1. {
Universidad Fermín Toro
Decanato Ingeniería
Escuela de Telecomunicaciones
Circuitos Eléctricos II
Transformadores
Integrante:
Génesis Castillo
Sección: Saia B

2.  En 1819 Hans Christian Oersted (1777-1851), buscando la conexión entre el
magnetismo y la electricidad, observó junto con Adré Marie Amperè, como una
aguja imantada colocada junto a un conductor eléctrico, recorrido por una corriente,
era desviada perpendicularmente; demostrando así la existencia de un campo
magnético en torno a todo conductor atravesado por una corriente eléctrica
encontró que la corriente eléctrica produce efectos sobre una aguja magnética. En
la imagen I es la corriente que atraviesa al conductor y B es la inducción magnética
producida por el conductor y las flechas la dirección del campo magnético -El
sentido del campo magnético se puede obtener si figuradamente nuestra mano
derecha agarra el conductor y nuestro pulgar señala el sentido de la corriente
eléctrica, el resto de nuestros dedos señalará el sentido del campo magnético
circular originado en el conductor.
 Teniendo claro ya que una corriente eléctrica produce un campo magnético, vamos
a usar dos conductores de longitud L, recorridos por corrientes I1 e I2, separados
una distancia a, para observar los efectos que en ellos producen los campos
magnéticos.
 Así observaremos que si las corrientes son del mismo sentido, los conductores se
atraen y si los sentidos son diferentes se repelen Si la intensidad en uno de los
conductores aumenta dos o tres veces, también lo hace la fuerza F en él generada.
Y por último, si la distancia a Si la intensidad en uno de los entre los conductores
aumenta dos o tres disminuye, la fuerza veces, también lo hace la fuerza aumenta;
y si la distancia en él generada. aumenta, la fuerza disminuye.
Transformadores-Fundamentos teóricos

3.  Es un dispositivo que se encarga de
«Trasformar» el voltaje de corriente alterna que
tiene a su entrada otro de diferente amplitud,
que entrega a su salida.
 Esta compuesto por un núcleo de hierro sobre
el cual se han arrollado varias espiras (vueltas)
de alambre conductor, que se denominan
bobinas.
El Transformador

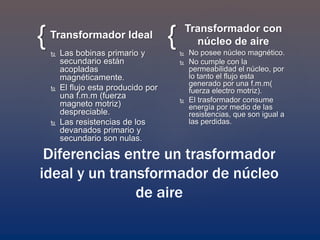

4. { {Transformador Ideal
 Las bobinas primario y
secundario están
acopladas
magnéticamente.
 El flujo esta producido por
una f.m.m (fuerza
magneto motriz)
despreciable.
 Las resistencias de los
devanados primario y
secundario son nulas.
Transformador con
núcleo de aire
 No posee núcleo magnético.
 No cumple con la
permeabilidad el núcleo, por
lo tanto el flujo esta
generado por una f.m.m(
fuerza electro motriz).
 El trasformador consume
energía por medio de las
resistencias, que son igual a
las perdidas.
Diferencias entre un trasformador
ideal y un transformador de núcleo
de aire

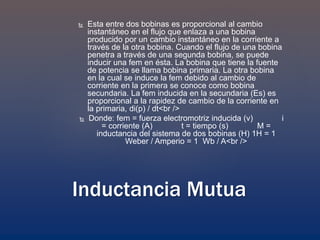

5.  Esta entre dos bobinas es proporcional al cambio
instantáneo en el flujo que enlaza a una bobina
producido por un cambio instantáneo en la corriente a
través de la otra bobina. Cuando el flujo de una bobina
penetra a través de una segunda bobina, se puede
inducir una fem en ésta. La bobina que tiene la fuente
de potencia se llama bobina primaria. La otra bobina
en la cual se induce la fem debido al cambio de
corriente en la primera se conoce como bobina
secundaria. La fem inducida en la secundaria (Es) es
proporcional a la rapidez de cambio de la corriente en
la primaria, di(p) / dt<br />
 Donde: fem = fuerza electromotriz inducida (v) i
= corriente (A) t = tiempo (s) M =
inductancia del sistema de dos bobinas (H) 1H = 1
Weber / Amperio = 1 Wb / A<br />
Inductancia Mutua

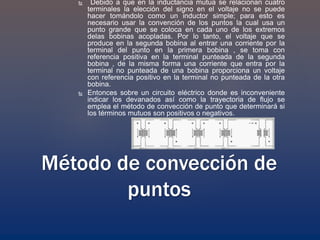

6.  Debido a que en la inductancia mutua se relacionan cuatro
terminales la elección del signo en el voltaje no se puede
hacer tomándolo como un inductor simple; para esto es
necesario usar la convención de los puntos la cual usa un
punto grande que se coloca en cada uno de los extremos
delas bobinas acopladas. Por lo tanto, el voltaje que se
produce en la segunda bobina al entrar una corriente por la
terminal del punto en la primera bobina , se toma con
referencia positiva en la terminal punteada de la segunda
bobina , de la misma forma una corriente que entra por la
terminal no punteada de una bobina proporciona un voltaje
con referencia positivo en la terminal no punteada de la otra
bobina.
 Entonces sobre un circuito eléctrico donde es inconveniente
indicar los devanados así como la trayectoria de flujo se
emplea el método de convección de punto que determinará si
los términos mutuos son positivos o negativos.
Método de convección de
puntos

7.  Entonces en un circuito eléctrico donde es
inconveniente indicar los desvenados así como
la trayectoria del flujo se emplea el método de
convección de punto que determinara si los
términos mutuos son positivos o negativos.
Indicaciones de la
convección de puntos:

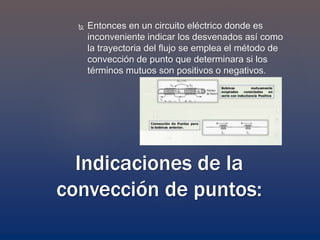

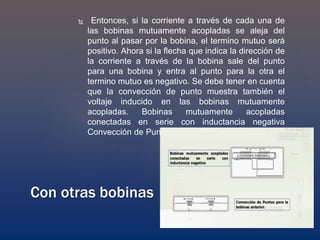

8.  Entonces, si la corriente a través de cada una de
las bobinas mutuamente acopladas se aleja del
punto al pasar por la bobina, el termino mutuo será
positivo. Ahora si la flecha que indica la dirección de
la corriente a través de la bobina sale del punto
para una bobina y entra al punto para la otra el
termino mutuo es negativo. Se debe tener en cuenta
que la convección de punto muestra también el
voltaje inducido en las bobinas mutuamente
acopladas. Bobinas mutuamente acopladas
conectadas en serie con inductancia negativa
Convección de Puntos para la bobinas anterior.
