La placa base es la tarjeta de circuito impreso principal de una computadora a la que se conectan todos los componentes. Contiene circuitos integrados como el chipset que conecta el procesador, memoria RAM, buses de expansión y otros dispositivos. Incluye el BIOS que permite funciones básicas como arranque y reconocimiento de hardware para cargar el sistema operativo. La placa base también incluye conectores de alimentación, zócalos para el procesador y memoria RAM, ranuras de expansión y otros componentes.

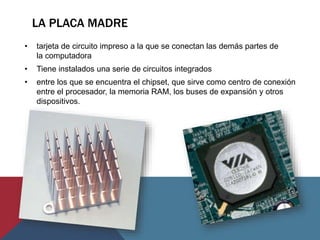

2. LA PLACA MADRE
• tarjeta de circuito impreso a la que se conectan las demás partes de
la computadora
• Tiene instalados una serie de circuitos integrados
• entre los que se encuentra el chipset, que sirve como centro de conexión
entre el procesador, la memoria RAM, los buses de expansión y otros
dispositivos.

4. La placa base, además, incluye un software llamado BIOS, que le permite
realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo
y manejo del teclado, reconocimiento de dispositivos y carga del sistema
operativo.

5. BIOS: "Basic Input-Output System", sistema básico de entrada-salida.
Programa incorporado en un chip de la placa base que se encarga
de realizar las funciones básicas de manejo y configuración del
ordenador como pueda arrancar, controlando el teclado, el disco y la
disquetera permite pasar el control al sistema operativo.

6. Componentes de la placa madre
conectores de alimentación: por estos conectores, una alimentación eléctrica
proporciona a la placa base los diferentes voltajes e intensidades necesarios
para su funcionamiento.

7. Componentes de la placa madre
El zócalo de CPU:
Recibe al micro-procesador y lo conecta con el resto de componentes a través
de la placa base.

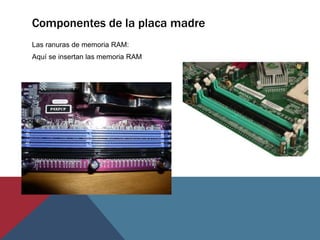

8. Componentes de la placa madre
Las ranuras de memoria RAM:
Aquí se insertan las memoria RAM

9. Componentes de la placa madre
El chipset:
una serie de circuitos electrónicos, que gestionan las transferencias de datos
entre los diferentes componentes de la computadora (procesador,
memoria, tarjeta gráfica, unidad de almacenamiento secundario, etc.).

10. Se divide en dos secciones, el puente norte (Northbridge) y el puente
sur (Southbridge). El primero gestiona la interconexión entre elprocesador,
la memoria RAM y la GPU; y el segundo entre los periféricos y los
dispositivos de almacenamiento, como los discos duros o las unidades de
estado sólido. Las nuevas líneas de procesadores de escritorio tienden a
integrar el propio controlador de memoria en el interior del procesador.

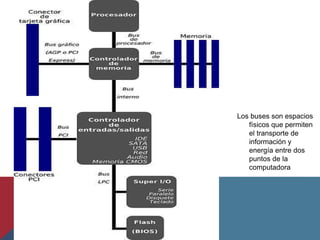

11. Los buses son espacios
físicos que permiten
el transporte de
información y
energía entre dos
puntos de la
computadora

12. Componentes de la placa madre
Reloj:
regula la velocidad de ejecución de las instrucciones del microprocesador y de
los periféricos internos.

13. La CMOS:
Una pequeña memoria que preserva cierta información importante (como la
configuración del equipo, fecha y hora), mientras el equipo no está
alimentado por electricidad.

14. Componentes de la placa madre
Las ranuras de expansión:
Aquí se insertan las tarjetas de expansión , los puertos mas actuales se les
conoce como PCI express

15. Ranura AGP:
Exclusivo para la tarjeta de video

16. TIPOS DE PLACA MADRE (CONTINUACIÓN)
Socket 423: Pentium 4
Socket 478: Pentium 4, Celeron
Socket 775: Pentium 4, Celeron, Pentium D (doble núcleo), Core 2 Duo, Core
2 Quad Core 2 Extreme, Xeon
Socket 603 Xeon
Socket 604 Xeon
Socket 771 Xeon
LGA1366 Intel Core i7, Xeon
LGA1156 Intel Core i3, Intel Core i5, Intel Core i7

17. VIDEOS:
En este video se ven las conexiones del chipset:
http://www.youtube.com/watch?v=wei78mv_HoA
En este video se ve el montaje de la placa madre en 3d:
http://www.youtube.com/watch?v=zENgNSx-Nsw
En este video se muestra como se fabrican las placas madres:
http://www.youtube.com/watch?v=SUNNLDNuwRk
