Este documento describe los componentes principales de una tarjeta madre. Explica que la tarjeta madre es el componente más importante de una computadora y actúa como la plataforma central que integra y coordina todos los demás elementos. Detalla las partes clave de una tarjeta madre como el socket para el procesador, ranuras para tarjetas de expansión, puertos y conectores. También menciona los principales fabricantes de tarjetas madres y brinda una breve descripción de la memoria RAM y el microprocesador.

1. Tarjeta Madre
Erick Rolando Vivas Gómez

2. INTRODUCCION
En esta presentación encontrara información única y
exclusivamente relacionada con el ambiente electrónico
informático (Tarjeta Madre). Se le invita a respirar
profundamente para así oxigenar su sangre y cerebro, y de
esta manera aprender sobre las diferentes partes de la
Motherboard…

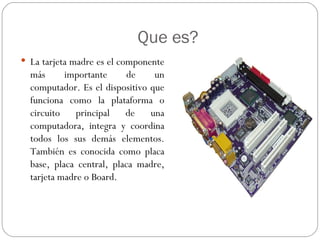

3. Que es?
 La tarjeta madre es el componente
más importante de un
computador. Es el dispositivo que
funciona como la plataforma o
circuito principal de una
computadora, integra y coordina
todos los sus demás elementos.
También es conocida como placa
base, placa central, placa madre,
tarjeta madre o Board.

4.  La tarjeta madre es un tablero que contiene todos los
conectores que se necesitan para conectar las demás tarjetas
del computador. Una tarjeta madre alberga los conectores
del procesador, memoria RAM, BIOS, puertas en serie,
puertas en paralelo, expansión de la memoria, pantalla,
teclado, disco duro, enchufes. Una vez que la tarjeta madre
ha sido equipada con esta los elementos que se han
mencionado, se le llama “Chipset” o conjunto de
procesadores.

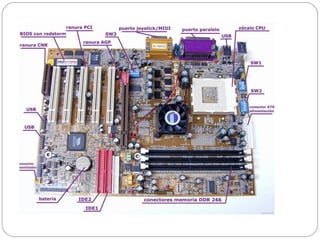

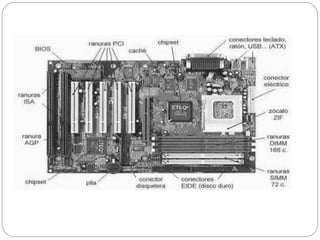

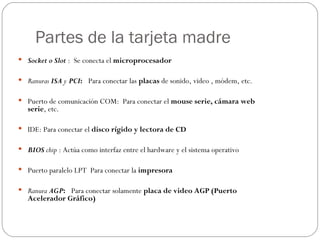

5. Partes de la tarjeta madre
 Socket o Slot : Se conecta el microprocesador
 Ranuras ISA y PCI: Para conectar las placas de sonido, video , módem, etc.
 Puerto de comunicación COM: Para conectar el mouse serie, cámara web
serie, etc.
 IDE: Para conectar el disco rígido y lectora de CD
 BIOS chip : Actúa como interfaz entre el hardware y el sistema operativo
 Puerto paralelo LPT Para conectar la impresora
 Ranura AGP: Para conectar solamente placa de video AGP (Puerto
Acelerador Gráfico)

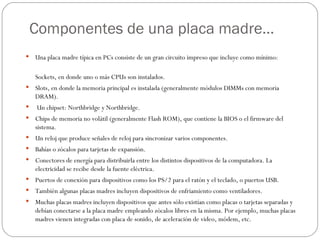

8. Componentes de una placa madre…
 Una placa madre típica en PCs consiste de un gran circuito impreso que incluye como mínimo:
Sockets, en donde uno o más CPUs son instalados.
 Slots, en donde la memoria principal es instalada (generalmente módulos DIMMs con memoria
DRAM).
 Un chipset: Northbridge y Northbridge.
 Chips de memoria no volátil (generalmente Flash ROM), que contiene la BIOS o el firmware del
sistema.
 Un reloj que produce señales de reloj para sincronizar varios componentes.
 Bahías o zócalos para tarjetas de expansión.
 Conectores de energía para distribuirla entre los distintos dispositivos de la computadora. La
electricidad se recibe desde la fuente eléctrica.
 Puertos de conexión para dispositivos como los PS/2 para el ratón y el teclado, o puertos USB.
 También algunas placas madres incluyen dispositivos de enfriamiento como ventiladores.
 Muchas placas madres incluyen dispositivos que antes sólo existían como placas o tarjetas separadas y
debían conectarse a la placa madre empleando zócalos libres en la misma. Por ejemplo, muchas placas
madres vienen integradas con placa de sonido, de aceleración de video, módem, etc.

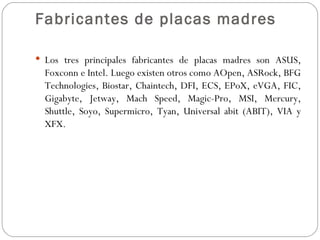

11. Fabricantes de placas madres
 Los tres principales fabricantes de placas madres son ASUS,
Foxconn e Intel. Luego existen otros como AOpen, ASRock, BFG
Technologies, Biostar, Chaintech, DFI, ECS, EPoX, eVGA, FIC,
Gigabyte, Jetway, Mach Speed, Magic-Pro, MSI, Mercury,
Shuttle, Soyo, Supermicro, Tyan, Universal abit (ABIT), VIA y
XFX.

12. QUÉ ES... LA MEMORIA RAM ?
 La memoria principal o RAM (Random Access Memory, Memoria de Acceso
Aleatorio) es donde el computador guarda los datos que está utilizando en el
momento presente. El almacenamiento es considerado temporal por que los
datos y programas permanecen en ella mientras que la computadora este
encendida o no sea reiniciada.
 Se le llama RAM por que es posible acceder a cualquier ubicación de ella
aleatoria y rápidamente
 Físicamente, están constituidas por un conjunto de chips o módulos de chips
normalmente conectados a la tarjeta madre. Los chips de memoria son
rectángulos negros que suelen ir soldados en grupos a unas plaquitas con
"pines" o contactos:

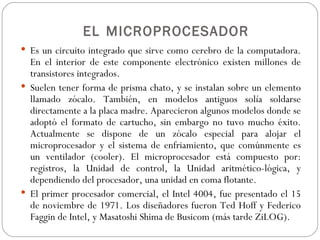

13. EL MICROPROCESADOR
 Es un circuito integrado que sirve como cerebro de la computadora.
En el interior de este componente electrónico existen millones de
transistores integrados.
 Suelen tener forma de prisma chato, y se instalan sobre un elemento
llamado zócalo. También, en modelos antiguos solía soldarse
directamente a la placa madre. Aparecieron algunos modelos donde se
adoptó el formato de cartucho, sin embargo no tuvo mucho éxito.
Actualmente se dispone de un zócalo especial para alojar el
microprocesador y el sistema de enfriamiento, que comúnmente es
un ventilador (cooler). El microprocesador está compuesto por:
registros, la Unidad de control, la Unidad aritmético-lógica, y
dependiendo del procesador, una unidad en coma flotante.
 El primer procesador comercial, el Intel 4004, fue presentado el 15
de noviembre de 1971. Los diseñadores fueron Ted Hoff y Federico
Faggin de Intel, y Masatoshi Shima de Busicom (más tarde ZiLOG).

14. Comentario personal
La tecnología muy idóneamente es la herramienta que nos
facilita la vida de manera positiva cuando se usa para bien.
Los adelantos en el mundo tecnológico hacen énfasis a esa
gran verdad en la vida de los seres humanos “siempre ir por
mas”. Lo deplorable de lo anterior recae en que a mas
conocimiento, menos criterio, a mas medicamentos, mas
enfermedades y a mas inteligencia, menos corazón. No estoy
en contra de los adelantos tecnológicos, solo estoy en
desacuerdo en el hecho de que mientras mas conquistamos,
mas destruimos.

15. Bibliografía
Parte del contenido de esta presentación fue tomado de las siguientes paginas:
http://es.wikipedia.org/wiki/Placa_base
http://www.monografias.com/trabajos14/tarjeta-madre/tarjeta-madre.shtml
http://www.misrespuestas.com/que-es-una-tarjeta-madre.html
