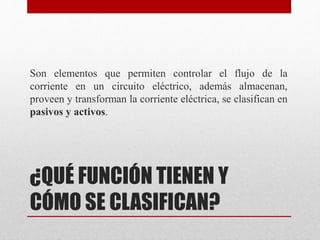

2. ¿QUÉ FUNCIÓN TIENEN Y
CÓMO SE CLASIFICAN?
Son elementos que permiten controlar el flujo de la
corriente en un circuito eléctrico, además almacenan,
proveen y transforman la corriente eléctrica, se clasifican en
pasivos y activos.

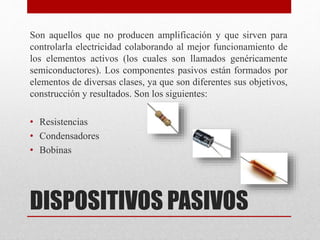

3. DISPOSITIVOS PASIVOS
Son aquellos que no producen amplificación y que sirven para
controlarla electricidad colaborando al mejor funcionamiento de
los elementos activos (los cuales son llamados genéricamente
semiconductores). Los componentes pasivos están formados por
elementos de diversas clases, ya que son diferentes sus objetivos,
construcción y resultados. Son los siguientes:
• Resistencias
• Condensadores
• Bobinas

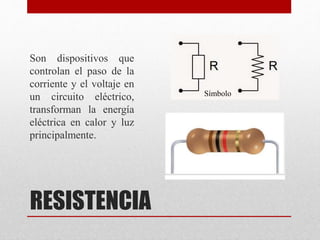

4. RESISTENCIA
Son dispositivos que
controlan el paso de la
corriente y el voltaje en
un circuito eléctrico,
transforman la energía
eléctrica en calor y luz
principalmente.
Símbolo

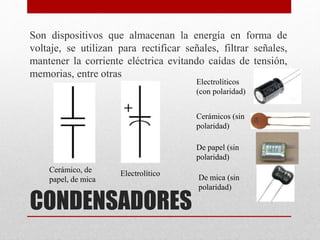

5. CONDENSADORES
Son dispositivos que almacenan la energía en forma de
voltaje, se utilizan para rectificar señales, filtrar señales,
mantener la corriente eléctrica evitando caídas de tensión,
memorias, entre otras
Electrolíticos
(con polaridad)
Cerámicos (sin
polaridad)
De papel (sin
polaridad)
De mica (sin
polaridad)
Cerámico, de
papel, de mica
Electrolítico

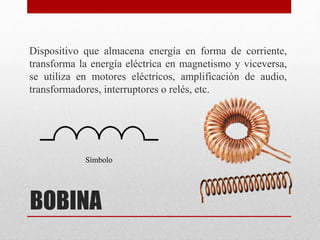

6. BOBINA
Dispositivo que almacena energía en forma de corriente,
transforma la energía eléctrica en magnetismo y viceversa,
se utiliza en motores eléctricos, amplificación de audio,
transformadores, interruptores o relés, etc.
Símbolo

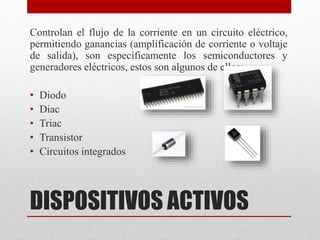

7. DISPOSITIVOS ACTIVOS
Controlan el flujo de la corriente en un circuito eléctrico,
permitiendo ganancias (amplificación de corriente o voltaje
de salida), son específicamente los semiconductores y
generadores eléctricos, estos son algunos de ellos:
• Diodo
• Diac
• Triac
• Transistor
• Circuitos integrados

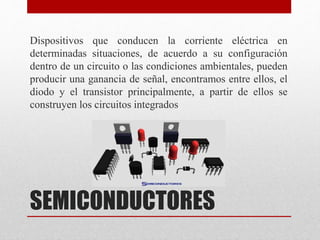

8. SEMICONDUCTORES
Dispositivos que conducen la corriente eléctrica en
determinadas situaciones, de acuerdo a su configuración
dentro de un circuito o las condiciones ambientales, pueden
producir una ganancia de señal, encontramos entre ellos, el
diodo y el transistor principalmente, a partir de ellos se
construyen los circuitos integrados

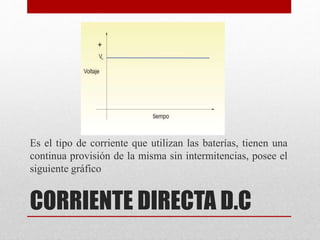

9. CORRIENTE DIRECTA D.C
Es el tipo de corriente que utilizan las baterías, tienen una
continua provisión de la misma sin intermitencias, posee el
siguiente gráfico

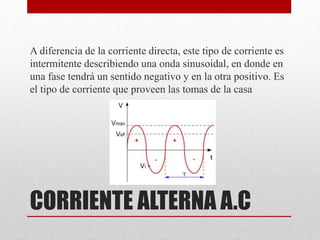

10. CORRIENTE ALTERNA A.C
A diferencia de la corriente directa, este tipo de corriente es
intermitente describiendo una onda sinusoidal, en donde en
una fase tendrá un sentido negativo y en la otra positivo. Es
el tipo de corriente que proveen las tomas de la casa

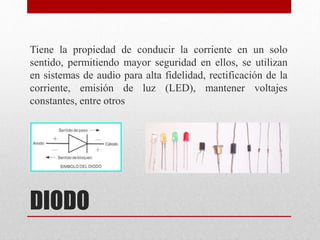

11. DIODO
Tiene la propiedad de conducir la corriente en un solo
sentido, permitiendo mayor seguridad en ellos, se utilizan
en sistemas de audio para alta fidelidad, rectificación de la
corriente, emisión de luz (LED), mantener voltajes
constantes, entre otros

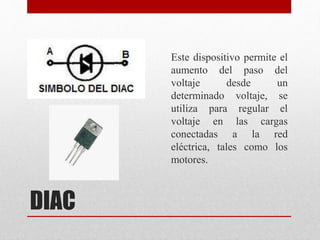

12. DIAC
Este dispositivo permite el
aumento del paso del
voltaje desde un
determinado voltaje, se
utiliza para regular el
voltaje en las cargas
conectadas a la red
eléctrica, tales como los
motores.

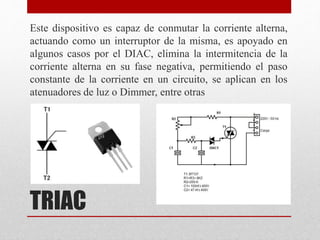

13. TRIAC
Este dispositivo es capaz de conmutar la corriente alterna,
actuando como un interruptor de la misma, es apoyado en
algunos casos por el DIAC, elimina la intermitencia de la
corriente alterna en su fase negativa, permitiendo el paso
constante de la corriente en un circuito, se aplican en los
atenuadores de luz o Dimmer, entre otras

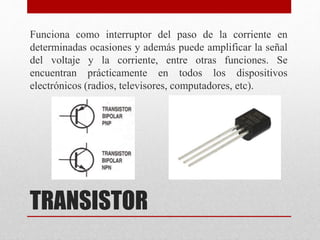

14. TRANSISTOR
Funciona como interruptor del paso de la corriente en
determinadas ocasiones y además puede amplificar la señal
del voltaje y la corriente, entre otras funciones. Se
encuentran prácticamente en todos los dispositivos
electrónicos (radios, televisores, computadores, etc).
15. CIRCUITOS INTEGRADOS
Son pastillas compuestas principalmente de diminutos
transistores, que tienen muchas funciones dependiendo de la
misma, se identifican por números, algunas controlan los
pulsos de tiempo como el circuito LM 555, realizan
operaciones aritméticas como los procesadores o amplifican
señales como los amplificadores operacionales
