Este documento presenta una introducción a los conceptos básicos de electrónica, incluyendo señales eléctricas, tensiones, circuitos eléctricos, y una variedad de componentes electrónicos como resistencias, condensadores, inductores y dispositivos analógicos y digitales. También describe brevemente los circuitos de alimentación eléctrica y algunos dispositivos de detección y transducción.

1. JUAN DAVID RODRIGUEZ
HERNANDEZ
702 J.T
ELECTRONICA BASICA Y SUS
COMPONENTES

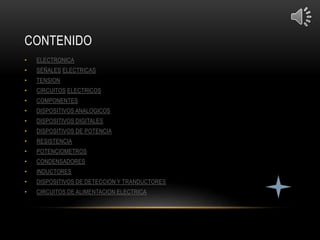

2. CONTENIDO
• ELECTRONICA
• SEÑALES ELECTRICAS
• TENSION
• CIRCUITOS ELECTRICOS
• COMPONENTES
• DISPOSITIVOS ANALOGICOS
• DISPOSITIVOS DIGITALES
• DISPOSITIVOS DE POTENCIA
• RESISTENCIA
• POTENCIOMETROS
• CONDENSADORES
• INDUCTORES
• DISPOSITIVOS DE DETECCION Y TRANDUCTORES
• CIRCUITOS DE ALIMENTACION ELECTRICA

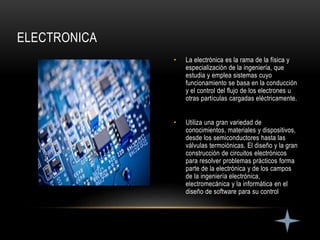

3. • La electrónica es la rama de la física y
especialización de la ingeniería, que
estudia y emplea sistemas cuyo
funcionamiento se basa en la conducción
y el control del flujo de los electrones u
otras partículas cargadas eléctricamente.
• Utiliza una gran variedad de
conocimientos, materiales y dispositivos,
desde los semiconductores hasta las
válvulas termoiónicas. El diseño y la gran
construcción de circuitos electrónicos
para resolver problemas prácticos forma
parte de la electrónica y de los campos
de la ingeniería electrónica,
electromecánica y la informática en el
diseño de software para su control
ELECTRONICA

4. • En electrónica se trabaja con variables
que toman la forma de Tensión o
corriente estas se pueden denominar
comúnmente señales. Las señales
primordialmente pueden ser de dos tipos:
• Variable analógica–Son aquellas que
pueden tomar un número infinito de
valores comprendidos entre dos límites.
La mayoría de los fenómenos de la vida
real dan señales de este tipo (presión,
temperatura, etc.).
• Variable digital– También llamadas
variables discretas, entendiéndose por
estas, las variables que pueden tomar un
número finito de valores. Por ser de fácil
realización los componentes físicos con
dos estados diferenciados
SEÑALES ELECTRONICAS

5. • Es la diferencia de potencial generada
entre los extremos de un componente o
dispositivo eléctrico. También podemos
decir que es la energía capaz de poner
en movimiento los electrones libres de
un conductor o semiconductor
• Voltaje continuo (VDC)–Es aquel que
tiene una polaridad definida, como la que
proporcionan las pilas, baterías y fuentes
de alimentación.
• Voltaje alterno (VAC)–Es aquel cuya
polaridad va cambiando o alternando con
el transcurso del tiempo. Las fuentes de
voltaje alterno más comunes son los
generadores y las redes de energía
doméstica.
TENSION

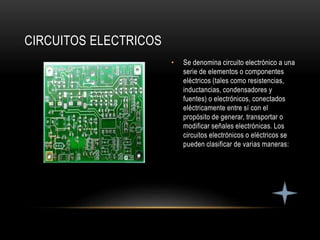

6. • Se denomina circuito electrónico a una
serie de elementos o componentes
eléctricos (tales como resistencias,
inductancias, condensadores y
fuentes) o electrónicos, conectados
eléctricamente entre sí con el
propósito de generar, transportar o
modificar señales electrónicas. Los
circuitos electrónicos o eléctricos se
pueden clasificar de varias maneras:
CIRCUITOS ELECTRICOS

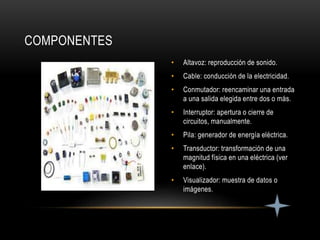

7. • Altavoz: reproducción de sonido.
• Cable: conducción de la electricidad.
• Conmutador: reencaminar una entrada
a una salida elegida entre dos o más.
• Interruptor: apertura o cierre de
circuitos, manualmente.
• Pila: generador de energía eléctrica.
• Transductor: transformación de una
magnitud física en una eléctrica (ver
enlace).
• Visualizador: muestra de datos o
imágenes.
COMPONENTES

8. • Amplificador operacional: amplificación,
regulación, conversión de señal, conmutación.
• condensador: almacenamiento de energía,
filtrado, adaptación impedancias.
• Diodo: rectificación de señales, regulación,
multiplicador de tensión.
• Diodo Zener: regulación de tensiones.
• Inductor: adaptación de impedancias.
• Potenciómetro: variación de la corriente
eléctrica o la tensión.
• Relé: apertura o cierre de circuitos mediante
señales de control.
• Resistor o Resistencia: división de intensidad
o tensión, limitación de intensidad.
• Transistor: amplificación, conmutación.
DISPOSITIVOS ANALOGICOS

9. • Biestable: control de sistemas
secuenciales.
• Memoria: almacenamiento digital de
datos.
• Microcontrolador: control de sistemas
digitales.
• Puerta lógica: control de sistemas
combi nacionales.
DISPOSITIVOS DIGITALES

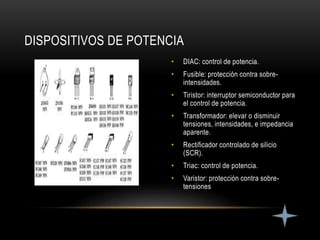

10. • DIAC: control de potencia.
• Fusible: protección contra sobre-
intensidades.
• Tiristor: interruptor semiconductor para
el control de potencia.
• Transformador: elevar o disminuir
tensiones, intensidades, e impedancia
aparente.
• Rectificador controlado de silicio
(SCR).
• Triac: control de potencia.
• Varistor: protección contra sobre-
tensiones
DISPOSITIVOS DE POTENCIA

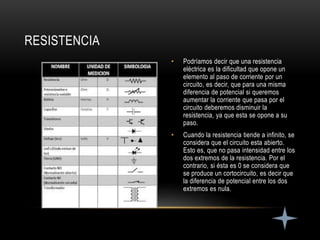

11. • Podríamos decir que una resistencia
eléctrica es la dificultad que opone un
elemento al paso de corriente por un
circuito, es decir, que para una misma
diferencia de potencial si queremos
aumentar la corriente que pasa por el
circuito deberemos disminuir la
resistencia, ya que esta se opone a su
paso.
• Cuando la resistencia tiende a infinito, se
considera que el circuito esta abierto.
Esto es, que no pasa intensidad entre los
dos extremos de la resistencia. Por el
contrario, si ésta es 0 se considera que
se produce un cortocircuito, es decir que
la diferencia de potencial entre los dos
extremos es nula.
RESISTENCIA

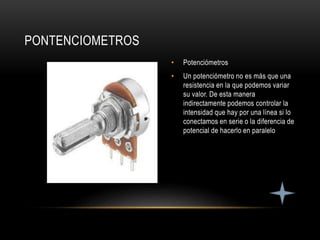

12. • Potenciómetros
• Un potenciómetro no es más que una
resistencia en la que podemos variar
su valor. De esta manera
indirectamente podemos controlar la
intensidad que hay por una línea si lo
conectamos en serie o la diferencia de
potencial de hacerlo en paralelo
PONTENCIOMETROS

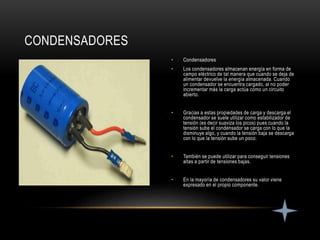

13. • Condensadores
• Los condensadores almacenan energía en forma de
campo eléctrico de tal manera que cuando se deja de
alimentar devuelve la energía almacenada. Cuando
un condensador se encuentra cargado, al no poder
incrementar más la carga actúa como un circuito
abierto.
• Gracias a estas propiedades de carga y descarga el
condensador se suele utilizar como estabilizador de
tensión (es decir suaviza los picos) pues cuando la
tensión sube el condensador se carga con lo que la
disminuye algo, y cuando la tensión baja se descarga
con lo que la tensión sube un poco.
• También se puede utilizar para conseguir tensiones
altas a partir de tensiones bajas.
• En la mayoría de condensadores su valor viene
expresado en el propio componente.
CONDENSADORES

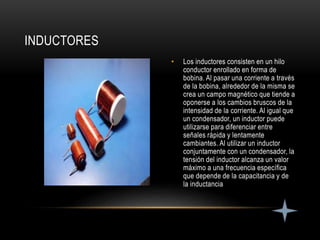

14. • Los inductores consisten en un hilo
conductor enrollado en forma de
bobina. Al pasar una corriente a través
de la bobina, alrededor de la misma se
crea un campo magnético que tiende a
oponerse a los cambios bruscos de la
intensidad de la corriente. Al igual que
un condensador, un inductor puede
utilizarse para diferenciar entre
señales rápida y lentamente
cambiantes. Al utilizar un inductor
conjuntamente con un condensador, la
tensión del inductor alcanza un valor
máximo a una frecuencia específica
que depende de la capacitancia y de
la inductancia
INDUCTORES

15. • La medición de magnitudes mecánicas,
térmicas, eléctricas y químicas se realiza
empleando dispositivos denominados
sensores y transductores. El sensor es
sensible a los cambios de la magnitud a
medir, como una temperatura, una
posición o una concentración química. El
transductor convierte estas mediciones
en señales eléctricas, que pueden
alimentar a instrumentos de lectura,
registro o control de las magnitudes
medidas. Los sensores y transductores
pueden funcionar en ubicaciones
alejadas del observador, así como en
entornos inadecuados o impracticables
para los seres humanos.
DISPOSITIVOS DE DETECCION Y
TRANSDUCTORES

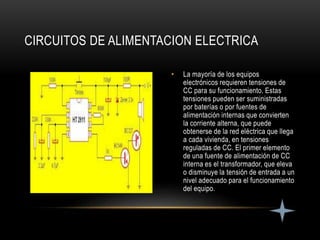

16. • La mayoría de los equipos
electrónicos requieren tensiones de
CC para su funcionamiento. Estas
tensiones pueden ser suministradas
por baterías o por fuentes de
alimentación internas que convierten
la corriente alterna, que puede
obtenerse de la red eléctrica que llega
a cada vivienda, en tensiones
reguladas de CC. El primer elemento
de una fuente de alimentación de CC
interna es el transformador, que eleva
o disminuye la tensión de entrada a un
nivel adecuado para el funcionamiento
del equipo.
CIRCUITOS DE ALIMENTACION ELECTRICA
