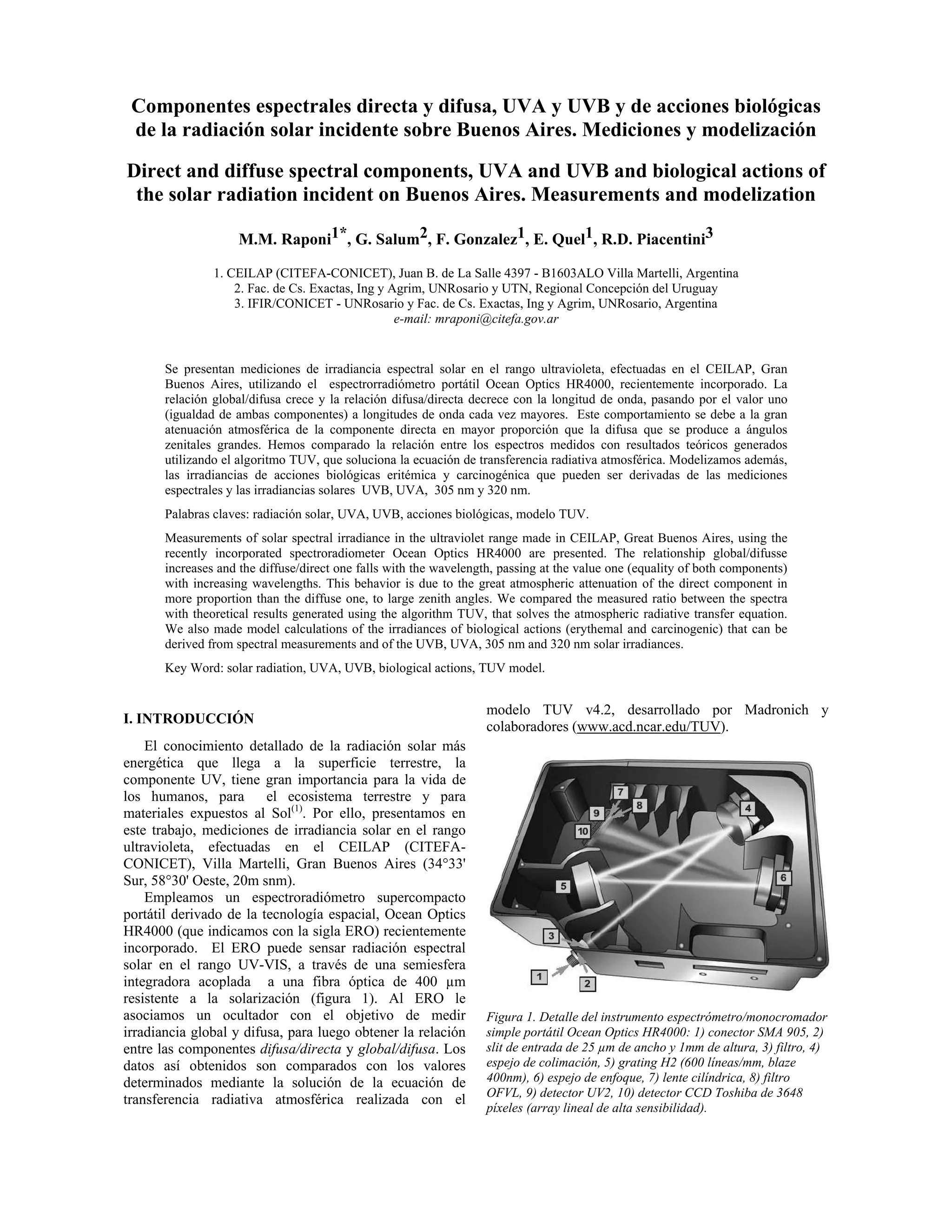

ISSN (EN LINEA): 1850 - 1158

 Componentes espectrales directa y difusa, UVA y UVB y de acciones biológicas
 de la radiación solar incidente sobre Buenos Aires. Mediciones y modelización

Direct and diffuse spectral components, UVA and UVB and biological actions of
 the solar radiation incident on Buenos Aires. Measurements and modelization

                    M.M. Raponi1*, G. Salum2, F. Gonzalez1, E. Quel1, R.D. Piacentini3

                1. CEILAP (CITEFA-CONICET), Juan B. de La Salle 4397 - B1603ALO Villa Martelli, Argentina
                    2. Fac. de Cs. Exactas, Ing y Agrim, UNRosario y UTN, Regional Concepción del Uruguay
                    3. IFIR/CONICET - UNRosario y Fac. de Cs. Exactas, Ing y Agrim, UNRosario, Argentina
                                                   e-mail: mraponi@citefa.gov.ar


       Se presentan mediciones de irradiancia espectral solar en el rango ultravioleta, efectuadas en el CEILAP, Gran
       Buenos Aires, utilizando el espectrorradiómetro portátil Ocean Optics HR4000, recientemente incorporado. La
       relación global/difusa crece y la relación difusa/directa decrece con la longitud de onda, pasando por el valor uno
       (igualdad de ambas componentes) a longitudes de onda cada vez mayores. Este comportamiento se debe a la gran
       atenuación atmosférica de la componente directa en mayor proporción que la difusa que se produce a ángulos
       zenitales grandes. Hemos comparado la relación entre los espectros medidos con resultados teóricos generados
       utilizando el algoritmo TUV, que soluciona la ecuación de transferencia radiativa atmosférica. Modelizamos además,
       las irradiancias de acciones biológicas eritémica y carcinogénica que pueden ser derivadas de las mediciones
       espectrales y las irradiancias solares UVB, UVA, 305 nm y 320 nm.
       Palabras claves: radiación solar, UVA, UVB, acciones biológicas, modelo TUV.
       Measurements of solar spectral irradiance in the ultraviolet range made in CEILAP, Great Buenos Aires, using the
       recently incorporated spectroradiometer Ocean Optics HR4000 are presented. The relationship global/difusse
       increases and the diffuse/direct one falls with the wavelength, passing at the value one (equality of both components)
       with increasing wavelengths. This behavior is due to the great atmospheric attenuation of the direct component in
       more proportion than the diffuse one, to large zenith angles. We compared the measured ratio between the spectra
       with theoretical results generated using the algorithm TUV, that solves the atmospheric radiative transfer equation.
       We also made model calculations of the irradiances of biological actions (erythemal and carcinogenic) that can be
       derived from spectral measurements and of the UVB, UVA, 305 nm and 320 nm solar irradiances.
       Key Word: solar radiation, UVA, UVB, biological actions, TUV model.


                                                                   modelo TUV v4.2, desarrollado por Madronich y
I. INTRODUCCIÓN
                                                                   colaboradores (www.acd.ncar.edu/TUV).
    El conocimiento detallado de la radiación solar más
energética que llega a la superficie terrestre, la
componente UV, tiene gran importancia para la vida de
los humanos, para        el ecosistema terrestre y para
materiales expuestos al Sol(1). Por ello, presentamos en
este trabajo, mediciones de irradiancia solar en el rango
ultravioleta, efectuadas en el CEILAP (CITEFA-
CONICET), Villa Martelli, Gran Buenos Aires (34°33'
Sur, 58°30' Oeste, 20m snm).
    Empleamos un espectroradiómetro supercompacto
portátil derivado de la tecnología espacial, Ocean Optics
HR4000 (que indicamos con la sigla ERO) recientemente
incorporado. El ERO puede sensar radiación espectral
solar en el rango UV-VIS, a través de una semiesfera
integradora acoplada a una fibra óptica de 400 µm
resistente a la solarización (figura 1). Al ERO le
asociamos un ocultador con el objetivo de medir                    Figura 1. Detalle del instrumento espectrómetro/monocromador
irradiancia global y difusa, para luego obtener la relación        simple portátil Ocean Optics HR4000: 1) conector SMA 905, 2)
entre las componentes difusa/directa y global/difusa. Los          slit de entrada de 25 µm de ancho y 1mm de altura, 3) filtro, 4)
datos así obtenidos son comparados con los valores                 espejo de colimación, 5) grating H2 (600 líneas/mm, blaze
determinados mediante la solución de la ecuación de                400nm), 6) espejo de enfoque, 7) lente cilíndrica, 8) filtro
                                                                   OFVL, 9) detector UV2, 10) detector CCD Toshiba de 3648
transferencia radiativa atmosférica realizada con el
                                                                   píxeles (array lineal de alta sensibilidad).




332 - ANALES AFA Vol. 18                                                                                         MERLO 2006 - 332
II. RESULTADOS
    Se presentan a continuación resultados típicos,
representativos de las distintas mediciones efectuadas en
día de cielo claro en el CEILAP, Gran Buenos Aires. En
la figura 2 se puede apreciar que la relación global/difusa
exhibe hacia el mediodía solar el comportamiento
esperado (por la predominancia de la componente directa
a relativamente bajos ángulos zenitales), de alto valor
relativo para prácticamente todo el rango de longitudes de
onda superiores a los 350 nm con tendencia creciente y de
valor relativo tendiendo a uno hacia el final del día para
todas las longitudes de onda medidas (por la importante
reducción de la componente directa a altos ángulos
zenitales). Análogamente, la relación difusa/global,
muestra un comportamiento decreciente con la longitud
de onda por los mismos motivos.




                                                              Figura 2. Relación entre la irradiancia global y su componente
                                                              difusa y entre las componentes difusa y directa medidas en el
                                                              CEILAP con el equipo ERO y modelizadas con el TUV, el día de
                                                              cielo claro 28 de agosto de 2006, a las siguientes horas: a)
                                                              13:42, b) 13:54, c) 14:23, d) 14:46, e) 16:14 (hora local UT-3).

                                                                  Los valores de las variables y parámetros atmosféricos
                                                              empleados para solucionar la ecuación de transferencia
                                                              radiativa empleando el modelo TUV, fueron los
                                                              siguientes: ozono (O3) = 328 DU (según datos TOMS en
                                                              jwocky.gsfc.nasa.gov); profundidad óptica de aerosol
                                                              (AOD) a 550nm = 0.08 (según el promedio de la
                                                              medición realizada por el equipo CIMEL de
                                                              AERONET/NASA ubicado en CEILAP para ese día);
                                                              albedo de la superficie terrestre = 0.06 (tal como fue
                                                              considerado en trabajos anteriores (2)). Podemos también
                                                              observar que en los resultados de la modelización, a
                                                              medida que la longitud de onda disminuye para un dado
                                                              momento del día, la contribución difusa se hace cada vez
                                                              mayor por la mayor contribución de los aerosoles a estas
                                                              longitudes de onda.
                                                                  En la figura 3 se resumen los valores del cruce de las
                                                              componentes directa y difusa (valor de la relación entre
                                                              ambas componentes igual a 1), obtenidos mediante la
                                                              determinación de dicho cruce en la figura 2, donde se
                                                              representan las mediciones y los datos teóricos derivados
                                                              de la aplicación del modelo TUV. Ambas curvas
                                                              presentan un comportamiento muy similar, creciente con
                                                              el tiempo a partir del mediodía solar y por ende con el
                                                              ángulo zenital. Esto es debido al consecuente aumento del
                                                              camino óptico de los fotones solares en la atmósfera hacia
                                                              el final del día.




333 - ANALES AFA Vol. 18                                                                                   MERLO 2006 - 333
UVA (315-400nm). La escala de la derecha corresponde a la
                                                                                                                           irradiancia UVB en unidades de W/m2.

                                                                                                                               Observamos, como es de esperar, que la contribución
                                                                                                                           mayor a la radiación UV proviene de la componente
                                                                                                                           UVA. Además, según donde se tome el límite superior, si
                                                                                                                           a 315 nm como lo hacen los biólogos o a 320 nm, como
                                                                                                                           es usual en Dermatología, la componente UVB difiere
                                                                                                                           significativamente, en más de un 50% debido al fuerte
                                                                                                                           incremento promedio en este intervalo (315-320 nm) de la
                                                                                                                           irradiancia espectral solar, por la reducción significativa
                                                                                                                           de la sección eficaz de fotodisociación del ozono en este
                                                                                                                           rango. De allí la importancia de precisar el rango UVB, a
                                                                                                                           los efectos de evitar dificultades en la realización de
                                                                                                                           intercomparaciones con mediciones y/o modelizaciones.
Figura 3. Variación de la longitud de onda de cruce de las                                                                     En la figura 5 se detallan las irradiancias de acciones
componentes directa y difusa de las irradiancias espectrales                                                               biológicas de eritema (señal de alarma de la piel),
solares UV (determinada al valor de igualdad de estas                                                                      correspondientes a los espectros de acción dados por CIE
componentes), en función de la hora local del día 28 de agosto                                                             (Commission Internationale de l’Ecleirage) empleados
de 2006 (círculos) y su comparación con los resultados                                                                     como referencia internacional(3) y por Anders(4), para el
obtenidos con el modelo TUV (asteriscos). Se presentan además                                                              mismo lugar geográfico que el indicado anteriormente.
las aproximaciones polinómicas a las mediciones (línea sólida)                                                             Este último espectro de acción, fue obtenido usando una
y a los valores determinados empleando la modelización                                                                     fuente de luz láser monocromática.
matemática (línea de trazos).
                                                                                                                                                                       0.35
IV. MODELIZACIÓN                                                                                                                                                                    SCUP h (carcinogénesis)
                                                                                                                            Irradiancias solares de acción biológica

                                                                                                                                                                       0.30         CIE eritema
    El espectrorradiómetro presentado en este trabajo                                                                                                                               Anders eritema
                                                                                                                                                                                    ACGIH fotoqueratitis y eritema
tiene la posibilidad de ser utilizado para determinar                                                                                                                  0.25
                                                                                                                                                                                    305nm Gauss con FWHM=10nm
diferentes acciones biológicas, a partir de la
                                                                                                                                       y espectral [W/m ]
                                                                                                                                                        2




                                                                                                                                                                                    320nm Gauss con FWHM=20nm
multiplicación de dicha acción por la irradiancia espectral                                                                                                            0.20

en el rango UV obtenida de la bibliografía internacional.
                                                                                                                                                                       0.15
A los efectos de mostrar los resultados que son posibles
de obtener cuando sea factible completar la calibración                                                                                                                0.10
absoluta, se describen a continuación algunos de ellos.
      En la figura 4, se presentan resultados de la                                                                                                                    0.05
modelización de las irradiancias solares de banda angosta
de 305 nm y 320 nm (FWHM = 10 nm) y de las                                                                                                                             0.00
                                                                                                                                                                              30   60   90   120 150 180 210 240 270 300 330 360
componentes UVB (280 -315 nm), UVB (280 -320 nm),                                                                                                                                   Días consecutivos (1 = 1° enero 2004)
UVA (315 – 400 nm) y UVtotal, determinados empleando
el mismo programa TUV que en el ítem anterior. Los                                                                         Figura 5. Irradiancias solares de acciones biológicas de
parámetros y variables atmosféricos y de superficie                                                                        carcinogénesis en humanos (denominada a nivel internacional
fueron los mismos que los considerados para los datos                                                                      SCUPh (1) y (5) ), eritema (CIE(3) y Anders(4)) y fotoqueratitis y
                                                                                                                           eritema convolucionadas (ACGIH (6)), para Buenos Aires,
teóricos incluidos en la figura 2.
                                                                                                                           Argentina, con datos de ozono (del equipo satelital
                                         60                                                                          5.0   TOMS/NASA) y de aerosol (CIMEL/AERONET, ubicado en el
                                                   UVA (315-400 nm)                         UVB (280-315nm)                CEILAP, Villa Martelli, Gran Bs Aires) correspondientes al
                                         55        UV total (280-400nm)                                              4.5
                                                                                            UVB (280-320nm)
                                                                                                                           año 2004. Se presentan también las irradiancias solares de
 Irradiancia Solar Ultravioleta [W/m ]
2




                                         50
                                                                                                                     4.0   banda angosta de 305 nm y 320 nm, ambas con un ancho a
                                         45
                                                                                                                     3.5
                                                                                                                           altura mitad (FWHM) de 10 nm. Las irradiancias han sido
                                         40                                                                                normalizadas al mínimo de la curva SCUPh que es de 0.021,
                                         35                                                                          3.0   siendo los factores correspondientes: 0.4468 para CIE, 304.35
                                         30                                                                          2.5   para Anders, 4.6875 para ACGIH, 4.2424 para 305 nm y
                                         25
                                                                                                                           0.34596 para 320 nm.
                                                                                                                     2.0
                                         20
                                                                                                                     1.5       En general ambas curvas varían razonablemente del
                                         15
                                                                                                                     1.0
                                                                                                                           mismo modo y en sintonía con la de 305 nm, ya que esta
                                         10                                                                                última, al estar calculada con un ancho de banda de 10 nm
                                                                                                                     0.5
                                          5                                                                                y al tener su máximo centrado cerca de 305 nm, se
                                          0                                                                          0.0   comporta en forma similar a la irradiancia eritémica
                                              30    60   90   120   150   180   210   240    270   300   330   360
                                                      Días consecutivos (1 = 1° enero 2004)                                espectral (producto de la irradiancia solar por la acción
Figura 4. Irradiancia solar ultravioleta en sus distintas                                                                  biológica eritémica). No ocurre lo mismo con la
componentes: UVB (280-315nm), UVB (280-320nm), UVA                                                                         irradiancia de 320 nm, ya que en este intervalo de
(315-400nm), UVtotal(280 -400nm) = UVB (280-315nm) +                                                                       longitudes de onda, se tiene una influencia
                                                                                                                           significativamente menor del ozono (cuya sección eficaz



334 - ANALES AFA Vol. 18                                                                                                                                                                                          MERLO 2006 - 334
de fotodisociación decrece fuertemente y ya es muy baja a     biológicas (eritema, carcinogénesis, combinación de
partir de estas longitudes de onda), lo que condiciona        eritema, señal de alarma por enrojecimiento de la piel y
fuertemente el comportamiento de las irradiancias             daño a los ojos), como las obtenidas a partir de
eritémica y de 305 nm. Es de señalar que esta última está     modelización y presentadas en la figura 5, las que serán
centrada esencialmente en el pico de absorción de estas       validadas mediante mediciones a lo largo del año. Es de
radiaciones solares UV por parte del ADN, de allí su          señalar que la irradiancia de 305 nm se comporta en
efecto carcinogénico. Este hecho queda evidenciado por        forma similar en los distintos meses del año que las demás
el comportamiento también similar de la curva de acción       irradiancias de acciones biológicas.
biológica de carcinogénesis en piel de humanos                    Estos resultados son de interés para la determinación
(intenacionalmente denominada SCUPh)(5). Por ser este         de las acciones biológicas sobre los humanos y el
efecto el más grave en relación a la acción de la radiación   ecosistema y de las acciones sobre materiales expuestos a
UV sobre las personas que deben exponerse al Sol              la radiación solar UV.
intenso, lo hemos tomado como referencia en este trabajo
                                                              VI. AGRADECIMIENTOS
y hemos normalizado las demás curvas a la misma. Es de
señalar que las acciones biológicas son curvas relativas          Los autores desean agradecer a JICA, Japan
(normalmente al valor 1), pero pueden desplazarse en el       International Cooperation Agency, por su apoyo para la
eje vertical, ya que miden la efectividad relativa de las     realización del presente trabajo a través de la provisión
distintas radiaciones UV para producir una alteración         del Espectrorradiómetro Ocean Optics, como así también
dada. Esto permite observar que las distintas irradiancias    al Dr Brent Holbern del Goddard Space Flight
de acciones biológicas que hemos considerado, se              Center/NASA por facilitar los datos del equipo
comportan en forma similar a lo largo del año, con            CIMEL/AERONET instalado en el CEILAP y al Dr
pequeñas variaciones. También lo hace de forma parecida       Alexander Cede del Goddard Space Flight Center/NASA,
la irradiancia de 305 nm.                                     por      fructíferas     discusiones      relativas     al
      Otra irradiancia de acción biológica de gran            espectrorradiómetro portátil.
importancia es la indicada con ACGIH (American
Conference of Governmental Industrial Hygienists), ya         VII. REFERENCIAS
que convoluciona dos acciones significativas de la            1. UNEP, "Environmental effects of ozone depletion and its
radiación solar UV sobre humanos, como son la eritémica       interaction with climate change", UNEP Report, 2003.
y el efecto de fotoqueratitis (intensa radiación con daño     2. Raponi M et al. Espectroradiómetro computarizado para
temporal en los ojos, como en el caso de reflexión en         estudios de aerosoles y especies contaminantes en la atmósfera.
nieve)(6) .                                                   Anales AFA, vol. 15, 339-342, 2003.
                                                              3. McKinlay A.F, Diffey B. A reference action spectrum for
V. CONCLUSIONES                                               ultraviolet induced erythema in human skin. CIE J. 6,17–22,
    - Los resultados obtenidos (tanto a partir de las         1987.
primeras mediciones del espectrorradiómetro portátil de       4. Anders A, Altheide H-J, Knalmann M, Knälmann M and
última generación presentado en la figura 1, como a través    Tronnier, H. Action spectrum for erythema in humans
de la modelización), permiten separar las contribuciones      investigated with dye lasers. Photochem Photobiol. 61,200–205,
                                                              1995.
directa y difusa de la irradiancia solar espectral en el
rango UV que incide en el Gran Buenos Aires y                 5. de Gruijl F R and J C van der Leun. Estimate of the
                                                              wavelength dependency of ultraviolet carcinogenesis in humans
determinar las componentes UVB y UVA, las irradiancias
                                                              and its relevance to the risk assessment of a stratospheric ozone
de banda angosta de 305 nm y 320 nm, la radiación total       depletion. Health Phys.,67, 319-325, 1994.
en el rango UV y las acciones biológicas asociadas.
                                                              6. ACGIH action spectrum (general, como convolución de
Respecto de los resultados de la modelización de la
                                                              fotoqueratitis                      y                    eritema)
intensidad UV total, es de señalar que una verificación       http://i115srv.vu-ien.ac.at/uv/actionspectra/uv_actionspecs.htm
indirecta de dichos resultados, a modo de control,
                                                              7. Piacentini R D, Alfano O M, Albizzati E D, Luccini E A
proviene de comparar en el período del solsticio de           and Herman J R. Journal of Geophysical Research, 107 (D15),
verano, su valor extremo diario registrado en Rosario         doi: 10.1029/2001JD000586, 2002.
(cuya irradiancia es sólo algunos porcientos superior a Bs.
Aires en promedio). El valor           publicado a nivel
internacional(7) para esa ubicación de la irradiancia solar
UV total, en el rango (280 - 385 nm) fue de 52 W/m2,
que está algo por encima de los valores presentados en el
presente trabajo para la misma época del año, lo cual es
razonable, ya que el cálculo es para un valor intermedio y
para una latitud un grado y medio mayor.
    - Hemos determinado la contribución relativa de la
componente difusa respecto de la directa, la cual va
aumentando dicha contribución a medida que avanzan las
horas del día.
    - A partir de la irradiancia espectral solar en el UV,
es posible determinar una serie de importantes acciones



335 - ANALES AFA Vol. 18                                                                                   MERLO 2006 - 335

Más contenido relacionado

Destacado

Mon problème avec les mesures de l'audience des médias tamara silina - 12 a...
Mon problème avec les mesures de l'audience des médias   tamara silina - 12 a...Mon problème avec les mesures de l'audience des médias   tamara silina - 12 a...
Mon problème avec les mesures de l'audience des médias tamara silina - 12 a...
Tamara Silina

Proyecto TIC
Proyecto TIC Proyecto TIC
Proyecto TIC
MAPIVALLE

Livret bleu modeleseconomiques_gt-logiciellibre_systematic
Livret bleu modeleseconomiques_gt-logiciellibre_systematicLivret bleu modeleseconomiques_gt-logiciellibre_systematic
Livret bleu modeleseconomiques_gt-logiciellibre_systematic
Pascal Flamand

Lesannées..
Lesannées..Lesannées..
Lesannées..
scatavrio

Shapter - Journée de l'innovation à Télécom ParisTech 2013
Shapter - Journée de l'innovation à Télécom ParisTech 2013Shapter - Journée de l'innovation à Télécom ParisTech 2013
Shapter - Journée de l'innovation à Télécom ParisTech 2013
Emeline Parizel

Cours langues entreprises_qr_code
Cours langues entreprises_qr_codeCours langues entreprises_qr_code
Cours langues entreprises_qr_code
Laurent Cheret

Frosh robes de mariée d'honneur
Frosh robes de mariée d'honneurFrosh robes de mariée d'honneur
Frosh robes de mariée d'honneur
personalcare

Asperges vs cancer (7)
Asperges vs cancer (7)Asperges vs cancer (7)
Asperges vs cancer (7)
angolano29

Naujoviskas dizainas
Naujoviskas dizainasNaujoviskas dizainas
Naujoviskas dizainas
Sofija J.

Charte de la communauté viatorienne, 2012
Charte de la communauté viatorienne, 2012Charte de la communauté viatorienne, 2012
Charte de la communauté viatorienne, 2012
SERSO San Viator

26687 chasseur serpent10
26687 chasseur serpent1026687 chasseur serpent10
26687 chasseur serpent10
Sofija J.

Diaporama livret-personnel-de-competences
Diaporama livret-personnel-de-competencesDiaporama livret-personnel-de-competences
Diaporama livret-personnel-de-competences
Franck Dupont

Rapport de l'onudi sur l'industrie au Mali - 2011
Rapport de l'onudi sur l'industrie au Mali - 2011Rapport de l'onudi sur l'industrie au Mali - 2011
Rapport de l'onudi sur l'industrie au Mali - 2011
opi-mali


Destacado (20)

Mon problème avec les mesures de l'audience des médias tamara silina - 12 a...
Mon problème avec les mesures de l'audience des médias   tamara silina - 12 a...Mon problème avec les mesures de l'audience des médias   tamara silina - 12 a...
Mon problème avec les mesures de l'audience des médias tamara silina - 12 a...

Proyecto TIC
Proyecto TIC Proyecto TIC
Proyecto TIC

Livret bleu modeleseconomiques_gt-logiciellibre_systematic
Livret bleu modeleseconomiques_gt-logiciellibre_systematicLivret bleu modeleseconomiques_gt-logiciellibre_systematic
Livret bleu modeleseconomiques_gt-logiciellibre_systematic

Lesannées..
Lesannées..Lesannées..
Lesannées..

Shapter - Journée de l'innovation à Télécom ParisTech 2013
Shapter - Journée de l'innovation à Télécom ParisTech 2013Shapter - Journée de l'innovation à Télécom ParisTech 2013
Shapter - Journée de l'innovation à Télécom ParisTech 2013

Audiovisual jóvenes campaña Cáritas 2014 15
Audiovisual jóvenes campaña Cáritas 2014 15Audiovisual jóvenes campaña Cáritas 2014 15
Audiovisual jóvenes campaña Cáritas 2014 15

XPOfleet Presentatie 20110101 Fr
XPOfleet Presentatie 20110101 FrXPOfleet Presentatie 20110101 Fr
XPOfleet Presentatie 20110101 Fr

Cours langues entreprises_qr_code
Cours langues entreprises_qr_codeCours langues entreprises_qr_code
Cours langues entreprises_qr_code

Images approches
Images approchesImages approches
Images approches

Dinero electrónico
Dinero electrónicoDinero electrónico
Dinero electrónico

Frosh robes de mariée d'honneur
Frosh robes de mariée d'honneurFrosh robes de mariée d'honneur
Frosh robes de mariée d'honneur

Acompañamiento tutorial en e mediador UNAD
Acompañamiento tutorial en e mediador UNADAcompañamiento tutorial en e mediador UNAD
Acompañamiento tutorial en e mediador UNAD

Collaboration cpam
Collaboration cpamCollaboration cpam
Collaboration cpam

Asperges vs cancer (7)
Asperges vs cancer (7)Asperges vs cancer (7)
Asperges vs cancer (7)

Naujoviskas dizainas
Naujoviskas dizainasNaujoviskas dizainas
Naujoviskas dizainas

Charte de la communauté viatorienne, 2012
Charte de la communauté viatorienne, 2012Charte de la communauté viatorienne, 2012
Charte de la communauté viatorienne, 2012

26687 chasseur serpent10
26687 chasseur serpent1026687 chasseur serpent10
26687 chasseur serpent10

Diaporama livret-personnel-de-competences
Diaporama livret-personnel-de-competencesDiaporama livret-personnel-de-competences
Diaporama livret-personnel-de-competences

Rapport de l'onudi sur l'industrie au Mali - 2011
Rapport de l'onudi sur l'industrie au Mali - 2011Rapport de l'onudi sur l'industrie au Mali - 2011
Rapport de l'onudi sur l'industrie au Mali - 2011

09 balafon mai 2012
09 balafon mai 201209 balafon mai 2012
09 balafon mai 2012


Similar a Componentes espectrales

Extracción de datos de imágenes de satellite_cor
Extracción de datos de imágenes de satellite_corExtracción de datos de imágenes de satellite_cor
Extracción de datos de imágenes de satellite_cor
J. David Urquiza Munoz

214 walter kehuarucho calefacción de una vivienda utilizando colectores sol...
214 walter kehuarucho   calefacción de una vivienda utilizando colectores sol...214 walter kehuarucho   calefacción de una vivienda utilizando colectores sol...
214 walter kehuarucho calefacción de una vivienda utilizando colectores sol...
GVEP International LAC

ESTACIÓN METEOROLÓGICA_RADIACIÓN DE LAMBAYEQUE.pptx
ESTACIÓN METEOROLÓGICA_RADIACIÓN DE LAMBAYEQUE.pptxESTACIÓN METEOROLÓGICA_RADIACIÓN DE LAMBAYEQUE.pptx
ESTACIÓN METEOROLÓGICA_RADIACIÓN DE LAMBAYEQUE.pptx
JulioCamel

Estudio de regiones activas solares a través de técnicas de diversidad de fase
Estudio de regiones activas solares a través de técnicas de diversidad de faseEstudio de regiones activas solares a través de técnicas de diversidad de fase
Estudio de regiones activas solares a través de técnicas de diversidad de fase
astrosanti


Similar a Componentes espectrales (20)

Manual explorador solar
Manual explorador solarManual explorador solar
Manual explorador solar

Extracción de datos de imágenes de satellite_cor
Extracción de datos de imágenes de satellite_corExtracción de datos de imágenes de satellite_cor
Extracción de datos de imágenes de satellite_cor

radiacion solar pdf
radiacion solar pdfradiacion solar pdf
radiacion solar pdf

La Granja 3
La Granja 3La Granja 3
La Granja 3

La granja 4
La granja 4La granja 4
La granja 4

Curso innsa energia renobable
Curso innsa energia renobable Curso innsa energia renobable
Curso innsa energia renobable

Curso INNSA Energia Renobable
Curso INNSA Energia RenobableCurso INNSA Energia Renobable
Curso INNSA Energia Renobable

CSP, CPV or PV solar plant simulation report
CSP, CPV or PV solar plant simulation reportCSP, CPV or PV solar plant simulation report
CSP, CPV or PV solar plant simulation report

Estudio de la dinámica del espectro óptico de los aerosoles en América del Su...
Estudio de la dinámica del espectro óptico de los aerosoles en América del Su...Estudio de la dinámica del espectro óptico de los aerosoles en América del Su...
Estudio de la dinámica del espectro óptico de los aerosoles en América del Su...

214 walter kehuarucho calefacción de una vivienda utilizando colectores sol...
214 walter kehuarucho   calefacción de una vivienda utilizando colectores sol...214 walter kehuarucho   calefacción de una vivienda utilizando colectores sol...
214 walter kehuarucho calefacción de una vivienda utilizando colectores sol...

Estudio de la radiación solar en Ecuador y sus efectos en el comportamiento d...
Estudio de la radiación solar en Ecuador y sus efectos en el comportamiento d...Estudio de la radiación solar en Ecuador y sus efectos en el comportamiento d...
Estudio de la radiación solar en Ecuador y sus efectos en el comportamiento d...

Conceptos teoricos basicos de la optica del oceano
Conceptos teoricos basicos de la optica del oceanoConceptos teoricos basicos de la optica del oceano
Conceptos teoricos basicos de la optica del oceano

Modelización de las irradiancias de efecto biológico para Urcuquí y comparaci...
Modelización de las irradiancias de efecto biológico para Urcuquí y comparaci...Modelización de las irradiancias de efecto biológico para Urcuquí y comparaci...
Modelización de las irradiancias de efecto biológico para Urcuquí y comparaci...

MSc Thesis presentation - Vladimir Gutierrez - Spain 2011JUNE
MSc Thesis presentation - Vladimir Gutierrez - Spain 2011JUNEMSc Thesis presentation - Vladimir Gutierrez - Spain 2011JUNE
MSc Thesis presentation - Vladimir Gutierrez - Spain 2011JUNE

Manual de Energia Solar Termica
Manual de Energia Solar TermicaManual de Energia Solar Termica
Manual de Energia Solar Termica

Arreglosyagui
ArreglosyaguiArreglosyagui
Arreglosyagui

Práctica 3_Energíassolaryeólica_RiveroSotoAntonioIsrael_4AV1.pdf
Práctica 3_Energíassolaryeólica_RiveroSotoAntonioIsrael_4AV1.pdfPráctica 3_Energíassolaryeólica_RiveroSotoAntonioIsrael_4AV1.pdf
Práctica 3_Energíassolaryeólica_RiveroSotoAntonioIsrael_4AV1.pdf

Aexa introduccion procesos markovianos
Aexa introduccion procesos markovianosAexa introduccion procesos markovianos
Aexa introduccion procesos markovianos

ESTACIÓN METEOROLÓGICA_RADIACIÓN DE LAMBAYEQUE.pptx
ESTACIÓN METEOROLÓGICA_RADIACIÓN DE LAMBAYEQUE.pptxESTACIÓN METEOROLÓGICA_RADIACIÓN DE LAMBAYEQUE.pptx
ESTACIÓN METEOROLÓGICA_RADIACIÓN DE LAMBAYEQUE.pptx

Estudio de regiones activas solares a través de técnicas de diversidad de fase
Estudio de regiones activas solares a través de técnicas de diversidad de faseEstudio de regiones activas solares a través de técnicas de diversidad de fase
Estudio de regiones activas solares a través de técnicas de diversidad de fase


Último

Presentación de medicina Enfermedades Fotográfico Moderno Morado (1).pdf
Presentación de medicina Enfermedades Fotográfico Moderno Morado (1).pdfPresentación de medicina Enfermedades Fotográfico Moderno Morado (1).pdf
Presentación de medicina Enfermedades Fotográfico Moderno Morado (1).pdf
juancmendez1405

Un libro sin recetas, para la maestra y el maestro Fase 3.pdf
Un libro sin recetas, para la maestra y el maestro Fase 3.pdfUn libro sin recetas, para la maestra y el maestro Fase 3.pdf
Un libro sin recetas, para la maestra y el maestro Fase 3.pdf
sandradianelly


Último (20)

ESTEREOTIPOS Y ROLES DE GÉNERO (labor de grupo)
ESTEREOTIPOS  Y ROLES DE GÉNERO (labor de grupo)ESTEREOTIPOS  Y ROLES DE GÉNERO (labor de grupo)
ESTEREOTIPOS Y ROLES DE GÉNERO (labor de grupo)

Análisis de la situación actual .La Matriz de Perfil Competitivo (MPC)
Análisis de la situación actual .La Matriz de Perfil Competitivo (MPC)Análisis de la situación actual .La Matriz de Perfil Competitivo (MPC)
Análisis de la situación actual .La Matriz de Perfil Competitivo (MPC)

Creación WEB. Ideas clave para crear un sitio web
Creación WEB. Ideas clave para crear un sitio webCreación WEB. Ideas clave para crear un sitio web
Creación WEB. Ideas clave para crear un sitio web

Proyecto integrador Vereda Cujacal Centro.pptx
Proyecto integrador Vereda Cujacal Centro.pptxProyecto integrador Vereda Cujacal Centro.pptx
Proyecto integrador Vereda Cujacal Centro.pptx

3.Conectores uno_Enfermería_EspAcademico
3.Conectores uno_Enfermería_EspAcademico3.Conectores uno_Enfermería_EspAcademico
3.Conectores uno_Enfermería_EspAcademico

IMPLICACIONES BIOÉTICAS ANTE EL TRANSHUMANISMO A PARTIR DEL PENSAMIENTO FILOS...
IMPLICACIONES BIOÉTICAS ANTE EL TRANSHUMANISMO A PARTIR DEL PENSAMIENTO FILOS...IMPLICACIONES BIOÉTICAS ANTE EL TRANSHUMANISMO A PARTIR DEL PENSAMIENTO FILOS...
IMPLICACIONES BIOÉTICAS ANTE EL TRANSHUMANISMO A PARTIR DEL PENSAMIENTO FILOS...

PRESENTACION DE LA SEMANA NUMERO 8 EN APLICACIONES DE INTERNET
PRESENTACION DE LA SEMANA NUMERO 8 EN APLICACIONES DE INTERNETPRESENTACION DE LA SEMANA NUMERO 8 EN APLICACIONES DE INTERNET
PRESENTACION DE LA SEMANA NUMERO 8 EN APLICACIONES DE INTERNET

Poemas de Beatriz Giménez de Ory_trabajos de 6º
Poemas de Beatriz Giménez de Ory_trabajos de 6ºPoemas de Beatriz Giménez de Ory_trabajos de 6º
Poemas de Beatriz Giménez de Ory_trabajos de 6º

22 Feria Gambetta, en Pedro Planas 29 mayo 2024 (1).docx
22 Feria Gambetta, en Pedro Planas 29 mayo 2024 (1).docx22 Feria Gambetta, en Pedro Planas 29 mayo 2024 (1).docx
22 Feria Gambetta, en Pedro Planas 29 mayo 2024 (1).docx

BIENESTAR TOTAL - LA EXPERIENCIA DEL CLIENTE CON ATR
BIENESTAR TOTAL - LA EXPERIENCIA DEL CLIENTE CON ATRBIENESTAR TOTAL - LA EXPERIENCIA DEL CLIENTE CON ATR
BIENESTAR TOTAL - LA EXPERIENCIA DEL CLIENTE CON ATR

4.Conectores Dos_Enfermería_Espanolacademico
4.Conectores Dos_Enfermería_Espanolacademico4.Conectores Dos_Enfermería_Espanolacademico
4.Conectores Dos_Enfermería_Espanolacademico

ACERTIJO LA RUTA DE LAS ADIVINANZAS OLÍMPICAS. Por JAVIER SOLIS NOYOLA
ACERTIJO LA RUTA DE LAS ADIVINANZAS OLÍMPICAS. Por JAVIER SOLIS NOYOLAACERTIJO LA RUTA DE LAS ADIVINANZAS OLÍMPICAS. Por JAVIER SOLIS NOYOLA
ACERTIJO LA RUTA DE LAS ADIVINANZAS OLÍMPICAS. Por JAVIER SOLIS NOYOLA

Material-de-Apoyo-Escuela-Sabatica-02-2-2024.pptx.ppt
Material-de-Apoyo-Escuela-Sabatica-02-2-2024.pptx.pptMaterial-de-Apoyo-Escuela-Sabatica-02-2-2024.pptx.ppt
Material-de-Apoyo-Escuela-Sabatica-02-2-2024.pptx.ppt

Presentación de medicina Enfermedades Fotográfico Moderno Morado (1).pdf
Presentación de medicina Enfermedades Fotográfico Moderno Morado (1).pdfPresentación de medicina Enfermedades Fotográfico Moderno Morado (1).pdf
Presentación de medicina Enfermedades Fotográfico Moderno Morado (1).pdf

Tipologías de vínculos afectivos (grupo)
Tipologías de vínculos afectivos (grupo)Tipologías de vínculos afectivos (grupo)
Tipologías de vínculos afectivos (grupo)

📝 Semana 09 - Tema 01: Tarea - Aplicación del resumen como estrategia de fuen...
📝 Semana 09 - Tema 01: Tarea - Aplicación del resumen como estrategia de fuen...📝 Semana 09 - Tema 01: Tarea - Aplicación del resumen como estrategia de fuen...
📝 Semana 09 - Tema 01: Tarea - Aplicación del resumen como estrategia de fuen...

Orientación Académica y Profesional 4º de ESO- OrientArte
Orientación Académica y Profesional 4º de ESO- OrientArteOrientación Académica y Profesional 4º de ESO- OrientArte
Orientación Académica y Profesional 4º de ESO- OrientArte

Descripción anatómica de los músculos de la cabeza de equino y bovino (6).pdf
Descripción anatómica de los músculos de la cabeza de equino y bovino (6).pdfDescripción anatómica de los músculos de la cabeza de equino y bovino (6).pdf
Descripción anatómica de los músculos de la cabeza de equino y bovino (6).pdf

Cuadro Sinóptico Arquitectura Barroca Historia
Cuadro Sinóptico Arquitectura Barroca HistoriaCuadro Sinóptico Arquitectura Barroca Historia
Cuadro Sinóptico Arquitectura Barroca Historia

Un libro sin recetas, para la maestra y el maestro Fase 3.pdf
Un libro sin recetas, para la maestra y el maestro Fase 3.pdfUn libro sin recetas, para la maestra y el maestro Fase 3.pdf
Un libro sin recetas, para la maestra y el maestro Fase 3.pdf


Componentes espectrales

  • 1. ISSN (EN LINEA): 1850 - 1158 Componentes espectrales directa y difusa, UVA y UVB y de acciones biológicas de la radiación solar incidente sobre Buenos Aires. Mediciones y modelización Direct and diffuse spectral components, UVA and UVB and biological actions of the solar radiation incident on Buenos Aires. Measurements and modelization M.M. Raponi1*, G. Salum2, F. Gonzalez1, E. Quel1, R.D. Piacentini3 1. CEILAP (CITEFA-CONICET), Juan B. de La Salle 4397 - B1603ALO Villa Martelli, Argentina 2. Fac. de Cs. Exactas, Ing y Agrim, UNRosario y UTN, Regional Concepción del Uruguay 3. IFIR/CONICET - UNRosario y Fac. de Cs. Exactas, Ing y Agrim, UNRosario, Argentina e-mail: mraponi@citefa.gov.ar Se presentan mediciones de irradiancia espectral solar en el rango ultravioleta, efectuadas en el CEILAP, Gran Buenos Aires, utilizando el espectrorradiómetro portátil Ocean Optics HR4000, recientemente incorporado. La relación global/difusa crece y la relación difusa/directa decrece con la longitud de onda, pasando por el valor uno (igualdad de ambas componentes) a longitudes de onda cada vez mayores. Este comportamiento se debe a la gran atenuación atmosférica de la componente directa en mayor proporción que la difusa que se produce a ángulos zenitales grandes. Hemos comparado la relación entre los espectros medidos con resultados teóricos generados utilizando el algoritmo TUV, que soluciona la ecuación de transferencia radiativa atmosférica. Modelizamos además, las irradiancias de acciones biológicas eritémica y carcinogénica que pueden ser derivadas de las mediciones espectrales y las irradiancias solares UVB, UVA, 305 nm y 320 nm. Palabras claves: radiación solar, UVA, UVB, acciones biológicas, modelo TUV. Measurements of solar spectral irradiance in the ultraviolet range made in CEILAP, Great Buenos Aires, using the recently incorporated spectroradiometer Ocean Optics HR4000 are presented. The relationship global/difusse increases and the diffuse/direct one falls with the wavelength, passing at the value one (equality of both components) with increasing wavelengths. This behavior is due to the great atmospheric attenuation of the direct component in more proportion than the diffuse one, to large zenith angles. We compared the measured ratio between the spectra with theoretical results generated using the algorithm TUV, that solves the atmospheric radiative transfer equation. We also made model calculations of the irradiances of biological actions (erythemal and carcinogenic) that can be derived from spectral measurements and of the UVB, UVA, 305 nm and 320 nm solar irradiances. Key Word: solar radiation, UVA, UVB, biological actions, TUV model. modelo TUV v4.2, desarrollado por Madronich y I. INTRODUCCIÓN colaboradores (www.acd.ncar.edu/TUV). El conocimiento detallado de la radiación solar más energética que llega a la superficie terrestre, la componente UV, tiene gran importancia para la vida de los humanos, para el ecosistema terrestre y para materiales expuestos al Sol(1). Por ello, presentamos en este trabajo, mediciones de irradiancia solar en el rango ultravioleta, efectuadas en el CEILAP (CITEFA- CONICET), Villa Martelli, Gran Buenos Aires (34°33' Sur, 58°30' Oeste, 20m snm). Empleamos un espectroradiómetro supercompacto portátil derivado de la tecnología espacial, Ocean Optics HR4000 (que indicamos con la sigla ERO) recientemente incorporado. El ERO puede sensar radiación espectral solar en el rango UV-VIS, a través de una semiesfera integradora acoplada a una fibra óptica de 400 µm resistente a la solarización (figura 1). Al ERO le asociamos un ocultador con el objetivo de medir Figura 1. Detalle del instrumento espectrómetro/monocromador irradiancia global y difusa, para luego obtener la relación simple portátil Ocean Optics HR4000: 1) conector SMA 905, 2) entre las componentes difusa/directa y global/difusa. Los slit de entrada de 25 µm de ancho y 1mm de altura, 3) filtro, 4) datos así obtenidos son comparados con los valores espejo de colimación, 5) grating H2 (600 líneas/mm, blaze determinados mediante la solución de la ecuación de 400nm), 6) espejo de enfoque, 7) lente cilíndrica, 8) filtro OFVL, 9) detector UV2, 10) detector CCD Toshiba de 3648 transferencia radiativa atmosférica realizada con el píxeles (array lineal de alta sensibilidad). 332 - ANALES AFA Vol. 18 MERLO 2006 - 332
  • 2. II. RESULTADOS Se presentan a continuación resultados típicos, representativos de las distintas mediciones efectuadas en día de cielo claro en el CEILAP, Gran Buenos Aires. En la figura 2 se puede apreciar que la relación global/difusa exhibe hacia el mediodía solar el comportamiento esperado (por la predominancia de la componente directa a relativamente bajos ángulos zenitales), de alto valor relativo para prácticamente todo el rango de longitudes de onda superiores a los 350 nm con tendencia creciente y de valor relativo tendiendo a uno hacia el final del día para todas las longitudes de onda medidas (por la importante reducción de la componente directa a altos ángulos zenitales). Análogamente, la relación difusa/global, muestra un comportamiento decreciente con la longitud de onda por los mismos motivos. Figura 2. Relación entre la irradiancia global y su componente difusa y entre las componentes difusa y directa medidas en el CEILAP con el equipo ERO y modelizadas con el TUV, el día de cielo claro 28 de agosto de 2006, a las siguientes horas: a) 13:42, b) 13:54, c) 14:23, d) 14:46, e) 16:14 (hora local UT-3). Los valores de las variables y parámetros atmosféricos empleados para solucionar la ecuación de transferencia radiativa empleando el modelo TUV, fueron los siguientes: ozono (O3) = 328 DU (según datos TOMS en jwocky.gsfc.nasa.gov); profundidad óptica de aerosol (AOD) a 550nm = 0.08 (según el promedio de la medición realizada por el equipo CIMEL de AERONET/NASA ubicado en CEILAP para ese día); albedo de la superficie terrestre = 0.06 (tal como fue considerado en trabajos anteriores (2)). Podemos también observar que en los resultados de la modelización, a medida que la longitud de onda disminuye para un dado momento del día, la contribución difusa se hace cada vez mayor por la mayor contribución de los aerosoles a estas longitudes de onda. En la figura 3 se resumen los valores del cruce de las componentes directa y difusa (valor de la relación entre ambas componentes igual a 1), obtenidos mediante la determinación de dicho cruce en la figura 2, donde se representan las mediciones y los datos teóricos derivados de la aplicación del modelo TUV. Ambas curvas presentan un comportamiento muy similar, creciente con el tiempo a partir del mediodía solar y por ende con el ángulo zenital. Esto es debido al consecuente aumento del camino óptico de los fotones solares en la atmósfera hacia el final del día. 333 - ANALES AFA Vol. 18 MERLO 2006 - 333
  • 3. UVA (315-400nm). La escala de la derecha corresponde a la irradiancia UVB en unidades de W/m2. Observamos, como es de esperar, que la contribución mayor a la radiación UV proviene de la componente UVA. Además, según donde se tome el límite superior, si a 315 nm como lo hacen los biólogos o a 320 nm, como es usual en Dermatología, la componente UVB difiere significativamente, en más de un 50% debido al fuerte incremento promedio en este intervalo (315-320 nm) de la irradiancia espectral solar, por la reducción significativa de la sección eficaz de fotodisociación del ozono en este rango. De allí la importancia de precisar el rango UVB, a los efectos de evitar dificultades en la realización de intercomparaciones con mediciones y/o modelizaciones. Figura 3. Variación de la longitud de onda de cruce de las En la figura 5 se detallan las irradiancias de acciones componentes directa y difusa de las irradiancias espectrales biológicas de eritema (señal de alarma de la piel), solares UV (determinada al valor de igualdad de estas correspondientes a los espectros de acción dados por CIE componentes), en función de la hora local del día 28 de agosto (Commission Internationale de l’Ecleirage) empleados de 2006 (círculos) y su comparación con los resultados como referencia internacional(3) y por Anders(4), para el obtenidos con el modelo TUV (asteriscos). Se presentan además mismo lugar geográfico que el indicado anteriormente. las aproximaciones polinómicas a las mediciones (línea sólida) Este último espectro de acción, fue obtenido usando una y a los valores determinados empleando la modelización fuente de luz láser monocromática. matemática (línea de trazos). 0.35 IV. MODELIZACIÓN SCUP h (carcinogénesis) Irradiancias solares de acción biológica 0.30 CIE eritema El espectrorradiómetro presentado en este trabajo Anders eritema ACGIH fotoqueratitis y eritema tiene la posibilidad de ser utilizado para determinar 0.25 305nm Gauss con FWHM=10nm diferentes acciones biológicas, a partir de la y espectral [W/m ] 2 320nm Gauss con FWHM=20nm multiplicación de dicha acción por la irradiancia espectral 0.20 en el rango UV obtenida de la bibliografía internacional. 0.15 A los efectos de mostrar los resultados que son posibles de obtener cuando sea factible completar la calibración 0.10 absoluta, se describen a continuación algunos de ellos. En la figura 4, se presentan resultados de la 0.05 modelización de las irradiancias solares de banda angosta de 305 nm y 320 nm (FWHM = 10 nm) y de las 0.00 30 60 90 120 150 180 210 240 270 300 330 360 componentes UVB (280 -315 nm), UVB (280 -320 nm), Días consecutivos (1 = 1° enero 2004) UVA (315 – 400 nm) y UVtotal, determinados empleando el mismo programa TUV que en el ítem anterior. Los Figura 5. Irradiancias solares de acciones biológicas de parámetros y variables atmosféricos y de superficie carcinogénesis en humanos (denominada a nivel internacional fueron los mismos que los considerados para los datos SCUPh (1) y (5) ), eritema (CIE(3) y Anders(4)) y fotoqueratitis y eritema convolucionadas (ACGIH (6)), para Buenos Aires, teóricos incluidos en la figura 2. Argentina, con datos de ozono (del equipo satelital 60 5.0 TOMS/NASA) y de aerosol (CIMEL/AERONET, ubicado en el UVA (315-400 nm) UVB (280-315nm) CEILAP, Villa Martelli, Gran Bs Aires) correspondientes al 55 UV total (280-400nm) 4.5 UVB (280-320nm) año 2004. Se presentan también las irradiancias solares de Irradiancia Solar Ultravioleta [W/m ] 2 50 4.0 banda angosta de 305 nm y 320 nm, ambas con un ancho a 45 3.5 altura mitad (FWHM) de 10 nm. Las irradiancias han sido 40 normalizadas al mínimo de la curva SCUPh que es de 0.021, 35 3.0 siendo los factores correspondientes: 0.4468 para CIE, 304.35 30 2.5 para Anders, 4.6875 para ACGIH, 4.2424 para 305 nm y 25 0.34596 para 320 nm. 2.0 20 1.5 En general ambas curvas varían razonablemente del 15 1.0 mismo modo y en sintonía con la de 305 nm, ya que esta 10 última, al estar calculada con un ancho de banda de 10 nm 0.5 5 y al tener su máximo centrado cerca de 305 nm, se 0 0.0 comporta en forma similar a la irradiancia eritémica 30 60 90 120 150 180 210 240 270 300 330 360 Días consecutivos (1 = 1° enero 2004) espectral (producto de la irradiancia solar por la acción Figura 4. Irradiancia solar ultravioleta en sus distintas biológica eritémica). No ocurre lo mismo con la componentes: UVB (280-315nm), UVB (280-320nm), UVA irradiancia de 320 nm, ya que en este intervalo de (315-400nm), UVtotal(280 -400nm) = UVB (280-315nm) + longitudes de onda, se tiene una influencia significativamente menor del ozono (cuya sección eficaz 334 - ANALES AFA Vol. 18 MERLO 2006 - 334
  • 4. de fotodisociación decrece fuertemente y ya es muy baja a biológicas (eritema, carcinogénesis, combinación de partir de estas longitudes de onda), lo que condiciona eritema, señal de alarma por enrojecimiento de la piel y fuertemente el comportamiento de las irradiancias daño a los ojos), como las obtenidas a partir de eritémica y de 305 nm. Es de señalar que esta última está modelización y presentadas en la figura 5, las que serán centrada esencialmente en el pico de absorción de estas validadas mediante mediciones a lo largo del año. Es de radiaciones solares UV por parte del ADN, de allí su señalar que la irradiancia de 305 nm se comporta en efecto carcinogénico. Este hecho queda evidenciado por forma similar en los distintos meses del año que las demás el comportamiento también similar de la curva de acción irradiancias de acciones biológicas. biológica de carcinogénesis en piel de humanos Estos resultados son de interés para la determinación (intenacionalmente denominada SCUPh)(5). Por ser este de las acciones biológicas sobre los humanos y el efecto el más grave en relación a la acción de la radiación ecosistema y de las acciones sobre materiales expuestos a UV sobre las personas que deben exponerse al Sol la radiación solar UV. intenso, lo hemos tomado como referencia en este trabajo VI. AGRADECIMIENTOS y hemos normalizado las demás curvas a la misma. Es de señalar que las acciones biológicas son curvas relativas Los autores desean agradecer a JICA, Japan (normalmente al valor 1), pero pueden desplazarse en el International Cooperation Agency, por su apoyo para la eje vertical, ya que miden la efectividad relativa de las realización del presente trabajo a través de la provisión distintas radiaciones UV para producir una alteración del Espectrorradiómetro Ocean Optics, como así también dada. Esto permite observar que las distintas irradiancias al Dr Brent Holbern del Goddard Space Flight de acciones biológicas que hemos considerado, se Center/NASA por facilitar los datos del equipo comportan en forma similar a lo largo del año, con CIMEL/AERONET instalado en el CEILAP y al Dr pequeñas variaciones. También lo hace de forma parecida Alexander Cede del Goddard Space Flight Center/NASA, la irradiancia de 305 nm. por fructíferas discusiones relativas al Otra irradiancia de acción biológica de gran espectrorradiómetro portátil. importancia es la indicada con ACGIH (American Conference of Governmental Industrial Hygienists), ya VII. REFERENCIAS que convoluciona dos acciones significativas de la 1. UNEP, "Environmental effects of ozone depletion and its radiación solar UV sobre humanos, como son la eritémica interaction with climate change", UNEP Report, 2003. y el efecto de fotoqueratitis (intensa radiación con daño 2. Raponi M et al. Espectroradiómetro computarizado para temporal en los ojos, como en el caso de reflexión en estudios de aerosoles y especies contaminantes en la atmósfera. nieve)(6) . Anales AFA, vol. 15, 339-342, 2003. 3. McKinlay A.F, Diffey B. A reference action spectrum for V. CONCLUSIONES ultraviolet induced erythema in human skin. CIE J. 6,17–22, - Los resultados obtenidos (tanto a partir de las 1987. primeras mediciones del espectrorradiómetro portátil de 4. Anders A, Altheide H-J, Knalmann M, Knälmann M and última generación presentado en la figura 1, como a través Tronnier, H. Action spectrum for erythema in humans de la modelización), permiten separar las contribuciones investigated with dye lasers. Photochem Photobiol. 61,200–205, 1995. directa y difusa de la irradiancia solar espectral en el rango UV que incide en el Gran Buenos Aires y 5. de Gruijl F R and J C van der Leun. Estimate of the wavelength dependency of ultraviolet carcinogenesis in humans determinar las componentes UVB y UVA, las irradiancias and its relevance to the risk assessment of a stratospheric ozone de banda angosta de 305 nm y 320 nm, la radiación total depletion. Health Phys.,67, 319-325, 1994. en el rango UV y las acciones biológicas asociadas. 6. ACGIH action spectrum (general, como convolución de Respecto de los resultados de la modelización de la fotoqueratitis y eritema) intensidad UV total, es de señalar que una verificación http://i115srv.vu-ien.ac.at/uv/actionspectra/uv_actionspecs.htm indirecta de dichos resultados, a modo de control, 7. Piacentini R D, Alfano O M, Albizzati E D, Luccini E A proviene de comparar en el período del solsticio de and Herman J R. Journal of Geophysical Research, 107 (D15), verano, su valor extremo diario registrado en Rosario doi: 10.1029/2001JD000586, 2002. (cuya irradiancia es sólo algunos porcientos superior a Bs. Aires en promedio). El valor publicado a nivel internacional(7) para esa ubicación de la irradiancia solar UV total, en el rango (280 - 385 nm) fue de 52 W/m2, que está algo por encima de los valores presentados en el presente trabajo para la misma época del año, lo cual es razonable, ya que el cálculo es para un valor intermedio y para una latitud un grado y medio mayor. - Hemos determinado la contribución relativa de la componente difusa respecto de la directa, la cual va aumentando dicha contribución a medida que avanzan las horas del día. - A partir de la irradiancia espectral solar en el UV, es posible determinar una serie de importantes acciones 335 - ANALES AFA Vol. 18 MERLO 2006 - 335
