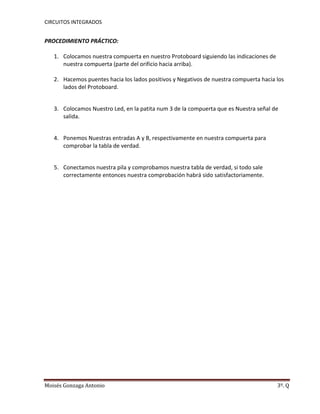

Este documento describe la comprobación de una compuerta lógica NAND. Explica que la función NAND es el complemento de la función AND, indicado por el símbolo de una compuerta AND seguida de un círculo. Detalla los pasos para colocar la compuerta NAND en un protoboard, conectar las entradas A y B, y comprobar su tabla de verdad usando un LED y una pila de 9V.

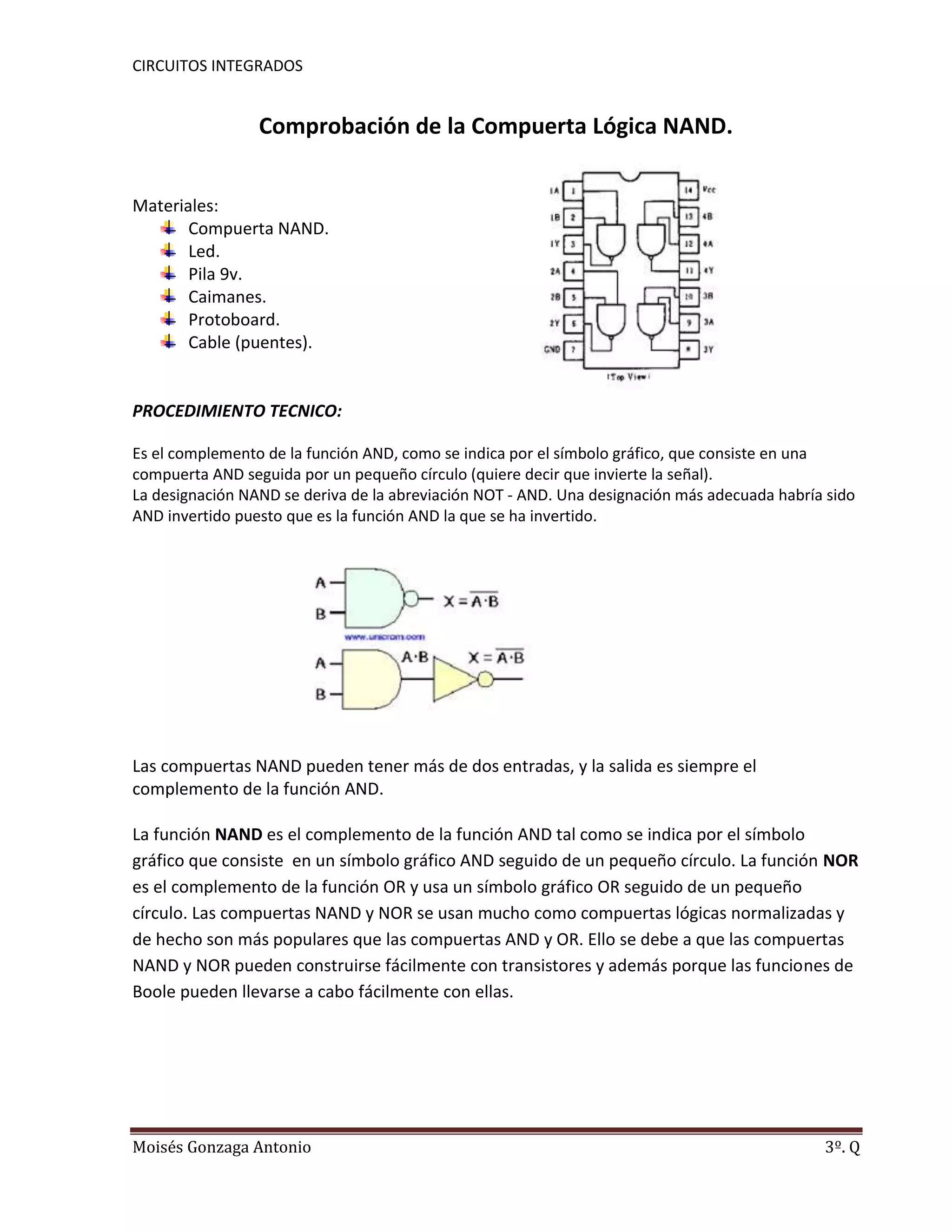

1. Comprobación de la Compuerta Lógica NAND.<br />310896019113500<br />Materiales:<br />Compuerta NAND.<br />Led.<br />Pila 9v. <br />Caimanes.<br />Protoboard.<br />Cable (puentes).<br />PROCEDIMIENTO TECNICO:<br />Es el complemento de la función AND, como se indica por el símbolo gráfico, que consiste en una compuerta AND seguida por un pequeño círculo (quiere decir que invierte la señal).La designación NAND se deriva de la abreviación NOT - AND. Una designación más adecuada habría sido AND invertido puesto que es la función AND la que se ha invertido.<br />948690-444500<br />Las compuertas NAND pueden tener más de dos entradas, y la salida es siempre el complemento de la función AND. <br />La función NAND es el complemento de la función AND tal como se indica por el símbolo gráfico que consiste en un símbolo gráfico AND seguido de un pequeño círculo. La función NOR es el complemento de la función OR y usa un símbolo gráfico OR seguido de un pequeño círculo. Las compuertas NAND y NOR se usan mucho como compuertas lógicas normalizadas y de hecho son más populares que las compuertas AND y OR. Ello se debe a que las compuertas NAND y NOR pueden construirse fácilmente con transistores y además porque las funciones de Boole pueden llevarse a cabo fácilmente con ellas.<br />PROCEDIMIENTO PRÁCTICO:<br />Colocamos nuestra compuerta en nuestro Protoboard siguiendo las indicaciones de nuestra compuerta (parte del orificio hacia arriba).<br />Hacemos puentes hacia los lados positivos y Negativos de nuestra compuerta hacia los lados del Protoboard.<br />Colocamos Nuestro Led, en la patita num 3 de la compuerta que es Nuestra señal de salida.<br />Ponemos Nuestras entradas A y B, respectivamente en nuestra compuerta para comprobar la tabla de verdad.<br />Conectamos nuestra pila y comprobamos nuestra tabla de verdad, si todo sale correctamente entonces nuestra comprobación habrá sido satisfactoriamente.<br />
