1. TRABAJO PRÁCTICO
TEMA : PROCESO CONSTRUCTIVO DE COMPUERTAS
CURSO : IC161ACI
ASIGNATURA : PROCEDIMIENTO DE CONSTRUCCIÓNEN
OBRAS HIDRÁULICAS
DOCENTE : Ing. CASAPINO ESPINOZA MIGUEL ÁNGEL
PRESENTADO POR:
1. CJUNO HUAMAN KENJI CRISTIAN 131550
2. HANCCO DAZA ELIAS 124756
Cusco, Mayo de 2017
UNSAAC
Facultadde Arquitectura e Ingeniería Civil
Escuela Profesional de Ingeniería Civil

2. ÍNDICE
AQUÍ INDICE .................................................................... Error! Bookmark not defined.
RESUMEN............................................................................................................................1
I. COMPUERTA................................................................................................................2
1.1. Definición de compuerta:.....................................................................................2
1.2. Aplicación y utilidad de las compuertas:.............................................................2
II. PRINCIPALES TIPOS DE COMPUERTAS .............................................................3
2.1. Según las condiciones del flujo aguas abajo:.......................................................3
2.1.1. Compuerta con descarga libre. .........................................................................3
2.1.2. Compuerta con descarga sumergida o ahogada. ..............................................3
2.2. Según el tipo de operación o funcionamiento ......................................................3
2.2.1. Compuertas principales....................................................................................3
2.2.2. Compuerta de emergencia:...............................................................................4
2.3. De acuerdo a sus características geométricas: .....................................................4
2.3.1. Compuertas planas. ..........................................................................................4
2.3.2. Compuertas curvas o alabeadas: ......................................................................4
2.4. Según el mecanismo de izado:.............................................................................4
2.4.1. Compuertas deslizantes....................................................................................4
2.4.2. Compuertas rodantes:.......................................................................................5
2.5. Compuertas en tuberías, también llamadas válvulas: ..........................................6
2.5.1. Válvulas esféricas.............................................................................................6
2.5.2. Válvulas de mariposa. ......................................................................................6
2.5.3. Válvulas de aguja. ............................................................................................6

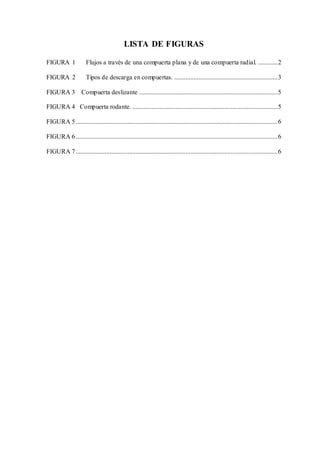

3. LISTA DE FIGURAS
FIGURA 1 Flujos a través de una compuerta plana y de una compuerta radial. ............2
FIGURA 2 Tipos de descarga en compuertas. ................................................................3
FIGURA 3 Compuerta deslizante ......................................................................................5
FIGURA 4 Compuerta rodante. ..........................................................................................5
FIGURA 5.............................................................................................................................6
FIGURA 6.............................................................................................................................6
FIGURA 7.............................................................................................................................6

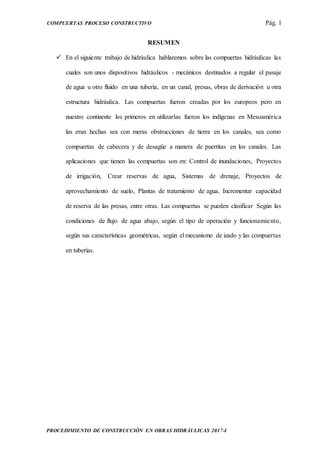

4. COMPUERTAS PROCESO CONSTRUCTIVO Pág. 1
PROCEDIMIENTO DE CONSTRUCCIÓN EN OBRAS HIDRÁULICAS 2017-I
RESUMEN
 En el siguiente trabajo de hidráulica hablaremos sobre las compuertas hidráulicas las
cuales son unos dispositivos hidráulicos - mecánicos destinados a regular el pasaje
de agua u otro fluido en una tubería, en un canal, presas, obras de derivación u otra
estructura hidráulica. Las compuertas fueron creadas por los europeos pero en
nuestro continente los primeros en utilizarlas fueron los indígenas en Mesoamérica
las eran hechas sea con meras obstrucciones de tierra en los canales, sea como
compuertas de cabecera y de desagüe a manera de puertitas en los canales. Las
aplicaciones que tienen las compuertas son en: Control de inundaciones, Proyectos
de irrigación, Crear reservas de agua, Sistemas de drenaje, Proyectos de
aprovechamiento de suelo, Plantas de tratamiento de agua, Incrementar capacidad
de reserva de las presas, entre otras. Las compuertas se pueden clasificar Según las
condiciones de flujo de agua abajo, según el tipo de operación y funcionamiento,
según sus características geométricas, según el mecanismo de izado y las compuertas
en tuberías.

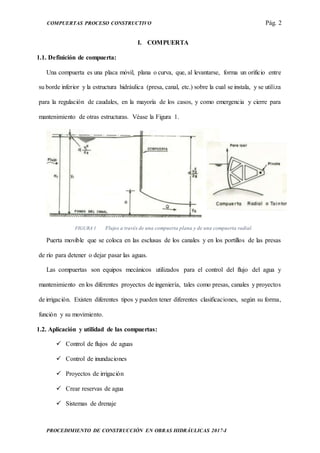

5. COMPUERTAS PROCESO CONSTRUCTIVO Pág. 2
PROCEDIMIENTO DE CONSTRUCCIÓN EN OBRAS HIDRÁULICAS 2017-I
I. COMPUERTA
1.1. Definición de compuerta:
Una compuerta es una placa móvil, plana o curva, que, al levantarse, forma un orificio entre
su borde inferior y la estructura hidráulica (presa, canal, etc.) sobre la cual se instala, y se utiliza
para la regulación de caudales, en la mayoría de los casos, y como emergencia y cierre para
mantenimiento de otras estructuras. Véase la Figura 1.
FIGURA 1 Flujos a través de una compuerta plana y de una compuerta radial.
Puerta movible que se coloca en las esclusas de los canales y en los portillos de las presas
de río para detener o dejar pasar las aguas.
Las compuertas son equipos mecánicos utilizados para el control del flujo del agua y
mantenimiento en los diferentes proyectos de ingeniería, tales como presas, canales y proyectos
de irrigación. Existen diferentes tipos y pueden tener diferentes clasificaciones, según su forma,
función y su movimiento.
1.2. Aplicación y utilidad de las compuertas:
 Control de flujos de aguas
 Control de inundaciones
 Proyectos de irrigación
 Crear reservas de agua
 Sistemas de drenaje

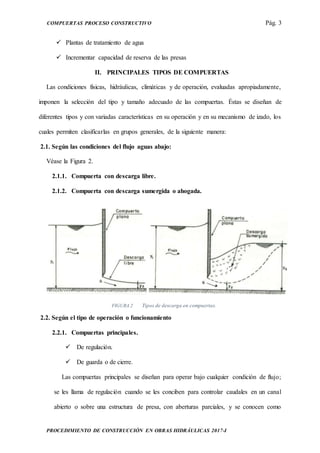

6. COMPUERTAS PROCESO CONSTRUCTIVO Pág. 3
PROCEDIMIENTO DE CONSTRUCCIÓN EN OBRAS HIDRÁULICAS 2017-I
 Plantas de tratamiento de agua
 Incrementar capacidad de reserva de las presas
II. PRINCIPALES TIPOS DE COMPUERTAS
Las condiciones físicas, hidráulicas, climáticas y de operación, evaluadas apropiadamente,
imponen la selección del tipo y tamaño adecuado de las compuertas. Éstas se diseñan de
diferentes tipos y con variadas características en su operación y en su mecanismo de izado, los
cuales permiten clasificarlas en grupos generales, de la siguiente manera:
2.1. Según las condiciones del flujo aguas abajo:
Véase la Figura 2.
2.1.1. Compuerta con descarga libre.
2.1.2. Compuerta con descarga sumergida o ahogada.
FIGURA 2 Tipos de descarga en compuertas.
2.2. Según el tipo de operación o funcionamiento
2.2.1. Compuertas principales.
 De regulación.
 De guarda o de cierre.
Las compuertas principales se diseñan para operar bajo cualquier condición de flujo;
se les llama de regulación cuando se les conciben para controlar caudales en un canal
abierto o sobre una estructura de presa, con aberturas parciales, y se conocen como

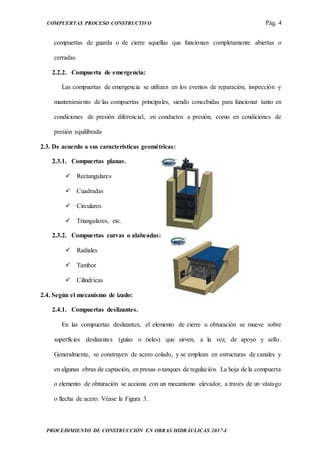

7. COMPUERTAS PROCESO CONSTRUCTIVO Pág. 4
PROCEDIMIENTO DE CONSTRUCCIÓN EN OBRAS HIDRÁULICAS 2017-I
compuertas de guarda o de cierre aquellas que funcionan completamente abiertas o
cerradas.
2.2.2. Compuerta de emergencia:
Las compuertas de emergencia se utilizan en los eventos de reparación, inspección y
mantenimiento de las compuertas principales, siendo concebidas para funcionar tanto en
condiciones de presión diferencial, en conductos a presión, como en condiciones de
presión equilibrada
2.3. De acuerdo a sus características geométricas:
2.3.1. Compuertas planas.
 Rectangulares
 Cuadradas
 Circulares
 Triangulares, etc.
2.3.2. Compuertas curvas o alabeadas:
 Radiales
 Tambor
 Cilíndricas
2.4. Según el mecanismo de izado:
2.4.1. Compuertas deslizantes.
En las compuertas deslizantes, el elemento de cierre u obturación se mueve sobre
superficies deslizantes (guías o rieles) que sirven, a la vez, de apoyo y sello.
Generalmente, se construyen de acero colado, y se emplean en estructuras de canales y
en algunas obras de captación, en presas o tanques de regulación. La hoja de la compuerta
o elemento de obturación se acciona con un mecanismo elevador, a través de un vástago
o flecha de acero. Véase la Figura 3.

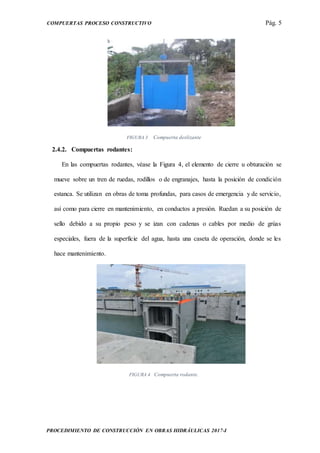

8. COMPUERTAS PROCESO CONSTRUCTIVO Pág. 5
PROCEDIMIENTO DE CONSTRUCCIÓN EN OBRAS HIDRÁULICAS 2017-I
FIGURA 3 Compuerta deslizante
2.4.2. Compuertas rodantes:
En las compuertas rodantes, véase la Figura 4, el elemento de cierre u obturación se
mueve sobre un tren de ruedas, rodillos o de engranajes, hasta la posición de condición
estanca. Se utilizan en obras de toma profundas, para casos de emergencia y de servicio,
así como para cierre en mantenimiento, en conductos a presión. Ruedan a su posición de
sello debido a su propio peso y se izan con cadenas o cables por medio de grúas
especiales, fuera de la superficie del agua, hasta una caseta de operación, donde se les
hace mantenimiento.
FIGURA 4 Compuerta rodante.

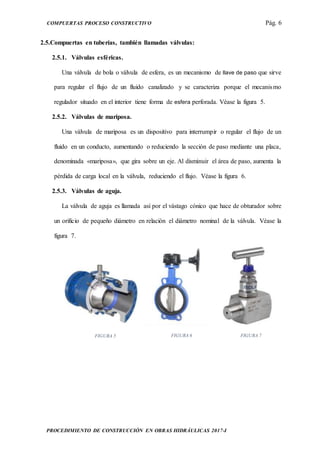

9. COMPUERTAS PROCESO CONSTRUCTIVO Pág. 6
PROCEDIMIENTO DE CONSTRUCCIÓN EN OBRAS HIDRÁULICAS 2017-I
2.5.Compuertas en tuberías, también llamadas válvulas:
2.5.1. Válvulas esféricas.
Una válvula de bola o válvula de esfera, es un mecanismo de llave de paso que sirve
para regular el flujo de un fluido canalizado y se caracteriza porque el mecanismo
regulador situado en el interior tiene forma de esfera perforada. Véase la figura 5.
2.5.2. Válvulas de mariposa.
Una válvula de mariposa es un dispositivo para interrumpir o regular el flujo de un
fluido en un conducto, aumentando o reduciendo la sección de paso mediante una placa,
denominada «mariposa», que gira sobre un eje. Al disminuir el área de paso, aumenta la
pérdida de carga local en la válvula, reduciendo el flujo. Véase la figura 6.
2.5.3. Válvulas de aguja.
La válvula de aguja es llamada así por el vástago cónico que hace de obturador sobre
un orificio de pequeño diámetro en relación el diámetro nominal de la válvula. Véase la
figura 7.
FIGURA 5 FIGURA 6 FIGURA 7
