El método de elementos finitos puede ser utilizado para analizar
tanto los problemas estructurales y no estructurales. Incluyen
Áreas típicas estructurales.
1. Análisis de esfuerzos, incluyendo entramado y análisis de
marco, y problemas de concentración de esfuerzos típicamente
asociados con agujeros, redondeos, u otros cambios en la
geometría de un cuerpo.
2. Pandeo
3. Análisis de vibración
                 PROBLEMAS NO ESTRUCTURALES INCLUYEN
1.-Transferencia de calor
2.-Fluido, incluyendo la filtración a través de medios porosos.
3.-Distribución de potencial eléctrico o magnético
Finalmente, algunos problemas de ingeniería biomecánicos.
 A continuación se presentan algunas aplicaciones típicas del método de
  elementos finitos. Estas aplicaciones ilustrar la variedad, tamaño y complejidad
  de los problemas que se pueden resolver utilizando el método y el proceso de
  discretización típica y tipo de elementos utilizados.




Figura 1-2 La discretización de la torre del control (28 nudos, 48 elementos de viga) con grados de
libertad           típicos           mostrados            en           el          nodo           1.
Tal como se muestra. El propósito de este análisis fue para localizar áreas de alta concentración de
tensiones en el extremo del vástago.

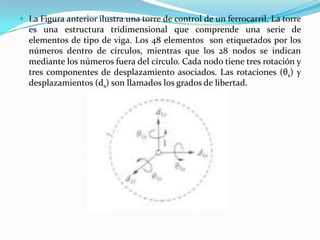

 La Figura anterior ilustra una torre de control de un ferrocarril. La torre
  es una estructura tridimensional que comprende una serie de
  elementos de tipo de viga. Los 48 elementos son etiquetados por los
  números dentro de círculos, mientras que los 28 nodos se indican
  mediante los números fuera del círculo. Cada nodo tiene tres rotación y
  tres componentes de desplazamiento asociados. Las rotaciones (θs) y
  desplazamientos (ds) son llamados los grados de libertad.
 Debido a las condiciones de carga a las que se somete
  la estructura de la torre, se ha utilizado un modelo
  tridimensional.
 El método de los elementos finitos utilizado para esta
  estructura    permite    que    diseñador/    analista
  rápidamente obtenga desplazamientos y tensiones en
  la torre para los casos típicos de carga, como es
  requerido por los códigos de diseño. Antes del
  desarrollo del método de los elementos finitos y el
  computador, incluso este problema relativamente
  simple llevó muchas horas para resolver.
 La siguiente ilustración de la aplicación del método de
 elementos finitos para resoluciones del problema es la
 determinación de los desplazamientos y las tensiones
 en una alcantarilla subterránea sometida a una carga
 de tierra de choque de una explosión de una bomba.
 La Figura      muestra el modelo
 discretizado, que incluyeron un total
 de     369    nodos,     40     barras
 unidimensional o elementos barra
 utilizados para modelar el refuerzo de
 acero en la alcantarilla, y 333
 deformación plana bidimensional
 elementos triangulares y rectangular
 utilizados para modelar el suelo
 circundante     y   alcantarilla    de
 hormigón. Con la hipótesis de
 simetría, sólo la mitad de la
 alcantarilla necesita ser analizado.
 Este problema requiere la solución de
 casi 700 desplazamientos nodales
 desconocidos. Este ejemplo ilustra
 que diferentes tipos de elementos
 (barras y deformación plana) a
 menudo pueden ser utilizados en un
 modelo de elemento finito.
 La siguiente figura, se modeló por 120 nodos y 297 elementos
  de deformación plana triangular Simetría. Se aplicó también
  al extremo de la barra de modo que sólo la mitad de la del
  extremo de la barra tenía que ser analizados.
 La Figura siguiente muestra una sección de chimenea
 que es de cuatro alturas (un total de 32 pies de altura).
 En esta ilustración, los elementos de viga son 584 se
 utiliza para modelar los refuerzos verticales y
 horizontales que forman el encofrado, y 252 elementos
 de placa plana se utiliza para modelar el interior de
 madera y la placa de hormigón. Debido al patrón de
 carga irregular sobre la estructura.

 Los desplazamientos y las tensiones en el hormigón
 eran la principal preocupación en este problema
 Esta Figura muestra los elementos finitos discretizados con un modelo
  de propuesta acero. La geometría irregular y potenciales asociados las
  concentraciones de la tensión obligó a utilizar el método de elementos
  finitos para obtener una solución razonable

                                           Apoyo Fijo


  Eje de
  simetría
 Aquí se ilustra el uso de las tres dimensiones de un elemento solido
  para modelar el diámetro de una pieza fundida de la estructura de una
  retroexcavadora. La tres dimensiones del elemento exahedral son
  necesario para modelar la forma irregular tridimensional
  retroexcavadora. Los Modelos bidimensionales ciertamente no
  produciría soluciones precisas de ingeniería a este problema.

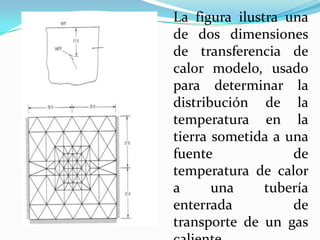

La figura ilustra una
de dos dimensiones
de transferencia de
calor modelo, usado
para determinar la
distribución de la
temperatura en la
tierra sometida a una
fuente             de
temperatura de calor
a      una     tubería
enterrada          de
transporte de un gas
Ventajas Del Método De Elementos Finitos

 Como se ha indicado anteriormente, el método de los
  elementos finitos se ha aplicado a numerosos
  problemas, tanto estructurales como no estructurales.
  Este método tiene una serie de ventajas que se ha
  hecho muy popular.
 Que incluyen la capacidad de:
 1 Modela la forma irregular de los cuerpos con
  bastante facilidad
 2 Manejar las condiciones generales de carga sin
  dificultad
 3. Modelar cuerpos compuestos por varios materiales
    diferentes porque los elementos iguales son evaluados
    individualmente.
   4. Maneja un número ilimitado y tipos de condiciones
    de contorno.
   5. Varia el tamaño de los elementos para hacer posible
    el uso de elementos pequeños donde sea necesario.
   6. Modifica los elementos finitos relativamente fácil y
    barato.
   7. Incluye efectos dinámicos.
   8. Maneja el comportamiento no lineal existente con
    grandes deformaciones y materiales no lineales.
 El método de los elementos finitos de análisis
  estructural permite al diseñador la detección del
  estrés, la vibración y problemas térmicos durante el
  proceso de diseño y evaluar cambios de diseño antes de
  la construcción de un prototipo posible. Así, la
  confianza en la aceptabilidad del prototipo se mejora.
  Por otra parte, si se utiliza correctamente, el método
  puede reducir el número de prototipos que necesitan ser
  construidos.
 A pesar de que el método de los elementos finitos se
  utilizó inicialmente para el análisis estructural, esto
  desde entonces se ha adaptado a muchas otras
  disciplinas de la ingeniería y de la física
  matemática, tales como flujo de fluidos, transferencia
  de calor, los potenciales electromagnéticos, mecánica de
  suelos y la acústica .
