1. COMUNICACIÓN
INALAMBRICA
SATELITAL
Patricia Romero
María Fernanda vaca
Luis Fernando Rangel

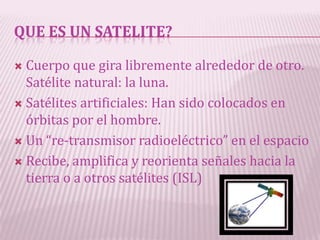

2. QUE ES UN SATELITE?
 Cuerpo que gira libremente alrededor de otro.
Satélite natural: la luna.
 Satélites artificiales: Han sido colocados en
órbitas por el hombre.
 Un “re-transmisor radioeléctrico” en el espacio
 Recibe, amplifica y reorienta señales hacia la
tierra o a otros satélites (ISL)

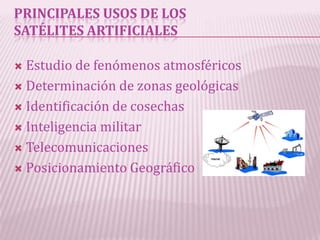

3. PRINCIPALES USOS DE LOS
SATÉLITES ARTIFICIALES
 Estudio de fenómenos atmosféricos
 Determinación de zonas geológicas
 Identificación de cosechas
 Inteligencia militar
 Telecomunicaciones
 Posicionamiento Geográfico

4. TIPOS DE SATÉLITES
 GEO: A 36000 Km.(~5,6 del radio de la
tierra)Período orbital 23 h, 56 min. y 4 seg.
 MEO: Altura entre 10.075 y 20.150 Km. Su
posición relativa respecto a la superficie no esfija.
 LEO: Situados a 1.500 Km. por término medio
Períodos orbitales se encuentran entre los 90 ylos
120 minutos. Constelación de satélites.

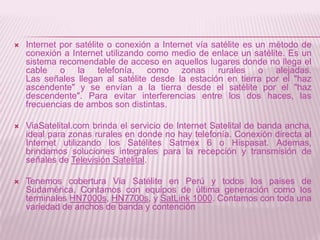

5.  Internet por satélite o conexión a Internet vía satélite es un método de
conexión a Internet utilizando como medio de enlace un satélite. Es un
sistema recomendable de acceso en aquellos lugares donde no llega el
cable o la telefonía, como zonas rurales o alejadas.
Las señales llegan al satélite desde la estación en tierra por el "haz
ascendente" y se envían a la tierra desde el satélite por el "haz
descendente". Para evitar interferencias entre los dos haces, las
frecuencias de ambos son distintas.
 ViaSatelital.com brinda el servicio de Internet Satelital de banda ancha,
ideal para zonas rurales en donde no hay telefonía. Conexión directa al
Internet utilizando los Satélites Satmex 6 o Hispasat. Ademas,
brindamos soluciones integrales para la recepción y transmisión de
señales de Televisión Satelital.
 Tenemos cobertura Via Satélite en Perú y todos los paises de
Sudamérica. Contamos con equipos de última generación como los
terminales HN7000s, HN7700s, y SatLink 1000. Contamos con toda una
variedad de anchos de banda y contención

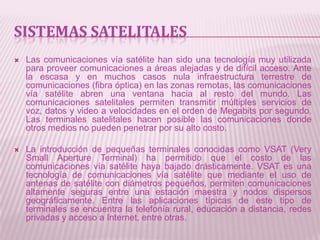

6. SISTEMAS SATELITALES
 Las comunicaciones vía satélite han sido una tecnología muy utilizada
para proveer comunicaciones a áreas alejadas y de difícil acceso. Ante
la escasa y en muchos casos nula infraestructura terrestre de
comunicaciones (fibra óptica) en las zonas remotas, las comunicaciones
vía satélite abren una ventana hacia al resto del mundo. Las
comunicaciones satelitales permiten transmitir múltiples servicios de
voz, datos y video a velocidades en el orden de Megabits por segundo.
Las terminales satelitales hacen posible las comunicaciones donde
otros medios no pueden penetrar por su alto costo.
 La introducción de pequeñas terminales conocidas como VSAT (Very
Small Aperture Terminal) ha permitido que el costo de las
comunicaciones vía satélite haya bajado drásticamente. VSAT es una
tecnología de comunicaciones vía satélite que mediante el uso de
antenas de satélite con diámetros pequeños, permiten comunicaciones
altamente seguras entre una estación maestra y nodos dispersos
geográficamente. Entre las aplicaciones típicas de este tipo de
terminales se encuentra la telefonía rural, educación a distancia, redes
privadas y acceso a Internet, entre otras.

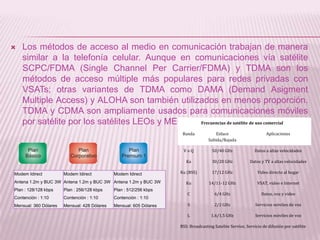

7.  Los métodos de acceso al medio en comunicación trabajan de manera
similar a la telefonía celular. Aunque en comunicaciones vía satélite
SCPC/FDMA (Single Channel Per Carrier/FDMA) y TDMA son los
métodos de acceso múltiple más populares para redes privadas con
VSATs; otras variantes de TDMA como DAMA (Demand Asigment
Multiple Access) y ALOHA son también utilizados en menos proporción.
TDMA y CDMA son ampliamente usados para comunicaciones móviles
por satélite por los satélites LEOs y MEOs. Frecuencias de satélite de uso comercial
Banda Enlace Aplicaciones
Subida/Bajada
VoQ 50/40 GHz Datos a altas velocidades
Ka 30/20 GHz Datos y TV a altas velocidades
Modem Idirect Modem Idirect Modem Idirect Ku (BSS) 17/12 GHz Video directo al hogar
Antena 1.2m y BUC 3W Antena 1.2m y BUC 3W Antena 1.2m y BUC 3W Ku 14/11-12 GHz VSAT, video e Internet
Plan : 128/128 kbps Plan : 256/128 kbps Plan : 512/256 kbps
C 6/4 GHz Datos, voz y video
Contención : 1:10 Contención : 1:10 Contención : 1:10
Mensual: 360 Dólares Mensual: 428 Dólares Mensual: 605 Dólares S 2/2 GHz Servicios móviles de voz
L 1.6/1.5 GHz Servicios móviles de voz
BSS: Broadcasting Satelite Service, Servicio de difusión por satélite

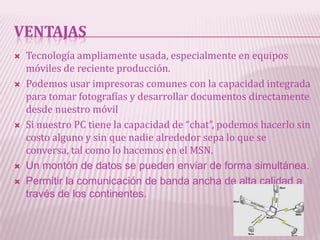

8. VENTAJAS
 Tecnología ampliamente usada, especialmente en equipos
móviles de reciente producción.
 Podemos usar impresoras comunes con la capacidad integrada
para tomar fotografías y desarrollar documentos directamente
desde nuestro móvil
 Si nuestro PC tiene la capacidad de “chat”, podemos hacerlo sin
costo alguno y sin que nadie alrededor sepa lo que se
conversa, tal como lo hacemos en el MSN.
 Un montón de datos se pueden enviar de forma simultánea.
 Permitir la comunicación de banda ancha de alta calidad a
través de los continentes.

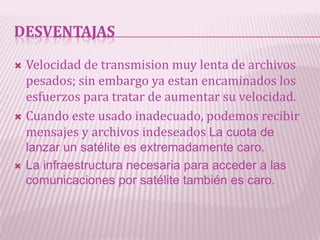

9. DESVENTAJAS
 Velocidad de transmision muy lenta de archivos
pesados; sin embargo ya estan encaminados los
esfuerzos para tratar de aumentar su velocidad.
 Cuando este usado inadecuado, podemos recibir
mensajes y archivos indeseados La cuota de
lanzar un satélite es extremadamente caro.
 La infraestructura necesaria para acceder a las
comunicaciones por satélite también es caro.

10. EMPRESAS QUE
PRESTAN EL SERVICIO
SATELITAL

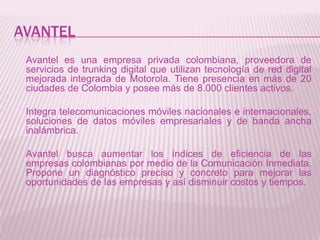

11. AVANTEL
Avantel es una empresa privada colombiana, proveedora de
servicios de trunking digital que utilizan tecnología de red digital
mejorada integrada de Motorola. Tiene presencia en más de 20
ciudades de Colombia y posee más de 8.000 clientes activos.
Integra telecomunicaciones móviles nacionales e internacionales,
soluciones de datos móviles empresariales y de banda ancha
inalámbrica.
Avantel busca aumentar los índices de eficiencia de las
empresas colombianas por medio de la Comunicación Inmediata.
Propone un diagnóstico preciso y concreto para mejorar las
oportunidades de las empresas y así disminuir costos y tiempos.

12. El portafolio de Avantel integra los siguientes beneficios:
 Servicios de voz vía trunking digital.
 Acceso telefónico desde y hacia cualquier destino.
 Mensajes de texto.
 Soluciones móviles empresariales.
 Soluciones de banda ancha inalámbrica.
 Redes de comunicación corporativas.
 Localización satelital.
Por estas y muchas más razones, en Avantel se encuentran
las soluciones de valor agregado más adecuadas para las
empresas colombianas

13. LOCALIZACION SATELITAL - GPS
 Avantel cuenta con aplicaciones de localización
portátil que por un sistema de GPS genera
reportes de localización configurable por
tiempo y eventos, con mensajes para informar
novedades, históricos de recorrido, genera
alertas y todo lo necesario para controlar la
operación de su negocio

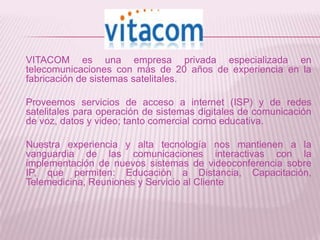

14. VITACOM es una empresa privada especializada en
telecomunicaciones con más de 20 años de experiencia en la
fabricación de sistemas satelitales.
Proveemos servicios de acceso a internet (ISP) y de redes
satelitales para operación de sistemas digitales de comunicación
de voz, datos y video; tanto comercial como educativa.
Nuestra experiencia y alta tecnología nos mantienen a la
vanguardia de las comunicaciones interactivas con la
implementación de nuevos sistemas de videoconferencia sobre
IP, que permiten: Educación a Distancia, Capacitación,
Telemedicina, Reuniones y Servicio al Cliente

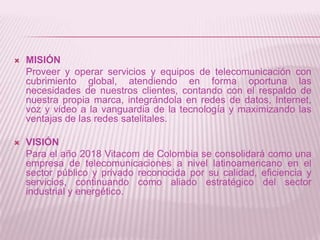

15.  MISIÓN
Proveer y operar servicios y equipos de telecomunicación con
cubrimiento global, atendiendo en forma oportuna las
necesidades de nuestros clientes, contando con el respaldo de
nuestra propia marca, integrándola en redes de datos, Internet,
voz y video a la vanguardia de la tecnología y maximizando las
ventajas de las redes satelitales.
 VISIÓN
Para el año 2018 Vitacom de Colombia se consolidará como una
empresa de telecomunicaciones a nivel latinoamericano en el
sector público y privado reconocida por su calidad, eficiencia y
servicios, continuando como aliado estratégico del sector
industrial y energético.

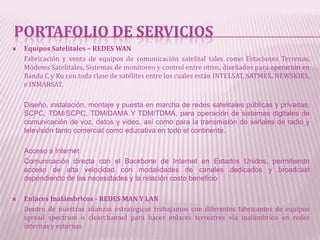

16. PORTAFOLIO DE SERVICIOS
 Equipos Satelitales – REDES WAN
Fabricación y venta de equipos de comunicación satelital tales como Estaciones Terrenas,
Módems Satelitales, Sistemas de monitoreo y control entre otros, diseñados para operación en
Banda C y Ku con toda clase de satélites entre los cuales están INTELSAT, SATMEX, NEWSKIES,
e INMARSAT.
Diseño, instalación, montaje y puesta en marcha de redes satelitales públicas y privadas,
SCPC, TDM/SCPC, TDM/DAMA Y TDM/TDMA, para operación de sistemas digitales de
comunicación de voz, datos y video, así como para la transmisión de señales de radio y
televisión tanto comercial como educativa en todo el continente.
Acceso a Internet
Comunicación directa con el Backbone de Internet en Estados Unidos, permitiendo
acceso de alta velocidad con modalidades de canales dedicados y broadcast
dependiendo de las necesidades y la relación costo beneficio
 Enlaces Inalámbricos - REDES MAN Y LAN
Dentro de nuestras alianzas estratégicas trabajamos con diferentes fabricantes de equipos
spread spectrum o clearchannel para hacer enlaces terrestres vía inalámbrico en redes
internas y externas

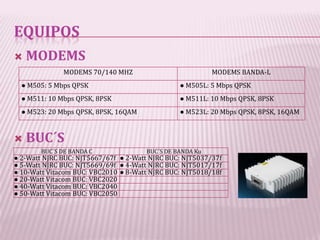

17. EQUIPOS
 MODEMS
MODEMS 70/140 MHZ MODEMS BANDA-L
● M505: 5 Mbps QPSK ● M505L: 5 Mbps QPSK
● M511: 10 Mbps QPSK, 8PSK ● M511L: 10 Mbps QPSK, 8PSK
● M523: 20 Mbps QPSK, 8PSK, 16QAM ● M523L: 20 Mbps QPSK, 8PSK, 16QAM
 BUC´S
BUC´S DE BANDA C BUC´S DE BANDA Ku
● 2-Watt NJRC BUC: NJT5667/67f ● 2-Watt NJRC BUC: NJT5037/37f
● 5-Watt NJRC BUC: NJT5669/69f ● 4-Watt NJRC BUC: NJT5017/17f
● 10-Watt Vitacom BUC: VBC2010 ● 8-Watt NJRC BUC: NJT5018/18f
● 20-Watt Vitacom BUC: VBC2020
● 40-Watt Vitacom BUC: VBC2040
● 50-Watt Vitacom BUC: VBC2050

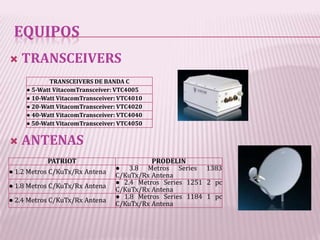

18. EQUIPOS
 TRANSCEIVERS
TRANSCEIVERS DE BANDA C
● 5-Watt VitacomTransceiver: VTC4005
● 10-Watt VitacomTransceiver: VTC4010
● 20-Watt VitacomTransceiver: VTC4020
● 40-Watt VitacomTransceiver: VTC4040
● 50-Watt VitacomTransceiver: VTC4050
 ANTENAS
PATRIOT PRODELIN
● 3.8 Metros Series 1383
● 1.2 Metros C/KuTx/Rx Antena
C/KuTx/Rx Antena
● 2.4 Metros Series 1251 2 pc
● 1.8 Metros C/KuTx/Rx Antena
C/KuTx/Rx Antena
● 1.8 Metros Series 1184 1 pc
● 2.4 Metros C/KuTx/Rx Antena
C/KuTx/Rx Antena
