Una red es una interconexión de computadoras que permite compartir información y recursos a través de un medio de comunicación. Los componentes clave de una red incluyen dispositivos como routers, modems, switches y hubs, así como diferentes topologías como bus, anillo, estrella y malla. Las redes también se clasifican según su alcance, como LAN, MAN y WAN, y pueden ser cableadas o inalámbricas usando tecnologías como Wi-Fi, Bluetooth y WiMax.

1. Lo básicosobreredes …

2. ¿Que es una red?

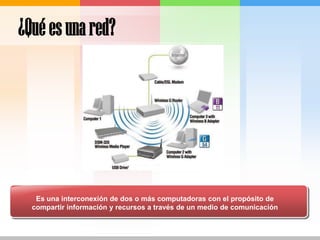

3. ¿Quéesuna red?Es una interconexión de dos o más computadoras con el propósito de compartir información y recursos a través de un medio de comunicación

4. Componentes de una red

5. Elementos de una red :

6. Dispositivos de una red : RouterUn dispositivo dedicado a la tarea de administrar el tráfico de información que circula por una red de computadoras.

7. Vistas de un router :Vista trasera de un routerVista frontal de un router

8. Significado de los led de un router :

9. Dispositivos de una red : ModemEs un periférico utilizado para transferir información entre varios equipos a través de un medio de transmisión

10. Vistas de un Modem:

11. Dispositivos de una red : SwitchUn Switch es un dispositivo de red que funciona como un repartidor y sirve para segmentar una red en diferentes dominios de difusión.

12. Dispositivos de una red : HubsUn hub es un equipo de redes que permite conectar entre sí otros equipos o dispositivos retransmitiendo los paquetes de datos desde cualquiera de ellos hacia todos los demás.

13. Topologías de red

14. Topología de Bustiene todos sus nodos conectados directamente a un enlace y no tiene ninguna otra conexión entre nodos

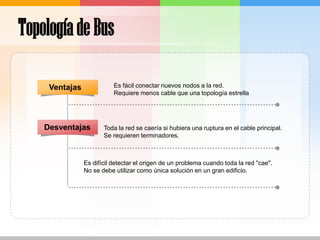

15. Topología de BusEs fácil conectar nuevos nodos a la red.Requiere menos cable que una topología estrellaVentajasDesventajasToda la red se caería si hubiera una ruptura en el cable principal.Se requieren terminadores.Es difícil detectar el origen de un problema cuando toda la red "cae".No se debe utilizar como única solución en un gran edificio.

16. Topología de AnilloSe compone de un solo anillo cerrado formado por nodos y enlaces, en el que cada nodo está conectado solamente con los dos nodos que tiene a los lados.

17. Topología de AnilloRequiere menos cable que una topología estrellaSe puede operar a grandes velocidadeslos mecanismos para evitar colisiones son sencillosVentajasDesventajasUna ruptura de cable o fallo de un nodo afecta a toda la redLa topología de anillo utiliza más cable que la de bus.En algunos tipos de topologías de anillo es necesario bajar todo el sistema para agregar nodos.

18. Topología de EstrellaTiene un nodo central desde el que salen todos los enlaces hacia los demás nodos. Por el nodo central, generalmente ocupado por un hub, pasa toda la información que circula por la red.

19. Topología de EstrellaGran facilidad de instalación.Posibilidad de desconectar elementos de red sin causar problemas.Facilidad para la detección de fallo y su reparación.VentajasDesventajasRequiere más cable que la topología de bus.Un fallo en el concentrador provoca el aislamiento de todos los nodos a él conectados.Se han de comprar hubs o concentradores.

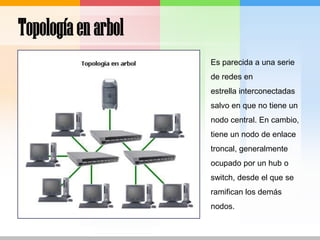

20. Topología en arbolEs parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central. En cambio, tiene un nodo de enlace troncal, generalmente ocupado por un hub o switch, desde el que se ramifican los demás nodos.

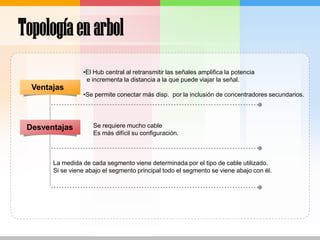

21. Topología en arbolEl Hub central al retransmitir las señales amplifica la potencia e incrementa la distancia a la que puede viajar la señal.Se permite conectar más disp. por la inclusión de concentradores secundarios.VentajasSe requiere mucho cableEs más difícil su configuración.DesventajasLa medida de cada segmento viene determinada por el tipo de cable utilizado.Si se viene abajo el segmento principal todo el segmento se viene abajo con él.

22. Topología en mallaEs una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por diferentes caminos.

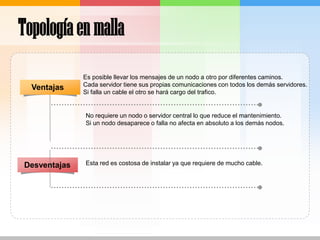

23. Topología en mallaEs posible llevar los mensajes de un nodo a otro por diferentes caminos.Cada servidor tiene sus propias comunicaciones con todos los demás servidores.Si falla un cable el otro se hará cargo del trafico.VentajasNo requiere un nodo o servidor central lo que reduce el mantenimiento.Si un nodo desaparece o falla no afecta en absoluto a los demás nodos.Esta red es costosa de instalar ya que requiere de mucho cable.Desventajas

24. Tipos de cable usadosEn una red

25. Tipos de cables usados

26. Tipos de cables usados

27. Clasificación de las redes

28. Tec. DeconmutacionAlcanceEnlaceAplicacionPertenenciaClasificación de lasredesLAN, WAN,MANWLAN, WWAN, WMANPúblicasPrivadasAcadémicas, bancarias, militar, etcMensajes, circuitos, paquetes, celdasPunto a puntoMultipunto

29. Poralcance: LAN1Diámetro de unos pocos kilómetros (2Km aproximadamente).2Pertenecen a una sola organización o empresa3Alta confiabilidad y bajas tasas de error.4Alta confiabilidad y bajas tasas de error.

30. Poralcance: LAN

31. Poralcance: MAN1Cubren extensiones mayores como puede ser una ciudad o un distrito2Comprenden un área de unos 10 kilómetros.

32. Poralcance: WANCubren una amplia región geográfica, a menudo un país o un continenteSu tamaño puede oscilarentre 100 y 1000 kilómetros.

33. Red inalambricaEs una red en la que dos o más terminales se pueden comunicar sin la necesidad de una conexión por cable.Se basan en un enlace que utiliza ondas electromagnética (radio e infrarrojo) en lugar de cableado estándarPermiten que los dispositivos remotos se conecten sin dificultad, ya se encuentren a unos metros de distancia como a varios kilómetros.

34. Categorías de redesinalambricas

35. Redes inalámbricas WPANDefiniciónIncluye redes inalámbricas de corto alcance que abarcan un área de algunas decenas de metros.UsosPrincipalesDe usa generalmente para conectar dispositivos periféricos como impresoras, teléfonos móviles y electrodomésticos a un ordenador sin conexión por cables.

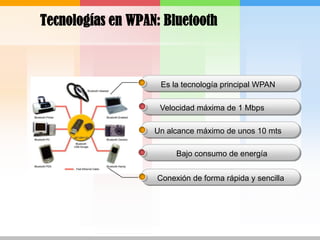

36. Tecnologías en WPAN: BluetoothEs la tecnología principal WPANVelocidad máxima de 1 MbpsUn alcance máximo de unos 10 mtsBajo consumo de energíaConexión de forma rápida y sencilla

37. Tecnologías en WPAN: ZigbeeConsta de 3 tipos de dispositivos: El coordinador es el cerebro de la operación, el router une la información desde y hacia el Dispositivos finales.

38. Tecnologías en WPAN: InfrarrojosSe pueden utilizar para crear conexiones inalámbricas en un radio de unos pocos metros, con velocidades que puedan alcanzar unos pocos megabits por segundo.

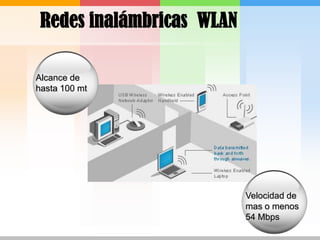

39. Redes inalámbricas WLANAlcance de hasta 100 mtVelocidad de mas o menos 54 Mbps

40. Tecnologias en WLAN: Wi-fiVelocidadmáxima de 54 MbpsIEEE 802.11EstandaresquecertificaEs una red de tamaño medio que utiliza la frecuencia de radio 802.11a, 802.11b o 802.11g y la 802.11n

41. Dispositivosusados en Wi-fiPuntos de accesoRouterDisp. De recepcion Funcionan a modo de emisor remoto, es decir, en lugares donde la señal Wi-Fi del router no tenga suficiente radio se colocan estos dispositivos.

42. Tecnologias en WLAN: HiperLAN2Permite a los usuarios alcanzar una velocidad máxima de 54 MbpsTransmite dentro del rango de frecuencias de 5150 y 5300 MHz.Los servicios básicos son transmisión de datos, sonido, y vídeo.

43. Redes inalámbricas WMANQuees WMAN Las WMAN se basan en el estándar IEEE 802.16. Los bucles locales inalámbricos ofrecen una velocidad total efectiva de 1 a 10 Mbps, con un alcance de 4 a 10 kilómetros.

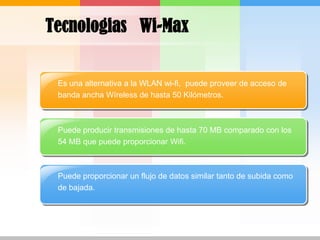

44. TecnologiasWi-MaxEs una alternativa a la WLAN wi-fi, puede proveer de acceso de banda ancha Wíreless de hasta 50 Kilómetros.Puede producir transmisiones de hasta 70 MB comparado con los 54 MB que puede proporcionar Wifi.Puede proporcionar un flujo de datos similar tanto de subida como de bajada.

45. Redes inalámbricas WWANLa conectividad es perfecta y ubicua se puede mantener una conexión sin interrupciones.

46. Muchas Gracias
