2. Un diagrama de casos de uso
es una representación gráfica
de parte o el total de los
actores y casos de uso del
sistema, incluyendo sus
interacciones.
3. Diagramas de Caso de Uso
¿Qué es?
Todo sistema tiene como Un diagrama de casos de
mínimo un diagrama de uso muestra, los distintos
caso de uso que es una requisitos funcionales que
representación gráfica se esperan de una
del entorno del sistema aplicación o sistema y
(actores) y su cómo se relaciona con su
funcionalidad principal entorno (usuarios u otras
(casos de uso). aplicaciones).
5. Actor
Representa quien o que
inicia una acción dentro del
sistema, en otras palabras,
es simplemente un rol que
es llevado acabo por una
persona o cosa. Un Actor en
un diagrama Uso-Caso es
representado por una figura
en forma de persona.
ACTOR:

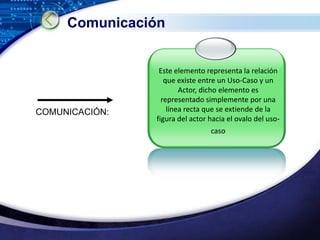

6. Comunicación
Este elemento representa la relación
que existe entre un Uso-Caso y un
Actor, dicho elemento es
representado simplemente por una
COMUNICACIÓN: línea recta que se extiende de la
figura del actor hacia el ovalo del uso-
caso
7. Límite de Sistema:
Empleado para delimitar los
límites del sistema, y
representado por un rectángulo
con color de fondo distintivo.
LIMITE DE SISTEMA:
8. Casos de Uso
Representa quien o que
inicia una acción dentro del
un caso de uso es una tarea
que debe de poder llevarse
a cabo con el apoyo del
sistema que se esta
CASO DE USO:
desarrollando.
Se representa mediante un
ovalo.
9. Ejemplo
El siguiente diagrama muestra la funcionalidad de un
Sistema Restaurante muy simple:
10. Ejemplo
El actor Crítico de comidas puede Probar
la comida, Pagar la comida, o Beber
vino. Sólo el actor Chef puede Preparar
la comida. Podría ser que ambos Patrón
y Cajero estén involucrados en el caso
de uso Pagar la comida. El marco define
los límites del sistema Restaurante, por
ejemplo, los casos de uso se muestran
como parte del sistema que está siendo
modelado, los actores no.

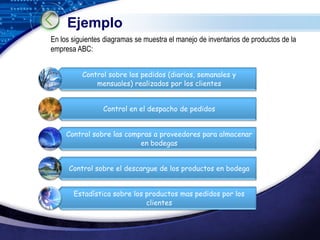

11. Ejemplo
En los siguientes diagramas se muestra el manejo de inventarios de productos de la
empresa ABC:
Control sobre los pedidos (diarios, semanales y
mensuales) realizados por los clientes
Control en el despacho de pedidos
Control sobre las compras a proveedores para almacenar
en bodegas
Control sobre el descargue de los productos en bodega
Estadística sobre los productos mas pedidos por los
clientes
12.
13.
14.
15.
16.
17. Según el proceso de atención de pacientes en la unidad
de cuidados intensivos UCI, se han realizado los
siguientes diagramas de caso de uso que tratan de
modelar este sistema:
• Registro de ingreso de pacientes a la unidad
• Registro de medicamentos y procedimientos en pacientes
• Registro de especialistas en la unidad para la atención de pacientes
• Registro de diagnósticos de los pacientes que ingresan al hospital
18.
19.
20.
21.

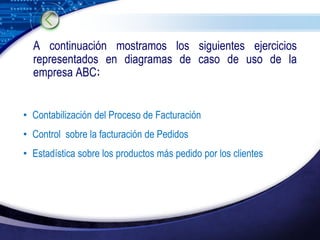

22. A continuación mostramos los siguientes ejercicios
representados en diagramas de caso de uso de la
empresa ABC:

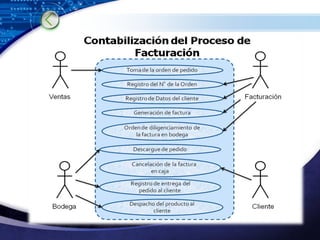

• Contabilización del Proceso de Facturación
• Control sobre la facturación de Pedidos
• Estadística sobre los productos más pedido por los clientes
