1. Concreto translúcido

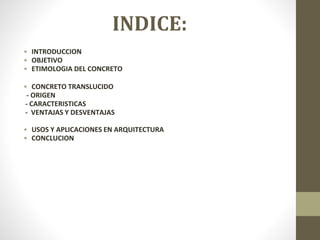

2. INDICE:
• INTRODUCCION
• OBJETIVO
• ETIMOLOGIA DEL CONCRETO
• CONCRETO TRANSLUCIDO
- ORIGEN
- CARACTERISTICAS
- VENTAJAS Y DESVENTAJAS
• USOS Y APLICACIONES EN ARQUITECTURA
• CONCLUCION

3. INTRODUCCION:
Hoy en día la tecnología del concreto ha dejado de ser una ciencia joven, la
gran cantidad de trabajos de investigación durante este periodo respalda
esta afirmación, actualmente los concretos no son fabricados solo con
agregados, agua y cemento, existen adiciones minerales y aditivos químicos,
que ya han pasado a formar parte de una mezcla de concreto convencional.
Uno de los concretos de alto desempeño es el concreto translucidos y el
litracon, siendo quizás las mejores representaciones de la evolución de la
tecnología del concreto, sus características optimizadas simplemente hacen
de estos concretos los más adecuados para gran cantidad de aplicaciones.
El Concreto traslucido es un reciente material desarrollado en México el cual
posee características similares a las del hormigón, pero con la gran
diferencia de que permite el traspaso de la luz a través de sus superficies,
forma parte de una gama de innovaciones tecnológicas que van
apareciendo. Este concreto promete estar en la vanguardia de la
construcción.

4. OBJETIVO:
• Dar a conocer este nuevo producto para así por usar
o ejemplar, según los requerimiento dé cada obra.
• Crear ambientes con mayor iluminación, en ambientes
cerrados.
• Reducir en el uso de luz artificial, lo que permitiría una
disminución en las emisiones de gases de efecto invernadero.
• Comparar el concreto translucido con el concreto tradicional.
• Comparar dos productos que existen en el mercado unos de
ellos es translucido y el otro se asemeja a la translucidez.

6. DEFINICION CONCRETO
TRANSLUCIDO
Es un concreto polimèro compuesto a base de emplea cemento blanco,
agregados finos, agregados gruesos, fibras y agua màs el aditivo Ilum.
Permite el paso de la luz y desarrolla caracterìsticas mecànicas superiores
al del concreto tradicional.
Imagen 1. Muro aparente, Italia, Italcementi Group utilizo i.light®

7. DENOMINACION COMERCIAL
Hormigón translúcido.
•- Casas comerciales: Litracon, Luccon, Concretos translúcidos (C.T.)
Imagen 2. Litracon imagen 3. Bloques de Lucco

8. COMPONENTES DEL
CONCRETO TRANSLUCIDO
• Cemento blanco
• Agregados finos
• agregados gruesos
• Fibra de vidrio
• Agua
• Aditivos extras(Ilum)
Imagen 4. Bloque concreto translucido

9. CEMENTO BLANCO
El cemento blanco es una variedad de cemento que se fabrica apartir
de materias primas cuidadosamente seleccionadas de modo que
practicamente no contenga hierro u otros materiales que le den color.
Imagen 5. Material cemento blanco

10. Imagen 6.Fibra Tipo E: Es
el tipo de fibra más
empleado, se caracteriza
por sus propiedades
eléctricas, representa el
90% de refuerzo para
composites

11. ILIUM
Es un aditivo para producir
concreto que permite el paso
de la luz atravès de èl,
ademas de mejorar algunas
cracteristicas mecanicas:
Resistencias ala compresiòn
de hasta 4500kg/cm2
Imagen 7. Ilium,Hormigón translúcido vertido in-situ

12. VENTAJAS DEL ILIUM:
•Gran cohesividad.
•Alta resistencia y durabilidad.
•Presenta un aspecto uniforme.
•Disminuye gastos en iluminación.
•Se maneja en distintos tipos de acabado.
•Apto tanto en interiores como en exteriores.
•Puede pigmentarse con una amplia gama de colores.
•La translucidez puede ser moderada desde el momento de la
fabricación.
•Las dimensiones pueden adaptarse a las necesidades del cliente
o del proyecto.
•Menor fisuración y mejor comportamiento en comparación al
concreto tradicional.
•Por sus altas propiedades mecánicas, permite diseñar elementos
con menores espesores.
•Descimbrado a las 24 horas de colado con un 70% de su
resistencia final.

13. •Para facilitar su aplicación en obra tenemos placas
prefabricadas de línea de las siguientes medidas:
•120 x 60 x 2.5 cm
•60 x 60 x 2.5 cm
•50 x 50 x 2.5 cm
•30 x 30 x 2.5 cm
•Usos: Pisos, muros, plafones, fachadas, mobiliario.

14. Imagen 8.FLUORITA COLOR VIOLETA

16. CARACTERISTICAS DEL CONCRETO
TRANSLUCIDO
• Peso volumetrico hasta un 30% al del
concreto tradicional
• Nula absorcion al agua
• Puede ser descimbrado a las 48 hrs de
su colocacion
• Translucido hasta los dos metros de
espesor
• Adquiere 90% de su resistencia en
menos de 7 dias
• Minimiza los costos de mantenimiento
• Gran cohesividad
• Disminuye gastos en iluminacion
• Se maneja en distintos tipos de acabado
• Apto tanto como interiores como en
exteriores
• Resistente a la corrosion y a las altas
temperaturas
Imagen 9. Muros divisores interiores,
casa particular, italia

17. PROPIEDADES MECANICAS DEL
CONCRETO TRANSLUCIDO
❏ TRABAJABILIDAD
❏ RESISTENCIA
❏ CONSISTENCIA
❏ SEGREGACION
❏ EXUDACION
❏ DURABILIDAD

18. VENTAJAS DEL CONCRETO
TRANSLUCIDO
• 10 veces mas resistente
• 100% impermeable
• Son mas ligeros
• Permite el paso de la luz un 70%
• Mayor confort
• Ahorra el tartajeo o acabado
• Variedad de diseños
arquitectonicos
• Resite al ataque de sales
• Soporta altas temperaturas

19. DESVENTAJAS DEL CONCRETO
TRANSLUCIDO
• 15% O 20% mas costoso
• Al ser concreto resistene su
destruccion es muy dificil, esto
aunmeta los costos para su
demolicion
• Aun no se encuentra normado
como concreto estructural, su
uso exclusivo de maner
arquitectonica, a pesar de sus
ventajas fisicas y quimicas.
• Al ser un concreto nuevo tiene
poca difusiòn en cuanto a su
preparacion y colocacion en
obra, por tanto la mano de obra
se hace mas costosa.
Imagen 11.ladrillos de hormigón Litracon (Light
Transmitance Concrete)

20. APLICACIONES EN ARQUITECTURA

21. •Puerta de entrada principal de Museo Cella Septichora
Construcción de la puerta de Hormigón translúcido
Litracón, las juntas se realizan mediante aglutinante.
Arquitecto: A. Wilhemson, Á. Losonczi.

23. Pared interior en una casa en Sittensen, Alemania
Una nueva casa experimental fue construida al pueblo alemán, Sittensen, entre
Hamburgo y Bremen. El concepto del proyecto fue formado según los deseos de los
lectores de la revista alemana, ‘ Sch ö ner Wohnen ‘. Pidieron a la empresa, Litracón
producir una pared interior de Litracón blanco bloques como una partición interna entre en
pasillo y el cuarto de baño.
Arquitecto: Lohmann Architecten BDA

24. Quebrasol en una casa privada 2004
•Esta otra aplicación
arquitectónica de Litracón fue
realizada en una casa privada de
Budapest, Hungría. Consiste en
una pieza de hormigón
translúcida colocada en la
ventana del comedor. El sector
se ilumina durante todo el día;
por la mañana por los rayos del
sol y en la noche los rayos
penetran en la dirección opuesta.
Esta obra ganó el premio
Architectural Award of the
Hungarian Media en 2005.
•Arquitecto: Földes Architects,
Budapest

25. Fruängen Church, 2003
Este edificio parecido a un cubo fue sugerido para la nueva iglesia con
paredes hechas de Litracon, por el arquitecto suizo Arstiderne, para un
concurso del que resultó ser ganador, aunque la obra no se ha construido.
El aspecto parecido a una casa es conveniente para el centro suburbano. La
luz examina las paredes de 50cm de espesor que alivian la atmósfera des
espacio interior. Las sombras permanentemente móviles de los árboles
circundantes aparecen sobre la superficie interior de la pared como si el
edificio hubiese sido construido de papel de arroz.
Los arquitectos quisieron acentuar el contrate inherente en los materiales de
construcción, la presencia simbólica de la luz que atraviesa el material
pesado, transforma el cubo en una iglesia. Una maqueta a escala 1/33 fue
hecha de los prototipos del material para el concurso, porque esta era la única
manera de conseguir una imagen limpia sobre las condiciones de iluminación
de interiores y el comportamiento del material.
•Arquitecto: Arstiderne Arkitekter

29. BIBLIOGRAFIA
