1. UNIVERSIDAD JOSE CECILIO DEL VALLE DIBUJO DE LA CONTRUCCIÓN II Catedrático: Arq. Jorge Marulanda Procesos constructivos Presentado por

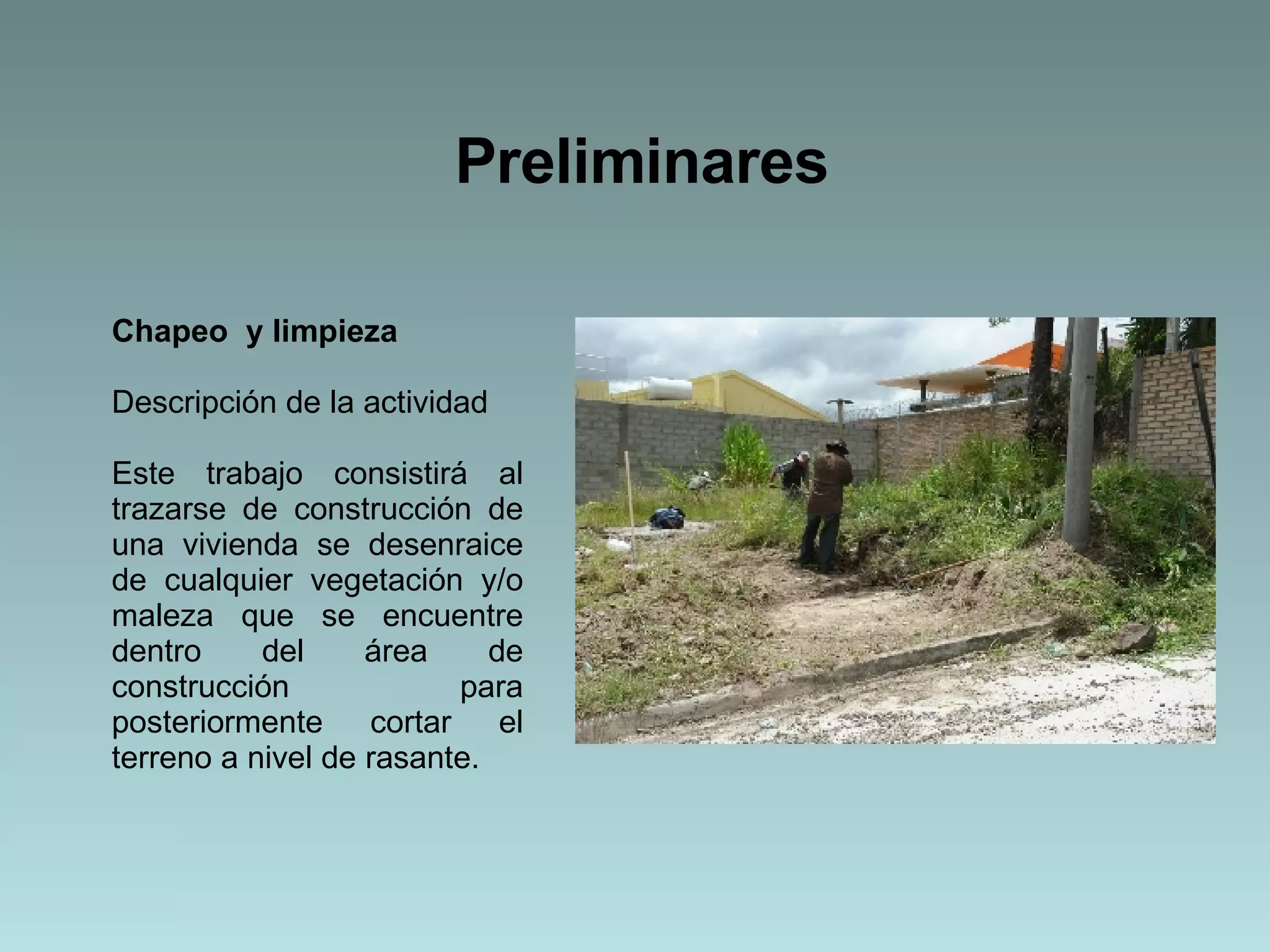

2. Preliminares Chapeo y limpieza Descripción de la actividad Este trabajo consistirá al trazarse de construcción de una vivienda se desenraice de cualquier vegetación y/o maleza que se encuentre dentro del área de construcción para posteriormente cortar el terreno a nivel de rasante.

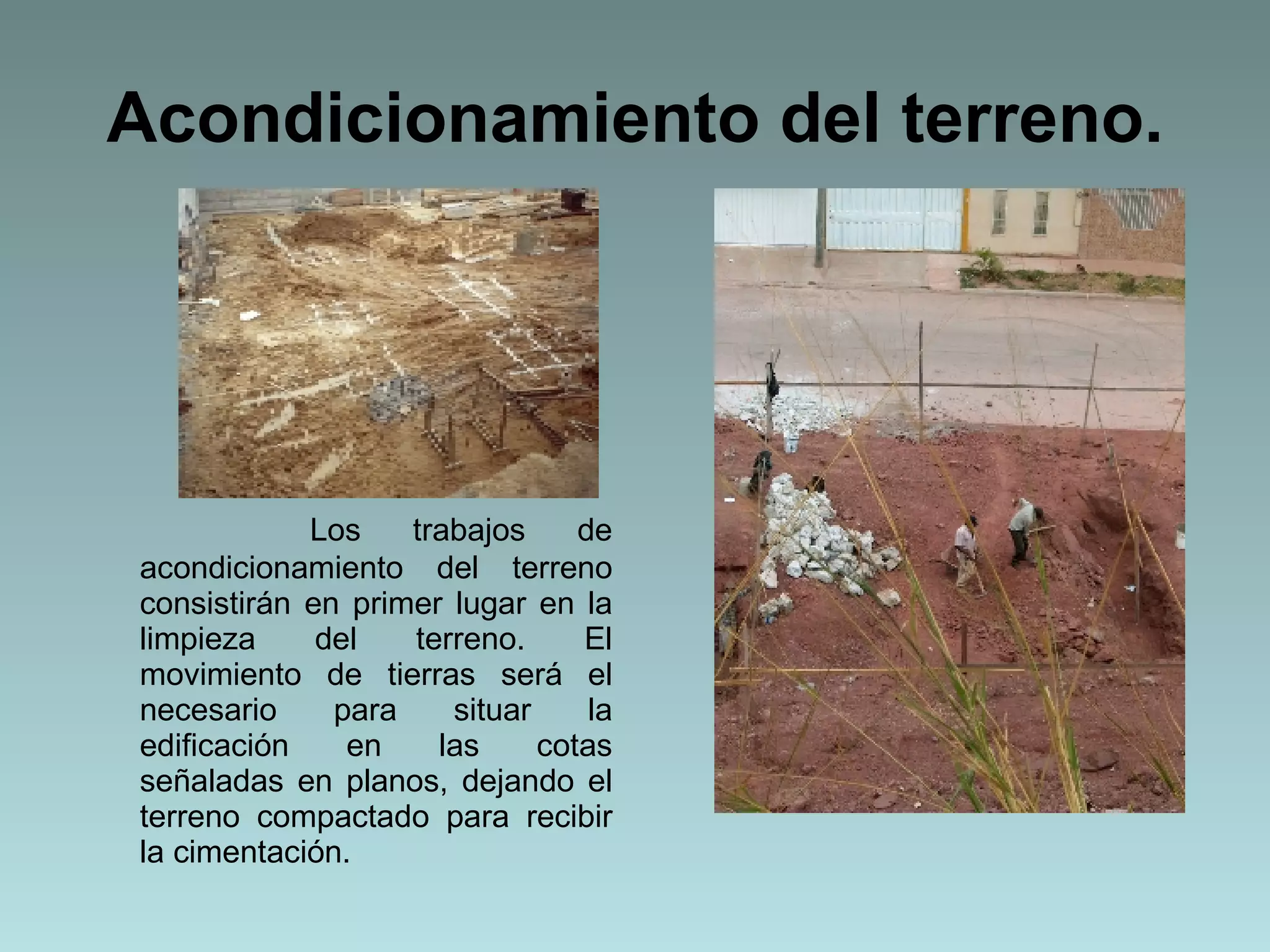

3. Acondicionamiento del terreno. Los trabajos de acondicionamiento del terreno consistirán en primer lugar en la limpieza del terreno. El movimiento de tierras será el necesario para situar la edificación en las cotas señaladas en planos, dejando el terreno compactado para recibir la cimentación.

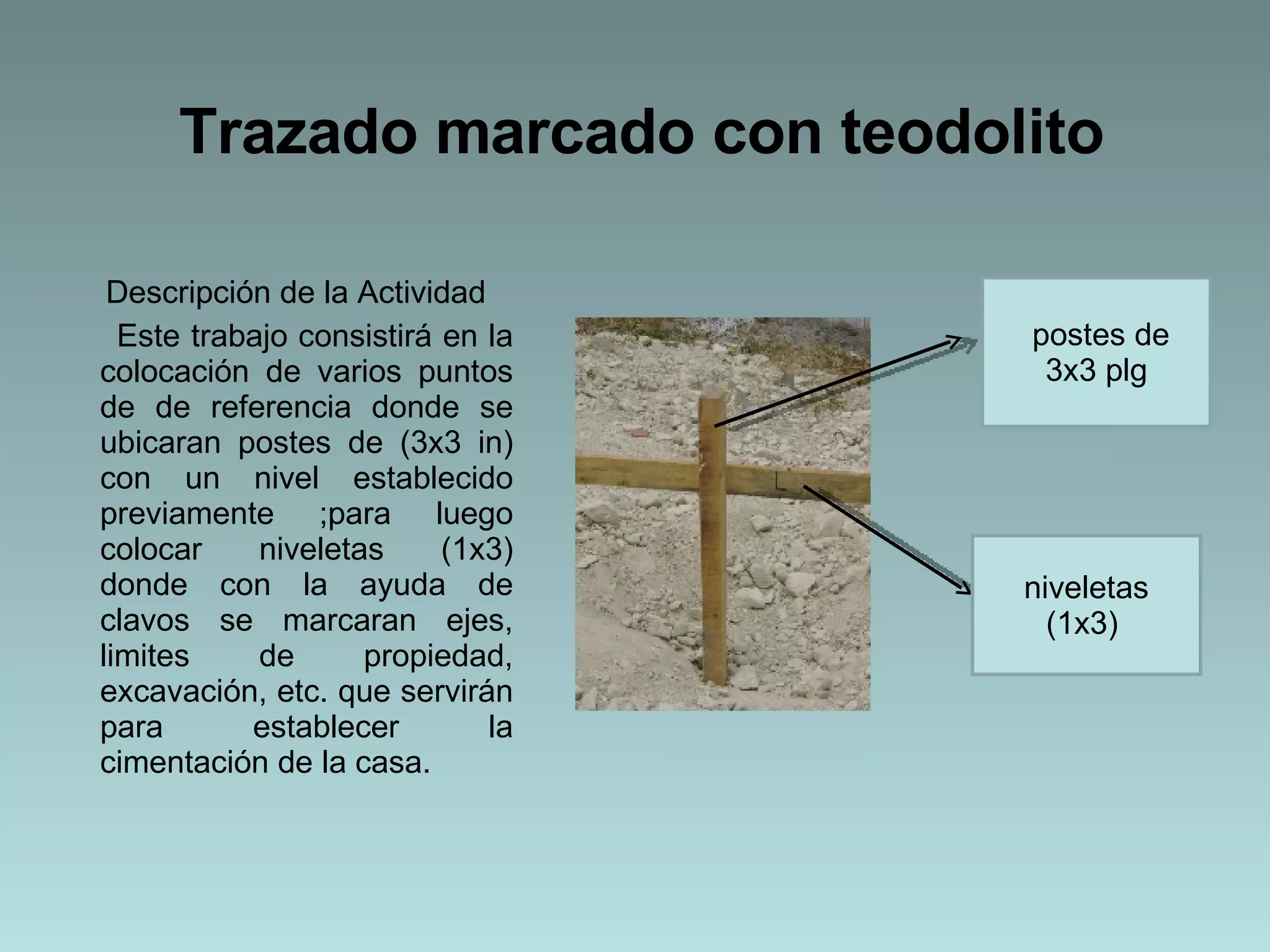

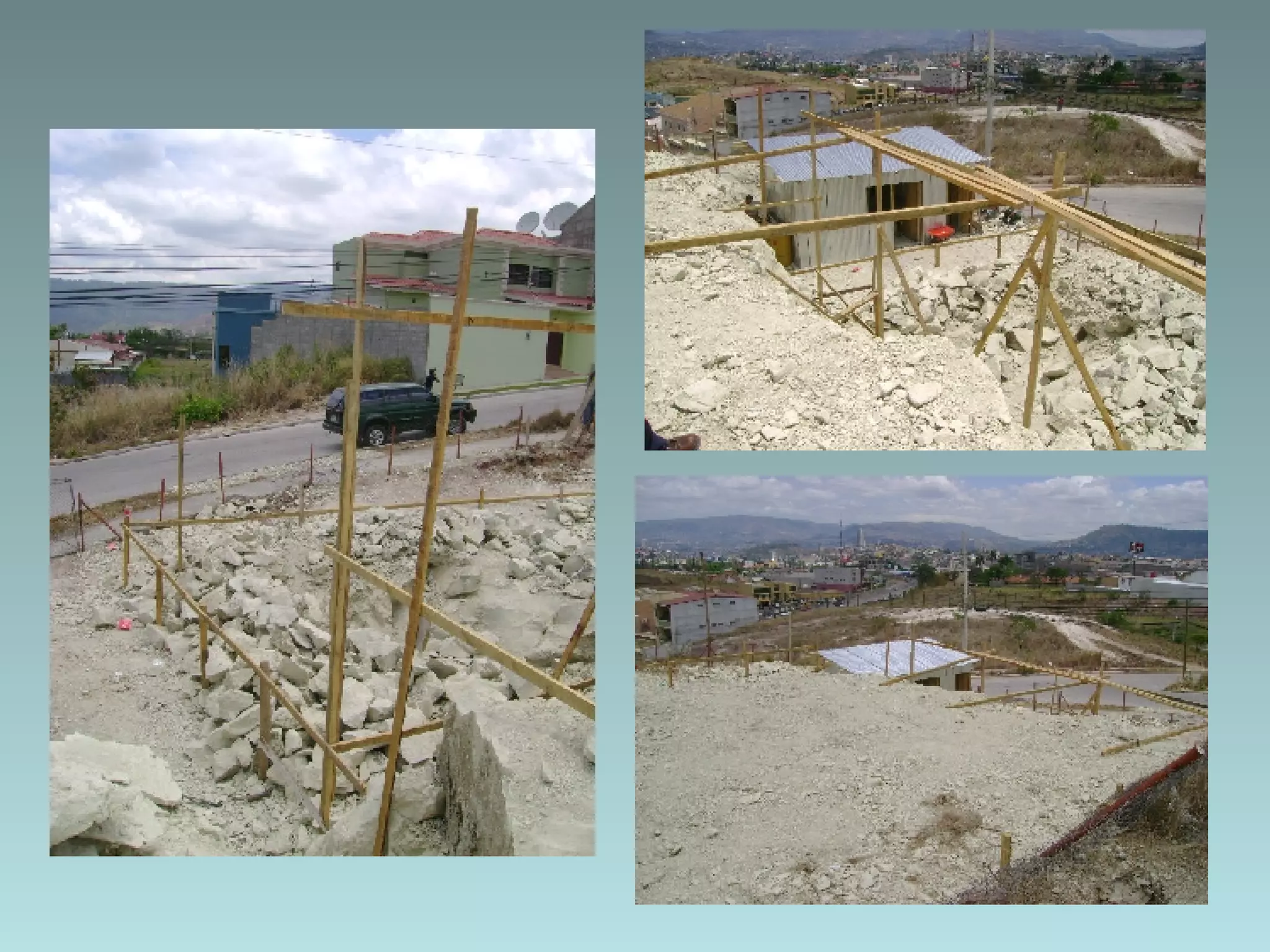

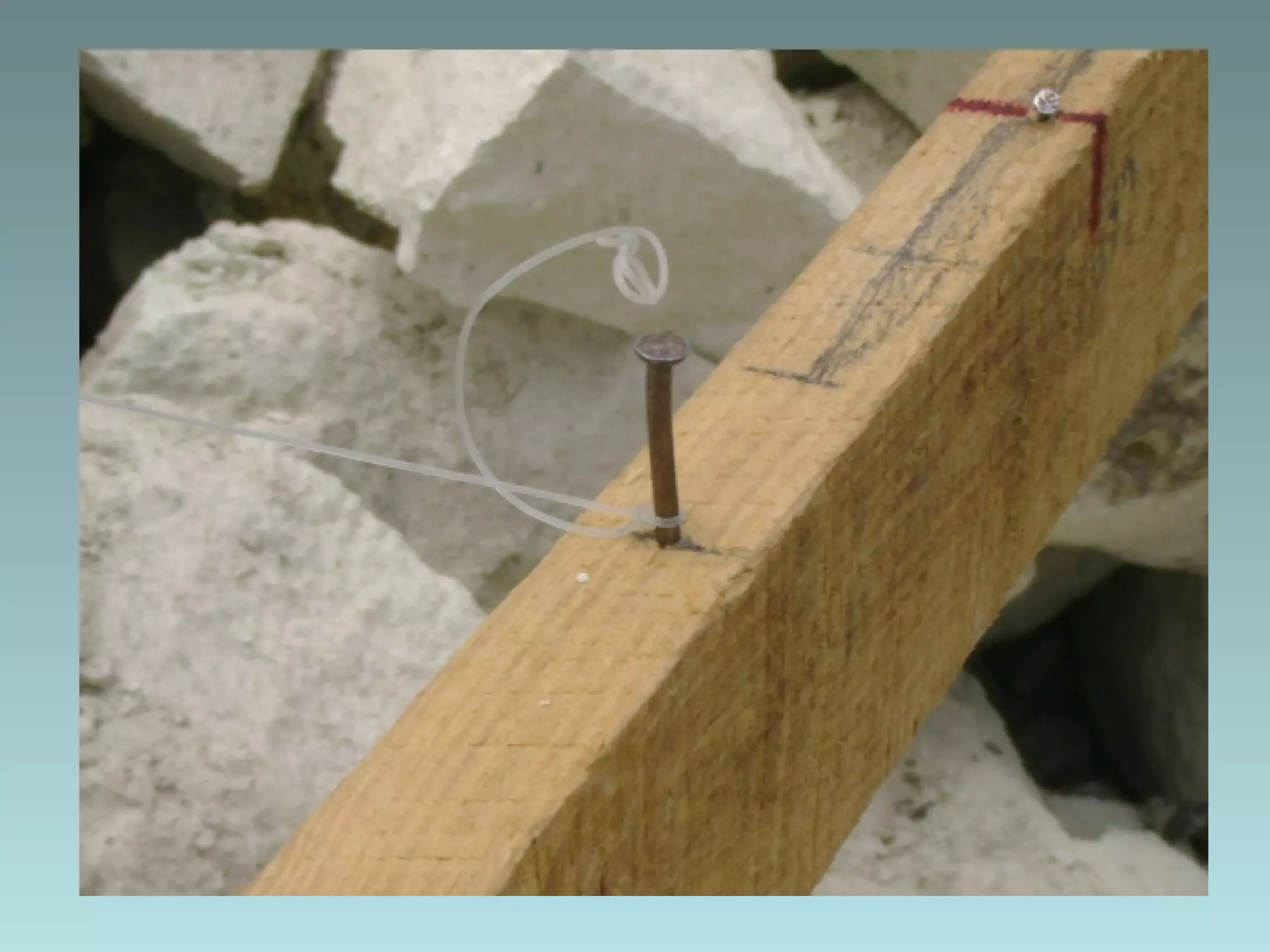

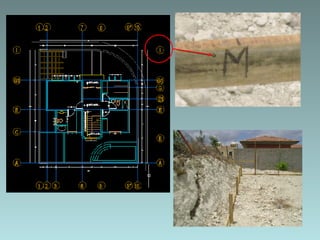

4. Descripción de la Actividad Este trabajo consistirá en la colocación de varios puntos de de referencia donde se ubicaran postes de (3x3 in) con un nivel establecido previamente ;para luego colocar niveletas (1x3) donde con la ayuda de clavos se marcaran ejes, limites de propiedad, excavación, etc. que servirán para establecer la cimentación de la casa. Trazado marcado con teodolito postes de 3x3 plg niveletas (1x3)

8. CIMENTACION Y SUS MATERIALES

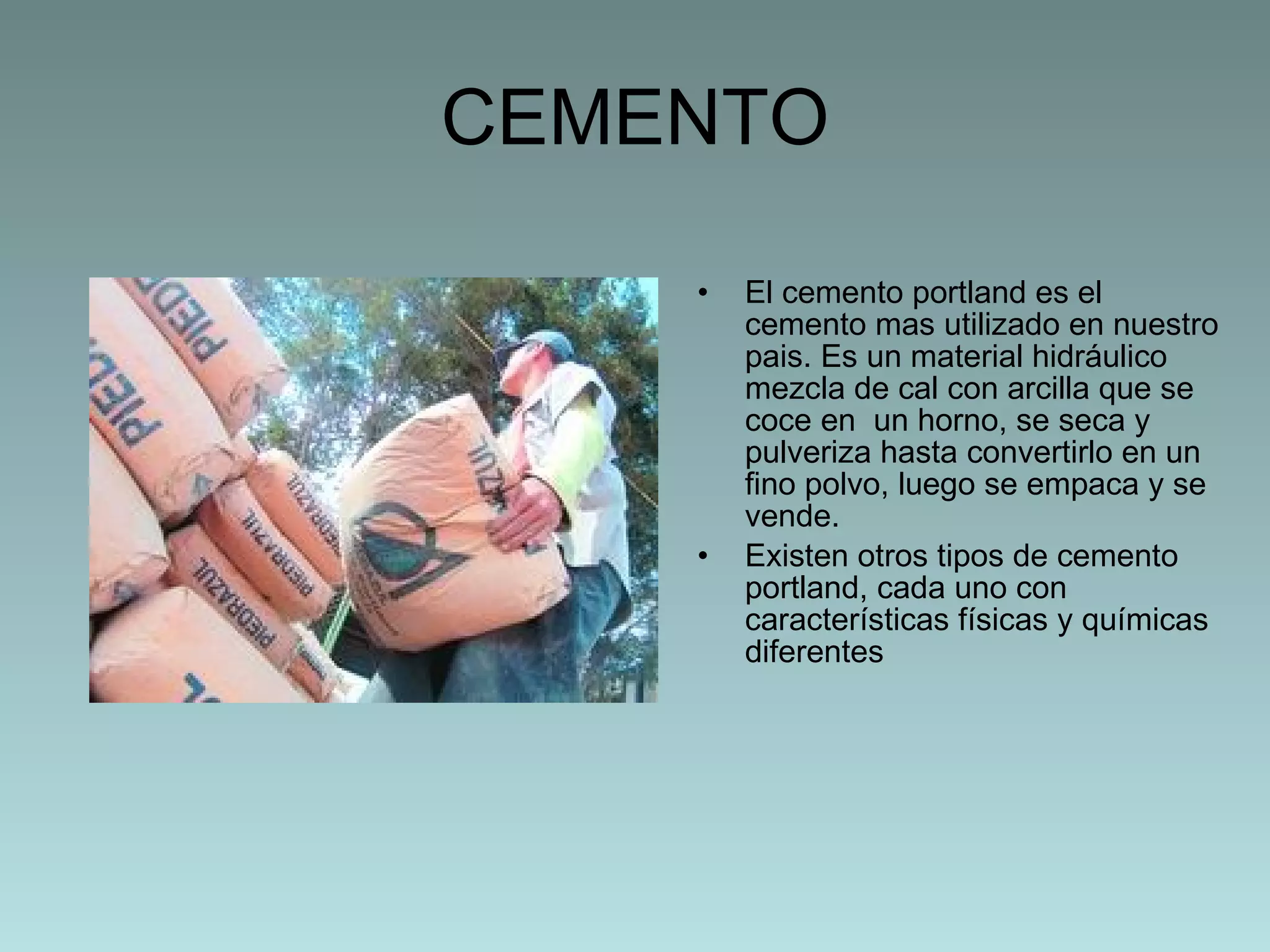

9. CEMENTO El cemento portland es el cemento mas utilizado en nuestro pais. Es un material hidráulico mezcla de cal con arcilla que se coce en un horno, se seca y pulveriza hasta convertirlo en un fino polvo, luego se empaca y se vende. Existen otros tipos de cemento portland, cada uno con características físicas y químicas diferentes

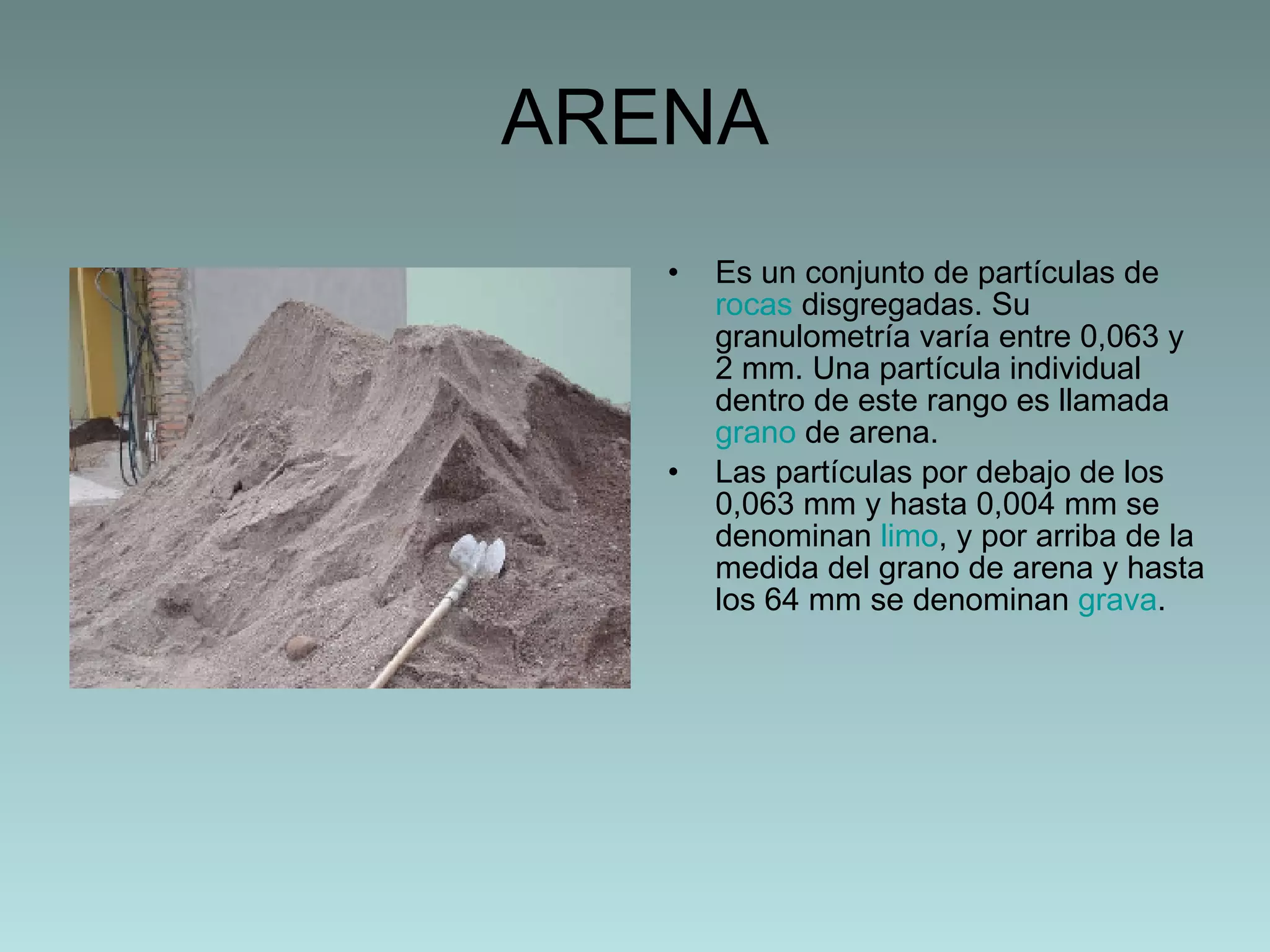

10. ARENA Es un conjunto de partículas de rocas disgregadas. Su granulometría varía entre 0,063 y 2 mm. Una partícula individual dentro de este rango es llamada grano de arena. Las partículas por debajo de los 0,063 mm y hasta 0,004 mm se denominan limo , y por arriba de la medida del grano de arena y hasta los 64 mm se denominan grava .

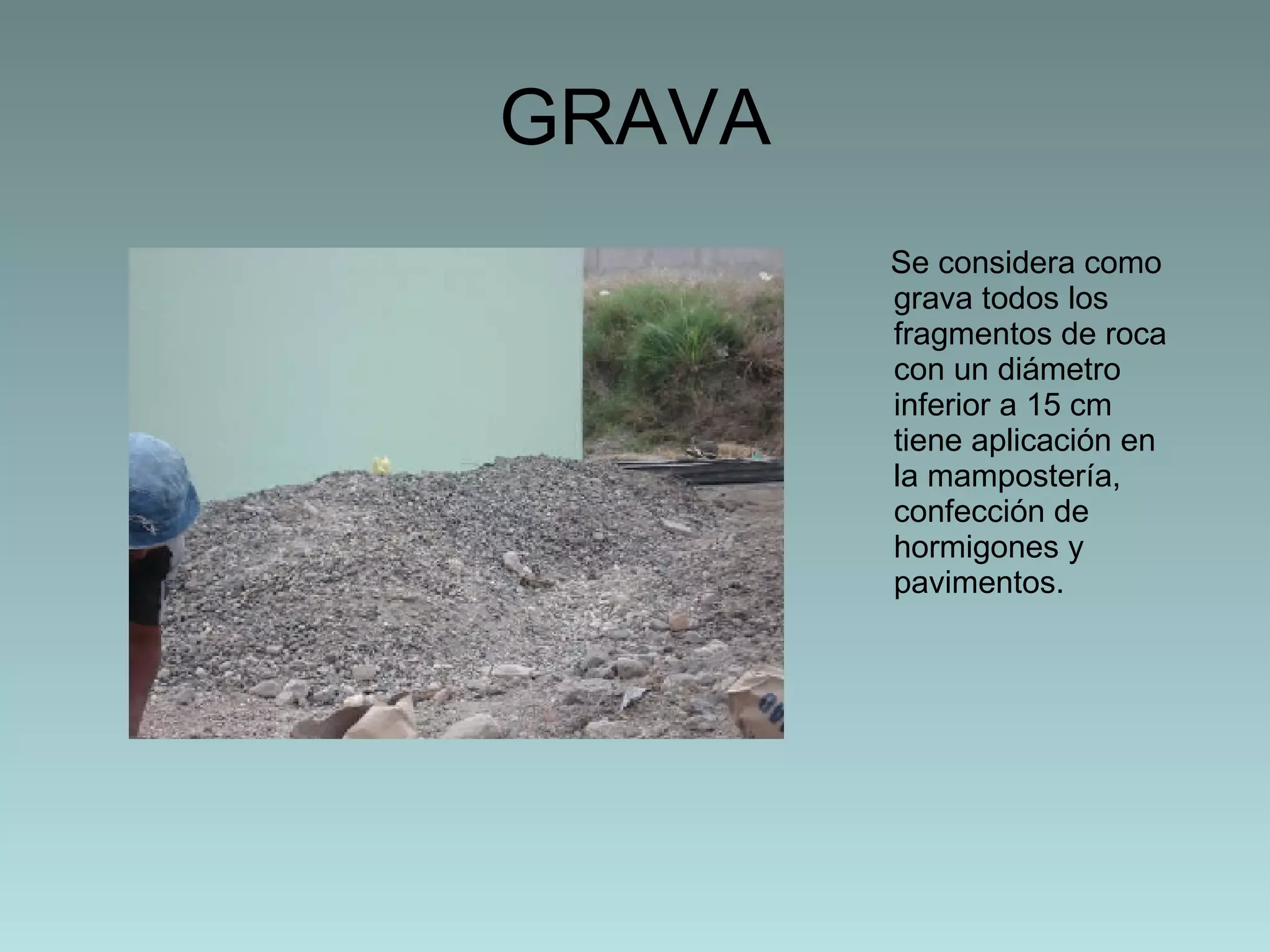

11. GRAVA Se considera como grava todos los fragmentos de roca con un diámetro inferior a 15 cm tiene aplicación en la mampostería, confección de hormigones y pavimentos.

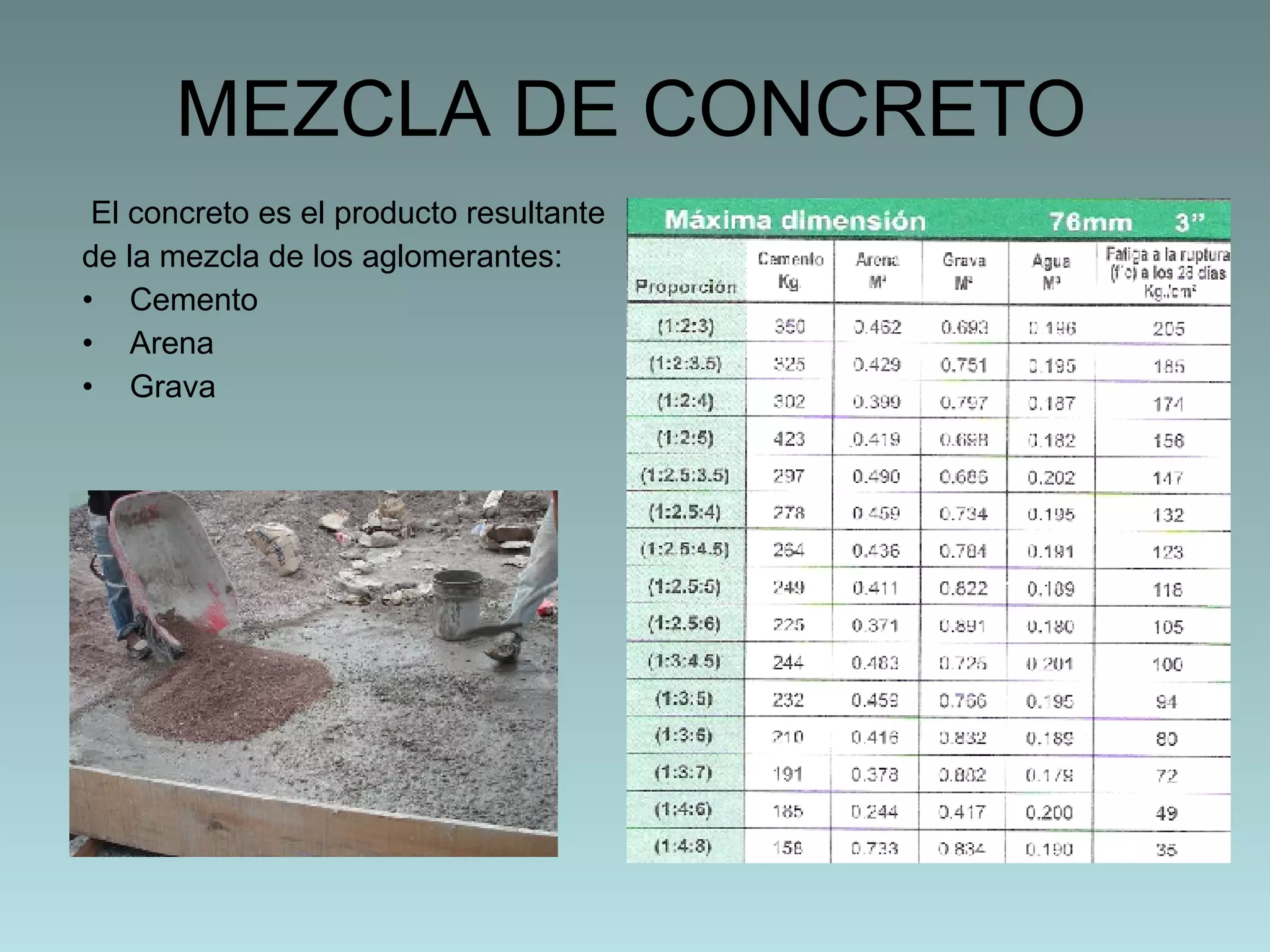

12. MEZCLA DE CONCRETO El concreto es el producto resultante de la mezcla de los aglomerantes: Cemento Arena Grava

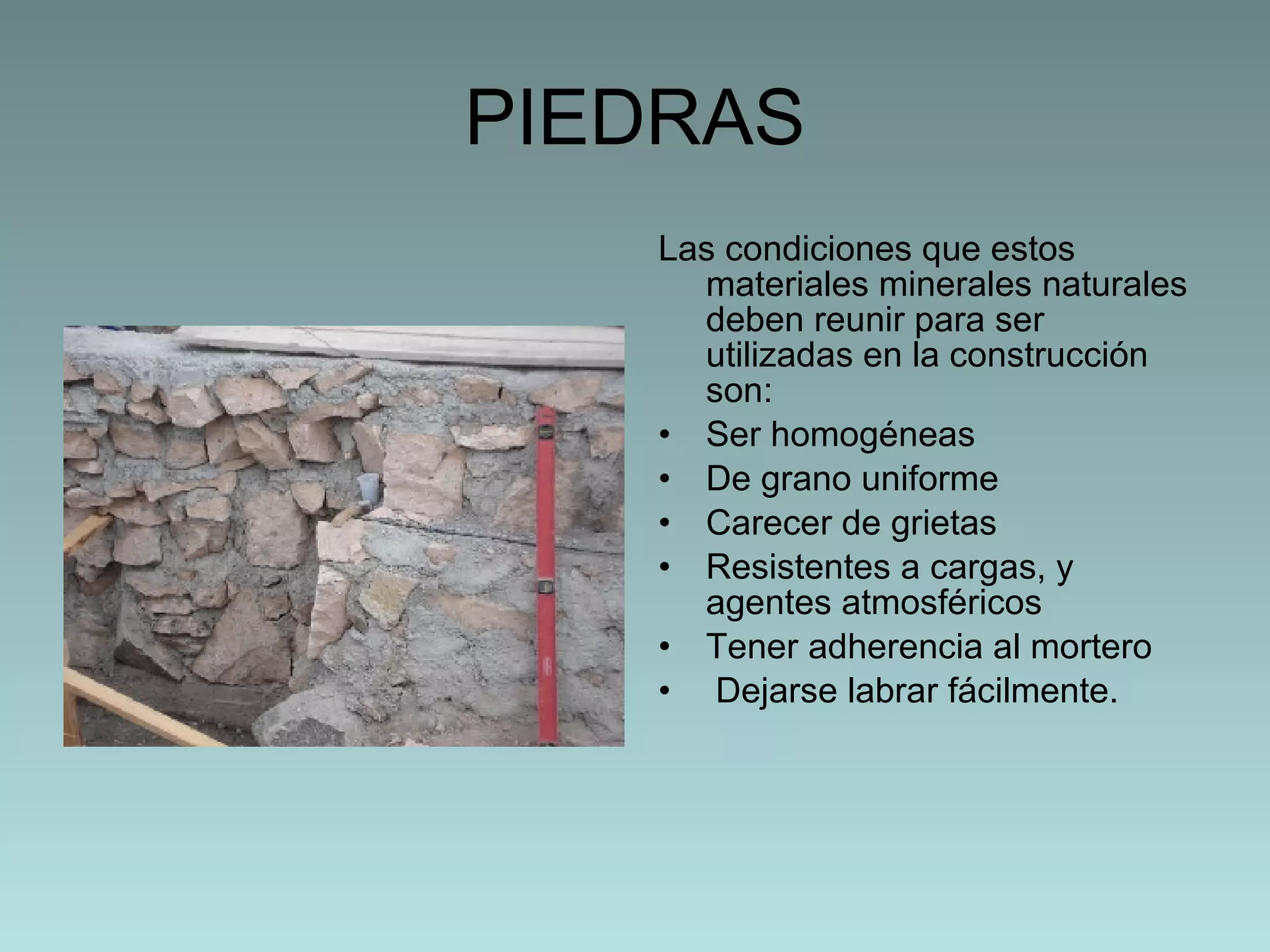

13. PIEDRAS Las condiciones que estos materiales minerales naturales deben reunir para ser utilizadas en la construcción son: Ser homogéneas De grano uniforme Carecer de grietas Resistentes a cargas, y agentes atmosféricos Tener adherencia al mortero Dejarse labrar fácilmente.

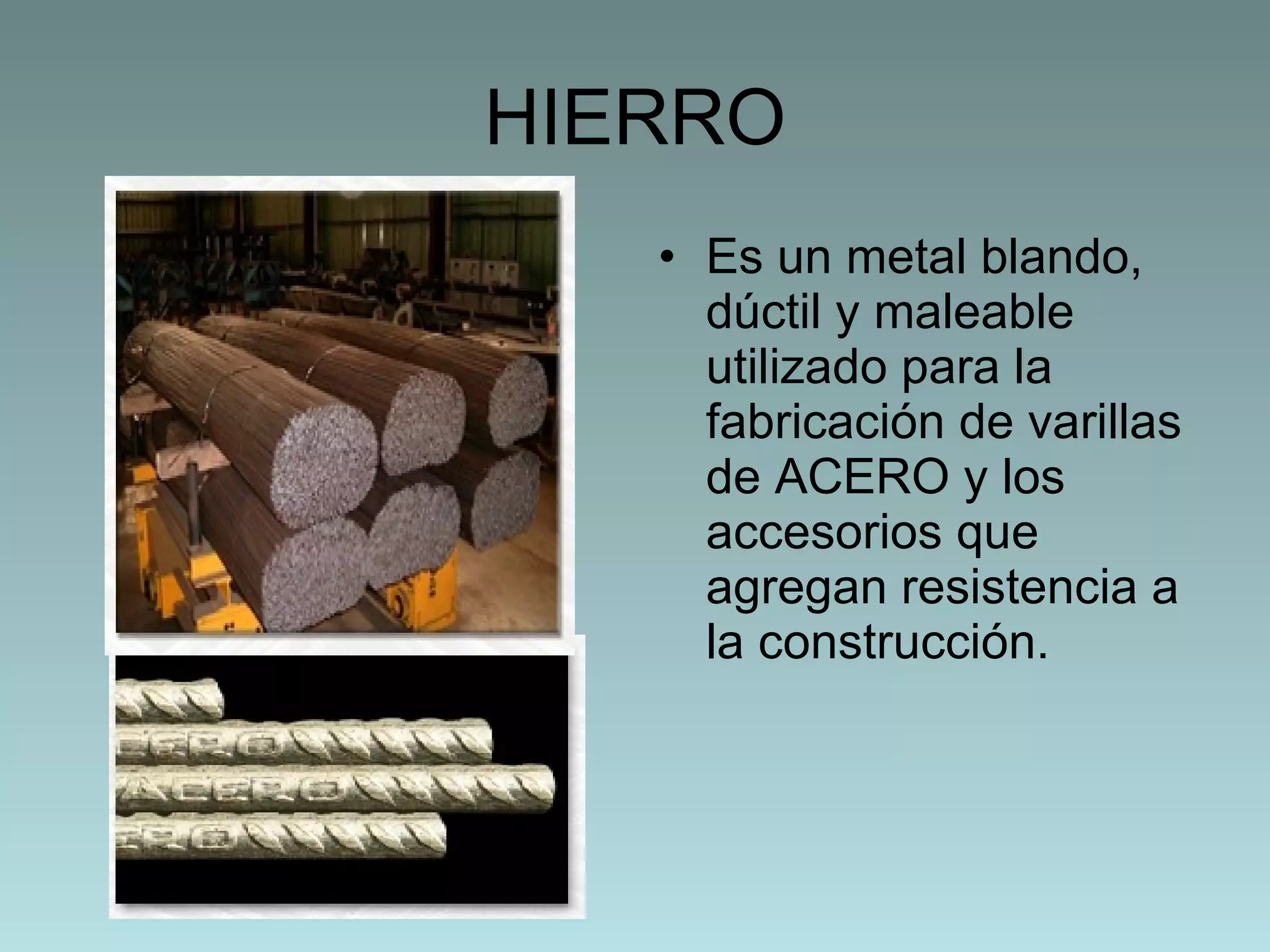

14. HIERRO Es un metal blando, dúctil y maleable utilizado para la fabricación de varillas de ACERO y los accesorios que agregan resistencia a la construcción.

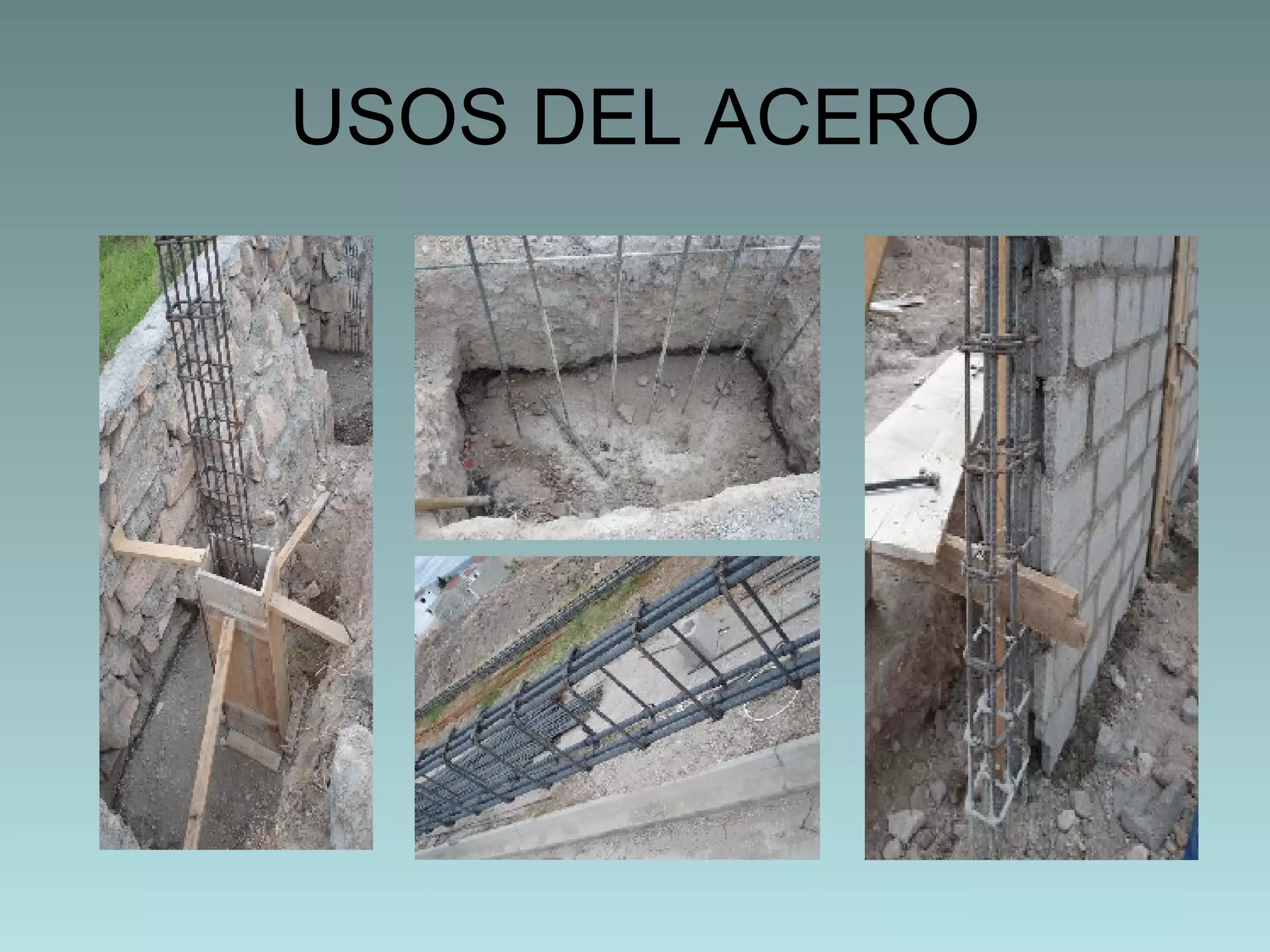

15. USOS DEL ACERO

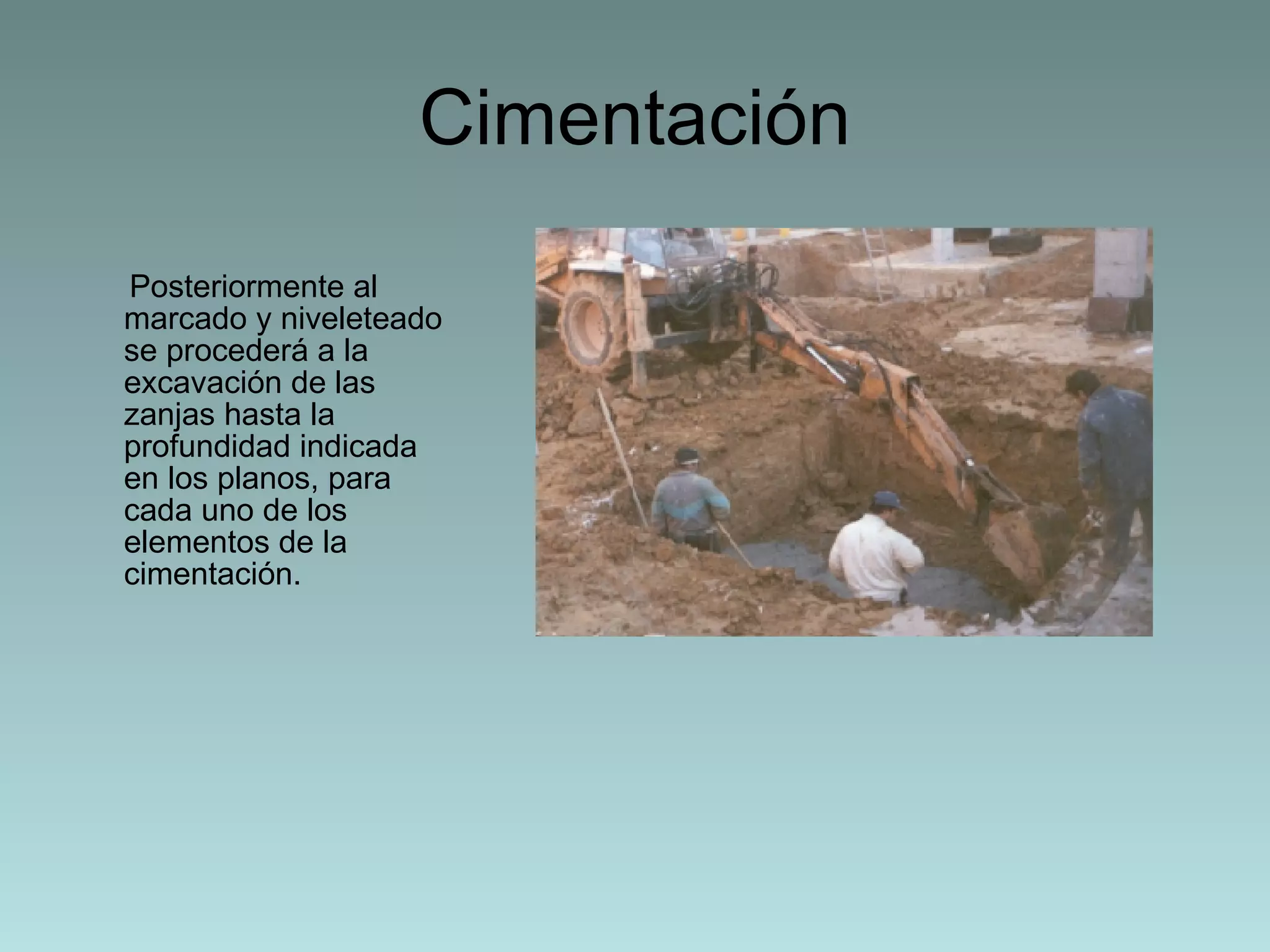

16. Cimentación Posteriormente al marcado y niveleteado se procederá a la excavación de las zanjas hasta la profundidad indicada en los planos, para cada uno de los elementos de la cimentación.

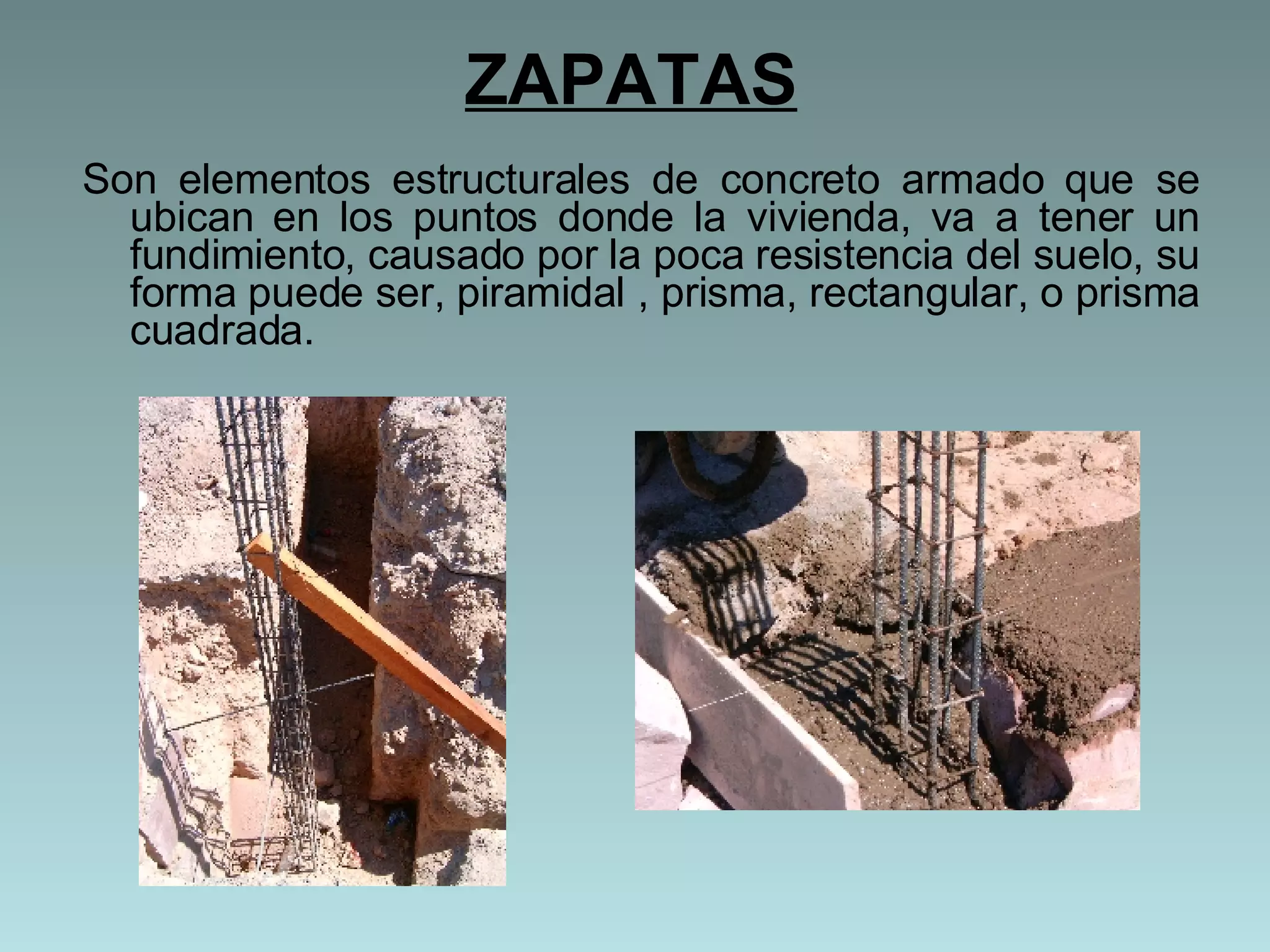

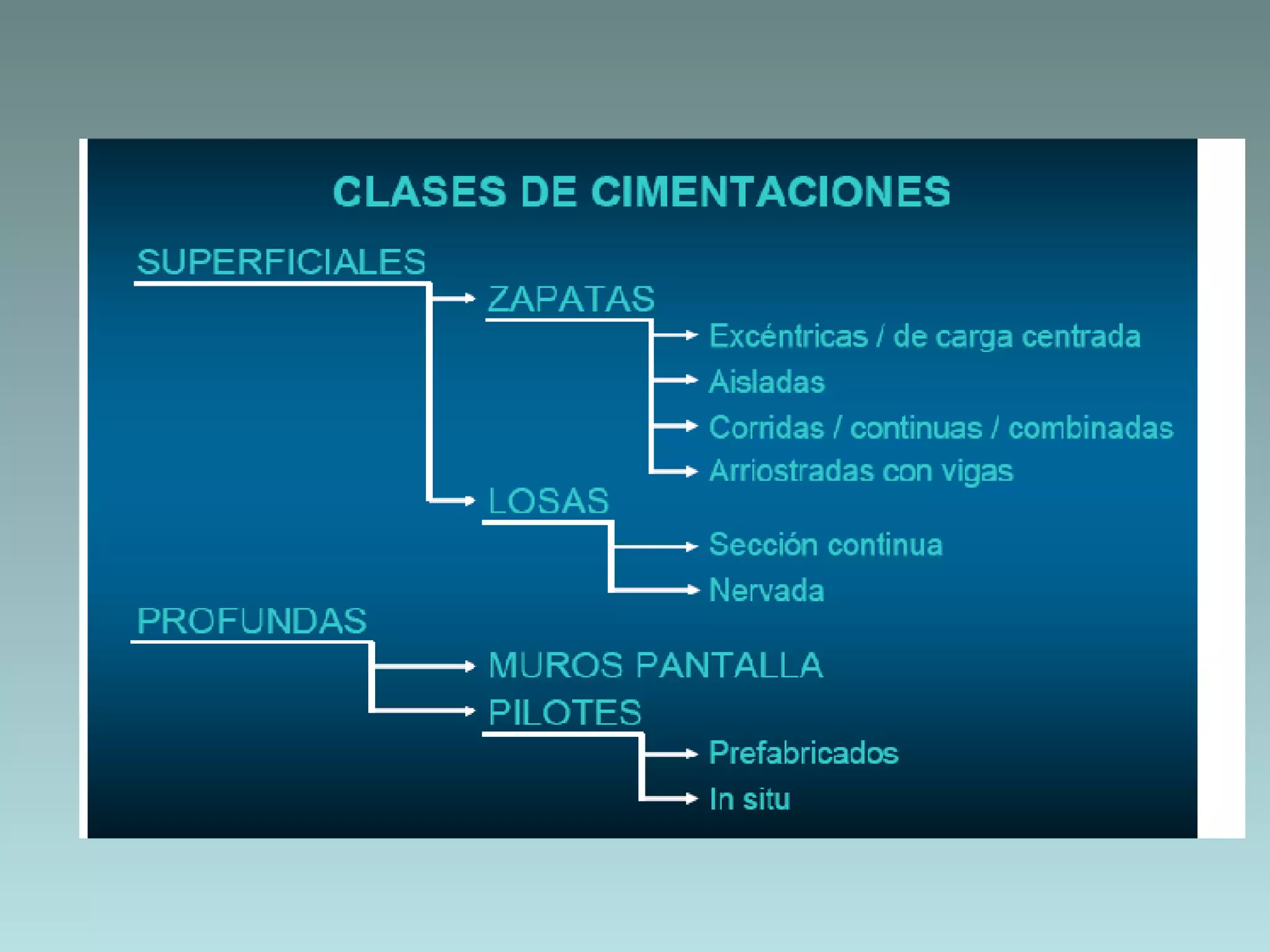

18. ZAPATAS Son elementos estructurales de concreto armado que se ubican en los puntos donde la vivienda, va a tener un fundimiento, causado por la poca resistencia del suelo, su forma puede ser, piramidal , prisma, rectangular, o prisma cuadrada.

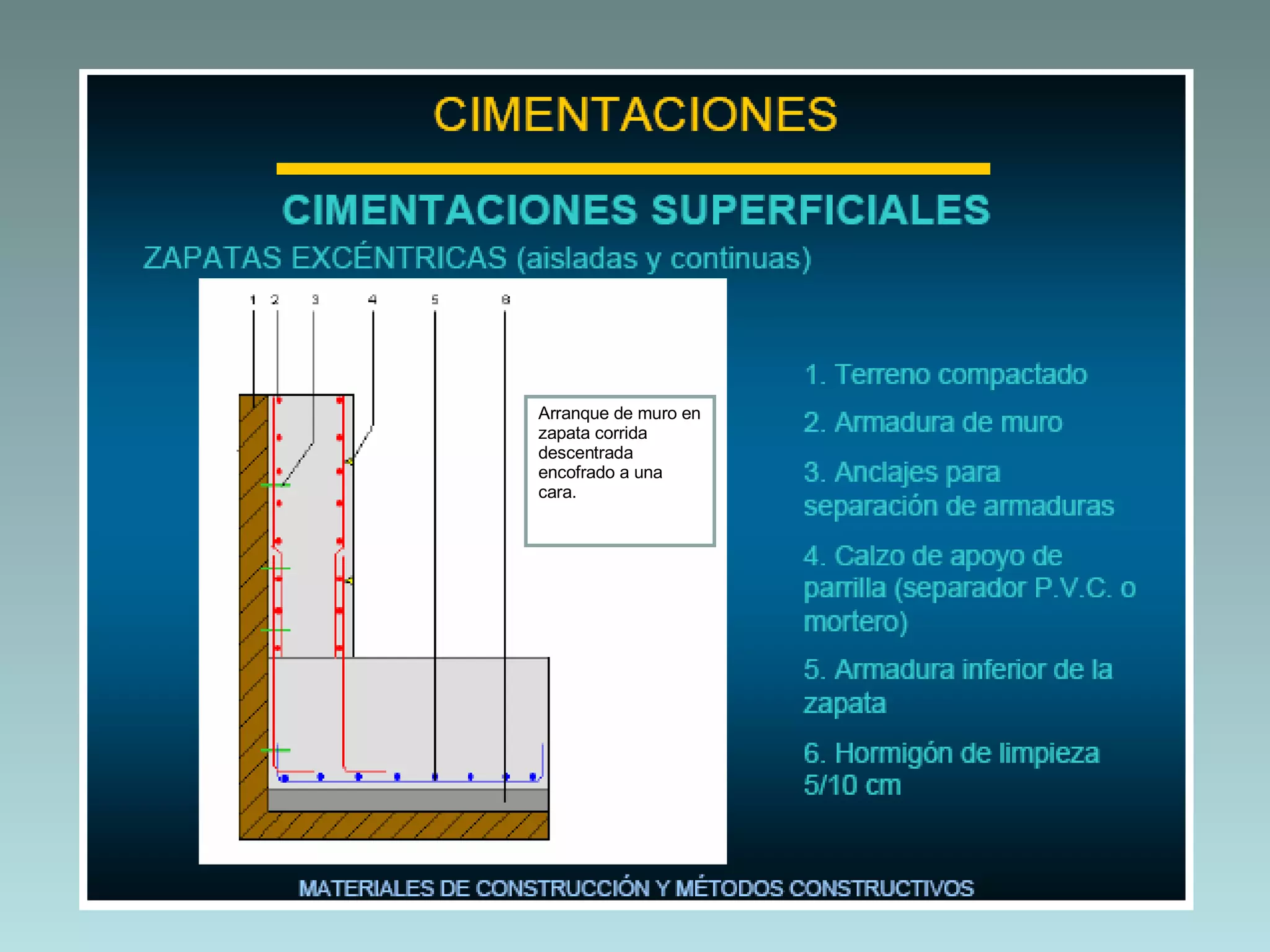

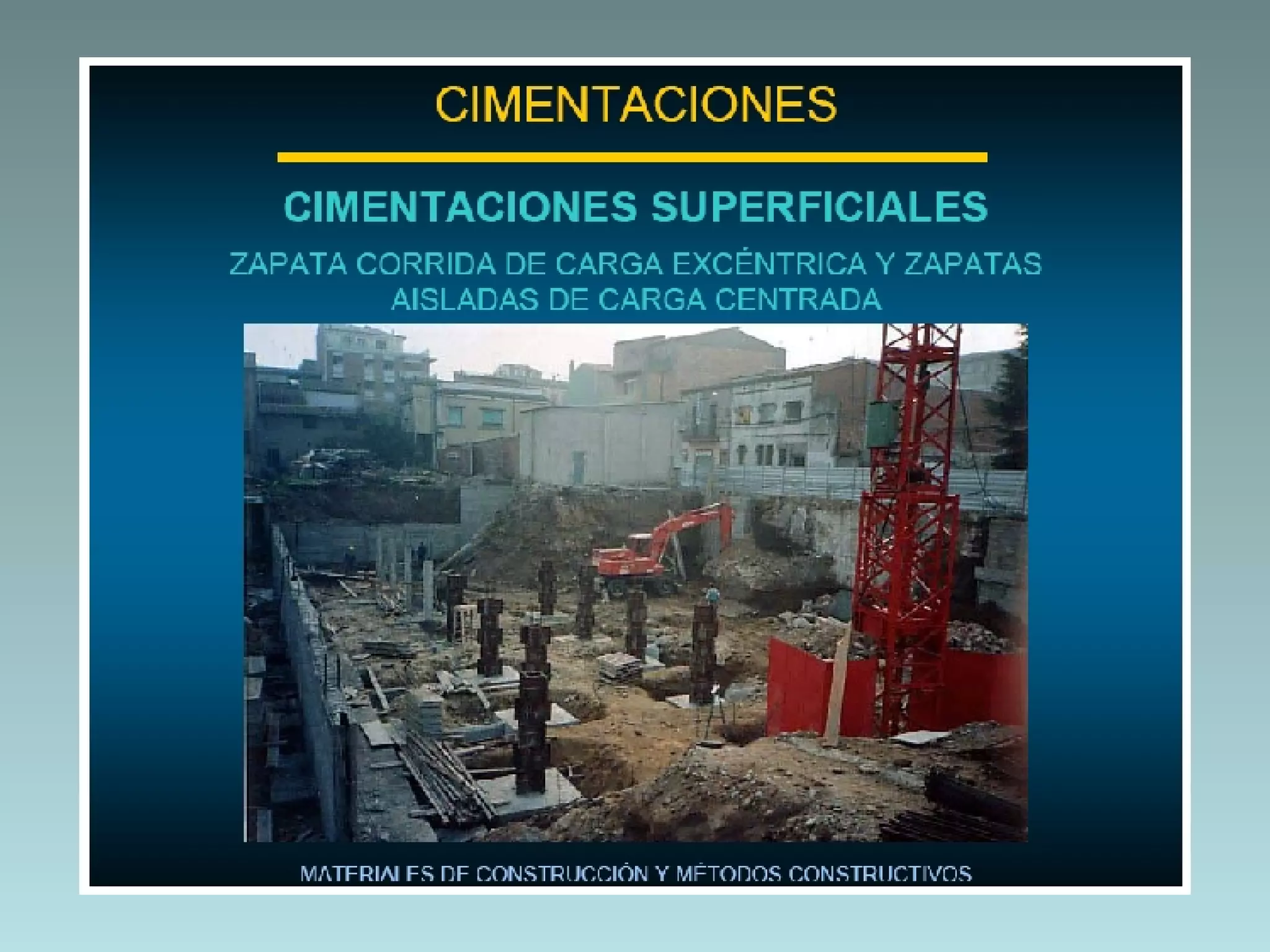

20. Arranque de muro en zapata corrida descentrada encofrado a una cara.

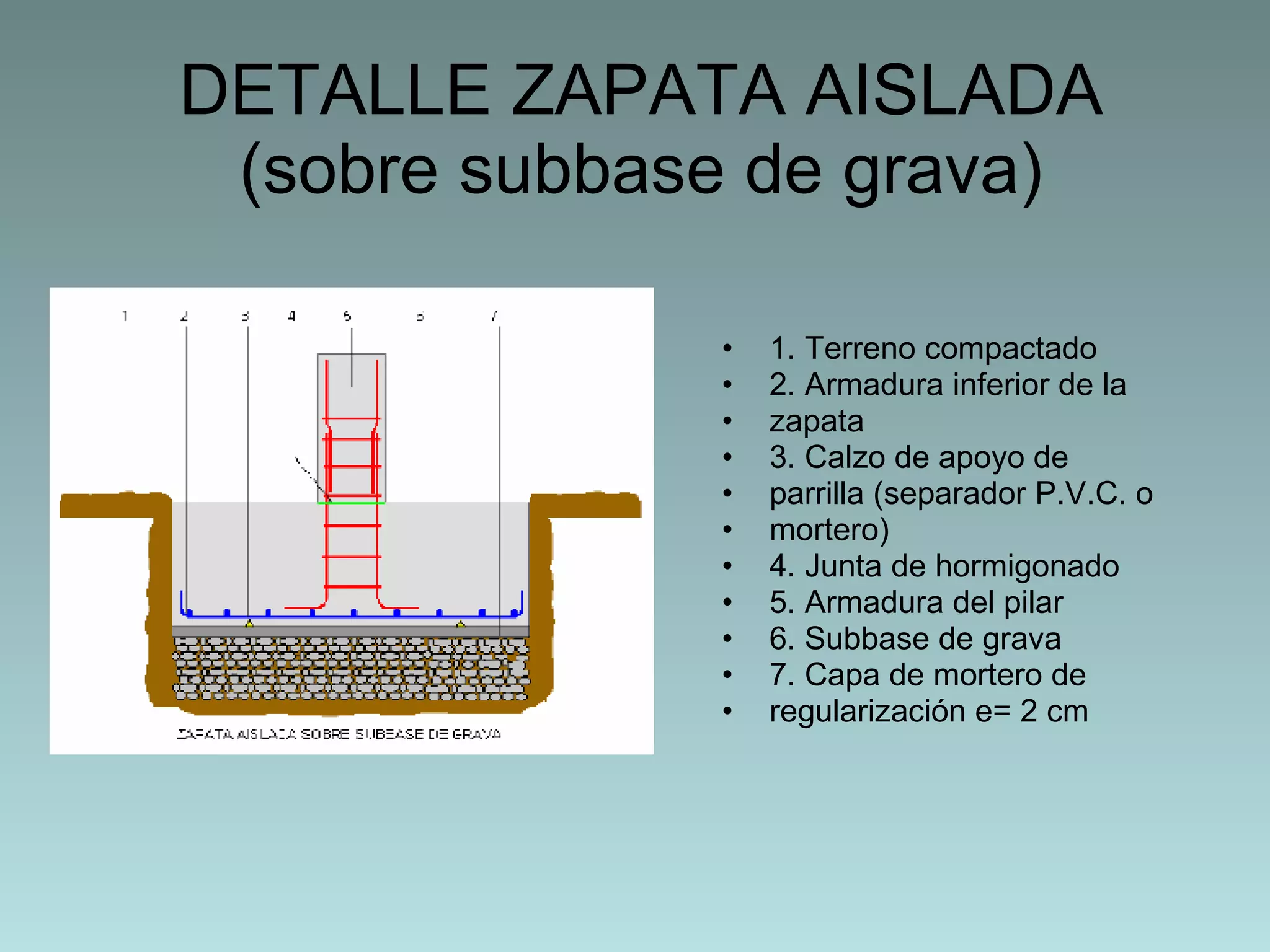

21. DETALLE ZAPATA AISLADA (sobre subbase de grava) 1. Terreno compactado 2. Armadura inferior de la zapata 3. Calzo de apoyo de parrilla (separador P.V.C. o mortero) 4. Junta de hormigonado 5. Armadura del pilar 6. Subbase de grava 7. Capa de mortero de regularización e= 2 cm

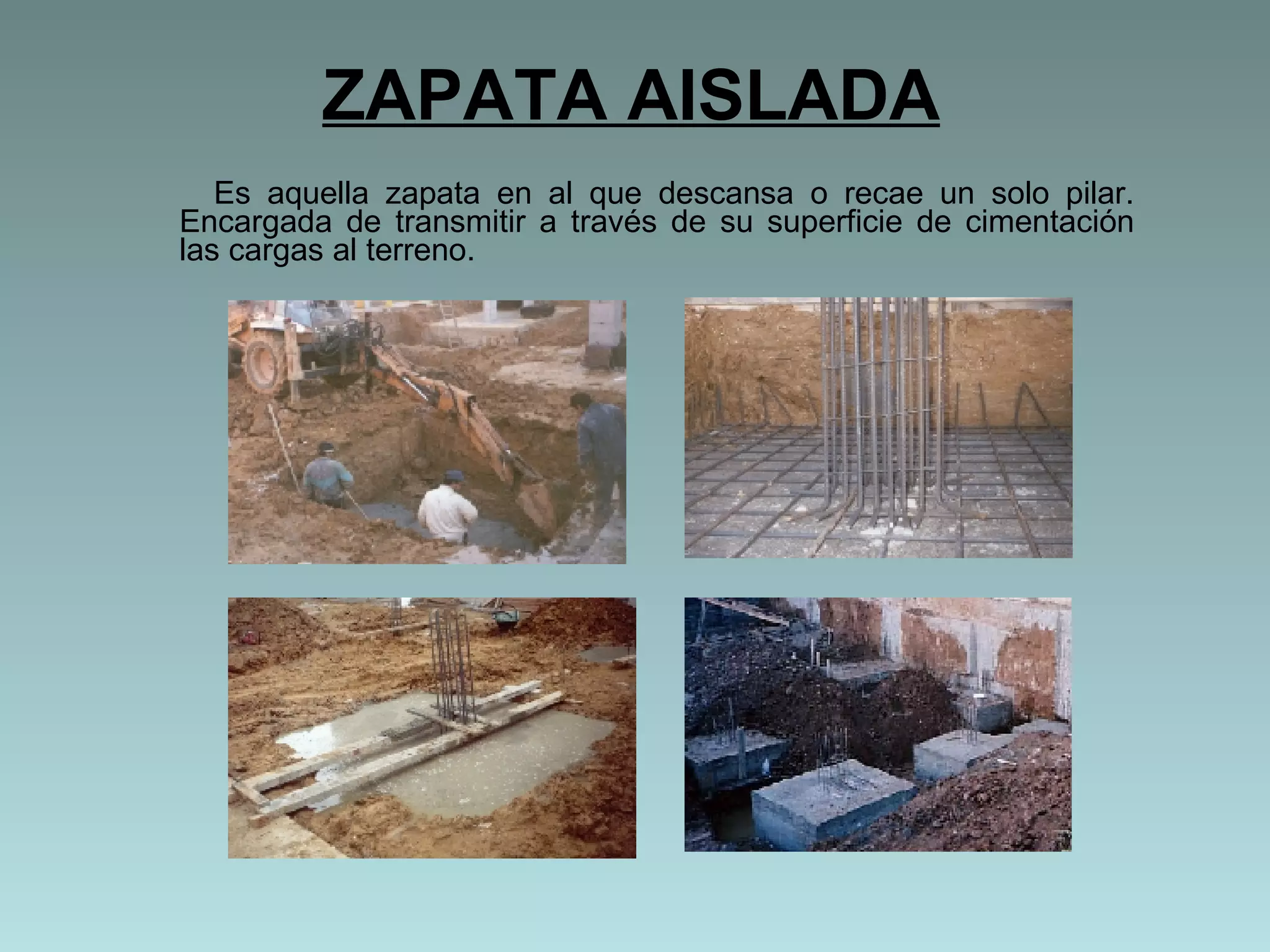

22. ZAPATA AISLADA Es aquella zapata en al que descansa o recae un solo pilar. Encargada de transmitir a través de su superficie de cimentación las cargas al terreno.

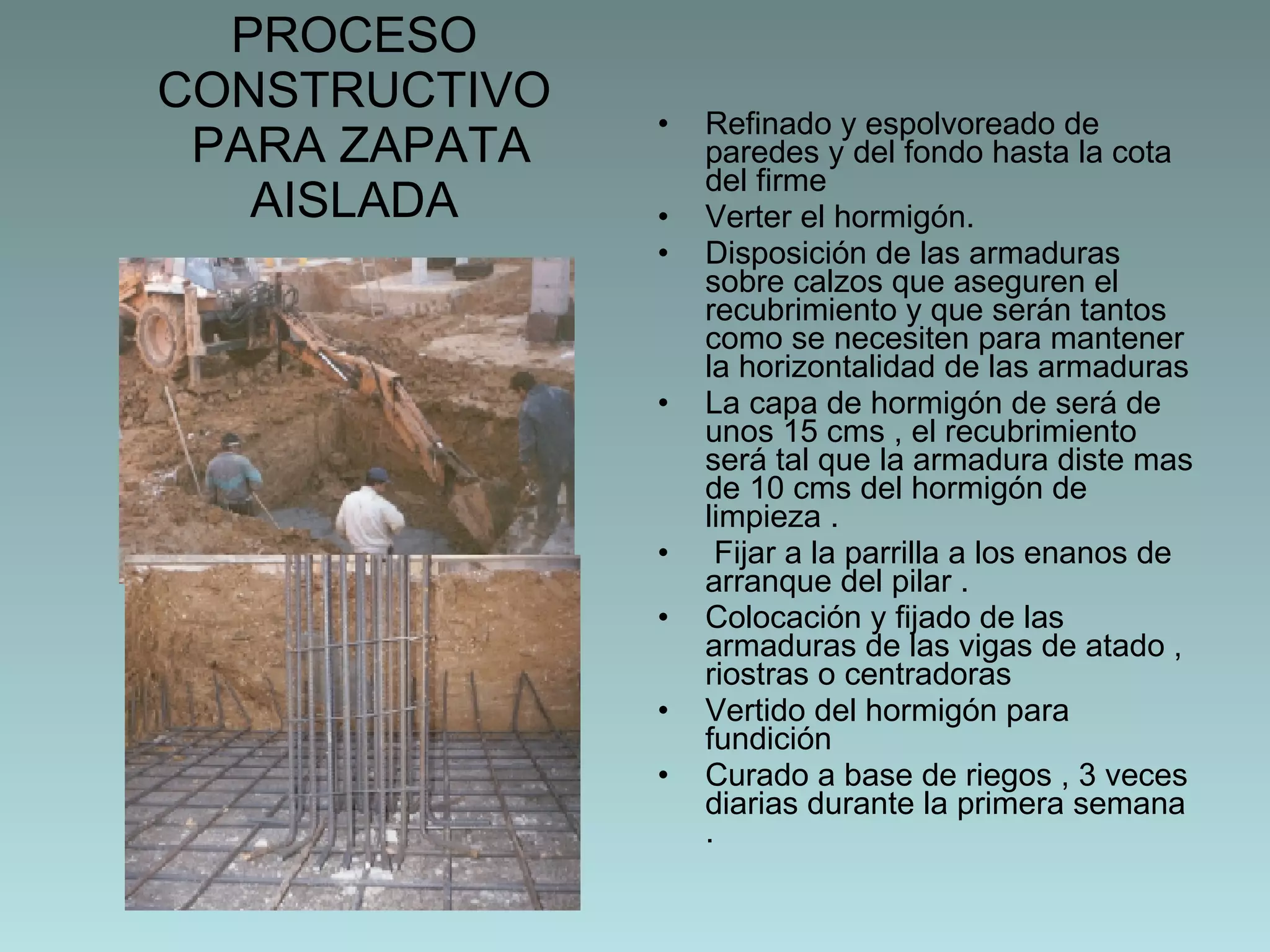

23. PROCESO CONSTRUCTIVO PARA ZAPATA AISLADA Refinado y espolvoreado de paredes y del fondo hasta la cota del firme Verter el hormigón. Disposición de las armaduras sobre calzos que aseguren el recubrimiento y que serán tantos como se necesiten para mantener la horizontalidad de las armaduras La capa de hormigón de será de unos 15 cms , el recubrimiento será tal que la armadura diste mas de 10 cms del hormigón de limpieza . Fijar a la parrilla a los enanos de arranque del pilar . Colocación y fijado de las armaduras de las vigas de atado , riostras o centradoras Vertido del hormigón para fundición Curado a base de riegos , 3 veces diarias durante la primera semana .

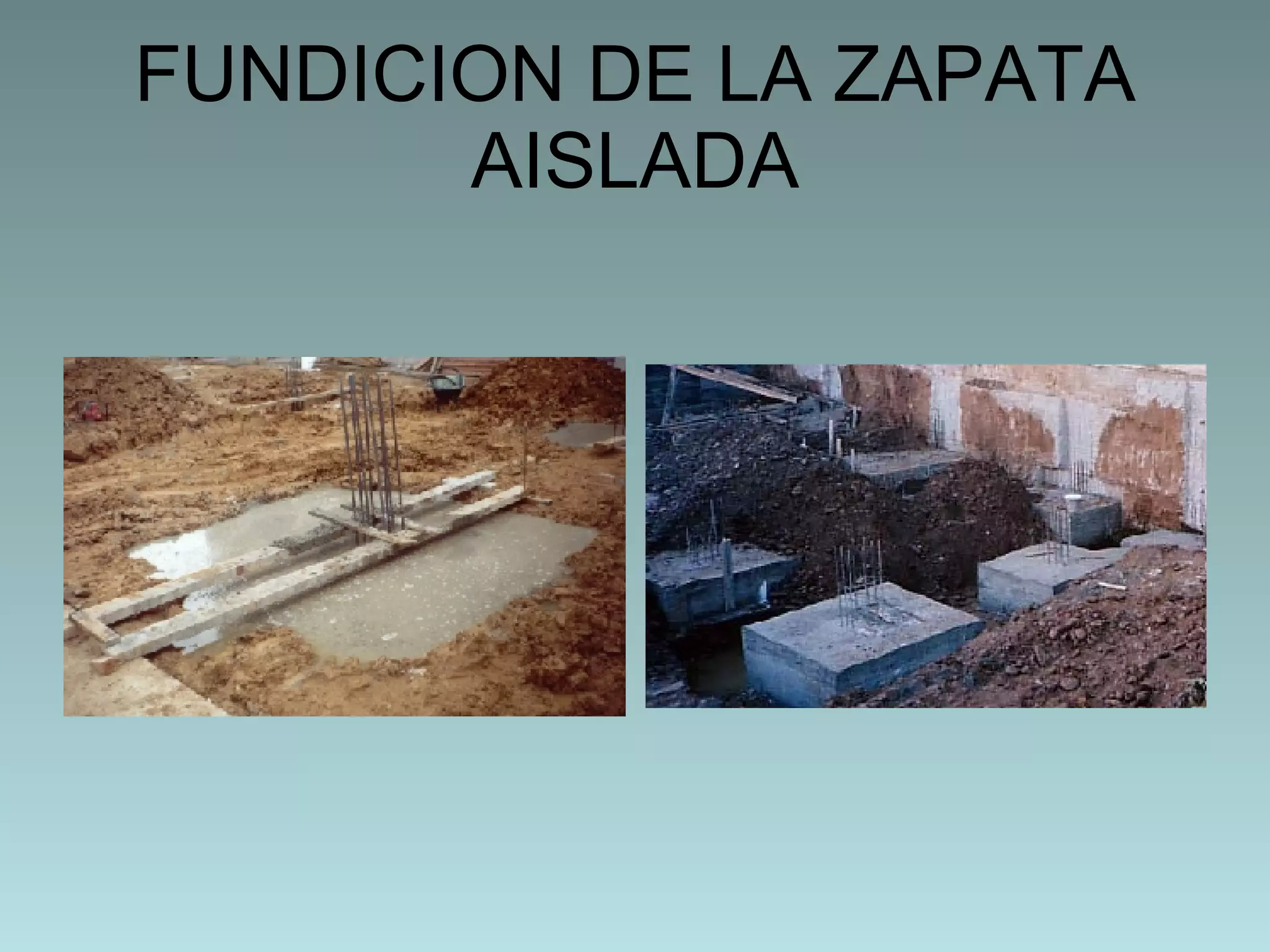

24. FUNDICION DE LA ZAPATA AISLADA

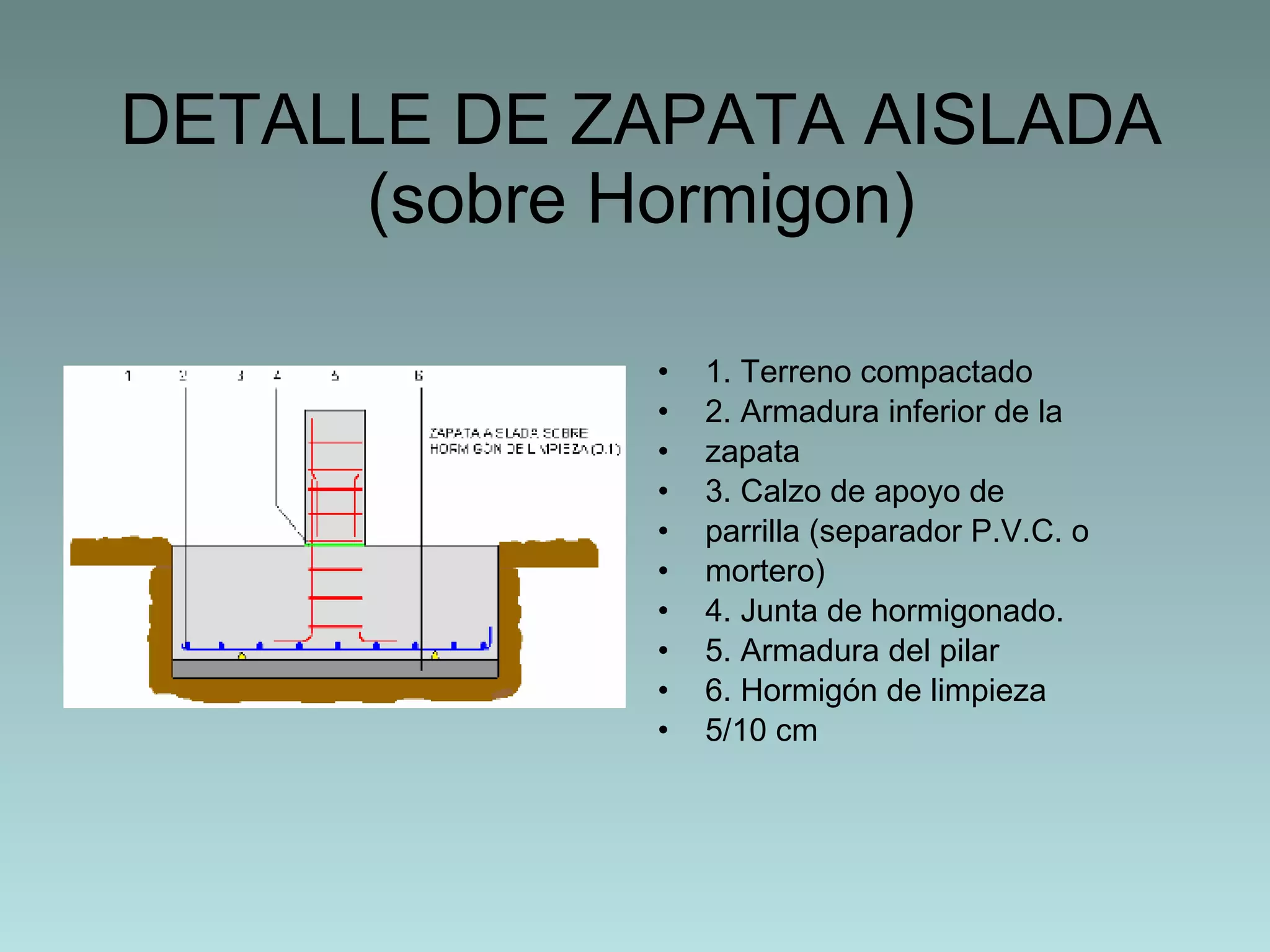

25. DETALLE DE ZAPATA AISLADA (sobre Hormigon) 1. Terreno compactado 2. Armadura inferior de la zapata 3. Calzo de apoyo de parrilla (separador P.V.C. o mortero) 4. Junta de hormigonado. 5. Armadura del pilar 6. Hormigón de limpieza 5/10 cm

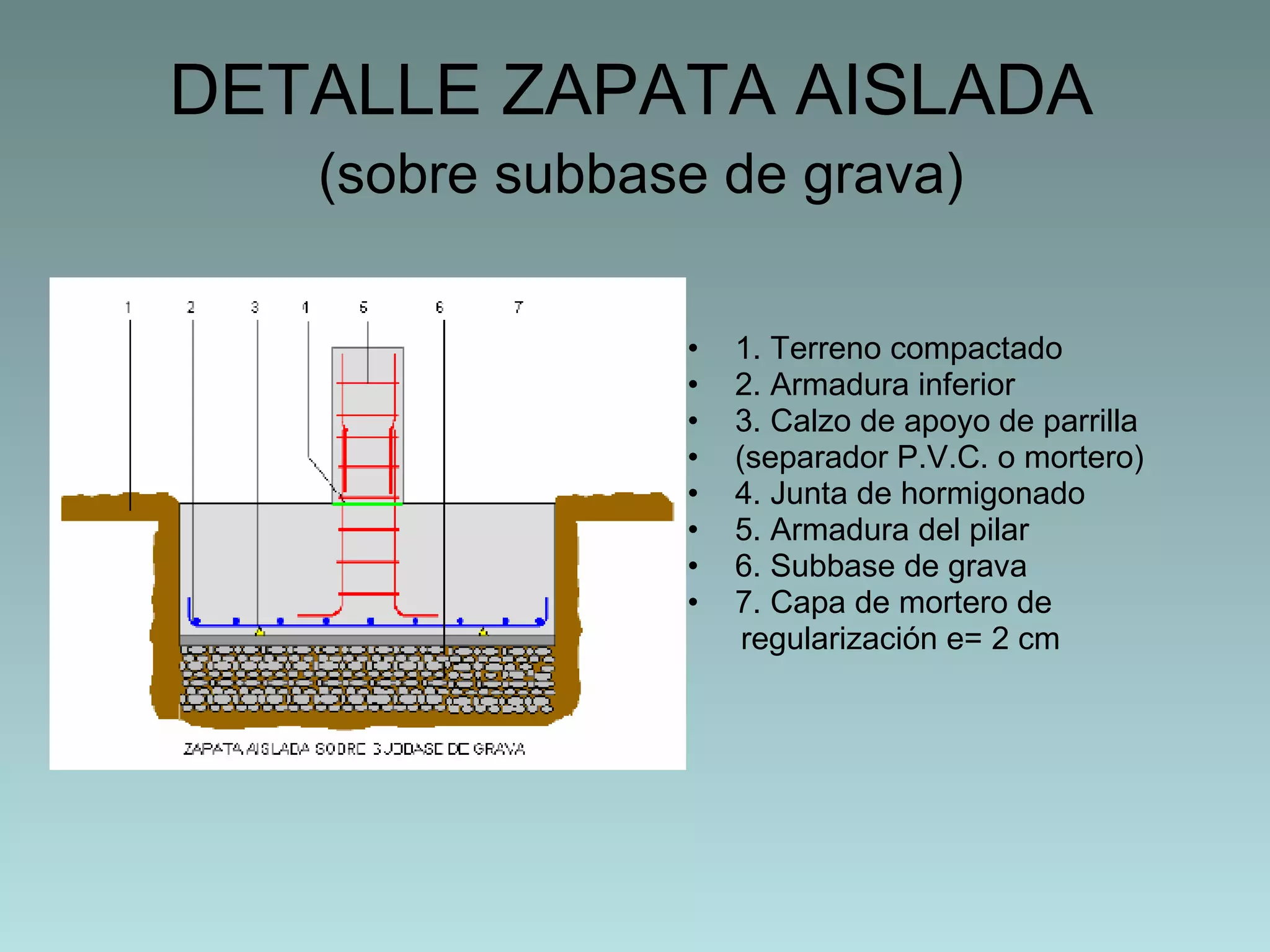

26. DETALLE ZAPATA AISLADA (sobre subbase de grava) 1. Terreno compactado 2. Armadura inferior 3. Calzo de apoyo de parrilla (separador P.V.C. o mortero) 4. Junta de hormigonado 5. Armadura del pilar 6. Subbase de grava 7. Capa de mortero de regularización e= 2 cm

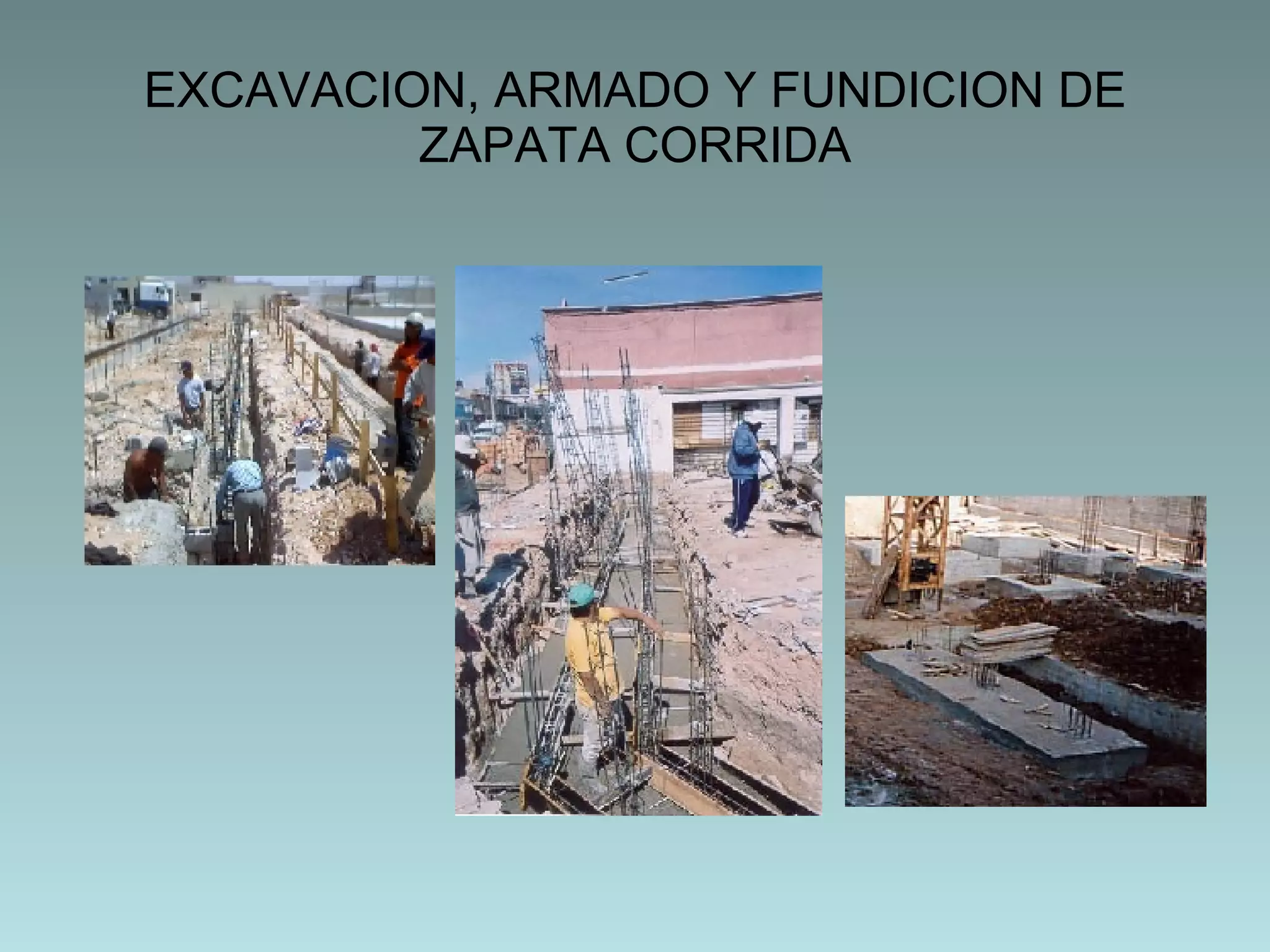

27. EXCAVACION, ARMADO Y FUNDICION DE ZAPATA CORRIDA

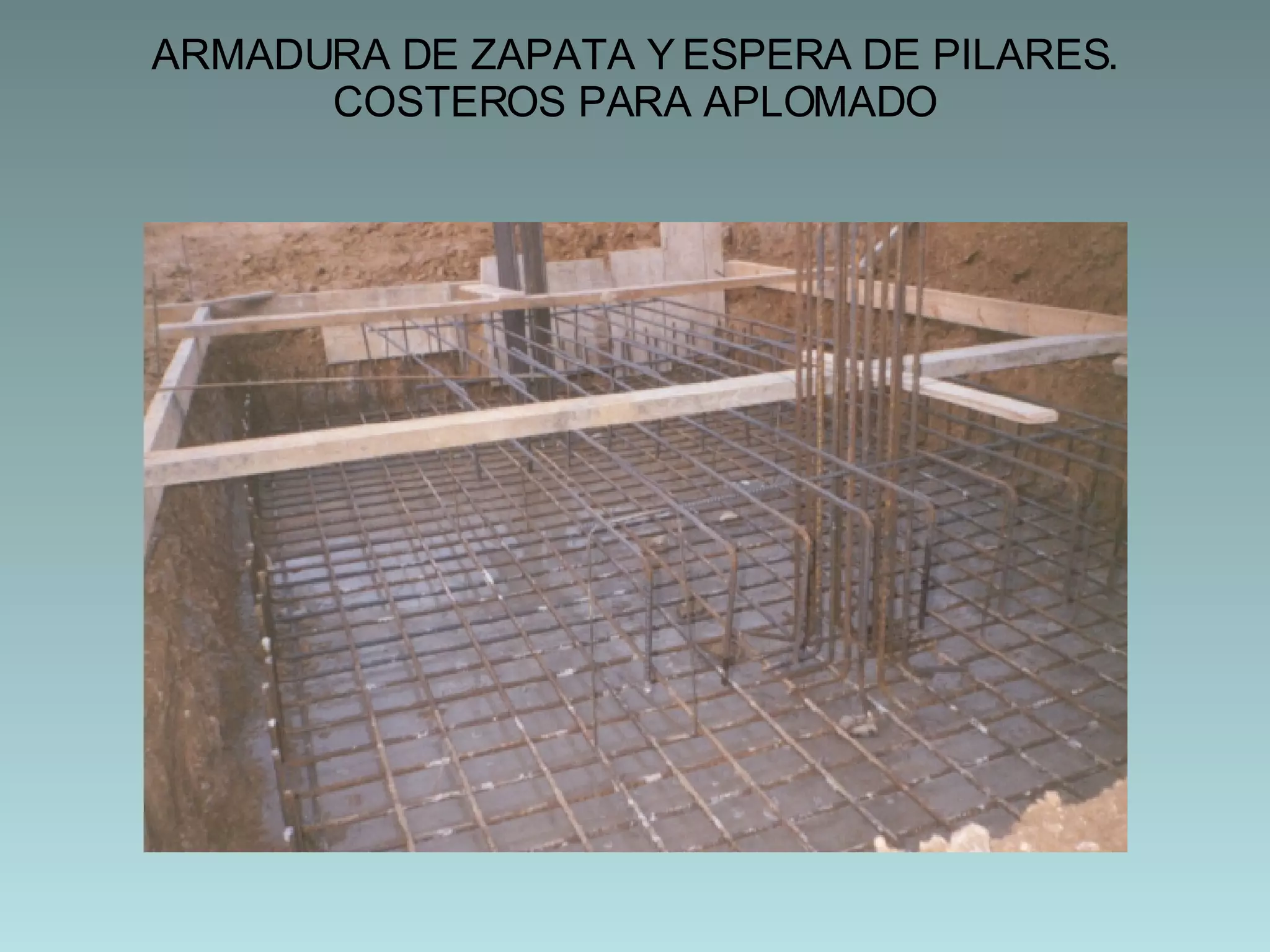

28. ARMADURA DE ZAPATA Y ESPERA DE PILARES. COSTEROS PARA APLOMADO

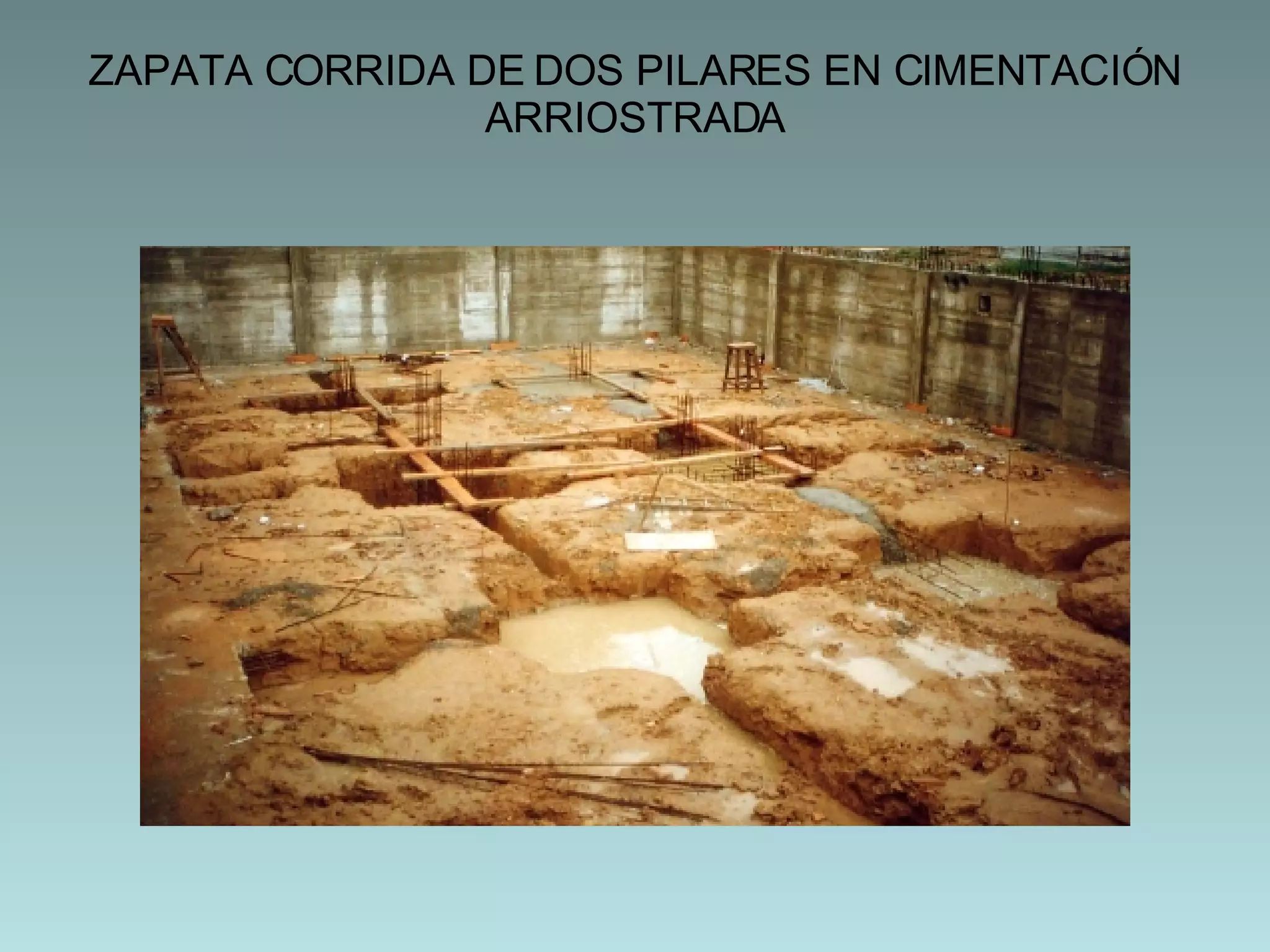

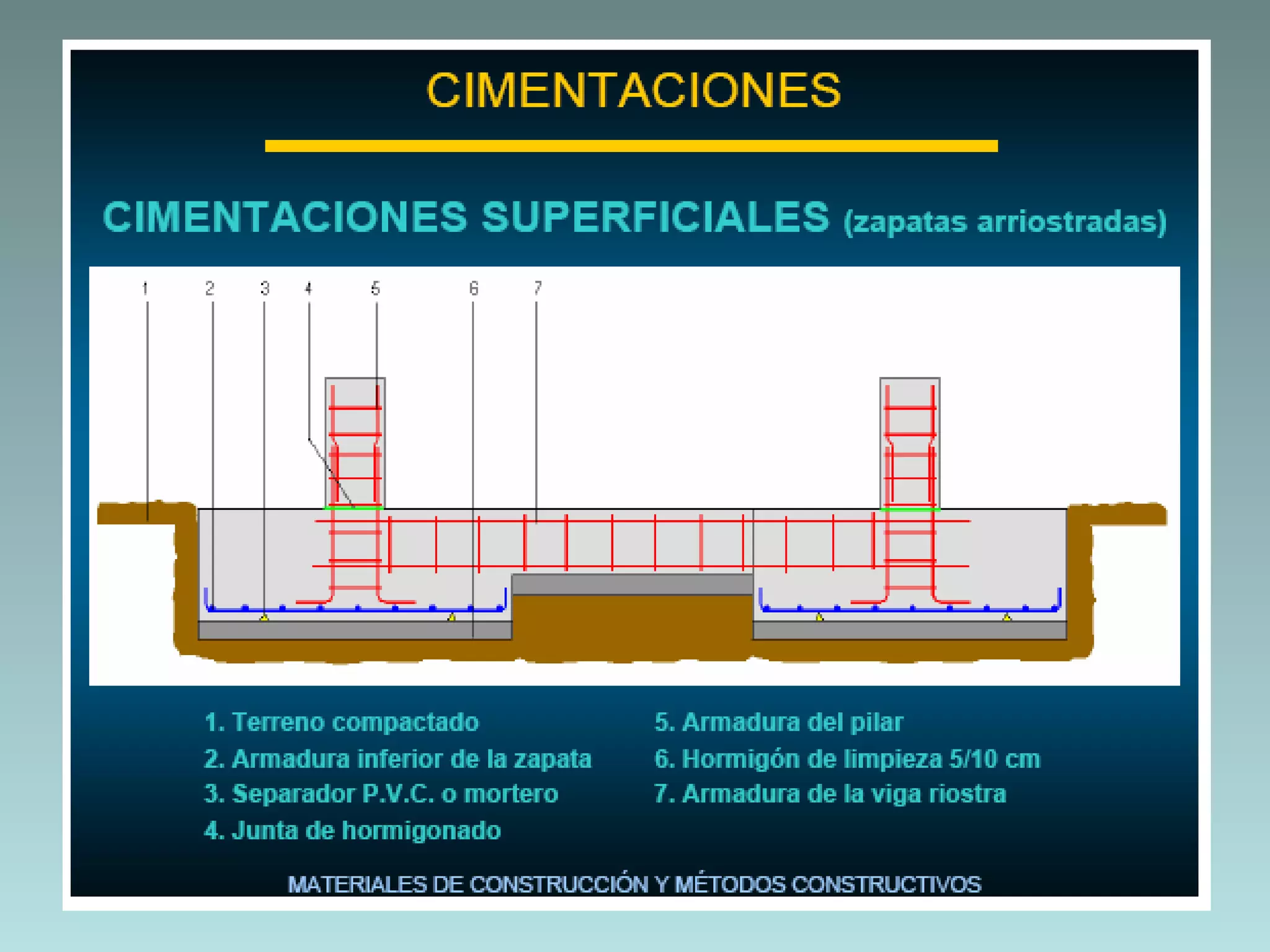

29. ZAPATA CORRIDA DE DOS PILARES EN CIMENTACIÓN ARRIOSTRADA

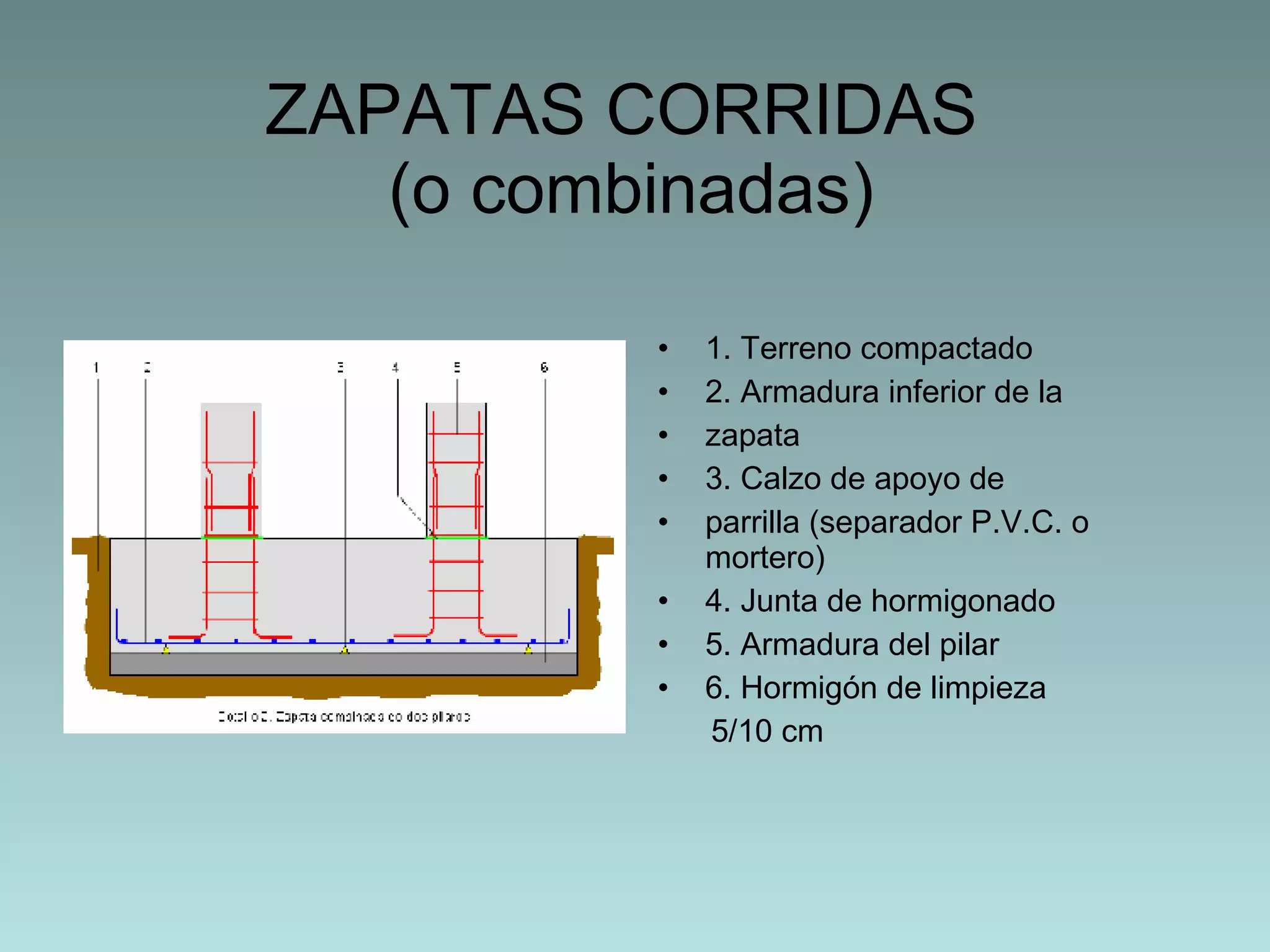

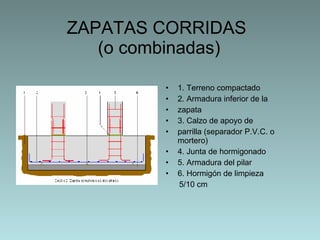

30. ZAPATAS CORRIDAS (o combinadas) 1. Terreno compactado 2. Armadura inferior de la zapata 3. Calzo de apoyo de parrilla (separador P.V.C. o mortero) 4. Junta de hormigonado 5. Armadura del pilar 6. Hormigón de limpieza 5/10 cm

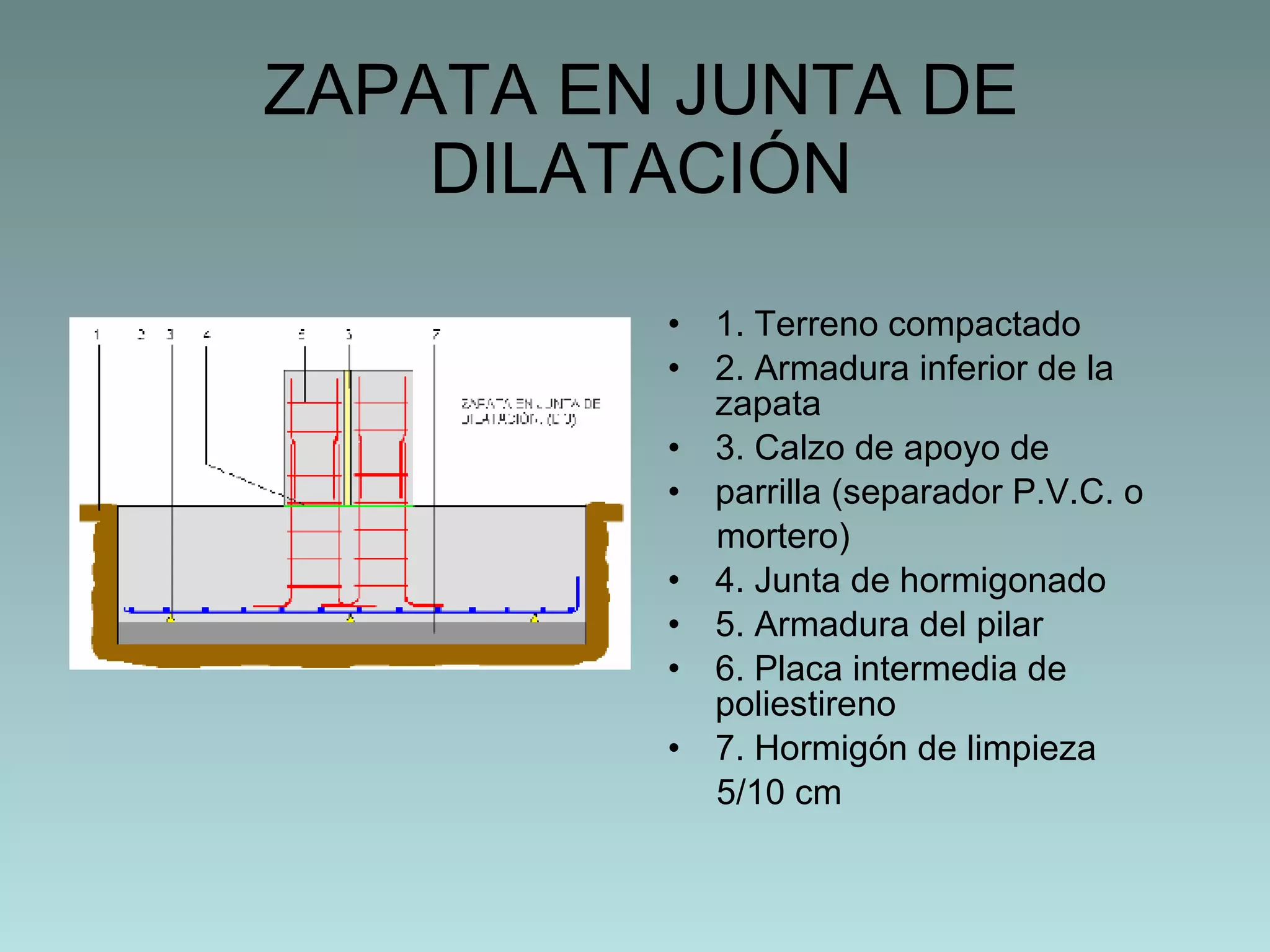

31. ZAPATA EN JUNTA DE DILATACIÓN 1. Terreno compactado 2. Armadura inferior de la zapata 3. Calzo de apoyo de parrilla (separador P.V.C. o mortero) 4. Junta de hormigonado 5. Armadura del pilar 6. Placa intermedia de poliestireno 7. Hormigón de limpieza 5/10 cm

33. Continuará…
