El documento describe diferentes tipos de conectores utilizados para puertos serie RS-232, incluyendo DB9, DB25, DB15, DB50 y DB37. Explica los usos y la disposición de los pines de cada conector, así como el significado de las siglas comúnmente usadas para las señales de comunicación serie como RX, TX, GND, DTR y otros.

1. Conexión Serial Laura cristina castaño Centro de servicio y Gestión Empresarial.

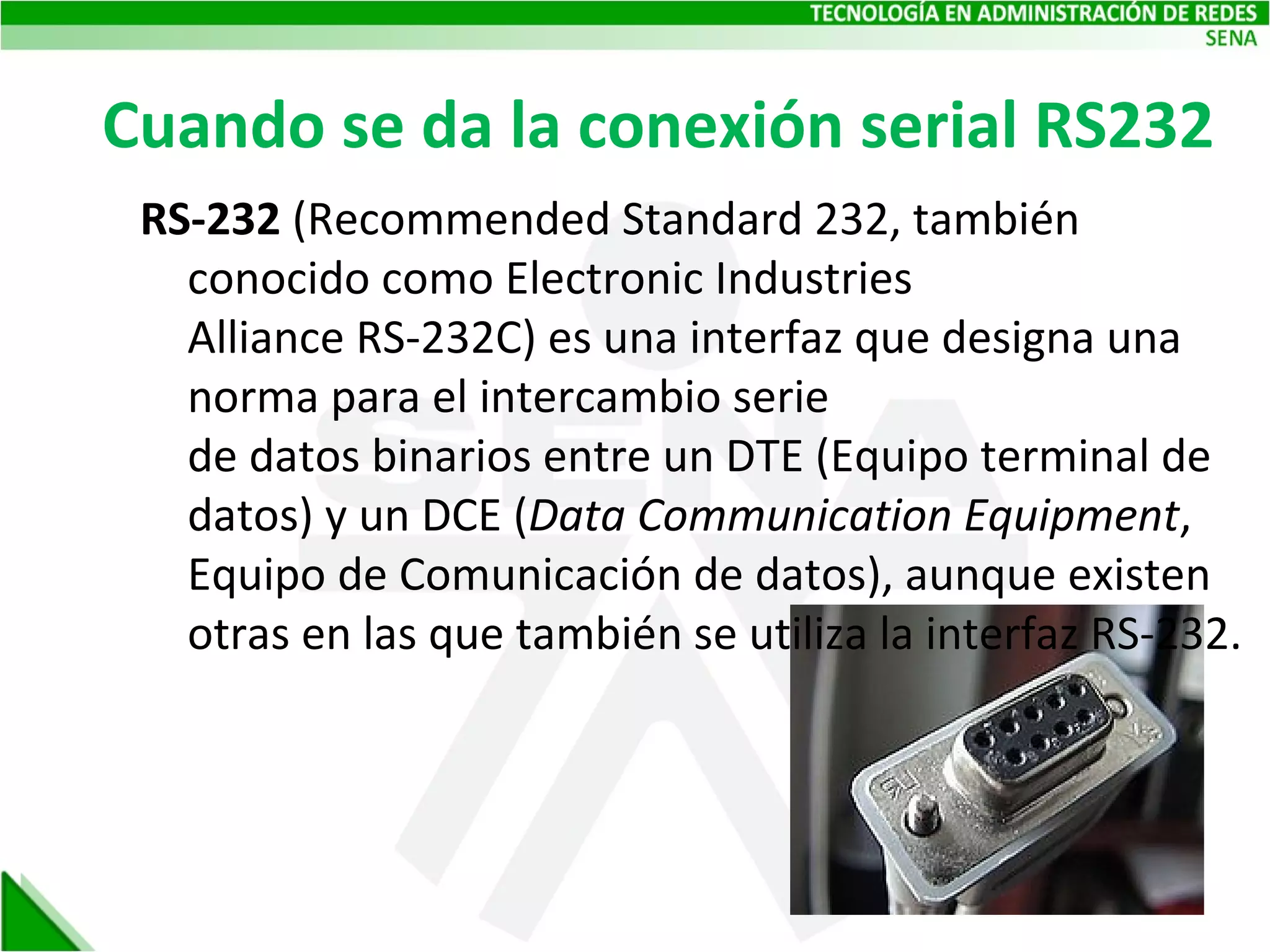

2. Cuando se da la conexión serial RS232 RS-232 (Recommended Standard 232, también conocido como Electronic Industries Alliance RS-232C) es una interfaz que designa una norma para el intercambio serie de datos binarios entre un DTE (Equipo terminal de datos) y un DCE ( Data Communication Equipment , Equipo de Comunicación de datos), aunque existen otras en las que también se utiliza la interfaz RS-232.

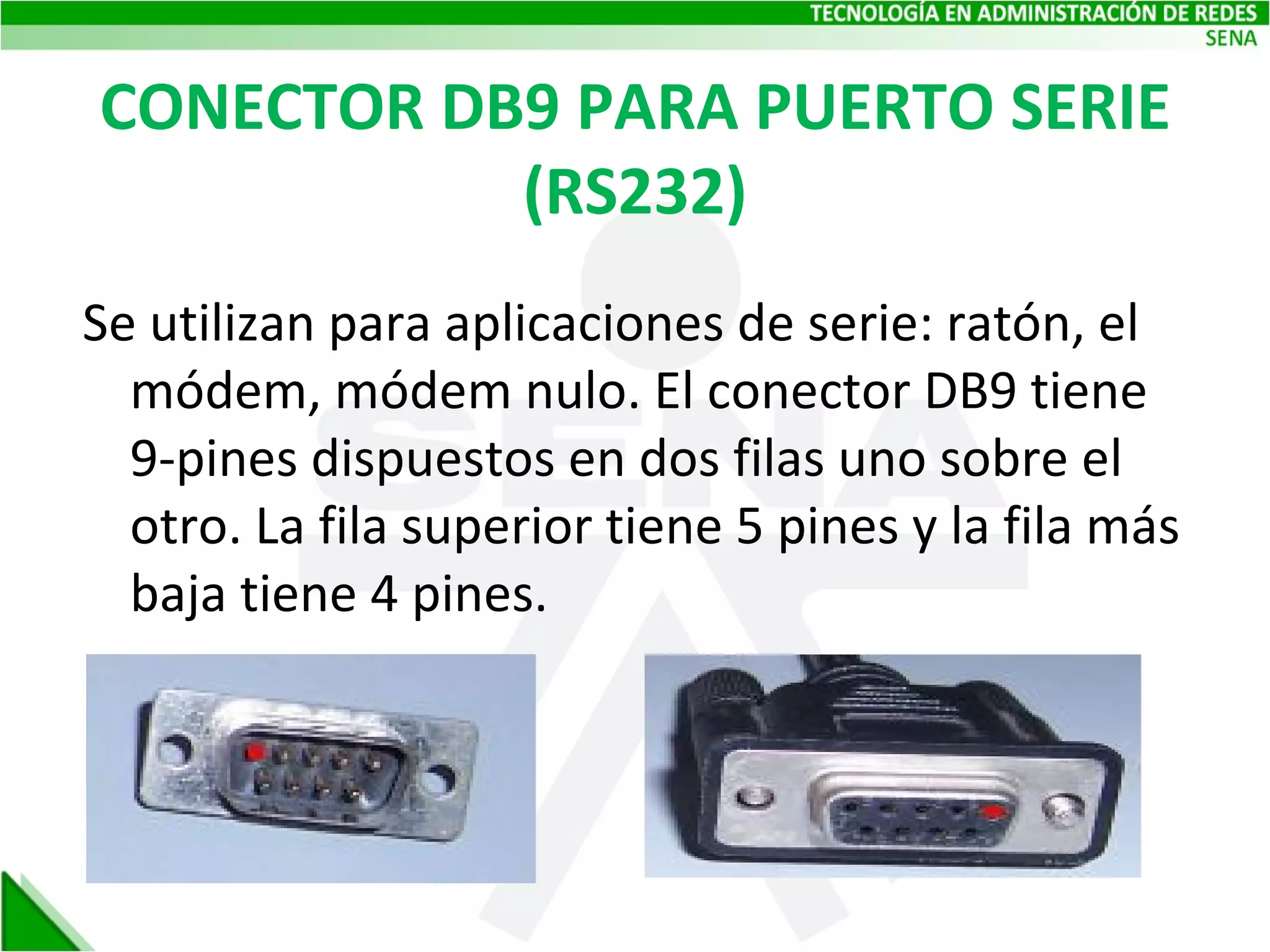

3. CONECTOR DB9 PARA PUERTO SERIE (RS232) Se utilizan para aplicaciones de serie: ratón, el módem, módem nulo. El conector DB9 tiene 9-pines dispuestos en dos filas uno sobre el otro. La fila superior tiene 5 pines y la fila más baja tiene 4 pines.

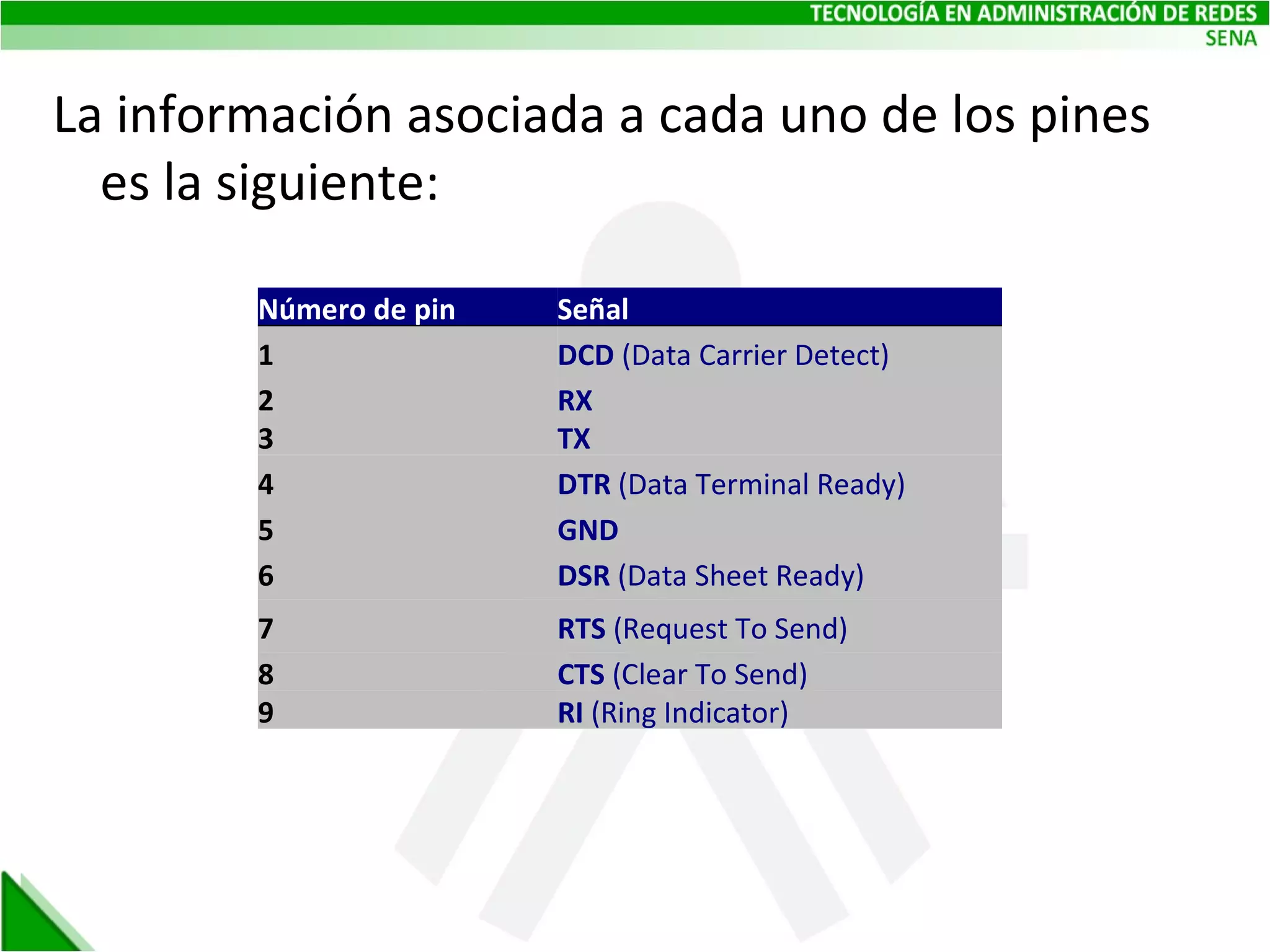

4. La información asociada a cada uno de los pines es la siguiente: Número de pin Señal 1 DCD (Data Carrier Detect) 2 RX 3 TX 4 DTR (Data Terminal Ready) 5 GND 6 DSR (Data Sheet Ready) 7 RTS (Request To Send) 8 CTS (Clear To Send) 9 RI (Ring Indicator)

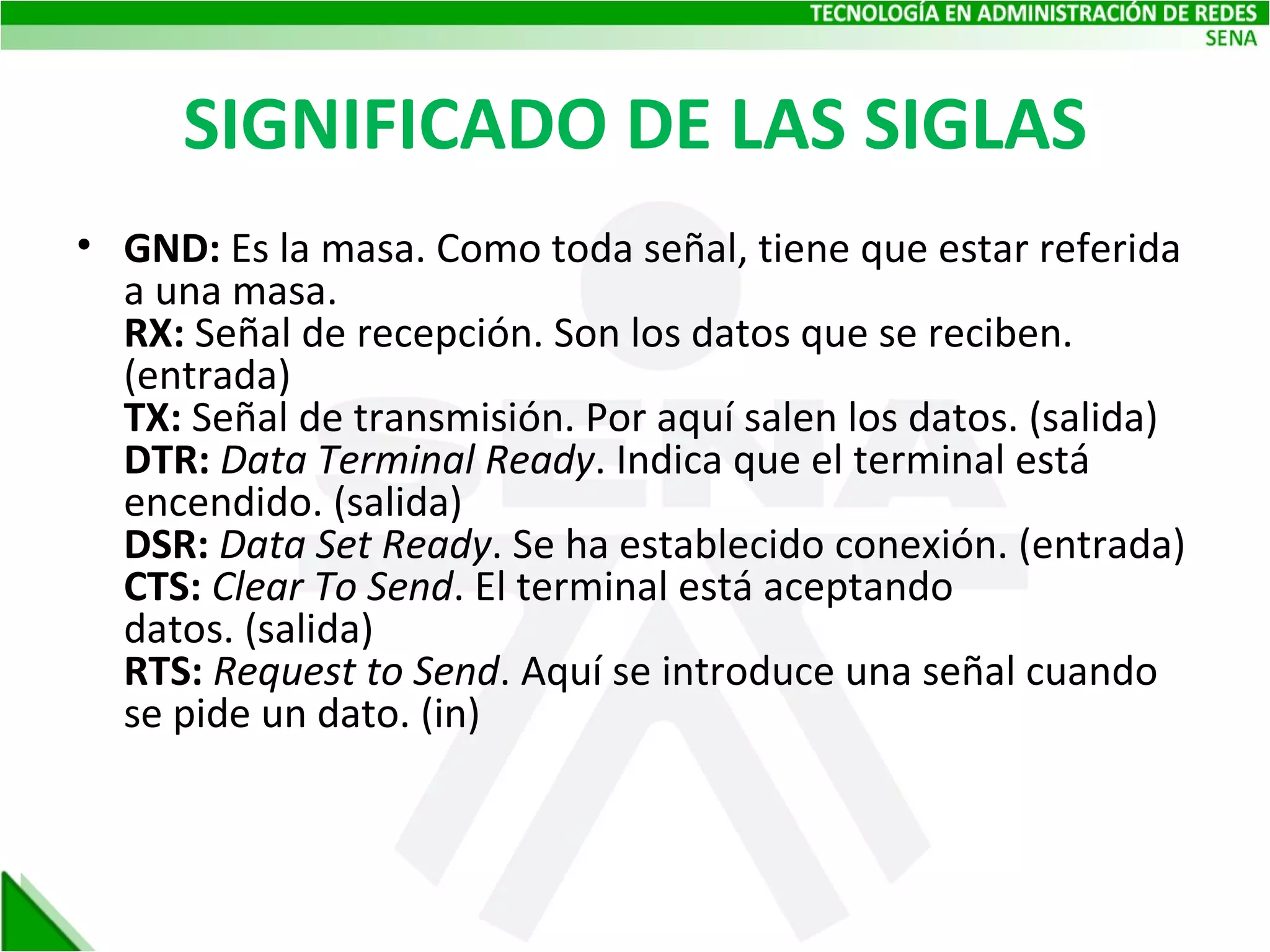

5. SIGNIFICADO DE LAS SIGLAS GND: Es la masa. Como toda señal, tiene que estar referida a una masa. RX: Señal de recepción. Son los datos que se reciben. (entrada) TX: Señal de transmisión. Por aquí salen los datos. (salida) DTR: Data Terminal Ready . Indica que el terminal está encendido. (salida) DSR: Data Set Ready . Se ha establecido conexión. (entrada) CTS: Clear To Send . El terminal está aceptando datos. (salida) RTS: Request to Send . Aquí se introduce una señal cuando se pide un dato. (in)

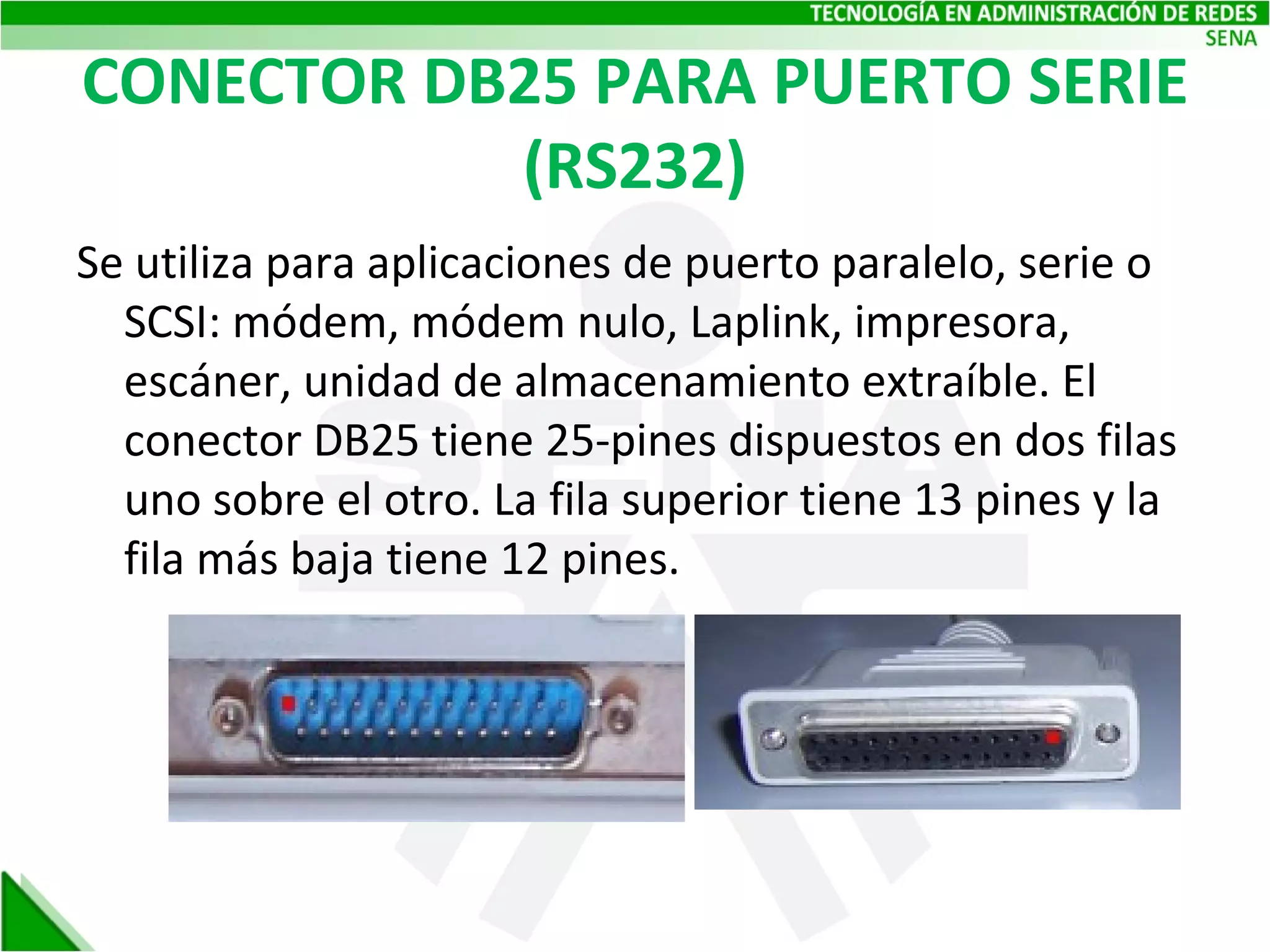

6. CONECTOR DB25 PARA PUERTO SERIE (RS232) Se utiliza para aplicaciones de puerto paralelo, serie o SCSI: módem, módem nulo, Laplink, impresora, escáner, unidad de almacenamiento extraíble. El conector DB25 tiene 25-pines dispuestos en dos filas uno sobre el otro. La fila superior tiene 13 pines y la fila más baja tiene 12 pines.

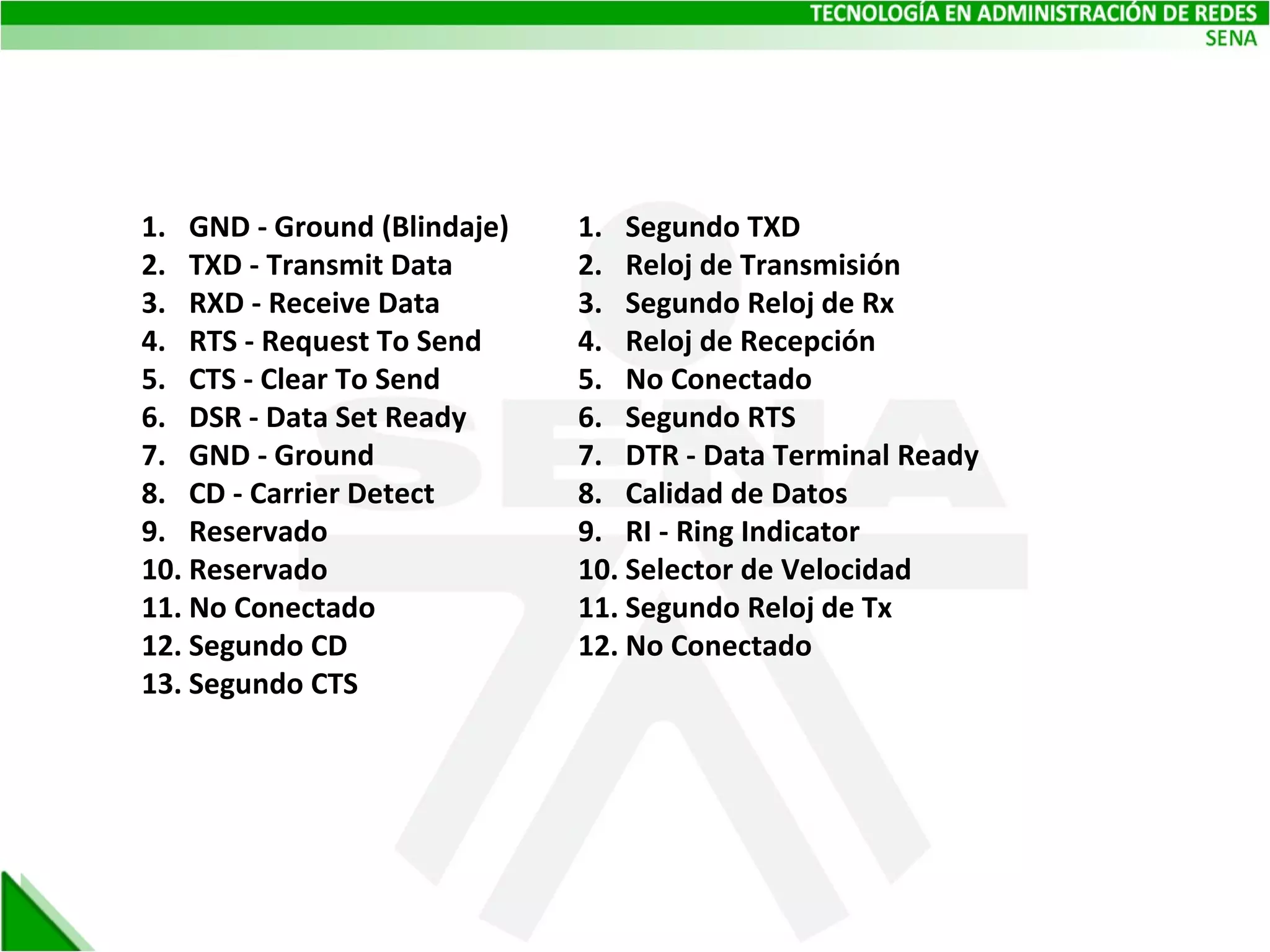

7. GND - Ground (Blindaje) TXD - Transmit Data RXD - Receive Data RTS - Request To Send CTS - Clear To Send DSR - Data Set Ready GND - Ground CD - Carrier Detect Reservado Reservado No Conectado Segundo CD Segundo CTS Segundo TXD Reloj de Transmisión Segundo Reloj de Rx Reloj de Recepción No Conectado Segundo RTS DTR - Data Terminal Ready Calidad de Datos RI - Ring Indicator Selector de Velocidad Segundo Reloj de Tx No Conectado

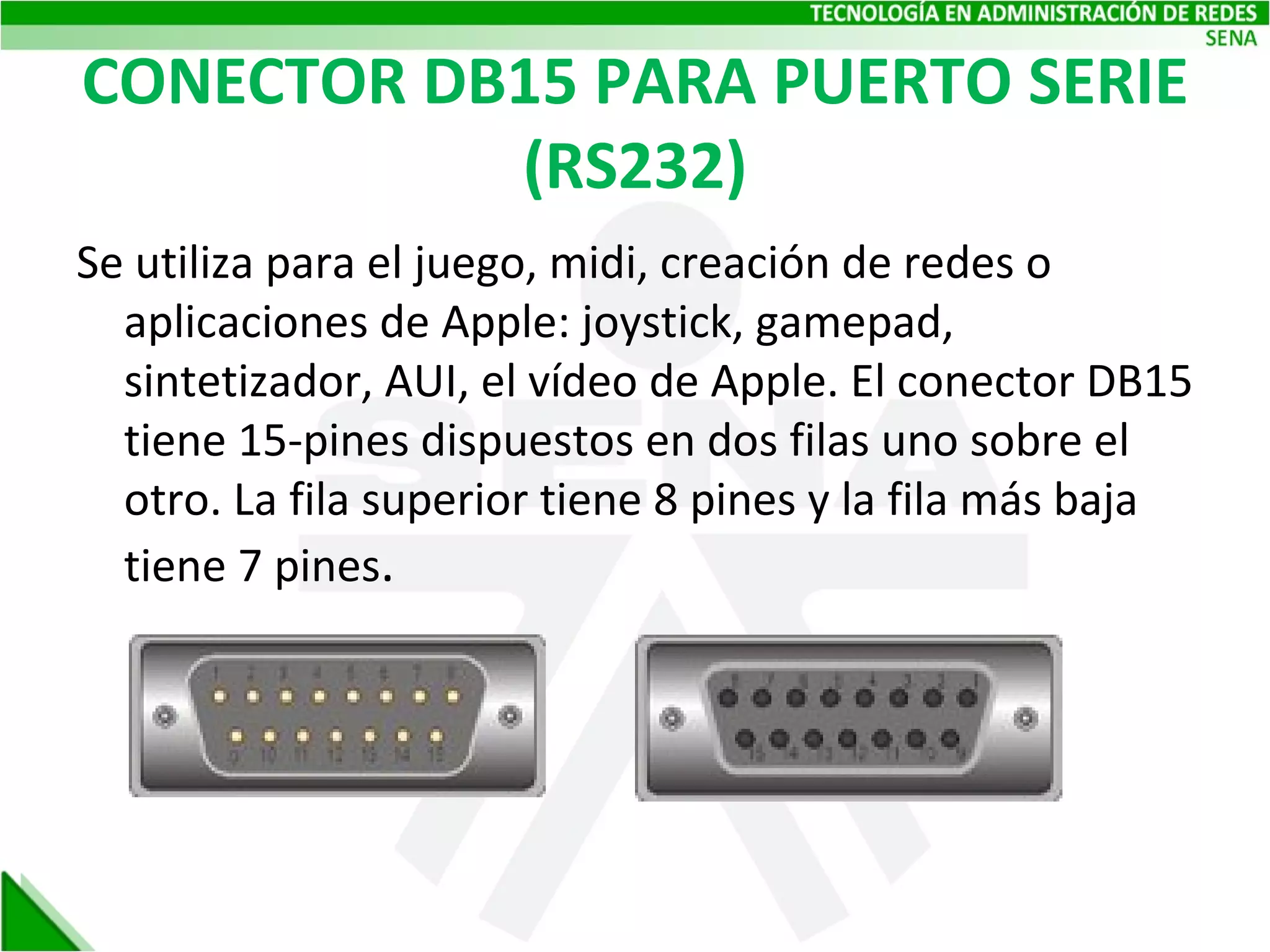

8. CONECTOR DB15 PARA PUERTO SERIE (RS232) Se utiliza para el juego, midi, creación de redes o aplicaciones de Apple: joystick, gamepad, sintetizador, AUI, el vídeo de Apple. El conector DB15 tiene 15-pines dispuestos en dos filas uno sobre el otro. La fila superior tiene 8 pines y la fila más baja tiene 7 pines .

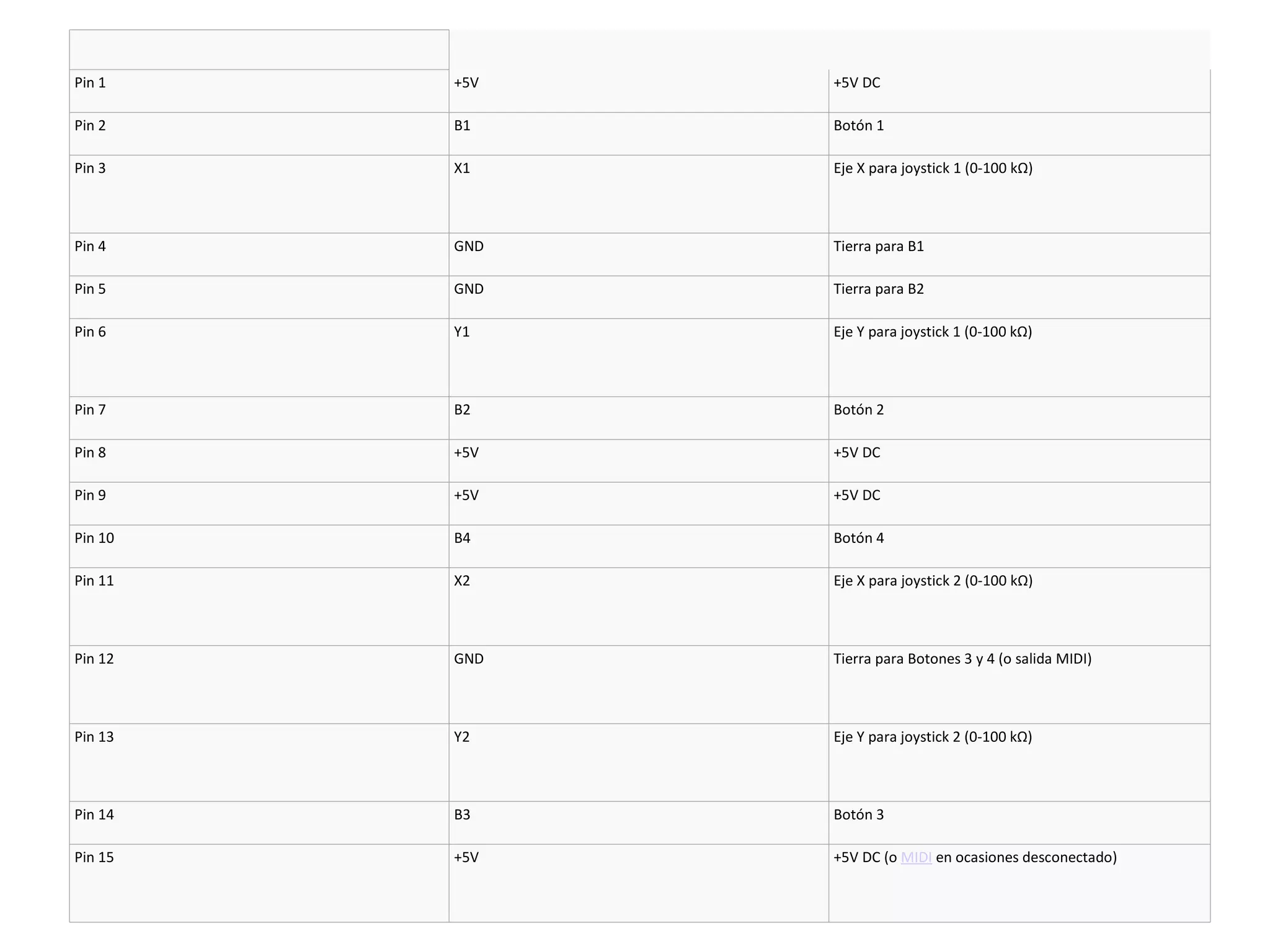

9. Pin 1 +5V +5V DC Pin 2 B1 Botón 1 Pin 3 X1 Eje X para joystick 1 (0-100 k Ω) Pin 4 GND Tierra para B1 Pin 5 GND Tierra para B2 Pin 6 Y1 Eje Y para joystick 1 (0-100 kΩ) Pin 7 B2 Botón 2 Pin 8 +5V +5V DC Pin 9 +5V +5V DC Pin 10 B4 Botón 4 Pin 11 X2 Eje X para joystick 2 (0-100 k Ω) Pin 12 GND Tierra para Botones 3 y 4 (o salida MIDI) Pin 13 Y2 Eje Y para joystick 2 (0-100 kΩ) Pin 14 B3 Botón 3 Pin 15 +5V +5V DC (o MIDI en ocasiones desconectado)

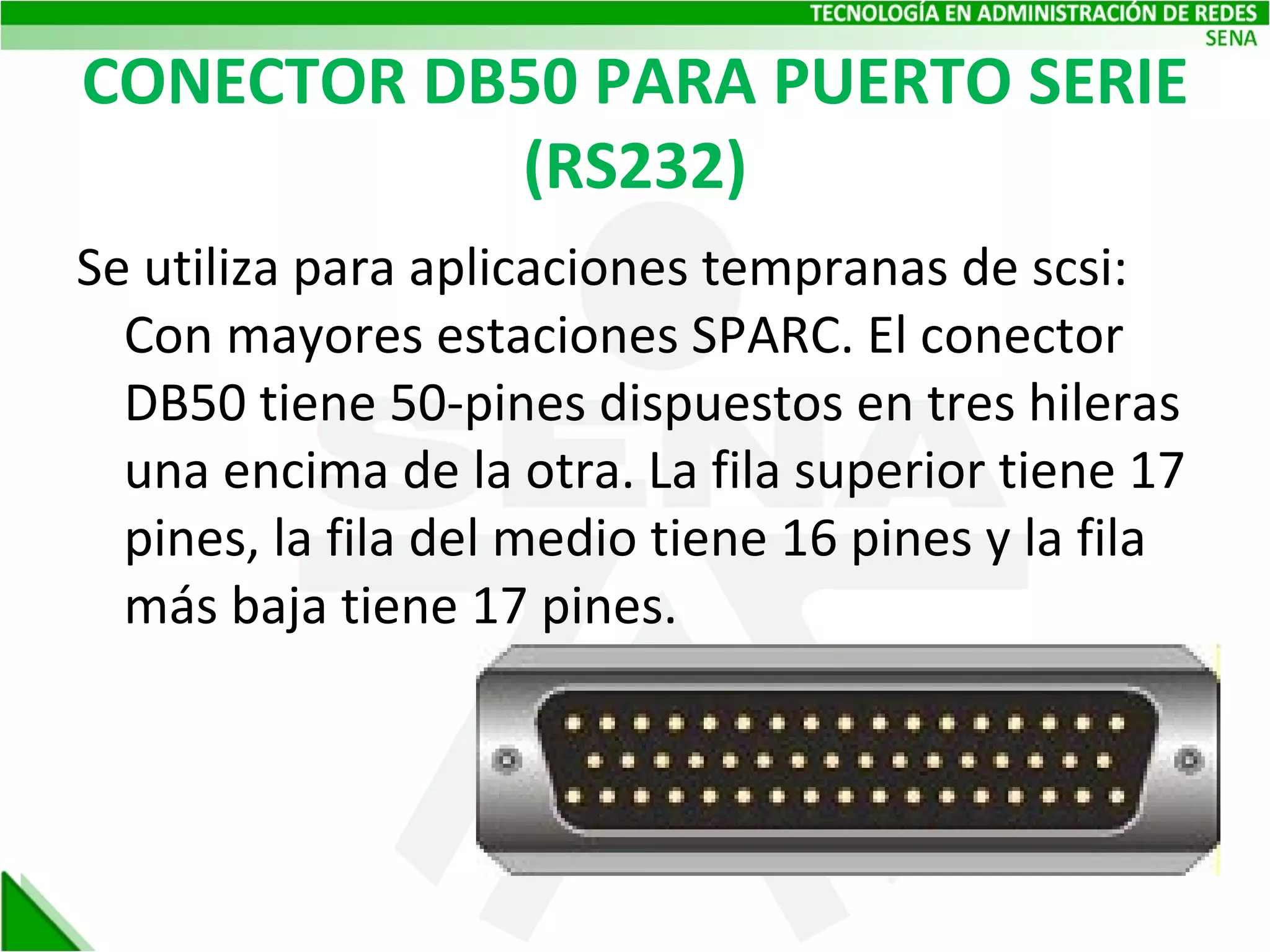

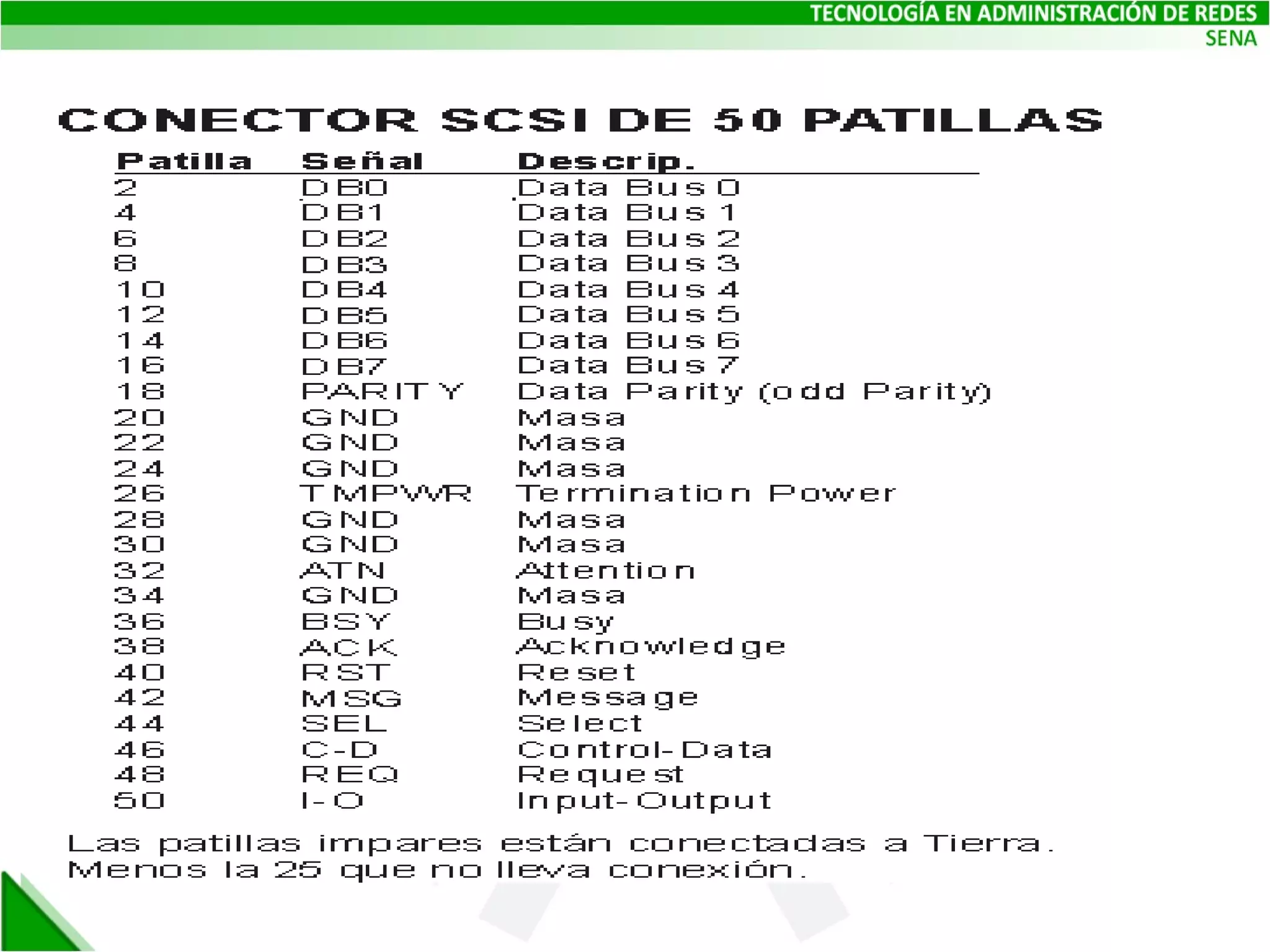

10. CONECTOR DB50 PARA PUERTO SERIE (RS232) Se utiliza para aplicaciones tempranas de scsi: Con mayores estaciones SPARC. El conector DB50 tiene 50-pines dispuestos en tres hileras una encima de la otra. La fila superior tiene 17 pines, la fila del medio tiene 16 pines y la fila más baja tiene 17 pines.

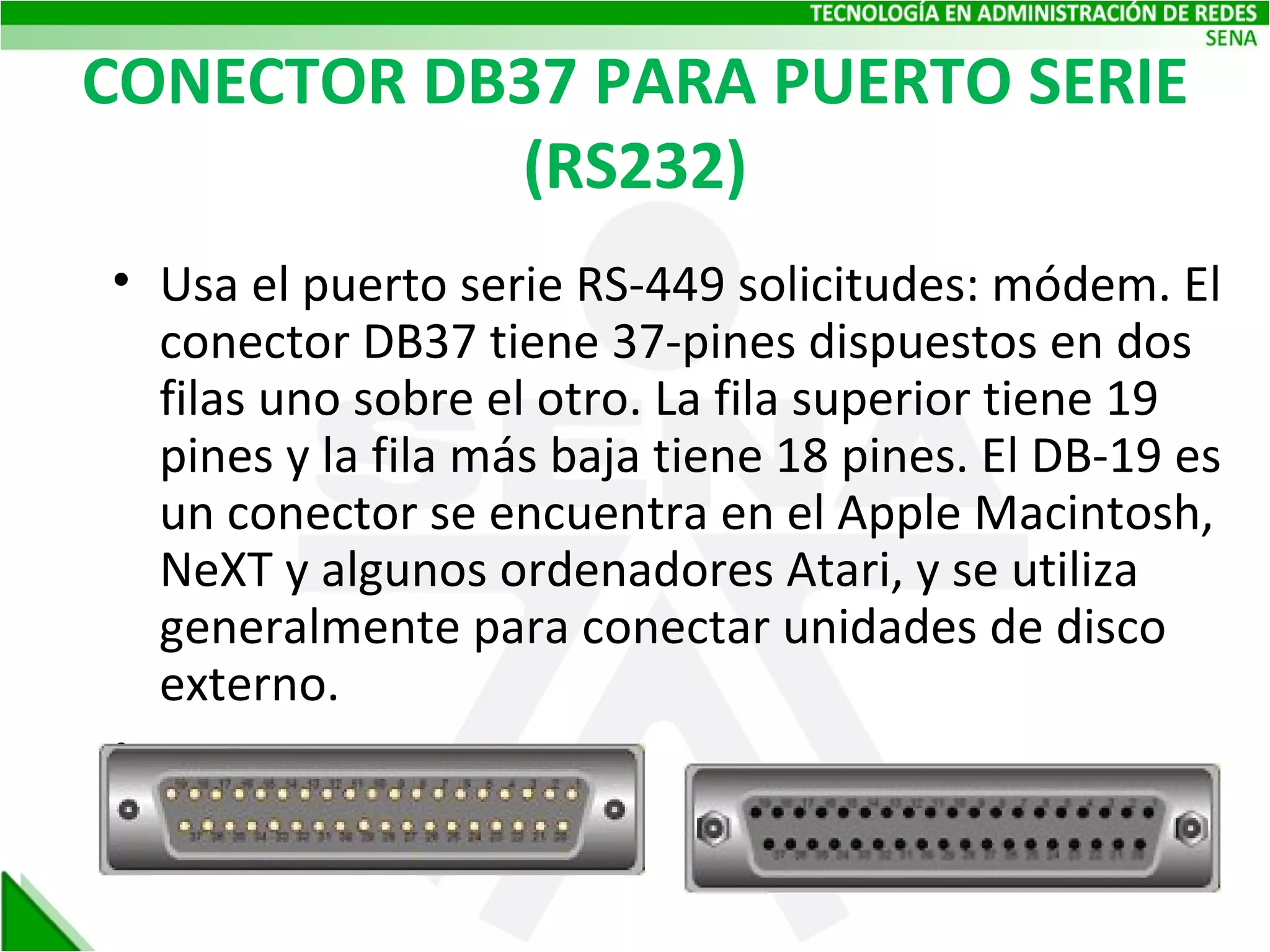

12. CONECTOR DB37 PARA PUERTO SERIE (RS232) Usa el puerto serie RS-449 solicitudes: módem. El conector DB37 tiene 37-pines dispuestos en dos filas uno sobre el otro. La fila superior tiene 19 pines y la fila más baja tiene 18 pines. El DB-19 es un conector se encuentra en el Apple Macintosh, NeXT y algunos ordenadores Atari, y se utiliza generalmente para conectar unidades de disco externo.

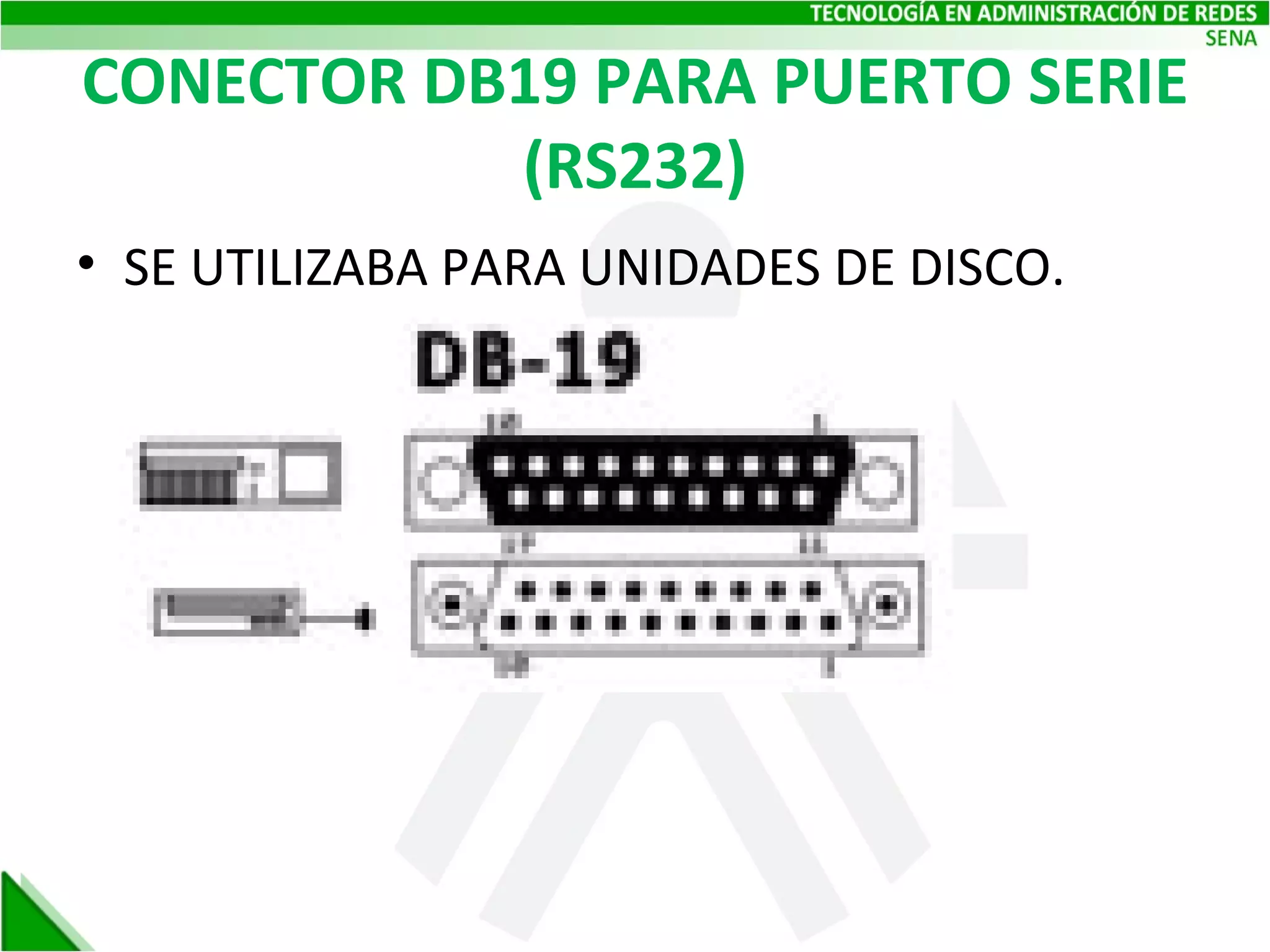

13. CONECTOR DB19 PARA PUERTO SERIE (RS232) SE UTILIZABA PARA UNIDADES DE DISCO.
