1. 4. Comunicaciones serie y paralelo
CONCEPTOS DE TRANSMISIÓN DE DATOS DIGITALES
Transmisión serie y paralela
Transmisión asíncrona y síncrona
Interfaz DTE-DCE
INTERFAZ EIA-232 / V.24
Especificaciones mecánicas
Especificaciones eléctricas
Especificaciones funcionales
CABLE MÓDEM NULO
OTRAS INTERFACES SERIE
Interfaz V.35
Interfaces V.10 y V.11
Interfaz EIA-449
Interfaz X.21
INTERFAZ CENTRONICS
Cables y conectores
Arquitectura
Componentes de un sistema USB
INTERFAZ USB
INTERFACES INALÁMBRICAS: BLUETOOTH E INFRARROJOS

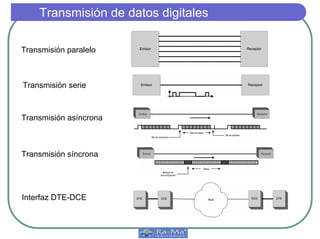

2. Transmisión de datos digitales
Transmisión paralelo
Transmisión serie
Transmisión asíncrona
Transmisión síncrona
Interfaz DTE-DCE

3. Interfaz EIA-232. Especificaciones mecánicas
ISO 4902
ISO 2110
Conector hembra – DTE
Conector macho – DCE
Longitud máxima de cable: 15 metros

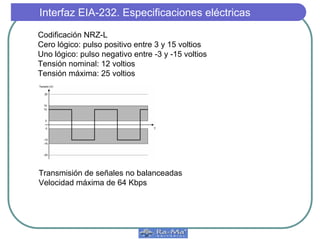

4. Interfaz EIA-232. Especificaciones eléctricas
Codificación NRZ-L
Cero lógico: pulso positivo entre 3 y 15 voltios
Uno lógico: pulso negativo entre -3 y -15 voltios
Tensión nominal: 12 voltios
Tensión máxima: 25 voltios
Transmisión de señales no balanceadas
Velocidad máxima de 64 Kbps

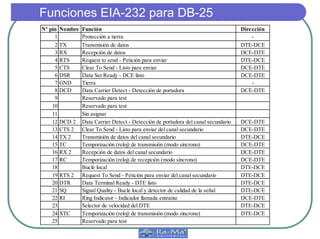

5. Funciones EIA-232 para DB-25
Nº pin Nombre Función Dirección
1 Protección a tierra -
2 TX Transmisión de datos DTE-DCE
3 RX Recepción de datos DCE-DTE
4 RTS Request to send - Petición para enviar DTE-DCE
5 CTS Clear To Send - Listo para enviar DCE-DTE
6 DSR Data Set Ready - DCE listo DCE-DTE
7 GND Tierra -
8 DCD Data Carrier Detect - Detección de portadora DCE-DTE
9 Reservado para test
10 Reservado para test
11 Sin asignar
12 DCD 2 Data Carrier Detect - Detección de portadora del canal secundario DCE-DTE
13 CTS 2 Clear To Send - Listo para enviar del canal secundario DCE-DTE
14 TX 2 Transmisión de datos del canal secundario DTE-DCE
15 TC Temporización (reloj) de transmisión (modo síncrono) DCE-DTE
16 RX 2 Recepción de datos del canal secundario DCE-DTE
17 RC Temporización (reloj) de recepción (modo síncrono) DCE-DTE
18 Bucle local DTE-DCE
19 RTS 2 Request To Send - Petición para enviar del canal secundario DTE-DCE
20 DTR Data Terminal Ready - DTE listo DTE-DCE
21 SQ Signal Quality - Bucle local y detector de calidad de la señal DTE-DCE
22 RI Ring Indicator - Indicador llamada entrante DCE-DTE
23 Selector de velocidad del DTE DTE-DCE
24 XTC Temporización (reloj) de transmisión (modo síncrono) DTE-DCE
25 Reservado para test

6. Funciones EIA-232 para DB-9
Nº pin Nombre Función Dirección
1 DCD Data Carrier Detect - Detección de portadora DCE-DTE
2 RX Recepción de datos DCE-DTE
3 TX Transmisión de datos DTE-DCE
4 DTR Data Terminal Ready – DTE listo DTE-DCE
5 GND Tierra -
6 DSR Data Set Ready – DCE listo DCE-DTE
7 RTS Request To Send – Petición para enviar DTE-DCE
8 CTS Clear To Send – Listo para enviar DCE-DTE
9 RI Ring Indicator – Indicador de llamada entrante DCE-DTE

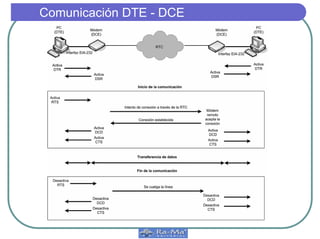

7. Comunicación DTE - DCE

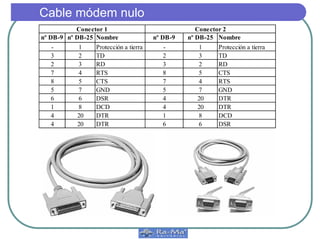

8. Cable módem nulo
nº DB-9 nº DB-25 Nombre nº DB-9 nº DB-25 Nombre
- 1 Protección a tierra - 1 Protección a tierra
3 2 TD 2 3 TD
2 3 RD 3 2 RD
7 4 RTS 8 5 CTS
8 5 CTS 7 4 RTS
5 7 GND 5 7 GND
6 6 DSR 4 20 DTR
1 8 DCD 4 20 DTR
4 20 DTR 1 8 DCD
4 20 DTR 6 6 DSR
Conector 1 Conector 2

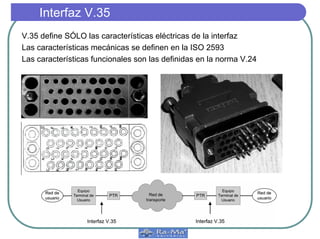

9. Interfaz V.35
V.35 define SÓLO las características eléctricas de la interfaz
Las características mecánicas se definen en la ISO 2593
Las características funcionales son las definidas en la norma V.24

10. Velocidad en función de la distancia en V.10
Conector DB-37
(ISO 4902)

11. Normativa de interfaces serie
Nombre Esp. Eléctr. Esp. Mecán. Esp. Func.
EIA-232 ó V.24 V.28 ISO-2110 (DB-25)
ISO-4902 (DB-9)
V.24
V.35 V.35 ISO 2593
(Winchester)
V.24
V.10 V.10 (RS-423) ISO-4902 (DB-37)
ISO-4903 (DB-15)
V.24
V.11 V.11 (RS-422) ISO-4902 (DB-37)
ISO-4903 (DB-15)
V.24
EIA-449 V.10
V.11
ISO 4902 (DB-37) V.36
V.37

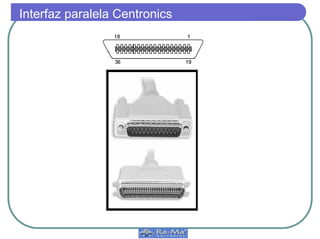

12. Interfaz paralela Centronics

13. Interfaces paralelas
z Interfaz Centronics o SPP (Standard Paralell Port)
z Conexión PC con impresora
z Conector DB-25 macho para el PC y conector Centronics de 36 pines para la
impresora
z Transferencia de datos unidireccional con 8 bits en paralelo
z Velocidad de transferencia entre 50 y 500 Kbps
z Interfaz EPP (Enhanced Paralell Port)
z Desarrollada en 1991 para mejorar Centronics
z Bidireccional
z Permite otros dispositivos como discos duros, unidades CD-ROM…
z Hasta 2 Mbyes/s
z Interfaz ECP (Extended Capabilities Port)
z Desarrollada en 1992
z Bidireccional con velocidad de hasta 2 Mbytes/s
z Utilizado en escáneres e impresoras recientes.
z EPP y ECP recogidas en el estándar IEEE 1284
z En el PC todas estas interfaces utilizan el mismo conector (DB-25
hembra) y por software se configura el modo de funcionamiento

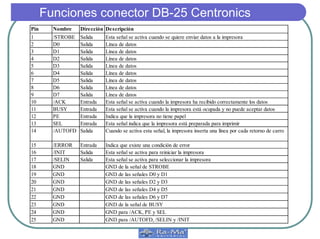

14. Funciones conector DB-25 Centronics
Pin Nombre Dirección Descripción
1 /STROBE Salida Esta señal se activa cuando se quiere enviar datos a la impresora
2 D0 Salida Línea de datos
3 D1 Salida Línea de datos
4 D2 Salida Línea de datos
5 D3 Salida Línea de datos
6 D4 Salida Línea de datos
7 D5 Salida Línea de datos
8 D6 Salida Línea de datos
9 D7 Salida Línea de datos
10 /ACK Entrada Esta señal se activa cuando la impresora ha recibido correctamente los datos
11 BUSY Entrada Esta señal se activa cuando la impresora está ocupada y no puede aceptar datos
12 PE Entrada Indica que la impresora no tiene papel
13 SEL Entrada Esta señal indica que la impresora está preparada para imprimir
14 /AUTOFD Salida Cuando se activa esta señal, la impresora inserta una línea por cada retorno de carro
15 /ERROR Entrada Indica que existe una condición de error
16 /INIT Salida Esta señal se activa para reiniciar la impresora
17 /SELIN Salida Esta señal se activa para seleccionar la impresora
18 GND GND de la señal de STROBE
19 GND GND de las señales D0 y D1
20 GND GND de las señales D2 y D3
21 GND GND de las señales D4 y D5
22 GND GND de las señales D6 y D7
23 GND GND de la señal de BUSY
24 GND GND para /ACK, PE y SEL
25 GND GND para /AUTOFD, /SELIN y /INIT

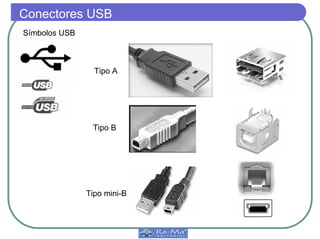

15. Conectores USB
Símbolos USB
Tipo A
Tipo B
Tipo mini-B

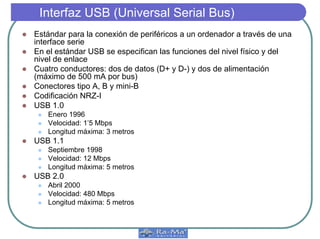

16. Interfaz USB (Universal Serial Bus)
z Estándar para la conexión de periféricos a un ordenador a través de una
interface serie
z En el estándar USB se especifican las funciones del nivel físico y del
nivel de enlace
z Cuatro conductores: dos de datos (D+ y D-) y dos de alimentación
(máximo de 500 mA por bus)
z Conectores tipo A, B y mini-B
z Codificación NRZ-I
z USB 1.0
z Enero 1996
z Velocidad: 1’5 Mbps
z Longitud máxima: 3 metros
z USB 1.1
z Septiembre 1998
z Velocidad: 12 Mbps
z Longitud máxima: 5 metros
z USB 2.0
z Abril 2000
z Velocidad: 480 Mbps
z Longitud máxima: 5 metros

17. Arquitectura USB
