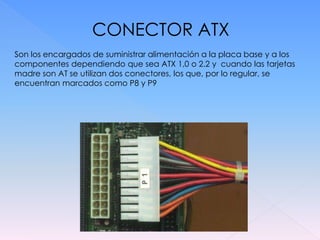

2. CONECTOR ATX
Son los encargados de suministrar alimentación a la placa base y a los
componentes dependiendo que sea ATX 1,0 o 2.2 y cuando las tarjetas
madre son AT se utilizan dos conectores, los que, por lo regular, se
encuentran marcados como P8 y P9

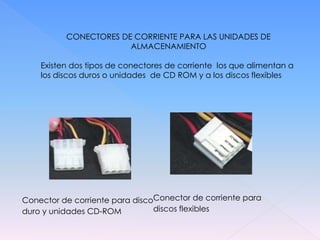

3. CONECTORES DE CORRIENTE PARA LAS UNIDADES DE
ALMACENAMIENTO
Existen dos tipos de conectores de corriente los que alimentan a
los discos duros o unidades de CD ROM y a los discos flexibles
Conector de corriente para discoConector de corriente para
duro y unidades CD-ROM discos flexibles

4. CONECTOR DEL BUS DE DATOS A LA UNIDAD DEL DISCO
FLEXIBLE
El disco flexible y la tarjeta madre van conectados por un
cable llamado bus de datos de 34 hilos el cable sale de
conector y va a la tarjeta madre de 34 pines
Para que coincida en ambos casos las entradas al pin numero
1 se debe localizar la parte del propio bus de datos que tiene
una línea roja, la cual debe coincidir con el pin número uno,
tanto en la tarjeta madre como en la unidad del disco flexible
Bus de datos para disco flexible

5. CONECTOR DE BUS DE DATOS DE
LOS DISCOS TIPO IDE
Los disco tipo ide necesitan un cable para conectarse con la tarjeta
madre este cable es de 40 hilos
Como en las conexiones de unidades flexibles el pin N°1 de la tarjeta
madre deberá ir conectada al pin N°1 del disco duro
Bus de datos para disco flexible

6. PUERTO IDE
El puerto paralelo IDE, también llamado ATA, es usado para la
conexión de discos duros, unidades lectoras/grabadoras (CD-
ROM, DVD),
6

7. UNIDADES DE DISCO DURO Y FLEXIBLE
Estos son los encargados de almacenar información
El tamaño es Kb MB GB
el byte es una unidad de información muy pequeña, por lo que se usan
sus múltiplos: kilobyte (Kb), megabyte (MB), gigabyte (GB)... Debido a
que la informática suele usar potencias de 2 en vez de potencias de 10,
se da la curiosa circunstancia de que cada uno de estos múltiplos no es
1.000 veces mayor que el anterior, sino 1.024 veces (2 elevado a 10 =
1.024). Por tanto, tenemos que: 1 GB = 1.024 MB = 1.048.576 Kb = más de
1.073 millones de bytes

8. DISCOS DUROS
Cada uno se compone de uno o mas discos los cuales se ponen en
funcionamiento mediante un motor que los hace girar de forma
rotativa
El motor del disco duro, en cambio, mantiene los discos en constante
rotación. Mientras que los diskettes giran con una velocidad de 360
revoluciones por minuto, el motor del disco duro hace girar los discos a
9600 revoluciones por minuto o mas

9. DISCO FLEXIBLE
Un disquete Flojo es una película plástica muy delgada en una
forma de plato circular. El disquete de nombre es usado el grosor
del disco mylar es muy menos de aproximadamente unos miles de
una pulgada. Por lo tanto flexible, o disquete cubierto del material
magnético es adjuntado en una chaqueta protectora. Hay una
forma oval que abre a ambos lados de la película de almacenaje
en la chaqueta llamada la ranura Principal.

10. UNIDAD DE DISCO FLEXIBLE
Una disquetera sirve para leer la información almacenada en un
disquete y para grabar en el Los discos utilizados en estas, tenían una
capacidad de 360k si eran de “doble densidad” y de 1.2 Mb si eran de
“alta densidad
actualmente capaces de trabajar con los dos formatos. Las
disqueteras están formadas por un mecanismo que hace girar al
disquete en su interior, y dos cabezales uno para cada lado del
disquete

11. UNIDADES DE CD ROM
Para leer discos compactos (CD) se necesita un lector de CD-
ROM, que es un dispositivo dependiente del ordenador y
controlado por este. Estos lectores admiten tanto discos
compactos musicales como CD-ROM
El lector de CD-ROM ha de colocarse en uno de los huecos
anchos (5 ¼ “) de la caja del ordenador, conectarle la
alimentación y el cable de datos (recuerde la posición de la
banda roja). Esto está en estrecha relación con la instalación del
disco duro, ya que utiliza la controladora IDE. La forma más
común de conectarlo es poniéndolo como esclavo en el IDE
primario (si es que hay un solo disco duro)

12. Tarjeta madre
También llamado board Es el puente que permite la interacción de los
diversos componentes de un computador .Tiene instalados una serie
de circuitos integrados, entre los que se encuentra el chipset, que sirve
como centro de conexión entre el microprocesador, la memoria de
acceso aleatorio (RAM), las ranuras de expansión y otros dispositivos.
12

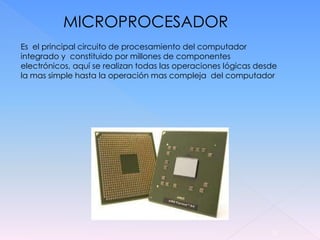

13. MICROPROCESADOR
Es el principal circuito de procesamiento del computador
integrado y constituido por millones de componentes
electrónicos, aquí se realizan todas las operaciones lógicas desde
la mas simple hasta la operación mas compleja del computador
13

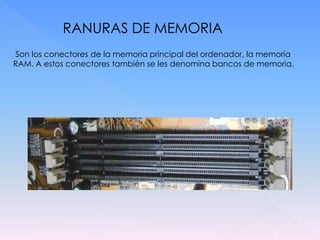

14. RANURAS DE MEMORIA
Son los conectores de la memoria principal del ordenador, la memoria
RAM. A estos conectores también se les denomina bancos de memoria.
14

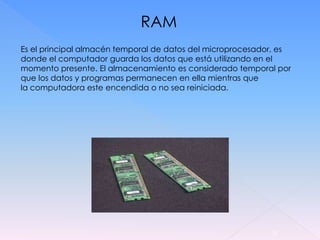

15. RAM
Es el principal almacén temporal de datos del microprocesador, es
donde el computador guarda los datos que está utilizando en el
momento presente. El almacenamiento es considerado temporal por
que los datos y programas permanecen en ella mientras que
la computadora este encendida o no sea reiniciada.
15

16. RANURA AGP
Puerto para canal de alta velocidad para fijar tarjetas gráficas a
la placa madre de una computadora, especialmente para placas
aceleradoras de gráficos en 3D.
16

17. Bus de datos también
llamado IDE

18. Conector sata utilizado
actualmente

19. RANURAS PCI
Es el lugar de la computadora donde se insertan tarjetas que tienen
funciones diferentes, es decir: de video, audio, modem, tv puertos
USB etc. Este es un elemento importante en las placas, ya que
cuantas mas ranuras de ampliación tengamos mas periféricos
podremos acoplar a nuestro sistema.
19

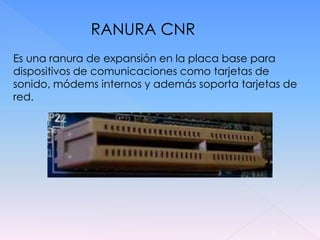

20. RANURA CNR
Es una ranura de expansión en la placa base para
dispositivos de comunicaciones como tarjetas de
sonido, módems internos y además soporta tarjetas de
red.
20

21. UNIDAD DVD-ROM
Estas unidades son las más recientes, con ellas se pueden leer CD y
DVD. Estos últimos almacenan hasta 6 Gigabytes (6 mil millones de
bytes) de información, por lo regular se utilizan para películas.
Las unidades DVD pueden contar con su propia tarjeta
controladora, o conectarse a la tarjeta madre como si fueran discos
duros IDE/EIDE o unidades de CD-ROM
