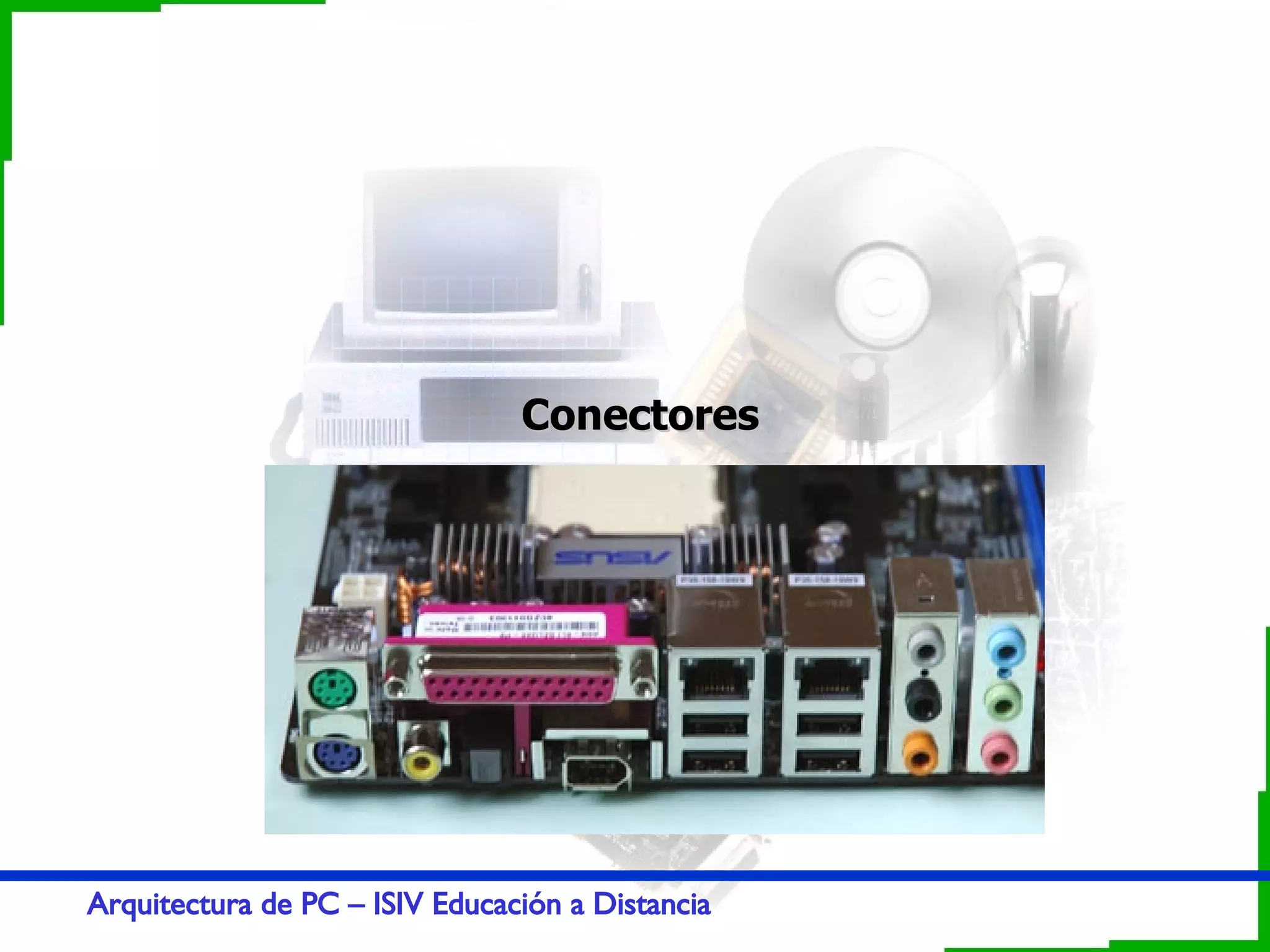

1. Conectores

2. Conectores Bajo esta denominación englobamos a los conectores internos, como pueden ser las disketeras, el disco duro, el CD-ROM, incluso los puertos serie, paralelo, etc. Estos puede ser internos ó externos.

3. Conectores - Externos Sirven para conectar componentes externos (periféricos a la placa madre) Paralelo: Para las impresoras Serie: Lento. Para Módems ó ratón. PS2: Para conectar teclado y ratón Teclado : DIN5 ó mini-DIN6 Puerto VGA: Conectar el video. USB: Rapidísimo. Para uso general, es el más utilizado en la actualidad. La versión 2.0 es mucho más rápida. Firewire : Ultrarrápido. Dispositivos de grandes capacidades (cámaras de vídeo). También llamado 1394

4. Conectores - externos Puertos PS/2 Puertos Paralelo Firewire USB Salida de Audio Salida para cable de red Vista del panel de conectores externos

5. Conectores - externos Placa sonido antigua

6. Conectores - externos

7. Conectores – externos (FireWire ó 1394)

8. Conectores -Internos Sirven para conectar componentes internos (a la placa madre) ISA: Uso general (en desuso) PCI: Más rápida. Uso general AGP: Muy rápido orientado sólo a tarjetas gráficas. PCI Express: Versión moderna del anterior mucho más rápido incluso que el AGP ATA o Ultra ATA: Conexión interna utilizada para los discos duros (se suele indicar la velocidad, por ejemplo ATA100) SCSI: Conexión interna para los discos duros, más rápida y más cara (utilizada en servidores) SATA o Serial ATA. Nueva conexión tipo ATA más rápida y más pequeña que la original. Conectores de alimentación: desde la fuente a la placa madre

9. Conectores -Internos Sirven para conectar componentes internos (a la placa madre) ISA: Uso general (en desuso)

10. Conectores -Internos Sirven para conectar componentes internos (a la placa madre) PCI: Más rápida. Uso general

11. Conectores -Internos Sirven para conectar componentes internos (a la placa madre) AGP: Muy rápido orientado sólo a tarjetas gráficas.

12. Conectores -Internos Sirven para conectar componentes internos (a la placa madre) PCI Express: Versión moderna del anterior mucho más rápido incluso que el AGP

13. Conectores -Internos Sirven para conectar componentes internos (a la placa madre) IDE: Conexión al disco rígido. Mas lenta que el nuevo SATA

14. Conectores -Internos Sirven para conectar componentes internos (a la placa madre) ATA o Ultra ATA: Conexión interna utilizada para los discos duros (se suele indicar la velocidad, por ejemplo ATA100)

15. Conectores -Internos Sirven para conectar componentes internos (a la placa madre) SCSI: Conexión interna para los discos duros, más rápida y más cara (utilizada en servidores)

16. Conectores -Internos Sirven para conectar componentes internos (a la placa madre) SATA o Serial ATA. Nueva conexión tipo ATA más rápida y más pequeña que la original.

17. Conectores -Internos Sirven para conectar componentes internos (a la placa madre) Conectores de alimentación: desde la fuente a la placa madre Detalle de conectores eléctrico (Motherboard) AT - ATX Conector energía AT Conector energía – ATX 1.1

18. Conectores – Internos Todos los conectores internos se encuentran insertos en la “Placa madre” (motherboard). En ella se encuentran o se conectan todos los demás dispositivos como. El microprocesador , en un elemento llamado zócalo ; La memoria , generalmente en forma de módulos; Los slots de expansión donde se conectan las tarjetas; Diversos chips de control , entre ellos la BIOS.

19. Conectores – vista de una placa madre

20. Motherboard El factor de forma se refiere a las dimensiones físicas y al tamaño de la motherboard, esto dicta el tipo de gabinete en el que puede ajustarse dicha placa. En general los tipos disponibles son: AT Baby AT LPX ATX

21. Motherboard Plano de un modelo “ATX” de motherboard

22. Motherboard Plano de un modelo”Baby AT” de motherboard

23. Motherboard Plano de un modelo “LPX” de motherboard

24. Motherboard Plano de un modelo de motherboard

25. Motherboard

27. Motherboard Modelos de Motherboard Cada marca y modelo puede tener distintas configuraciones, ubicación de los componentes, cantidad de ranuras, etc, sin embargo la estructura básica es la misma. Algunos de los motherboard mas conocidos son: AOPEN INTEL ASUS ECS VIA Con SLOT1

28. Motherboard Plano de un modelo de motherboard AOPEN

29. Motherboard Plano de un modelo de motherboard - INTEL

30. Motherboard Plano de un modelo de motherboard - ASUS

31. Motherboard Plano de un modelo de motherboard - ECS

32. Motherboard Plano de un modelo de motherboard - VIA

33. Motherboard Plano de un modelo de motherboard – SLOT1

34. Motherboard

35. Motherboard Comparativa entre placas madre. Dual Processor o Single Processor.
