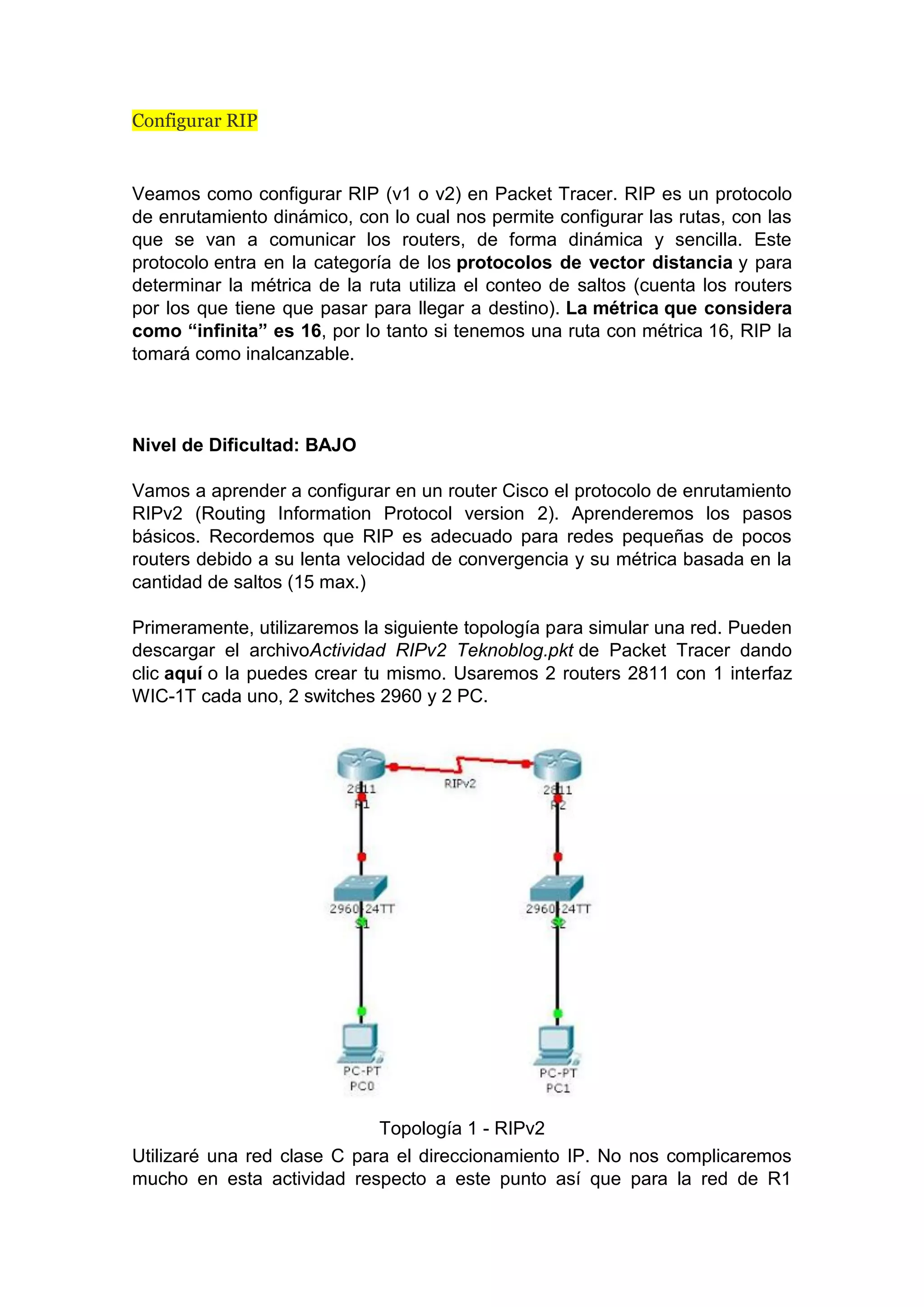

1. Configurar RIP
Veamos como configurar RIP (v1 o v2) en Packet Tracer. RIP es un protocolo
de enrutamiento dinámico, con lo cual nos permite configurar las rutas, con las
que se van a comunicar los routers, de forma dinámica y sencilla. Este
protocolo entra en la categoría de los protocolos de vector distancia y para
determinar la métrica de la ruta utiliza el conteo de saltos (cuenta los routers
por los que tiene que pasar para llegar a destino). La métrica que considera
como “infinita” es 16, por lo tanto si tenemos una ruta con métrica 16, RIP la
tomará como inalcanzable.
Nivel de Dificultad: BAJO
Vamos a aprender a configurar en un router Cisco el protocolo de enrutamiento
RIPv2 (Routing Information Protocol version 2). Aprenderemos los pasos
básicos. Recordemos que RIP es adecuado para redes pequeñas de pocos
routers debido a su lenta velocidad de convergencia y su métrica basada en la
cantidad de saltos (15 max.)
Primeramente, utilizaremos la siguiente topología para simular una red. Pueden
descargar el archivoActividad RIPv2 Teknoblog.pkt de Packet Tracer dando
clic aquí o la puedes crear tu mismo. Usaremos 2 routers 2811 con 1 interfaz
WIC-1T cada uno, 2 switches 2960 y 2 PC.
Topología 1 - RIPv2
Utilizaré una red clase C para el direccionamiento IP. No nos complicaremos
mucho en esta actividad respecto a este punto así que para la red de R1
2. asignaré la red 192.168.1.0/24 y para la red de R2 la 192.168.2.0/24. Además
la red 192.168.3.0/30 para la conexión punto a punto de ambos routers.
¿Qué haremos? Primero configuraremos las interfaces de los routers con sus
respectivas direcciones IP. Posteriormente, configuraremos RIPv2 en cada
router para que publique su tabla de enrutamiento. Al final visualizaremos las
tablas de enrutamiento de ambos routers para saber si recibieron la tabla de
enrutamiento del otro router y haremos un ping entre ambas computadoras
para verificar el buen funcionamiento de los routers y RIP. Escribiré todos los
pasos que haré para que quede bien explicado y no nos perdamos en ningún
momento.
Empecemos configurando R1 con parámetros básicos.
1. Abramos el CLI del IOS.
2. Ingresamos al modo privilegiado.
R1>enable
3. Ingresamos al modo de configuración global.
R1#configure terminal
4. Entramos al modo de configuración de interfaz (fastethernet 0/0).
R1(config)#interface fa0/0
5. Configuramos una dirección IP, la encendemos y luego salimos de ese
modo.
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#no shutdown
R1(config-if)#exit
6. Entramos al modo de configuración de interfaz (serial 0/0/0).
R1(config)#interface serial0/0/0
7. Configuramos una dirección IP, un clock rate porque este router es el DCE, la
encendemos y luego salimos.
R1(config-if)#ip address 192.168.3.1 255.255.255.252
R1(config-if)#clock rate 64000
R1(config-if)#no shutdown
R1(config-if)#exit
8. Nos devolvemos al modo privilegiado para guardar la configuración en
ejecución en la configuración inicial.
R1(config)#exit
R1#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...[OK]
R1#
9. Listo. Más adelante configuraremos RIPv2.
3. Ahora haremos lo mismo en R2.
1. Abramos el CLI del IOS.
2. Ingresamos al modo privilegiado.
R2>enable
3. Ingresamos al modo de configuración global.
R2#configure terminal
4. Entramos al modo de configuración de interfaz (fastethernet 0/0).
R2(config)#interface fa0/0
5. Configuramos una dirección IP, la encendemos y luego salimos de ese
modo.
R2(config-if)#ip address 192.168.2.1 255.255.255.0
R2(config-if)#no shutdown
R2(config-if)#exit
6. Entramos al modo de configuración de interfaz (serial 0/0/0).
R2(config)#interface serial0/0/0
7. Configuramos una dirección IP, en este router no es necesario un clock rate
porque es un DTE, la encendemos y luego salimos.
R2(config-if)#ip address 192.168.3.2 255.255.255.252
R2(config-if)#no shutdown
R2(config-if)#exit
8. Nos devolvemos al modo privilegiado para guardar la configuración en
ejecución en la configuración inicial.
R2(config)#exit
R2#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...[OK]
R2#
9. Listo.
Ahora si, a lo que vinimos. Necesitamos saber que cuando configuramos RIP y
utilizamos el comandonetwork debemos agregar después de el la dirección IP
de la red que queremos publicar si ésta se encuentra directamente conectada al
router. Entonces...
Configuremos primero R1:
1. Ingresamos al modo Configuración Global.
R1#configure terminal
2. Entramos al modo de configuración del router con RIP.
R1(config)#router rip
4. 3. Aplicamos la versión 2 del protocolo RIP.
R1(config-R1)#version 2
4. Publicamos las redes conectadas directamente.
R1(config-R1)#network 192.168.1.0
R1(config-R1)#network 192.168.3.0
5. Salimos del modo configuración del router.
R1(config-R1)#exit
6. Nos devolvemos al modo privilegiado y guardamos la configuración en
ejecución en nuestro archivo de configuración inicial.
R1(config)#exit
R1#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...[OK]
R1#
7. Listo.
Ahora configuremos RIP en R2:
1. Ingresamos al modo Configuración Global.
R2#configure terminal
2. Entramos al modo de configuración del router con RIP.
R2(config)#router rip
3. Aplicamos la versión 2 del protocolo RIP.
R2(config-R2)#version 2
4. Publicamos las redes conectadas directamente.
R2(config-R2)#network 192.168.2.0
R2(config-R2)#network 192.168.3.0
5. Salimos del modo configuración del router hasta el modo privilegiado de una
vez con este comando.
R2(config-R2)#end
6. Guardamos la configuración en ejecución en nuestro archivo de configuración
inicial.
R2#copy running-config startup-config
Destination filename [startup-config]?
Building configuration...[OK]
R2#
7. Listo.
5. Hemos configurado RIPv2 en nuestra red. Para probar si todo está como debe
estar podemos escribirshow ip route para ver la tabla de enrutamiento y
observar las rutas aprendidas mediante RIP (indicadas con una R) desde el
router vecino. Debería aparecerles algo así en sus tablas de enrutamiento:
R1:
C 192.168.1.0/24 is directly connected, FastEthernet0/0
R 192.168.2.0/24 [120/1] via 192.168.3.2, 00:00:22, Serial0/0/0
192.168.3.0/30 is subnetted, 1 subnets
C 192.168.3.0 is directly connected, Serial0/0/0
R2:
R 192.168.1.0/24 [120/1] via 192.168.3.1, 00:00:05, Serial0/0/0
C 192.168.2.0/24 is directly connected, FastEthernet0/0
192.168.3.0/30 is subnetted, 1 subnets
C 192.168.3.0 is directly connected, Serial0/0/0
Ahora haremos un ping para verificar que ambas computadoras pueden
alcanzar a la que se encuentra en la otra red. Debemos configurar la
información IP en cada una antes de realizar esta prueba. Algo más o menos
así:
PC en R1
PC en R2
Ahora si, hagamos un ping, yo lo haré desde PC0 en R1 hacia PC1 en R2.
PC>ping 192.168.2.2
6. Pinging 192.168.2.2 with 32 bytes of data:
Reply from 192.168.2.2: bytes=32 time=25ms TTL=126
Reply from 192.168.2.2: bytes=32 time=23ms TTL=126
Reply from 192.168.2.2: bytes=32 time=21ms TTL=126
Reply from 192.168.2.2: bytes=32 time=17ms TTL=126
Ping statistics for 192.168.2.2:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 17ms, Maximum = 25ms, Average = 21ms
