Este documento establece las normas técnicas para el diseño y dimensionado de redes de cable de pares para telefonía. Describe los componentes de la red como el punto de interconexión, la red de distribución, la red de dispersión y el punto de acceso al usuario. Además, especifica los criterios para prever la demanda de líneas, dimensionar las redes de alimentación, distribución y dispersión, y los materiales apropiados como cables multipares y elementos de conexión.

1. ANEXO II

2. Norma técnica para Telefonía

3. Norma técnica para TELEFONÍA
3. DISEÑO Y
DIMENSIONADO MÍNIMO
DE LA RED

4. El dimensionado de las diferentes redes de la
ICT vendrá condicionado por la presencia o
no de operadores de los distintos servicios
en la localización de la edificación.
Las condiciones que se deben cumplir se
indican en los apartados siguientes:
Norma técnica para TELEFONÍA
DIMENSIONADO MÍNIMO DE LA RED DE CABLE DE PARES

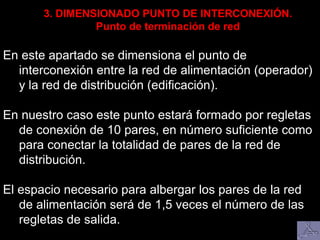

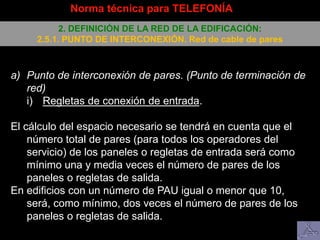

5. a) Punto de interconexión de pares. (Punto de terminación de
red)
i) Regletas de conexión de entrada.
El cálculo del espacio necesario se tendrá en cuenta que el
número total de pares (para todos los operadores del
servicio) de los paneles o regletas de entrada será como
mínimo una y media veces el número de pares de los
paneles o regletas de salida.
En edificios con un número de PAU igual o menor que 10,
será, como mínimo, dos veces el número de pares de los
paneles o regletas de salida.
Norma técnica para TELEFONÍA
2. DEFINICIÓN DE LA RED DE LA EDIFICACIÓN:
2.5.1. PUNTO DE INTERCONEXIÓN. Red de cable de pares

6. iii) Regletas de conexión de salida .
Las regletas o paneles de conexión de salida estarán
formados por tantas parejas de contactos como pares
constituyan la red de distribución de la edificación.
La unión con las regletas de entrada se realizará mediante
latiguillos de interconexión.
Norma técnica para TELEFONÍA
2. DEFINICIÓN DE LA RED DE LA EDIFICACIÓN:
2.5.1. PUNTO DE INTERCONEXIÓN. Red de cable de pares

9. Norma técnica para TELEFONÍA
2. DEFINICIÓN DE LA RED DE LA EDIFICACIÓN:
ELEMENTOS DE CONEXIÓN

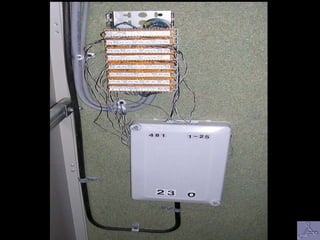

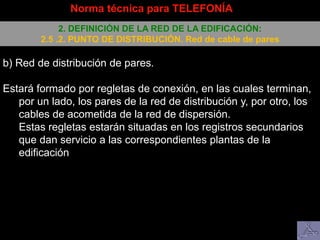

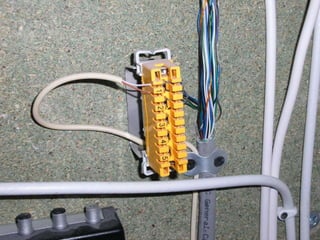

11. b) Red de distribución de pares.
Estará formado por regletas de conexión, en las cuales terminan,
por un lado, los pares de la red de distribución y, por otro, los
cables de acometida de la red de dispersión.
Estas regletas estarán situadas en los registros secundarios
que dan servicio a las correspondientes plantas de la
edificación
Norma técnica para TELEFONÍA
2. DEFINICIÓN DE LA RED DE LA EDIFICACIÓN:
2.5 .2. PUNTO DE DISTRIBUCIÓN. Red de cable de pares

15. b) Red de dispersión de pares .
Cada uno de los pares de la red de dispersión se terminará en los
contactos 4 y 5 de un conector o roseta hembra miniatura de
ocho vías (RJ45), que servirá como PAU de cada vivienda,
local o estancia común.
Cada conector o roseta hembra, al servir simultáneamente como
“medio de corte” y “punto de prueba”, permitirá la delimitación
de responsabilidades en cuanto a la generación, localización y
reparación de averías entre la propiedad de la edificación o la
comunidad de propietarios y el usuario final del servicio..
Norma técnica para TELEFONÍA
2. DEFINICIÓN DE LA RED DE LA EDIFICACIÓN:
2.5.3. PUNTO DE ACCESO USUARIO. Red de cable de pares

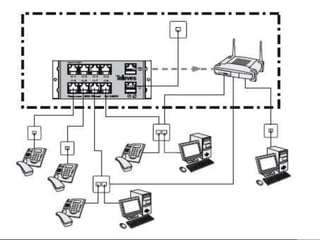

19. Norma técnica para TELEFONÍA
3. DIMENSIONADO

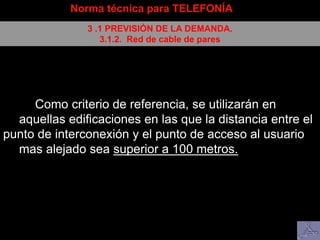

20. Como criterio de referencia, se utilizarán en
aquellas edificaciones en las que la distancia entre el
punto de interconexión y el punto de acceso al usuario
mas alejado sea superior a 100 metros.
Norma técnica para TELEFONÍA
3 .1 PREVISIÓN DE LA DEMANDA.
3.1.2. Red de cable de pares

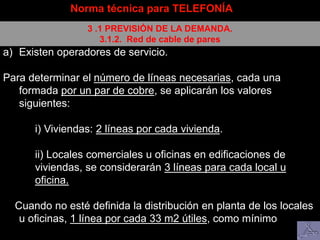

21. a) Existen operadores de servicio.
Para determinar el número de líneas necesarias, cada una
formada por un par de cobre, se aplicarán los valores
siguientes:
i) Viviendas: 2 líneas por cada vivienda.
ii) Locales comerciales u oficinas en edificaciones de
viviendas, se considerarán 3 líneas para cada local u
oficina.
Cuando no esté definida la distribución en planta de los locales
u oficinas, 1 línea por cada 33 m2 útiles, como mínimo
Norma técnica para TELEFONÍA
3 .1 PREVISIÓN DE LA DEMANDA.
3.1.2. Red de cable de pares

22. a) Existen operadores de servicio.
iii) Locales comerciales u oficinas en edificaciones destinadas
fundamentalmente a este fin:
Se considerarán 3 líneas por cada local u oficina.
Cuando no esté definida la distribución en planta de los
locales u oficinas se considerarán3 líneas por cada 100 m2 o
fracción,
iv) Para dar servicio a estancias o instalaciones comunes del
edificio: 2 líneas para la edificación.
Norma técnica para TELEFONÍA
3 .1 PREVISIÓN DE LA DEMANDA.
3.1.2. Red de cable de pares

23. b) No existen operadores de servicio.
En este caso se dejarán las canalizaciones necesarias
para atender las previsiones del apartado anterior
dotadas con los correspondientes hilos-guía.
Norma técnica para TELEFONÍA
3 .1 PREVISIÓN DE LA DEMANDA.
3.1.2. Red de cable de pares

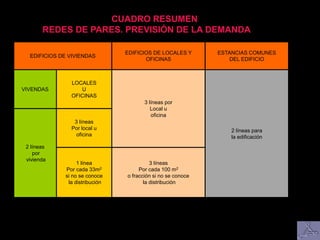

24. Norma técnica para TELEFONÍA
3 .1 PREVISIÓN DE LA DEMANDA.
3.1.2. Red de cable de pares
REDES DE PARES. PREVISIÓN DE LA DEMANDA
EDIFICIOS DE VIVIENDAS
EDIFICIOS DE LOCALES Y
OFICINAS
ESTANCIAS COMUNES
DEL EDIFICIO
VIVENDAS
LOCALES
U
OFICINAS 3 líneas por
Local u
oficina
2 líneas para
la edificación
2 líneas
por
vivienda
3 líneas
Por local u
oficina
1 línea
Por cada 33m2
si no se
conoce
la distribución
3 líneas
Por cada 100 m2
o fracción si no se conoce
la distribución

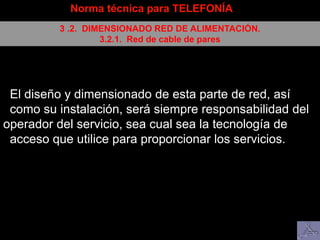

25. Norma técnica para TELEFONÍA
3 .2. DIMENSIONADO RED DE ALIMENTACIÓN.
3.2.1. Red de cable de pares
El diseño y dimensionado de esta parte de red, así
como su instalación, será siempre responsabilidad del
operador del servicio, sea cual sea la tecnología de
acceso que utilice para proporcionar los servicios.

26. Norma técnica para TELEFONÍA
3 .3. DIMENSIONADO RED DE DISTRIBUCIÓN.
3.3.2. Red de cable de pares
a) Edificaciones con una vertical.
Conocido el número de acometidas que corresponden a un
edificio según lo visto en el apartado 3.1.2, se dimensionará la
red de distribución multiplicando la cifra de demanda prevista
por el factor 1.2, lo que asegura una reserva suficiente.

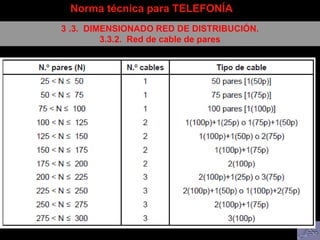

Obtenido de esta forma el número teórico de pares, se utilizará el
cable normalizado de capacidad igual o superior a dicho valor, o
combinaciones de varios cables, teniendo en cuenta que el
cable máximo será de 100 pares, debiendo utilizarse el menor
número posible de cables de acuerdo con la siguiente tabla:

27. Norma técnica para TELEFONÍA
3 .3. DIMENSIONADO RED DE DISTRIBUCIÓN.
3.3.2. Red de cable de pares

28. Norma técnica para TELEFONÍA
3 .3. DIMENSIONADO RED DE DISTRIBUCIÓN.
3.3.2. Red de cable de pares
CÓDIGO DE COLORES EN CABLES DE 25 PARES Y UNIDADES DE MAS DE 100 PARES

29. Norma técnica para TELEFONÍA
3 .3. DIMENSIONADO RED DE DISTRIBUCIÓN.
3.3.2. Red de cable de pares

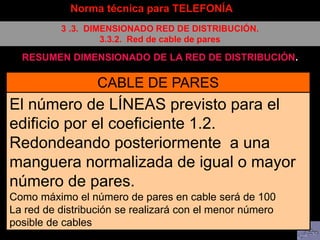

RESUMEN DIMENSIONADO DE LA RED DE DISTRIBUCIÓN.
CABLE DE PARES
El número de LÍNEAS previsto para el
edificio por el coeficiente 1.2.
Redondeando posteriormente a una
manguera normalizada de igual o mayor
número de pares.
Como máximo el número de pares en cable será de 100
La red de distribución se realizará con el menor número
posible de cables

30. Norma técnica para TELEFONÍA
3 .3. DIMENSIONADO RED DE DISTRIBUCIÓN.
3.3.2. Red de cable de pares

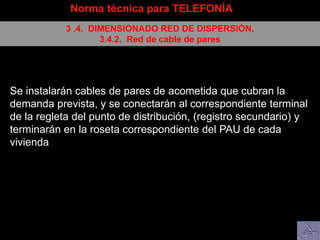

31. Norma técnica para TELEFONÍA
3 .4. DIMENSIONADO RED DE DISPERSIÓN.
3.4.2. Red de cable de pares

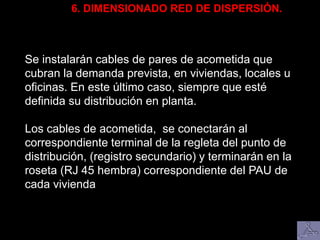

Se instalarán cables de pares de acometida que cubran la
demanda prevista, y se conectarán al correspondiente terminal
de la regleta del punto de distribución, (registro secundario) y
terminarán en la roseta correspondiente del PAU de cada
vivienda

32. Norma técnica para TELEFONÍA

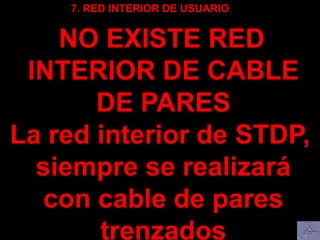

3 .5. DIMENSIONADO RED INTEROR DE USUARIO.
NO EXISTE RED
INTERIOR DE
CABLE DE PARES

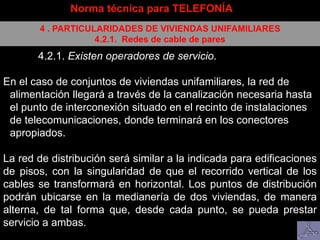

33. Norma técnica para TELEFONÍA
4 . PARTICULARIDADES DE VIVIENDAS UNIFAMILIARES
4.2.1. Redes de cable de pares
4.2.1. Existen operadores de servicio.
En el caso de conjuntos de viviendas unifamiliares, la red de
alimentación llegará a través de la canalización necesaria hasta
el punto de interconexión situado en el recinto de instalaciones
de telecomunicaciones, donde terminará en los conectores
apropiados.
La red de distribución será similar a la indicada para edificaciones
de pisos, con la singularidad de que el recorrido vertical de los
cables se transformará en horizontal. Los puntos de distribución
podrán ubicarse en la medianería de dos viviendas, de manera
alterna, de tal forma que, desde cada punto, se pueda prestar
servicio a ambas.

34. Norma técnica para TELEFONÍA
4 . PARTICULARIDADES DE VIVIENDAS UNIFAMILIARES
4.2.1. Redes de cable de pares
4.2.2. No existen operadores de servicio.
En este caso se dejarán las canalizaciones necesarias para
atender las previsiones calculadas, dotadas con los
correspondientes hilos-guía.

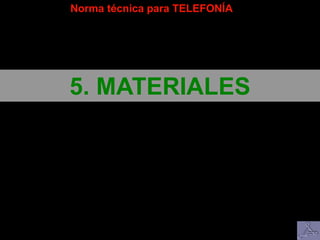

35. Norma técnica para TELEFONÍA
5. MATERIALES

36. Norma técnica para TELEFONÍA
5. MATERIALES

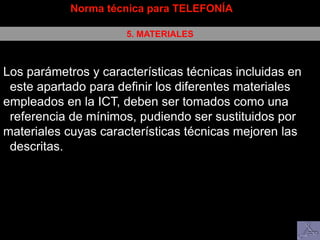

Los parámetros y características técnicas incluidas en
este apartado para definir los diferentes materiales
empleados en la ICT, deben ser tomados como una
referencia de mínimos, pudiendo ser sustituidos por
materiales cuyas características técnicas mejoren las
descritas.

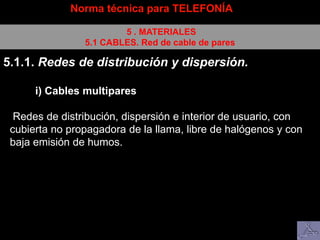

37. Norma técnica para TELEFONÍA
5 . MATERIALES
5.1 CABLES. Red de cable de pares
5.1.1. Redes de distribución y dispersión.
i) Cables multipares
Redes de distribución, dispersión e interior de usuario, con
cubierta no propagadora de la llama, libre de halógenos y con
baja emisión de humos.

38. Norma técnica para TELEFONÍA
5 . MATERIALES
5.1 CABLES. Red de cable de pares

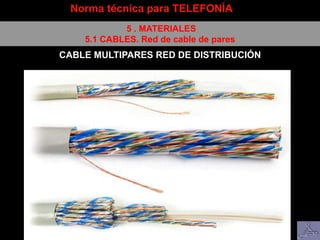

CABLE MULTIPARES RED DE DISTRIBUCIÓN

39. Norma técnica para TELEFONÍA
5 . MATERIALES
5.1 CABLES. Red de cable de pares
CABLE DE ACOMETIDA

40. Norma técnica para TELEFONÍA
5 . MATERIALES
5.2.2. ELEMENTOS DE CONEXIÓN. Red de cable de pares
a)Regletas de conexión para cables de pares.
Las regletas de conexión para cables de pares estarán
constituidas por un bloque de material aislante provisto de
un número variable de terminales.
Estas regletas las encontraremos en el registro principal ( 10
pares) y en los registros secundarios (5 o 10 pares)

41. Norma técnica para TELEFONÍA
5 . MATERIALES
5.2.2. ELEMENTOS DE CONEXIÓN. Red de cable de pares
Cada uno de estos terminales tendrá un lado preparado para
conectar los conductores de cable, y el otro lado estará
dispuesto de tal forma que permita el conexionado de los
cables de acometida o de los hilos puente.
El sistema de conexión será por desplazamiento de aislante,
y se realizará la conexión mediante herramienta especial.
En el punto de interconexión la capacidad de cada regleta
será de 10 pares y en los puntos de distribución como
máximo de 5 ó 10 pares.

42. Norma técnica para TELEFONÍA
5 . MATERIALES
5.2.2. ELEMENTOS DE CONEXIÓN. Red de cable de pares

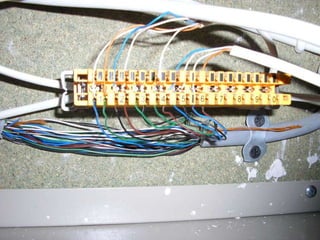

REGLETAS DE CONEXIÓN

43. Norma técnica para TELEFONÍA
5 . MATERIALES
5.2.2. ELEMENTOS DE CONEXIÓN. Red de cable de pares
ELEMENTOS DE CONEXIÓN

44. Norma técnica para TELEFONÍA
5 . MATERIALES
5.2.2. ELEMENTOS DE CONEXIÓN. Red de cable de pares
ELEMENTOS DE CONEXIÓN

45. Norma técnica para TELEFONÍA
5 . MATERIALES
5.2.2. ELEMENTOS DE CONEXIÓN. Red de cable de pares

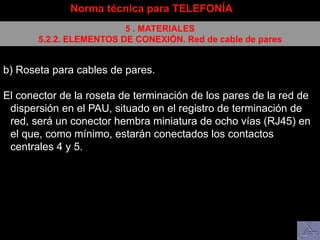

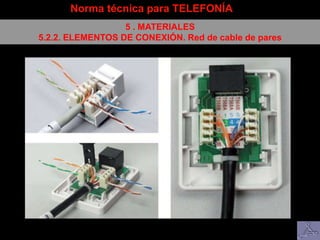

b) Roseta para cables de pares.
El conector de la roseta de terminación de los pares de la red de
dispersión en el PAU, situado en el registro de terminación de
red, será un conector hembra miniatura de ocho vías (RJ45) en
el que, como mínimo, estarán conectados los contactos
centrales 4 y 5.

46. Norma técnica para TELEFONÍA
5 . MATERIALES
5.2.2. ELEMENTOS DE CONEXIÓN. Red de cable de pares

47. Norma técnica para TELEFONÍA
5 . MATERIALES
5.2.2. ELEMENTOS DE CONEXIÓN. Red de cable de pares

48. Norma técnica para TELEFONÍA
6. REQUISITOS TÉCNICOS
GENERALES

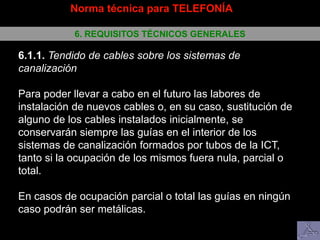

49. Norma técnica para TELEFONÍA
6. REQUISITOS TÉCNICOS GENERALES
6.1.1. Tendido de cables sobre los sistemas de
canalización
Para poder llevar a cabo en el futuro las labores de
instalación de nuevos cables o, en su caso, sustitución de
alguno de los cables instalados inicialmente, se
conservarán siempre las guías en el interior de los
sistemas de canalización formados por tubos de la ICT,
tanto si la ocupación de los mismos fuera nula, parcial o
total.
En casos de ocupación parcial o total las guías en ningún
caso podrán ser metálicas.

50. Ejemplo del dimensionado
de las redes de
distribución, dispersión e
interior

51. Para este ejemplo tomaremos como base el siguiente
supuesto:
Edificio formado por 6 plantas con la siguiente distribución;
Planta baja. Superficie 420 m2
Planta primera. 5 oficinas
Plantas 2ª a 5ª. 4 viviendas por panta.
De la planta baja solo se conoce la superficie, pero no el
número de locales que albergará.
Las oficinas no tienen distribución interior.
Las viviendas están formadas por: Salón, cocina, baño,
aseo y tres dormitorios.
En la localización del edificio solo existe operador de cable
de pares.

52. CUADRO RESUMEN
REDES DE PARES. PREVISIÓN DE LA DEMANDA
EDIFICIOS DE VIVIENDAS
EDIFICIOS DE LOCALES Y
OFICINAS
ESTANCIAS COMUNES
DEL EDIFICIO
VIVENDAS
LOCALES
U
OFICINAS
3 líneas por
Local u
oficina
2 líneas para
la edificación
2 líneas
por
vivienda
3 líneas
Por local u
oficina
1 línea
Por cada 33m2
si no se conoce
la distribución
3 líneas
Por cada 100 m2
o fracción si no se conoce
la distribución

53. Previsión viviendas:
- 16 viviendas x 2 líneas = 32 pares
Previsión oficinas:
- 5 oficinas x 3 líneas = 15 pares.
Previsión bajo comercial:
- 420 / 33 = 12,7 = 13 pares
TOTAL = 60 Pares
1. PREVISIÓN DE LA DEMANDA.

54. Una vez conocida la demanda prevista en la
edificación, se calculará el dimensionado del
cable necesario. Se obtienen multiplicando el
número de pares previstos por el coeficiente 1,2
60 x 1,2 = 72 Pares
En este caso el cable normalizado de capacidad
igual o superior es de 75 pares.
2. DIMENSIONADO RED DE DISTRIBUCIÓN.

55. CABLES NORMALIZADOS
Criterios de utilización:
- Cable máximo 100 pares.
- Utilización del menor número posible de cables

56. En este apartado se dimensiona el punto de
interconexión entre la red de alimentación (operador)
y la red de distribución (edificación).
En nuestro caso este punto estará formado por regletas
de conexión de 10 pares, en número suficiente como
para conectar la totalidad de pares de la red de
distribución.
El espacio necesario para albergar los pares de la red
de alimentación será de 1,5 veces el número de las
regletas de salida.
3. DIMENSIONADO PUNTO DE INTERCONEXIÓN.
Punto de terminación de red

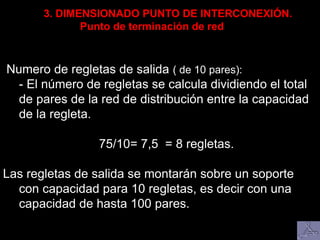

58. Numero de regletas de salida ( de 10 pares):
- El número de regletas se calcula dividiendo el total
de pares de la red de distribución entre la capacidad
de la regleta.
75/10= 7,5 = 8 regletas.
Las regletas de salida se montarán sobre un soporte
con capacidad para 10 regletas, es decir con una
capacidad de hasta 100 pares.
3. DIMENSIONADO PUNTO DE INTERCONEXIÓN.
Punto de terminación de red

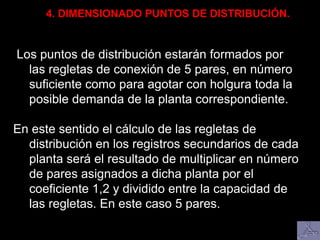

59. Los puntos de distribución estarán formados por
las regletas de conexión de 5 pares, en número
suficiente como para agotar con holgura toda la
posible demanda de la planta correspondiente.
En este sentido el cálculo de las regletas de
distribución en los registros secundarios de cada
planta será el resultado de multiplicar en número
de pares asignados a dicha planta por el
coeficiente 1,2 y dividido entre la capacidad de
las regletas. En este caso 5 pares.
4. DIMENSIONADO PUNTOS DE DISTRIBUCIÓN.

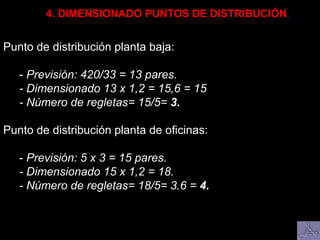

62. Punto de distribución planta baja:
- Previsión: 420/33 = 13 pares.
- Dimensionado 13 x 1,2 = 15,6 = 15
- Número de regletas= 15/5= 3.
Punto de distribución planta de oficinas:
- Previsión: 5 x 3 = 15 pares.
- Dimensionado 15 x 1,2 = 18.
- Número de regletas= 18/5= 3.6 = 4.
4. DIMENSIONADO PUNTOS DE DISTRIBUCIÓN.

63. Punto de distribución planta viviendas:
- Previsión: 4 x 2 = 8 pares.
- Dimensionado 8 x 1,2 = 9,6 = 10
- Número de regletas por planta= 10/5= 2.
- Número total de regletas planta viviendas = 4 x 2 = 8
TOTAL REGLETAS 5p EN LA EDIFICACIÓN :
3 + 4 + 8 = 15. REGLETAS.
Con este número de regletas cubrimos la capacidad total
del cable, ya que 15 regletas por 5 pares, son 75
pares.
4. DIMENSIONADO PUNTOS DE DISTRIBUCIÓN.

64. Tomando como referencias la previsión y el dimensionado
correspondiente, la asignación de pares sería la
siguiente:
LOCALES
- Dimensionado planta locales = 15 pares.
- Distribución pares del 1 al 15.
Conectados en el punto de distribución RS (Registro
Secundario) planta baja.
5. ASIGNACIÓN DE PARES.

65. - Dimensionado planta oficinas = 18 pares.
- Oficina 1: Pares 16,17,18
- Oficina 2: Pares 19,20,21
-Oficina 3: Pares 22,23,24
-Oficina 4: Pares 25,26,27
-Oficina 5: Pares 28,29,30
-Reserva: Pares 31,32,33
Conectados en el punto de distribución RS planta primera.
5. ASIGNACIÓN DE PARES.

66. PLANTA 2ª
- Vivienda 2ºA: Par 34, activo. 35 reserva.
- Vivienda 2ºB: Par 36, activo. 37 reserva.
- Vivienda 2ºC: Par 38, activo. 39 reserva.
- Vivienda 2ºD: Par 40, activo. 41 reserva.
- Pares ,42 y 43, reserva.
Conectados en el punto de distribución RS planta
segunda.
5. ASIGNACIÓN DE PARES.

67. PLANTA 3ª
- Vivienda 3ºA: Par 44, activo. 45 reserva.
- Vivienda 3ºB: Par 46, activo. 47 reserva.
- Vivienda 3ºC: Par 48, activo. 49 reserva.
- Vivienda 3ºD: Par 50, activo. 51 reserva.
- Pares ,52 y 53, reserva.
Conectados en el punto de distribución RS planta tercera.
5. ASIGNACIÓN DE PARES.

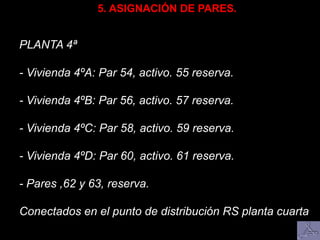

68. PLANTA 4ª
- Vivienda 4ºA: Par 54, activo. 55 reserva.
- Vivienda 4ºB: Par 56, activo. 57 reserva.
- Vivienda 4ºC: Par 58, activo. 59 reserva.
- Vivienda 4ºD: Par 60, activo. 61 reserva.
- Pares ,62 y 63, reserva.
Conectados en el punto de distribución RS planta cuarta
5. ASIGNACIÓN DE PARES.

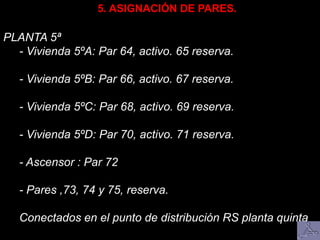

69. PLANTA 5ª
- Vivienda 5ºA: Par 64, activo. 65 reserva.
- Vivienda 5ºB: Par 66, activo. 67 reserva.
- Vivienda 5ºC: Par 68, activo. 69 reserva.
- Vivienda 5ºD: Par 70, activo. 71 reserva.
- Ascensor : Par 72
- Pares ,73, 74 y 75, reserva.
Conectados en el punto de distribución RS planta quinta
5. ASIGNACIÓN DE PARES.

70. Con esta relación de asignación de pares se
marcarán las regletas de salida correspondientes
en el registro principal, así como las que
correspondan en los registros secundarios
5. ASIGNACIÓN DE PARES.

71. 6. DIMENSIONADO RED DE DISPERSIÓN.
Se instalarán cables de pares de acometida que
cubran la demanda prevista, en viviendas, locales u
oficinas. En este último caso, siempre que esté
definida su distribución en planta.
Los cables de acometida, se conectarán al
correspondiente terminal de la regleta del punto de
distribución, (registro secundario) y terminarán en la
roseta (RJ 45 hembra) correspondiente del PAU de
cada vivienda

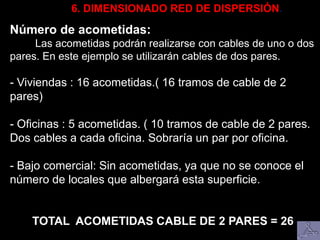

72. 6. DIMENSIONADO RED DE DISPERSIÓN.
Número de acometidas:
Las acometidas podrán realizarse con cables de uno o dos
pares. En este ejemplo se utilizarán cables de dos pares.
- Viviendas : 16 acometidas.( 16 tramos de cable de 2
pares)
- Oficinas : 5 acometidas. ( 10 tramos de cable de 2 pares.
Dos cables a cada oficina. Sobraría un par por oficina.
- Bajo comercial: Sin acometidas, ya que no se conoce el
número de locales que albergará esta superficie.
TOTAL ACOMETIDAS CABLE DE 2 PARES = 26

73. 7. RED INTERIOR DE USUARIO.
2.5.3. Punto de Acceso al Usuario (PAU).
-Conectores hembra RJ45:
Viviendas : 16 acometidas. 16x2= 32 RJ45
- Oficinas : 5 acometidas. 5x3= 15 RJ45.
- Bajo comercial: Sin PAU, ya que no se conoce el número de
locales que albergará esta superficie.
TOTAL = 32 + 15 = 47 Rosetas RJ45 hembra

74. 7. RED INTERIOR DE USUARIO.
2.5.3. Punto de Acceso al Usuario (PAU).
-Latiguillos RJ45 macho-macho:
Viviendas : 16 acometidas. 16x1= 16 Latiguillos
- Oficinas : 5 acometidas. 5x1= 5 Latiguillos.
- Bajo comercial: Sin PAU, ya que no se conoce el número de
locales que albergará esta superficie.
TOTAL = 16 + 5 = 21 Latiguillos RJ45 macho-macho

75. 7. RED INTERIOR DE USUARIO.
2.5.3. Punto de Acceso al Usuario (PAU).
- Multiplexor pasivo:
Viviendas : 16 acometidas. 16x1= 16 Multiplexores
- Oficinas : 5 acometidas. 5x1= 5 Multiplexores.
- Bajo comercial: Sin PAU, ya que no se conoce el número de
locales que albergará esta superficie.
TOTAL = 16 + 5 = 21 Multiplexores

77. 7. RED INTERIOR DE USUARIO.
NO EXISTE RED
INTERIOR DE CABLE
DE PARES
La red interior de STDP,
siempre se realizará
con cable de pares
trenzados

78. 7. RED INTERIOR DE USUARIO.
RESUMENDIMENSIONADO RED INTERIOR
PARES TRENZADOS
VIVIENDAS
EDIFICIOS DE LOCALES Y
OFICINAS
ESTANCIAS
COMUNES
DEL EDIFICIO
1 BAT por cada
estancia
Excluidos baños y
trasteros
Mínimo 2.
Al menos en dos
registros
Se equiparán BAT
Con dos tomas
Cuando este definida la
distribución
1 BAT con dos tomas
por cada estancia
Excluidos baños y trasteros
El proyectista
definirá
El
dimensionamiento
de esta
Red interior
teniendo
En cuenta la
finalidad
Y utilización de las
estancias
Cuando no este definida la
distribución
No se instalara red interior de
usuario

79. 7 7. RED INTERIOR DE USUARIO.
En caso de nuestro ejemplo, no se dimensionará la red interior de
las oficinas, ya que se desconoce su distribución interior.
Para las viviendas, su distribución sería la siguiente:
REGISTRO DE TERMINACIÓN DE RED

80. 7. RED INTERIOR DE USUARIO.
DIMENSIONADO DE LA RED INTERIOR
CANALIZACIONES
- Número de tramos de canalización
interior de usuario para PT: 5
- Total tramos de canalización interior de
usuario para BAT de PT :
16 x 5 = 80.

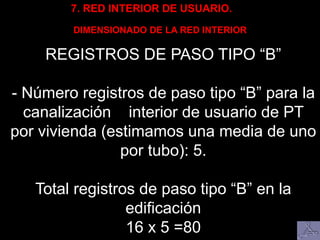

81. 7. RED INTERIOR DE USUARIO.
DIMENSIONADO DE LA RED INTERIOR
REGISTROS DE PASO TIPO “B”
- Número registros de paso tipo “B” para la
canalización interior de usuario de PT
por vivienda (estimamos una media de uno
por tubo): 5.
Total registros de paso tipo “B” en la
edificación
16 x 5 =80

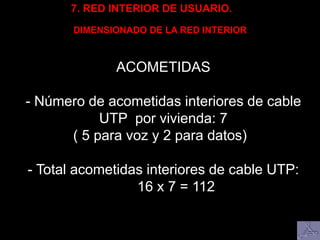

82. 7. RED INTERIOR DE USUARIO.
DIMENSIONADO DE LA RED INTERIOR
ACOMETIDAS
- Número de acometidas interiores de cable
UTP por vivienda: 7
( 5 para voz y 2 para datos)
- Total acometidas interiores de cable UTP:
16 x 7 = 112

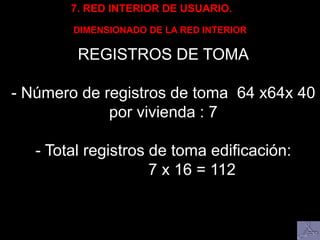

83. 7. RED INTERIOR DE USUARIO.
DIMENSIONADO DE LA RED INTERIOR
REGISTROS DE TOMA
- Número de registros de toma 64 x64x 40
por vivienda : 7
- Total registros de toma edificación:
7 x 16 = 112

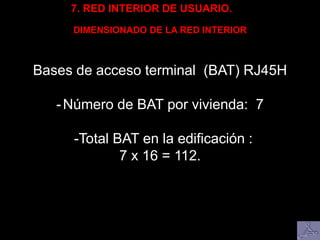

84. 7. RED INTERIOR DE USUARIO.
DIMENSIONADO DE LA RED INTERIOR
Bases de acceso terminal (BAT) RJ45H
-Número de BAT por vivienda: 7
-Total BAT en la edificación :
7 x 16 = 112.

85. FIN
Santiago Julián Polo http://sjulian333.blogspot.com.es/ enero 2018
