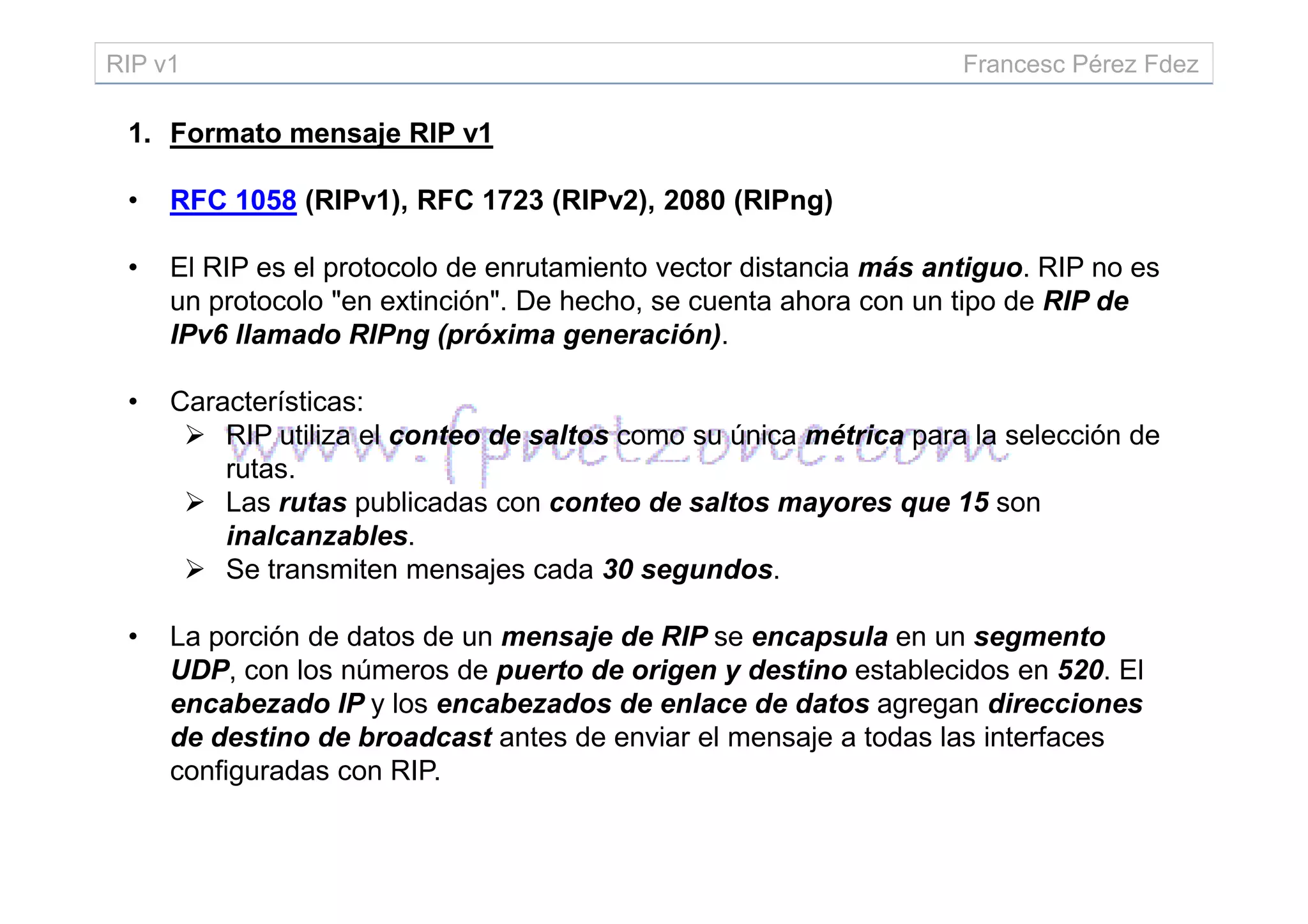

1. RIP v1 Francesc Pérez Fdez
1. Formato mensaje RIP v1
• RFC 1058 (RIPv1), RFC 1723 (RIPv2), 2080 (RIPng)
• El RIP es el protocolo de enrutamiento vector distancia más antiguo. RIP no es
un protocolo "en extinción". De hecho, se cuenta ahora con un tipo de RIP de
IPv6 llamado RIPng (próxima generación).
• Características:
RIP utiliza el conteo de saltos como su única métrica para la selección de
rutas.rutas.
Las rutas publicadas con conteo de saltos mayores que 15 son
inalcanzables.
Se transmiten mensajes cada 30 segundos.
• La porción de datos de un mensaje de RIP se encapsula en un segmento
UDP, con los números de puerto de origen y destino establecidos en 520. El
encabezado IP y los encabezados de enlace de datos agregan direcciones
de destino de broadcast antes de enviar el mensaje a todas las interfaces
configuradas con RIP.

2. RIP v1 Francesc Pérez Fdez
1. Formato mensaje RIP v1

3. RIP v1 Francesc Pérez Fdez
1. Formato mensaje RIP v1

4. RIP v1 Francesc Pérez Fdez
1. Formato mensaje RIP v1
• La porción de la entrada de ruta del mensaje incluye tres campos con el
siguiente contenido: identificador de familias de direcciones (establecido en 2
para IP, a menos que un router solicite una tabla de enrutamiento completa, en
cuyo caso el campo se establece en cero), Dirección IP y Métrica. Esta porción
de entrada de ruta representa una ruta de destino con su métrica asociada. Una
actualización de RIP puede incluir hasta 25 entradas de ruta.
• Los campos "Debe ser cero" ofrecen espacio para la futura expansión del
protocolo.protocolo.
• El RIP es un protocolo de enrutamiento con clase. RIPv1 no envía
información sobre la máscara de subred en la actualización. Por lo tanto, un
router utiliza la máscara de subred configurada en una interfaz local o aplica
la máscara de subred predeterminada según la clase de dirección. Debido a
esta limitación, las redes de RIPv1 no pueden ser no contiguas ni pueden
implementar VLSM.
• RIP tiene una distancia administrativa predeterminada de 120. RIP es el
protocolo de enrutamiento menos preferido.

5. RIP v1 Francesc Pérez Fdez
2. Funcionamiento RIP
• RIP utiliza dos tipos de mensajes especificados en el campo Comando:
Mensaje de solicitud y Mensaje de respuesta.
• Cada interfaz configurada con RIP envía un mensaje de solicitud durante el
inicio solicita que todos los RIP vecinos envíen sus tablas de enrutamiento
completas.
• Cuando el router que realiza la solicitud recibe las respuestas, evalúa cada
entrada de ruta. Si una entrada de ruta es nueva, el router receptor instala laentrada de ruta. Si una entrada de ruta es nueva, el router receptor instala la
ruta en la tabla de enrutamiento. Si la ruta ya se encuentra en la tabla, la
entrada existente se reemplaza si la nueva entrada tiene un mejor conteo de
saltos.
• El router envía un triggered update desde todas las interfaces habilitadas con
RIP que incluyen su propia tabla de enrutamiento para que los RIP vecinos
puedan recibir la información acerca de todas las nuevas rutas.

6. RIP v1 Francesc Pérez Fdez
2. Funcionamiento RIP

7. RIP v1 Francesc Pérez Fdez
3. Configuración básica RIP v1
• Para habilitar RIP v1 y configurar sus parámetros en un router
• Si necesita eliminar completamente el proceso de enrutamiento del RIP de un
dispositivo, invalide el comando con no router rip.
• Para habilitar el enrutamiento RIP para una red

8. RIP v1 Francesc Pérez Fdez
3. Configuración básica RIP v1
• Ejemplo

9. RIP v1 Francesc Pérez Fdez
3. Configuración básica RIP v1
• Después de activar y configurar RIP v1 en los tres routers se observa como
después de unas decenas de segundos saben como alcanzar las redes que no
tienen directamente conectadas gracias al intercambio de información RIP con
sus vecinos. Por ejemplo la tabla de R1 una vez ha convergido la red es:
IP de siguiente salto (router vecino) Interfaz local de salida
• Para verificar el funcionamiento de RIP utiice los comandos show ip protocols,
debug ip rip, show ip route.
Distancia administrativa Número de equipos de capa tres que atravesará el paquete
antes de llegar a la red destino

10. RIP v1 Francesc Pérez Fdez
3. Configuración básica RIP v1
• Como se vio en el ejemplo anterior, R2 envía actualizaciones desde
FastEthernet0/0 a pesar de que no existe ningún dispositivo RIP en esa
LAN. R2 no tiene modo de conocer esto y, como consecuencia, envía una
actualización cada 30 segundos.
• Es posible que piense que puede detener las actualizaciones eliminando la red
192.168.3.0 de la configuración mediante el comando no network 192.168.3.0
pero entonces R2 no publicará esta LAN como una ruta en las actualizaciones
enviadas a R1 y R3. La solución correcta es utilizar el comando passive-enviadas a R1 y R3. La solución correcta es utilizar el comando passive-
interface, que evita la transmisión de las actualizaciones de enrutamiento a
través de una interfaz de router pero aun así permite la notificación de dicha red
en otros routers. Ingrese el comando passive-interface en el modo de
configuración del router.
Router(config-router)#passive-interface interface-type interface-number

11. RIP v1 Francesc Pérez Fdez
4. Sumarización automática
• Las dos siguientes reglas regulan las actualizaciones RIPv1:
Si una actualización de enrutamiento y la interfaz que la recibe
pertenecen a la misma red principal, la máscara de subred de la
interfaz se aplica a la red de la actualización de enrutamiento.
Si una actualización de enrutamiento y la interfaz que la recibe
pertenecen a diferentes redes principales, la máscara de subred con
clase de la red se aplica a la red de la actualización de enrutamiento.
• Si la entrada de ruta es para una actualización enviada a una red principal• Si la entrada de ruta es para una actualización enviada a una red principal
diferente, luego la dirección de red en la entrada de ruta se resume en la
dirección de red principal o con clase. Si la entrada de ruta está destinada a una
actualización enviada dentro de una red principal, la máscara de subred de la
interfaz saliente se utiliza para determinar la dirección de red para publicar.

12. RIP v1 Francesc Pérez Fdez
4. Sumarización automática
Actualización RIP
Sin resumen de ruta
Resumen de ruta

13. RIP v1 Francesc Pérez Fdez
4. Sumarización automática
• ¿Existe alguna desventaja en la sumarización automática? Sí, cuando hay
redes no contiguas configuradas en la topología. Dos o más subredes son
discontiguas cuando pertenecen a la misma red principal y están separadas por
otras subredes que pertenecen a redes principales diferentes.
Actualización: resumen de ruta
automático para la subredes
172.30.100.0/24 y 172.30.200.0/24
Actualización: resumen de ruta
automático para la subredes
172.30.1.0/24 y 172.30.2.0/24
172.30.100.0/24 y 172.30.200.0/24
172.30.0.0
172.30.1.0/24 y 172.30.2.0/24
172.30.0.0

14. RIP v1 Francesc Pérez Fdez
4. Sumarización automática
• ¿Qué ocurre el la tabla de enrutamiento de R2? No puede distinguir las
subredes y como consecuencia tiene dos rutas (balanceo de carga) incorrectas
insertadas en su tabla de enrutamiento para alcanzar la red 172.30.0.0.

15. RIP v1 Francesc Pérez Fdez
5. Ruta predeterminada
• Si conecta su dominio RIP con un ISP, para acceder a Internet, no necesita
que su router fronterizo intercambie información de enrutamiento con los
routers del ISP. El ISP no necesita conocer su direccionamiento privado ni sus
routers internos necesitan información de las redes púbicas que forman el ISP.
Desde el punto de vista del enrutamiento es necesario hacer dos cosas:
Eliminar la red frontera del proceso de enrutamiento en el router
fronterizo
Crear una ruta por defecto estática en el router frontera y hacer que el
proceso RIP la propague al resto de routers internos. Si no se deseaproceso RIP la propague al resto de routers internos. Si no se desea
que la ruta se propague debemos configurar manualmente una ruta por
defecto en cada router de la red.

16. RIP v1 Francesc Pérez Fdez
5. Ruta predeterminada
Router fronterizo
Red fronteriza:
R2(config-router)#no network 192.168.4.0
