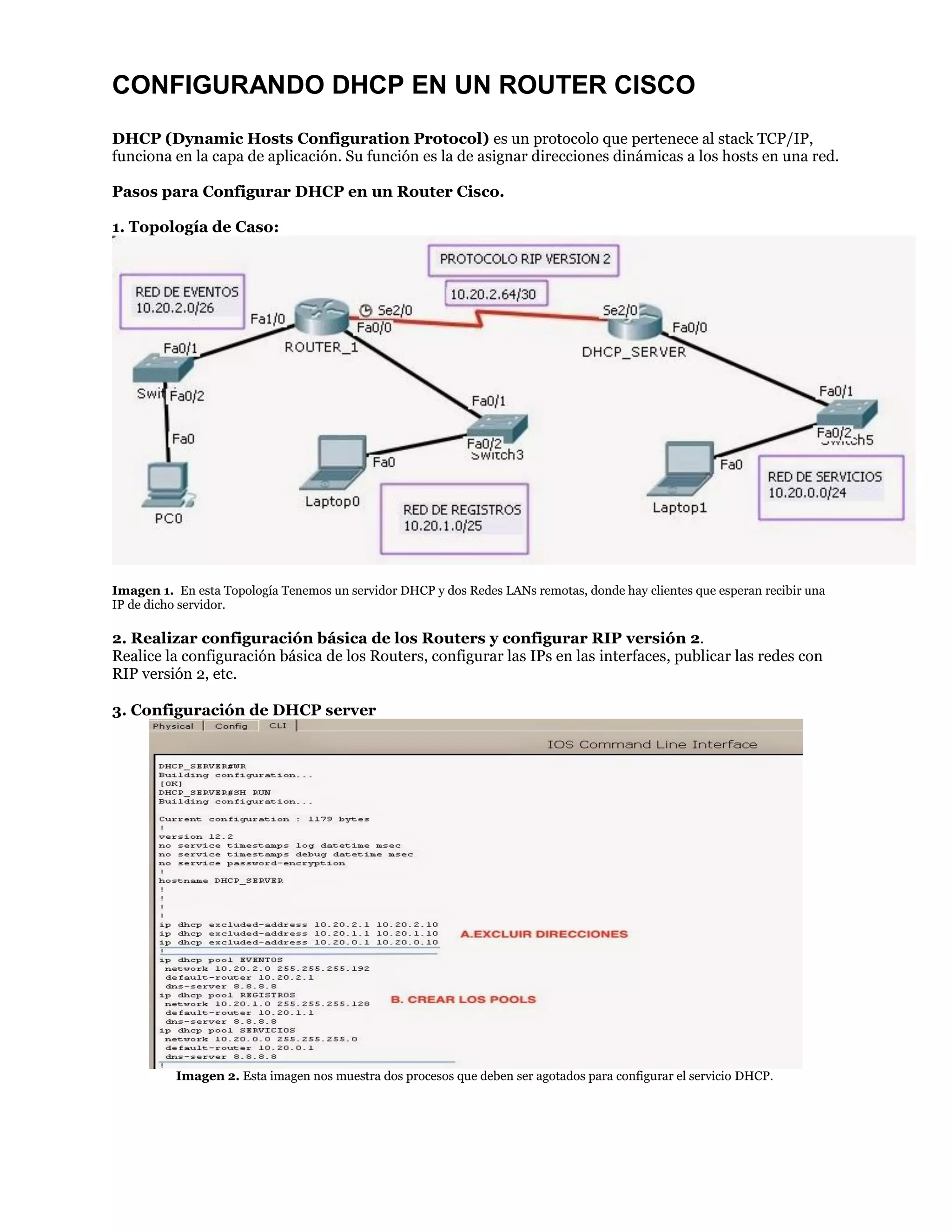

1. CONFIGURANDO DHCP EN UN ROUTER CISCO
DHCP (Dynamic Hosts Configuration Protocol) es un protocolo que pertenece al stack TCP/IP,
funciona en la capa de aplicación. Su función es la de asignar direcciones dinámicas a los hosts en una red.
Pasos para Configurar DHCP en un Router Cisco.
1. Topología de Caso:
Imagen 1. En esta Topología Tenemos un servidor DHCP y dos Redes LANs remotas, donde hay clientes que esperan recibir una
IP de dicho servidor.
2. Realizar configuración básica de los Routers y configurar RIP versión 2.
Realice la configuración básica de los Routers, configurar las IPs en las interfaces, publicar las redes con
RIP versión 2, etc.
3. Configuración de DHCP server
Imagen 2. Esta imagen nos muestra dos procesos que deben ser agotados para configurar el servicio DHCP.

2. CONFIGURANDO DHCP EN UN ROUTER CISCO
Paso A: excluir las direcciones que el Servidor DHCP no debería de asignar a ningún hosts. Estas
direcciones pueden excluirse por varios motivos, uno de ellos es porque ya están siendo utilizadas por
otros dispositivos como routers, switches, servidores, etc.
Paso B: Se crearon los diferentes pools para cada red donde existen clientes DHCP. Cuando se crean los
diferentes pools se insertan las configuraciones que el servidor asignara a cada host según la red ala que
pertenezca el mismo.
El server DNS es ficticio, incluí esa configuración sólo para que vean como se hace. En cada pool es
importante especificar la red y el gateway por defecto, si comentes un error aquí los hosts no tendrán
comunicación fuera de la red local, OJO con esto.
4. Configuración de Relay DHCP
Imagen 3.
Relay DHCP es una especie de proxy. Funciona de la siguiente manera: cuando las interfaces fa0/0 y
fa1/0 de Router_1 reciban las peticiones DHCP broadcast de los clientes de sus respectivas LANs, las
convertirán en peticiones unicast y las enviarán a la dirección del servidor, en este caso 10.20.2.66 (serial
del DHCP_SERVER). Se puede especificar cualquier dirección válida del Servidor DHCP.
Es importante configurar el Relay DHCP, porque por defecto las interfaces de los Routers no envían
Broadcast.

3. CONFIGURANDO DHCP EN UN ROUTER CISCO
5. Configurar las PCs como clientes DHCP
Imagen 4. Pueden verificar en la imagen que la PC de la red de Registros pudo obtener la dirección IP del servidor DHCP sin
ningún inconveniente. El servidor le asignó la primera disponible que es la ip 10.20.1.11, porque recuerden que las primeras diez
direcciones de cada pool se excluyeron.
6. Comandos de Verificación DHCP
El comando show ip dhcp binding muestra las direcciones IP que el DHCP server ha asignado a sus
clientes y su tiempo de expiración. Las IPs asignadas por el servidor tienen un tiempo de expiración de 24
horas por defecto en un router Cisco. También es útil utilizar el comando show running porque indica la
configuración del router, así se puede detectar cualquier error.
No olviden el utilitario ping. El ping nos permitirá realizar pruebas de conectividad. Estos mismos
comandos pueden utilizarse para configurar un DHCP server en un Switch Multilayer (capa 3).
No olviden salvar la configuración.
