El proyecto se desarrolla en la zona de Los Dos Templos en Guadalajara, una zona con valor histórico. El proyecto busca crear espacios accesibles para adultos mayores y estudiantes, considerando factores éticos, ambientales, sociales y económicos. Se propone la construcción de departamentos y locales comerciales para fomentar la convivencia intergeneracional y el desarrollo urbano centralizado.

1. Proyecto Acervo
Daniela Flores A01631115
Vianney Parra A01632008

2. Proyecto
- El proyecto se desarrolla en la zona de Los
Dos Templos,
una zona con mucho valor histórico y mu-
cha vida cultural.
- La motivación de la creación del proyec-
to es ofrecer
espacios accesibles e ideales para adultos
mayores y estudiantes mientras se contem-
plan las implicaciones éticas, ambientales,
sociales y económicas.
- Algo muy importante en el proyecto es
que nuestros dos usuarios puedan tener es-
pacios en los cuales desarrollarse
individualmente, como conjuntamente.
- También se aspira a que exista un uso con-
stante de las zonas públicas en las cuales
colocamos diferentes negocios.
- El desarrollo se llevó a cabo pensando en
el entorno, intentando no interrumpir las
tipologías de la zona, y respetando el valor
histórico
- Se ha buscado la redensificación
urbana de la AMG, y el problema que está
afectando es que se tienen desarrollos
cada vez más lejanos de la mancha urba-
na, y buscan promover el desarrollo urbano
centralizado.

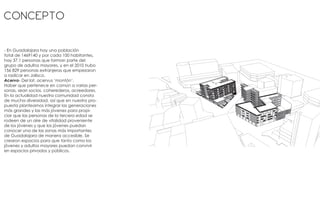

3. Concepto
- En Guadalajara hay una población
total de 1469140 y por cada 100 habitantes,
hay 37.1 personas que forman parte del
grupo de adultos mayores, y en el 2010 hubo
156 829 personas extranjeras que empezaron
a radicar en Jalisco.
Acervo- Del lat. acervus ‘montón’.
Haber que pertenece en común a varias per-
sonas, sean socios, coherederos, acreedores.
En la actualidad nuestra comunidad consta
de mucha diversidad, así que en nuestra pro-
puesta planteamos integrar las generaciones
más grandes y las más jóvenes para propi-
ciar que las personas de la tercera edad se
rodeen de un aire de vitalidad proveniente
de los jóvenes y que los jóvenes puedan
conocer una de las zonas más importantes
de Guadalajara de manera accesible. Se
crearon espacios para que tanto como los
jóvenes y adultos mayores puedan convivir
en espacios privados y públicos.

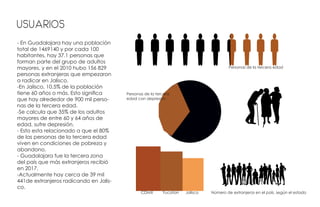

4. Usuarios
- En Guadalajara hay una población
total de 1469140 y por cada 100
habitantes, hay 37.1 personas que
forman parte del grupo de adultos
mayores, y en el 2010 hubo 156 829
personas extranjeras que empezaron
a radicar en Jalisco.
-En Jalisco, 10.5% de la población
tiene 60 años o más. Esto significa
que hay alrededor de 900 mil perso-
nas de la tercera edad.
-Se calcula que 35% de los adultos
mayores de entre 60 y 64 años de
edad, sufre depresión.
- Esto esta relacionado a que el 80%
de las personas de la tercera edad
viven en condiciones de pobreza y
abandono.
- Guadalajara fue la tercera zona
del país que más extranjeros recibió
en 2017.
-Actualmente hay cerca de 39 mil
441de extranjeros radicando en Jalis-
co.
Personas de la tercera edad
Personas de la tercera
edad con depresión
JaliscoCDMX Yucatan Número de extranjeros en el país, según el estado

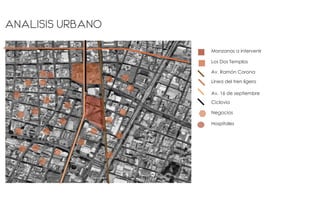

5. Analisis urbano
Manzanas a intervenir
Los Dos Templos
Av. Ramón Corona
Linea del tren ligero
Av. 16 de septiembre
Ciclovia
Negocios
Hospitales

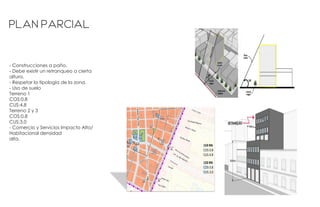

6. Plan parcial
- Construcciones a paño.
- Debe existir un retranqueo a cierta
altura.
- Respetar la tipología de la zona.
- Uso de suelo
Terreno 1
COS:0.8
CUS:4.8
Terreno 2 y 3
COS:0.8
CUS:3.0
- Comercio y Servicios Impacto Alto/
Habitacional densidad
alta.

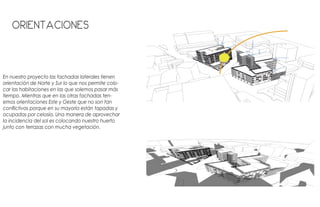

7. Orientaciones
En nuestro proyecto las fachadas laterales tienen
orientación de Norte y Sur lo que nos permite colo-
car las habitaciones en las que solemos pasar más
tiempo. Mientras que en las otras fachadas ten-
emos orientaciones Este y Oeste que no son tan
conflictivas porque en su mayoría están tapadas y
ocupadas por celosía. Una manera de aprovechar
la incidencia del sol es colocando nuestro huerto
junto con terrazas con mucha vegetación.

8. MATERIALES
Se hace uso del ladrillo rojo por sus
propiedades termicas y porque el
mantenimiento se puede llevar a
cabo de manera mas simple y du-
radera, con este mismo material se
coloca una celosía alternando el
uso de ellos. El uso del concreto se
ve en algunos balcones para crear
movimiento, y también se usa en
la planta de negocios. Por último el
vidrio para aprovechar las visuales
que se generan por los jardines y
los alrededores de la zona.

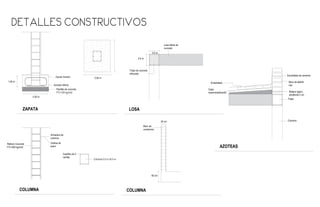

9. detalles constructivos
Plantilla de concreto
F'C=100 kg/cm2
Zapata Aislada
Columna 0.5 m x0.5 m
Armado inferior
Trabe de concreto
reforzado
Losa sólida de
concreto
Muro de
contencion
Castillos de 4
varillas
30 cm
60 cm
ZAPATA
Armadura de
columna
Relleno Concreto
F'C=200 kg/cm2
Varillas de
acero
COLUMNA
LOSA
4.50 m
1.00 m
COLUMNA
0.5 m
0.5 m
5.00 m
AZOTEAS
Muro de ladrillo
rojo
Trabe
Relleno ligero,
pendiente 2 cm
Columna
Capa
impermeabilizante
Enladrillado
Escobillado de cemento

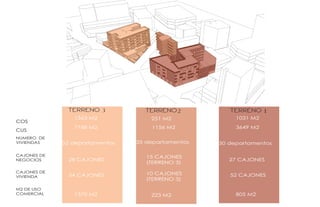

10. TERRENO 3 TERRENO2 TERRENO 1
COS
CUS
NUMERO DE
VIVIENDAS
CAJONES DE
NEGOCIOS
CAJONES DE
VIVIENDA
M2 DE USO
COMERCIAL
1363 M2 251 M2 1031 M2
7748 M2 1156 M2 3649 M2
52 departamentos 35 departamentos 50 departamentos
28 CAJONES
15 CAJONES
(TERRENO 3)
27 CAJONES
54 CAJONES 52 CAJONES10 CAJONES
(TERRENO 3)
1370 M2 223 M2 805 M2

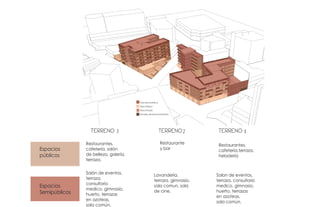

11. TERRENO 3 TERRENO2 TERRENO 1
Espacios
públicos
Espacios
Semipúblicos
Restaurantes,
cafetería, salón
de belleza, galería,
terraza.
Restaurantes,
cafetería,terraza,
heladería
Restaurante
y bar
Salón de eventos,
terraza,
consultorio
medico, gimnasio,
huerto, terrazas
en azoteas,
sala común.
Lavandería,
terraza, gimnasio,
sala comun, sala
de cine.
Salon de eventos,
terraza, consultorio
medico, gimnasio,
huerto, terrazas
en azoteas,
sala común.
Área Semi-pública
Área Pública
Área Privada
Entradas del estacionamiento

12. Tipologias de departamentos

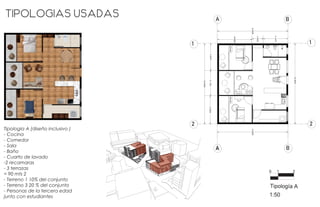

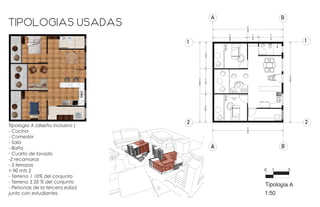

Tipologia A (diseño inclusivo )
- Cocina
- Comedor
- Sala
- Baño
- Cuarto de lavado
-2 recamaras
- 3 terrazas
= 90 mts 2
- Terreno 1 10% del conjunto
- Terreno 3 20 % del conjunto
- Personas de la tercera edad
junto con estudiantes
4.4205
1.4322
3.1473
9.0000
10.0000
3.34413.11633.5395
10.0000
9.0000
Tipología A
1:50
0 1 3
A B
A B
1
22
1
PRODUCEDBYANAUTODESKSTUDENTVERSION

13. PRODUCEDBYANAUTODESKSTUDENTVERSION
4.3
0 1 3
Tipología B
1:50
1.8161
2.0000
1.3198
2.0000
1.8000
8.9358
2.63781.6797
A B
1
2
BA
2
1
A B
PRODUCEDBYANAUTODESKSTUDENTVERSION
PRODUCEDBYANAUTODESKSTUDENTVERSION

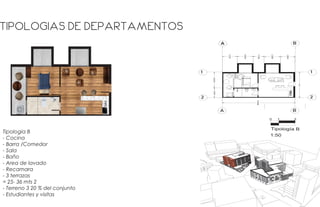

Tipologia B
- Cocina
- Barra /Comedor
- Sala
- Baño
- Area de lavado
- Recamara
- 3 terrazas
= 25- 36 mts 2
- Terreno 3 20 % del conjunto
- Estudiantes y visitas
Tipologias de departamentos

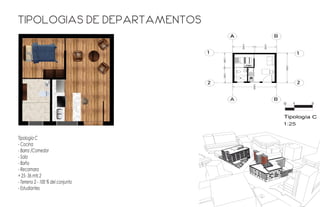

14. Tipologia C
- Cocina
- Barra /Comedor
- Sala
- Baño
- Recamara
= 25- 36 mts 2
- Terreno 2 - 100 % del conjunto
- Estudiantes
Tipología C
1:25
0 1 3
4.5000
4.8000
2.4000
2.4000
2.25002.2522
A B
1
2
BA
2
1
PRODUCEDBYANAUTODESKSTUDENTVERSION
PRODUCEDBYANAUTODESKSTUDENTVERSION
Tipologias de departamentos

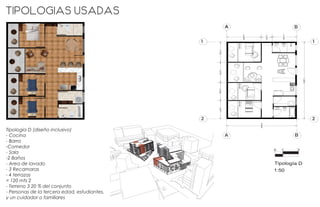

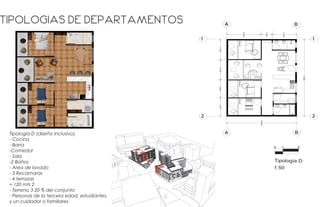

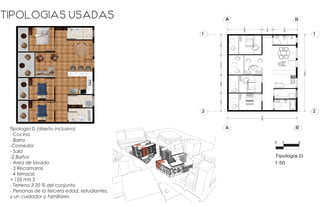

15. Tipologia D (diseño inclusivo)
- Cocina
- Barra
-Comedor
- Sala
-2 Baños
- Area de lavado
- 3 Recamaras
- 4 terrazas
= 120 mts 2
- Terreno 3 20 % del conjunto
- Personas de la tercera edad, estudiantes,
y un cuidador o familiares
4.4319
1.4243
3.1438
3.15223.07242.83822.8271
11.8000
Tipología D
1:50
0 1 3
9.0000
A B
1
2
BA
2
1
PRODUCEDBYANAUTODESKSTUDENTVERSION
PRODUCEDBYANAUTODESKSTUDENTVERSION
Tipologias de departamentos

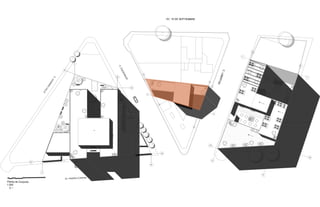

16. C.COLEGIALES
C.LEANDRO
VALLE
AV. RAMÓN CORONA
NPT + 0.00
NPT +23.7 m
C.LIBERTAD
1
1
O
A
4
O
A
4
AV. 16 DE SEPTIEMBRE
1
6
A
G
A
G
1
6
0 1 3 5 10

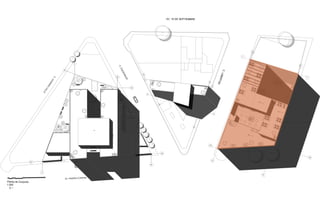

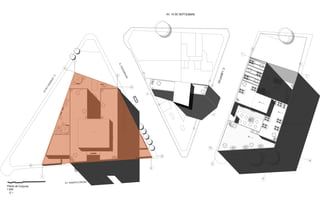

Planta de Conjunto
1:500
N
1
A
E
1
10
A
E
10
NPT +20.5 m
NPT +18.2 m
NPT + 17.30
NPT + 14.30
NPT + 20.50

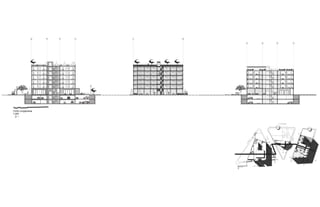

17. Dibujado por Arq. Silvia Ibarra, de Monterrey Mexico
ibarrasilvia@yahoo.com
B D E F
N +20.5 m
N +17.3 m
N +14.1 m
N +10.9 m
N +7.7 m
N +4.5 m
N +0.2 m
N -6.4 m
N -3.2 m
N +20.5 m
N +17.3 m
N +14.1 m
N +10.9 m
N +7.7 m
N +4.5 m
N +0.2 m
1 14
0 1 3 5 10
Corte Longitudinal
1:250
N
A D EB
N
N -6.40 m
-3.20 m
N +0.00 m
N +14.1 m
N +10.9 m
N +7.7 m
N +4.5 m
N +0.2 m
C.COLEGIALES
C.LEANDRO
VALLE
AV. RAMÓN CORONA
NPT + 0.00
NPT +23.7 m
C.LIBERTAD
1
1
O
A
4
O
A
4
AV. 16 DE SEPTIEMBRE
1
6
A
G
A
G
1
6
0 1 3 5 10
Planta de Conjunto
1:500
N
1
A
E
1
10
A
E
10
NPT +20.5 m
NPT +18.2 m
NPT
+ 17.30
NPT
+ 14.30
NPT
+ 20.50

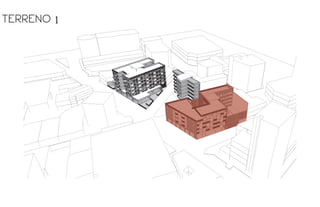

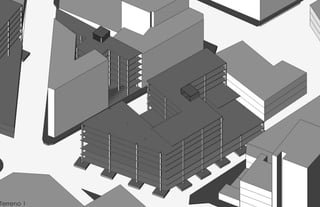

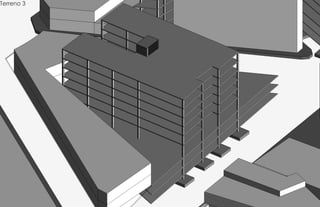

18. TERRENO 1

19. C.COLEGIALES
C.LEANDRO
VALLE
AV. RAMÓN CORONA
NPT + 0.00
NPT +23.7 m
C.LIBERTAD
1
1
O
A
4
O
A
4
AV. 16 DE SEPTIEMBRE
1
6
A
G
A
G
1
6
0 1 3 5 10
Planta de Conjunto
1:500
N
1
A
E
1
10
A
E
10
NPT +20.5 m
NPT +18.2 m
NPT + 17.30
NPT + 14.30
NPT + 20.50

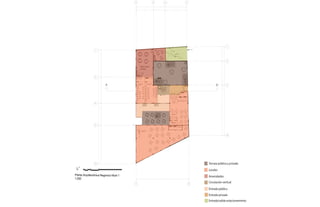

20. PEND 15 %
Baños
Local 3
Área común
privada
Local 4
Local 2
Local 1
A B C E
1
4
6
8
10
10
1
2
5

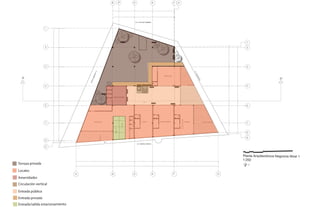

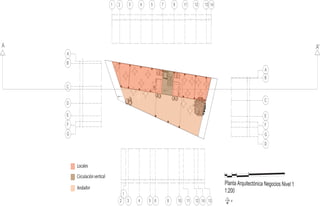

Planta Arquitectónica Negocios Nivel 1
1:250
0 1 3 5 10
NPT + 0.20
NPT + 1.00
NPT + 0.00
NPT -1.90
A E
N
B S
A A'
NPT +0.40
NPT +2.00
11.3011
7.7748
13.9842
33.0601
34.3416
21.411112.049414.530915.0311
63.0224
8.014113.279127.9268
49.2200
Terraza pública y privada
Locales
Amenidades
Circulación vertical
Entrada pública
Entrada privada
Entrada/salida estacionamiento

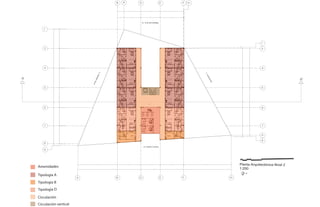

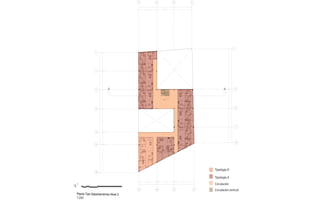

21. Planta Tipo Departamentos Nivel 2
1:250
0 1 3 5 10
N
NPT + 4.50
B S
NPT +4.70
NPT +6.30
A B D E
A B D E
34.3172
11.3469
10.4887
12.4816
33.0571
11.2989
10.4878
11.2706
1
3
5
6
7
8
10
9
1
5
6
10
63.0396
9.79909.80009.951012.43206.417914.6397
A A'
49.1901
21.29209.94949.81908.1298
Tipología D
Tipología A
Circulación
Circulación vertical

22. NPT + 7.70
NPT +7.90
NPT +9.50

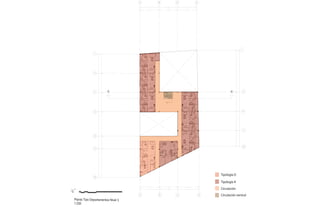

Planta Tipo Departamentos Nivel 3
1:250
0 1 3 5 10
N
S
A B D E
A B D E
34.3172
11.3469
10.4887
12.4816
33.0571
11.2989
10.4878
11.2706
1
3
5
6
7
8
10
9
1
5
6
10
63.0396
9.79909.80009.951012.43206.417914.6397
A A'
49.1901
21.29209.94949.81908.1298
B
Tipología D
Tipología A
Circulación
Circulación vertical

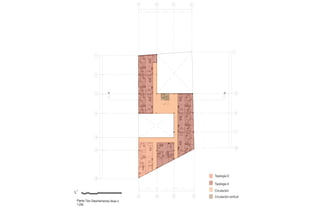

23. NPT + 10.90
NPT +11.10
NPT +12.70

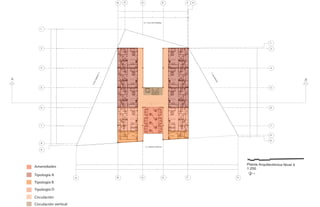

Planta Tipo Departamentos Nivel 4
1:250
0 1 3 5 10
N
S
A B D E
A B D E
34.3172
11.3469
10.4887
12.4816
33.0571
11.2989
10.4878
11.2706
1
3
5
6
7
8
10
9
1
5
6
10
63.0396
9.79909.80009.951012.43206.417914.6397
A A'
49.1901
21.29209.94949.81908.1298
B
Tipología D
Tipología A
Circulación
Circulación vertical

24. NPT + 14.10
B
NPT +14.30
NPT +15.90
VX-C
K-434
8
A B D E
A B D E
34.3172
11.3469
10.4887
12.4816
33.0571
11.2989
10.4878
11.2706
1
3
5
6
7
8
10
9
1
5
6
10
63.0396
9.79909.80009.951012.43206.417914.6397
A A'
49.1901
21.29209.94949.81908.1298

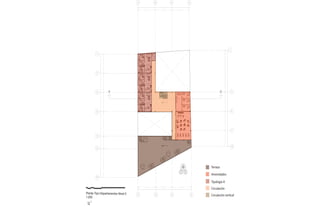

Planta Tipo Departamentos Nivel 5
1:250
0 1 3 5 10
N
S
NPT+14.50
NPT + 14.30
S
Amenidades
Tipología A
Circulación
Circulación vertical
Terraza

25. NPT + 14.10
B
NPT +14.30
NPT +15.90
VX-C
K-434
8
A B D E
A B D E
34.3172
11.3469
10.4887
12.4816
33.0571
11.2989
10.4878
11.2706
1
3
5
6
7
8
10
9
1
5
6
10
63.0396
9.79909.80009.951012.43206.417914.6397
A A'
49.1901
21.29209.94949.81908.1298
Planta Tipo Departamentos Nivel 5
1:250
0 1 3 5 10
N
S
NPT+14.50
NPT + 14.30
S
Amenidades
Tipología A
Circulación
Circulación vertical
Terraza

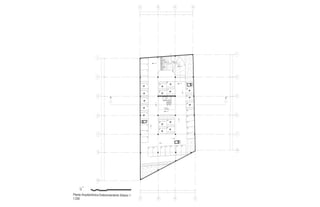

26. 1
2
3
4
5
6
7
8
9
10
11
12
13
14 15 16 17 18 19 20
29
28
27
26
25
24
23
22
21
34
35
NPT -3.20
SOTANO -1
37 CAJONES
32
33
36
37
Planta Arquitectónica Estacionamiento Sótano 1
1:250
0 1 3 5 10 25
30
31
NPT -3.20
NPT -3.20
NPT -2.50
NPT -5.10
B S
NPT -3.00
NPT -2.40
A B D E
A B D E
34.3172
11.3469
10.4887
12.4816
33.0571
11.2989
10.4878
11.2706
1
3
5
6
77
10
9
1
3
6
10
63.0396
9.79909.80009.951014.6397
A A'
49.1901
9.81908.1298
N
9.65169.1984
11.6087
5
9.8158
9.8169

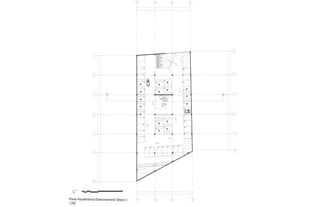

27. 40
41
42
43
44
45
46
47
48
49
50
58
59
70
69
68
67
66
65
64
63
62
61
60
71
72
75
76
NPT -6.40
SOTANO -2
37 CAJONES
73
74
Planta Arquitectónica Estacionamiento Sótano 2
1:250
0 1 3 5 10 25
S
NPT -6.20
NPT -6.04
N
A B D E
A B D E
34.3172
11.3469
10.4887
12.4816
33.0571
11.2989
10.4878
11.2706
1
3
5
6
77
10
9
1
3
6
10
63.0396
9.79909.80009.951014.6397
A A'
49.1901
9.81908.1298
9.65169.1984
11.6087
5
9.8158
9.8169
51 52 53 54 55 56 57

28. Tipologias usadas
Tipologia A (diseño inclusivo )
- Cocina
- Comedor
- Sala
- Baño
- Cuarto de lavado
-2 recamaras
- 3 terrazas
= 90 mts 2
- Terreno 1 10% del conjunto
- Terreno 3 20 % del conjunto
- Personas de la tercera edad
junto con estudiantes
4.4205
1.4322
3.1473
9.0000
10.0000
3.34413.11633.5395
10.0000
9.0000
Tipología A
1:50
0 1 3
A B
A B
1
22
1
PRODUCEDBYANAUTODESKSTUDENTVERSION

29. Tipologia D (diseño inclusivo)
- Cocina
- Barra
-Comedor
- Sala
-2 Baños
- Area de lavado
- 3 Recamaras
- 4 terrazas
= 120 mts 2
- Terreno 3 20 % del conjunto
- Personas de la tercera edad, estudiantes,
y un cuidador o familiares
4.4319
1.4243
3.1438
3.15223.07242.83822.8271
11.8000
Tipología D
1:50
0 1 3
9.0000
A B
1
2
BA
2
1
PRODUCEDBYANAUTODESKSTUDENTVERSION
PRODUCEDBYANAUTODESKSTUDENTVERSION
Tipologias usadas

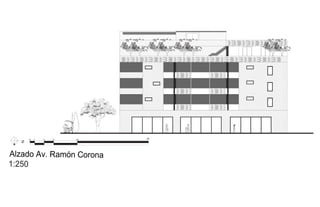

30. Alzado Av. Ramón Corona
1:250
0 1 3 5 10 25
N
DF(HighQualityPrint).pc3,ANSIexpandB(17.00x11.00Inches),1:25.4

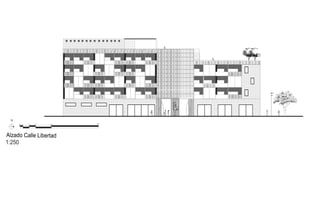

31. micompu,AutoCAD
Alzado Calle Libertad
1:250
0 1 3 5 10 25
N
C:UsersmicompuDocumentsalzadolibertad_semifinal2.dwg,Layout1,24/05/202012:59:47a.m.,
micompu,AutoCADPDF(HighQualityPrint).pc3,ANSIexpandB(17.00x11.00Inches),1:25.4

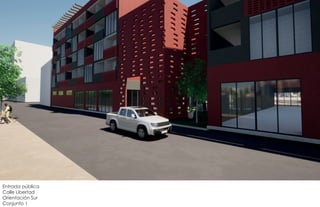

32. Entrada pública
Calle Libertad
Orientación Sur
Conjunto 1

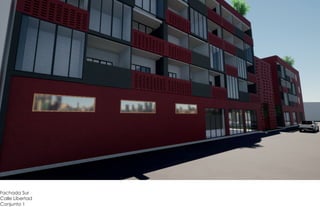

33. Fachada Sur
Calle Libertad
Conjunto 1

34. Terraza pública
Calle Libertad
Conjunto 1

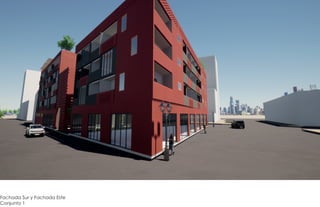

35. Fachada Sur y Fachada Este
Conjunto 1

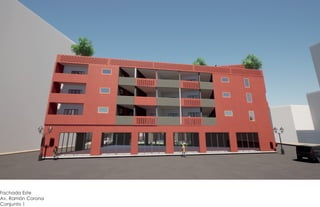

36. Fachada Este
Av. Ramón Corona
Conjunto 1

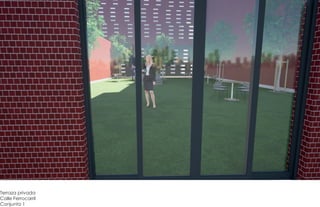

37. Terraza privada
Calle Ferrocarril
Conjunto 1

38. Roof top
Calle Libertad
Conjunto 1

39. Terreno 2
Terreno 1

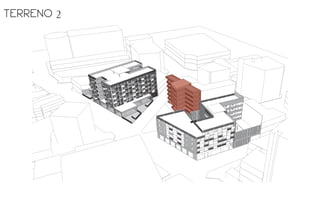

40. TERRENO 2

41. C.COLEGIALES
C.LEANDRO
VALLE
AV. RAMÓN CORONA
NPT + 0.00
NPT +23.7 m
C.LIBERTAD
1
1
O
A
4
O
A
4
AV. 16 DE SEPTIEMBRE
1
6
A
G
A
G
1
6
0 1 3 5 10
Planta de Conjunto
1:500
N
1
A
E
1
10
A
E
10
NPT +20.5 m
NPT +18.2 m
NPT + 17.30
NPT + 14.30
NPT + 20.50

42. NPT +0.2 m
S
B
NPT +0.2 m
NPT + 0.28 m
NPT + 2.24 m
NPT + 4.2 m
1 2 3 4 5 7 9 11 12 13 14
2 3 4 5 6 8
A
B
C
D
E
G
A
B
C
E
F
G
D
F
11 12 14 13
1
10
0 1 3 5 10
N
34.8214
3.0101
4.5765
4.5180
2.1615
5.2457
4.6244
1.7832
4.5169
1.5401
2.8099
15.6719
0.05216.00154.25801.52691.33252.5319
41.3992
3.2025
4.3289
4.5724
4.5823
4.4217
4.8732
4.4169
4.6288
4.2784
2.1842
17.4519
6.14340.57494.53523.38201.53951.3671
A A'
1leviNsoicogeNacinótcetiuqrAatnalP
1:200
Locales
Circulaciónvertical
Andador

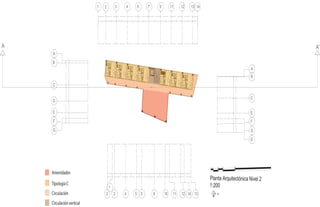

43. NPT +4.5 m
S
B
NPT + 0.20 m
NPT + 1.8 m
NPT + 3 m
1 2 3 4 5 7 9 11 12 13 14
2 3 4 5 6 8
A
B
C
D
E
G
A
B
C
E
F
G
D
F
11 12 14 13
1
10
0 1 3 5 10
Planta Arquitectónica Nivel 2
1:200
N
34.8214
3.0101
4.5765
4.5180
2.1615
5.2457
4.6244
1.7832
4.5169
1.5401
2.8099
15.6719
0.05216.00154.25801.52691.33252.5319
41.3992
3.2025
4.3289
4.5724
4.5823
4.4217
4.8732
4.4169
4.6288
4.2784
2.1842
17.4519
6.14340.57494.53523.38201.53951.3671
A A'
Amenidades
TipologíaC
Circulación
Circulaciónvertical

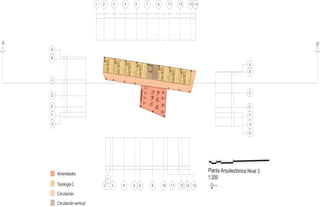

44. 1 2 3 4 5 7 9 11 12 13 14
2 3 4 5 6 8
A
B
C
D
E
G
A
B
C
E
F
G
D
F
11 12 14 13
1
10
0 1 3 5 10
3leviNacinótcetiuqrAatnalP
1:200
N
34.8214
3.0101
4.5765
4.5180
2.1615
5.2457
4.6244
1.7832
4.5169
1.5401
2.8099
15.6719
0.05216.00154.25801.52691.33252.5319
41.3992
3.2025
4.3289
4.5724
4.5823
4.4217
4.8732
4.4169
4.6288
4.2784
2.1842
17.4519
6.14340.57494.53523.38201.53951.3671
NPT +7.7 m
S
B
NPT + 0.20 m
NPT + 1.8 m
NPT + 3 m
A A'
Amenidades
TipologíaC
Circulación
Circulaciónvertical

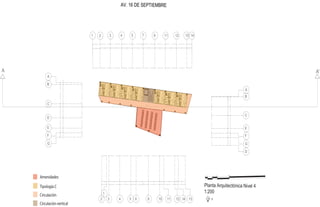

45. ERBMEITPESED61.VA
1 2 3 4 5 7 9 11 12 13 14
2 3 4 5 6 8
A
B
C
D
E
G
A
B
C
E
F
G
D
F
11 12 14 13
1
10
0 1 3 5 01
4leviNacinótcetiuqrAatnalP
1:200
N
34.8214
3.0101
4.5765
4.5180
2.1615
5.2457
4.6244
1.7832
4.5169
1.5401
2.8099
15.6719
0.05216.00154.25801.52691.33252.5319
41.3992
3.2025
4.3289
4.5724
4.5823
4.4217
4.8732
4.4169
4.6288
4.2784
2.1842
17.4519
6.14340.57494.53523.38201.53951.3671
NPT +10.9 m
S
B
NPT + 0.20 m
NPT + 1.8 m
NPT + 3 m
A A'
Amenidades
Tipología C
Circulación
Circulación vertical

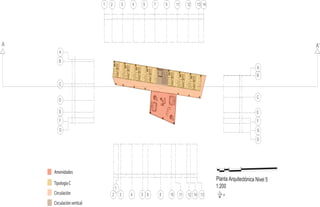

46. 1 2 3 4 5 7 9 11 12 13 14
2 3 4 5 6 8
A
B
C
D
E
G
A
B
C
E
F
G
D
F
11 12 14 13
1
10
0 1 3 5 01
5leviNacinótcetiuqrAatnalP
1:200
N
34.8214
3.0101
4.5765
4.5180
2.1615
5.2457
4.6244
1.7832
4.5169
1.5401
2.8099
15.6719
0.05216.00154.25801.52691.33252.5319
41.3992
3.2025
4.3289
4.5724
4.5823
4.4217
4.8732
4.4169
4.6288
4.2784
2.1842
17.4519
6.14340.57494.53523.38201.53951.3671
NPT +14.1 m
S
B
NPT + 0.20 m
NPT + 1.8 m
NPT + 3 m
A A'
Amenidades
TipologíaC
Circulación
Circulaciónvertical

47. 1 2 3 4 5 7 9 11 12 13 14
2 3 4 5 6 8
A
B
C
D
E
G
A
B
C
E
F
G
D
F
11 12 14 13
1
10
0 1 3 5 10
6leviNacinótcetiuqrAatnalP
002:1
N
34.8214
3.0101
4.5765
4.5180
2.1615
5.2457
4.6244
1.7832
4.5169
1.5401
2.8099
15.6719
0.05216.00154.25801.52691.33252.5319
41.3992
3.2025
4.3289
4.5724
4.5823
4.4217
4.8732
4.4169
4.6288
4.2784
2.1842
17.4519
6.14340.57494.53523.38201.53951.3671
NPT +17.3 m
S
B
NPT + 0.20 m
NPT + 1.8 m
NPT + 3 m
A A'
Amenidades
TipologíaC
Circulación
Circulaciónvertical

48. Tipologia C
- Cocina
- Barra /Comedor
- Sala
- Baño
- Recamara
= 25- 36 mts 2
- Terreno 2 - 100 % del conjunto
- Estudiantes
Tipología C
1:25
0 1 3
4.5000
4.8000
2.4000
2.4000
2.25002.2522
A B
1
2
BA
2
1
PRODUCEDBYANAUTODESKSTUDENTVERSION
PRODUCEDBYANAUTODESKSTUDENTVERSION
Tipologias usadas

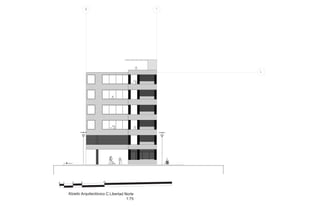

49. 4 1
L
0 1 3 5 10
etroNdatrebiL.CocinótcetiuqrAodazlA
1:75
N +0.20 m

50. 41
L
0 1 3 5 10

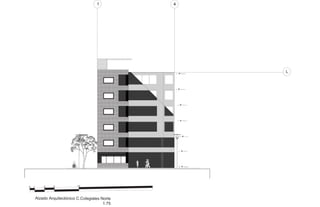

Alzado Arquitectónico C.Colegiales Norte
1:75
N +0.20 m
N +7.7 m
N +10.9 m
N +14.1 m
N +17.3 m
N +20.5 m
N +4.5 m

51. Fachada Norte
Calle Libertad
Conjunto 2

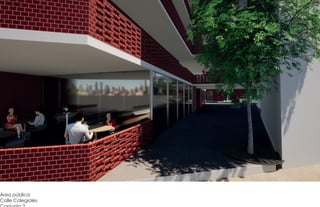

52. Área pública
Calle Colegiales

53. Terraza privada
Conjunto 2

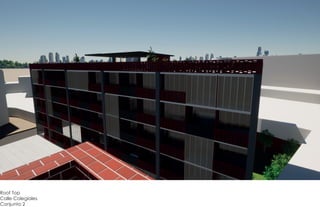

54. Roof Top
Calle Colegiales
Conjunto 2

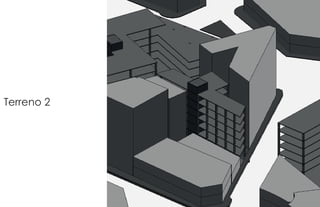

55. Terreno 2

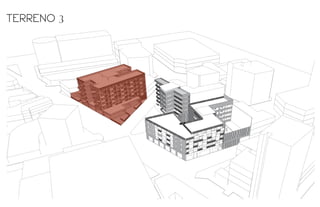

56. TERRENO 3

57. C.COLEGIALES
C.LEANDRO
VALLE
AV. RAMÓN CORONA
NPT + 0.00
NPT +23.7 m
C.LIBERTAD
1
1
O
A
4
O
A
4
AV. 16 DE SEPTIEMBRE
1
6
A
G
A
G
1
6
0 1 3 5 10
Planta de Conjunto
1:500
N
1
A
E
1
10
A
E
10
NPT +20.5 m
NPT +18.2 m
NPT + 17.30
NPT + 14.30
NPT + 20.50

58. NPT + 0.20
NPT +0.2 m
Restaurante Galería Salón de belleza Cafetería
Restaurante
ERBMEITPESED61.VA
C.COLEGIALES
C.LEANDROVALLE
ANOROCNÓMAR.VA
B D E F H
B D E F
7
6
5
4
33
4
5
6
7
8
9.65759.71909.6736
9.9412
8.88398.9870
57.6887
7.9148
9.2225
10.9961
0.1158
31.2990
9.89839.45019.87498.89804.7473
43.5150
18.7118
10.9758
9.2735
10.9379
22.3912
72.2902
8
9
1
9
1
HA
0.9972
0.64640.6552
3.0494
A
S
NPT + 0.28 m
B
NPT + 2.24 m
NPT + 4.2 m
A A'
Salón de eventos
1leviNsoicogeNacinótcetiuqrAatnalP
052:1
N
0 1 3 5 10
Terraza privada
Locales
Amenidades
Circulación vertical
Entrada pública
Entrada privada
Entrada/salida estacionamiento

59. NPT +4.5 m
S
NPT + 0.2 m
B
ERBMEITPESED61.VA
C.COLEGIALES
C.LEANDROVALLE
ANOROCNÓMAR.VA
0 1 3 5 10
2leviNacinótcetiuqrAatnalP
052:1
N
B D E F H
B D E F
7
6
5
4
33
4
5
6
7
8
9.65759.71909.6736
9.9412
8.88398.9870
57.6887
7.9148
9.2225
10.9961
0.1158
31.2990
9.89839.45019.87498.89804.7473
43.5150
18.7118
10.9758
9.2735
10.9379
22.3912
72.2902
8
9
1
9
1
HA
0.6464
0.6059
3.1125
A
NPT + 2.4 m
A A'
Amenidades
Tipología A
Circulación
Circulación vertical
Tipología D
Tipología B

60. NPT +7.7 m
S
NPT + 0.2 m
NPT + 1.8 m
B
ERBMEITPESED61.VA
C.COLEGIALES
C.LEANDROVALLE
ANOROCNÓMAR.VA
0 1 3 5 10
3leviNacinótcetiuqrAatnalP
1:250
N
B D E F H
B D E F
7
6
5
4
33
4
5
6
7
8
9.65759.71909.6736
9.9412
8.88398.9870
57.6887
7.9148
9.2225
10.9961
0.1158
31.2990
9.45019.87498.89804.7473
43.5150
18.7118
10.9758
9.2735
10.9379
22.3912
72.2902
8
9
1
9
1
HA
0.6464
3.1125
A
A A'
Amenidades
Tipología A
Circulación
Circulación vertical
Tipología D
Tipología B

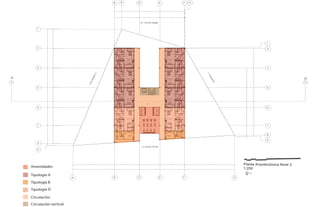

61. NPT +7.7 m
S
NPT + 0.2 m
NPT + 1.8 m
B
ERBMEITPESED61.VA
C.COLEGIALES
C.LEANDROVALLE
ANOROCNÓMAR.VA
0 1 3 5 10
3leviNacinótcetiuqrAatnalP
1:250
N
B D E F H
B D E F
7
6
5
4
33
4
5
6
7
8
9.65759.71909.6736
9.9412
8.88398.9870
57.6887
7.9148
9.2225
10.9961
0.1158
31.2990
9.45019.87498.89804.7473
43.5150
18.7118
10.9758
9.2735
10.9379
22.3912
72.2902
8
9
1
9
1
HA
0.6464
3.1125
A
A A'
Amenidades
Tipología A
Circulación
Circulación vertical
Tipología D
Tipología B

62. NPT +10.9 m
S
NPT + 0.2 m
NPT + 1.8 m
B
ERBMEITPESED61.VA
C.COLEGIALES
C.LEANDROVALLE
ANOROCNÓMAR.VA
0 1 3 5 10
4leviNacinótcetiuqrAatnalP
052:1
N
B D E F H
B D E F
7
6
5
4
33
4
5
6
7
8
9.65759.71909.6736
9.9412
8.88398.9870
57.6887
7.9148
9.2225
10.9961
0.1158
31.2990
9.45019.87498.89804.7473
43.5150
18.7118
10.9758
9.2735
10.9379
22.3912
72.2902
8
9
1
9
1
HA
0.6464
3.1125
A
A A'
Amenidades
Tipología A
Circulación
Circulación vertical
Tipología D
Tipología B

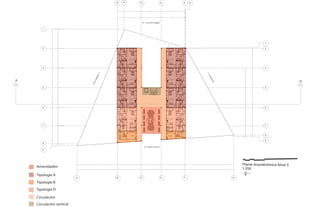

63. NPT +14.1 m
S
NPT + 0.2 m
NPT + 1.8 m
B
ERBMEITPESED61.VA
C.COLEGIALES
C.LEANDROVALLE
ANOROCNÓMAR.VA
0 1 3 5 10
5leviNacinótcetiuqrAatnalP
052:1
N
B D E F H
B D E F
7
6
5
4
33
4
5
6
7
8
9.65759.71909.6736
9.9412
8.88398.9870
57.6887
7.9148
9.2225
10.9961
0.1158
31.2990
9.45019.87498.89804.7473
43.5150
18.7118
10.9758
9.2735
10.9379
22.3912
72.2902
8
9
1
9
1
HA
0.6464
3.1125
A
A A'
Amenidades
Tipología A
Circulación
Circulación vertical
Tipología D
Tipología B

64. NPT +17.3 m
S
NPT + 0.2 m
NPT + 1.8 m
B
ERBMEITPESED61.VA
C.COLEGIALES
C.LEANDROVALLE
ANOROCNÓMAR.VA
0 1 3 5 10
6leviNacinótcetiuqrAatnalP
052:1
N
B D E F H
B D E F
7
6
5
4
33
4
5
6
7
8
9.65759.71909.6736
9.9412
8.88398.9870
57.6887
7.9148
9.2225
10.9961
0.1158
31.2990
9.45019.87498.89804.7473
43.5150
18.7118
10.9758
9.2735
10.9379
22.3912
72.2902
8
9
1
9
1
HA
0.6464
3.1125
A
A A'
Amenidades
Tipología A
Circulación
Circulación vertical
Tipología D
Tipología B

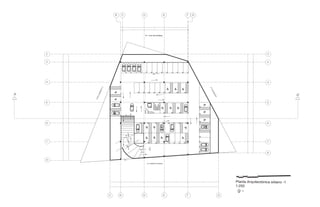

65. ERBMEITPESED61.VA
C.COLEGIALES
C.LEANDROVALLE
ANOROCNÓMAR.VA
1
2
3
4
5 6 7 8 9 10 11 12 13 14 15 16 17
18 19 20 21 22 23 24 25 26
27 28 29 30
47
48
49
50
51
52
53
NPT + 0.00
NPT - 3.2 m
NPT - 3.2 m
SOTANO -1
SENOJAC35
BAJAA
SOTANO-2
40 41 42 43 44 45
46
31 32 33 34 35 36 37 38
NPT -3.20
NPT - 1.60
NPT - 4.80
39
0 1 3 5 10
1-onatósacinótcetiuqrAatnalP
052:1
N
C
B C D E F G
B D E F G
8
7
6
5
4
3
22
3
4
5
6
7
8
3.75009.62909.73779.88658.88398.9870
50.8520
0.8542
10.1100
9.2225
10.9961
0.1158
31.2990
3.75129.89839.45019.87498.89805.4715
47.2661
4.9500
10.9758
9.2735
10.9379
14.1876
50.3807
S
NPT + 0.2 m
NPT + 1.8 m
B
A A'

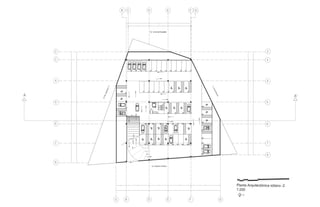

66. ERBMEITPESED61.VA
C.COLEGIALES
C.LEANDROVALLE
ANOROCNÓMAR.VA
54
63 64 65 66 67 68 69 70
71 72 73 74 75 76 77 78 79
80 81 82 83
100
101
102
103
104
105
106
NPT + 0.00
NPT - 6.4 m
NPT - 6.2 m
SOTANO -2
SENOJAC45
93 94 95 96 97 98
NPT -3.20
NPT - 4.80
92
0 1 3 5 10
2-onatósacinótcetiuqrAatnalP
052:1
N
C
B C D E F G
B D E F G
8
7
6
5
4
3
22
3
4
5
6
7
8
3.75009.62909.73779.88658.88398.9870
50.8520
0.8542
10.1100
9.2225
10.9961
0.1158
31.2990
3.75129.89839.45019.87498.89805.4715
47.2661
4.9500
10.9758
9.2735
10.9379
14.1876
50.3807
S
NPT + 0.2 m
NPT + 1.6 m
NPT + 0.4 m
NPT + 0.6 m
NPT + 0.8 m
NPT + 1.0 m
NPT + 1.2 m
NPT + 1.4 mNPT + 1.8 m
NPT + 2.0 m
NPT + 2.2 m
NPT + 2.4 m
NPT + 2.6 m
NPT + 2.8 m
NPT + 3.0 m
99
107
55
56
57
58 59 60 61 62
84 85 86 87 88 89 90 91
A A'

67. Tipologias USADAS
Tipologia A (diseño inclusivo )
- Cocina
- Comedor
- Sala
- Baño
- Cuarto de lavado
-2 recamaras
- 3 terrazas
= 90 mts 2
- Terreno 1 10% del conjunto
- Terreno 3 20 % del conjunto
- Personas de la tercera edad
junto con estudiantes
4.4205
1.4322
3.1473
9.0000
10.0000
3.34413.11633.5395
10.0000
9.0000
Tipología A
1:50
0 1 3
A B
A B
1
22
1
PRODUCEDBYANAUTODESKSTUDENTVERSION

68. 4.3
0 1 3
Tipología B
1:50
1.8161
2.0000
1.3198
2.0000
1.8000
8.9358
2.63781.6797
A B
1
2
BA
2
1
A B
PRODUCEDBYANAUTODESKSTUDENTVERSION
PRODUCEDBYANAUTODESKSTUDENTVERSION
Tipologia B
- Cocina
- Barra /Comedor
- Sala
- Baño
- Area de lavado
- Recamara
- 3 terrazas
= 25- 36 mts 2
- Terreno 3 20 % del conjunto
- Estudiantes y visitas
Tipologias USADAS

69. Tipologia D (diseño inclusivo)
- Cocina
- Barra
-Comedor
- Sala
-2 Baños
- Area de lavado
- 3 Recamaras
- 4 terrazas
= 120 mts 2
- Terreno 3 20 % del conjunto
- Personas de la tercera edad, estudiantes,
y un cuidador o familiares
4.4319
1.4243
3.1438
3.15223.07242.83822.8271
11.8000
Tipología D
1:50
0 1 3
9.0000
A B
1
2
BA
2
1
PRODUCEDBYANAUTODESKSTUDENTVERSION
PRODUCEDBYANAUTODESKSTUDENTVERSION
Tipologias USADAS

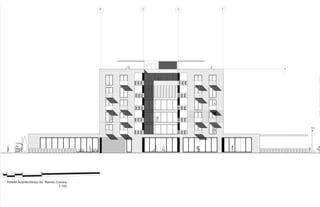

70. 0 1 3 5 10
Alzado Arquitectónico Av. Ramón Corona
1:100
B D E F
9
PRODUCEDBYANAUTODESKSTUDENTVERSION
PRODUCEDBYANAUTODESKSTUDENTVERSION
PRODUCEDBYANAUTODESKSTUDENTVERSION

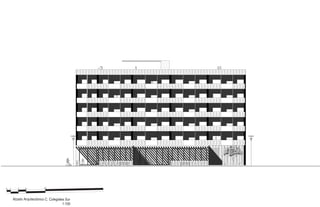

71. 0 1 3 5 10
Alzado Arquitectónico C. Colegiales Sur
1:100

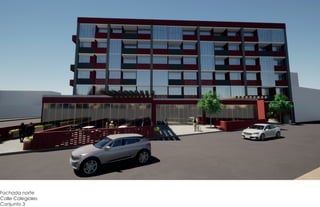

72. Fachada norte
Calle Colegiales
Conjunto 3

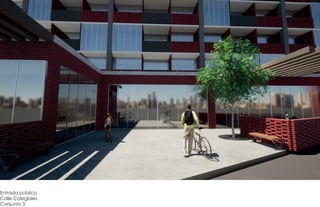

73. Entrada pública
Calle Colegiales
Conjunto 3

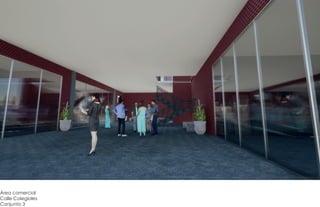

74. Área comercial
Calle Colegiales
Conjunto 3

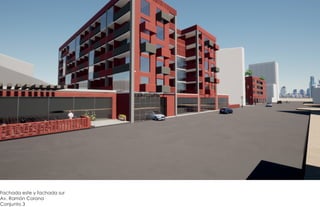

75. Fachada este y fachada sur
Av. Ramón Corona
Conjunto 3

76. Fachada Sur
Calle Libertad
Conjunto 1

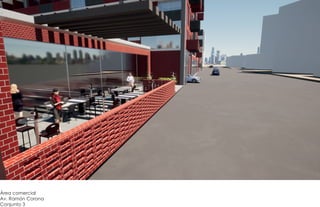

77. Área comercial
Av. Ramón Corona
Conjunto 3

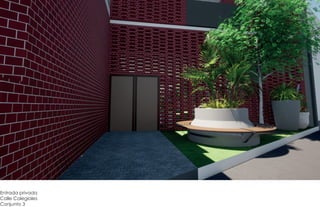

78. Entrada privada
Calle Colegiales
Conjunto 3

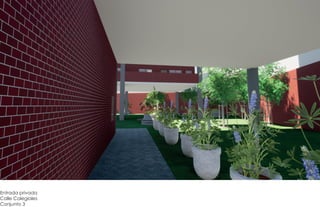

79. Entrada privada
Calle Colegiales
Conjunto 3

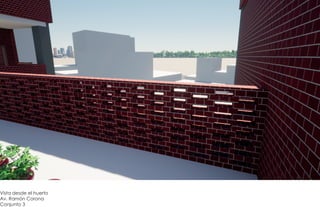

80. Vista desde el huerto
Av. Ramón Corona
Conjunto 3

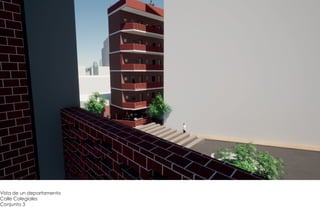

81. Vista de un departamento
Calle Colegiales
Conjunto 3

82. Terreno 3
