El documento describe un proyecto arquitectónico que propone retrocesos y escalonamientos en la edificación para reducir su impacto en el contexto, donde las alturas promedio son más bajas. Estos retrocesos permiten crear zonas verdes en la planta baja y dar diversidad a las cubiertas. El proyecto también plantea una densidad moderada con amplios espacios abiertos que surgen de los retrocesos.

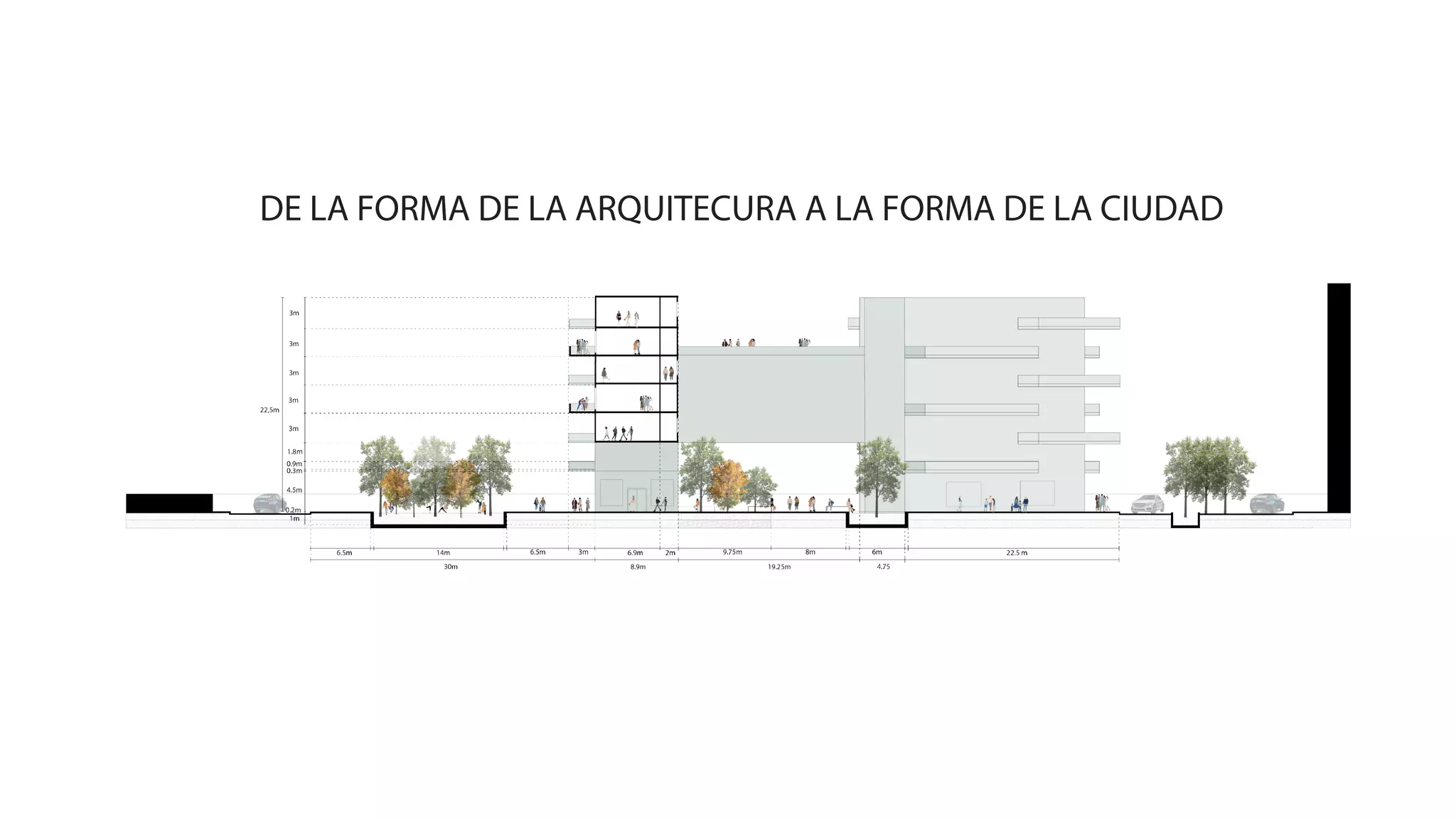

1. DE LA FORMA DE LA ARQUITECURA A LA FORMA DE LA CIUDAD

2. B2 la Manzana
Planta Cubierta 1:500
Datos
I.O: 0.35
I.C: 1.7
Area Manzana: 4139.6 m2
Area ocupada: 1452.4 m2
Area Construia: 7004.1m2
Densidad: 150 #viviendas=62
ALturas:
A’
A
Conclusiones
De la Forma de la Arquitectura a la Forma de l
En el proyecto se plantean retrocesos y es
namientos que permiten reducir el impact
una edificación alta frente al contexto don
altura promedio de estos es de dos y tres p
De igual modo, estos retrocesos, permite
creación de zonas verdes en el primer piso
B2 la Manzana
Planta Cubierta 1:500
Datos
I.O: 0.35
I.C: 1.7
Area Manzana: 4139.6 m2
Area ocupada: 1452.4 m2
Area Construia: 7004.1m2
Densidad: 150 #viviendas=62
ALturas:
A’
A
Conclusiones
202123646 / 202122685
De la Forma de la Arquitectura a la Forma de
En el proyecto se plantean retrocesos y e
namientos que permiten reducir el impa
una edificación alta frente al contexto do
altura promedio de estos es de dos y tres
De igual modo, estos retrocesos, perm

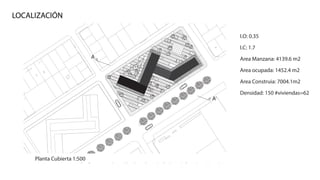

LOCALIZACIÓN

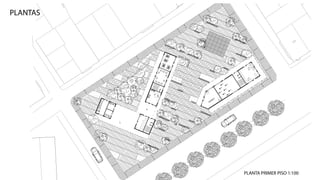

3. PLANTAS
PLANTA PRIMER PISO 1:100

4. Planta Cubierta 1:500

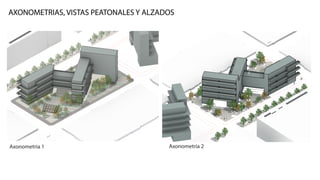

Planta Tipo 1:500
A’
A
altura promedio de estos es
De igual modo, estos retro
creación de zonas verdes en
distintos usos, desde un pa
hasta una zona de permane
el uso de los escalonamie
crear diversidad en las cubie
tas tanto habitables com
Por ultimo, la forma en si d
medio de unas geometrias
car los espacios y delimitar
libre como especificio. Así m
plantea por medio del juego
piso duro, manteniendo un
de aglomeración, como ocu

5. BT Ensamblar
la Manzana
Por medio del corte logramos plantear las distintas actividades que se llevan
acabo en la distintas zonas de espacio libre mostrando la diversidad del pro-
yecto. Esto se logra al culificar el espacio con los distintos manejos de la ve-
getación, el mobiliario exterior (bancas, parque) los espacios de permanen-
Corte Urbano 1:250
JULIANA SALGAR /SOFÍA HERNÁNDEZ DE ALBA
202123646 / 202122685
De la Forma de la Arquitectura a la Forma de la Ciudad

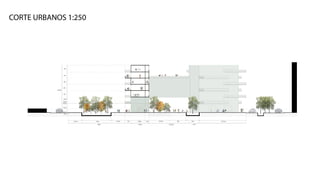

CORTE URBANOS 1:250

6. HABITABILIDAD
Por medio del corte logramos pla
acabo en la distintas zonas de esp
yecto. Esto se logra al culificar el e
getación, el mobiliario exterior (b
cia y los de circulación
Por otro lado, podemos ver el imp
nes pre-existente. Este al ser ma
lado del contexto de menor altur
el proyecto y el contexto. Mientra
lación directa con la via más tran
paramentar generando un
Corte Urbano 1:250

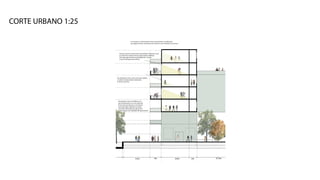

CORTE URBANO 1:25

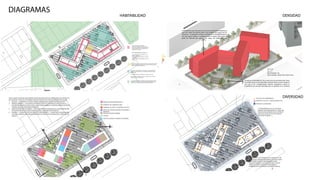

7. INGRESOS ZONAS RESIDENCIALES
COMERCIO DE ALIMENTOS (ARA)
ZONA DE ESTUDIO (LIBRERIA)
ZONA DE CUIDADO DE NIÑOS (GUARDERIA)
GALERIA
ZONAS DE CUIDADO PERSONAL (PELUQERIA Y
GIMNASIO)
COMERCIO DE CAFES O PEQUEÑOS LOCALES
CON EL FINDE PLANTEAR UNA DIVERSIFICACIÓN DE ESPACIOS EN EL PRIMER NIVEL DEL PROYECTO
SE PLANTEAN 4 ESPACIOS DE DOMINIO PRIVADO PERO DE USO PÚBLICO CON DISTINTOS USOS.
1. BOSQUE--> AUMENTAR LAS ZONAS VERDES ARBORIZADAS EN ESTA ZONA DE BOGOTÁ
2. PARQUE DE NIÑOS--> SE PLANTEA UN PARQUE DIDACTICO DE MODULOS DE 4X4 QUE SE
ENCUENTRAN INTERCALADOS CON EL FINDE CREAR SUBBIDAS Y BAJADAS DONDE LOS NIÑOS
PUEDEN JUGAR DE UNA FORMA DIFERENTE
3. ZONA DE ESTAR EN EL EXTERIOR--> ESTA ZONA SE CREA POR MEDIO DE LA IMPLEMENTACIÓN
DE VEGETACIÓN EN LAS ZONAS BLANDAS CON LA DISPOSICIÓN DE BANCAS.
4. ESQUINA--> ZONDA DE CIRCULACIÓN Y ALTO MOVIMIENTO--> ZONA DURA DE GRAN MAGNI-
TUD QUE PLANETEA UNA CIRCULACIÓN HACIA EL PROYECTO POR MEDIO DEL JUEGO DE LOS
SUELOS
1
2
FACHADA CON TRANPARENCIA
INGRESOS A LA MANZANA
INGRESOS A LOCALES / ZONAS RESIDENCIALES
LA TRANSPARENCIA EN LAS FACHADAS
PERMITE CREAR DINAMISMO AL CONECTAR
ESPACIOS DEL INTERIOR CON EL EXTERIOR
O INCLUSO, ESPACIOS DE UN EXTERIOR
CON OTRO EXTERIOR
ZONAS DE ILUMINACIÓN NATURAL Y
VENTILACIÓN, POR MÁS DE QUE NO ESTEN
PARALELAS AL NORTE, ESTAS LOGRAN RECIBIR EL
SOL DE LA MAÑANA Y EN ALGUNOS CASOS
TAMBIÉN EL DE LA TARDE.
#DE APARTAMENTOS POR PISO (11)
#DE APARTAMENTOS QUE RECIBEN SOL DE LA
TARDE Y LA MAÑANA: 4
#DE APARTAMENTOS QUE RECIBE SOL SOLO DE
LA MAÑANA: 1
#DE APARTAMENTOS QUE RECIBEN EL SOL DE LA
TARDE 6
LA PROFUNIDAD DEL APARTAMENTO EQUIVALE A 6M POR ESTO, POR MÁS
DE QUE ALLA SOLO UNA VENTANA LA LUZ SOLAR LOGRA ENTRAR A ESTE
ESPACIO DE LA MEJOR FORMA POSIBLE
EN CUANTO A LA EXTERIORIDAD SE PLANTEAN 4 ESPACIOS EXTERIORES
HABITABLES AL SER DONADOS A LA COMUNIDAD AGREGANDO ZONAS
VERDES A ESTE.
ESTOS ESPACIOS TIENEN UN AREA DESDE 148.5M2 HASTA 907M2
EN CUANTO A CADA VIVIENDA, CADA UNA DE ESTAS CUENTA CON UNA
TERRAZA DE 3 M DE PROFUNDIDAD
AL PLANTEAR RETROCESOS CREANDO DE ESTA FORMA ZONAS VERDES SE
LOGRA REDUCIR EL IMPACTO NEGATIVO DE UNA EDIFICACIÓN ALTA CON
RESPECTO A LA ALTURA DE LAS EDIFICACIONES PRE-EXISTENTES
N
HABITABILIDAD
DENSIDAD
N
I:O= 0.35
I.C= 1.7
#de Viviendas= 62
Area vivendas: desde 42m2 hasta 75m2
Escogimos la densidad de 150, ya que esta nos permitia tener varias
zonas libres que no solo afectaban positivamente a nuestro proyecto
sino que al ser completamente abiertas lograbamos reducir el
sentimiento de una gran densidad que se presenta en el contexto
Consideramos que el proyecto cuenta de una densidad moderada ya
que esta cuenta de espacios libres muy amplios que surgen por los
retrocesos , no obstante no llega a ser baja por la cantidad de perso-
nas que logran habitar la manzana desde el espacio libre hasta la
parte de vivienda que genera que surga una edificación alta.
INGRESOS ZONAS RESIDENCIALES
COMERCIO DE ALIMENTOS (ARA)
ZONA DE ESTUDIO (LIBRERIA)
ZONA DE CUIDADO DE NIÑOS (GUARDERIA)
GALERIA
ZONAS DE CUIDADO PERSONAL (PELUQERIA Y
GIMNASIO)
COMERCIO DE CAFES O PEQUEÑOS LOCALES
CON EL FINDE PLANTEAR UNA DIVERSIFICACIÓN DE ESPACIOS EN EL PRIMER NIVEL DEL PROYECTO
SE PLANTEAN 4 ESPACIOS DE DOMINIO PRIVADO PERO DE USO PÚBLICO CON DISTINTOS USOS.
1. BOSQUE--> AUMENTAR LAS ZONAS VERDES ARBORIZADAS EN ESTA ZONA DE BOGOTÁ
2. PARQUE DE NIÑOS--> SE PLANTEA UN PARQUE DIDACTICO DE MODULOS DE 4X4 QUE SE
ENCUENTRAN INTERCALADOS CON EL FINDE CREAR SUBBIDAS Y BAJADAS DONDE LOS NIÑOS
PUEDEN JUGAR DE UNA FORMA DIFERENTE
3. ZONA DE ESTAR EN EL EXTERIOR--> ESTA ZONA SE CREA POR MEDIO DE LA IMPLEMENTACIÓN
DE VEGETACIÓN EN LAS ZONAS BLANDAS CON LA DISPOSICIÓN DE BANCAS.
4. ESQUINA--> ZONDA DE CIRCULACIÓN Y ALTO MOVIMIENTO--> ZONA DURA DE GRAN MAGNI-
TUD QUE PLANETEA UNA CIRCULACIÓN HACIA EL PROYECTO POR MEDIO DEL JUEGO DE LOS
SUELOS
1
2
3
FACHADA CON TRANPARENCIA
INGRESOS A LA MANZANA
INGRESOS A LOCALES / ZONAS RESIDENCIALES
LA TRANSPARENCIA EN LAS FACHADAS
PERMITE CREAR DINAMISMO AL CONECTAR
ESPACIOS DEL INTERIOR CON EL EXTERIOR
O INCLUSO, ESPACIOS DE UN EXTERIOR
CON OTRO EXTERIOR
AL PLANTEAR AISLAMIENTOS EN TODA LA MANZANA SE LOGRAN
CREAR UNOS RETROCESOS QUE PERMITEN EL MANEJO DE UNA
LOS INGRESOS SE PLANTEAN DE TAL FORMA CO EL FIN
DE AYUDAR A GENERAR MOVIMIENTO EN UNAS ZONAS
QUE PUEDEN LLEGAR A SER PERCIBIDAS COMO
INSEGURAS DEBIDO A SUS PROPORCIONES, DE ESTA
FORMA SE LOGRA PLANTEAR UN RECORRIDO Y
DIVERSIFICAR LAS ENTRADAS A UN MISMO ESPACIO.
ZONAS DE ILUMINACIÓN NATURAL Y
VENTILACIÓN, POR MÁS DE QUE NO ESTEN
PARALELAS AL NORTE, ESTAS LOGRAN RECIBIR EL
SOL DE LA MAÑANA Y EN ALGUNOS CASOS
TAMBIÉN EL DE LA TARDE.
#DE APARTAMENTOS POR PISO (11)
#DE APARTAMENTOS QUE RECIBEN SOL DE LA
TARDE Y LA MAÑANA: 4
#DE APARTAMENTOS QUE RECIBE SOL SOLO DE
LA MAÑANA: 1
#DE APARTAMENTOS QUE RECIBEN EL SOL DE LA
TARDE 6
LA PROFUNIDAD DEL APARTAMENTO EQUIVALE A 6M POR ESTO, POR MÁS
DE QUE ALLA SOLO UNA VENTANA LA LUZ SOLAR LOGRA ENTRAR A ESTE
ESPACIO DE LA MEJOR FORMA POSIBLE
EN CUANTO A LA EXTERIORIDAD SE PLANTEAN 4 ESPACIOS EXTERIORES
HABITABLES AL SER DONADOS A LA COMUNIDAD AGREGANDO ZONAS
VERDES A ESTE.
ESTOS ESPACIOS TIENEN UN AREA DESDE 148.5M2 HASTA 907M2
EN CUANTO A CADA VIVIENDA, CADA UNA DE ESTAS CUENTA CON UNA
TERRAZA DE 3 M DE PROFUNDIDAD
AL PLANTEAR RETROCESOS CREANDO DE ESTA FORMA ZONAS VERDES SE
LOGRA REDUCIR EL IMPACTO NEGATIVO DE UNA EDIFICACIÓN ALTA CON
RESPECTO A LA ALTURA DE LAS EDIFICACIONES PRE-EXISTENTES
N
N
I:O= 0.35
I.C= 1.7
#de Viviendas= 62
Area vivendas: desde 42m2 hasta 75m2
Escogimos la densidad de 150, ya que esta nos permitia tener varias
zonas libres que no solo afectaban positivamente a nuestro proyecto
sino que al ser completamente abiertas lograbamos reducir el
sentimiento de una gran densidad que se presenta en el contexto
Consideramos que el proyecto cuenta de una densidad moderada ya
que esta cuenta de espacios libres muy amplios que surgen por los
retrocesos , no obstante no llega a ser baja por la cantidad de perso-
nas que logran habitar la manzana desde el espacio libre hasta la
parte de vivienda que genera que surga una edificación alta.
INGRESOS ZONAS RESIDENCIALES
COMERCIO DE ALIMENTOS (ARA)
ZONA DE ESTUDIO (LIBRERIA)
ZONA DE CUIDADO DE NIÑOS (GUARDERIA)
GALERIA
ZONAS DE CUIDADO PERSONAL (PELUQERIA Y
GIMNASIO)
COMERCIO DE CAFES O PEQUEÑOS LOCALES
CON EL FINDE PLANTEAR UNA DIVERSIFICACIÓN DE ESPACIOS EN EL PRIMER NIVEL DEL PROYECTO
SE PLANTEAN 4 ESPACIOS DE DOMINIO PRIVADO PERO DE USO PÚBLICO CON DISTINTOS USOS.
1. BOSQUE--> AUMENTAR LAS ZONAS VERDES ARBORIZADAS EN ESTA ZONA DE BOGOTÁ
2. PARQUE DE NIÑOS--> SE PLANTEA UN PARQUE DIDACTICO DE MODULOS DE 4X4 QUE SE
ENCUENTRAN INTERCALADOS CON EL FINDE CREAR SUBBIDAS Y BAJADAS DONDE LOS NIÑOS
PUEDEN JUGAR DE UNA FORMA DIFERENTE
3. ZONA DE ESTAR EN EL EXTERIOR--> ESTA ZONA SE CREA POR MEDIO DE LA IMPLEMENTACIÓN
DE VEGETACIÓN EN LAS ZONAS BLANDAS CON LA DISPOSICIÓN DE BANCAS.
4. ESQUINA--> ZONDA DE CIRCULACIÓN Y ALTO MOVIMIENTO--> ZONA DURA DE GRAN MAGNI-
TUD QUE PLANETEA UNA CIRCULACIÓN HACIA EL PROYECTO POR MEDIO DEL JUEGO DE LOS
SUELOS
1
2
3
4
FACHADA CON TRANPARENCIA
INGRESOS A LA MANZANA
INGRESOS A LOCALES / ZONAS RESIDENCIALES
LA TRANSPARENCIA EN LAS FACHADAS
PERMITE CREAR DINAMISMO AL CONECTAR
ESPACIOS DEL INTERIOR CON EL EXTERIOR
O INCLUSO, ESPACIOS DE UN EXTERIOR
CON OTRO EXTERIOR
AL PLANTEAR AISLAMIENTOS EN TODA LA MANZANA SE LOGRAN
CREAR UNOS RETROCESOS QUE PERMITEN EL MANEJO DE UNA
ZONA EXTERIOR DE USO PUBLICO BASTANTE AMPLIA Y VARIADA.
ESTO PERMITE LA PERMEABILIDAD DE LA MANZANA DESDE
LOS INGRESOS SE PLANTEAN DE TAL FORMA CO EL FIN
DE AYUDAR A GENERAR MOVIMIENTO EN UNAS ZONAS
QUE PUEDEN LLEGAR A SER PERCIBIDAS COMO
INSEGURAS DEBIDO A SUS PROPORCIONES, DE ESTA
FORMA SE LOGRA PLANTEAR UN RECORRIDO Y
DIVERSIFICAR LAS ENTRADAS A UN MISMO ESPACIO.
ZONAS DE ILUMINACIÓN NATURAL Y
VENTILACIÓN, POR MÁS DE QUE NO ESTEN
PARALELAS AL NORTE, ESTAS LOGRAN RECIBIR EL
SOL DE LA MAÑANA Y EN ALGUNOS CASOS
TAMBIÉN EL DE LA TARDE.
#DE APARTAMENTOS POR PISO (11)
#DE APARTAMENTOS QUE RECIBEN SOL DE LA
TARDE Y LA MAÑANA: 4
#DE APARTAMENTOS QUE RECIBE SOL SOLO DE
LA MAÑANA: 1
#DE APARTAMENTOS QUE RECIBEN EL SOL DE LA
TARDE 6
LA PROFUNIDAD DEL APARTAMENTO EQUIVALE A 6M POR ESTO, POR MÁS
DE QUE ALLA SOLO UNA VENTANA LA LUZ SOLAR LOGRA ENTRAR A ESTE
ESPACIO DE LA MEJOR FORMA POSIBLE
EN CUANTO A LA EXTERIORIDAD SE PLANTEAN 4 ESPACIOS EXTERIORES
HABITABLES AL SER DONADOS A LA COMUNIDAD AGREGANDO ZONAS
VERDES A ESTE.
ESTOS ESPACIOS TIENEN UN AREA DESDE 148.5M2 HASTA 907M2
EN CUANTO A CADA VIVIENDA, CADA UNA DE ESTAS CUENTA CON UNA
TERRAZA DE 3 M DE PROFUNDIDAD
AL PLANTEAR RETROCESOS CREANDO DE ESTA FORMA ZONAS VERDES SE
LOGRA REDUCIR EL IMPACTO NEGATIVO DE UNA EDIFICACIÓN ALTA CON
RESPECTO A LA ALTURA DE LAS EDIFICACIONES PRE-EXISTENTES
N
N
I:O= 0.35
I.C= 1.7
#de Viviendas= 62
Area vivendas: desde 42m2 hasta 7
Escogimos la densidad de 150, ya que esta nos permitia tener varias
zonas libres que no solo afectaban positivamente a nuestro proyecto
sino que al ser completamente abiertas lograbamos reducir el
sentimiento de una gran densidad que se presenta en el contexto
Consideramos que el proyecto cuenta de una densidad moderada ya
que esta cuenta de espacios libres muy amplios que surgen por los
retrocesos , no obstante no llega a ser baja por la cantidad de perso-
nas que logran habitar la manzana desde el espacio libre hasta la
parte de vivienda que genera que surga una edificación alta.
INGRESOS ZONAS RESIDENCIALES
COMERCIO DE ALIMENTOS (ARA)
ZONA DE ESTUDIO (LIBRERIA)
ZONA DE CUIDADO DE NIÑOS (GUARDERIA)
GALERIA
ZONAS DE CUIDADO PERSONAL (PELUQERIA Y
GIMNASIO)
COMERCIO DE CAFES O PEQUEÑOS LOCALES
FINDE PLANTEAR UNA DIVERSIFICACIÓN DE ESPACIOS EN EL PRIMER NIVEL DEL PROYECTO
NTEAN 4 ESPACIOS DE DOMINIO PRIVADO PERO DE USO PÚBLICO CON DISTINTOS USOS.
OSQUE--> AUMENTAR LAS ZONAS VERDES ARBORIZADAS EN ESTA ZONA DE BOGOTÁ
RQUE DE NIÑOS--> SE PLANTEA UN PARQUE DIDACTICO DE MODULOS DE 4X4 QUE SE
CUENTRAN INTERCALADOS CON EL FINDE CREAR SUBBIDAS Y BAJADAS DONDE LOS NIÑOS
EDEN JUGAR DE UNA FORMA DIFERENTE
NA DE ESTAR EN EL EXTERIOR--> ESTA ZONA SE CREA POR MEDIO DE LA IMPLEMENTACIÓN
VEGETACIÓN EN LAS ZONAS BLANDAS CON LA DISPOSICIÓN DE BANCAS.
QUINA--> ZONDA DE CIRCULACIÓN Y ALTO MOVIMIENTO--> ZONA DURA DE GRAN MAGNI-
D QUE PLANETEA UNA CIRCULACIÓN HACIA EL PROYECTO POR MEDIO DEL JUEGO DE LOS
ELOS
1
2
FACHADA CON TRANPARENCIA
INGRESOS A LA MANZANA
INGRESOS A LOCALES / ZONAS RESIDENCIALES
LA TRANSPARENCIA EN LAS FACHADAS
PERMITE CREAR DINAMISMO AL CONECTAR
ESPACIOS DEL INTERIOR CON EL EXTERIOR
O INCLUSO, ESPACIOS DE UN EXTERIOR
CON OTRO EXTERIOR
ZONAS DE ILUMINACIÓN NATURAL Y
VENTILACIÓN, POR MÁS DE QUE NO ESTEN
PARALELAS AL NORTE, ESTAS LOGRAN RECIBIR EL
SOL DE LA MAÑANA Y EN ALGUNOS CASOS
TAMBIÉN EL DE LA TARDE.
#DE APARTAMENTOS POR PISO (11)
#DE APARTAMENTOS QUE RECIBEN SOL DE LA
TARDE Y LA MAÑANA: 4
#DE APARTAMENTOS QUE RECIBE SOL SOLO DE
LA MAÑANA: 1
#DE APARTAMENTOS QUE RECIBEN EL SOL DE LA
TARDE 6
LA PROFUNIDAD DEL APARTAMENTO EQUIVALE A 6M POR ESTO, POR MÁS
DE QUE ALLA SOLO UNA VENTANA LA LUZ SOLAR LOGRA ENTRAR A ESTE
ESPACIO DE LA MEJOR FORMA POSIBLE
EN CUANTO A LA EXTERIORIDAD SE PLANTEAN 4 ESPACIOS EXTERIORES
HABITABLES AL SER DONADOS A LA COMUNIDAD AGREGANDO ZONAS
VERDES A ESTE.
ESTOS ESPACIOS TIENEN UN AREA DESDE 148.5M2 HASTA 907M2
EN CUANTO A CADA VIVIENDA, CADA UNA DE ESTAS CUENTA CON UNA
TERRAZA DE 3 M DE PROFUNDIDAD
AL PLANTEAR RETROCESOS CREANDO DE ESTA FORMA ZONAS VERDES SE
LOGRA REDUCIR EL IMPACTO NEGATIVO DE UNA EDIFICACIÓN ALTA CON
RESPECTO A LA ALTURA DE LAS EDIFICACIONES PRE-EXISTENTES
N
HABITABILIDAD
DENSIDAD
N
I:O= 0.35
I.C= 1.7
#de Viviendas= 62
Area vivendas: desde 42m2 hasta 75m2
Escogimos la densidad de 150, ya que esta nos permitia tener varias
zonas libres que no solo afectaban positivamente a nuestro proyecto
sino que al ser completamente abiertas lograbamos reducir el
sentimiento de una gran densidad que se presenta en el contexto
Consideramos que el proyecto cuenta de una densidad moderada ya
que esta cuenta de espacios libres muy amplios que surgen por los
retrocesos , no obstante no llega a ser baja por la cantidad de perso-
nas que logran habitar la manzana desde el espacio libre hasta la
parte de vivienda que genera que surga una edificación alta.
DIAGRAMAS
HABITABILIDAD DENSIDAD
DIVERSIDAD

8. Planta Tipo 1:500
Axonometria 1 Axonometria 2
plantea por medio del juego entre piso blando y
piso duro, manteniendo un piso duro en zonas
de aglomeración, como ocurre con las esquinas
AXONOMETRIAS, VISTAS PEATONALES Y ALZADOS

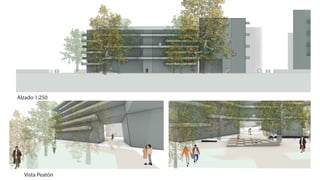

9. Alzado 1:250
Vista Peatón
Alzado 1:250
