1. E.A.P. DE INGENIERÍA CIVIL
INFORMACION DEL ENSAYO DE
CONSOLIDACION UNIDIMENSIONAL
Curso: Mecánica de Suelos II
Docente: Ing. Sócrates Muñoz
Alumna: Maricarmen Mendoza Alvarez
Arequipa-Perú
2013

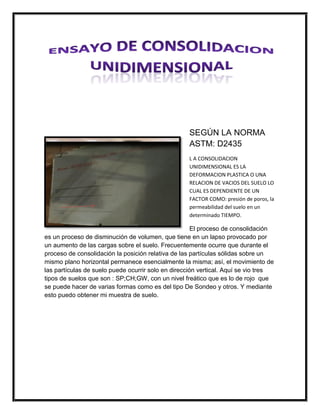

2. SEGÚN LA NORMA
ASTM: D2435
L A CONSOLIDACION
UNIDIMENSIONAL ES LA
DEFORMACION PLASTICA O UNA
RELACION DE VACIOS DEL SUELO LO
CUAL ES DEPENDIENTE DE UN
FACTOR COMO: presión de poros, la
permeabilidad del suelo en un
determinado TIEMPO.
El proceso de consolidación
es un proceso de disminución de volumen, que tiene en un lapso provocado por
un aumento de las cargas sobre el suelo. Frecuentemente ocurre que durante el
proceso de consolidación la posición relativa de las partículas sólidas sobre un
mismo plano horizontal permanece esencialmente la misma; así, el movimiento de
las partículas de suelo puede ocurrir solo en dirección vertical. Aquí se vio tres
tipos de suelos que son : SP;CH;GW, con un nivel freático que es lo de rojo que
se puede hacer de varias formas como es del tipo De Sondeo y otros. Y mediante
esto puedo obtener mi muestra de suelo.

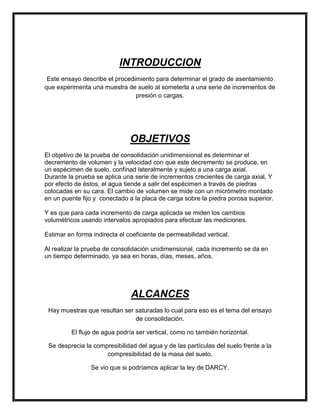

3. INTRODUCCION
Este ensayo describe el procedimiento para determinar el grado de asentamiento
que experimenta una muestra de suelo al someterla a una serie de incrementos de
presión o cargas.
OBJETIVOS
El objetivo de la prueba de consolidación unidimensional es determinar el
decremento de volumen y la velocidad con que este decremento se produce, en
un espécimen de suelo, confinad lateralmente y sujeto a una carga axial.
Durante la prueba se aplica una serie de incrementos crecientes de carga axial, Y
por efecto de éstos, el agua tiende a salir del espécimen a través de piedras
colocadas en su cara. El cambio de volumen se mide con un micrómetro montado
en un puente fijo y conectado a la placa de carga sobre la piedra porosa superior.
Y es que para cada incremento de carga aplicada se miden los cambios
volumétricos usando intervalos apropiados para efectuar las mediciones.
Estimar en forma indirecta el coeficiente de permeabilidad vertical.
Al realizar la prueba de consolidación unidimensional, cada incremento se da en
un tiempo determinado, ya sea en horas, días, meses, años.
ALCANCES
Hay muestras que resultan ser saturadas lo cual para eso es el tema del ensayo
de consolidación.
El flujo de agua podría ser vertical, como no también horizontal.
Se desprecia la compresibilidad del agua y de las partículas del suelo frente a la
compresibilidad de la masa del suelo.
Se vio que si podríamos aplicar la ley de DARCY.

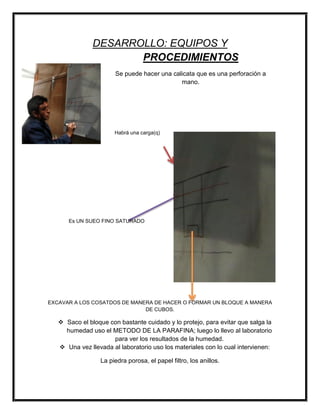

4. DESARROLLO: EQUIPOS Y
PROCEDIMIENTOS
Se puede hacer una calicata que es una perforación a
mano.
Habrá una carga(q)
Es UN SUEO FINO SATURADO
EXCAVAR A LOS COSATDOS DE MANERA DE HACER O FORMAR UN BLOQUE A MANERA
DE CUBOS.
Saco el bloque con bastante cuidado y lo protejo, para evitar que salga la
humedad uso el METODO DE LA PARAFINA; luego lo llevo al laboratorio
para ver los resultados de la humedad.
Una vez llevada al laboratorio uso los materiales con lo cual intervienen:
La piedra porosa, el papel filtro, los anillos.

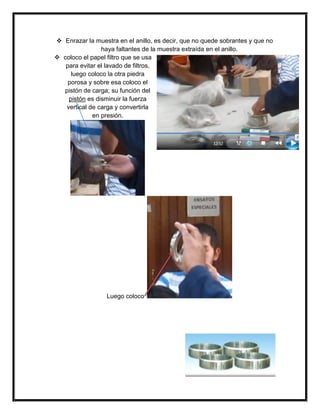

5. Enrazar la muestra en el anillo, es decir, que no quede sobrantes y que no
haya faltantes de la muestra extraída en el anillo.
coloco el papel filtro que se usa
para evitar el lavado de filtros,
luego coloco la otra piedra
porosa y sobre esa coloco el
pistón de carga; su función del
pistón es disminuir la fuerza
vertical de carga y convertirla
en presión.
Luego coloco

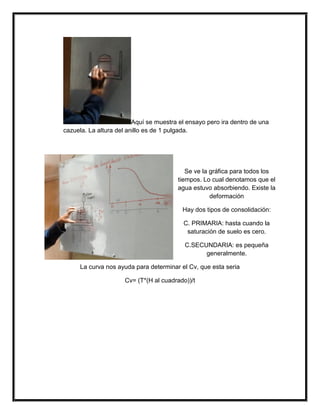

6. Aquí se muestra el ensayo pero ira dentro de una
cazuela. La altura del anillo es de 1 pulgada.
Se ve la gráfica para todos los
tiempos. Lo cual denotamos que el
agua estuvo absorbiendo. Existe la
deformación
Hay dos tipos de consolidación:
C. PRIMARIA: hasta cuando la
saturación de suelo es cero.
C.SECUNDARIA: es pequeña
generalmente.
La curva nos ayuda para determinar el Cv, que esta seria
Cv= (T*(H al cuadrado))/t
7. Se aplican formulas.
Altura de los sólidos, como sigue: Vs Hs = A Donde:
Hs=Altura de sólidos, cm (in).
A=Área de la muestra, cm2 (in2).
Si no se conoce el valor de G, la altura de sólidos (Hs) de la probeta, se puede calcular una vez concluido el ensayo,
ensayo mediante la expresión: H = (H −∆H) − (M Tf − MSf ) s o A Donde:
Ho=Altura inicial de la muestra, cm (in).
∆H=Asentamiento total de la muestra al finalizar el ensayo, cm
Relación de vacíos inicial y final siguiente ecuación: Relación de vacíos inicial H − Heo = o s H s Relación de vacíos final
H −H ef = f s H s
Por lo tanto, la altura final se determina así: Hf = Ho – ∆H Donde:
Ho=Altura inicial de la muestra, cm (in).
Hf=Altura final de la muestra para cada incremento de
carga, cm
Aquí se determina la relación de
vacíos que hay entre ellas. Las
muestras de suelo son cilíndricas, lo
cual con cada muestra trazo los puntos
que forma un curva.

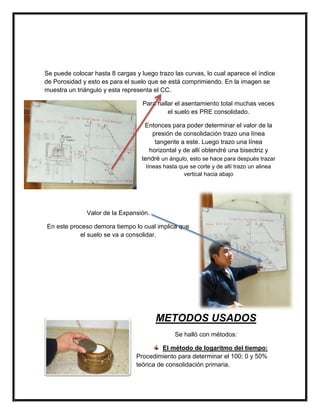

8. Se puede colocar hasta 8 cargas y luego trazo las curvas, lo cual aparece el índice
de Porosidad y esto es para el suelo que se está comprimiendo. En la imagen se
muestra un triángulo y esta representa el CC.
Para hallar el asentamiento total muchas veces
el suelo es PRE consolidado.
Entonces para poder determinar el valor de la
presión de consolidación trazo una línea
tangente a este. Luego trazo una línea
horizontal y de allí obtendré una bisectriz y
tendré un ángulo, esto se hace para después trazar
líneas hasta que se corte y de allí trazo un alinea
vertical hacia abajo
Valor de la Expansión.
En este proceso demora tiempo lo cual implica que
el suelo se va a consolidar.
METODOS USADOS
Se halló con métodos:
El método de logaritmo del tiempo:
Procedimiento para determinar el 100; 0 y 50%
teórica de consolidación primaria.
9. El

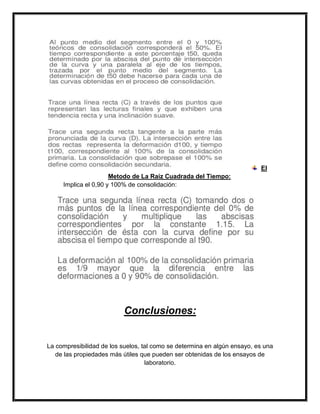

Metodo de La Raiz Cuadrada del Tiempo:
Implica el 0,90 y 100% de consolidación:
Conclusiones:
La compresibilidad de los suelos, tal como se determina en algún ensayo, es una
de las propiedades más útiles que pueden ser obtenidas de los ensayos de
laboratorio.

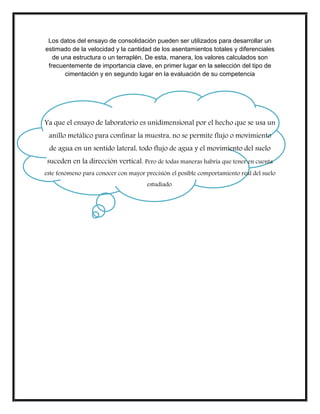

10. Los datos del ensayo de consolidación pueden ser utilizados para desarrollar un
estimado de la velocidad y la cantidad de los asentamientos totales y diferenciales
de una estructura o un terraplén. De esta, manera, los valores calculados son
frecuentemente de importancia clave, en primer lugar en la selección del tipo de
cimentación y en segundo lugar en la evaluación de su competencia
Ya que el ensayo de laboratorio es unidimensional por el hecho que se usa un
anillo metálico para confinar la muestra, no se permite flujo o movimiento
de agua en un sentido lateral, todo flujo de agua y el movimiento del suelo
suceden en la dirección vertical. Pero de todas maneras habría que tener en cuenta
este fenómeno para conocer con mayor precisión el posible comportamiento real del suelo
estudiado.
