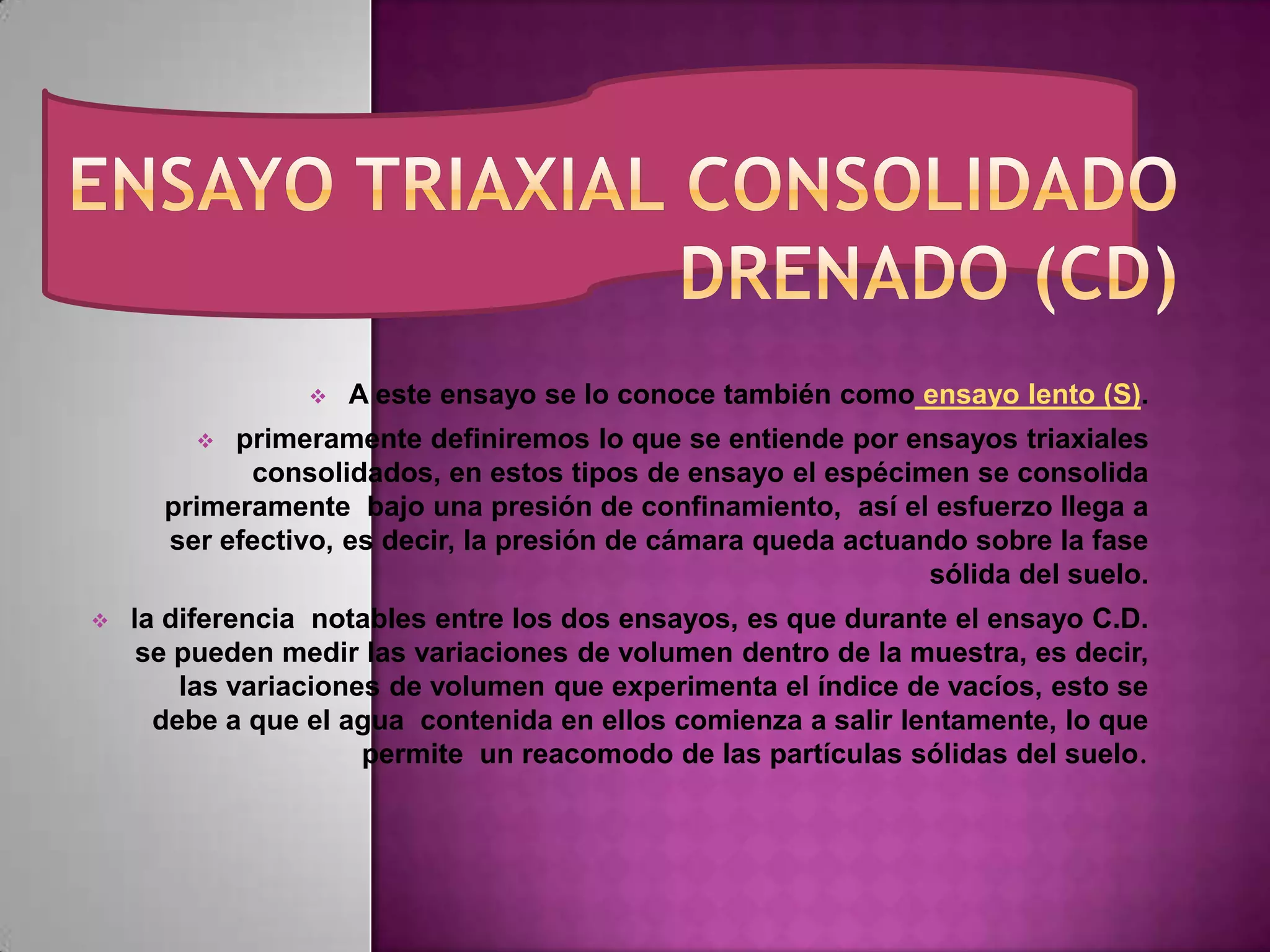

 A este ensayo se lo conoce también como ensayo lento (S).
 primeramente definiremos lo que se entiende por ensayos triaxiales
consolidados, en estos tipos de ensayo el espécimen se consolida
primeramente bajo una presión de confinamiento, así el esfuerzo llega a
ser efectivo, es decir, la presión de cámara queda actuando sobre la fase
sólida del suelo.
 la diferencia notables entre los dos ensayos, es que durante el ensayo C.D.
se pueden medir las variaciones de volumen dentro de la muestra, es decir,
las variaciones de volumen que experimenta el índice de vacíos, esto se
debe a que el agua contenida en ellos comienza a salir lentamente, lo que
permite un reacomodo de las partículas sólidas del suelo.

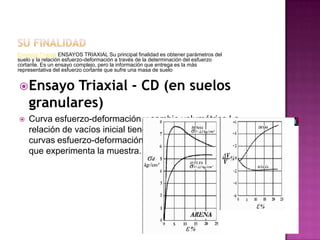

Ensayos Triaxial ENSAYOS TRIAXIAL Su principal finalidad es obtener parámetros del
suelo y la relación esfuerzo-deformación a través de la determinación del esfuerzo
cortante. Es un ensayo complejo, pero la información que entrega es la más
representativa del esfuerzo cortante que sufre una masa de suelo
Ensayo Triaxial - CD (en suelos
granulares)
 Curva esfuerzo-deformación y cambio volumétrico La
relación de vacíos inicial tiene una gran influencia sobre las
curvas esfuerzo-deformación y sobre el cambio de volumen
que experimenta la muestra.

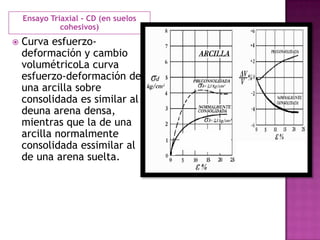

Ensayo Triaxial - CD (en suelos
cohesivos)
 Curva esfuerzo-
deformación y cambio
volumétricoLa curva
esfuerzo-deformación de
una arcilla sobre
consolidada es similar al
deuna arena densa,
mientras que la de una
arcilla normalmente
consolidada essimilar al
de una arena suelta.

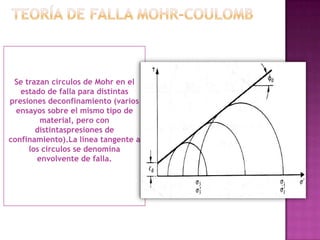

Se trazan círculos de Mohr en el
estado de falla para distintas
presiones deconfinamiento (varios
ensayos sobre el mismo tipo de
material, pero con
distintaspresiones de
confinamiento).La línea tangente a
los círculos se denomina
envolvente de falla.

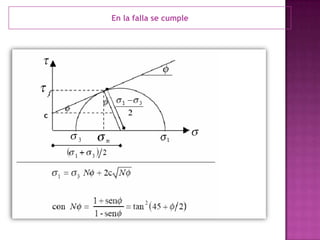

En la falla se cumple

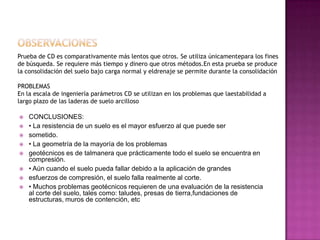

Prueba de CD es comparativamente más lentos que otros. Se utiliza únicamentepara los fines
de búsqueda. Se requiere más tiempo y dinero que otros métodos.En esta prueba se produce
la consolidación del suelo bajo carga normal y eldrenaje se permite durante la consolidación
PROBLEMAS
En la escala de ingeniería parámetros CD se utilizan en los problemas que laestabilidad a
largo plazo de las laderas de suelo arcilloso
 CONCLUSIONES:
 • La resistencia de un suelo es el mayor esfuerzo al que puede ser
 sometido.
 • La geometría de la mayoría de los problemas
 geotécnicos es de talmanera que prácticamente todo el suelo se encuentra en
compresión.
 • Aún cuando el suelo pueda fallar debido a la aplicación de grandes
 esfuerzos de compresión, el suelo falla realmente al corte.
 • Muchos problemas geotécnicos requieren de una evaluación de la resistencia
al corte del suelo, tales como: taludes, presas de tierra,fundaciones de
estructuras, muros de contención, etc

Más contenido relacionado

La actualidad más candente

Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADOInforme triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
SANDYSANTOSARRIERTA

Solucionario de los exámenes de mecánica de suelos II
Solucionario de los exámenes de mecánica de suelos IISolucionario de los exámenes de mecánica de suelos II
Solucionario de los exámenes de mecánica de suelos II
Sandro Daniel Venero Soncco

Informe de corte directo n.t.p 339.171
Informe de corte  directo n.t.p 339.171Informe de corte  directo n.t.p 339.171
Informe de corte directo n.t.p 339.171
Yoner Chávez

Asentamiento en suelos granulares
Asentamiento en suelos granularesAsentamiento en suelos granulares
Asentamiento en suelos granulares
sondorman

Ensayos triaxiales final
Ensayos triaxiales finalEnsayos triaxiales final
Ensayos triaxiales final
Jocabet Mamani Herencia

Ensayo triaxial
Ensayo triaxialEnsayo triaxial
Ensayo triaxial
Toño MF

30513385 informe-ensayo-proctor
30513385 informe-ensayo-proctor30513385 informe-ensayo-proctor
30513385 informe-ensayo-proctor
Lavinia Abigail

Terreno de fundacion 2
Terreno de fundacion 2Terreno de fundacion 2
Terreno de fundacion 2
Teovaki Daniel Barreto

INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOSINFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
Herbert Daniel Flores

Solucionariodelosexamenesdemecanicadesuelosii
SolucionariodelosexamenesdemecanicadesuelosiiSolucionariodelosexamenesdemecanicadesuelosii
Solucionariodelosexamenesdemecanicadesuelosii
oscar torres

Resistencia al corte de suelos
Resistencia al corte de suelosResistencia al corte de suelos
Resistencia al corte de suelos
RenatoRicardoLiendoS

COMPRESION NO CONFINADA
COMPRESION NO CONFINADACOMPRESION NO CONFINADA
COMPRESION NO CONFINADA
Gustavo Chumpitaz

Esfuerzo cortante del suelo
Esfuerzo cortante del sueloEsfuerzo cortante del suelo
Esfuerzo cortante del suelo
Juan Palaco de la Torre

ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850
ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850
ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850
Carlo Clemente

consolidacion de suelos
consolidacion de suelosconsolidacion de suelos
consolidacion de suelos
ERICK CORDOVA

Estabilidad de taludes Metodos
Estabilidad de taludes MetodosEstabilidad de taludes Metodos
Estabilidad de taludes Metodos
Paolo De la Calle

cbr ensayos
cbr ensayoscbr ensayos
cbr ensayos
Elvis Ramirez

Compactacion de suelos
Compactacion de suelosCompactacion de suelos
Compactacion de suelos
Efrain Cairampoma Contreras

Libro de ejercicios resueltos de mecánica de suelos i
Libro de ejercicios resueltos de mecánica de suelos iLibro de ejercicios resueltos de mecánica de suelos i
Libro de ejercicios resueltos de mecánica de suelos i
Yesy Gonzales

Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad
Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidadInforme de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad
Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad
Carlos Ismael Campos Guerra


La actualidad más candente (20)

Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADOInforme triaxial  geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO
Informe triaxial geotecnia-VIII- ENSAYO TRIAXIAL NO CONSOLIDADO NO DRENADO

Solucionario de los exámenes de mecánica de suelos II
Solucionario de los exámenes de mecánica de suelos IISolucionario de los exámenes de mecánica de suelos II
Solucionario de los exámenes de mecánica de suelos II

Informe de corte directo n.t.p 339.171
Informe de corte  directo n.t.p 339.171Informe de corte  directo n.t.p 339.171
Informe de corte directo n.t.p 339.171

Asentamiento en suelos granulares
Asentamiento en suelos granularesAsentamiento en suelos granulares
Asentamiento en suelos granulares

Ensayos triaxiales final
Ensayos triaxiales finalEnsayos triaxiales final
Ensayos triaxiales final

Ensayo triaxial
Ensayo triaxialEnsayo triaxial
Ensayo triaxial

30513385 informe-ensayo-proctor
30513385 informe-ensayo-proctor30513385 informe-ensayo-proctor
30513385 informe-ensayo-proctor

Terreno de fundacion 2
Terreno de fundacion 2Terreno de fundacion 2
Terreno de fundacion 2

INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOSINFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS
INFORME PROCTOR MODIFICADO-LAB. PAVIMENTOS

Solucionariodelosexamenesdemecanicadesuelosii
SolucionariodelosexamenesdemecanicadesuelosiiSolucionariodelosexamenesdemecanicadesuelosii
Solucionariodelosexamenesdemecanicadesuelosii

Resistencia al corte de suelos
Resistencia al corte de suelosResistencia al corte de suelos
Resistencia al corte de suelos

COMPRESION NO CONFINADA
COMPRESION NO CONFINADACOMPRESION NO CONFINADA
COMPRESION NO CONFINADA

Esfuerzo cortante del suelo
Esfuerzo cortante del sueloEsfuerzo cortante del suelo
Esfuerzo cortante del suelo

ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850
ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850
ENSAYO TRIAXIAL NTP 339.164/ ASTM D-2850

consolidacion de suelos
consolidacion de suelosconsolidacion de suelos
consolidacion de suelos

Estabilidad de taludes Metodos
Estabilidad de taludes MetodosEstabilidad de taludes Metodos
Estabilidad de taludes Metodos

cbr ensayos
cbr ensayoscbr ensayos
cbr ensayos

Compactacion de suelos
Compactacion de suelosCompactacion de suelos
Compactacion de suelos

Libro de ejercicios resueltos de mecánica de suelos i
Libro de ejercicios resueltos de mecánica de suelos iLibro de ejercicios resueltos de mecánica de suelos i
Libro de ejercicios resueltos de mecánica de suelos i

Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad
Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidadInforme de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad
Informe de Laboratorio de Ensayo Proctor y Ensayo de cono de densidad


Similar a Ensayo triaxial consolidado drenado (cd)

ESFUERZO CORTANTE DEL SUELO
ESFUERZO CORTANTE DEL SUELOESFUERZO CORTANTE DEL SUELO
ESFUERZO CORTANTE DEL SUELO
Ismael Laura Santos

S06.s1 material
S06.s1   materialS06.s1   material
S06.s1 material
EnriquePonceMayorga

Consolidación datos (reparado)
Consolidación datos (reparado)Consolidación datos (reparado)
Consolidación datos (reparado)
Goretty Rivera Julca

Asentamiento
AsentamientoAsentamiento
Asentamiento
Stephany Flores

Armando geotec
Armando geotecArmando geotec
Armando geotec
Armand Sueldo

Ensayo triaxial
Ensayo triaxialEnsayo triaxial
8 ava clase resistencia al esfuerzo cortante diapos (1)
8 ava clase   resistencia al esfuerzo cortante diapos (1)8 ava clase   resistencia al esfuerzo cortante diapos (1)
8 ava clase resistencia al esfuerzo cortante diapos (1)
Luisses Huaman Fernadez

Resistencia del suelo
Resistencia del sueloResistencia del suelo
Resistencia del suelo
Mario Fajardo

8391 11758-1-sm
8391 11758-1-sm8391 11758-1-sm
8391 11758-1-sm
Kevin Rojas Vargas

Ensayo traxial de suelos
Ensayo traxial de suelosEnsayo traxial de suelos
Ensayo traxial de suelos
Cristian Garcia Guzman

3. RESISTENCIA AL CORTE DE LOS SUELOS.pptx
3. RESISTENCIA AL CORTE DE LOS SUELOS.pptx3. RESISTENCIA AL CORTE DE LOS SUELOS.pptx
3. RESISTENCIA AL CORTE DE LOS SUELOS.pptx
WilmerArturoPozoPret2

Trabajo traxial-cd
Trabajo traxial-cdTrabajo traxial-cd
Trabajo traxial-cd
DENIS TURPO

Capitulo4
Capitulo4Capitulo4
Capitulo4
fabiola232820

Consolidacion
ConsolidacionConsolidacion
Consolidacion
esau comonfort

Asentamientos de suelos
Asentamientos de suelos Asentamientos de suelos
Asentamientos de suelos
cristianmamanialtami

Esfuerzo Cortante Expo.pptx
Esfuerzo Cortante Expo.pptxEsfuerzo Cortante Expo.pptx
Esfuerzo Cortante Expo.pptx
AlexandroDavidVergar

Consolidación, asentamiento y Corte directo
Consolidación, asentamiento y Corte directoConsolidación, asentamiento y Corte directo
Consolidación, asentamiento y Corte directo
Stephany Flores

Ensayos de suelos
Ensayos de suelosEnsayos de suelos
Ensayos de suelos
Luis Becerra

Consolidación, asentamiento y Ensayo de Corte Directo
Consolidación, asentamiento y Ensayo de Corte DirectoConsolidación, asentamiento y Ensayo de Corte Directo
Consolidación, asentamiento y Ensayo de Corte Directo
stephanyfloresflores

3 esfuerzo y_resistencia_al_cortante[1]
3 esfuerzo y_resistencia_al_cortante[1]3 esfuerzo y_resistencia_al_cortante[1]
3 esfuerzo y_resistencia_al_cortante[1]
JOSUE ISPILCO


Similar a Ensayo triaxial consolidado drenado (cd) (20)

ESFUERZO CORTANTE DEL SUELO
ESFUERZO CORTANTE DEL SUELOESFUERZO CORTANTE DEL SUELO
ESFUERZO CORTANTE DEL SUELO

S06.s1 material
S06.s1   materialS06.s1   material
S06.s1 material

Consolidación datos (reparado)
Consolidación datos (reparado)Consolidación datos (reparado)
Consolidación datos (reparado)

Asentamiento
AsentamientoAsentamiento
Asentamiento

Armando geotec
Armando geotecArmando geotec
Armando geotec

Ensayo triaxial
Ensayo triaxialEnsayo triaxial
Ensayo triaxial

8 ava clase resistencia al esfuerzo cortante diapos (1)
8 ava clase   resistencia al esfuerzo cortante diapos (1)8 ava clase   resistencia al esfuerzo cortante diapos (1)
8 ava clase resistencia al esfuerzo cortante diapos (1)

Resistencia del suelo
Resistencia del sueloResistencia del suelo
Resistencia del suelo

8391 11758-1-sm
8391 11758-1-sm8391 11758-1-sm
8391 11758-1-sm

Ensayo traxial de suelos
Ensayo traxial de suelosEnsayo traxial de suelos
Ensayo traxial de suelos

3. RESISTENCIA AL CORTE DE LOS SUELOS.pptx
3. RESISTENCIA AL CORTE DE LOS SUELOS.pptx3. RESISTENCIA AL CORTE DE LOS SUELOS.pptx
3. RESISTENCIA AL CORTE DE LOS SUELOS.pptx

Trabajo traxial-cd
Trabajo traxial-cdTrabajo traxial-cd
Trabajo traxial-cd

Capitulo4
Capitulo4Capitulo4
Capitulo4

Consolidacion
ConsolidacionConsolidacion
Consolidacion

Asentamientos de suelos
Asentamientos de suelos Asentamientos de suelos
Asentamientos de suelos

Esfuerzo Cortante Expo.pptx
Esfuerzo Cortante Expo.pptxEsfuerzo Cortante Expo.pptx
Esfuerzo Cortante Expo.pptx

Consolidación, asentamiento y Corte directo
Consolidación, asentamiento y Corte directoConsolidación, asentamiento y Corte directo
Consolidación, asentamiento y Corte directo

Ensayos de suelos
Ensayos de suelosEnsayos de suelos
Ensayos de suelos

Consolidación, asentamiento y Ensayo de Corte Directo
Consolidación, asentamiento y Ensayo de Corte DirectoConsolidación, asentamiento y Ensayo de Corte Directo
Consolidación, asentamiento y Ensayo de Corte Directo

3 esfuerzo y_resistencia_al_cortante[1]
3 esfuerzo y_resistencia_al_cortante[1]3 esfuerzo y_resistencia_al_cortante[1]
3 esfuerzo y_resistencia_al_cortante[1]


Ensayo triaxial consolidado drenado (cd)

  • 1.  A este ensayo se lo conoce también como ensayo lento (S).  primeramente definiremos lo que se entiende por ensayos triaxiales consolidados, en estos tipos de ensayo el espécimen se consolida primeramente bajo una presión de confinamiento, así el esfuerzo llega a ser efectivo, es decir, la presión de cámara queda actuando sobre la fase sólida del suelo.  la diferencia notables entre los dos ensayos, es que durante el ensayo C.D. se pueden medir las variaciones de volumen dentro de la muestra, es decir, las variaciones de volumen que experimenta el índice de vacíos, esto se debe a que el agua contenida en ellos comienza a salir lentamente, lo que permite un reacomodo de las partículas sólidas del suelo.

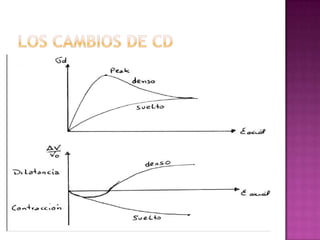

  • 2. Ensayos Triaxial ENSAYOS TRIAXIAL Su principal finalidad es obtener parámetros del suelo y la relación esfuerzo-deformación a través de la determinación del esfuerzo cortante. Es un ensayo complejo, pero la información que entrega es la más representativa del esfuerzo cortante que sufre una masa de suelo Ensayo Triaxial - CD (en suelos granulares)  Curva esfuerzo-deformación y cambio volumétrico La relación de vacíos inicial tiene una gran influencia sobre las curvas esfuerzo-deformación y sobre el cambio de volumen que experimenta la muestra.
  • 3. Ensayo Triaxial - CD (en suelos cohesivos)  Curva esfuerzo- deformación y cambio volumétricoLa curva esfuerzo-deformación de una arcilla sobre consolidada es similar al deuna arena densa, mientras que la de una arcilla normalmente consolidada essimilar al de una arena suelta.
  • 4. Se trazan círculos de Mohr en el estado de falla para distintas presiones deconfinamiento (varios ensayos sobre el mismo tipo de material, pero con distintaspresiones de confinamiento).La línea tangente a los círculos se denomina envolvente de falla.
  • 5. En la falla se cumple
  • 6.
  • 7.
  • 8. Prueba de CD es comparativamente más lentos que otros. Se utiliza únicamentepara los fines de búsqueda. Se requiere más tiempo y dinero que otros métodos.En esta prueba se produce la consolidación del suelo bajo carga normal y eldrenaje se permite durante la consolidación PROBLEMAS En la escala de ingeniería parámetros CD se utilizan en los problemas que laestabilidad a largo plazo de las laderas de suelo arcilloso  CONCLUSIONES:  • La resistencia de un suelo es el mayor esfuerzo al que puede ser  sometido.  • La geometría de la mayoría de los problemas  geotécnicos es de talmanera que prácticamente todo el suelo se encuentra en compresión.  • Aún cuando el suelo pueda fallar debido a la aplicación de grandes  esfuerzos de compresión, el suelo falla realmente al corte.  • Muchos problemas geotécnicos requieren de una evaluación de la resistencia al corte del suelo, tales como: taludes, presas de tierra,fundaciones de estructuras, muros de contención, etc
