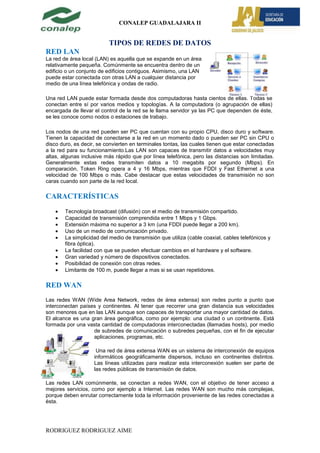

TIPOS DE REDES DE DATOS
RED LAN
La red de área local (LAN) es aquella que se expande en un área
relativamente pequeña. Comúnmente se encuentra dentro de un
edificio o un conjunto de edificios contiguos. Asimismo, una LAN
puede estar conectada con otras LAN a cualquier distancia por
medio de una línea telefónica y ondas de radio.

Una red LAN puede estar formada desde dos computadoras hasta cientos de ellas. Todas se
conectan entre sí por varios medios y topologías. A la computadora (o agrupación de ellas)
encargada de llevar el control de la red se le llama servidor ya las PC que dependen de éste,
se les conoce como nodos o estaciones de trabajo.

Los nodos de una red pueden ser PC que cuentan con su propio CPU, disco duro y software.
Tienen la capacidad de conectarse a la red en un momento dado o pueden ser PC sin CPU o
disco duro, es decir, se convierten en terminales tontas, las cuales tienen que estar conectadas
a la red para su funcionamiento.Las LAN son capaces de transmitir datos a velocidades muy
altas, algunas inclusive más rápido que por línea telefónica, pero las distancias son limitadas.
Generalmente estas redes transmiten datos a 10 megabits por segundo (Mbps). En
comparación, Token Ring opera a 4 y 16 Mbps, mientras que FDDI y Fast Ethernet a una
velocidad de 100 Mbps o más. Cabe destacar que estas velocidades de transmisión no son
caras cuando son parte de la red local.

CARACTERÍSTICAS
Tecnología broadcast (difusión) con el medio de transmisión compartido.
Capacidad de transmisión comprendida entre 1 Mbps y 1 Gbps.
Extensión máxima no superior a 3 km (una FDDI puede llegar a 200 km).
Uso de un medio de comunicación privado.
La simplicidad del medio de transmisión que utiliza (cable coaxial, cables telefónicos y
fibra óptica).
La facilidad con que se pueden efectuar cambios en el hardware y el software.
Gran variedad y número de dispositivos conectados.
Posibilidad de conexión con otras redes.
Limitante de 100 m, puede llegar a mas si se usan repetidores.

RED WAN
Las redes WAN (Wide Area Network, redes de área extensa) son redes punto a punto que
interconectan países y continentes. Al tener que recorrer una gran distancia sus velocidades
son menores que en las LAN aunque son capaces de transportar una mayor cantidad de datos.
El alcance es una gran área geográfica, como por ejemplo: una ciudad o un continente. Está
formada por una vasta cantidad de computadoras interconectadas (llamadas hosts), por medio
de subredes de comunicación o subredes pequeñas, con el fin de ejecutar
aplicaciones, programas, etc.

Una red de área extensa WAN es un sistema de interconexión de equipos
informáticos geográficamente dispersos, incluso en continentes distintos.
Las líneas utilizadas para realizar esta interconexión suelen ser parte de
las redes públicas de transmisión de datos.

Las redes LAN comúnmente, se conectan a redes WAN, con el objetivo de tener acceso a
mejores servicios, como por ejemplo a Internet. Las redes WAN son mucho más complejas,
porque deben enrutar correctamente toda la información proveniente de las redes conectadas a
ésta.

RODRIGUEZ RODRIGUEZ AIME

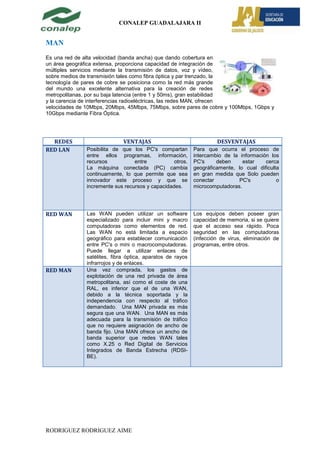

MAN
Es una red de alta velocidad (banda ancha) que dando cobertura en
un área geográfica extensa, proporciona capacidad de integración de
múltiples servicios mediante la transmisión de datos, voz y vídeo,
sobre medios de transmisión tales como fibra óptica y par trenzado, la
tecnología de pares de cobre se posiciona como la red más grande
del mundo una excelente alternativa para la creación de redes
metropolitanas, por su baja latencia (entre 1 y 50ms), gran estabilidad
y la carencia de interferencias radioeléctricas, las redes MAN, ofrecen
velocidades de 10Mbps, 20Mbps, 45Mbps, 75Mbps, sobre pares de cobre y 100Mbps, 1Gbps y
10Gbps mediante Fibra Óptica.

REDES VENTAJAS DESVENTAJAS
RED LAN Posibilita de que los PC's compartan Para que ocurra el proceso de
entre ellos programas, información, intercambio de la información los
recursos entre otros. PC's deben estar cerca
La máquina conectada (PC) cambia geográficamente, lo cual dificulta
continuamente, lo que permite que sea en gran medida que Solo pueden
innovador este proceso y que se conectar PC's o
incremente sus recursos y capacidades. microcomputadoras.

RED WAN Las WAN pueden utilizar un software Los equipos deben poseer gran
especializado para incluir mini y macro capacidad de memoria, si se quiere
computadoras como elementos de red. que el acceso sea rápido. Poca
Las WAN no está limitada a espacio seguridad en las computadoras
geográfico para establecer comunicación (infección de virus, eliminación de
entre PC's o mini o macrocomputadoras. programas, entre otros.
Puede llegar a utilizar enlaces de
satélites, fibra óptica, aparatos de rayos
infrarrojos y de enlaces.
RED MAN Una vez comprada, los gastos de
explotación de una red privada de área
metropolitana, así como el coste de una
RAL, es inferior que el de una WAN,
debido a la técnica soportada y la
independencia con respecto al tráfico
demandado. Una MAN privada es más
segura que una WAN. Una MAN es más
adecuada para la transmisión de tráfico
que no requiere asignación de ancho de
banda fijo. Una MAN ofrece un ancho de
banda superior que redes WAN tales
como X.25 o Red Digital de Servicios
Integrados de Banda Estrecha (RDSI-
BE).



TOPOLOGIAS DE RED.

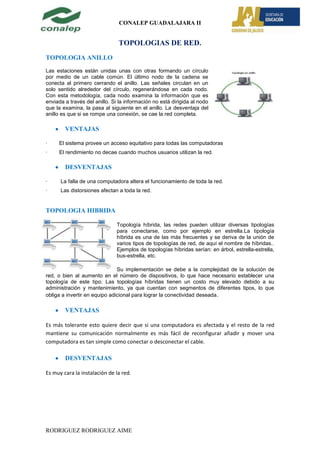

TOPOLOGIA ANILLO

Las estaciones están unidas unas con otras formando un círculo
por medio de un cable común. El último nodo de la cadena se
conecta al primero cerrando el anillo. Las señales circulan en un
solo sentido alrededor del círculo, regenerándose en cada nodo.
Con esta metodología, cada nodo examina la información que es
enviada a través del anillo. Si la información no está dirigida al nodo
que la examina, la pasa al siguiente en el anillo. La desventaja del
anillo es que si se rompe una conexión, se cae la red completa.

VENTAJAS

· El sistema provee un acceso equitativo para todas las computadoras
· El rendimiento no decae cuando muchos usuarios utilizan la red.

DESVENTAJAS

· La falla de una computadora altera el funcionamiento de toda la red.
· Las distorsiones afectan a toda la red.

TOPOLOGIA HIBRIDA

Topología híbrida, las redes pueden utilizar diversas tipologías
para conectarse, como por ejemplo en estrella.La tipología
híbrida es una de las más frecuentes y se deriva de la unión de
varios tipos de topologías de red, de aquí el nombre de híbridas..
Ejemplos de topologías híbridas serían: en árbol, estrella-estrella,
bus-estrella, etc.

Su implementación se debe a la complejidad de la solución de
red, o bien al aumento en el número de dispositivos, lo que hace necesario establecer una
topología de este tipo. Las topologías híbridas tienen un costo muy elevado debido a su
administración y mantenimiento, ya que cuentan con segmentos de diferentes tipos, lo que
obliga a invertir en equipo adicional para lograr la conectividad deseada .

VENTAJAS

Es más tolerante esto quiere decir que si una computadora es afectada y el resto de la red
mantiene su comunicación normalmente es más fácil de reconfigurar añadir y mover una
computadora es tan simple como conectar o desconectar el cable.

DESVENTAJAS

Es muy cara la instalación de la red.



TOPOLOGIAS DE RED.

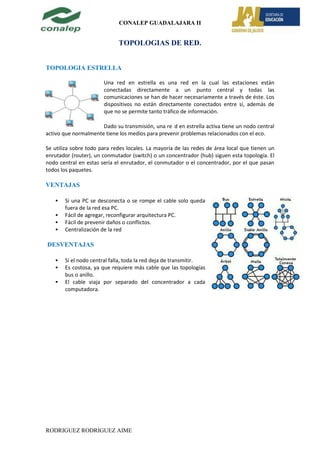

TOPOLOGIA ESTRELLA

Una red en estrella es una red en la cual las estaciones están
conectadas directamente a un punto central y todas las
comunicaciones se han de hacer necesariamente a través de éste. Los
dispositivos no están directamente conectados entre sí, además de
que no se permite tanto tráfico de información.

Dado su transmisión, una re d en estrella activa tiene un nodo central
activo que normalmente tiene los medios para prevenir problemas relacionados con el eco.

Se utiliza sobre todo para redes locales. La mayoría de las redes de área local que tienen un
enrutador (router), un conmutador (switch) o un concentrador (hub) siguen esta topología. El
nodo central en estas sería el enrutador, el conmutador o el concentrador, por el que pasan
todos los paquetes.

VENTAJAS

 Si una PC se desconecta o se rompe el cable solo queda
fuera de la red esa PC.
 Fácil de agregar, reconfigurar arquitectura PC.
 Fácil de prevenir daños o conflictos.
 Centralización de la red

DESVENTAJAS

 Si el nodo central falla, toda la red deja de transmitir.
 Es costosa, ya que requiere más cable que las topologías
bus o anillo.
 El cable viaja por separado del concentrador a cada
computadora.



MEDIOS DE TRANSMISIÓN

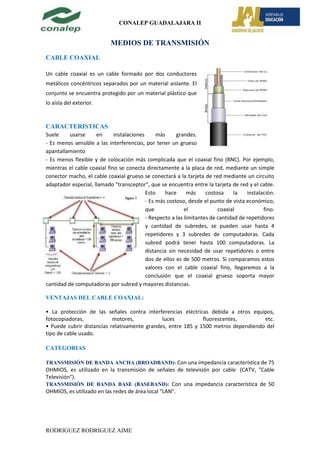

CABLE COAXIAL

Un cable coaxial es un cable formado por dos conductores
metálicos concéntricos separados por un material aislante. El
conjunto se encuentra protegido por un material plástico que
lo aísla del exterior.

CARACTERISTICAS
Suele usarse en instalaciones más grandes.
- Es menos sensible a las interferencias, por tener un grueso
apantallamiento
- Es menos flexible y de colocación más complicada que el coaxial fino (BNC). Por ejemplo,
mientras el cable coaxial fino se conecta directamente a la placa de red, mediante un simple
conector macho, el cable coaxial grueso se conectará a la tarjeta de red mediante un circuito
adaptador especial, llamado "transceptor", que se encuentra entre la tarjeta de red y el cable.
Esto hace más costosa la instalación.
- Es más costoso, desde el punto de vista económico,
que el coaxial fino.
- Respecto a las limitantes de cantidad de repetidores
y cantidad de subredes, se pueden usar hasta 4
repetidores y 3 subredes de computadoras. Cada
subred podrá tener hasta 100 computadoras. La
distancia sin necesidad de usar repetidores o entre
dos de ellos es de 500 metros. Si comparamos estos
valores con el cable coaxial fino, llegaremos a la
conclusión que el coaxial grueso soporta mayor
cantidad de computadoras por subred y mayores distancias.

VENTAJAS DEL CABLE COAXIAL:

• La protección de las señales contra interferencias eléctricas debida a otros equipos,
fotocopiadoras, motores, luces fluorescentes, etc.
• Puede cubrir distancias relativamente grandes, entre 185 y 1500 metros dependiendo del
tipo de cable usado.

CATEGORIAS

TRANSMISIÓN DE BANDA ANCHA (BROADBAND): Con una impedancia característica de 75
OHMIOS, es utilizado en la transmisión de señales de televisión por cable (CATV, "Cable
Televisión").
TRANSMISIÓN DE BANDA BASE (BASEBAND): Con una impedancia característica de 50
OHMIOS, es utilizado en las redes de área local "LAN".

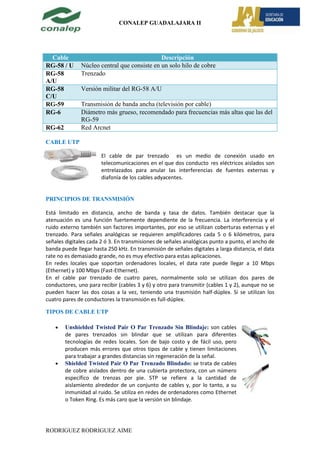

Cable Descripción
RG-58 / U Núcleo central que consiste en un solo hilo de cobre
RG-58 Trenzado
A/U
RG-58 Versión militar del RG-58 A/U
C/U
RG-59 Transmisión de banda ancha (televisión por cable)
RG-6 Diámetro más grueso, recomendado para frecuencias más altas que las del
RG-59
RG-62 Red Arcnet

CABLE UTP

El cable de par trenzado es un medio de conexión usado en
telecomunicaciones en el que dos conducto res eléctricos aislados son
entrelazados para anular las interferencias de fuentes externas y
diafonía de los cables adyacentes.

PRINCIPIOS DE TRANSMISIÓN

Está limitado en distancia, ancho de banda y tasa de datos. También destacar que la
atenuación es una función fuertemente dependiente de la frecuencia. La interferencia y el
ruido externo también son factores importantes, por eso se utilizan coberturas externas y el
trenzado. Para señales analógicas se requieren amplificadores cada 5 o 6 kilómetros, para
señales digitales cada 2 ó 3. En transmisiones de señales analógicas punto a punto, el ancho de
banda puede llegar hasta 250 kHz. En transmisión de señales digitales a larga distancia, el data
rate no es demasiado grande, no es muy efectivo para estas aplicaciones.
En redes locales que soportan ordenadores locales, el data rate puede llegar a 10 Mbps
(Ethernet) y 100 Mbps (Fast-Ethernet).
En el cable par trenzado de cuatro pares, normalmente solo se utilizan dos pares de
conductores, uno para recibir (cables 3 y 6) y otro para transmitir (cables 1 y 2), aunque no se
pueden hacer las dos cosas a la vez, teniendo una trasmisión half-dúplex. Si se utilizan los
cuatro pares de conductores la transmisión es full-dúplex.

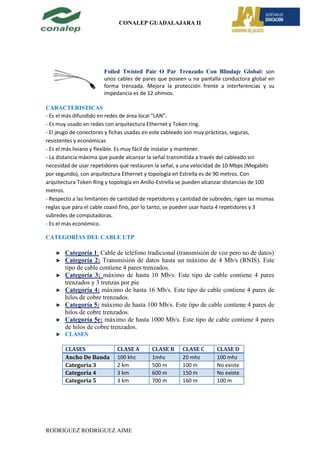

TIPOS DE CABLE UTP

Unshielded Twisted Pair O Par Trenzado Sin Blindaje: son cables
de pares trenzados sin blindar que se utilizan para diferentes
tecnologías de redes locales. Son de bajo costo y de fácil uso, pero
producen más errores que otros tipos de cable y tienen limitaciones
para trabajar a grandes distancias sin regeneración de la señal.
Shielded Twisted Pair O Par Trenzado Blindado: se trata de cables
de cobre aislados dentro de una cubierta protectora, con un número
específico de trenzas por pie. STP se refiere a la cantidad de
aislamiento alrededor de un conjunto de cables y, por lo tanto, a su
inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet
o Token Ring. Es más caro que la versión sin blindaje.



Foiled Twisted Pair O Par Trenzado Con Blindaje Global: son
unos cables de pares que poseen u na pantalla conductora global en
forma trenzada. Mejora la protección frente a interferencias y su
impedancia es de 12 ohmios.

CARACTERISTICAS
- Es el más difundido en redes de área local "LAN".
- Es muy usado en redes con arquitectura Ethernet y Token ring.
- El jeugo de conectores y fichas usadas en este cableado son muy prácticas, seguras,
resistentes y económicas
- Es el más liviano y flexible. Es muy fácil de instalar y mantener.
- La distancia máxima que puede alcanzar la señal transmitida a través del cableado sin
necesidad de usar repetidores que restauren la señal, a una velocidad de 10 Mbps (Megabits
por segundo), con arquitectura Ethernet y topología en Estrella es de 90 metros. Con
arquitectura Token Ring y topología en Anillo-Estrella se pueden alcanzar distancias de 100
metros.
- Respecto a las limitantes de cantidad de repetidores y cantidad de subredes, rigen las mismas
reglas que para el cable coaxil fino, por lo tanto, se pueden usar hasta 4 repetidores y 3
subredes de computadoras.
- Es el más económico.

CATEGORÍAS DEL CABLE UTP

Categoría 1: Cable de teléfono tradicional (transmisión de voz pero no de datos)
Categoría 2: Transmisión de datos hasta un máximo de 4 Mb/s (RNIS). Este
tipo de cable contiene 4 pares trenzados.
Categoría 3: máximo de hasta 10 Mb/s. Este tipo de cable contiene 4 pares
trenzados y 3 trenzas por pie
Categoría 4: máximo de hasta 16 Mb/s. Este tipo de cable contiene 4 pares de
hilos de cobre trenzados.
Categoría 5: máximo de hasta 100 Mb/s. Este tipo de cable contiene 4 pares de
hilos de cobre trenzados.
Categoría 5e: máximo de hasta 1000 Mb/s. Este tipo de cable contiene 4 pares
de hilos de cobre trenzados.
CLASES

CLASES CLASE A CLASE B CLASE C CLASE D
Ancho De Banda 100 khz 1mhz 20 mhz 100 mhz
Categoría 3 2 km 500 m 100 m No existe
Categoría 4 3 km 600 m 150 m No existe
Categoría 5 3 km 700 m 160 m 100 m

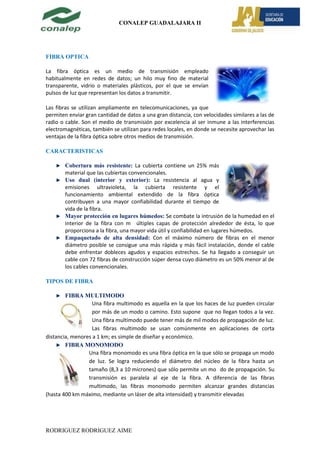

FIBRA OPTICA

La fibra óptica es un medio de transmisión empleado
habitualmente en redes de datos; un hilo muy fino de material
transparente, vidrio o materiales plásticos, por el que se envían
pulsos de luz que representan los datos a transmitir.

Las fibras se utilizan ampliamente en telecomunicaciones, ya que
permiten enviar gran cantidad de datos a una gran distancia, con velocidades similares a las de
radio o cable. Son el medio de transmisión por excelencia al ser inmune a las interferencias
electromagnéticas, también se utilizan para redes locales, en donde se necesite aprovechar las
ventajas de la fibra óptica sobre otros medios de transmisión.

CARACTERISTICAS

Cobertura más resistente: La cubierta contiene un 25% más
material que las cubiertas convencionales.
Uso dual (interior y exterior): La resistencia al agua y
emisiones ultravioleta, la cubierta resistente y el
funcionamiento ambiental extendido de la fibra óptica
contribuyen a una mayor confiabilidad durante el tiempo de
vida de la fibra.
Mayor protección en lugares húmedos: Se combate la intrusión de la humedad en el
interior de la fibra con m últiples capas de protección alrededor de ésta, lo que
proporciona a la fibra, una mayor vida útil y confiabilidad en lugares húmedos.
Empaquetado de alta densidad: Con el máximo número de fibras en el menor
diámetro posible se consigue una más rápida y más fácil instalación, donde el cable
debe enfrentar dobleces agudos y espacios estrechos. Se ha llegado a conseguir un
cable con 72 fibras de construcción súper densa cuyo diámetro es un 50% menor al de
los cables convencionales.

TIPOS DE FIBRA

FIBRA MULTIMODO
Una fibra multimodo es aquella en la que los haces de luz pueden circular
por más de un modo o camino. Esto supone que no llegan todos a la vez.
Una fibra multimodo puede tener más de mil modos de propagación de luz.
Las fibras multimodo se usan comúnmente en aplicaciones de corta
distancia, menores a 1 km; es simple de diseñar y económico.
FIBRA MONOMODO
Una fibra monomodo es una fibra óptica en la que sólo se propaga un modo
de luz. Se logra reduciendo el diámetro del núcleo de la fibra hasta un
tamaño (8,3 a 10 micrones) que sólo permite un mo do de propagación. Su
transmisión es paralela al eje de la fibra. A diferencia de las fibras
multimodo, las fibras monomodo permiten alcanzar grandes distancias
(hasta 400 km máximo, mediante un láser de alta intensidad) y transmitir elevadas

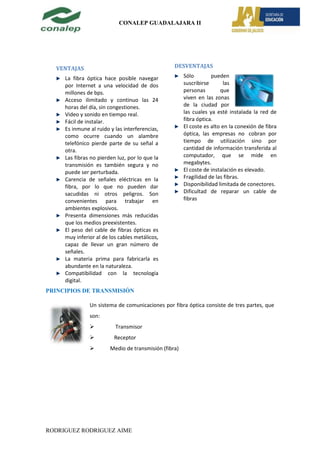

VENTAJAS DESVENTAJAS

La fibra óptica hace posible navegar Sólo pueden
por Internet a una velocidad de dos suscribirse las
millones de bps. personas que
Acceso ilimitado y continuo las 24 viven en las zonas
horas del día, sin congestiones. de la ciudad por
Video y sonido en tiempo real. las cuales ya esté instalada la red de
Fácil de instalar. fibra óptica.
Es inmune al ruido y las interferencias, El coste es alto en la conexión de fibra
como ocurre cuando un alambre óptica, las empresas no cobran por
telefónico pierde parte de su señal a tiempo de utilización sino por
otra. cantidad de información transferida al
Las fibras no pierden luz, por lo que la computador, que se mide en
transmisión es también segura y no megabytes.
puede ser perturbada. El coste de instalación es elevado.
Carencia de señales eléctricas en la Fragilidad de las fibras.
fibra, por lo que no pueden dar Disponibilidad limitada de conectores.
sacudidas ni otros peligros. Son Dificultad de reparar un cable de
convenientes para trabajar en fibras
ambientes explosivos.
Presenta dimensiones más reducidas
que los medios preexistentes.
El peso del cable de fibras ópticas es
muy inferior al de los cables metálicos,
capaz de llevar un gran número de
señales.
La materia prima para fabricarla es
abundante en la naturaleza.
Compatibilidad con la tecnología
digital.
PRINCIPIOS DE TRANSMISIÓN

Un sistema de comunicaciones por fibra óptica consiste de tres partes, que
son:
 Transmisor
 Receptor
 Medio de transmisión (fibra)

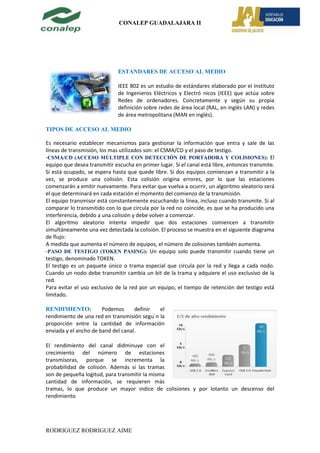

ESTANDARES DE ACCESO AL MEDIO

IEEE 802 es un estudio de estándares elaborado por el Instituto
de Ingenieros Eléctricos y Electró nicos (IEEE) que actúa sobre
Redes de ordenadores. Concretamente y según su propia
definición sobre redes de área local (RAL, en inglés LAN) y redes
de área metropolitana (MAN en inglés).

TIPOS DE ACCESO AL MEDIO

Es necesario establecer mecanismos para gestionar la información que entra y sale de las
líneas de transmisión, los mas utilizados son: el CSMA/CD y el paso de testigo.
-CSMA/CD (ACCESO MÚLTIPLE CON DETECCIÓN DE PORTADORA Y COLISIONES): El
equipo que desea transmitir escucha en primer lugar. Si el canal está libre, entonces transmite.
Si está ocupado, se espera hasta que quede libre. Si dos equipos comienzan a transmitir a la
vez, se produce una colisión. Esta colisión origina errores, por lo que las estaciones
comenzarán a emitir nuevamente. Para evitar que vuelva a ocurrir, un algoritmo aleatorio será
el que determinará en cada estación el momento del comienzo de la transmisión.
El equipo transmisor está constantemente escuchando la línea, incluso cuando transmite. Si al
comparar lo transmitido con lo que circula por la red no coincide, es que se ha producido una
interferencia, debido a una colisión y debe volver a comenzar.
El algoritmo aleatorio intenta impedir que dos estaciones comiencen a transmitir
simultáneamente una vez detectada la colisión. El proceso se muestra en el siguiente diagrama
de flujo:
A medida que aumenta el número de equipos, el número de colisiones también aumenta.
-PASO DE TESTIGO (TOKEN PASING): Un equipo solo puede transmitir cuando tiene un
testigo, denominado TOKEN.
El testigo es un paquete único o trama especial que circula por la red y llega a cada nodo.
Cuando un nodo debe transmitir cambia un bit de la trama y adquiere el uso exclusivo de la
red.
Para evitar el uso exclusivo de la red por un equipo, el tiempo de retención del testigo está
limitado.

RENDIMIENTO: Podemos definir el
rendimiento de una red en transmisión segu´n la
proporción entre la cantidad de información
enviada y el ancho de band del canal.

El rendimiento del canal didminuye con el
crecimiento del número de estaciones
transmisoras, porque se incrementa la
probabilidad de colisión. Además si las tramas
son de pequeña logitud, para transmitir la misma
cantidad de información, se requieren más
tramas, lo que produce un mayor indice de colisiones y por lotanto un descenso del
rendimiento

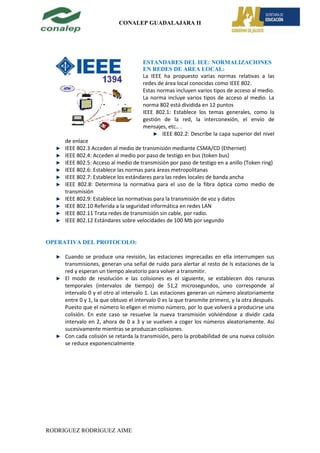

ESTANDARES DEL IEE: NORMALIZACIONES
EN REDES DE AREA LOCAL:
La IEEE ha propuesto varias normas relativas a las
redes de área local conocidas como IEEE 802.
Estas normas incluyen varios tipos de acceso al medio.
La norma incluye varios tipos de acceso al medio. La
norma 802 está dividida en 12 puntos
IEEE 802.1: Establece los temas generales, como la
gestión de la red, la interconexión, el envío de
mensajes, etc.. .
IEEE 802.2: Describe la capa superior del nivel
de enlace
IEEE 802.3 Acceden al medio de transmisión mediante CSMA/CD (Ethernet)
IEEE 802.4: Acceden al medio por paso de testigo en bus (token bus)
IEEE 802.5: Acceso al medio de transmisión por paso de testigo en a anillo (Token ring)
IEEE 802.6: Establece las normas para áreas metropolitanas
IEEE 802.7: Establece los estándares para las redes locales de banda ancha
IEEE 802.8: Determina la normativa para el uso de la fibra óptica como medio de
transmisión
IEEE 802.9: Establece las normativas para la transmisión de voz y datos
IEEE 802.10 Referida a la seguridad informática en redes LAN
IEEE 802.11 Trata redes de transmisión sin cable, por radio.
IEEE 802.12 Estándares sobre velocidades de 100 Mb por segundo

OPERATIVA DEL PROTOCOLO:

Cuando se produce una revisión, las estaciones imprecadas en ella interrumpen sus
transmisiones, generan una señal de ruido para alertar al resto de ls estaciones de la
red y esperan un tiempo aleatorio para volver a transmitir.
El modo de resolución e las colisiones es el siguiente, se establecen dos ranuras
temporales (intervalos de tiempo) de 51,2 microsegundos, uno corresponde al
intervalo 0 y el otro al intervalo 1. Las estaciones generan un número aleatoriamente
entre 0 y 1, la que obtuvo el intervalo 0 es la que transmite primero, y la otra después.
Puesto que el número lo eligen el mismo número, por lo que volverá a producirse una
colisión. En este caso se resuelve la nueva transmisión volviéndose a dividir cada
intervalo en 2, ahora de 0 a 3 y se vuelven a coger los números aleatoriamente. Así
sucesivamente mientras se produzcan colisiones.
Con cada colisión se retarda la transmisión, pero la probabilidad de una nueva colisión
se reduce exponencialmente.


Instalacion de redes locales (2)

Instalacion de redes locales (2)

Recomendados

Recomendados

Más contenido relacionado

La actualidad más candente

La actualidad más candente (20)

Destacado

Destacado (12)

Similar a Instalacion de redes locales (2)

Similar a Instalacion de redes locales (2) (20)

Más de Aime Rodriguez

Más de Aime Rodriguez (20)

Instalacion de redes locales (2)
