1. CAPAS MODELO OSI

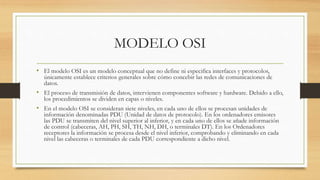

2. MODELO OSI
• El modelo OSI es un modelo conceptual que no define ni especifica interfaces y protocolos,
únicamente establece criterios generales sobre cómo concebir las redes de comunicaciones de
datos.
• El proceso de transmisión de datos, intervienen componentes software y hardware. Debido a ello,
los procedimientos se dividen en capas o niveles.
• En el modelo OSI se consideran siete niveles, en cada uno de ellos se procesan unidades de
información denominadas PDU (Unidad de datos de protocolo). En los ordenadores emisores
las PDU se transmiten del nivel superior al inferior, y en cada uno de ellos se añade información
de control (cabeceras, AH, PH, SH, TH, NH, DH, o terminales DT). En los Ordenadores
receptores la información se procesa desde el nivel inferior, comprobando y eliminando en cada
nivel las cabeceras o terminales de cada PDU correspondiente a dicho nivel.

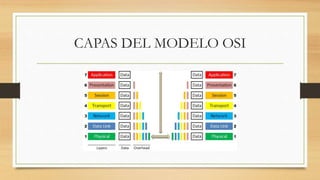

3. CAPAS DEL MODELO OSI

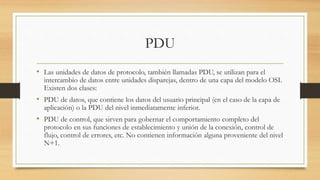

4. PDU
• Las unidades de datos de protocolo, también llamadas PDU, se utilizan para el
intercambio de datos entre unidades disparejas, dentro de una capa del modelo OSI.
Existen dos clases:
• PDU de datos, que contiene los datos del usuario principal (en el caso de la capa de
aplicación) o la PDU del nivel inmediatamente inferior.
• PDU de control, que sirven para gobernar el comportamiento completo del
protocolo en sus funciones de establecimiento y unión de la conexión, control de
flujo, control de errores, etc. No contienen información alguna proveniente del nivel
N+1.

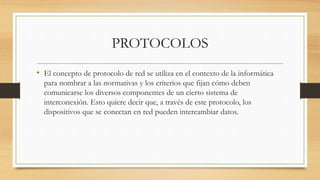

5. PROTOCOLOS
• El concepto de protocolo de red se utiliza en el contexto de la informática
para nombrar a las normativas y los criterios que fijan cómo deben
comunicarse los diversos componentes de un cierto sistema de
interconexión. Esto quiere decir que, a través de este protocolo, los
dispositivos que se conectan en red pueden intercambiar datos.

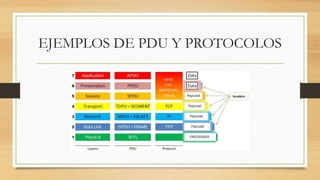

6. EJEMPLOS DE PDU Y PROTOCOLOS

7. CAPA 1 FISICA
• La capa física no entiende nada, pero bits: La señal llega a ella en forma de impulsos y se transforma en 0's y 1's.
• En el caso de las señales eléctricas, por ejemplo, si la señal tiene un voltaje negativo, se identifica como 0. Y si usted tiene
una voltaje positiva, se identifica como 1.
• En esta capa se define a continuación, los usos de los cables y conectores, así como el tipo de señal (pulsos eléctricos -
coaxiales; pulsos de luz - óptica).
• Función: recibir los datos e iniciar el proceso (o lo contrario, introducir datos y completar el proceso).
• Dispositivos: cables, conectores, concentradores, transceiver (traducción entre las señales ópticas y eléctricas - que se
desplaza en cables diferentes).
• PDU: bits.

8. CAPA 2 ENLACE
• Continuando con el flujo, la capa de enlace de datos recibe el formato de la capa física, los bits, y los trata, convirtiendo los
datos en el disco que se remitirá a la siguiente capa.
• Un concepto importante, la dirección física (MAC address - Media Access Control) es en esa capa. La capa siguiente (3 de la
red) que se ocupará de la dirección IP conocida, pero vamos a hablar cuando lo discutimos.
• Función: enlace de datos de un host a otro, por lo que es a través de los protocolos definidos para cada medio específico
por el cual se envían los datos.
• Protocolos: PPP, Ethernet, FDDI, ATM, Token Ring.
• Dispositivos: Interruptores, Tarjeta de red, interfaces.
• PDU: Frame.

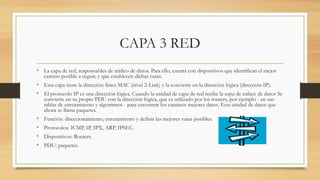

9. CAPA 3 RED
• La capa de red, responsables de tráfico de datos. Para ello, cuenta con dispositivos que identifican el mejor
camino posible a seguir, y que establecen dichas rutas.
• Esta capa tiene la dirección física MAC (nivel 2-Link) y la convierte en la dirección lógica (dirección IP).
• El protocolo IP es una dirección lógica. Cuando la unidad de capa de red recibe la capa de enlace de datos Se
convierte en su propio PDU con la dirección lógica, que es utilizado por los routers, por ejemplo - en sus
tablas de enrutamiento y algoritmos - para encontrar los caminos mejores datos. Esta unidad de datos que
ahora se llama paquetes.
• Función: direccionamiento, enrutamiento y definir las mejores rutas posibles.
• Protocolos: ICMP, IP, IPX, ARP, IPSEC.
• Dispositivos: Routers.
• PDU: paquetes.

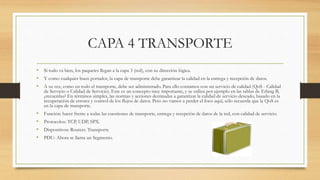

10. CAPA 4 TRANSPORTE
• Si todo va bien, los paquetes llegan a la capa 3 (red), con su dirección lógica.
• Y como cualquier buen portador, la capa de transporte debe garantizar la calidad en la entrega y recepción de datos.
• A su vez, como en todo el transporte, debe ser administrado. Para ello contamos con un servicio de calidad (QoS - Calidad
de Servicio o Calidad de Servicio). Este es un concepto muy importante, y se utiliza por ejemplo en las tablas de Erlang B,
¿recuerdas? En términos simples, las normas y acciones destinadas a garantizar la calidad de servicio deseado, basado en la
recuperación de errores y control de los flujos de datos. Pero no vamos a perder el foco aquí, sólo recuerda que la QoS es
en la capa de transporte.
• Función: hacer frente a todas las cuestiones de transporte, entrega y recepción de datos de la red, con calidad de servicio.
• Protocolos: TCP, UDP, SPX.
• Dispositivos: Routers. Transporte
• PDU: Ahora se llama un Segmento.

11. CAPA 5 SESION
• A raíz de las capas, tenemos la capa de sesión. Como su nombre indica, esta capa (5 º) se inicia y finaliza la sesión de
responsables de comunicación e intercambio de datos, por ejemplo, la fijación del inicio y el final de una conexión entre los
ejércitos, y también la gestión de la conexión de esta conexión.
• Un punto importante aquí es la necesidad de sincronización entre los anfitriones, de lo contrario la comunicación se verá
comprometida, incluso dejar de trabajar.
• Esta capa añade marcas de los datos transmitidos. Por lo tanto, si la comunicación falla, puede ser reiniciado por última vez
el marcado recibió válida.
• Función: iniciar, gestionar y terminar sesiones de la capa de presentación, por ejemplo, sesiones TCP.

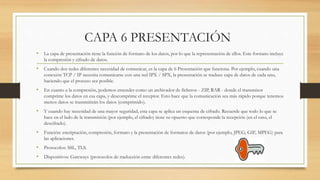

12. CAPA 6 PRESENTACIÓN
• La capa de presentación tiene la función de formato de los datos, por lo que la representación de ellos. Este formato incluye
la compresión y cifrado de datos.
• Cuando dos redes diferentes necesidad de comunicar, es la capa de 6 Presentación que funciona. Por ejemplo, cuando una
conexión TCP / IP necesita comunicarse con una red IPX / SPX, la presentación se traduce capa de datos de cada uno,
haciendo que el proceso sea posible.
• En cuanto a la compresión, podemos entender como un archivador de ficheros - ZIP, RAR - donde el transmisor
comprime los datos en esa capa, y descomprime el receptor. Esto hace que la comunicación sea más rápido porque tenemos
menos datos se transmitirán los datos (comprimido).
• Y cuando hay necesidad de una mayor seguridad, esta capa se aplica un esquema de cifrado. Recuerde que todo lo que se
hace en el lado de la transmisión (por ejemplo, el cifrado) tiene su opuesto que corresponde la recepción (en el caso, el
descifrado).
• Función: encriptación, compresión, formato y la presentación de formatos de datos (por ejemplo, JPEG, GIF, MPEG) para
las aplicaciones.
• Protocolos: SSL, TLS.
• Dispositivos: Gateways (protocolos de traducción entre diferentes redes).

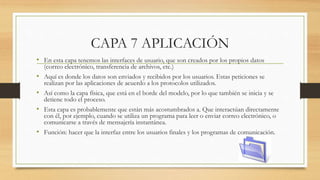

13. CAPA 7 APLICACIÓN
• En esta capa tenemos las interfaces de usuario, que son creados por los propios datos
(correo electrónico, transferencia de archivos, etc.)
• Aquí es donde los datos son enviados y recibidos por los usuarios. Estas peticiones se
realizan por las aplicaciones de acuerdo a los protocolos utilizados.
• Así como la capa física, que está en el borde del modelo, por lo que también se inicia y se
detiene todo el proceso.
• Esta capa es probablemente que están más acostumbrados a. Que interactúan directamente
con él, por ejemplo, cuando se utiliza un programa para leer o enviar correo electrónico, o
comunicarse a través de mensajería instantánea.
• Función: hacer que la interfaz entre los usuarios finales y los programas de comunicación.
