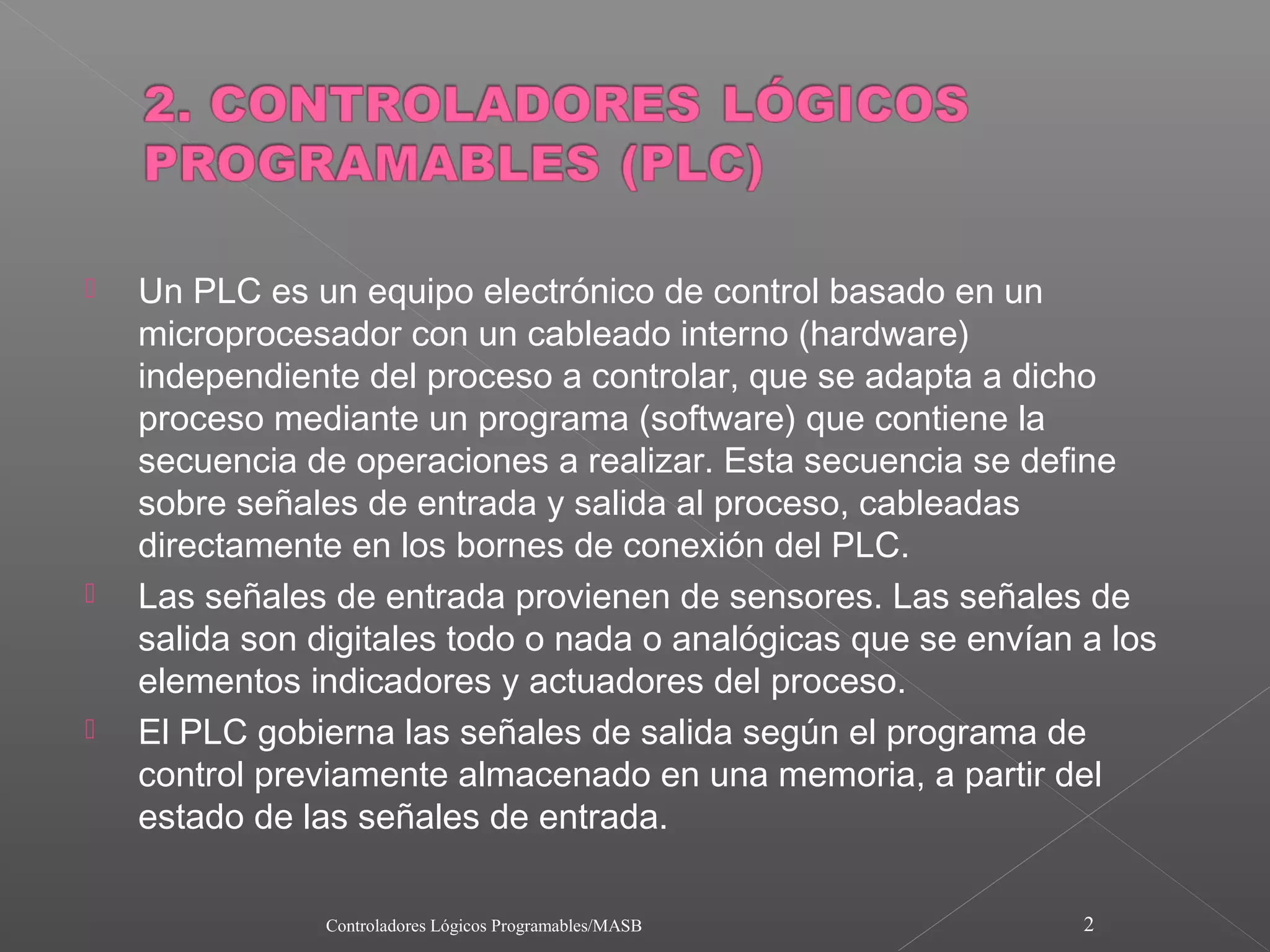

2. Un PLC es un equipo electrónico de control basado en un
microprocesador con un cableado interno (hardware)
independiente del proceso a controlar, que se adapta a dicho
proceso mediante un programa (software) que contiene la
secuencia de operaciones a realizar. Esta secuencia se define
sobre señales de entrada y salida al proceso, cableadas
directamente en los bornes de conexión del PLC.
Las señales de entrada provienen de sensores. Las señales de
salida son digitales todo o nada o analógicas que se envían a los
elementos indicadores y actuadores del proceso.
El PLC gobierna las señales de salida según el programa de
control previamente almacenado en una memoria, a partir del
estado de las señales de entrada.
Controladores Lógicos Programables/MASB 2

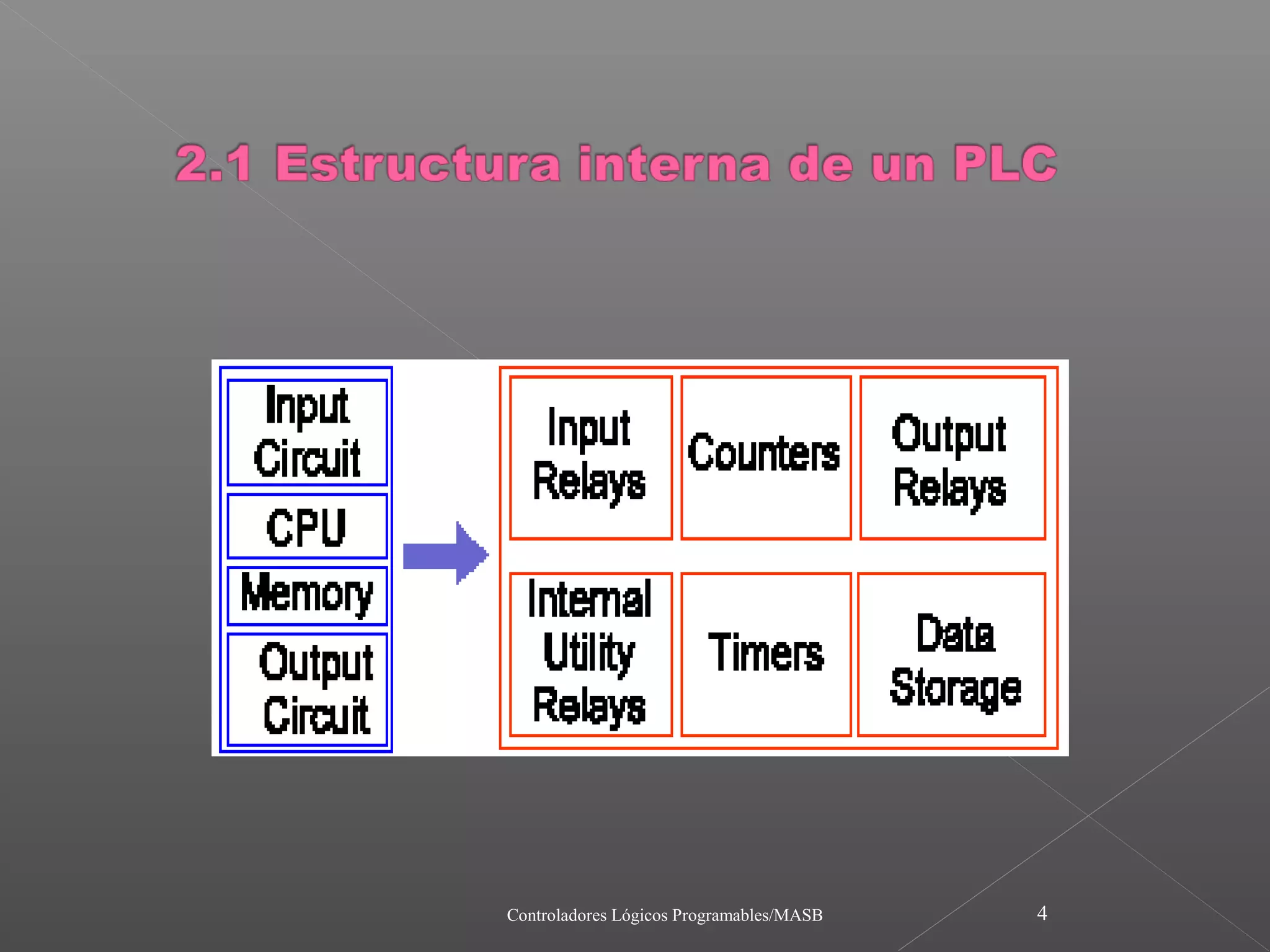

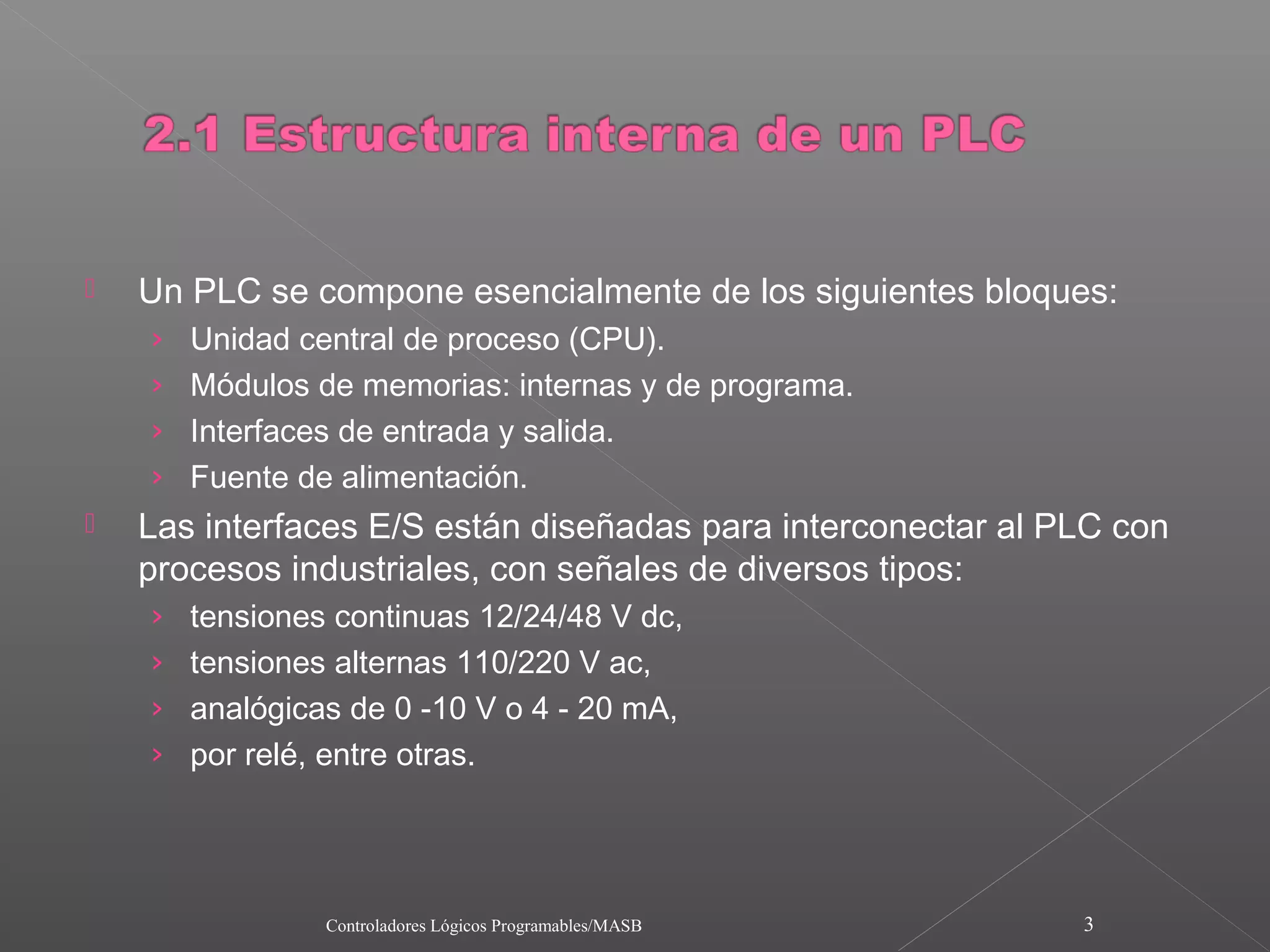

3. Un PLC se compone esencialmente de los siguientes bloques:
› Unidad central de proceso (CPU).
› Módulos de memorias: internas y de programa.
› Interfaces de entrada y salida.
› Fuente de alimentación.

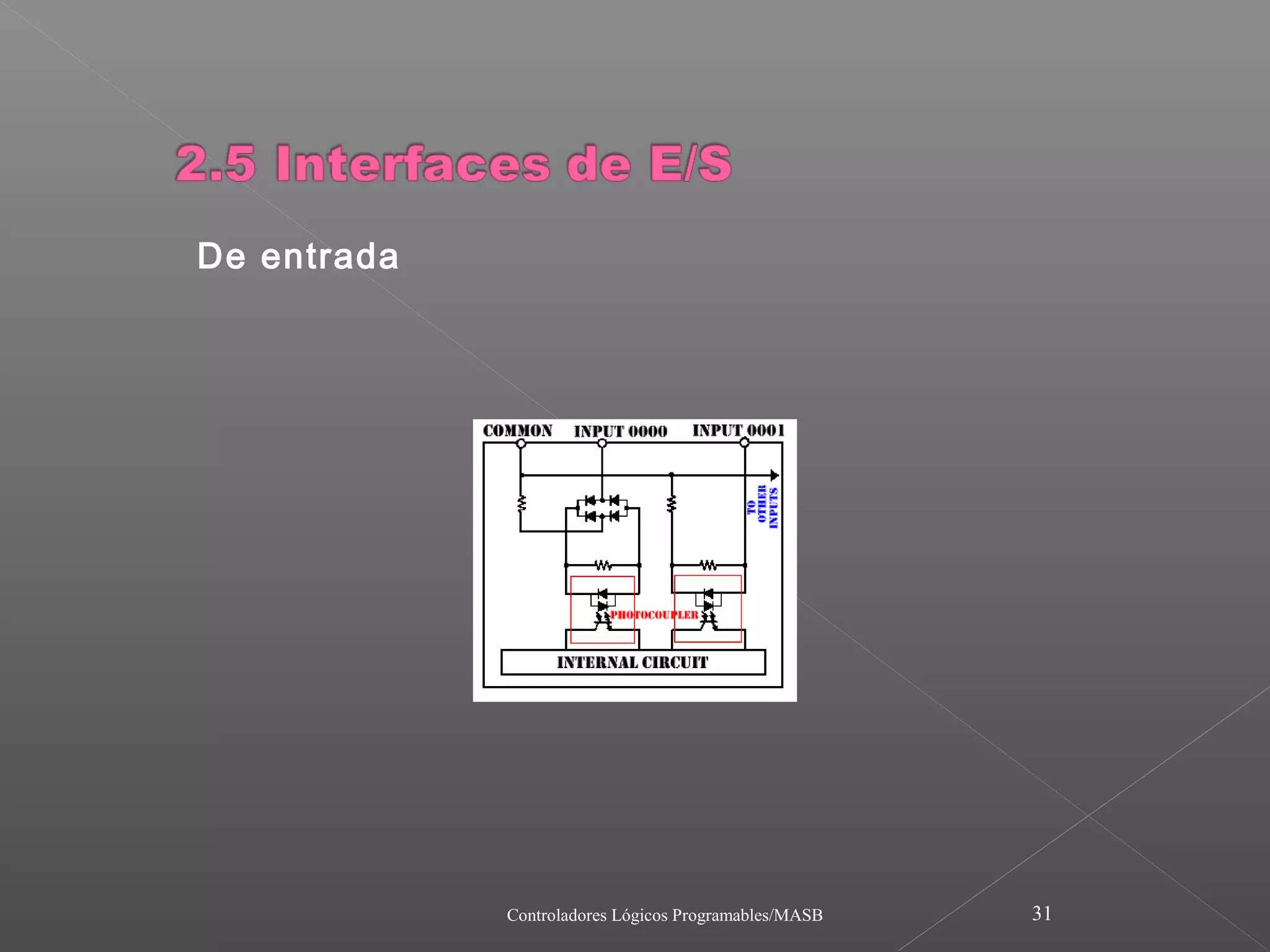

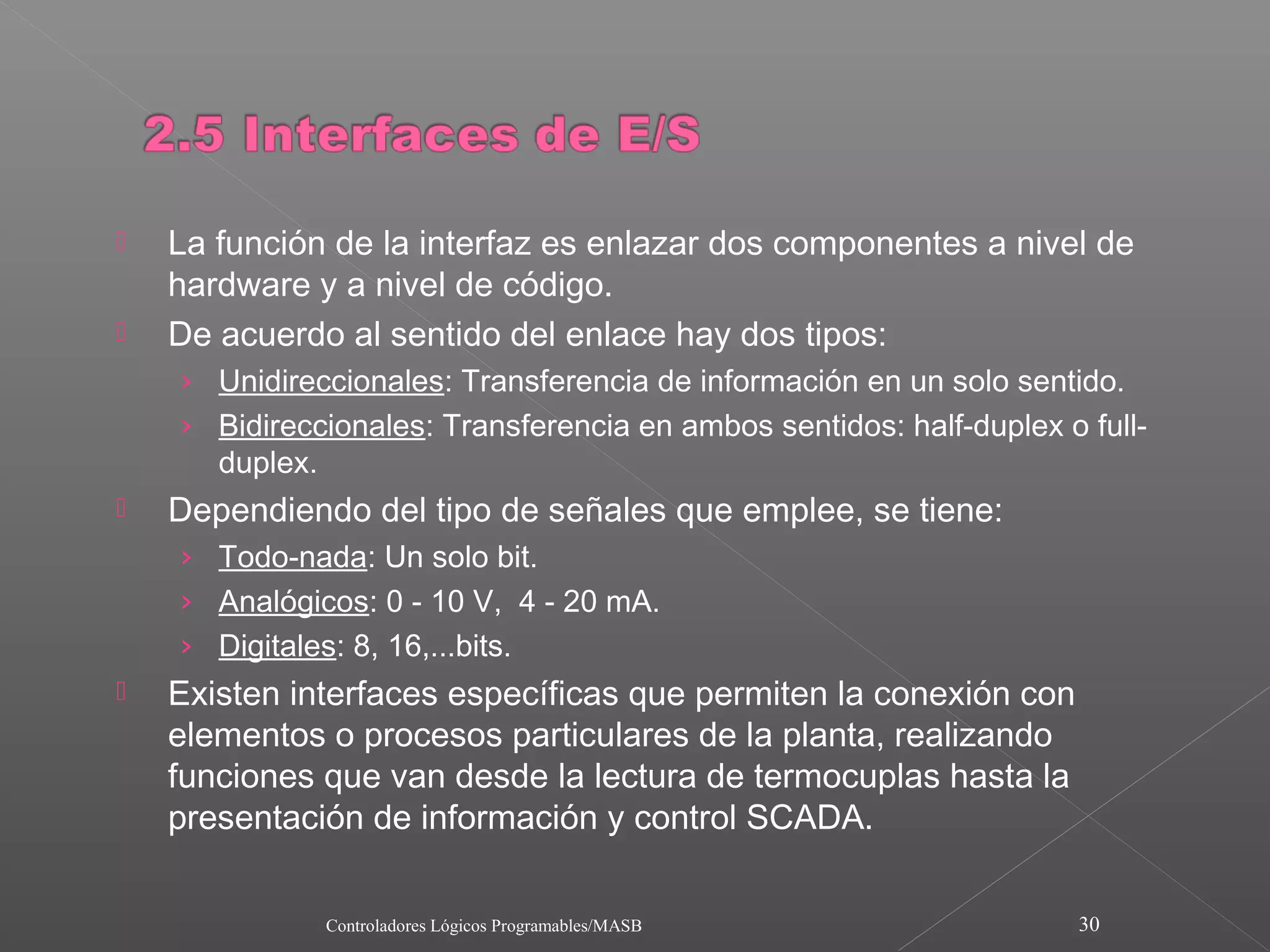

Las interfaces E/S están diseñadas para interconectar al PLC con
procesos industriales, con señales de diversos tipos:
› tensiones continuas 12/24/48 V dc,
› tensiones alternas 110/220 V ac,
› analógicas de 0 -10 V o 4 - 20 mA,
› por relé, entre otras.
Controladores Lógicos Programables/MASB 3

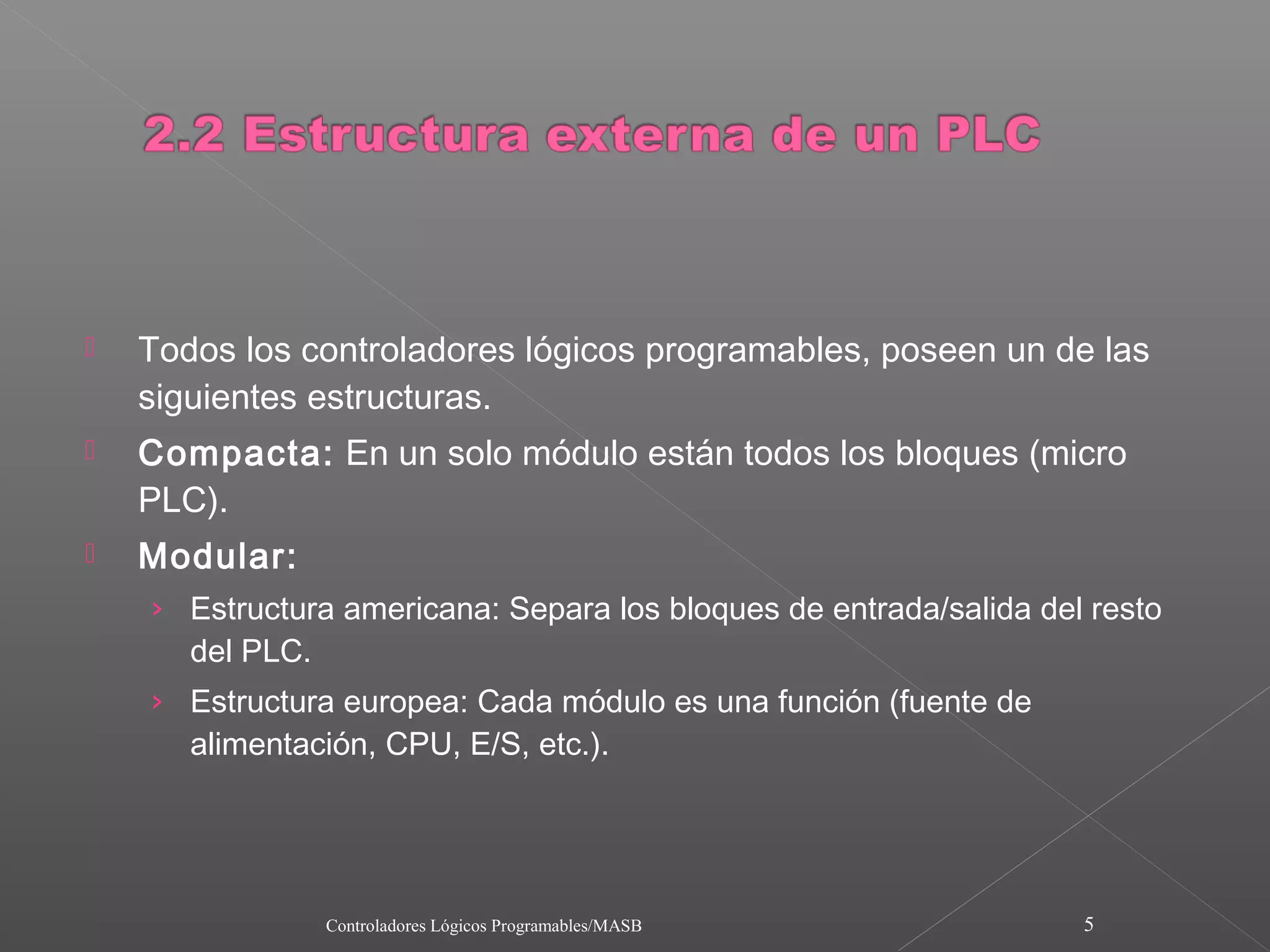

5. Todos los controladores lógicos programables, poseen un de las
siguientes estructuras.

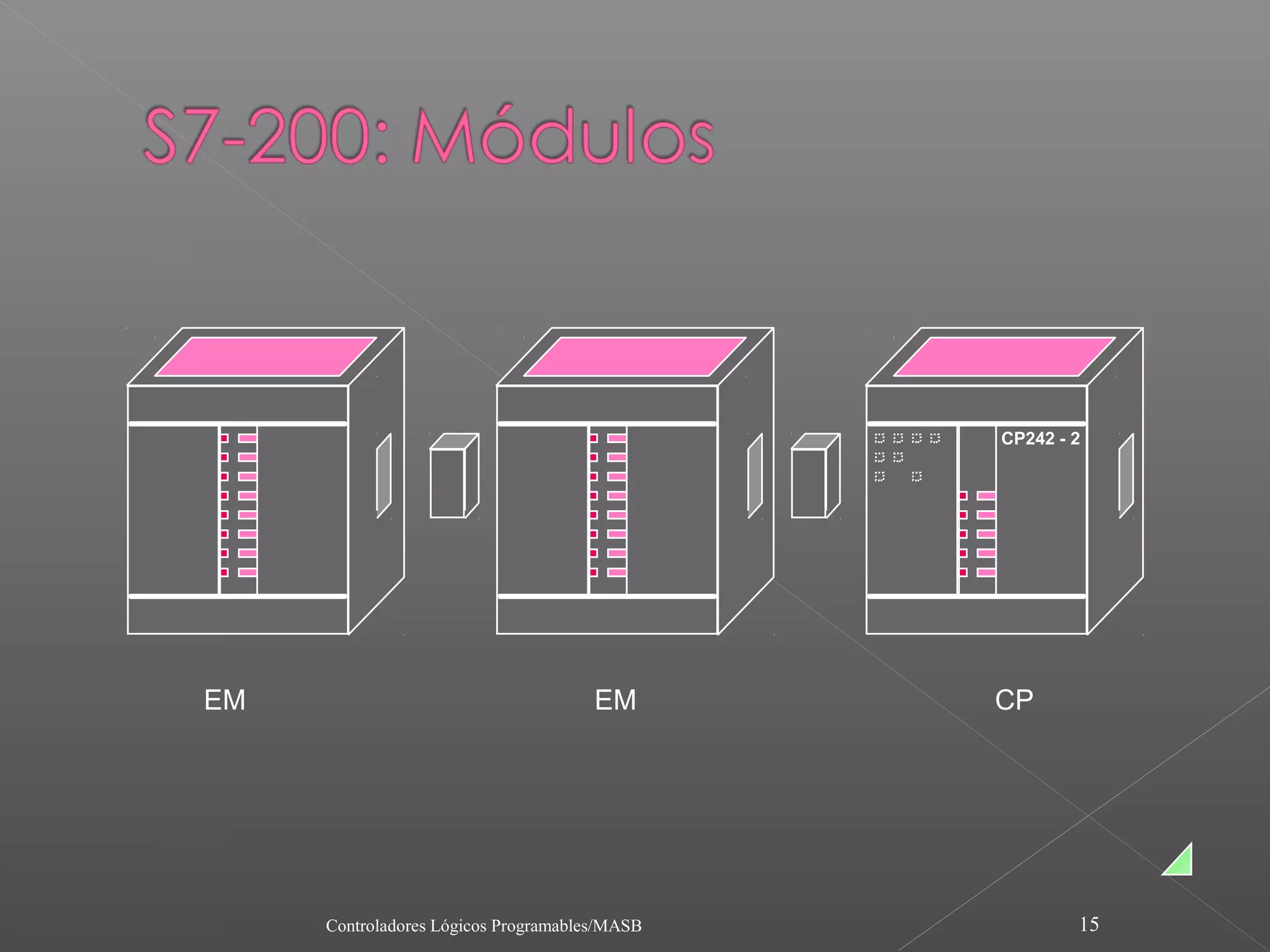

Compacta: En un solo módulo están todos los bloques (micro
PLC).

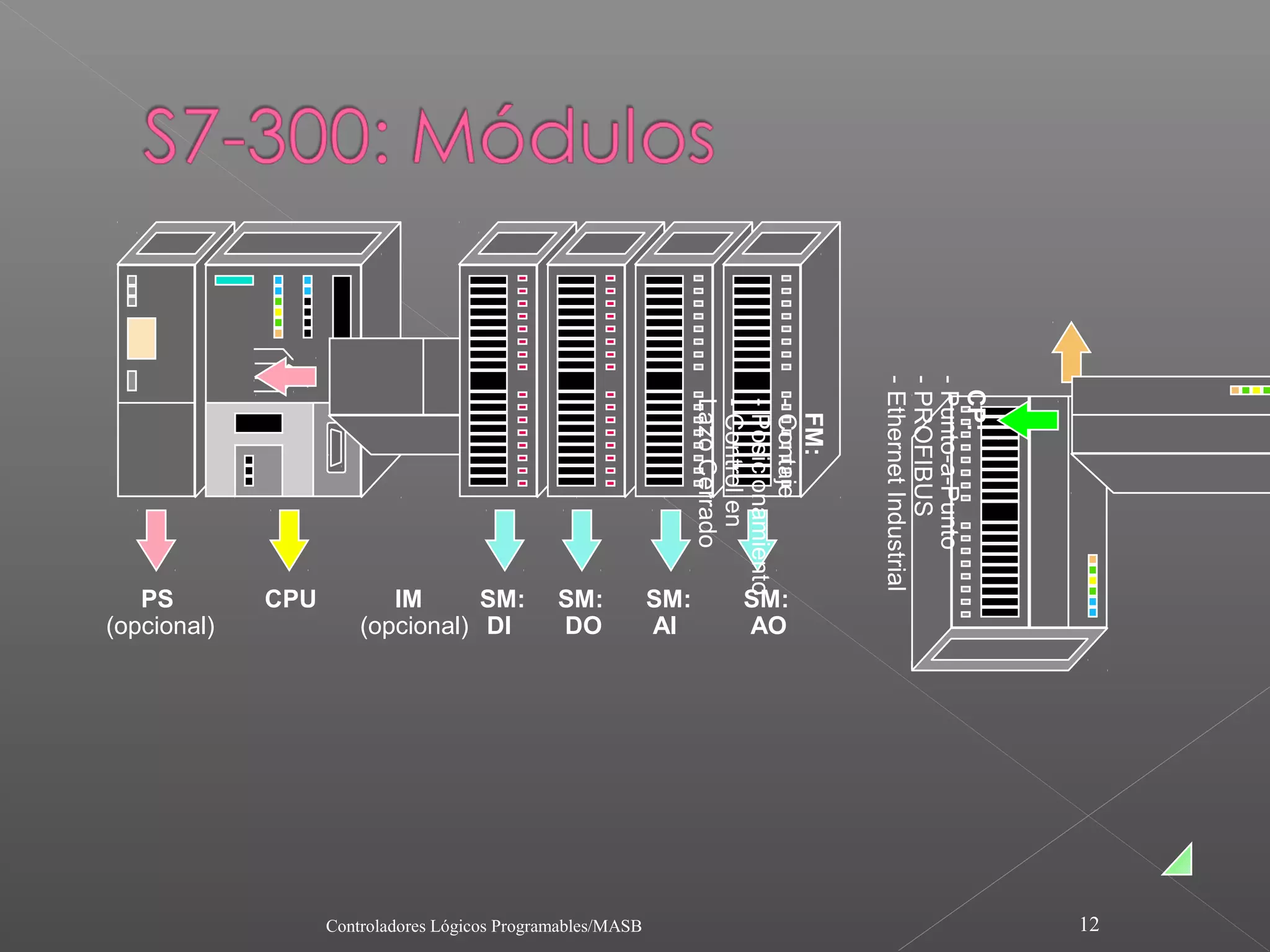

Modular:
› Estructura americana: Separa los bloques de entrada/salida del resto
del PLC.

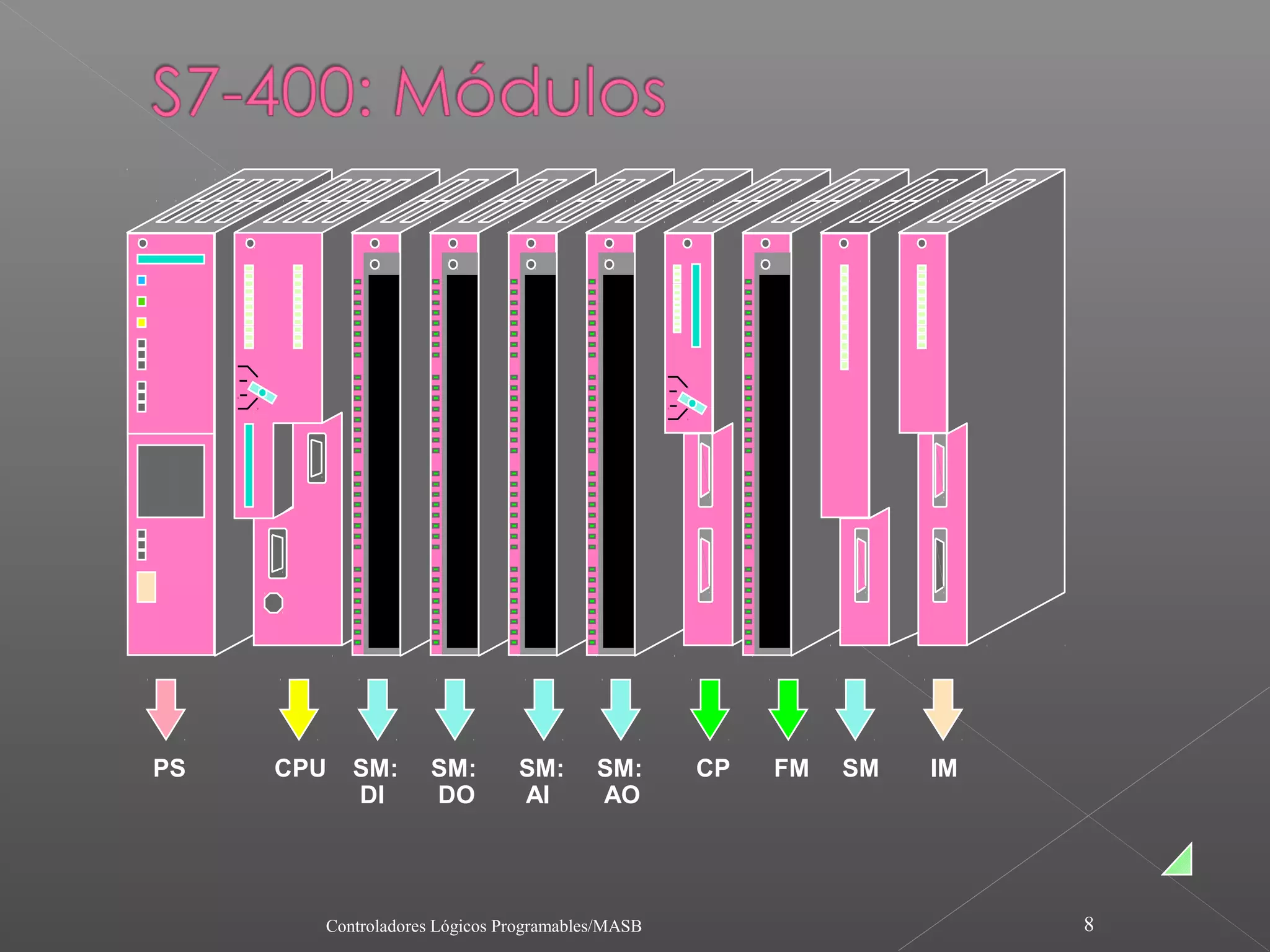

› Estructura europea: Cada módulo es una función (fuente de
alimentación, CPU, E/S, etc.).
Controladores Lógicos Programables/MASB 5

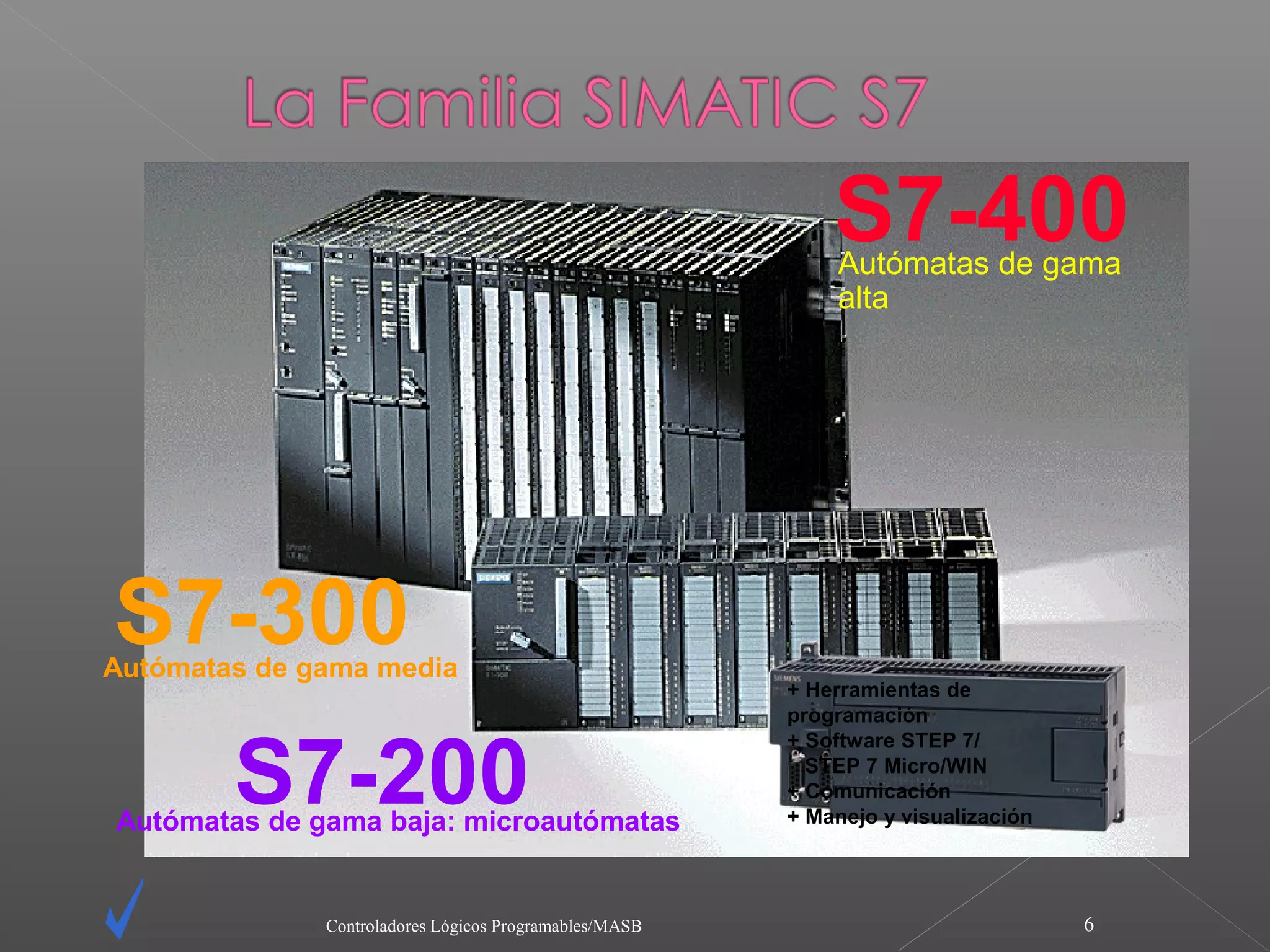

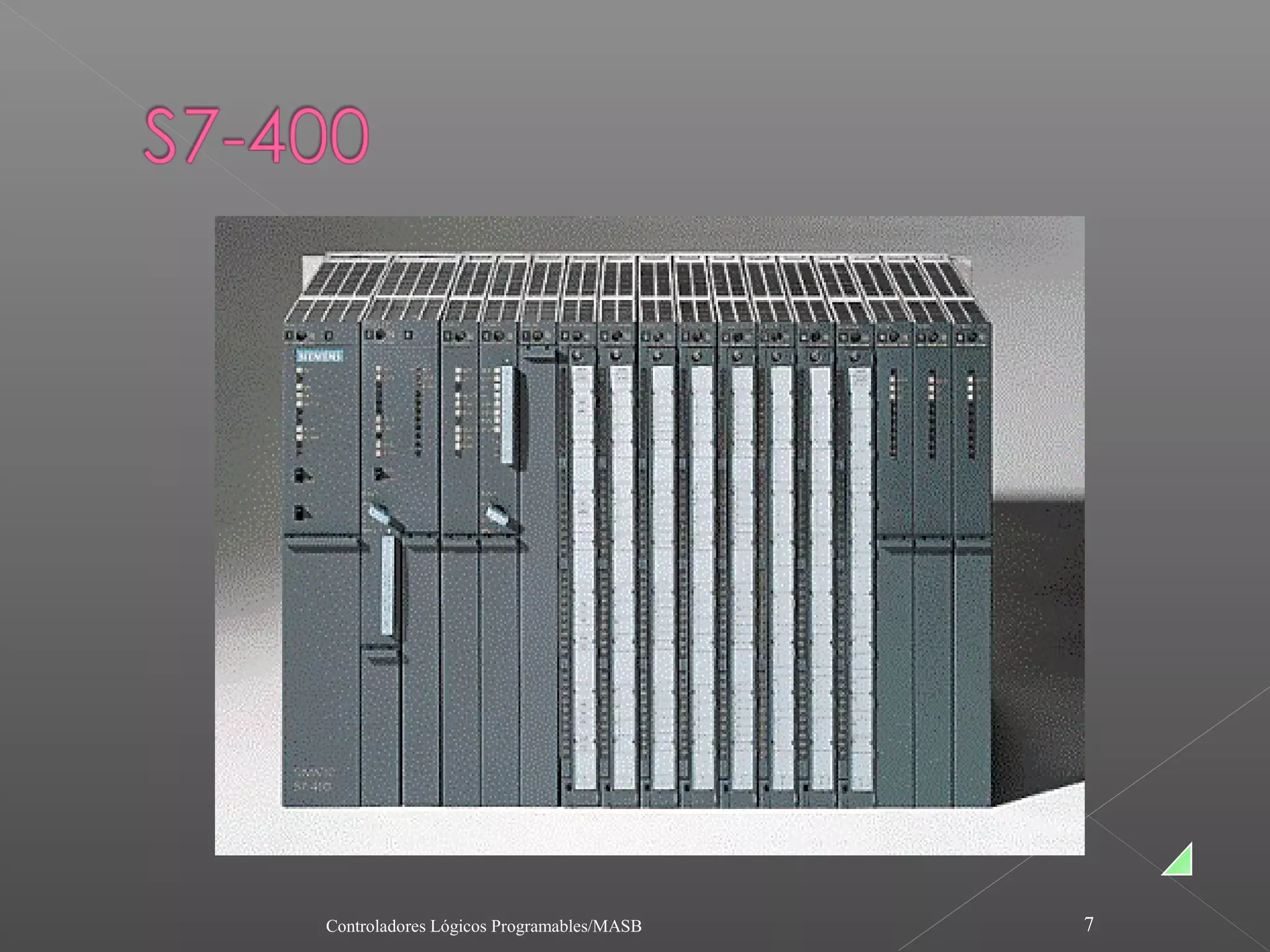

6. S7-400
Autómatas de gama
alta

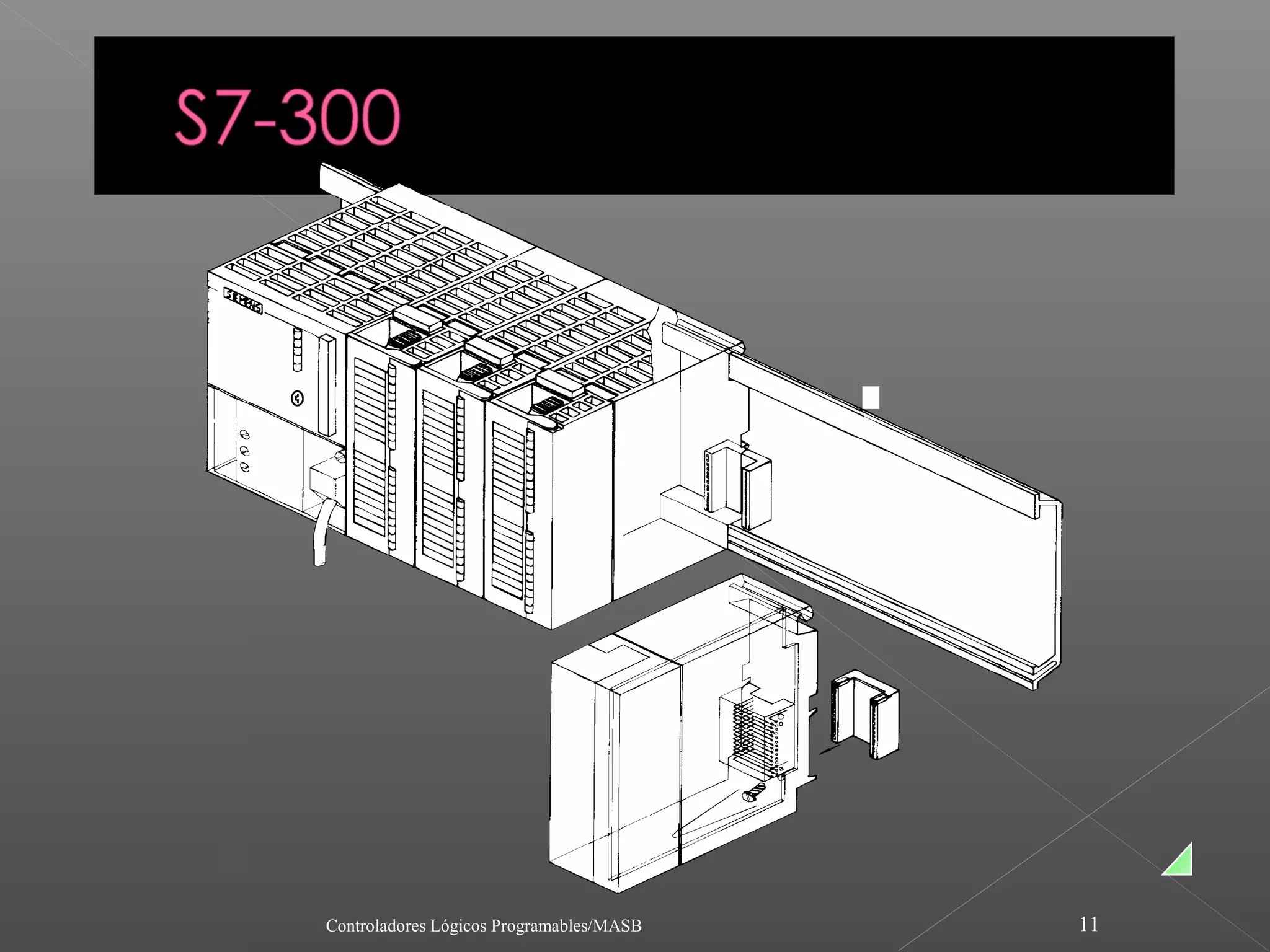

S7-300
Autómatas de gama media
+ Herramientas de
programación
S7-200
+ Software STEP 7/
STEP 7 Micro/WIN
+ Comunicación
Autómatas de gama baja: microautómatas + Manejo y visualización
Controladores Lógicos Programables/MASB 6
8. PS CPU SM: SM: SM: SM: CP FM SM IM
DI DO AI AO
Controladores Lógicos Programables/MASB 8

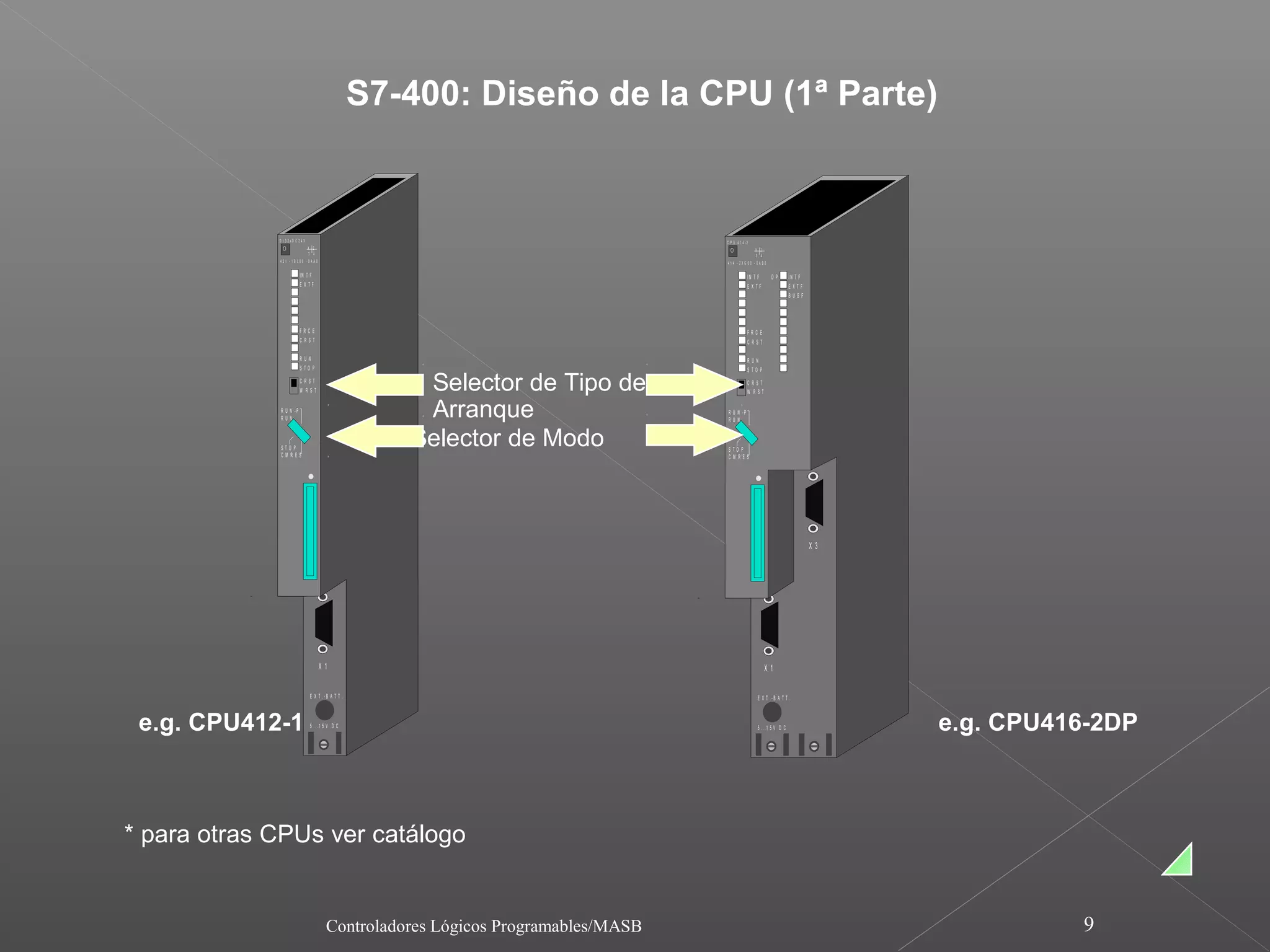

9. S7-400: Diseño de la CPU (1ª Parte)
D I 32xD C 24V C P U 4 1 4 -2
X 2 X 2
3 4 3 4
421 - 1BL00 - 0AA0 414 - 2XG 00 - 0AB0
IN T F IN T F DP IN T F
EXTF EXTF EXTF
BUSF
FRCE FRCE
CRST CRST
RUN RUN
STO P STO P
CRST
W RST Selector de Tipo de CRST
W RST
R U N -P
RUN Arranque R U N -P
RUN
STO P
CM R ES
Selector de Modo STO P
CM RES
X3
X1 X1
E X T .-B A T T . E X T .-B A T T .
e.g. CPU412-1 5 ...1 5 V D C 5 ...1 5 V D C e.g. CPU416-2DP
* para otras CPUs ver catálogo
Controladores Lógicos Programables/MASB 9

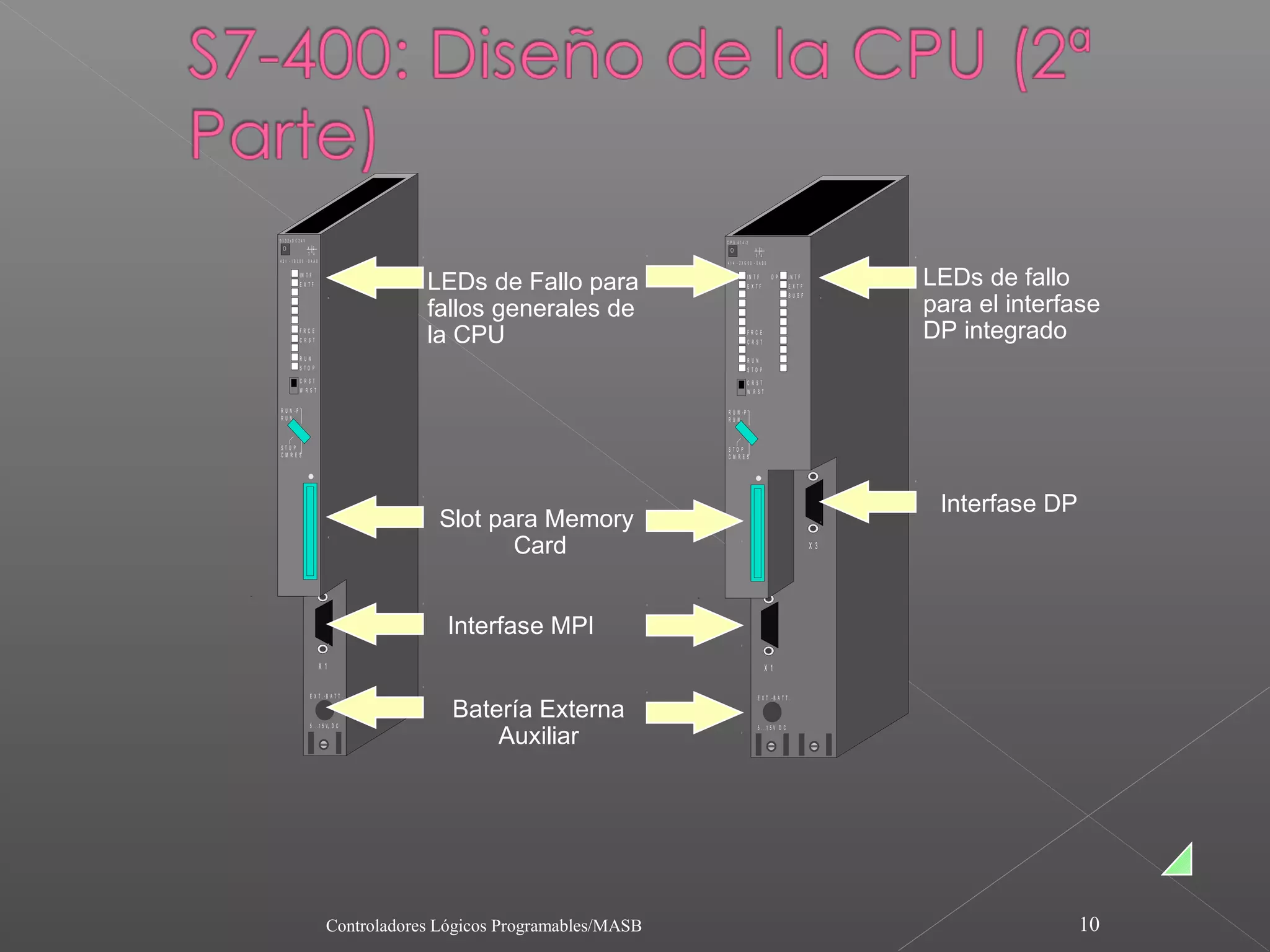

10. D I 32xD C 24V C P U 4 1 4 -2
X 2 X 2
3 4 3 4
421 - 1BL00 - 0AA0 414 - 2XG 00 - 0AB0
IN T F
EXTF LEDs de Fallo para IN T F
EXTF
DP IN T F
EXTF LEDs de fallo
BUSF
fallos generales de para el interfase
FRCE
CRST la CPU FRCE
CRST
DP integrado
RUN RUN
STO P STO P
CRST CRST
W RST W RST
R U N -P R U N -P
RUN RUN
STO P STO P
CM R ES CM RES
Interfase DP
Slot para Memory
Card X3
Interfase MPI
X1 X1
E X T .-B A T T . E X T .-B A T T .
5 ...1 5 V D C
Batería Externa
5 ...1 5 V D C
Auxiliar
Controladores Lógicos Programables/MASB 10
12. 12
CP:
- Punto-a-Punto
- PROFIBUS
- Ethernet Industrial
FM:
- Contaje
SM:
AO
- Posicionamiento
- Control en
Lazo Cerrado
SM:
AI
Controladores Lógicos Programables/MASB
SM:
DO
SM:
(opcional) DI
CPUIM
(opcional)
PS
13. SIMATIC S7-
200
La Familia de Micro-PLCs con
calidad SIMATIC
Controladores Lógicos Programables/MASB 13

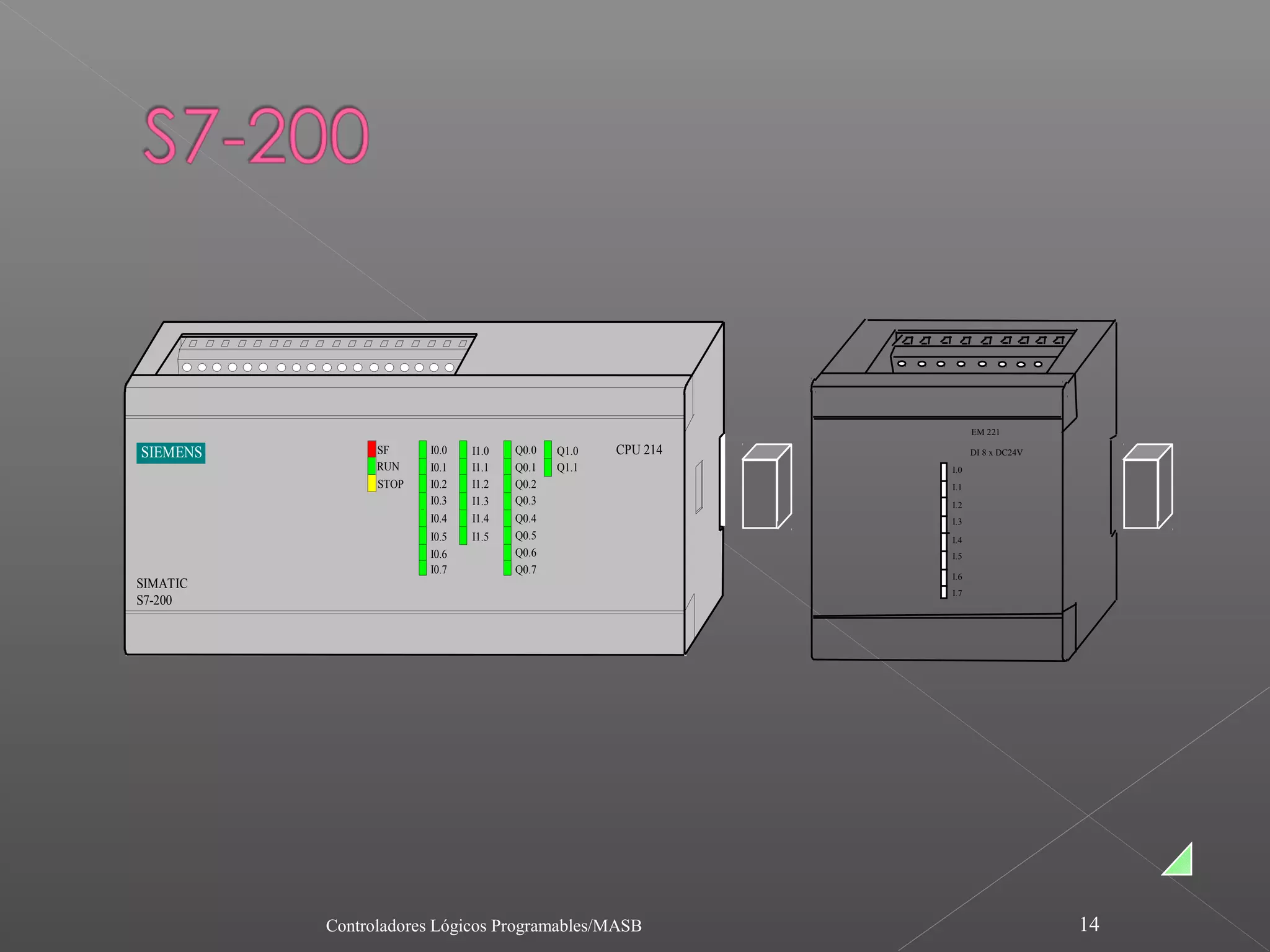

14. EM 221
SIEMENS SF I0.0 I1.0 Q0.0 Q1.0 CPU 214 DI 8 x DC24V
RUN I0.1 I1.1 Q0.1 Q1.1 I.0
STOP I0.2 I1.2 Q0.2 I.1
I0.3 I1.3 Q0.3 I.2
I0.4 I1.4 Q0.4 I.3
I0.5 I1.5 Q0.5 I.4
I0.6 Q0.6 I.5
I0.7 Q0.7
I.6
SIMATIC
I.7
S7-200
Controladores Lógicos Programables/MASB 14
15. CP242 - 2
EM EM CP
Controladores Lógicos Programables/MASB 15

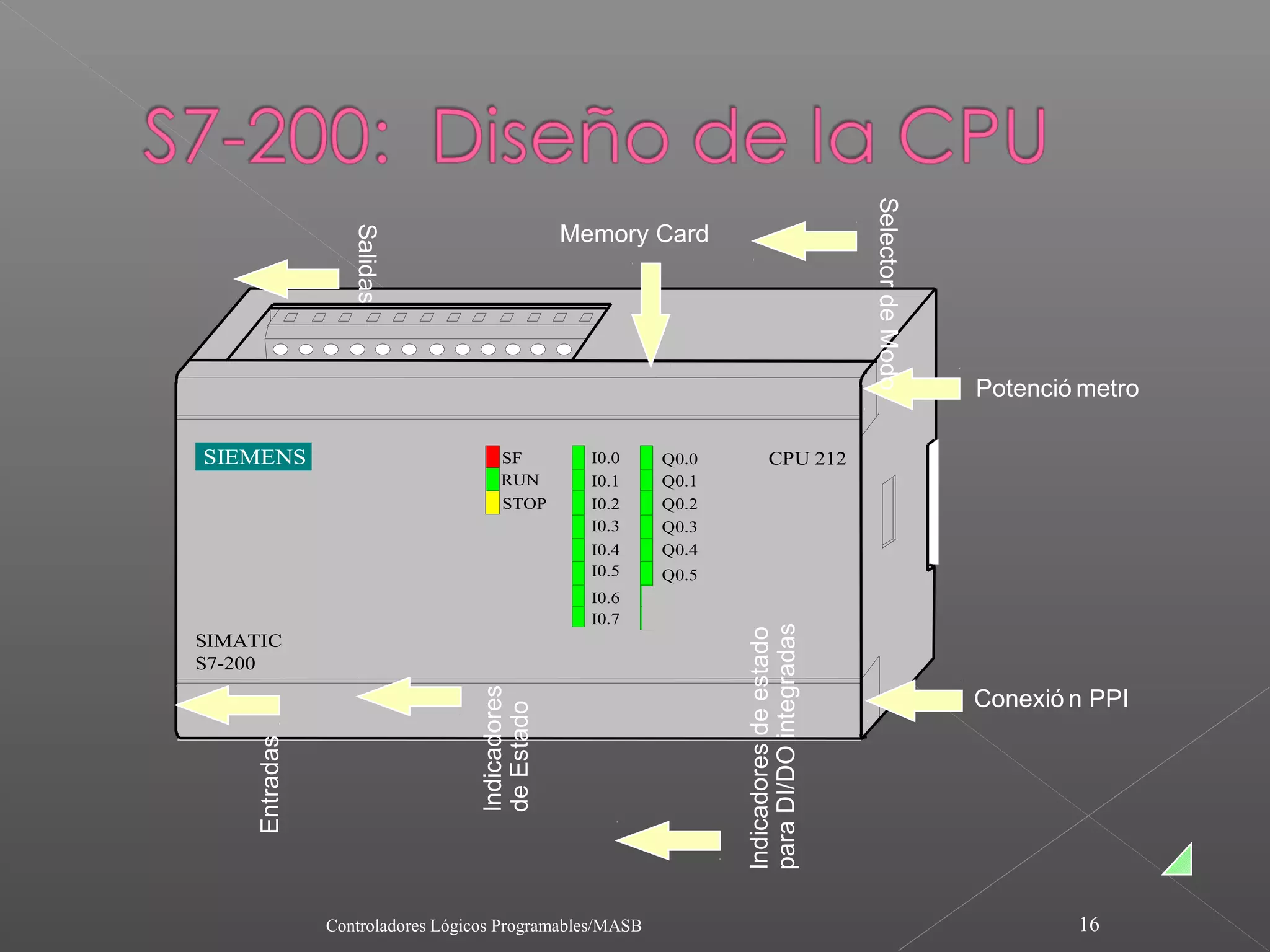

16. Selector de Modo
Salidas
Memory Card
Potenció metro
SIEMENS SF I0.0 Q0.0 CPU 212
RUN I0.1 Q0.1
STOP I0.2 Q0.2
I0.3 Q0.3
I0.4 Q0.4
I0.5 Q0.5
I0.6
I0.7
para DI/DO integradas
Indicadores de estado
SIMATIC
S7-200
Indicadores
Conexió n PPI
de Estado
Entradas
Controladores Lógicos Programables/MASB 16

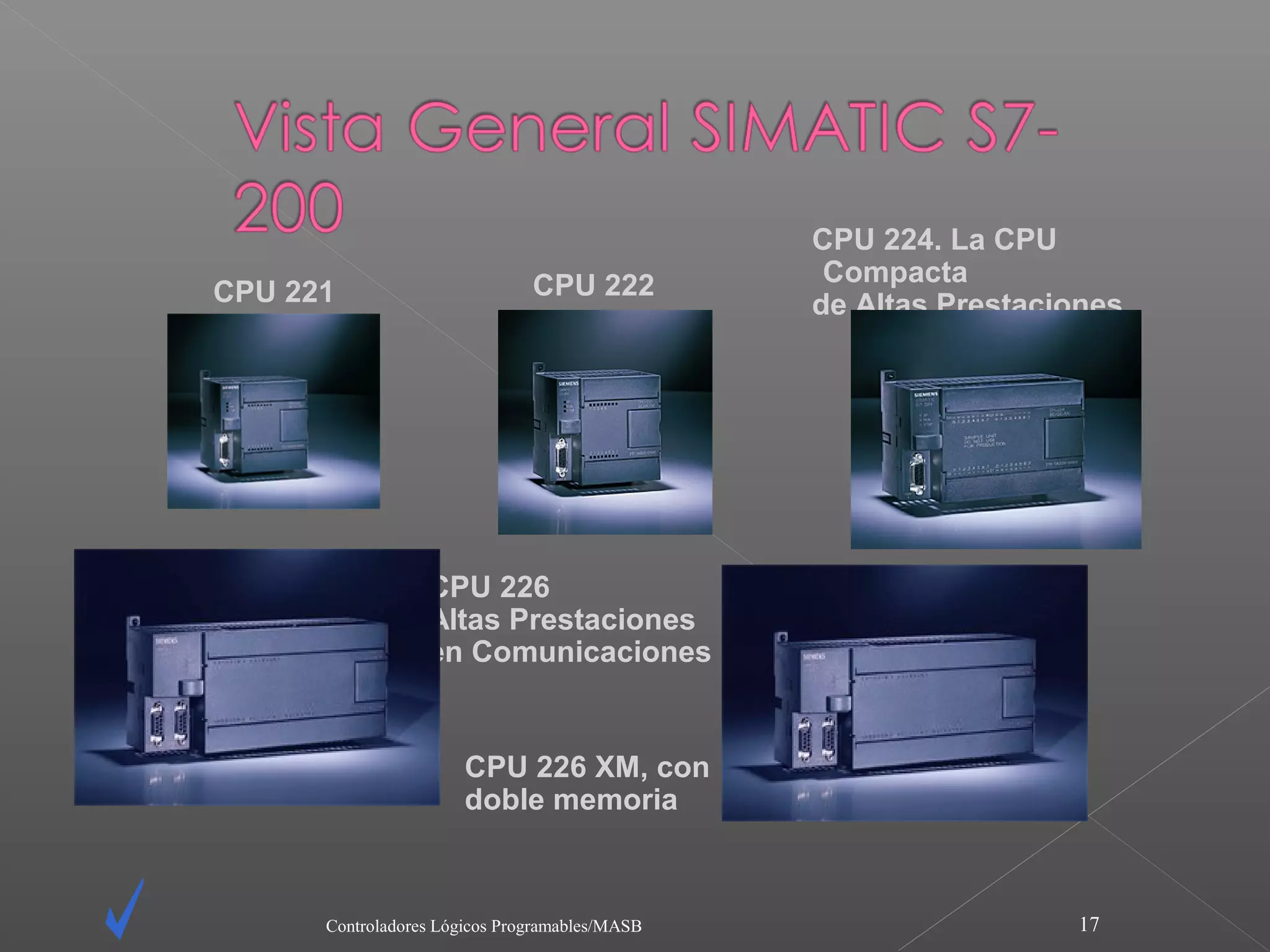

17. CPU 224. La CPU
CPU 222 Compacta
CPU 221 de Altas Prestaciones
CPU 226
Altas Prestaciones
en Comunicaciones
CPU 226 XM, con
doble memoria
Controladores Lógicos Programables/MASB 17

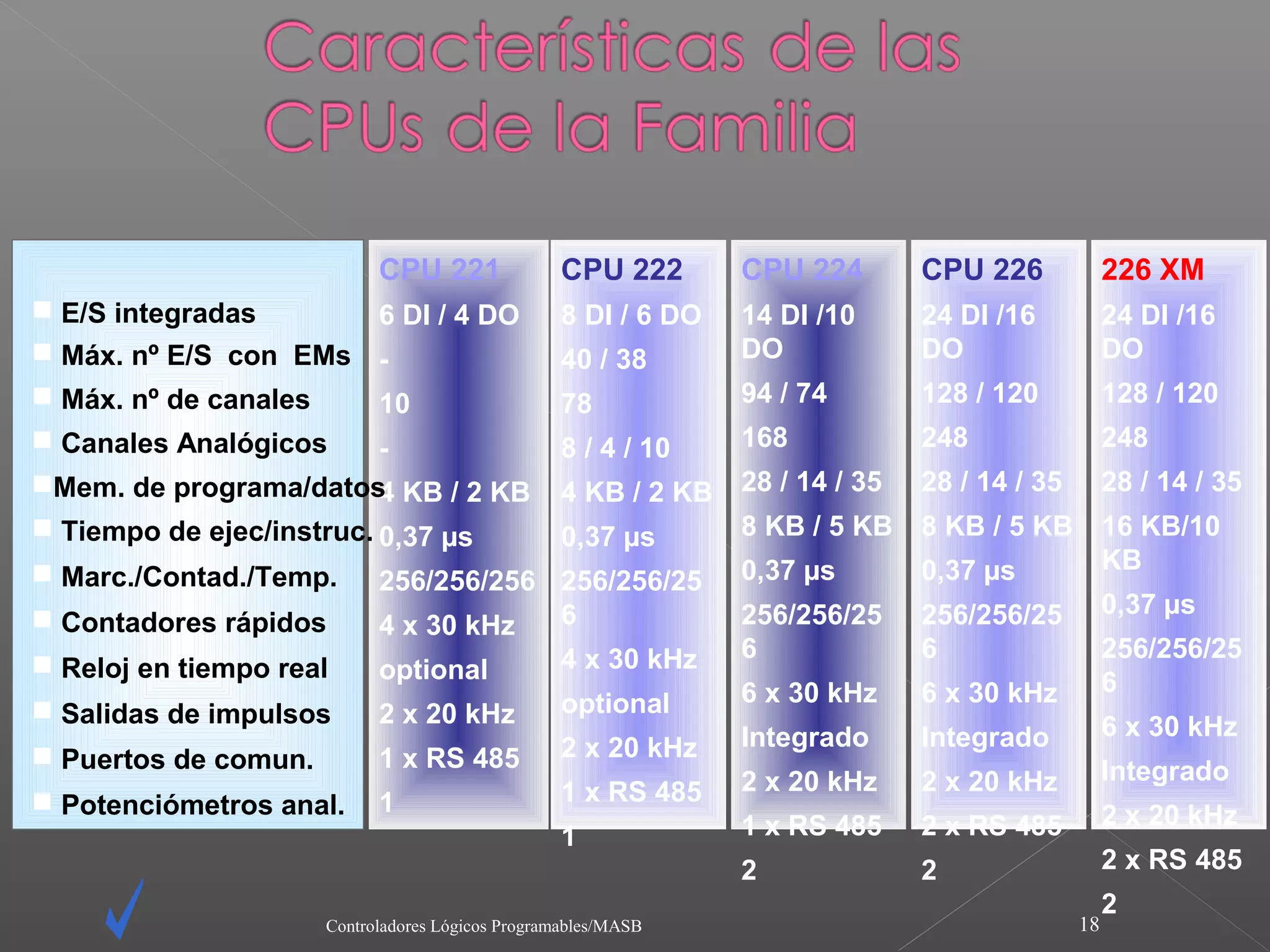

18. CPU 221 CPU 222 CPU 224 CPU 226 226 XM
E/S integradas 6 DI / 4 DO 8 DI / 6 DO 14 DI /10 24 DI /16 24 DI /16
Máx. nº E/S con EMs - 40 / 38 DO DO DO
Máx. nº de canales 10 78 94 / 74 128 / 120 128 / 120
Canales Analógicos - 8 / 4 / 10 168 248 248
Mem. de programa/datos KB / 2 KB
4 4 KB / 2 KB 28 / 14 / 35 28 / 14 / 35 28 / 14 / 35
Tiempo de ejec/instruc. 0,37 µs 0,37 µs 8 KB / 5 KB 8 KB / 5 KB 16 KB/10
0,37 µs 0,37 µs KB
Marc./Contad./Temp. 256/256/256 256/256/25
6 256/256/25 256/256/25 0,37 µs
Contadores rápidos 4 x 30 kHz
4 x 30 kHz 6 6 256/256/25
Reloj en tiempo real optional
6 x 30 kHz 6 x 30 kHz 6
Salidas de impulsos 2 x 20 kHz optional
Integrado Integrado 6 x 30 kHz
Puertos de comun. 1 x RS 485 2 x 20 kHz
2 x 20 kHz 2 x 20 kHz Integrado
Potenciómetros anal. 1 1 x RS 485
1 x RS 485 2 x RS 485 2 x 20 kHz
1
2 2 2 x RS 485
2
Controladores Lógicos Programables/MASB 18

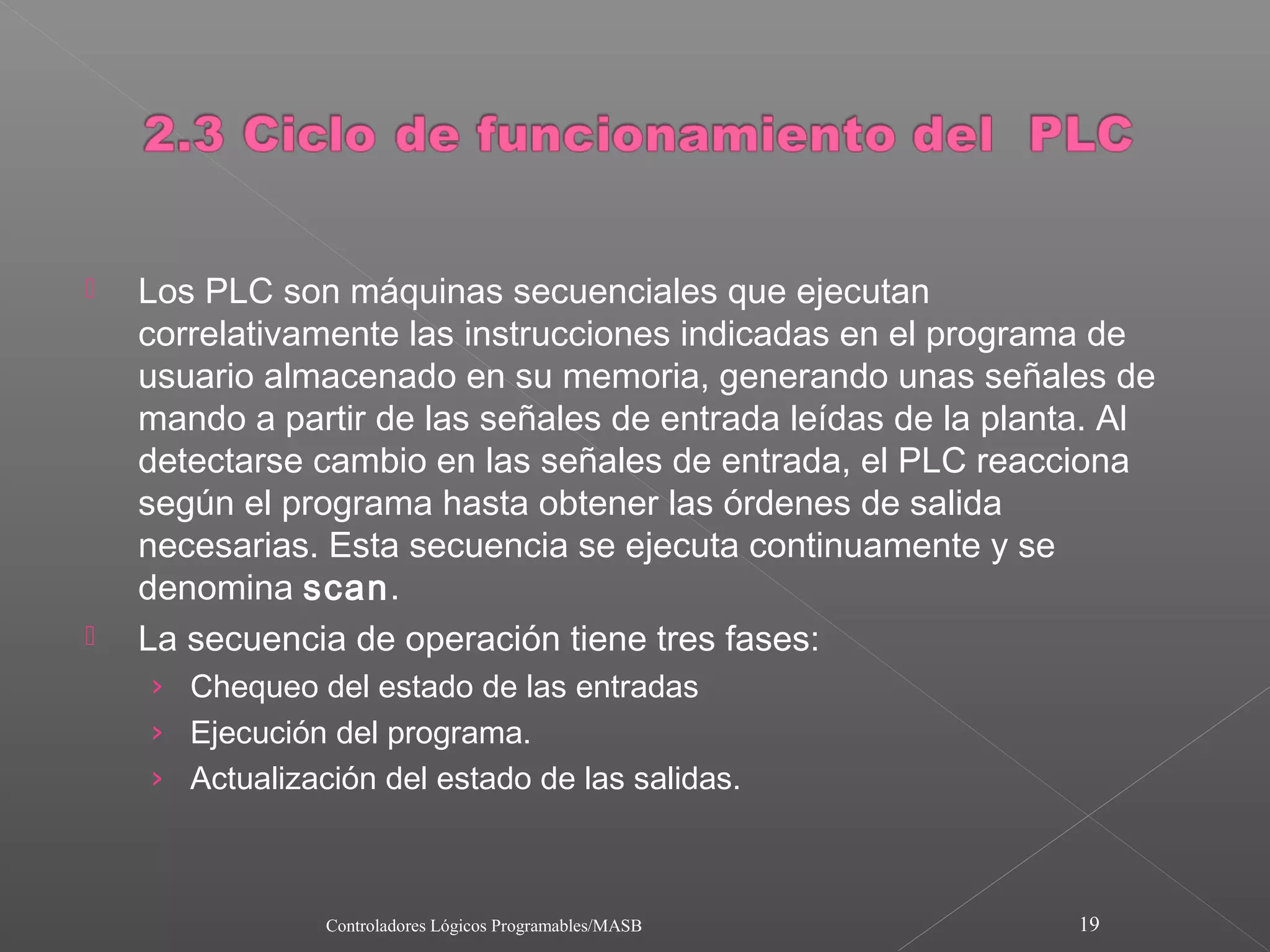

19. Los PLC son máquinas secuenciales que ejecutan
correlativamente las instrucciones indicadas en el programa de
usuario almacenado en su memoria, generando unas señales de
mando a partir de las señales de entrada leídas de la planta. Al
detectarse cambio en las señales de entrada, el PLC reacciona
según el programa hasta obtener las órdenes de salida
necesarias. Esta secuencia se ejecuta continuamente y se
denomina scan.
La secuencia de operación tiene tres fases:
› Chequeo del estado de las entradas
› Ejecución del programa.
› Actualización del estado de las salidas.
Controladores Lógicos Programables/MASB 19

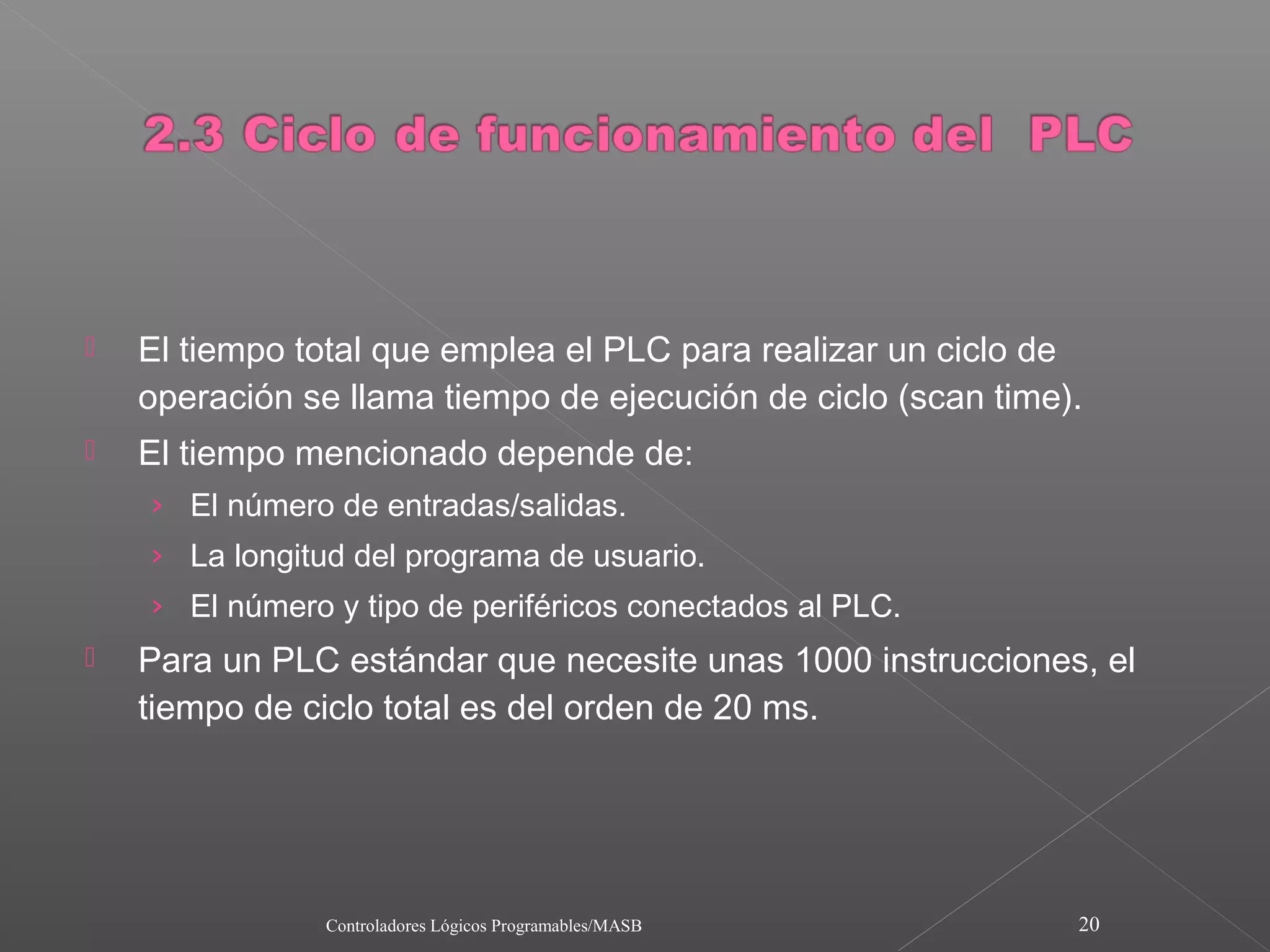

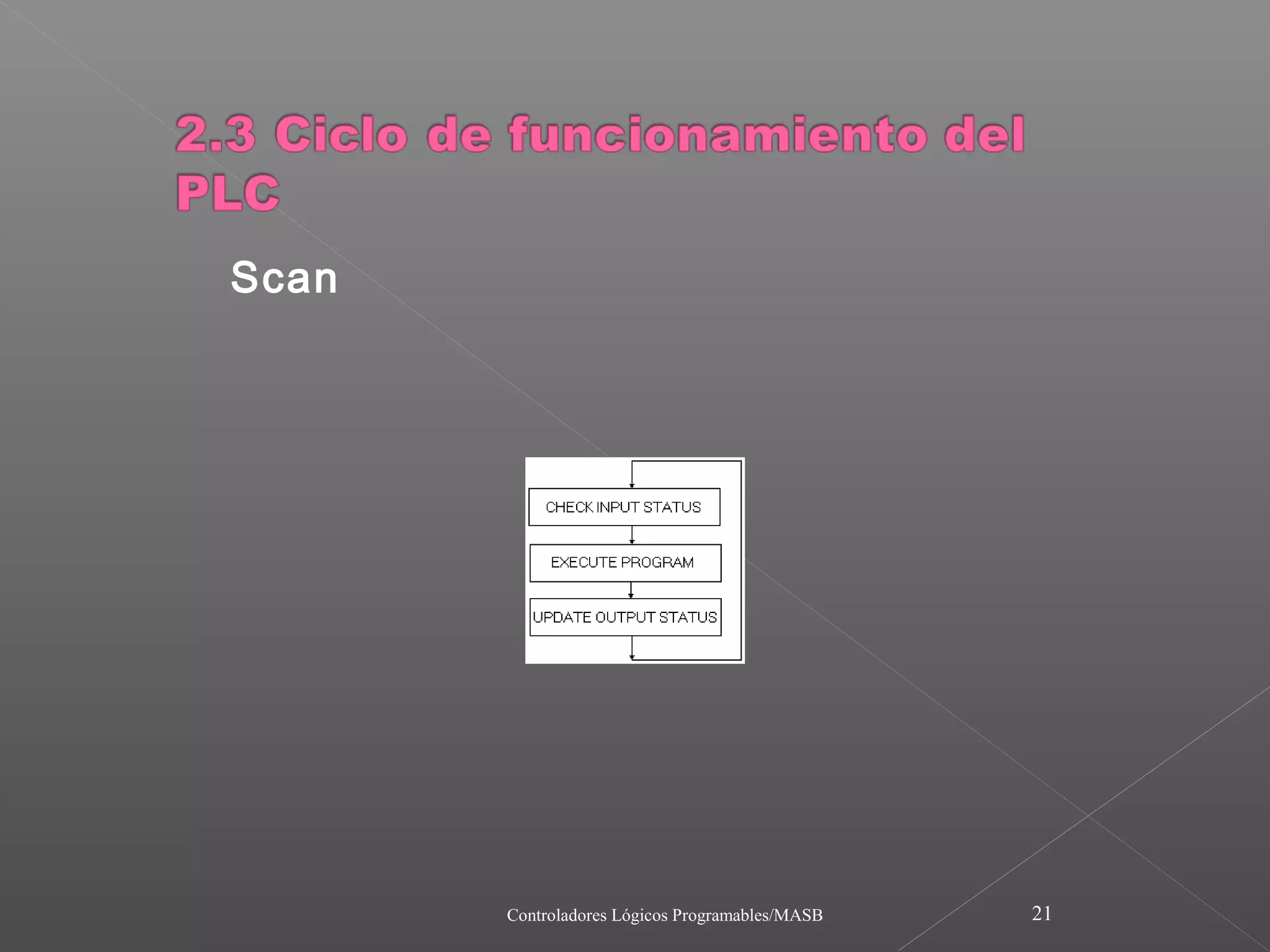

20. El tiempo total que emplea el PLC para realizar un ciclo de
operación se llama tiempo de ejecución de ciclo (scan time).
El tiempo mencionado depende de:
› El número de entradas/salidas.
› La longitud del programa de usuario.
› El número y tipo de periféricos conectados al PLC.
Para un PLC estándar que necesite unas 1000 instrucciones, el
tiempo de ciclo total es del orden de 20 ms.
Controladores Lógicos Programables/MASB 20

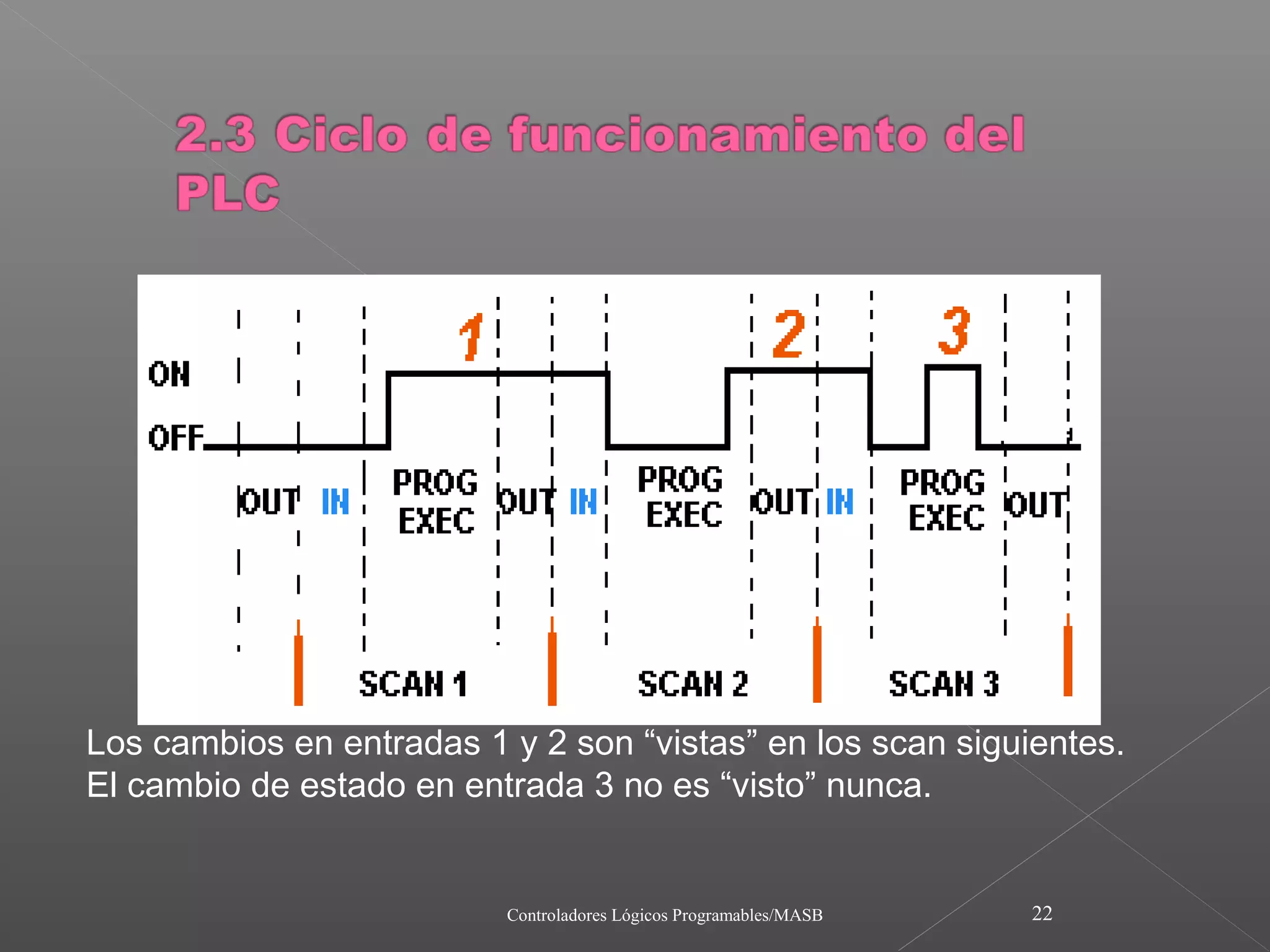

22. Los cambios en entradas 1 y 2 son “vistas” en los scan siguientes.
El cambio de estado en entrada 3 no es “visto” nunca.
Controladores Lógicos Programables/MASB 22

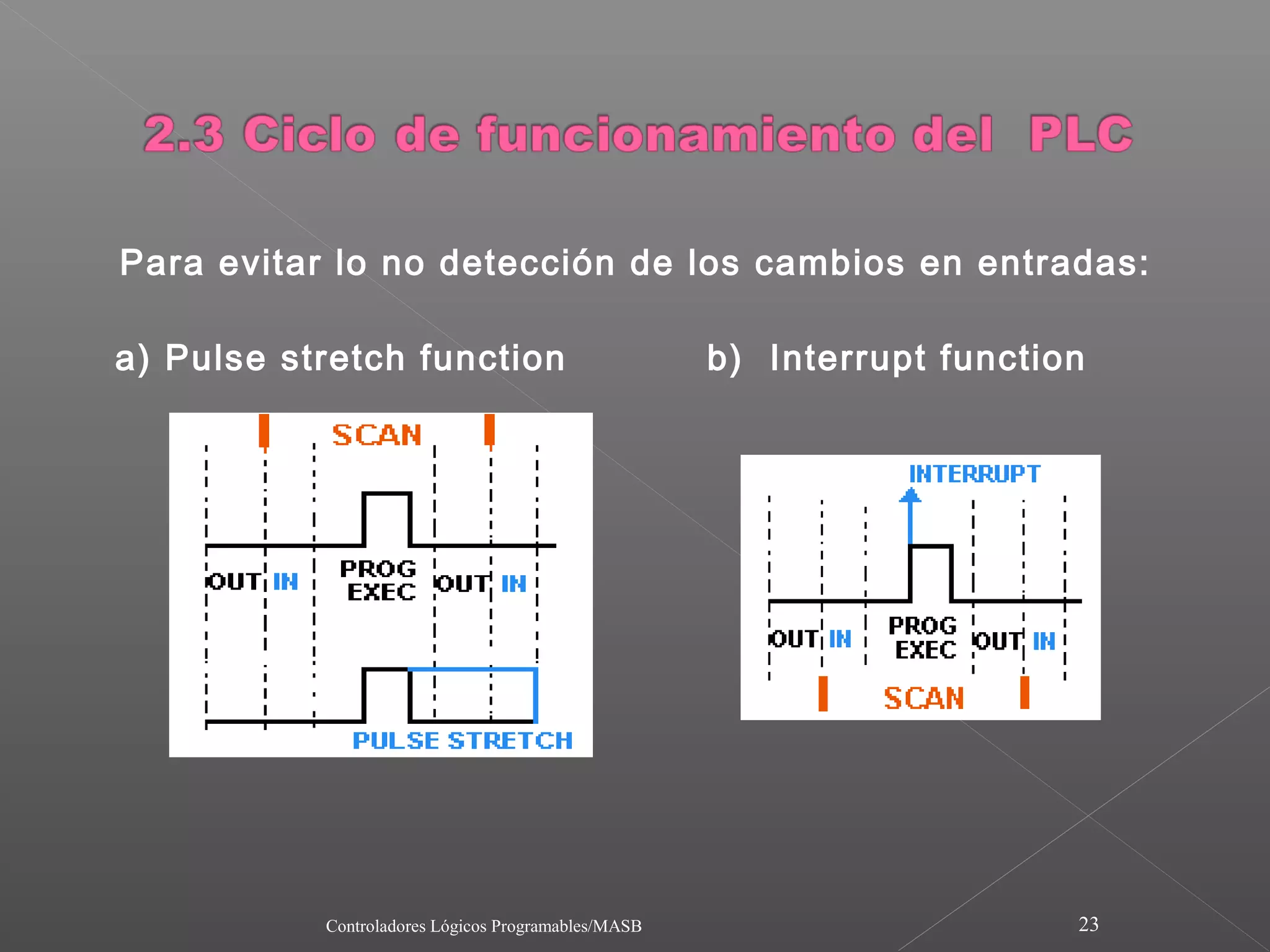

23. Para evitar lo no detección de los cambios en entradas:
a) Pulse stretch function b) Interrupt function
Controladores Lógicos Programables/MASB 23

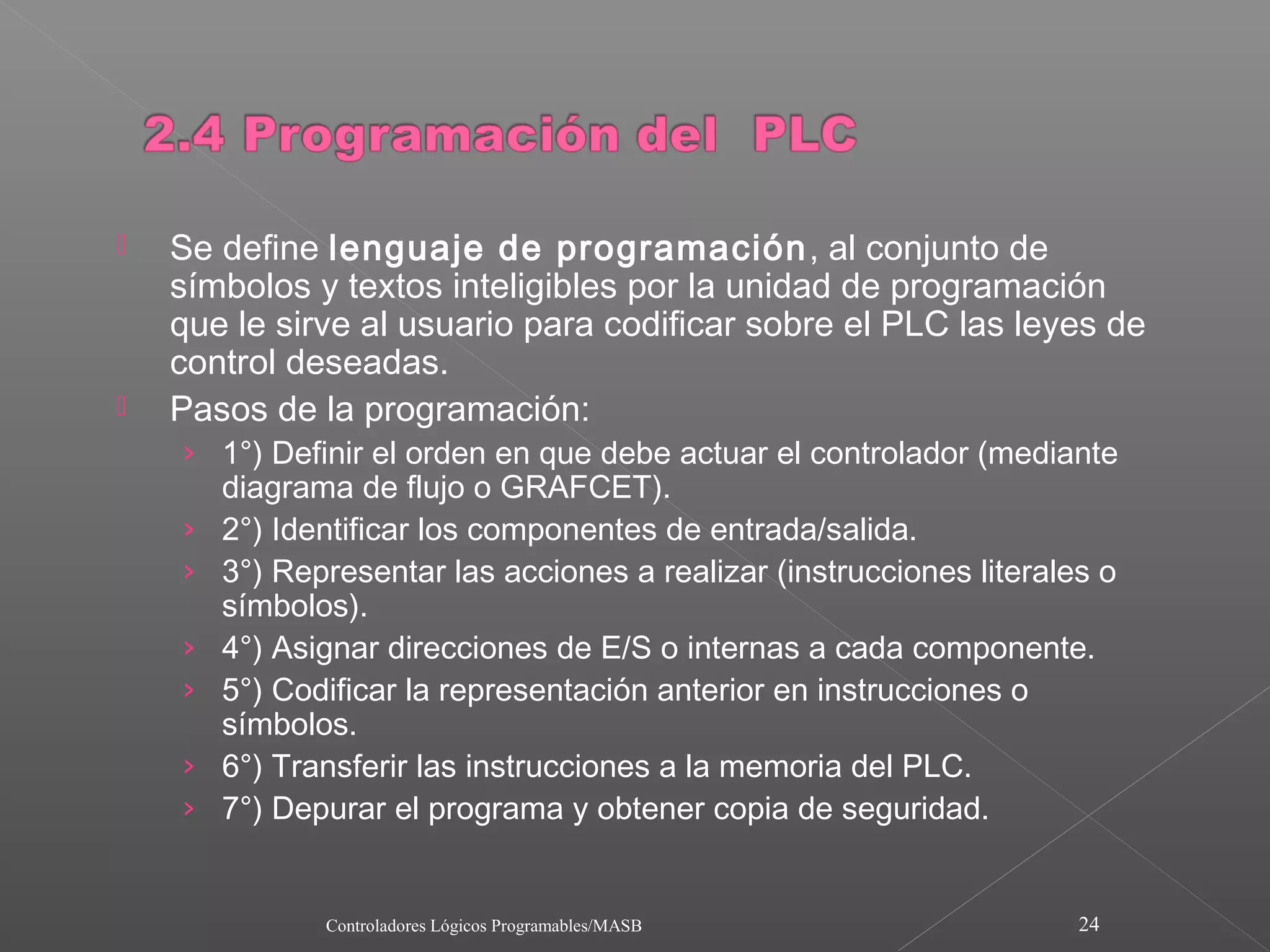

24. Se define lenguaje de programación , al conjunto de
símbolos y textos inteligibles por la unidad de programación
que le sirve al usuario para codificar sobre el PLC las leyes de
control deseadas.
Pasos de la programación:
› 1°) Definir el orden en que debe actuar el controlador (mediante
diagrama de flujo o GRAFCET).
› 2°) Identificar los componentes de entrada/salida.
› 3°) Representar las acciones a realizar (instrucciones literales o
símbolos).
› 4°) Asignar direcciones de E/S o internas a cada componente.
› 5°) Codificar la representación anterior en instrucciones o
símbolos.
› 6°) Transferir las instrucciones a la memoria del PLC.
› 7°) Depurar el programa y obtener copia de seguridad.
Controladores Lógicos Programables/MASB 24

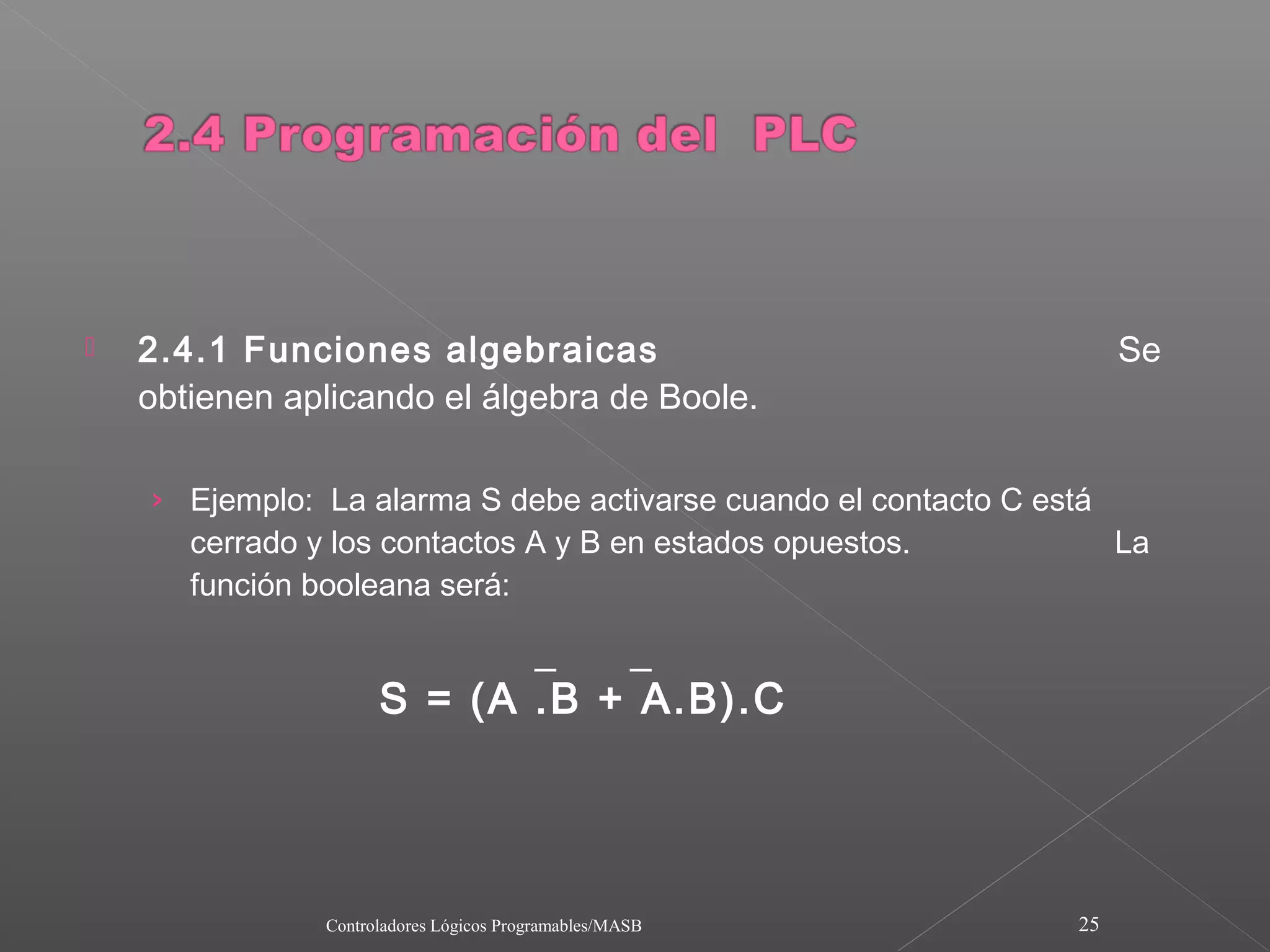

25. 2.4.1 Funciones algebraicas Se
obtienen aplicando el álgebra de Boole.
› Ejemplo: La alarma S debe activarse cuando el contacto C está
cerrado y los contactos A y B en estados opuestos. La
función booleana será:
_ _
S = (A .B + A.B).C
Controladores Lógicos Programables/MASB 25

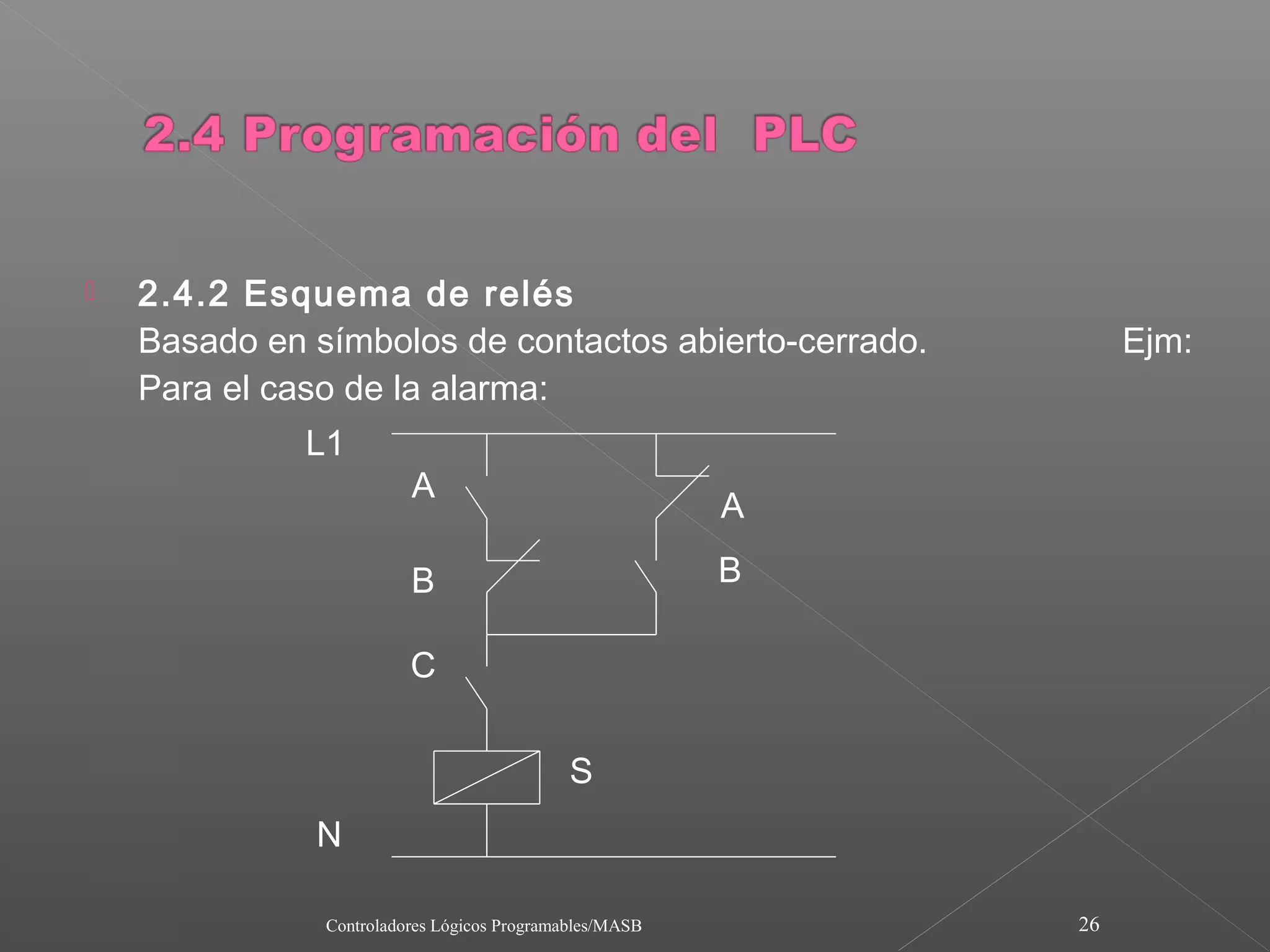

26. 2.4.2 Esquema de relés
Basado en símbolos de contactos abierto-cerrado. Ejm:
Para el caso de la alarma:
L1
A
A
B B
C
S
N
Controladores Lógicos Programables/MASB 26

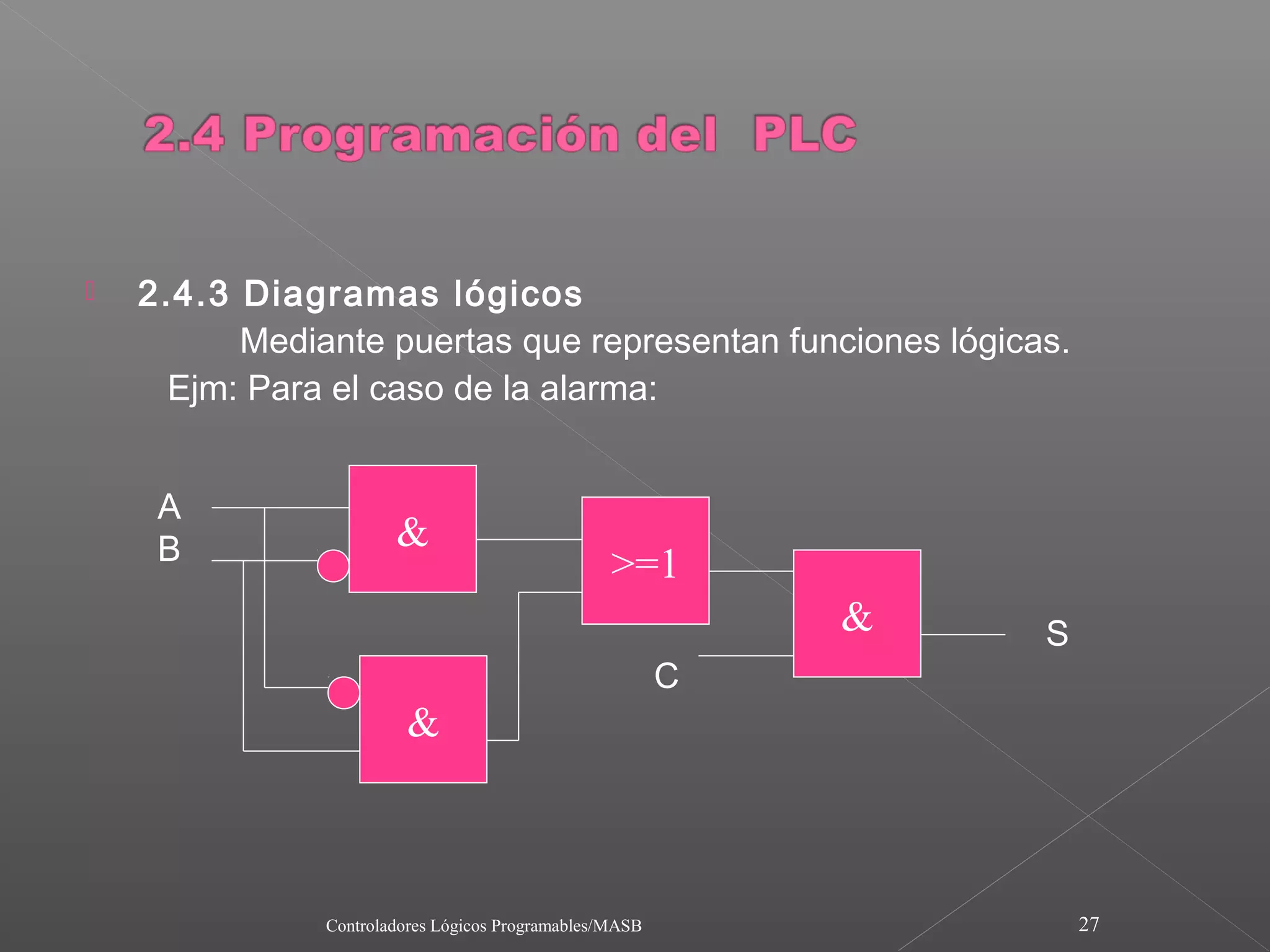

27. 2.4.3 Diagramas lógicos
Mediante puertas que representan funciones lógicas.
Ejm: Para el caso de la alarma:
A
B &
>=1
& S
C
&
Controladores Lógicos Programables/MASB 27

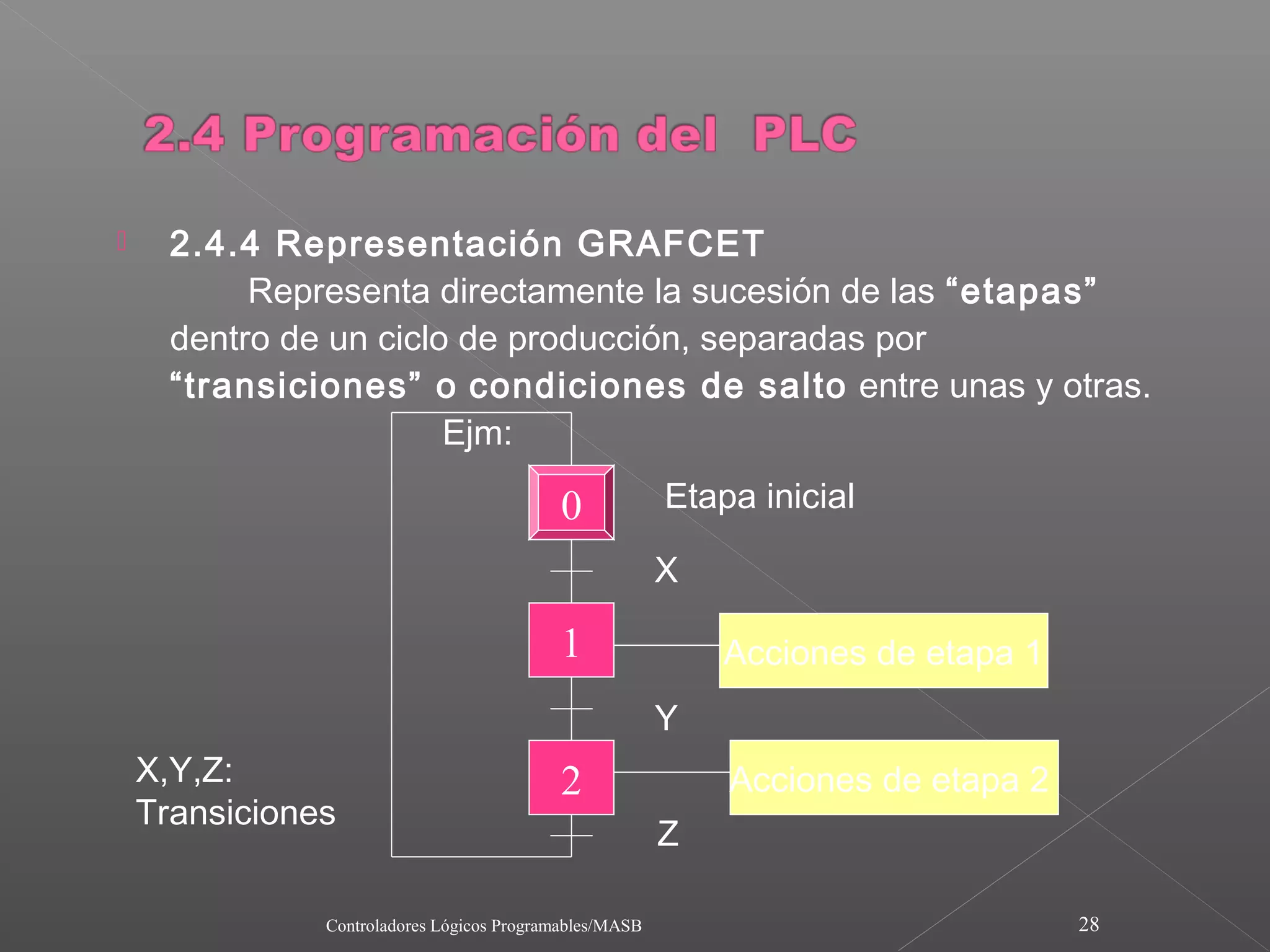

28. 2.4.4 Representación GRAFCET
Representa directamente la sucesión de las “etapas”
dentro de un ciclo de producción, separadas por
“transiciones” o condiciones de salto entre unas y otras.
Ejm:
0 Etapa inicial
X
1 Acciones de etapa 1
Y
X,Y,Z: 2 Acciones de etapa 2
Transiciones
Z
Controladores Lógicos Programables/MASB 28

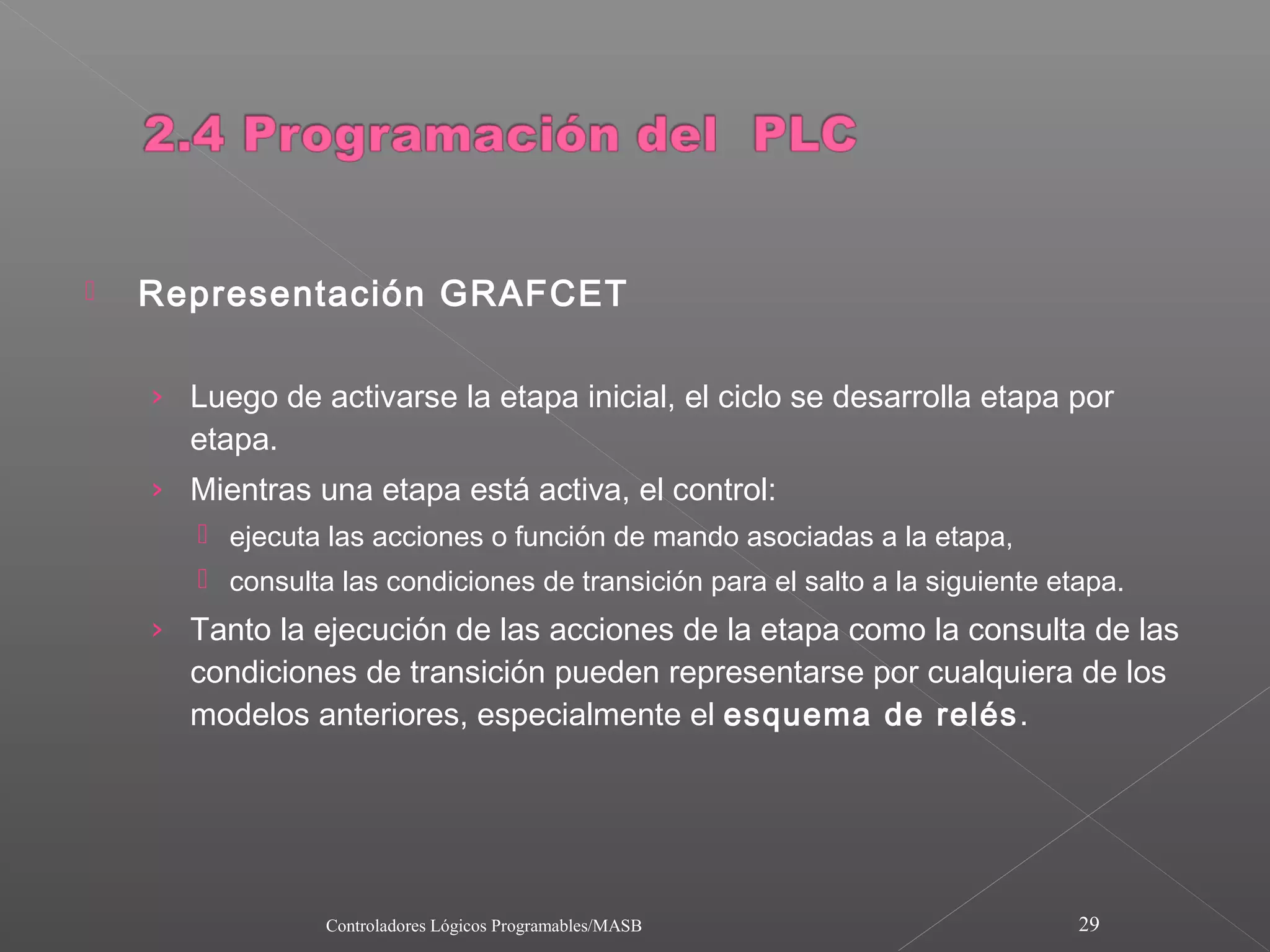

29. Representación GRAFCET
› Luego de activarse la etapa inicial, el ciclo se desarrolla etapa por
etapa.
› Mientras una etapa está activa, el control:
ejecuta las acciones o función de mando asociadas a la etapa,
consulta las condiciones de transición para el salto a la siguiente etapa.
› Tanto la ejecución de las acciones de la etapa como la consulta de las
condiciones de transición pueden representarse por cualquiera de los
modelos anteriores, especialmente el esquema de relés .
Controladores Lógicos Programables/MASB 29
30. La función de la interfaz es enlazar dos componentes a nivel de
hardware y a nivel de código.
De acuerdo al sentido del enlace hay dos tipos:
› Unidireccionales: Transferencia de información en un solo sentido.
› Bidireccionales: Transferencia en ambos sentidos: half-duplex o full-
duplex.
Dependiendo del tipo de señales que emplee, se tiene:
› Todo-nada: Un solo bit.
› Analógicos: 0 - 10 V, 4 - 20 mA.
› Digitales: 8, 16,...bits.
Existen interfaces específicas que permiten la conexión con
elementos o procesos particulares de la planta, realizando
funciones que van desde la lectura de termocuplas hasta la
presentación de información y control SCADA.
Controladores Lógicos Programables/MASB 30
31. De entrada
Controladores Lógicos Programables/MASB 31

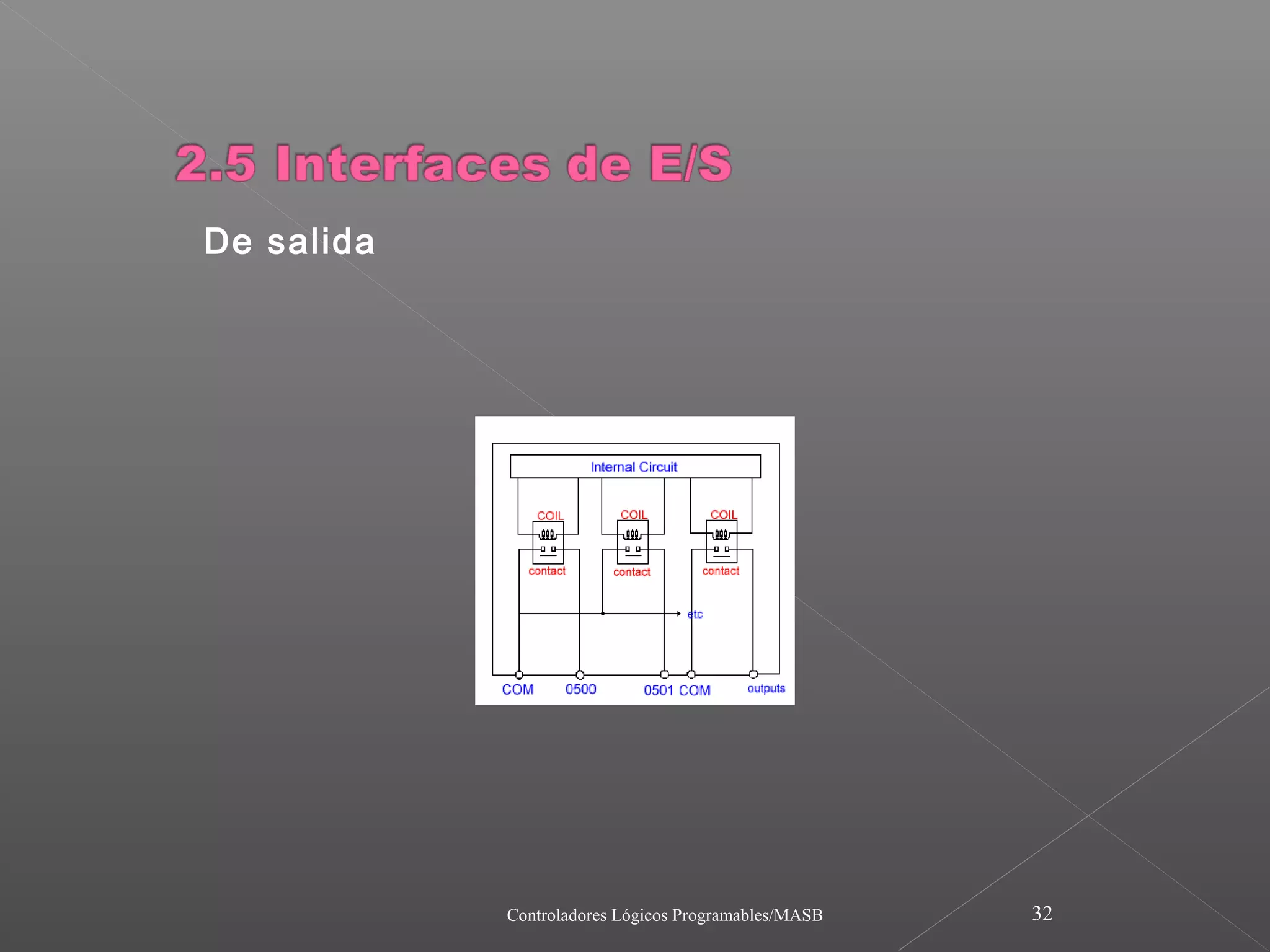

32. De salida
Controladores Lógicos Programables/MASB 32

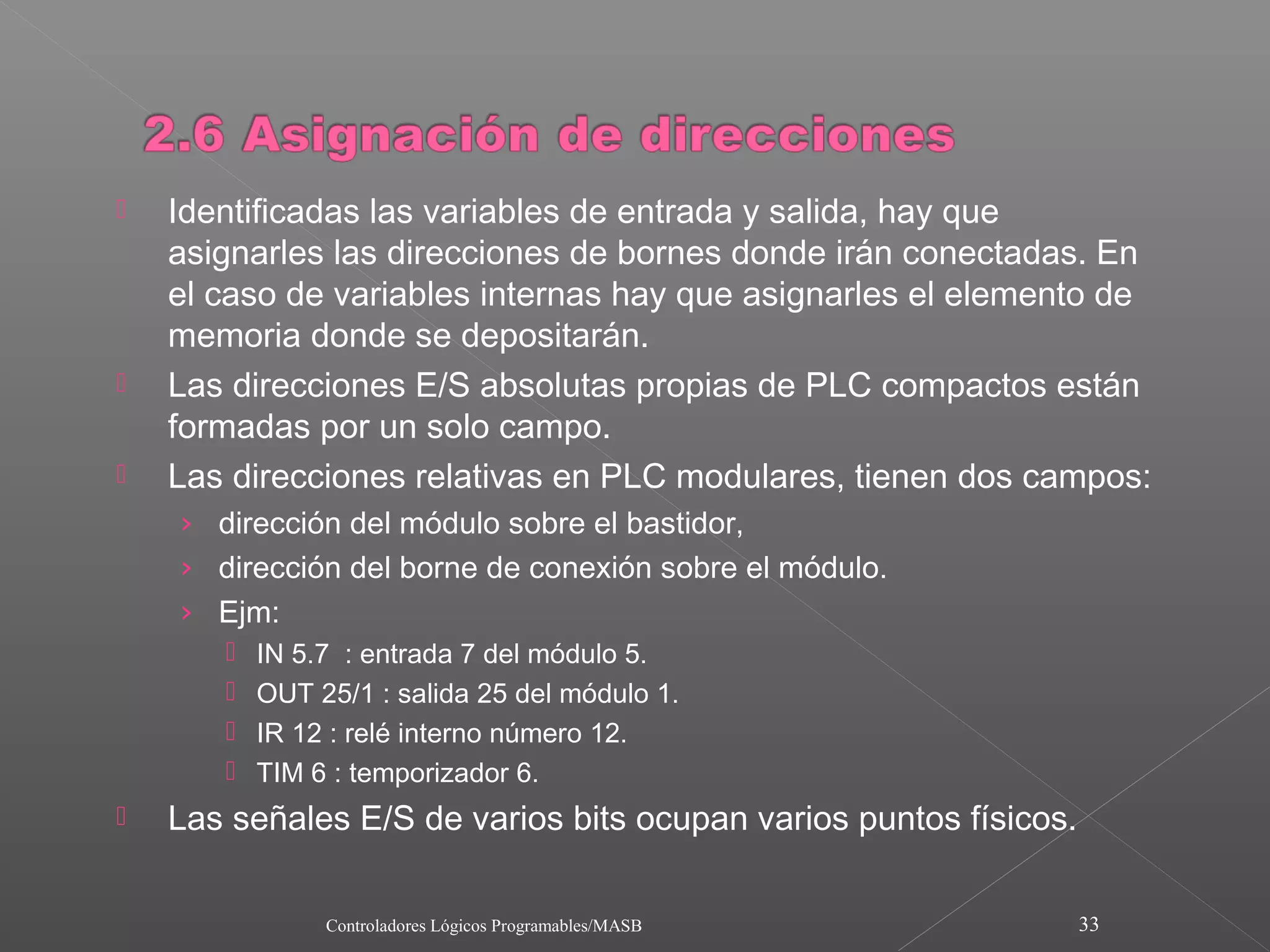

33. Identificadas las variables de entrada y salida, hay que
asignarles las direcciones de bornes donde irán conectadas. En
el caso de variables internas hay que asignarles el elemento de
memoria donde se depositarán.
Las direcciones E/S absolutas propias de PLC compactos están
formadas por un solo campo.
Las direcciones relativas en PLC modulares, tienen dos campos:
› dirección del módulo sobre el bastidor,
› dirección del borne de conexión sobre el módulo.
› Ejm:
IN 5.7 : entrada 7 del módulo 5.
OUT 25/1 : salida 25 del módulo 1.
IR 12 : relé interno número 12.
TIM 6 : temporizador 6.
Las señales E/S de varios bits ocupan varios puntos físicos.
Controladores Lógicos Programables/MASB 33

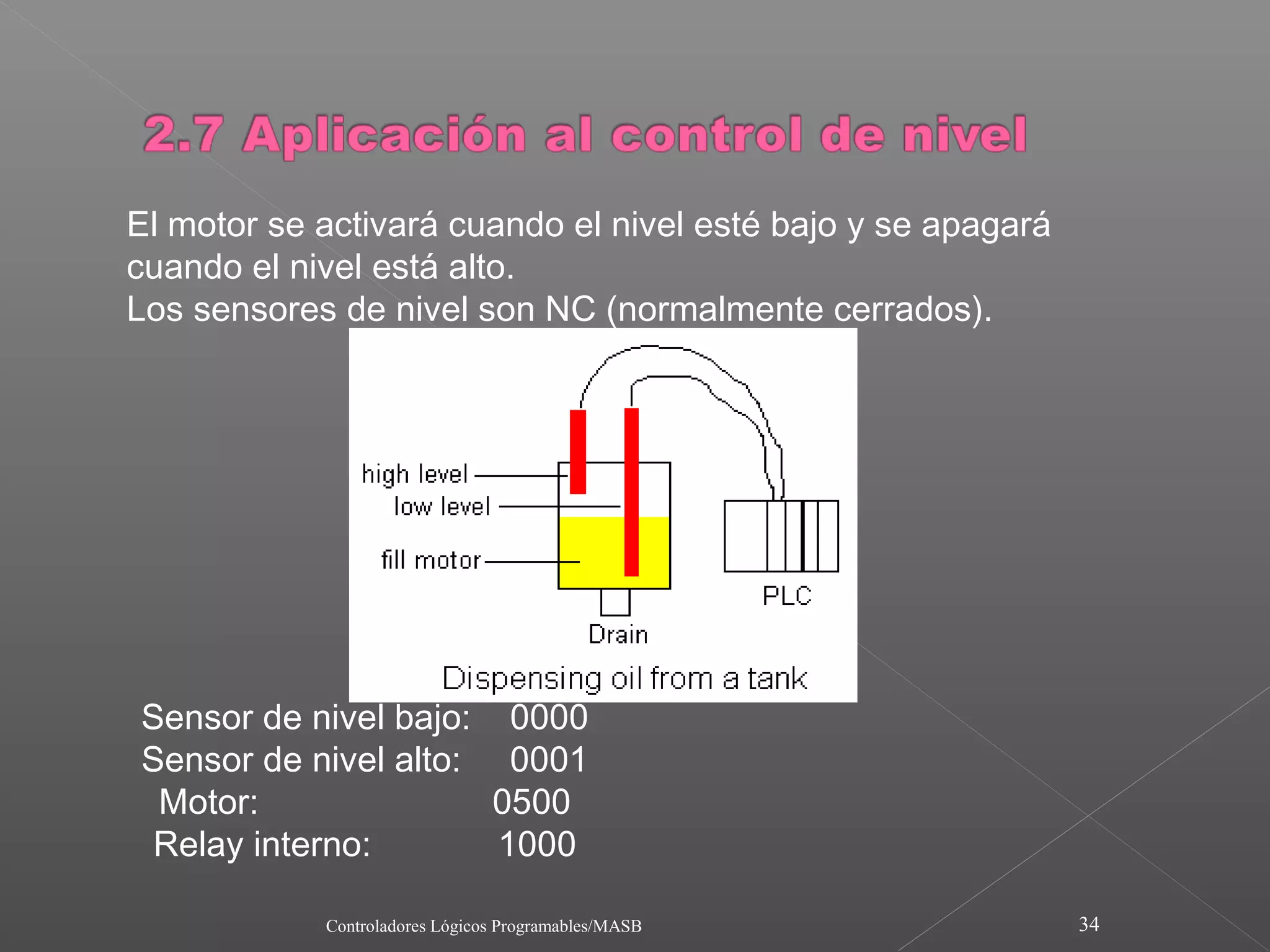

34. El motor se activará cuando el nivel esté bajo y se apagará
cuando el nivel está alto.
Los sensores de nivel son NC (normalmente cerrados).
Sensor de nivel bajo: 0000
Sensor de nivel alto: 0001
Motor: 0500
Relay interno: 1000
Controladores Lógicos Programables/MASB 34

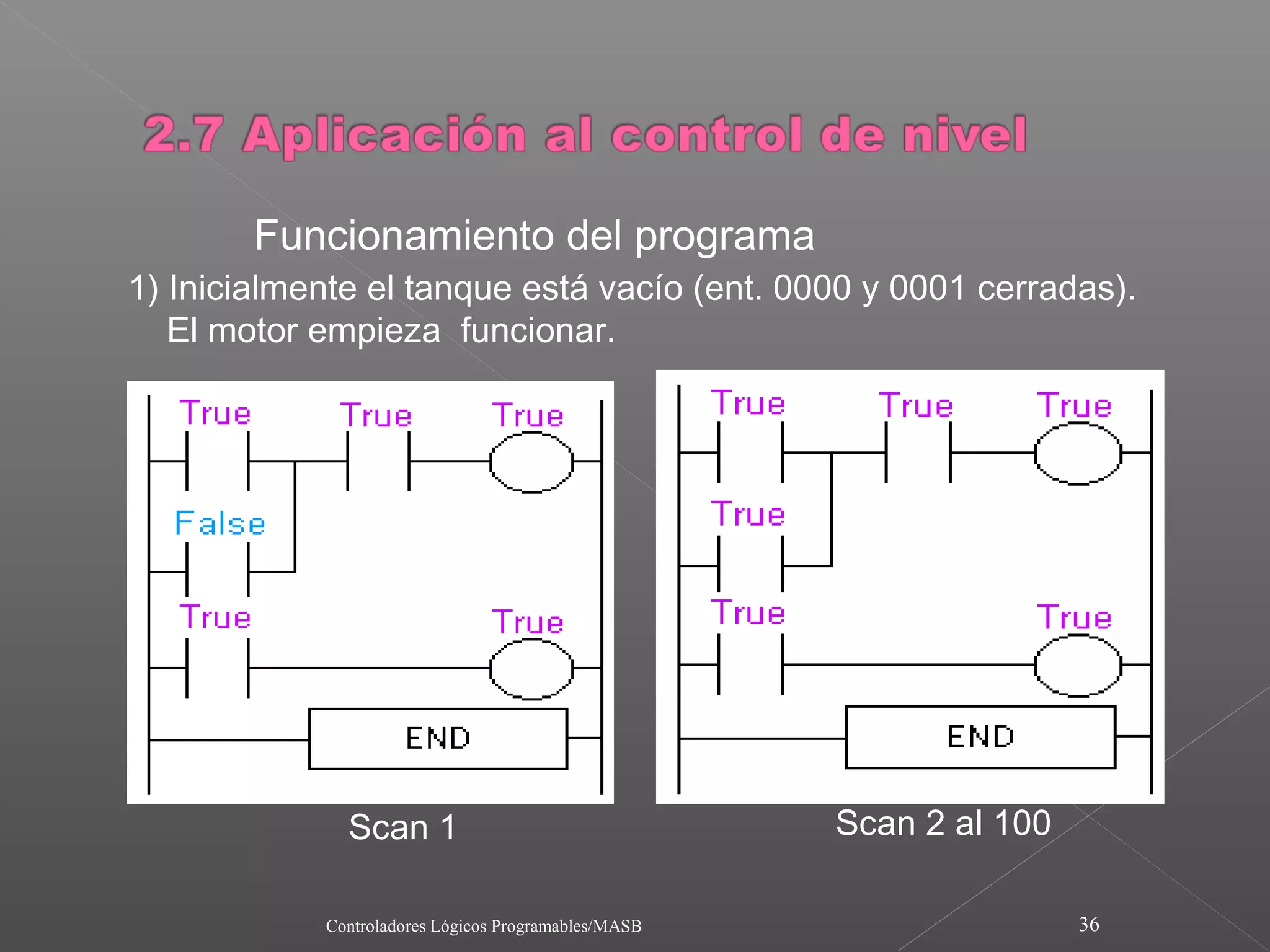

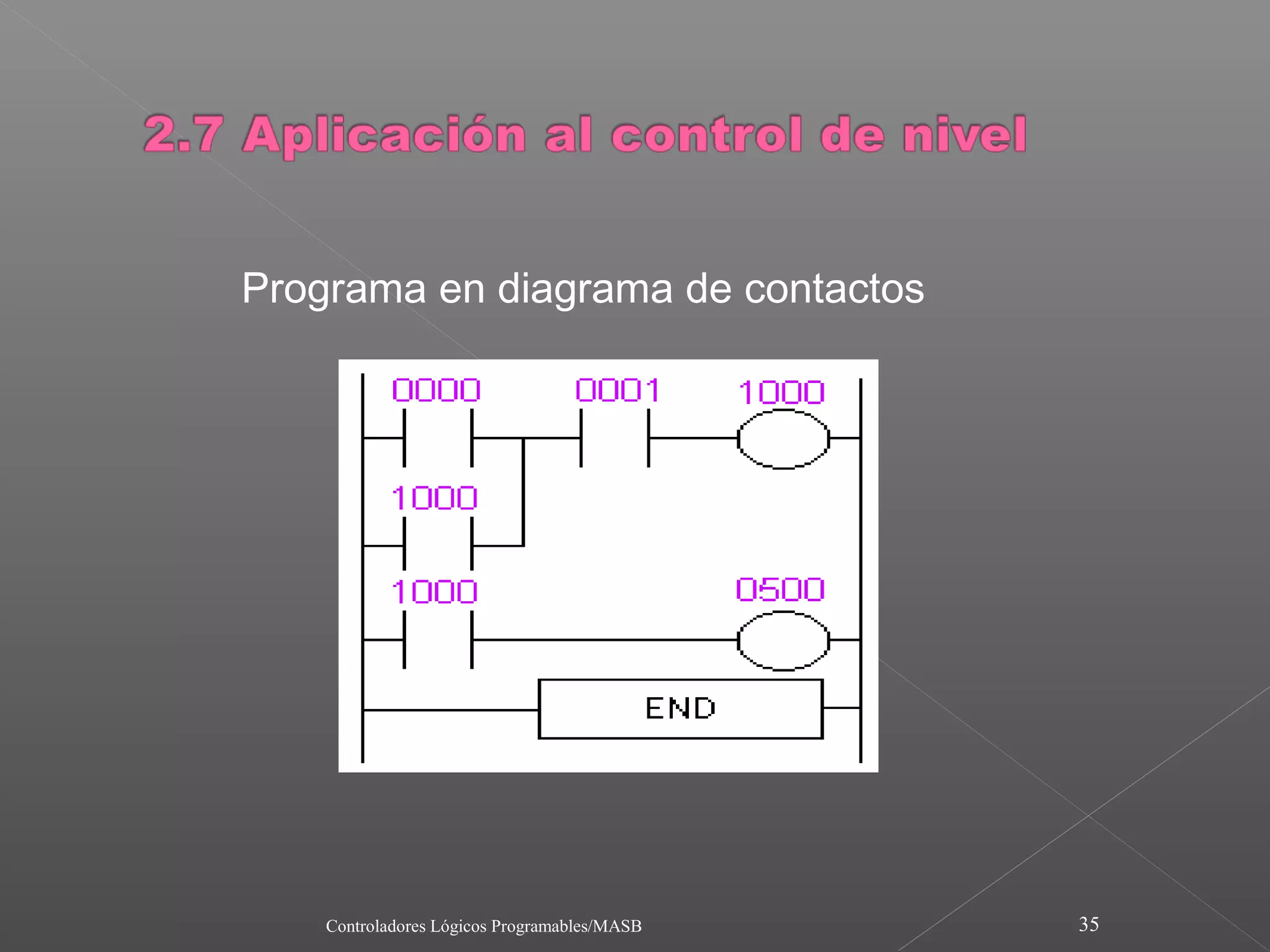

36. Funcionamiento del programa
1) Inicialmente el tanque está vacío (ent. 0000 y 0001 cerradas).
El motor empieza funcionar.
Scan 1 Scan 2 al 100
Controladores Lógicos Programables/MASB 36

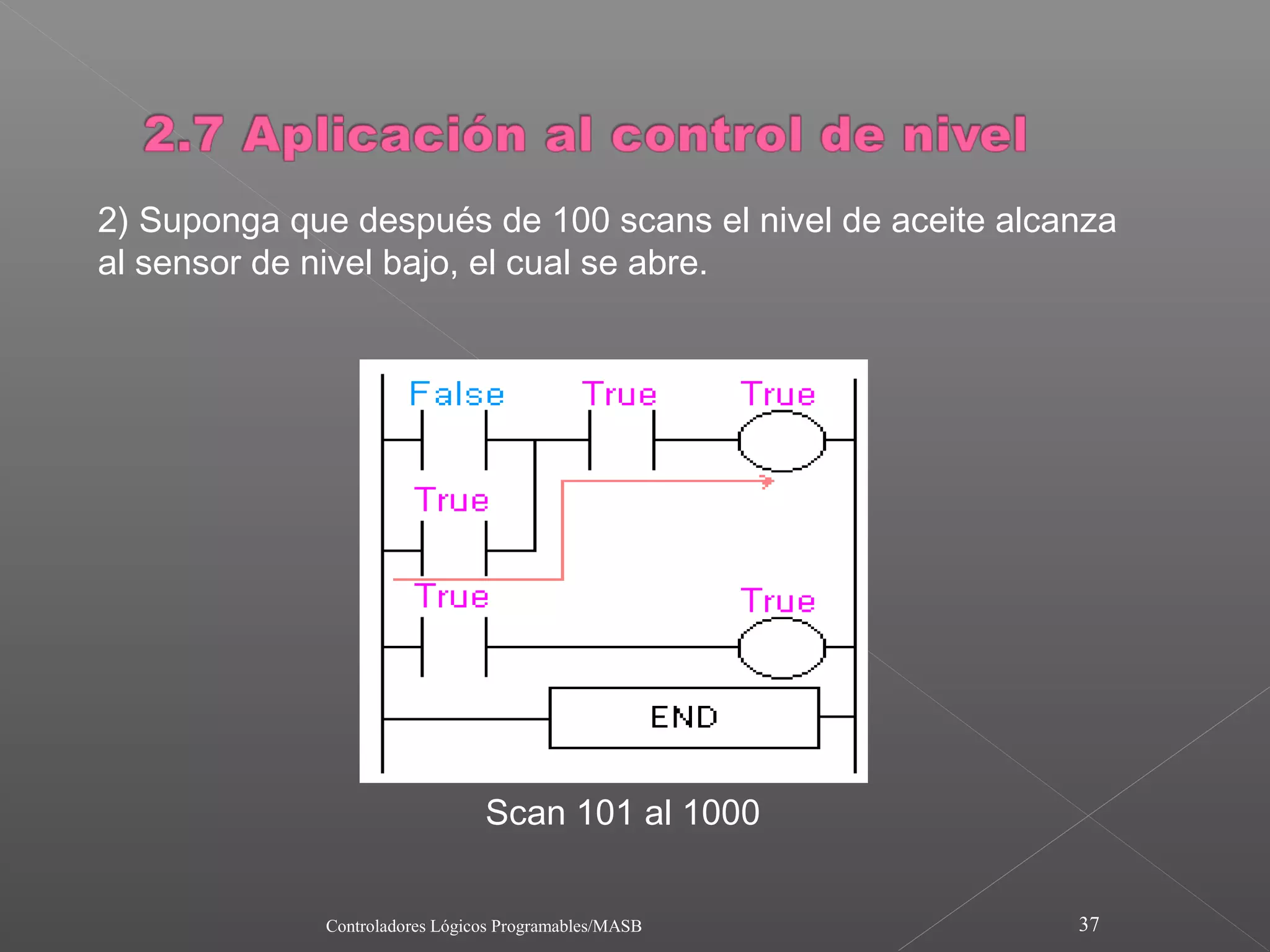

37. 2) Suponga que después de 100 scans el nivel de aceite alcanza
al sensor de nivel bajo, el cual se abre.
Scan 101 al 1000
Controladores Lógicos Programables/MASB 37

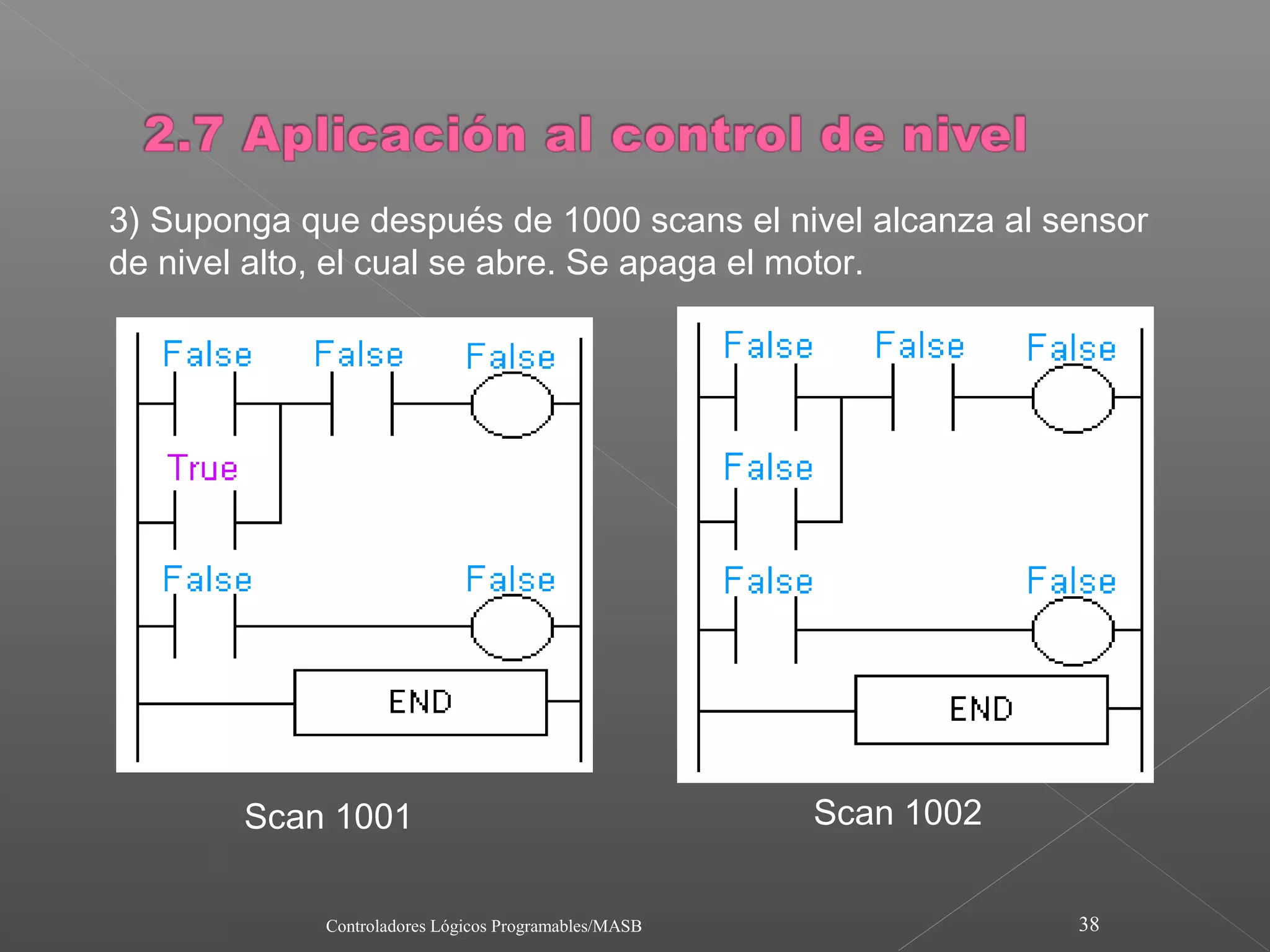

38. 3) Suponga que después de 1000 scans el nivel alcanza al sensor
de nivel alto, el cual se abre. Se apaga el motor.
Scan 1001 Scan 1002
Controladores Lógicos Programables/MASB 38

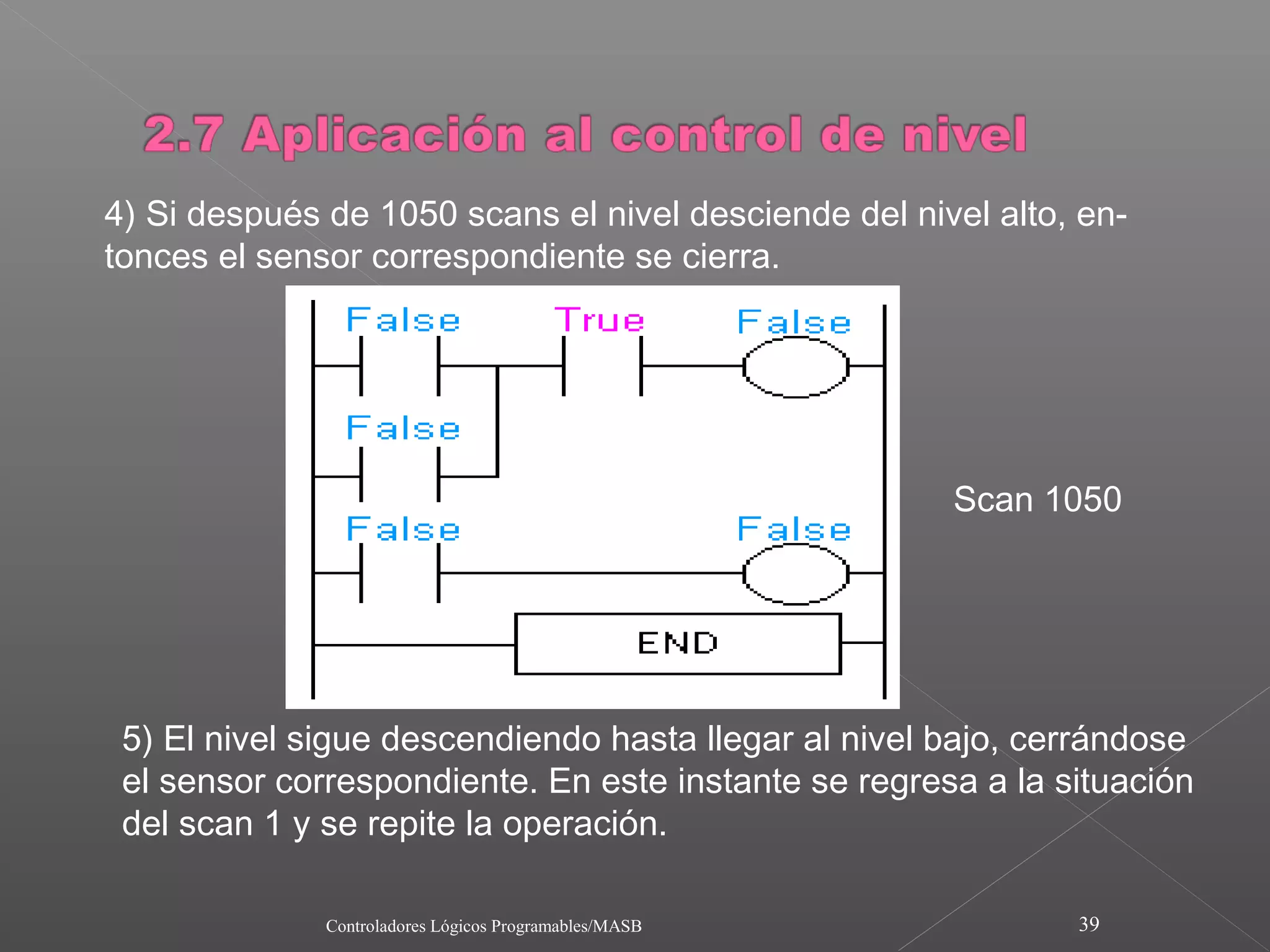

39. 4) Si después de 1050 scans el nivel desciende del nivel alto, en-
tonces el sensor correspondiente se cierra.
Scan 1050
5) El nivel sigue descendiendo hasta llegar al nivel bajo, cerrándose
el sensor correspondiente. En este instante se regresa a la situación
del scan 1 y se repite la operación.
Controladores Lógicos Programables/MASB 39

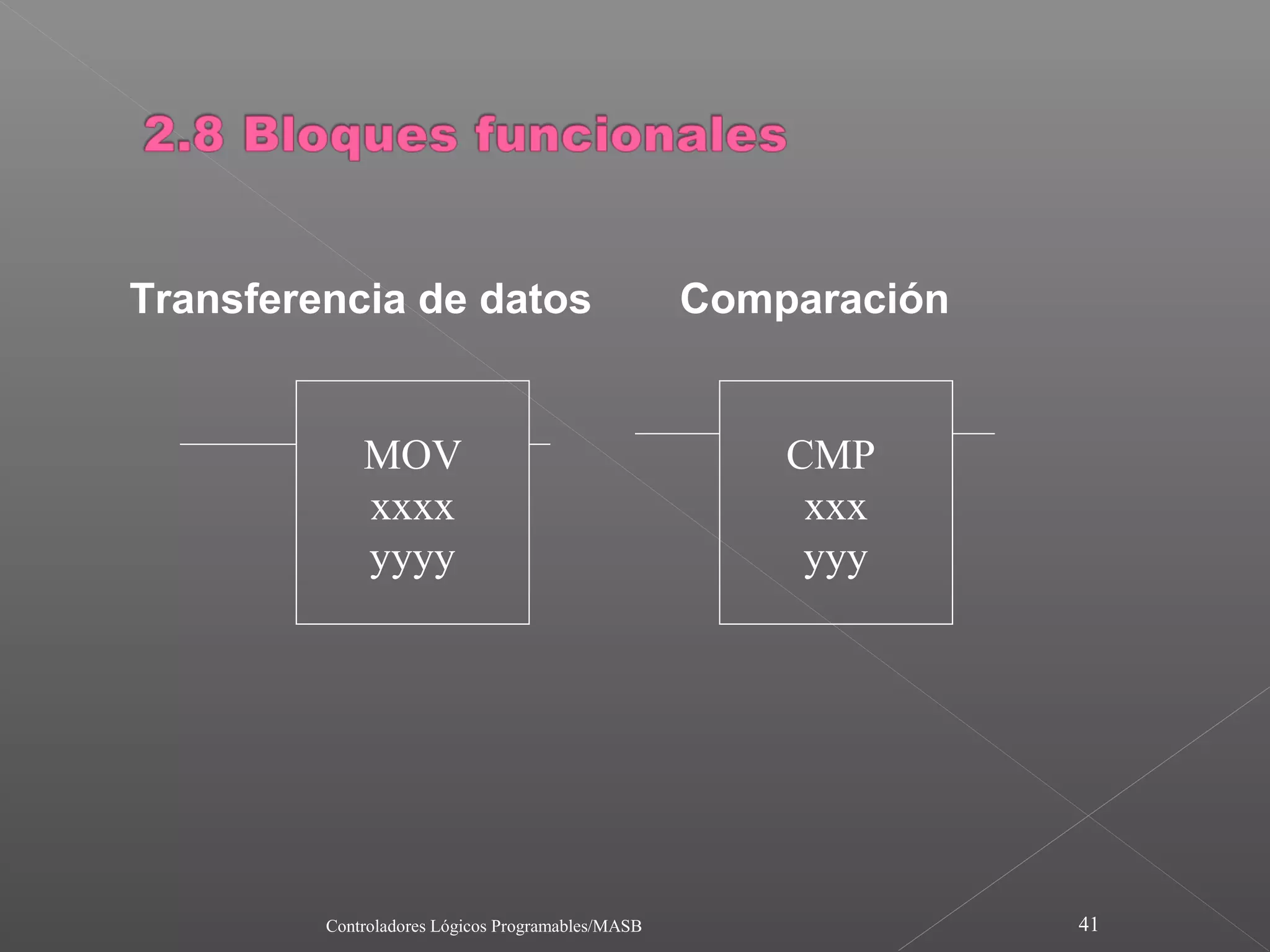

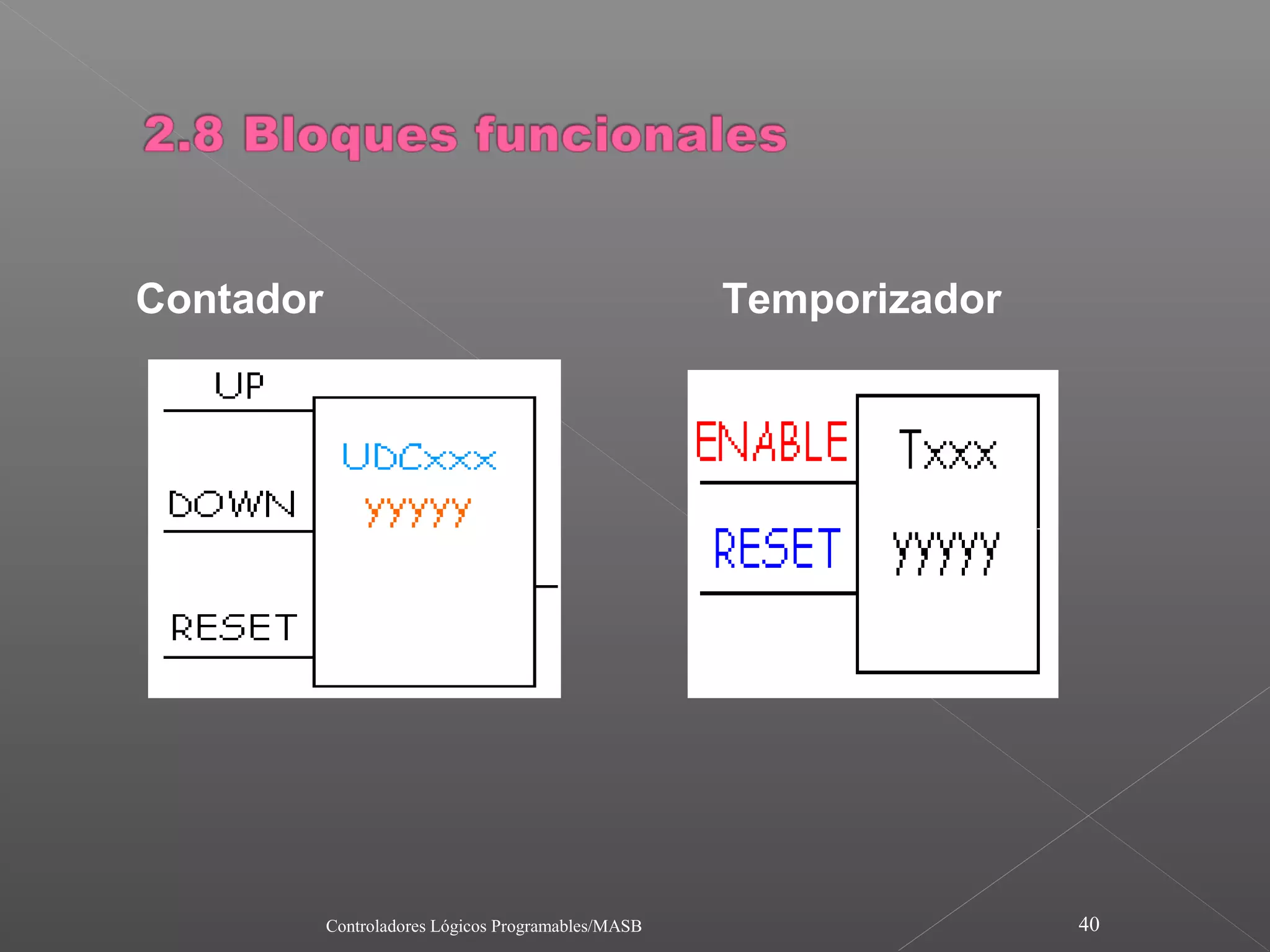

41. Transferencia de datos Comparación
MOV CMP
xxxx xxx
yyyy yyy
Controladores Lógicos Programables/MASB 41

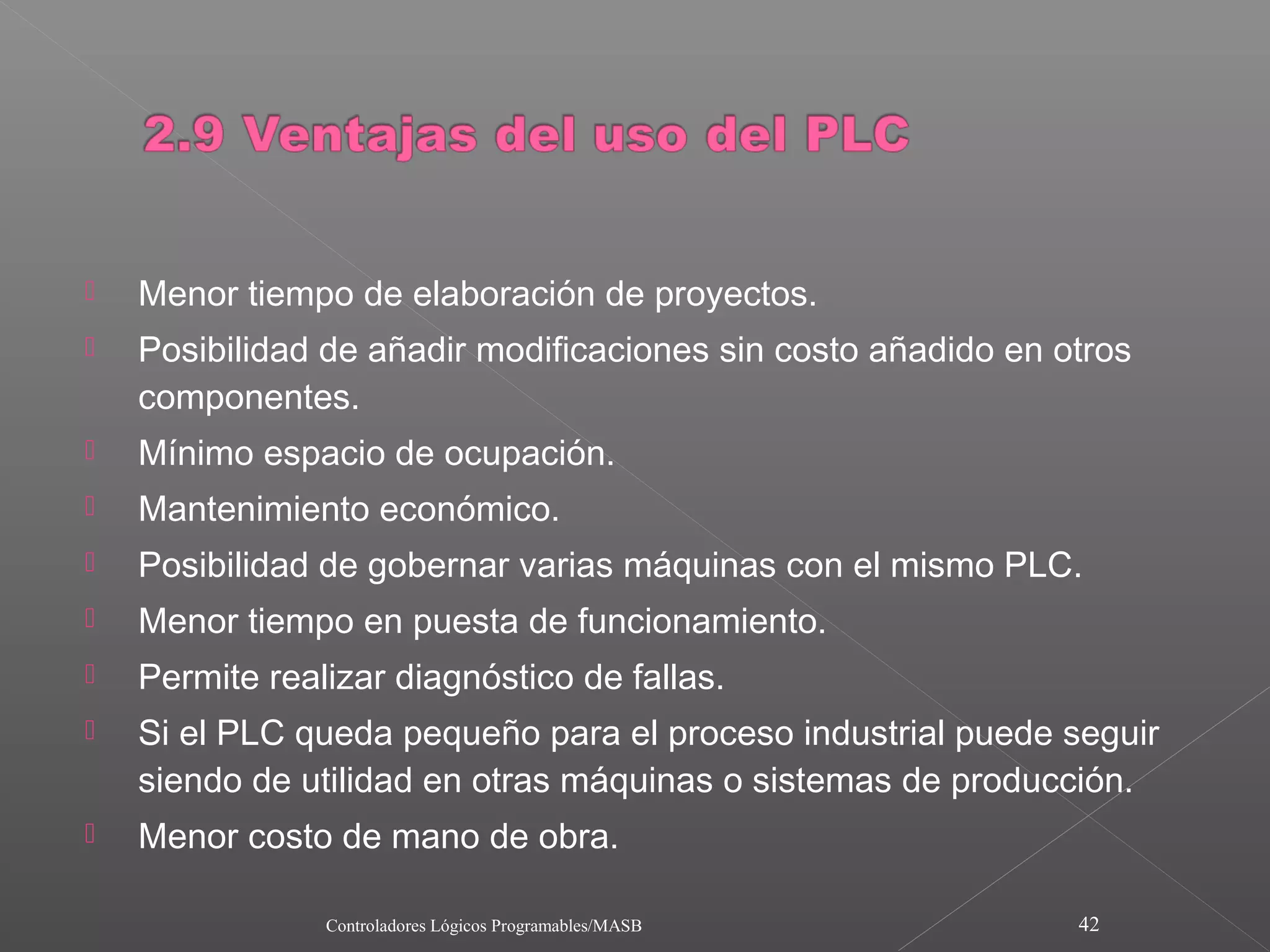

42. Menor tiempo de elaboración de proyectos.
Posibilidad de añadir modificaciones sin costo añadido en otros
componentes.
Mínimo espacio de ocupación.
Mantenimiento económico.
Posibilidad de gobernar varias máquinas con el mismo PLC.
Menor tiempo en puesta de funcionamiento.
Permite realizar diagnóstico de fallas.
Si el PLC queda pequeño para el proceso industrial puede seguir
siendo de utilidad en otras máquinas o sistemas de producción.
Menor costo de mano de obra.
Controladores Lógicos Programables/MASB 42

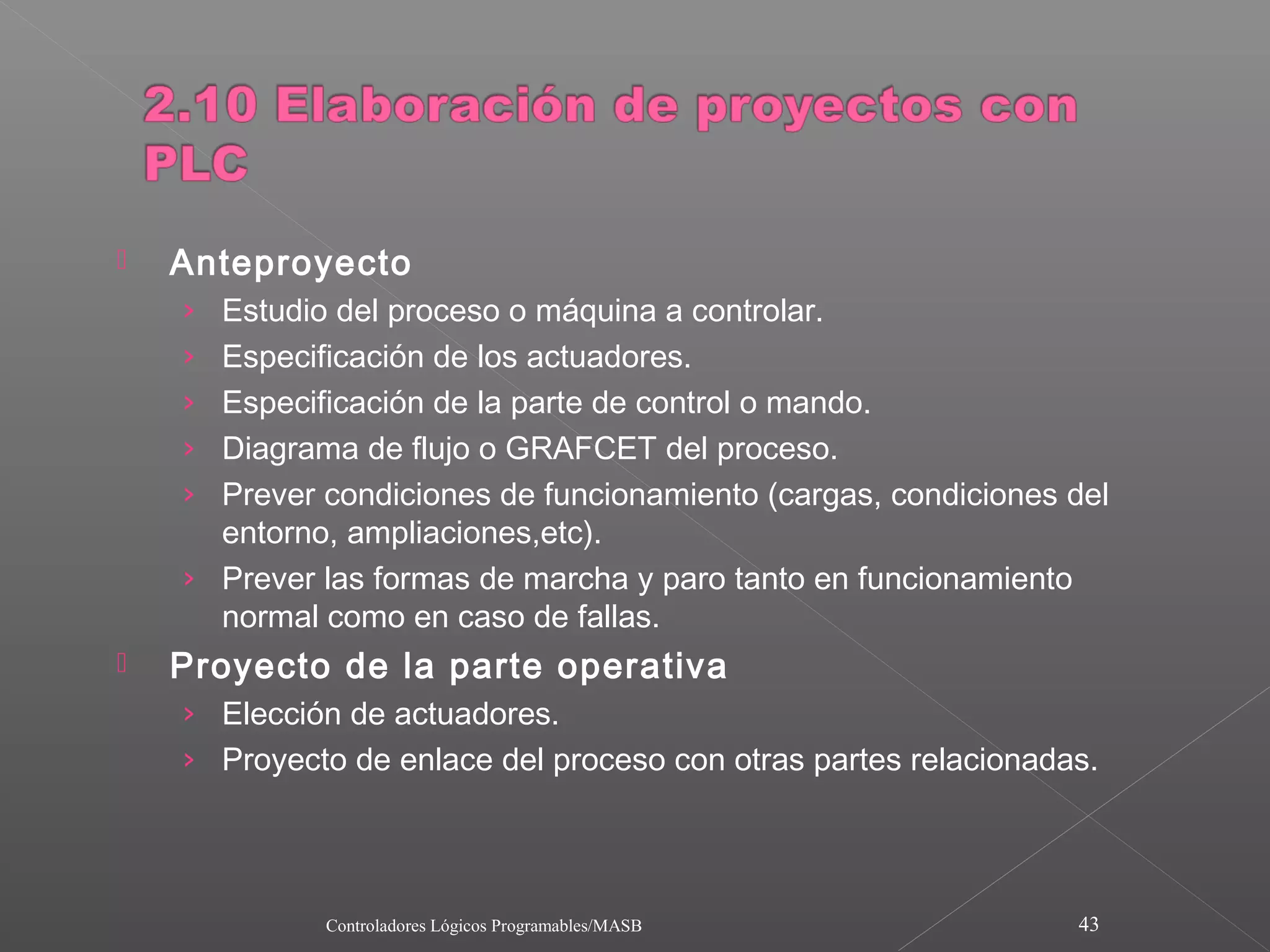

43. Anteproyecto
› Estudio del proceso o máquina a controlar.
› Especificación de los actuadores.
› Especificación de la parte de control o mando.
› Diagrama de flujo o GRAFCET del proceso.
› Prever condiciones de funcionamiento (cargas, condiciones del
entorno, ampliaciones,etc).
› Prever las formas de marcha y paro tanto en funcionamiento
normal como en caso de fallas.
Proyecto de la parte operativa
› Elección de actuadores.
› Proyecto de enlace del proceso con otras partes relacionadas.
Controladores Lógicos Programables/MASB 43

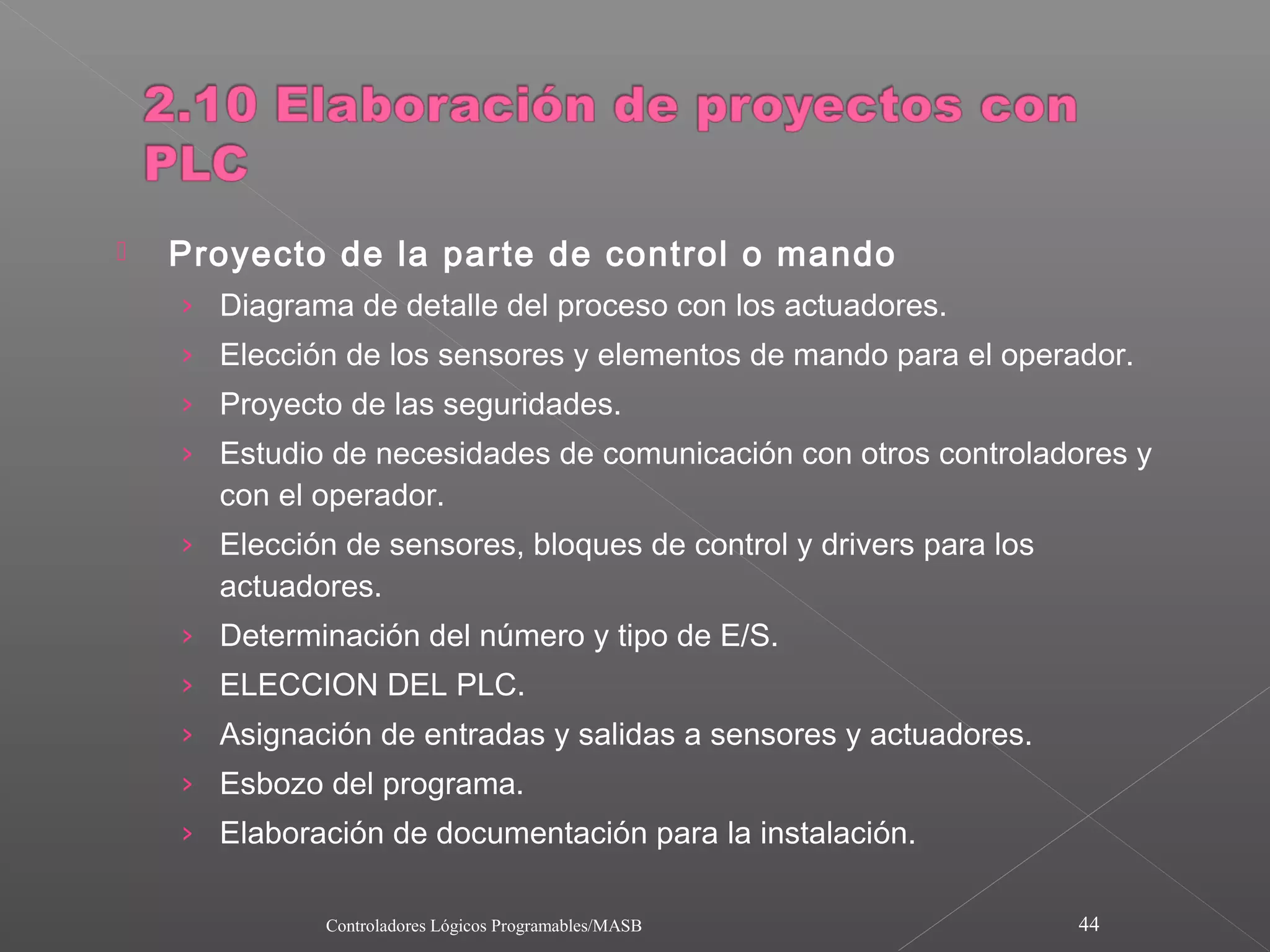

44. Proyecto de la parte de control o mando
› Diagrama de detalle del proceso con los actuadores.
› Elección de los sensores y elementos de mando para el operador.
› Proyecto de las seguridades.
› Estudio de necesidades de comunicación con otros controladores y
con el operador.
› Elección de sensores, bloques de control y drivers para los
actuadores.
› Determinación del número y tipo de E/S.
› ELECCION DEL PLC.
› Asignación de entradas y salidas a sensores y actuadores.
› Esbozo del programa.
› Elaboración de documentación para la instalación.
Controladores Lógicos Programables/MASB 44
Notas del editor
Características • Sistema de control modular para el rango de actuación medio y alto, • Diferentes tipos de CPUs, • Amplia selección de de módulos, • Expandible con hasta 300 módulos, • Bus posterior plano integrado en los módulos, • Puede trabajar en red con - Interfase Multipunto (MPI), - PROFIBUS o - Ethernet Industrial. • Conector central de PG con acceso a todos los módulos • No hay restricciones de puestos • Configuración y parametrización con la ayuda de la herramienta “Config HW “ • Multiprocesamiento (pueden utilizarse hasta 4 CPUs en un rack central).
Módulos de Señal • Módulos Digitales de Entrada: 24V DC, 120/230V AC (SM) • Módulos Digitales de Salida: 24V DC, Relay • Módulos Analógicos de Entrada: Voltaje, corriente, resistencia, termopar • Módulos Analógicos de Salida: Voltaje, corriente. Módulos de Interfase El IM460, IM461, IM463, IM467 iproporcionan la conexión entre los siguientes (IM) racks: • UR1 (Rack Universal) hasta 18 módulos • UR2 (Rack Universal) hasta 9 módulos • ER1 (Rack de Expansión) hasta 18 módulos • ER2 (Rack de Expansión) hasta 9 módulos. Módulos de Función Desempeñan “funciones especiales": (FM) • Contaje • Posicionamiento • Control en lazo cerrado. Módulos de Proporciona las siguientes posibilidades a la red: Comunicaciones - Conexiones Punto a Punto (CP) - PROFIBUS - Ethernet Industrial.
Selector de Modo MRES = RESeteo de Módulo STOP = Modo STOP, es decir, no se ejecuta un programa y se deshabilitan las salidas ( Modo "OD“= Salidas Deshabilitadas). RUN = Ejecución de programa, acceso solo lectura desde la PG. RUN-P = Ejecución de programa, acceso lectura/escritura desde la PG. Interruptor CRST = Al arrancar la CPU con el selector de modo STOP / RUN, se lleva a cabo un “rearranque completo" (Rearranque en Frío). WRST = Al arrancar la CPU con el selector de modo STOP / RUN, se lleva a cabo un “rearranque“ (Rearranque en Caliente) La CPU solicita el tipo de rearranque a través del LED de estado (seleccionable con el interruptor CRST/WRST).
BATT- EXT Es una batería auxiliar de tensión (DC 5...15V) para hacer una copia de seguridad de la RAM. Conexión MPI Para poder conectar una Programadora u otro dispositivo con interfase MPI. Interfase DP Las CPUs 413-2DP, 414-2DP, 416-2DP y 417-2DP, llevan integradas un interfase DP para la conexión de E/S distribuidas a la CPU. Slot para En las CPUs del S7-400, se pueden introducir, dependiendo de los requisitos, Memory Cards tarjetas RAM o Flash EPROM, como memoria de carga externa: • Tarjetas RAM con capacidad de: 64KBytes, 256KBytes, 1MByte, 2MBytes. El contenido se salvaguarda a través de la batería de la CPU. • Las tarjetas Flash EPROM con una capacidad de: 64KBytes, 256KBytes, 1MByte, 2MBytes, 4MBytes, 8MBytes, 16MBytes. El contenido se salvaguarda a través de las EEPROMs integradas.
Características • Pequeño sistema de control modular para el menor rango de actuación, • Diferentes tipos de CPUs, • Amplia selección de de módulos, • Expandible con hasta 32 módulos, • Bus posterior plano integrado en los módulos, • Puede trabajar en red con - Interfase Multipunto (MPI), - PROFIBUS o - Ethernet Industrial. • Conector central de PG con acceso a todos los módulos • No hay restricciones de puestos • Configuración y parametrización con la ayuda de la herramienta “Config HW “.
Módulos de Señal • Módulos Digitales de Entrada: 24V DC, 120/230V AC (SM) • Módulos Digitales de Salida: 24V DC, Relé • Módulos Analógicos de Entrada: Voltaje, corriente, resistencia, termopar • Módulos Analógicos de Salida: Voltaje, corriente Módulos de Interfase El IM360/IM361 y IM365 hacen posible la configuración multirack. (IM) Comunican el bus de un rack con el del siguiente. Módulos de Carcasa El módulo de carcasa DM 370 reserva un puesto para un módulo de señal cuyos (DM) parámetros no han sido todavía asignados. También se puede utilizar, por ejemplo, para reservar un puesto para instalar posteriormente un módulo de interfase. Módulos de Función Desempeñan “funciones especiales": (FM) - Contaje - Posicionamiento - Control en lazo cerrado. Módulos de Proporciona las siguientes posibilidades a la red: Comunicaciones - Conexiones Punto a Punto (CP) - PROFIBUS - Ethernet Industrial. Accesorios Conectores de Bus y conectores frontales
Características • Pequeño sistema de control modular para el menor rango de actuación, • Diferentes tipos de CPUs, • Amplia selección de de módulos, • Expandible con hasta 7 módulos, • Bus posterior plano integrado en los módulos, • Puede trabajar en red con - interfase de comunicaciones RS 485 o - PROFIBUS, • Conexión central a PG con acceso a todos los módulos, • No hay restricción de puestos, • Software propio, • “ Equipo Compacto” con fuente de alimentación, CPU, E/S, • "Micro PLC" con funciones integradas.
Módulos de • Módulos Digitales de Entrada: Expansión (EM) - 24V DC - 120/230V AC • Módulos Digitales de Salida: - 24V DC - Relé • Módulos Analógicos de Entrada: - Voltaje - Corriente - Resistencia - Termopar • Módulos Analógicos de Salida: - Voltaje - Corriente Módulos de La CP 242-2 puede ser utilizada para conectar un S7-200 como maestro en un Comunicaciones AS-Interfase. (CPs) Como resultado, se pueden controlar hasta 248 elementos binarios a través de 31 esclavos AS-Interfase. Esto incrementa de manera considerable el número de entradas y salidas del S7-200. Accesorios Conector de Bus
Selector de Modo Para selección manual de modo: STOP = Modo STOP; el programa no es ejecutado. TERM = Ejecución de Programa, acceso lectura/escritura desde la PG. RUN = Ejecución de Programa, acceso solo lectura desde la PG. Indicadores de Estado SF = Error de grupo; error interno de la CPU (LEDs) RUN = Modo RUN; luz verde STOP = Modo STOP; luz amarilla DP = E/S Distribuidas ( solo CPU 215) Memory Card Slot para memory card. Una memory card guarda el contenido de un programa cuando se produce un fallo de alimentación, sin necesidad de tener una batería auxiliar. Conexión PPI Aquí se conecta una programadora, display de texto u otra CPU.
The transparent evolution - The SIMATIC S7-200 micro PLC family CPU 221 The new, clever compact solution. Optimal for beginners and new users who want to get the leading edge over the competition by using PLCs. Inputs/Outputs: 10 Program memory: 4 Kbytes Interrupts: 0.38 ms CPU 212 The proven economy solution for less sophisticated tasks – but still relatively powerful. Inputs/Outputs: 14 Program memory: 1 Kbyte Interrupts: 1.2 ms CPU 222 The new, supreme compact solution. Handles all requirements from complex machinery to small system solutions. Inputs/Outputs: 14, expansion capability Program memory: 4 Kbytes Interrupts: 0.38 ms CPU 214 The time-proven standard solution, used in 1000's of applications – the most widely-sold CPU in this class. Inputs/Outputs: 24 Program memory: 4 Kbytes Interrupts: 0.8 ms CPU 224 The new, compact high-performance CPU. Wherever you need even more speed, even better communication, even more complex programs to give you the leading edge. Inputs/Outputs: 24, expansion capability Program memory: 8 Kbytes Interrupts: 0.38 ms CPU 215 The ultimate bus-profi for optimum communication. With integrated PROFIBUS-DP connection, the perfect slave for high-speed processes. Inputs/Outputs: 24 Program memory: 8 Kbytes Interrupts: 0.8 ms CPU 216 The powerful one for larger engineering tasks. With additional PPI connection for even more flexibility, e.g. for modem, printer, bar code scanner or non-Siemens HMI devices. Inputs/Outputs: 40 Program memory: 8 Kbytes Interrupts: 0.8 ms CPU 226 The high-performance CPU for the sky's-the-limit communication. More details soon.
