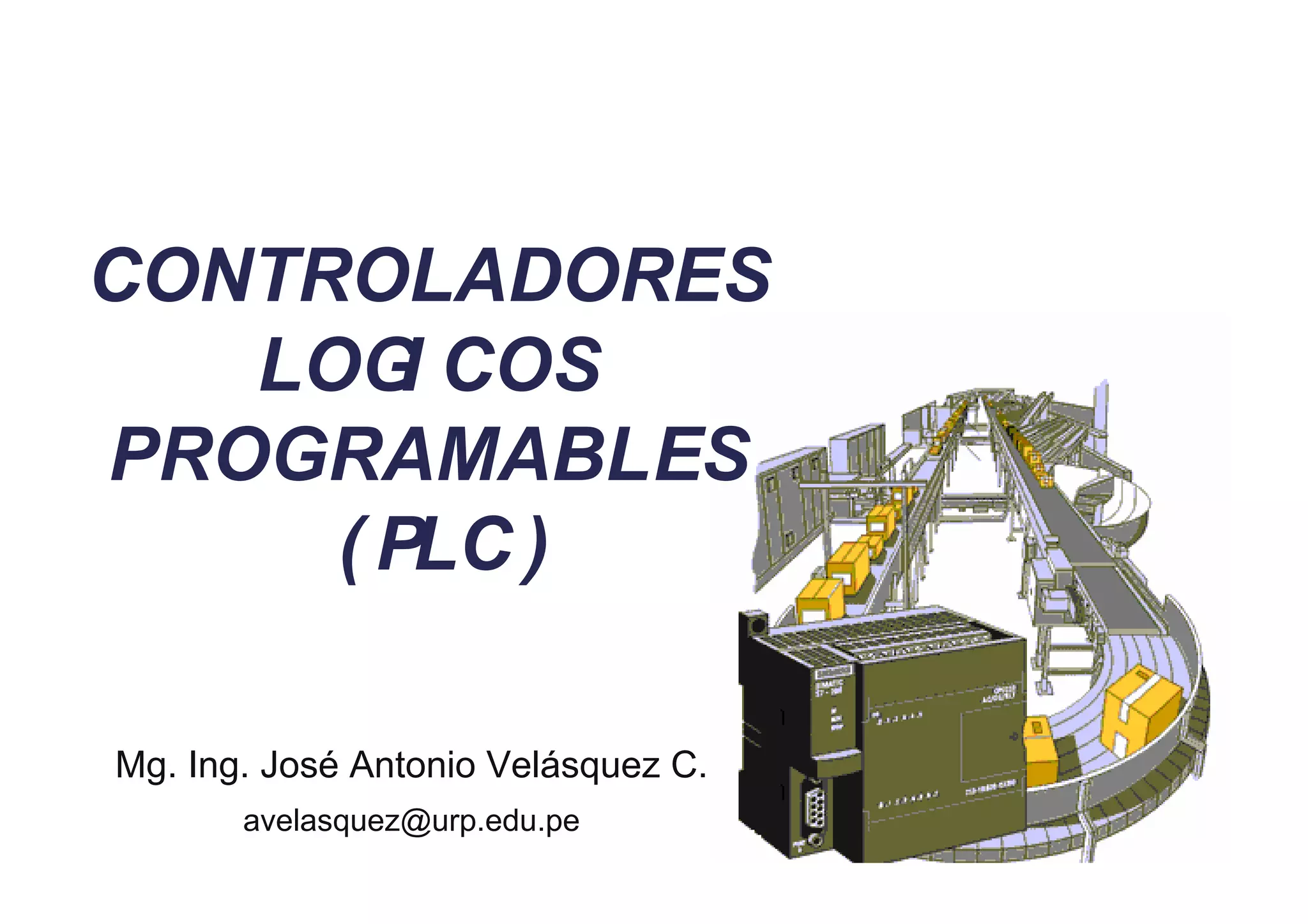

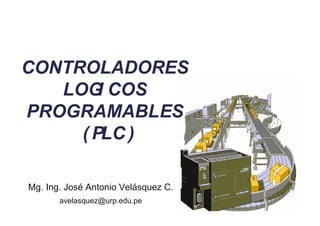

1. CONTROLADORES
LOG COS
I
PROGRAMABLES
( PLC )
Mg. Ing. José Antonio Velásquez C.
avelasquez@urp.edu.pe

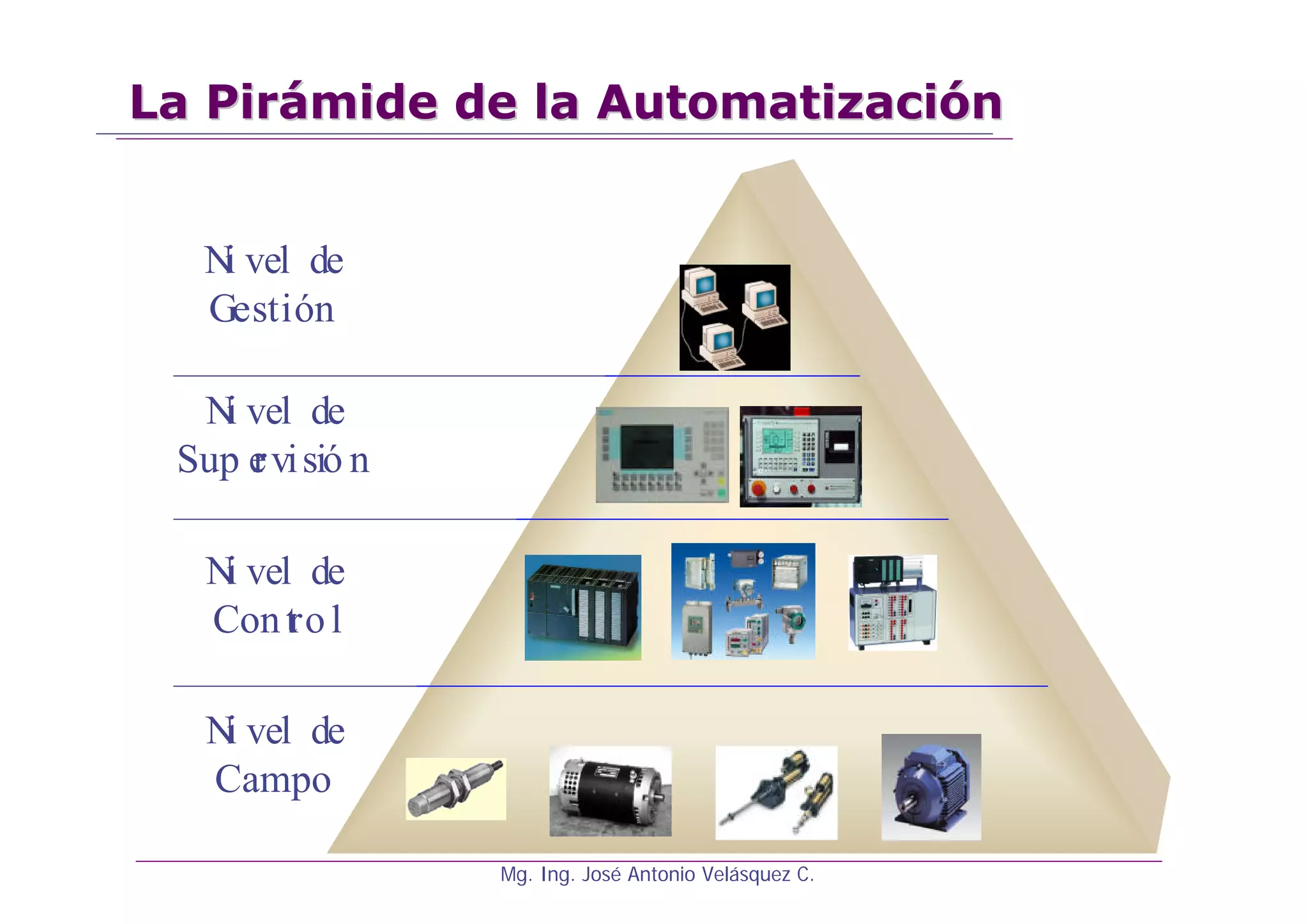

2. La Pirámide de la Automatización
N vel de
i
Gestión
N vel de
i
Sup e vi sió n
r
N vel de
i
Con t o l
r
N vel de
i
Campo
Mg. Ing. José Antonio Velásquez C.

3. Componentes básicos de la Automatización
Actuadores
Controladores Sensores
Proceso
Software Redes
Mg. Ing. José Antonio Velásquez C.

4. Actuadores
• Movimientos lineales, rotativos ó
combinados.
• Fuerzas y altas velocidades de
operación.
• Sistemas de manipulación
(pinzas y vacío)
• Servo sistemas:
(ejes neumáticos, ejes eléctricos)
Mg. Ing. José Antonio Velásquez C.

5. Sensores
Dispositivos que detectan
magnitudes físicas y las
transforman en señales
eléctricas.
Clasificación:
Digitales
Analógicas
Mg. Ing. José Antonio Velásquez C.

6. 20 WS
Mg. Ing. José Antonio Velásquez C.

7. Qué es un PLC?
INPUTS OUTPUTS
CONTROLADOR
PROGRAMABLE
CR
Un CONTROLADOR PROGRAMABLE es un sistema de control de estado
solido que monitorea el estado de dispositivos como son los inputs. Controla
el estado de los dispositivos conectados como outputs. Está basado en un
programa escrito que es almacenado en una memoria.
Mg. Ing. José Antonio Velásquez C.

8. Concepto de plc
EL AUTOMATA PROGRAMABLE INDUSTRIAL
(PLC: programmable logic controller)
ES UN EQUIPO ELECTRÓNICO, PROGRAMABLE
EN LENGUAJE NO INFORMATICO, DISEÑADO
PARA CONTROLAR EN TIEMPO REAL Y EN
AMBIENTE DE TIPO INDUSTRIAL PROCESOS
SECUENCIALES.
Mg. Ing. José Antonio Velásquez C.

9. Caracteristicas PLC’s
• Recursos Configurables
• Comunicaciones compatibles
• Software de gestión común
• Periféricos comunes
• Instrucciones compatibles
• Marcado CE y fabricación
europea
Mg. Ing. José Antonio Velásquez C.

10. Dispositivos de entrada
• Botones
• Switches de Selección
• Switches de Limite
• Switches de Nivel
• Sensores Photoelectricos
• Sensores de Proximidad
• Sensores de Temperatura
Mg. Ing. José Antonio Velásquez C.

11. Dispositivos de salida
• Valvulas
• Motor Starters
• Solenoides
• Control Relays
• Alarmas
• Luces
• Ventilador
• Hornos
Mg. Ing. José Antonio Velásquez C.

12. Dispositivos de I/O
• EL PLC RECIBE SEÑALES
DE ENTRADA TALES COMO,
PULSADORES, TECLADOS,
….
• EL PLC ACTIVA MEDIANTE
SUS SALIDAS, VÁLVULAS,
SOLENOIDES,
CONTACTORES,
INDICADORES LUMINOSOS, ...
Mg. Ing. José Antonio Velásquez C.

13. Selección de un PLC
CRITERIOS :
Número de E/S a controlar
Capacidad de la memoria de
programa
Potencia de las instrucciones
Posibilidad de conexión de
periféricos, módulos especiales y
comunicaciones.
Mg. Ing. José Antonio Velásquez C.

14. Clasificacion de automatas
POR TIPO DE FORMATO
COMPACTOS: Suelen integrar en el mismo
bloque la alimentación, entradas y salidas y/o la
CPU. Se expanden conectándose a otros con
parecidas características.
MODULARES: Están compuestos por módulos o
tarjetas adosadas a rack con funciones definidas:
CPU, fuente de alimentación, módulos de E/S, etc
… La expansión se realiza mediante conexión
entre racks.
Mg. Ing. José Antonio Velásquez C.

15. Definir configuracion de I/O
En una instalación nos encontramos con
las siguientes señales y elementos a
controlar : 2 SENSORES OPTICOS
3 PULSADORES MANUALES
1 SELECTOR MANUAL /AUTOMÁTICO
3 BOTONES
1 INTERRUPTOR SELECCIÓN MODO TRABAJO
4 FOCOS INDICADORES
3 FINALES DE CARRERA
2 VARIADORES DE VELOCIDAD (4-20mA.)
2 SENSORES PT100
2 DETECTORES INDUCTIVOS
4 VÁLVULAS (PISTÓN) 24V.
1 SIRENA ALARMA
1 PARADA DE EMERGENCIA
DETERMINAR CUANTOS I/O EXISTEN
Mg. Ing. José Antonio Velásquez C.

16. Definir configuracion de I/O
SOLUCIÓN
CQM1H
Un PLC con
16 E digitales
9 S digitales
2 E analógicas PT100
2 S analógicas 4-20 mA.
Mg. Ing. José Antonio Velásquez C.

17. Aplicación Típica de un PLC
Válvula 1 Válvula 2
Motor
Ingredient A Ingredient B
Sensor 1
Sensor 2
Válvula 3
Mg. Ing. José Antonio Velásquez C.

18. Operación de Mezclado
IF sensor 2 está inactivo
THEN activar Válvula 1 (ingr A)
IF sensor 2 está activo AND sensor 1
no está activo
Válvula 2
THEN energizar Válvula 2 (ingr B)
Válvula 1 Motor
Ingredient Ingredient
A B
IF sensor 1 está activo
Sensor 1 THEN habilitar timer (10 segundos)
Sensor 2
IF sensor 1 está activo AND el timer
aun no llega a los 10 segundos
Válvula 3
THEN activar el motor
IF el timer llega a 10 segundos
THEN activar Válvula 3 (drenaje)
Mg. Ing. José Antonio Velásquez C.

19. Cableado de los inputs
Terminal Isolation
Block Barrier
Dispositivos
de Entrada 1
2
3
L1 4
5 P
L1 6 L
7
8 C
9
10
L2 COM
Mg. Ing. José Antonio Velásquez C.

20. Cableado de los outputs
Isolation Terminal
Barrier Block
Dispositivos de
Sailda
OUT 1 L1
CR
OUT 1 L2
OUT 2
OUT 2
P OUT 3 L1
OUT 3 L2
L OUT 4
C OUT 4
OUT 5
OUT 5
OUT 6
OUT 6
Mg. Ing. José Antonio Velásquez C.

21. Estructura de un PLC modular
Fuente de Alimentación: La Función de la Fuente de
alimentación es suministrar energia electrica a la
CPU y demas tarjetas de configuración del PLC.
Mg. Ing. José Antonio Velásquez C.

22. Estructura de un PLC modular
UNIDAD DE PROCESAMIENTO CENTRAL (CPU) : Es
considerado el cerebro del Controlador. Está
diseñada a base de microprocesadores y memorias
Mg. Ing. José Antonio Velásquez C.

23. Modulo profibus
Se usa para
conectar en
red a 2 o
mas PLC’s.
Mg. Ing. José Antonio Velásquez C.

24. Modulo de entradas y salidas
Sirve para
conectar
los inputs y
outputs del
proceso a
controlar.
Mg. Ing. José Antonio Velásquez C.

25. PLC Siemens S7-300
Mg. Ing. José Antonio Velásquez C.

26. Mg. Ing. José Antonio Velásquez C.

27. Arquitectura de una PLC
PROCESO O MAQUINARIA
ACTUADORES SENSORES
A CONTROLAR
FUENTE DE ALIMENTACION
SALIDAS CPU ENTRADAS
INTERFACES
DISPOSITIVOS
DISPOSITIVOS
DE
PERIFERICOS
PROGRAMACION
Mg. Ing. José Antonio Velásquez C.

28. Automatizacion
PLC’s diseñados para cubrir las necesidades de
control de cualquier tipo de máquina.
Plástico
Packing
Paletizador
Montaje
Herramienta
Mg. Ing. José Antonio Velásquez C.

29. Automatizacion
PLC’s diseñados para cualquier aplicación
de tipo industrial o no industrial.
• Control de planta
• Control de línea
• Telemando
• Tratamiento de aguas
• Domótica
• Gestión de energía
• Naútica
• Proyectos públicos
• Medio ambiente
Mg. Ing. José Antonio Velásquez C.

30. Automatizacion
3 Familias de PLC’s para 3 niveles de aplicación.
Más de 512 E/S
Hasta 512 E/S
Hasta 128 E/S
Mg. Ing. José Antonio Velásquez C.

31. Progamacion lógica
SERIE PARALELO NEGADO
NEMÓNICO AND OR NOT
CONTACTOS
Mg. Ing. José Antonio Velásquez C.

32. Programación de PLC’s
Para programar un PLC se debe contar con un PLC, una
computadora con el software de programación instalado y
un cable de programación.
El cable de programación conecta al PLC con el software de
programación y desde este enviamos instrucciones al PLC
para que pueda controlar las salidas que le hayamos
asignado.
Existen diversos lenguajes de programación, entre ellos
tenemos: FUP, KOP y AWL
Mg. Ing. José Antonio Velásquez C.

33. Programación de PLC’s
TABLAS DE VERDAD
FUNCION AND FUNCION OR
V F V F
V V V V
F V F V
F F F F
Mg. Ing. José Antonio Velásquez C.

34. FUP
Mg. Ing. José Antonio Velásquez C.

35. KOP
Mg. Ing. José Antonio Velásquez C.

36. AWL
Mg. Ing. José Antonio Velásquez C.

37. Diagrama de contactos
Un programa en diagrama de contactos (L.D.) es una serie de ramas
de circuito.
Una rama (network) está compuesta de una serie de contactos,
conectados en serie o en paralelo, que dan origen a una salida
(activación de una bobina o de una función especial)
I0.0 I0.1
/ (Q0.0)
I0.2
(Q0.1)
I0.3 I0.4
(Q0.2)
I0.4
Mg. Ing. José Antonio Velásquez C.

38. Diagrama de contactos
Las ramas de circuitos tienen origen en una barra vertical puesta a la
izquierda del diagrama
El flujo de la señal va de izquierda a derecha y de arriba a abajo
A B
(R1)
C D
E
(R2)
Mg. Ing. José Antonio Velásquez C.

39. Diagrama de contactos
A una rama de circuito en L.D., corresponde una secuencia de
instrucciones en forma mnemónica
I0.0 I0.1 Q0.0
- Ejemplo de circuito
Mg. Ing. José Antonio Velásquez C.

40. Diagrama de contactos
Una bobina no puede venir conectada directamente de la barra
de inicio.
En tal caso es necesario interponer un contacto siempre cerrado
(ver fig.)
A la derecha de una bobina no es posible programar ningún
contacto
El número de contactos posibles en serie o en paralelo es
prácticamente ilimitado
0000
0200 / 0200
Mg. Ing. José Antonio Velásquez C.

41. Diagrama de contactos
Es aconsejable no programar una salida, como una bobina, más
de una vez
Es posible utilizar libremente el contacto de una salida como una
entrada auxiliar
Es posible colocar en paralelo 2 o más bobinas (ver fig.)
I0.1 Q0.0
I0.2 Q0.1
Mg. Ing. José Antonio Velásquez C.

42. CIRCUITO DE ENCLAVAMIENTO
I0.0 I0.1 M0.0
M0.0
M0.0 Q0.0
Mg. Ing. José Antonio Velásquez C.

43. Ejercicio 1
¿Qué condiciones debe cumplirse para que la salida se active?
Mg. Ing. José Antonio Velásquez C.

44. Ejercicio 2
¿Qué condiciones debe cumplirse para que la salida se active?
Mg. Ing. José Antonio Velásquez C.

45. Ejercicio 3
¿Qué condiciones debe cumplirse para que la salida se active?
Mg. Ing. José Antonio Velásquez C.

46. Direccionamiento de I/O
Existen PLC’s con:
6I / 4O
8I / 6O
8I / 8O
12I / 8O ,etc.
Mg. Ing. José Antonio Velásquez C.

47. Direccionamiento de I/O
Mg. Ing. José Antonio Velásquez C.

48. Direccionamiento de I/O
Salidas
Q0.0, Q0.1, Q0.2
Q0.3, Q0.4, Q0.5
Entradas
I0.0, I0.1, I0.2, I0.3
I0.4, I0.5, I0.6, I0.7
Mg. Ing. José Antonio Velásquez C.

49. Direccionamiento de I/O
Modulo 0 Modulo 1
Mg. Ing. José Antonio Velásquez C.

50. Direccionamiento de I/O
Salidas
Q0.0, ..., Q0.5
Q1.0, ..., Q1.5
Entradas
Modulo 0 Modulo 1 I0.0, ..., I0.5
I1.0, ..., I1.5
Mg. Ing. José Antonio Velásquez C.

51. Direccionamiento de I/O
Direccionar las I/O sabiendo que se dispone de un PLC
S7 200 de 8I / 6O y además de un modulo de expansión
de 8I / 8O.
Mg. Ing. José Antonio Velásquez C.

52. Direccionamiento de I/O
Direccionar las I/O sabiendo que se dispone de un PLC
S7 200 de 8I / 6O y además de un modulo de expansión
de 8I / 8O.
Mg. Ing. José Antonio Velásquez C.

53. Direccionamiento de I/O
Direccionar las I/O sabiendo que se dispone de un PLC
S7 200 de 8I / 6O y además de un modulo de expansión
de 8I / 8O.
Mg. Ing. José Antonio Velásquez C.

54. Conexión de I/O al S7 200
Mg. Ing. José Antonio Velásquez C.

55. Conexión de I/O
S7 200
Conectar: 2 Pulsadores (I0.0, I0.1)
2 Switches (I0.4, I0.5)
1 Ventilador (Q0.0)
Mg. Ing. José Antonio Velásquez C.

56. Programa
Realizar un programa para que el ventilador (Q0.0)
se active al presionar el botón 1 (I0.0) y se
desactive al presionar el botón 2 (I0.1)
Mg. Ing. José Antonio Velásquez C.
