1. DIVULGACIÓN SOBRE MINERÍA, URANIO Y SU PROCESAMIENTO APCNEAN HUGO CESAR PLAZA

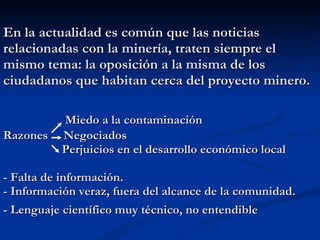

2. En la actualidad es común que las noticias relacionadas con la minería, traten siempre el mismo tema: la oposición a la misma de los ciudadanos que habitan cerca del proyecto minero. Miedo a la contaminación Razones Negociados Perjuicios en el desarrollo económico local - Falta de información. - Información veraz, fuera del alcance de la comunidad. - Lenguaje científico muy técnico, no entendible

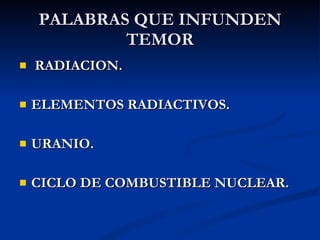

3. PALABRAS QUE INFUNDEN TEMOR RADIACION. ELEMENTOS RADIACTIVOS. URANIO. CICLO DE COMBUSTIBLE NUCLEAR.

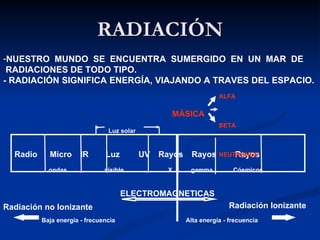

4. RADIACIÓN NUESTRO MUNDO SE ENCUENTRA SUMERGIDO EN UN MAR DE RADIACIONES DE TODO TIPO. - RADIACIÓN SIGNIFICA ENERGÍA, VIAJANDO A TRAVES DEL ESPACIO. Radio Micro IR Luz UV Rayos Rayos Rayos ondas visible X gamma Cósmicos Radiación no Ionizante Radiación Ionizante Baja energía - frecuencia Alta energía - frecuencia Alta energía - frecuencia ELECTROMAGNETICAS MÁSICA ALFA BETA NEUTRONES Luz solar

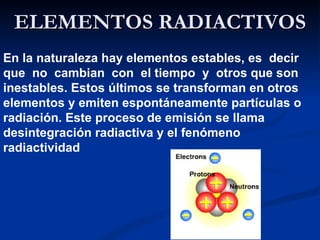

5. ELEMENTOS RADIACTIVOS En la naturaleza hay elementos estables, es decir que no cambian con el tiempo y otros que son inestables. Estos últimos se transforman en otros elementos y emiten espontáneamente partículas o radiación. Este proceso de emisión se llama desintegración radiactiva y el fenómeno radiactividad

6. ESQUEMA SIMPLIFICADO DEL ATOMO PROTON NEUTRON ELECTRON PARTICULA MASA CARGA ELECTRICA PROTON 1 ( POSITIVA ) + NEUTRON 1 ( NO TIENE ) 0 ELECTRON 1/200 ( NEGATIVA ) _

7. Radiación Radiación Radiación Másica Másica Electromagnética Másica a b- - + + g Neutrón

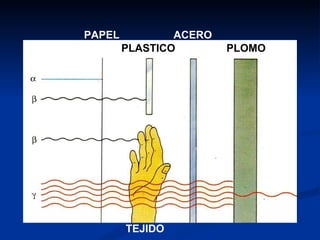

8. PAPEL PLASTICO ACERO PLOMO TEJIDO

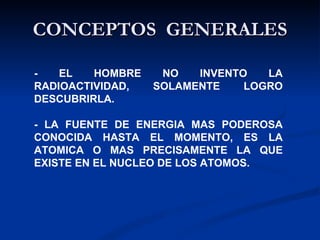

9. CONCEPTOS GENERALES - EL HOMBRE NO INVENTO LA RADIOACTIVIDAD, SOLAMENTE LOGRO DESCUBRIRLA. - LA FUENTE DE ENERGIA MAS PODEROSA CONOCIDA HASTA EL MOMENTO, ES LA ATOMICA O MAS PRECISAMENTE LA QUE EXISTE EN EL NUCLEO DE LOS ATOMOS.

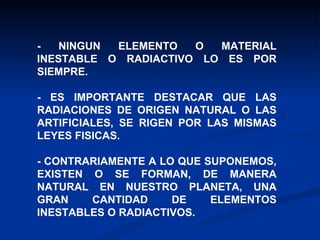

10. - NINGUN ELEMENTO O MATERIAL INESTABLE O RADIACTIVO LO ES POR SIEMPRE. - ES IMPORTANTE DESTACAR QUE LAS RADIACIONES DE ORIGEN NATURAL O LAS ARTIFICIALES, SE RIGEN POR LAS MISMAS LEYES FISICAS. - CONTRARIAMENTE A LO QUE SUPONEMOS, EXISTEN O SE FORMAN, DE MANERA NATURAL EN NUESTRO PLANETA, UNA GRAN CANTIDAD DE ELEMENTOS INESTABLES O RADIACTIVOS.

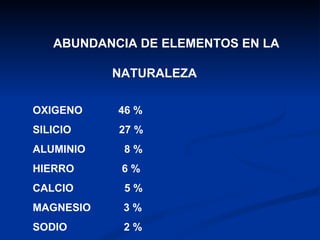

11. ABUNDANCIA DE ELEMENTOS EN LA NATURALEZA OXIGENO 46 % SILICIO 27 % ALUMINIO 8 % HIERRO 6 % CALCIO 5 % MAGNESIO 3 % SODIO 2 %

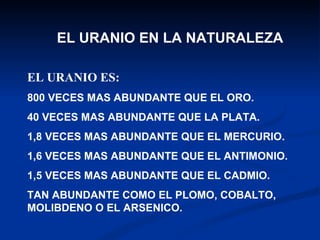

12. EL URANIO EN LA NATURALEZA EL URANIO ES: 800 VECES MAS ABUNDANTE QUE EL ORO. 40 VECES MAS ABUNDANTE QUE LA PLATA. 1,8 VECES MAS ABUNDANTE QUE EL MERCURIO. 1,6 VECES MAS ABUNDANTE QUE EL ANTIMONIO. 1,5 VECES MAS ABUNDANTE QUE EL CADMIO. TAN ABUNDANTE COMO EL PLOMO, COBALTO, MOLIBDENO O EL ARSENICO.

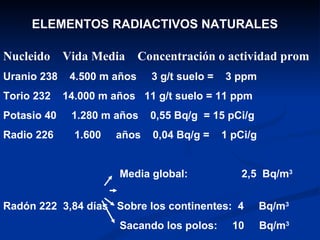

13. ELEMENTOS RADIACTIVOS NATURALES Nucleido Vida Media Concentración o actividad prom Uranio 238 4.500 m años 3 g/t suelo = 3 ppm Torio 232 14.000 m años 11 g/t suelo = 11 ppm Potasio 40 1.280 m años 0,55 Bq/g = 15 pCi/g Radio 226 1.600 años 0,04 Bq/g = 1 pCi/g Media global: 2,5 Bq/m 3 Radón 222 3,84 días Sobre los continentes: 4 Bq/m 3 Sacando los polos: 10 Bq/m 3 Interior viviendas: 40 Bq/m 3

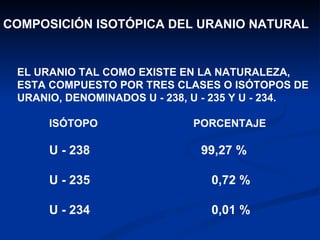

15. COMPOSICIÓN ISOTÓPICA DEL URANIO NATURAL EL URANIO TAL COMO EXISTE EN LA NATURALEZA, ESTA COMPUESTO POR TRES CLASES O ISÓTOPOS DE URANIO, DENOMINADOS U - 238, U - 235 Y U - 234. ISÓTOPO PORCENTAJE U - 238 99,27 % U - 235 0,72 % U - 234 0,01 %

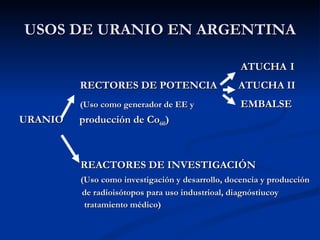

16. USOS DE URANIO EN ARGENTINA ATUCHA I RECTORES DE POTENCIA ATUCHA II (Uso como generador de EE y EMBALSE URANIO producción de Co 60 ) REACTORES DE INVESTIGACIÓN (Uso como investigación y desarrollo, docencia y producción de radioisótopos para uso industrioal, diagnóstiucoy tratamiento médico)

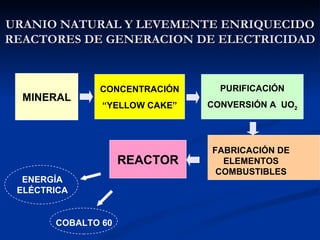

17. URANIO NATURAL Y LEVEMENTE ENRIQUECIDO REACTORES DE GENERACION DE ELECTRICIDAD MINERAL PURIFICACIÓN CONVERSIÓN A UO 2 CONCENTRACIÓN “ YELLOW CAKE” REACTOR FABRICACIÓN DE ELEMENTOS COMBUSTIBLES ENERGÍA ELÉCTRICA COBALTO 60

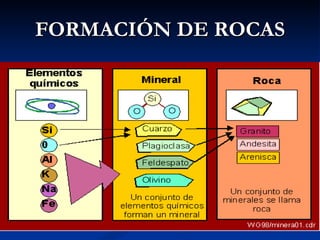

18. FORMACIÓN DE ROCAS

19. CADENA DE DESINTEGRACIÓN RADIACTIVA

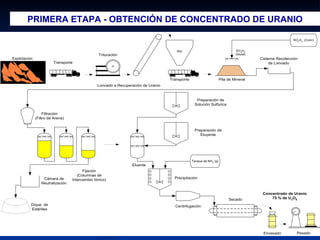

25. PRIMERA ETAPA - OBTENCIÓN DE CONCENTRADO DE URANIO

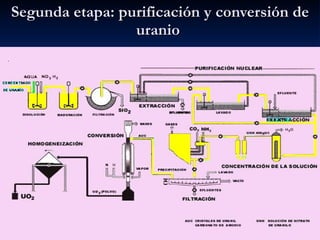

26. Segunda etapa: purificación y conversión de uranio

27. PRENSADO DE PASTILLAS SINTERIZADO RECTIFICADO DE PASTILLAS CARGADO DE BARRAS Y SOLDADURA ENSAMBLE DE ELEM. COMBUSTIBLES HOMOGENIZACION TUBOS DE ZIRCALOY Y PIEZAS ESTRUCTURALES UO 2 ELEMENTOS.COMBUSTIBLES ATUCHA ELEMENTOS.COMBUSTIBLES EMBALSE TERCERA ETAPA - FABRICACIÓN DE ELEMENTOS COMBUSTIBLES

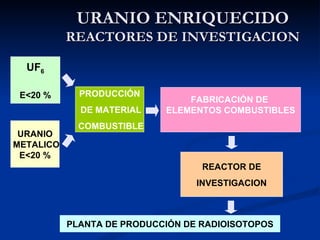

28. URANIO ENRIQUECIDO REACTORES DE INVESTIGACION UF 6 E<20 % FABRICACIÓN DE ELEMENTOS COMBUSTIBLES PRODUCCIÓN DE MATERIAL COMBUSTIBLE REACTOR DE INVESTIGACION URANIO METALICO E<20 % PLANTA DE PRODUCCIÓN DE RADIOISOTOPOS

29. Elementos Combustibles para Reactores de Investigación

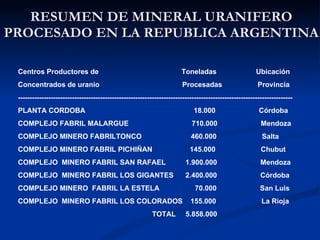

31. RESUMEN DE MINERAL URANIFERO PROCESADO EN LA REPUBLICA ARGENTINA Centros Productores de Toneladas Ubicación Concentrados de uranio Procesadas Provincia --------------------------------------------------------------------------------------------------------------------- PLANTA CORDOBA 18.000 Córdoba COMPLEJO FABRIL MALARGUE 710.000 Mendoza COMPLEJO MINERO FABRILTONCO 460.000 Salta COMPLEJO MINERO FABRIL PICHIÑAN 145.000 Chubut COMPLEJO MINERO FABRIL SAN RAFAEL 1.900.000 Mendoza COMPLEJO MINERO FABRIL LOS GIGANTES 2.400.000 Córdoba COMPLEJO MINERO FABRIL LA ESTELA 70.000 San Luis COMPLEJO MINERO FABRIL LOS COLORADOS 155.000 La Rioja TOTAL 5.858.000

32. HISTORIAL DE LOS COMPLEJOS MINEROS FABRILES

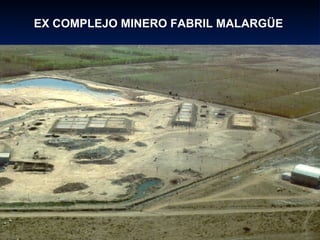

33. EX COMPLEJO MINERO FABRIL MALARGÜE

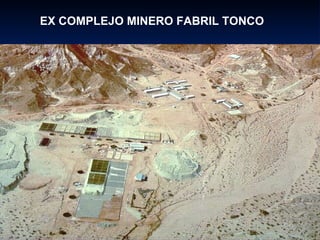

34. EX COMPLEJO MINERO FABRIL TONCO

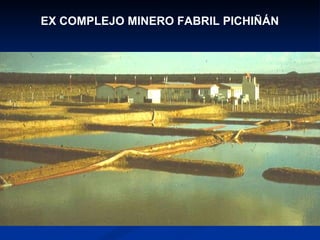

35. EX COMPLEJO MINERO FABRIL PICHIÑÁN

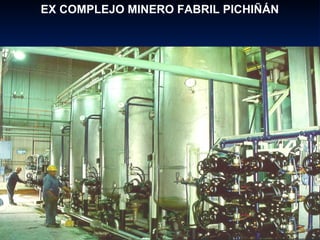

36. EX COMPLEJO MINERO FABRIL PICHIÑÁN

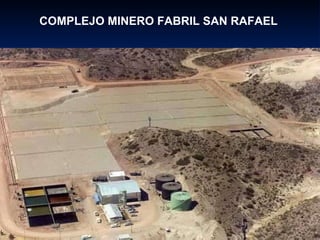

37. COMPLEJO MINERO FABRIL SAN RAFAEL

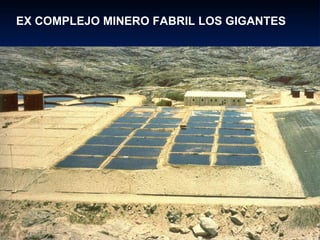

38. EX COMPLEJO MINERO FABRIL LOS GIGANTES

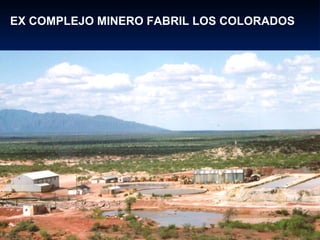

39. EX COMPLEJO MINERO FABRIL LOS COLORADOS

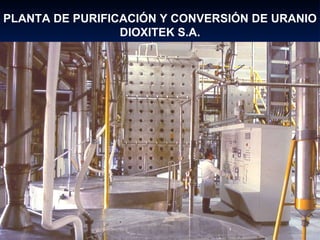

40. PLANTA DE PURIFICACIÓN Y CONVERSIÓN DE URANIO DIOXITEK S.A.

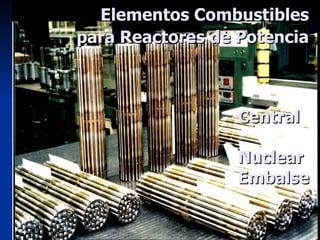

42. Elementos Combustibles para Reactores de Potencia Central Nuclear Embalse

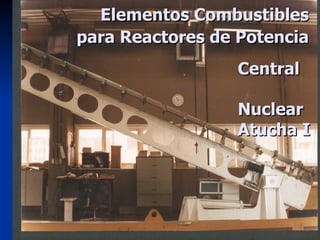

43. Elementos Combustibles para Reactores de Potencia Central Nuclear Atucha I

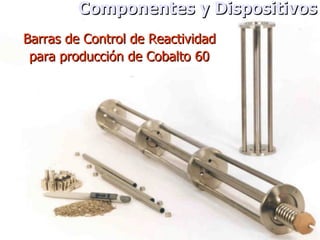

44. Barras de Control de Reactividad para producción de Cobalto 60 Componentes y Dispositivos

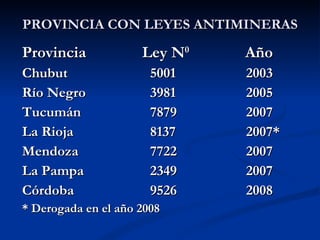

45. PROVINCIA CON LEYES ANTIMINERAS Provincia Ley N 0 Año Chubut 5001 2003 Río Negro 3981 2005 Tucumán 7879 2007 La Rioja 8137 2007* Mendoza 7722 2007 La Pampa 2349 2007 Córdoba 9526 2008 * Derogada en el año 2008

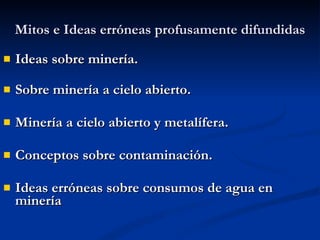

46. Mitos e Ideas erróneas profusamente difundidas Ideas sobre minería. Sobre minería a cielo abierto. Minería a cielo abierto y metalífera. Conceptos sobre contaminación. Ideas erróneas sobre consumos de agua en minería

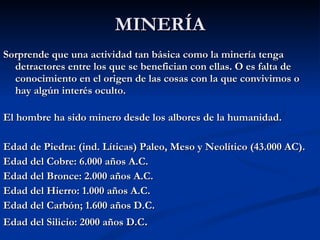

47. MINERÍA Sorprende que una actividad tan básica como la minería tenga detractores entre los que se benefician con ellas. O es falta de conocimiento en el origen de las cosas con la que convivimos o hay algún interés oculto. El hombre ha sido minero desde los albores de la humanidad. Edad de Piedra: (ind. Líticas) Paleo, Meso y Neolítico (43.000 AC). Edad del Cobre: 6.000 años A.C. Edad del Bronce: 2.000 años A.C. Edad del Hierro: 1.000 años A.C. Edad del Carbón; 1.600 años D.C. Edad del Silicio: 2000 años D.C .

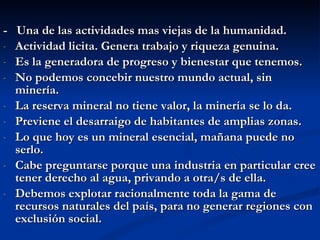

48. - Una de las actividades mas viejas de la humanidad. Actividad licita. Genera trabajo y riqueza genuina. Es la generadora de progreso y bienestar que tenemos. No podemos concebir nuestro mundo actual, sin minería. La reserva mineral no tiene valor, la minería se lo da. Previene el desarraigo de habitantes de amplias zonas. Lo que hoy es un mineral esencial, mañana puede no serlo. Cabe preguntarse porque una industria en particular cree tener derecho al agua, privando a otra/s de ella. Debemos explotar racionalmente toda la gama de recursos naturales del país, para no generar regiones con exclusión social.

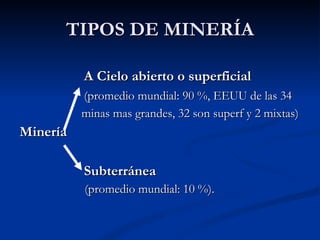

49. TIPOS DE MINERÍA A Cielo abierto o superficial (promedio mundial: 90 %, EEUU de las 34 minas mas grandes, 32 son superf y 2 mixtas) Minería Subterránea (promedio mundial: 10 %).

50. TABLA DE LOS ELEMENTOS

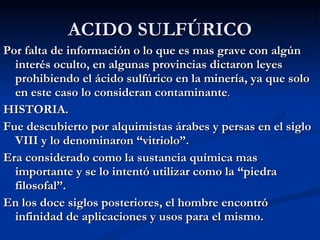

51. ACIDO SULFÚRICO Por falta de información o lo que es mas grave con algún interés oculto, en algunas provincias dictaron leyes prohibiendo el ácido sulfúrico en la minería, ya que solo en este caso lo consideran contaminante . HISTORIA. Fue descubierto por alquimistas árabes y persas en el siglo VIII y lo denominaron “vitriolo”. Era considerado como la sustancia química mas importante y se lo intentó utilizar como la “piedra filosofal”. En los doce siglos posteriores, el hombre encontró infinidad de aplicaciones y usos para el mismo.

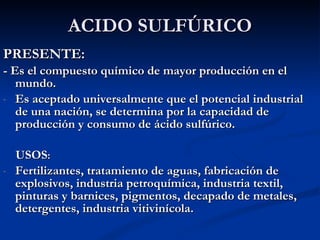

52. ACIDO SULFÚRICO PRESENTE: - Es el compuesto químico de mayor producción en el mundo. Es aceptado universalmente que el potencial industrial de una nación, se determina por la capacidad de producción y consumo de ácido sulfúrico. USOS : Fertilizantes, tratamiento de aguas, fabricación de explosivos, industria petroquímica, industria textil, pinturas y barnices, pigmentos, decapado de metales, detergentes, industria vitivinícola.

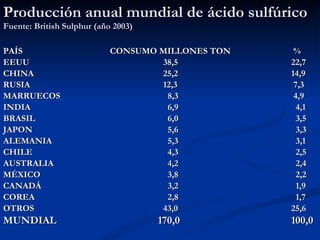

53. Producción anual mundial de ácido sulfúrico Fuente: British Sulphur (año 2003) PAÍS CONSUMO MILLONES TON % EEUU 38,5 22,7 CHINA 25,2 14,9 RUSIA 12,3 7,3 MARRUECOS 8,3 4,9 INDIA 6,9 4,1 BRASIL 6,0 3,5 JAPON 5,6 3,3 ALEMANIA 5,3 3,1 CHILE 4,3 2,5 AUSTRALIA 4,2 2,4 MÉXICO 3,8 2,2 CANADÁ 3,2 1,9 COREA 2,8 1,7 OTROS 43,0 25,6 MUNDIAL 170,0 100,0

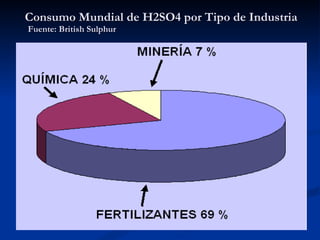

54. Consumo Mundial de H2SO4 por Tipo de Industria Fuente: British Sulphur

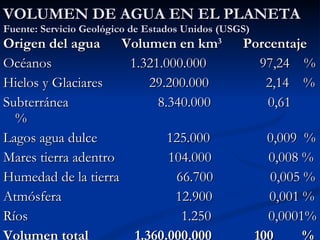

55. VOLUMEN DE AGUA EN EL PLANETA Fuente: Servicio Geológico de Estados Unidos (USGS) Origen del agua Volumen en km 3 Porcentaje Océanos 1.321.000.000 97,24 % Hielos y Glaciares 29.200.000 2,14 % Subterránea 8.340.000 0,61 % Lagos agua dulce 125.000 0,009 % Mares tierra adentro 104.000 0,008 % Humedad de la tierra 66.700 0,005 % Atmósfera 12.900 0,001 % Ríos 1.250 0,0001% Volumen total 1.360.000.000 100 %

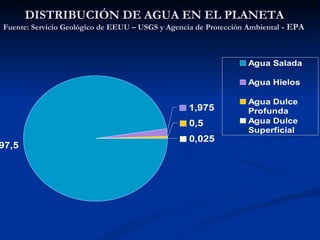

56. DISTRIBUCIÓN DE AGUA EN EL PLANETA Fuente: Servicio Geológico de EEUU – USGS y Agencia de Protección Ambiental - EPA

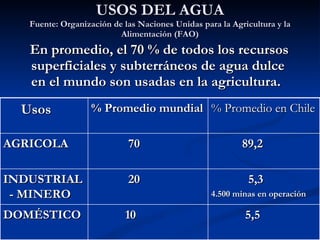

57. USOS DEL AGUA Fuente: Organización de las Naciones Unidas para la Agricultura y la Alimentación (FAO) En promedio, el 70 % de todos los recursos superficiales y subterráneos de agua dulce en el mundo son usadas en la agricultura. Usos % Promedio mundial % Promedio en Chile AGRICOLA 70 89,2 INDUSTRIAL - MINERO 20 5,3 4.500 minas en operación DOMÉSTICO 10 5,5

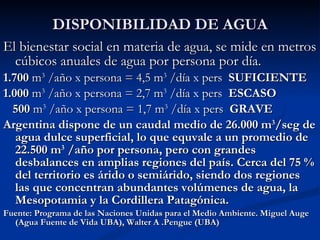

58. DISPONIBILIDAD DE AGUA El bienestar social en materia de agua, se mide en metros cúbicos anuales de agua por persona por día. 1.700 m 3 /año x persona = 4,5 m 3 /día x pers SUFICIENTE 1.000 m 3 /año x persona = 2,7 m 3 /día x pers ESCASO 500 m 3 /año x persona = 1,7 m 3 /día x pers GRAVE Argentina dispone de un caudal medio de 26.000 m 3 /seg de agua dulce superficial, lo que equvale a un promedio de 22.500 m 3 /año por persona, pero con grandes desbalances en amplias regiones del país. Cerca del 75 % del territorio es árido o semiárido, siendo dos regiones las que concentran abundantes volúmenes de agua, la Mesopotamia y la Cordillera Patagónica. Fuente: Programa de las Naciones Unidas para el Medio Ambiente. Miguel Auge (Agua Fuente de Vida UBA), Walter A .Pengue (UBA)

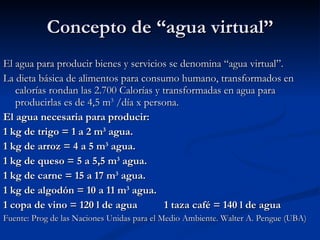

59. Concepto de “agua virtual” El agua para producir bienes y servicios se denomina “agua virtual”. La dieta básica de alimentos para consumo humano, transformados en calorías rondan las 2.700 Calorías y transformadas en agua para producirlas es de 4,5 m 3 /día x persona. El agua necesaria para producir: 1 kg de trigo = 1 a 2 m 3 agua. 1 kg de arroz = 4 a 5 m 3 agua. 1 kg de queso = 5 a 5,5 m 3 agua. 1 kg de carne = 15 a 17 m 3 agua. 1 kg de algodón = 10 a 11 m 3 agua. 1 copa de vino = 120 l de agua 1 taza café = 140 l de agua Fuente: Prog de las Naciones Unidas para el Medio Ambiente. Walter A. Pengue (UBA)

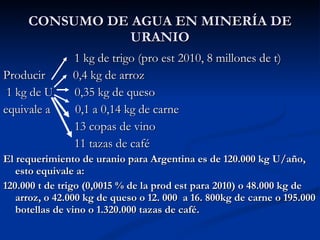

60. CONSUMO DE AGUA EN MINERÍA DE URANIO 1 kg de trigo (pro est 2010, 8 millones de t) Producir 0,4 kg de arroz 1 kg de U 0,35 kg de queso equivale a 0,1 a 0,14 kg de carne 13 copas de vino 11 tazas de café El requerimiento de uranio para Argentina es de 120.000 kg U/año, esto equivale a: 120.000 t de trigo (0,0015 % de la prod est para 2010) o 48.000 kg de arroz, o 42.000 kg de queso o 12. 000 a 16. 800kg de carne o 195.000 botellas de vino o 1.320.000 tazas de café.

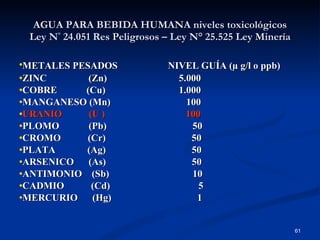

61. AGUA PARA BEBIDA HUMANA niveles toxicológicos Ley N ° 24.051 Res Peligrosos – Ley N° 25.525 Ley Minería METALES PESADOS NIVEL GUÍA ( µ g/l o ppb) ZINC (Zn) 5.000 COBRE (Cu) 1.000 MANGANESO (Mn) 100 URANIO (U ) 100 PLOMO (Pb) 50 CROMO (Cr) 50 PLATA (Ag) 50 ARSENICO (As) 50 ANTIMONIO (Sb) 10 CADMIO (Cd) 5 MERCURIO (Hg) 1

62. MUCHAS GRACIAS POR SU ATENCIÓN !!!
