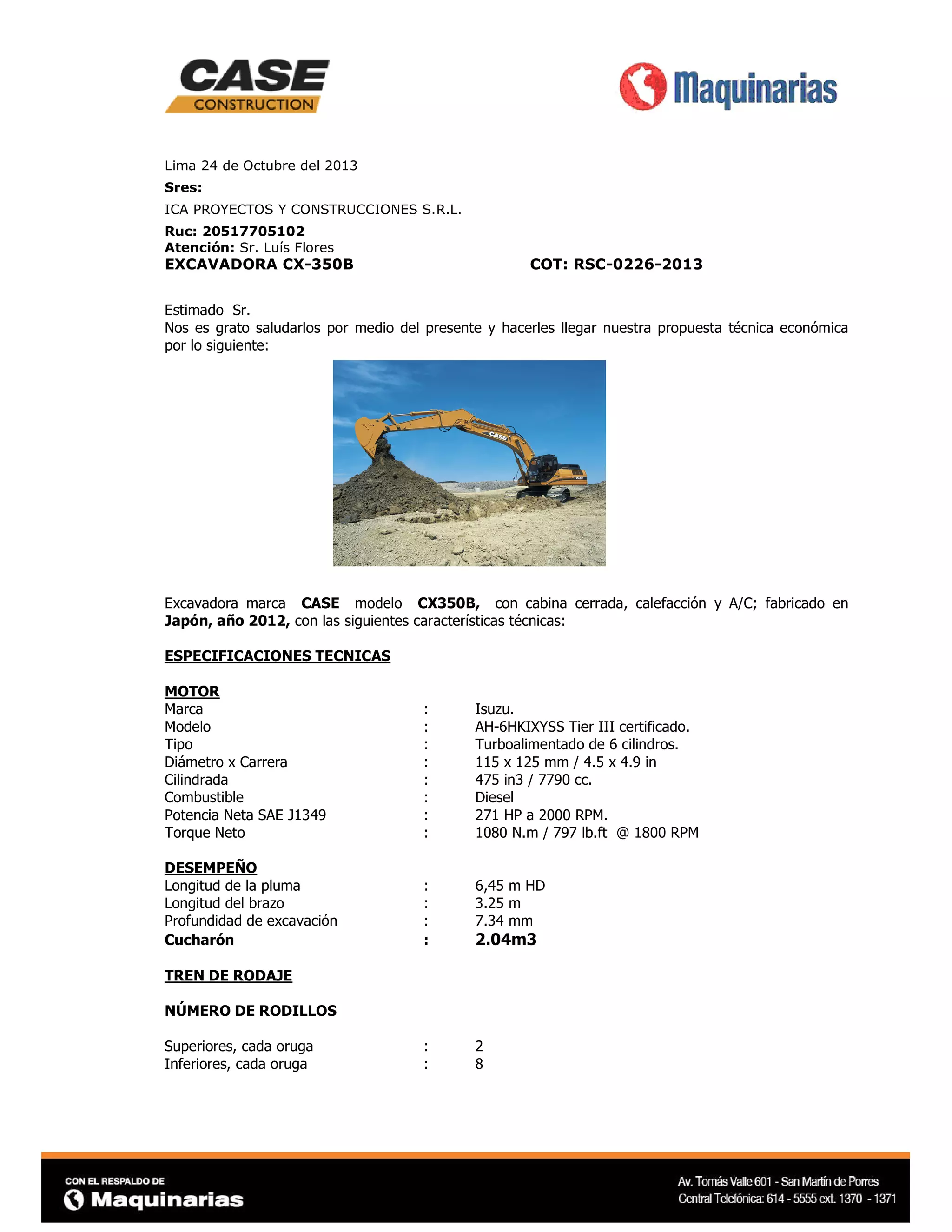

1. Lima 24 de Octubre del 2013
Sres:
ICA PROYECTOS Y CONSTRUCCIONES S.R.L.
Ruc: 20517705102
Atención: Sr. Luís Flores
EXCAVADORA CX-350B
COT: RSC-0226-2013
Estimado Sr.
Nos es grato saludarlos por medio del presente y hacerles llegar nuestra propuesta técnica económica
por lo siguiente:
Excavadora marca CASE modelo CX350B, con cabina cerrada, calefacción y A/C; fabricado en
Japón, año 2012, con las siguientes características técnicas:
ESPECIFICACIONES TECNICAS
MOTOR
Marca
Modelo
Tipo
Diámetro x Carrera
Cilindrada
Combustible
Potencia Neta SAE J1349
Torque Neto
:
:
:
:
:
:
:
:
Isuzu.
AH-6HKIXYSS Tier III certificado.
Turboalimentado de 6 cilindros.
115 x 125 mm / 4.5 x 4.9 in
475 in3 / 7790 cc.
Diesel
271 HP a 2000 RPM.
1080 N.m / 797 lb.ft @ 1800 RPM
DESEMPEÑO
Longitud de la pluma
Longitud del brazo
Profundidad de excavación
Cucharón
:
:
:
:
6,45 m HD
3.25 m
7.34 mm
2.04m3
:
:
2
8
TREN DE RODAJE
NÚMERO DE RODILLOS
Superiores, cada oruga
Inferiores, cada oruga

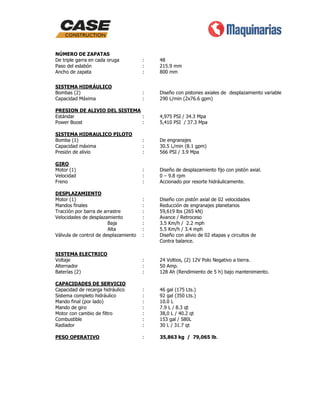

2. NÚMERO DE ZAPATAS
De triple garra en cada oruga
Paso del eslabón
Ancho de zapata
:
:
:
48
215.9 mm
800 mm
SISTEMA HIDRÁULICO
Bombas (2)
Capacidad Máxima
:
:
Diseño con pistones axiales de desplazamiento variable
290 L/min (2x76.6 gpm)
PRESION DE ALIVIO DEL SISTEMA
Estándar
:
Power Boost
:
4,975 PSI / 34.3 Mpa
5,410 PSI / 37.3 Mpa
SISTEMA HIDRAULICO PILOTO
Bomba (1)
Capacidad máxima
Presión de alivio
:
:
:
De engranajes
30.5 L/min (8.1 gpm)
566 PSI / 3.9 Mpa
GIRO
Motor (1)
Velocidad
Freno
:
:
:
Diseño de desplazamiento fijo con pistón axial.
0 – 9.8 rpm
Accionado por resorte hidráulicamente.
DESPLAZAMIENTO
Motor (1)
Mandos finales
Tracción por barra de arrastre
Velocidades de desplazamiento
Baja
Alta
Válvula de control de desplazamiento
:
:
:
:
:
:
:
Diseño con pistón axial de 02 velocidades
Reducción de engranajes planetarios
59,619 lbs (265 kN)
Avance / Retroceso
3.5 Km/h / 2.2 mph
5.5 Km/h / 3.4 mph
Diseño con alivio de 02 etapas y circuitos de
Contra balance.
SISTEMA ELECTRICO
Voltaje
Alternador
Baterías (2)
:
:
:
24 Voltios, (2) 12V Polo Negativo a tierra.
50 Amp.
128 Ah (Rendimiento de 5 h) bajo mantenimiento.
CAPACIDADES DE SERVICIO
Capacidad de recarga hidráulico
Sistema completo hidráulico
Mando final (por lado)
Mando de giro
Motor con cambio de filtro
Combustible
Radiador
:
:
:
:
:
:
:
46 gal (175 Lts.)
92 gal (350 Lts.)
10.0 L
7.9 L / 8.3 qt
38,0 L / 40.2 qt
153 gal / 580L
30 L / 31.7 qt
PESO OPERATIVO
:
35,863 kg / 79,065 lb.

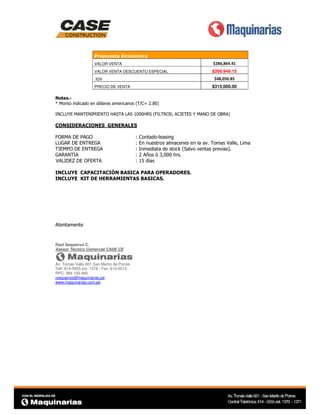

3. Propuesta Económica
VALOR VENTA
$286,864.41
VALOR VENTA DESCUENTO ESPECIAL
$266.949.15
$48,050.85
IGV
$315,000.00
PRECIO DE VENTA
Notas.* Monto indicado en dólares americanos (T/C= 2.80)
INCLUYE MANTENIMIENTO HASTA LAS 1000HRS (FILTROS, ACIETES Y MANO DE OBRA)
CONSIDERACIONES GENERALES
FORMA DE PAGO
LUGAR DE ENTREGA
TIEMPO DE ENTREGA
GARANTIA
VALIDEZ DE OFERTA
:
:
:
:
:
Contado-leasing
En nuestros almacenes en la av. Tomas Valle, Lima
Inmediata de stock (Salvo ventas previas).
2 Años ó 3,000 hrs.
15 días
INCLUYE CAPACITACIÓN BASICA PARA OPERADORES.
INCLUYE KIT DE HERRAMIENTAS BASICAS.
