1

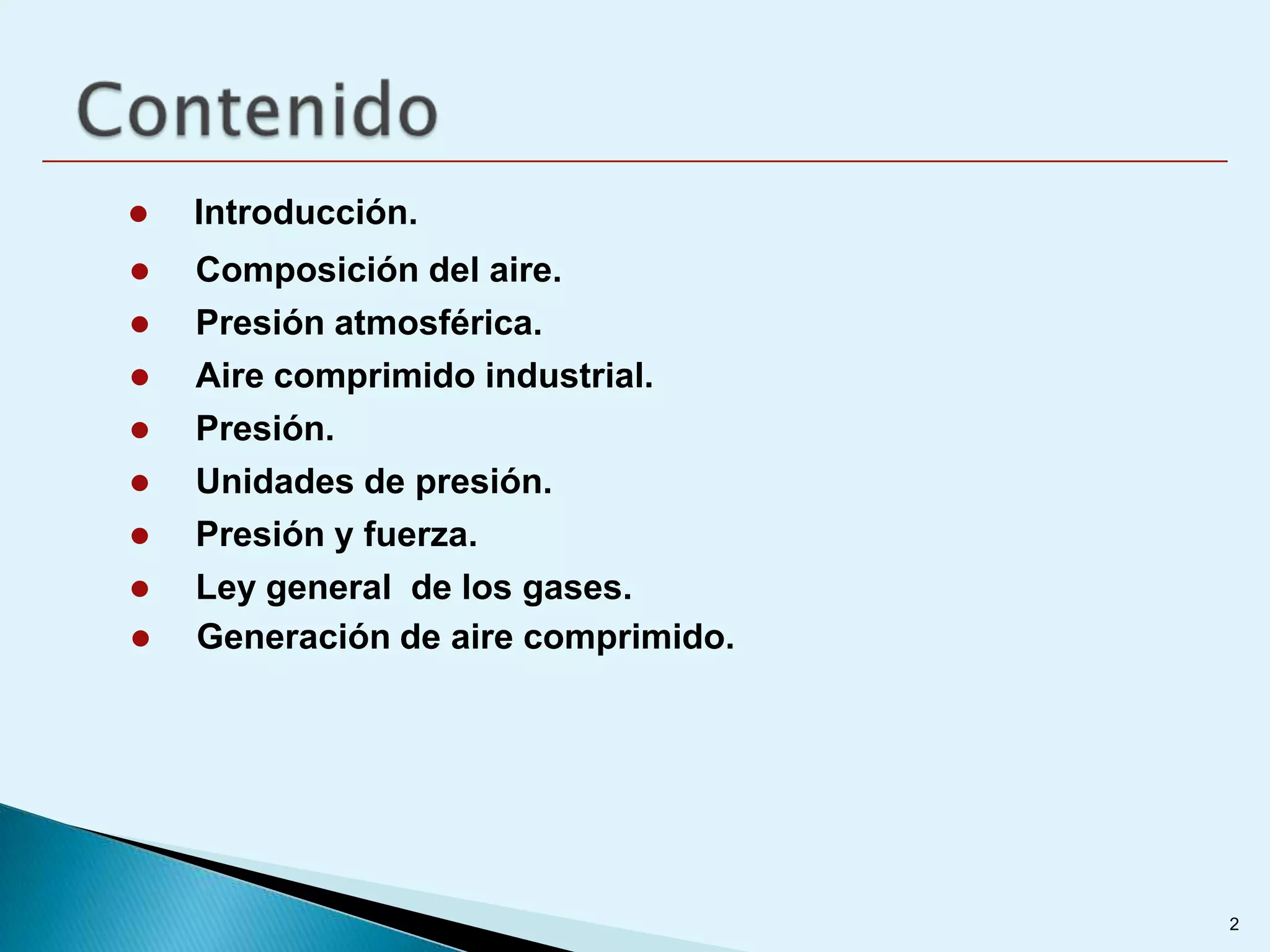

 Introducción.  Composición del aire.  Presión atmosférica.  Aire comprimido industrial.  Presión.  Unidades de presión.  Presión y fuerza.  Ley general de los gases.  Generación de aire comprimido. 2

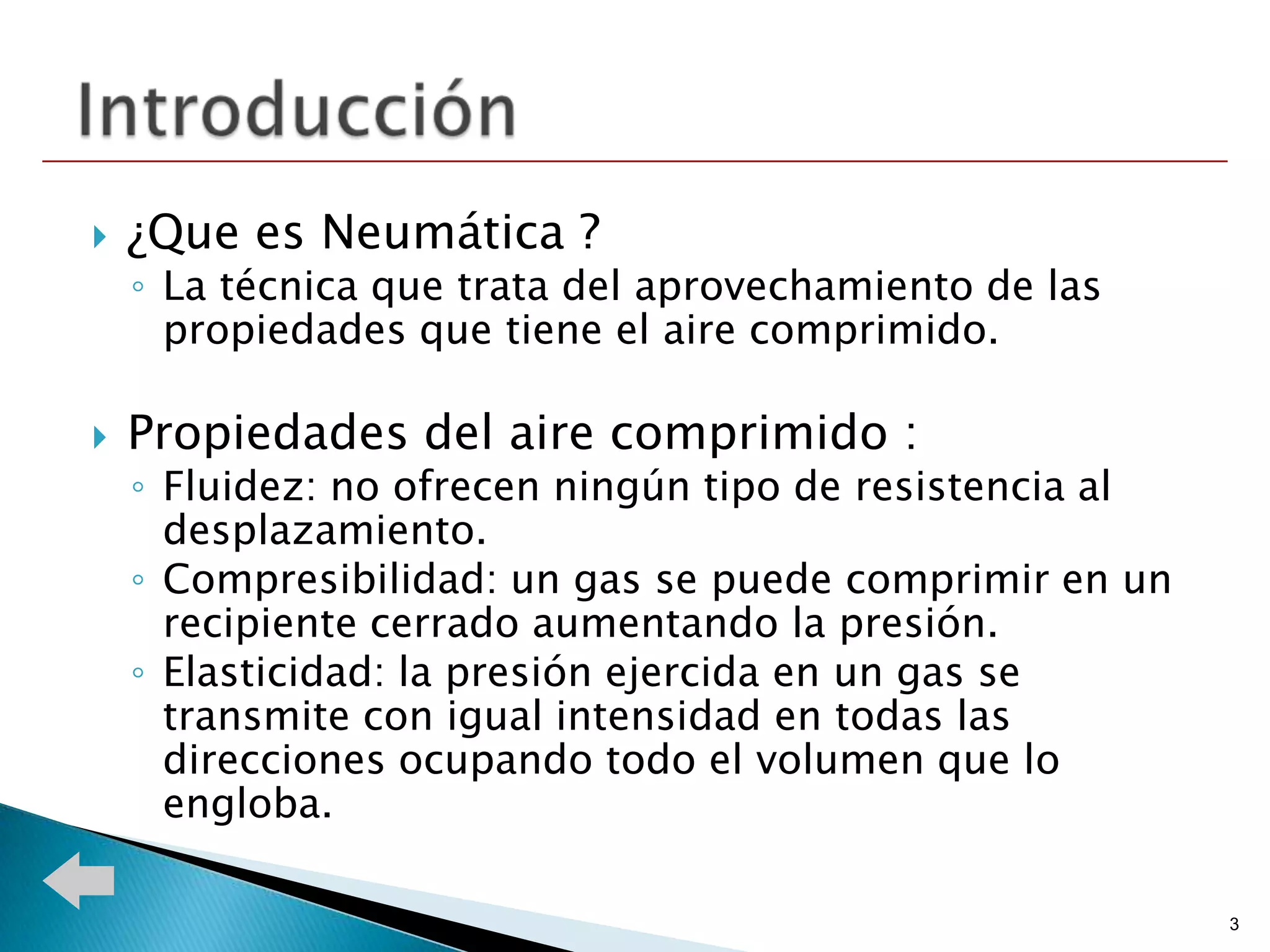

 ¿Que es Neumática ? ◦ La técnica que trata del aprovechamiento de las propiedades que tiene el aire comprimido.  Propiedades del aire comprimido : ◦ Fluidez: no ofrecen ningún tipo de resistencia al desplazamiento. ◦ Compresibilidad: un gas se puede comprimir en un recipiente cerrado aumentando la presión. ◦ Elasticidad: la presión ejercida en un gas se transmite con igual intensidad en todas las direcciones ocupando todo el volumen que lo engloba. 3

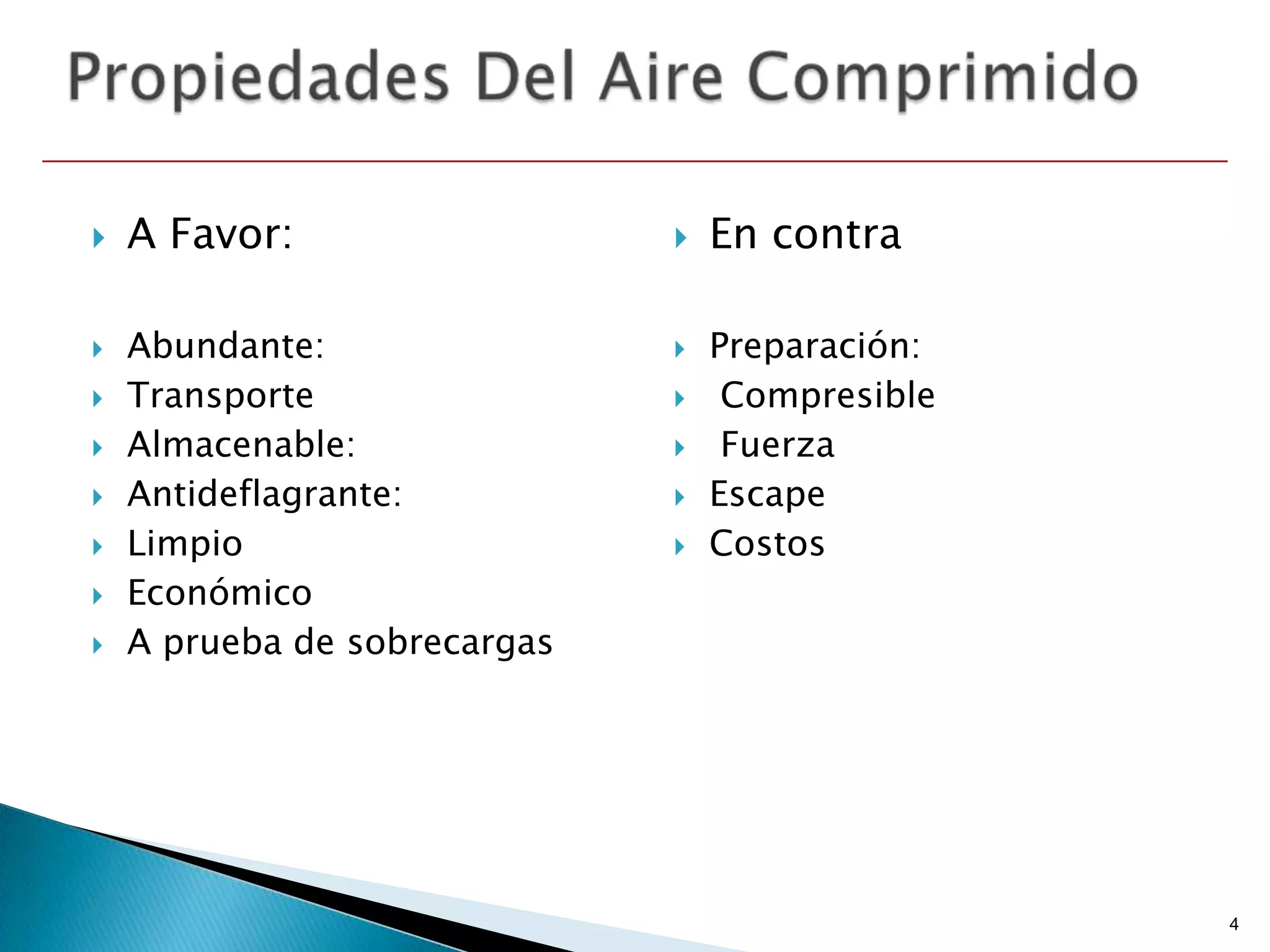

 A Favor:  En contra  Abundante:  Preparación:  Transporte  Compresible  Almacenable:  Fuerza  Antideflagrante:  Escape  Limpio  Costos  Económico  A prueba de sobrecargas 4

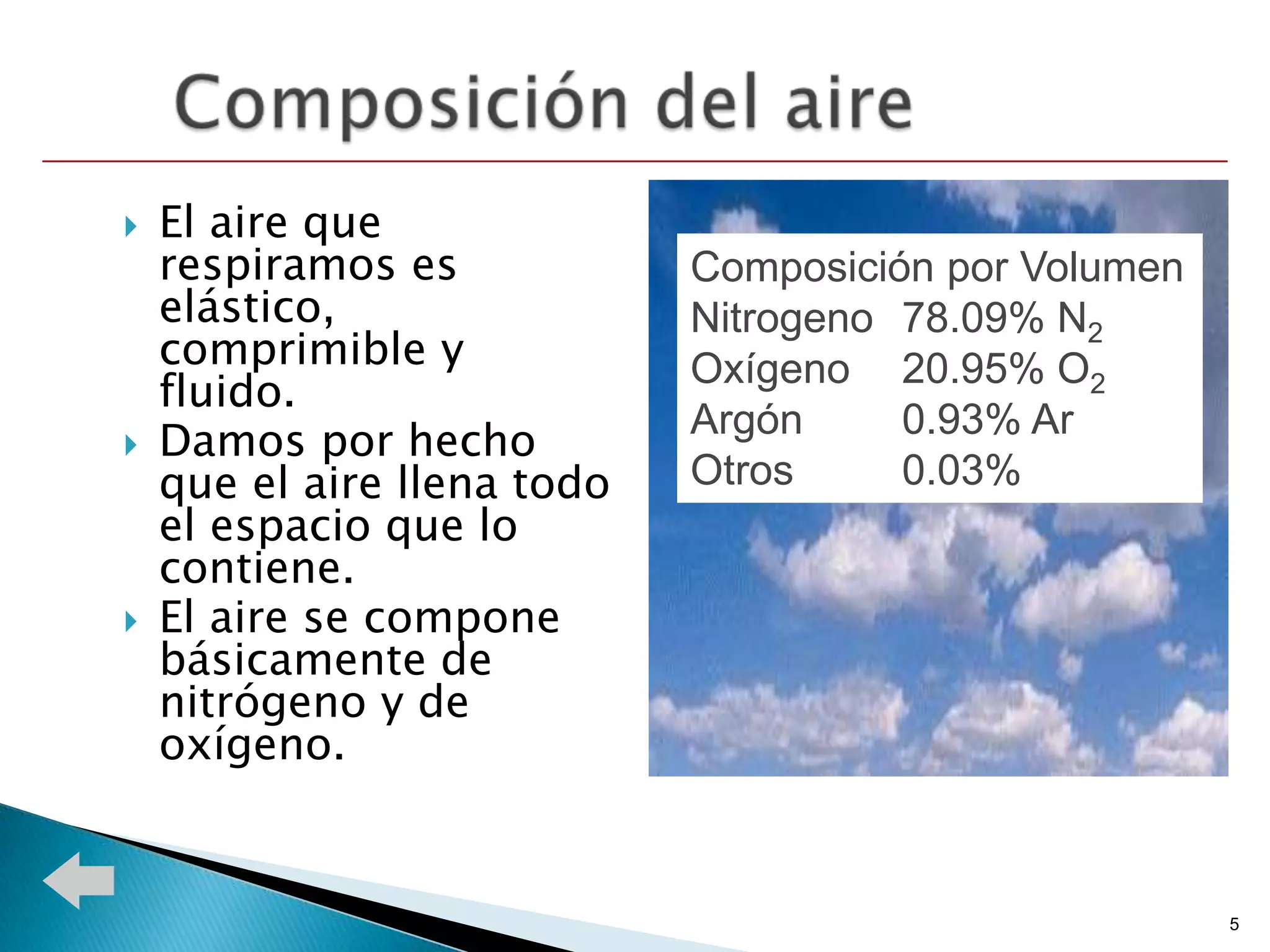

 El aire que respiramos es Composición por Volumen elástico, Nitrogeno 78.09% N2 comprimible y Oxígeno 20.95% O2 fluido. Argón 0.93% Ar  Damos por hecho que el aire llena todo Otros 0.03% el espacio que lo contiene.  El aire se compone básicamente de nitrógeno y de oxígeno. 5

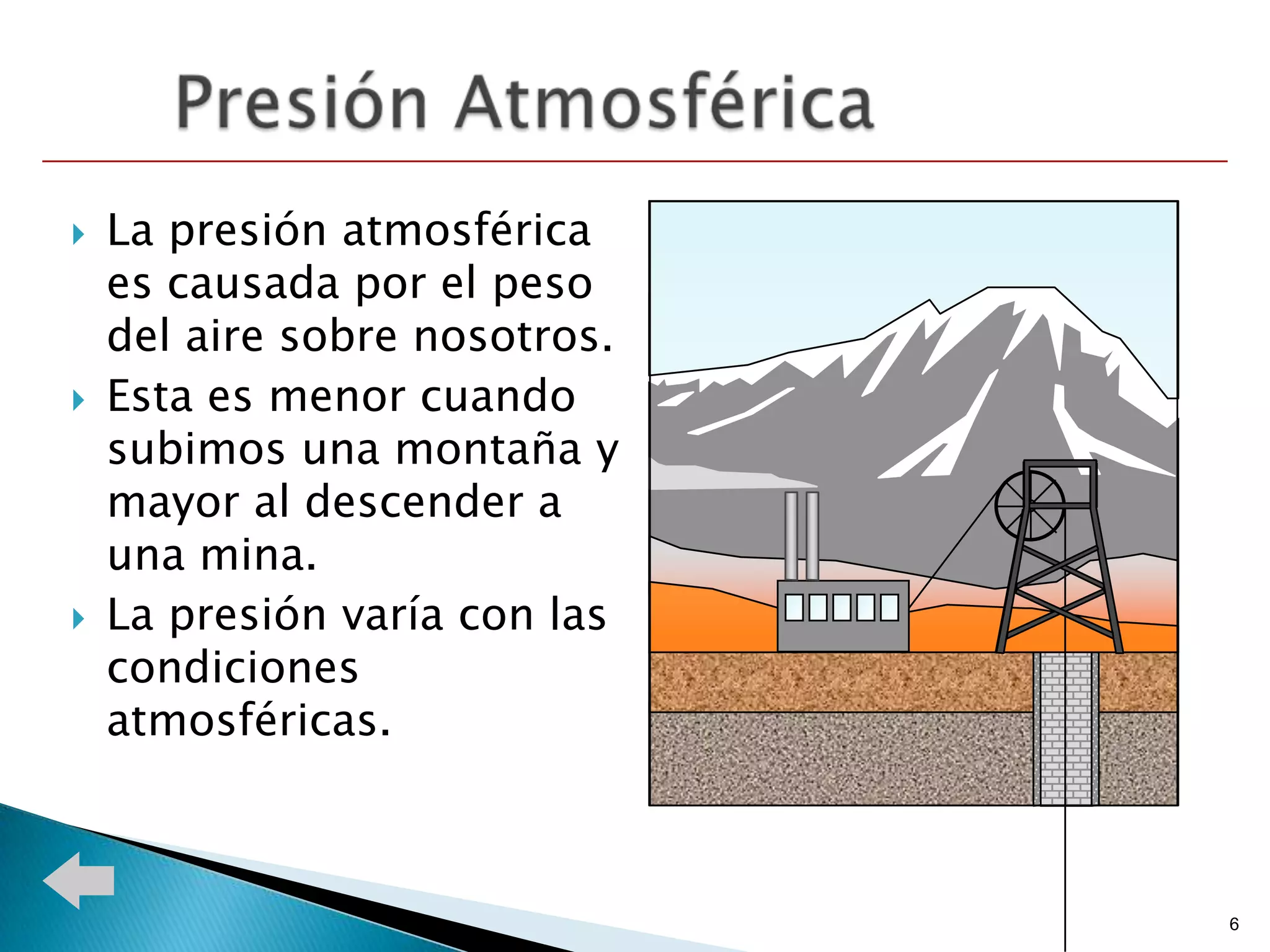

 La presión atmosférica es causada por el peso del aire sobre nosotros.  Esta es menor cuando subimos una montaña y mayor al descender a una mina.  La presión varía con las condiciones atmosféricas. 6

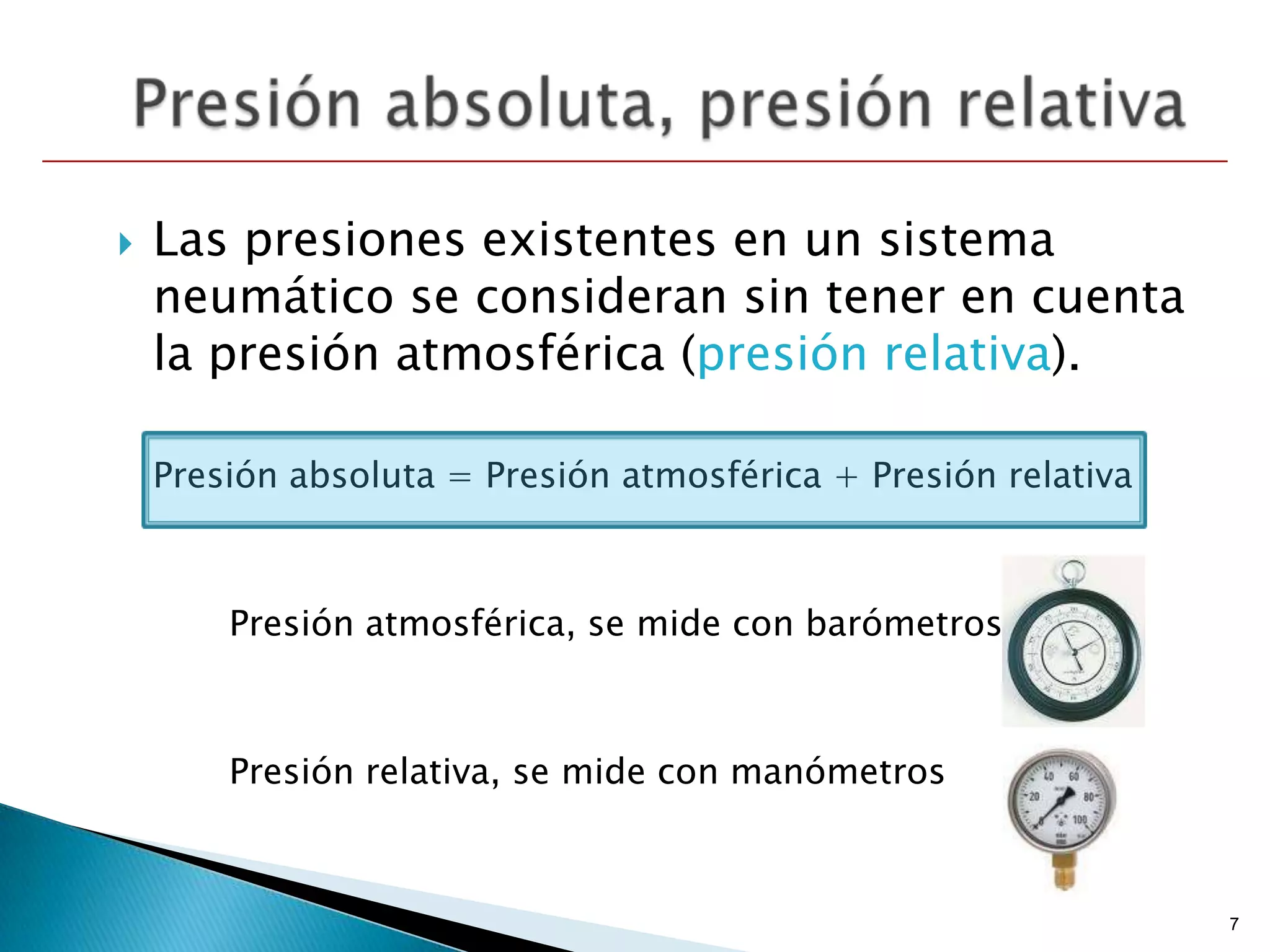

 Las presiones existentes en un sistema neumático se consideran sin tener en cuenta la presión atmosférica (presión relativa). Presión absoluta = Presión atmosférica + Presión relativa Presión atmosférica, se mide con barómetros Presión relativa, se mide con manómetros 7

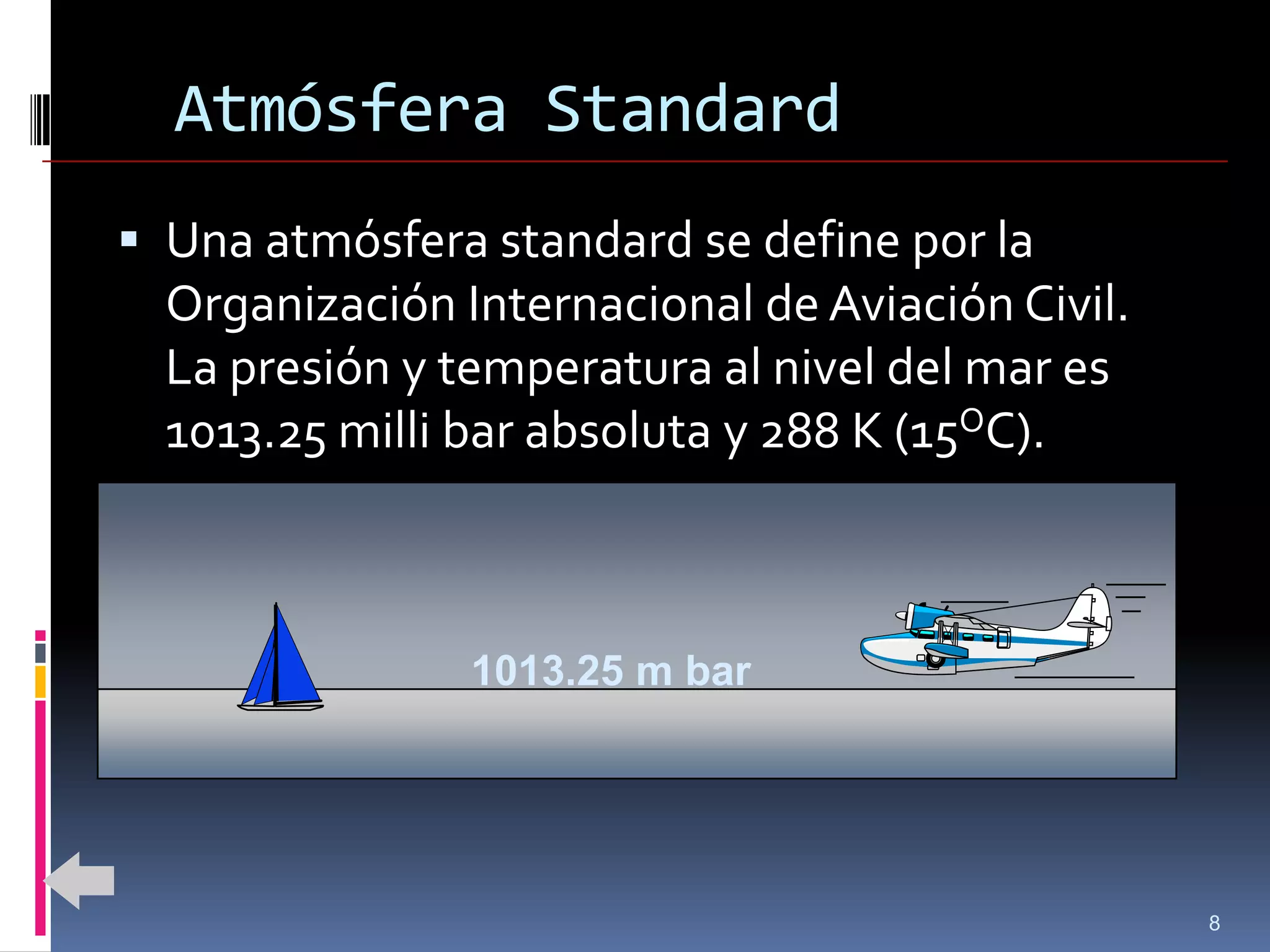

Atmósfera Standard  Una atmósfera standard se define por la Organización Internacional de Aviación Civil. La presión y temperatura al nivel del mar es 1013.25 milli bar absoluta y 288 K (15OC). 1013.25 m bar 8

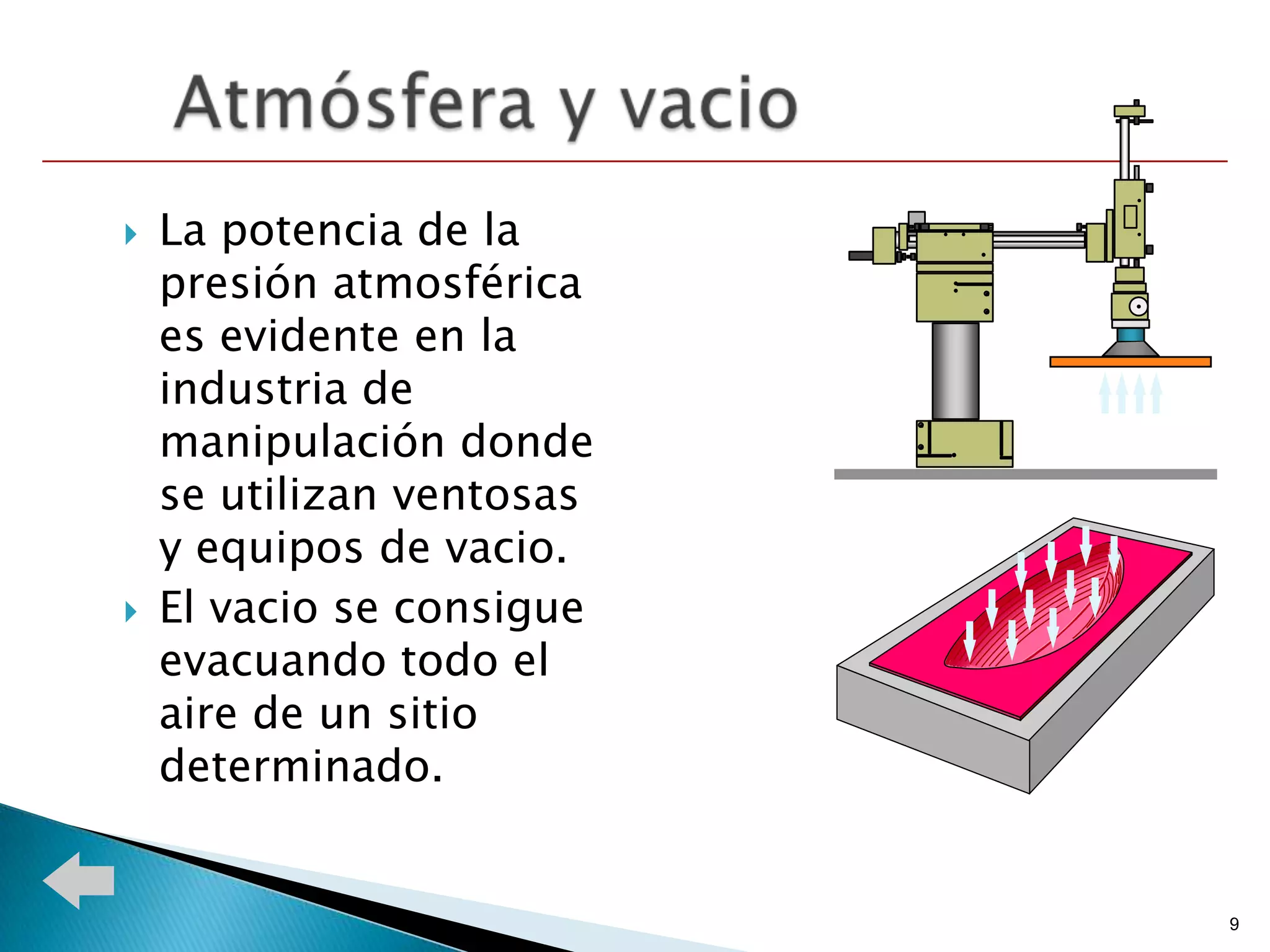

 La potencia de la presión atmosférica es evidente en la industria de manipulación donde se utilizan ventosas y equipos de vacio.  El vacio se consigue evacuando todo el aire de un sitio determinado. 9

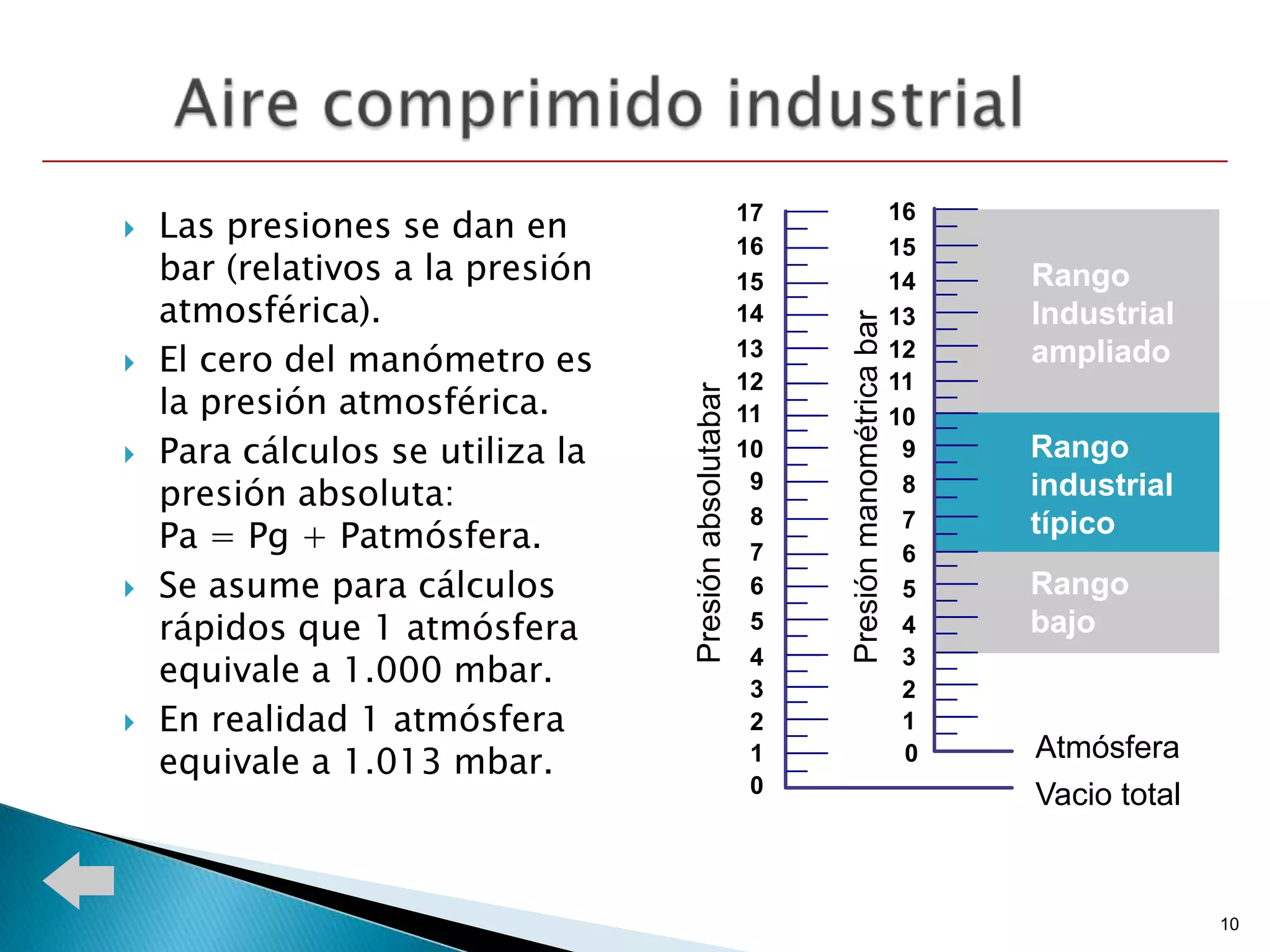

 Las presiones se dan en 17 16 16 15 bar (relativos a la presión 15 14 Rango atmosférica). 14 13 Industrial Presión manométrica bar  El cero del manómetro es 13 12 ampliado 12 11 la presión atmosférica. Presión absolutabar 11 10  Para cálculos se utiliza la 10 9 Rango presión absoluta: 9 8 industrial 8 Pa = Pg + Patmósfera. 7 típico 7 6  Se asume para cálculos 6 5 Rango rápidos que 1 atmósfera 5 4 bajo equivale a 1.000 mbar. 4 3 3 2  En realidad 1 atmósfera 2 1 equivale a 1.013 mbar. 1 0 Atmósfera 0 Vacio total 10

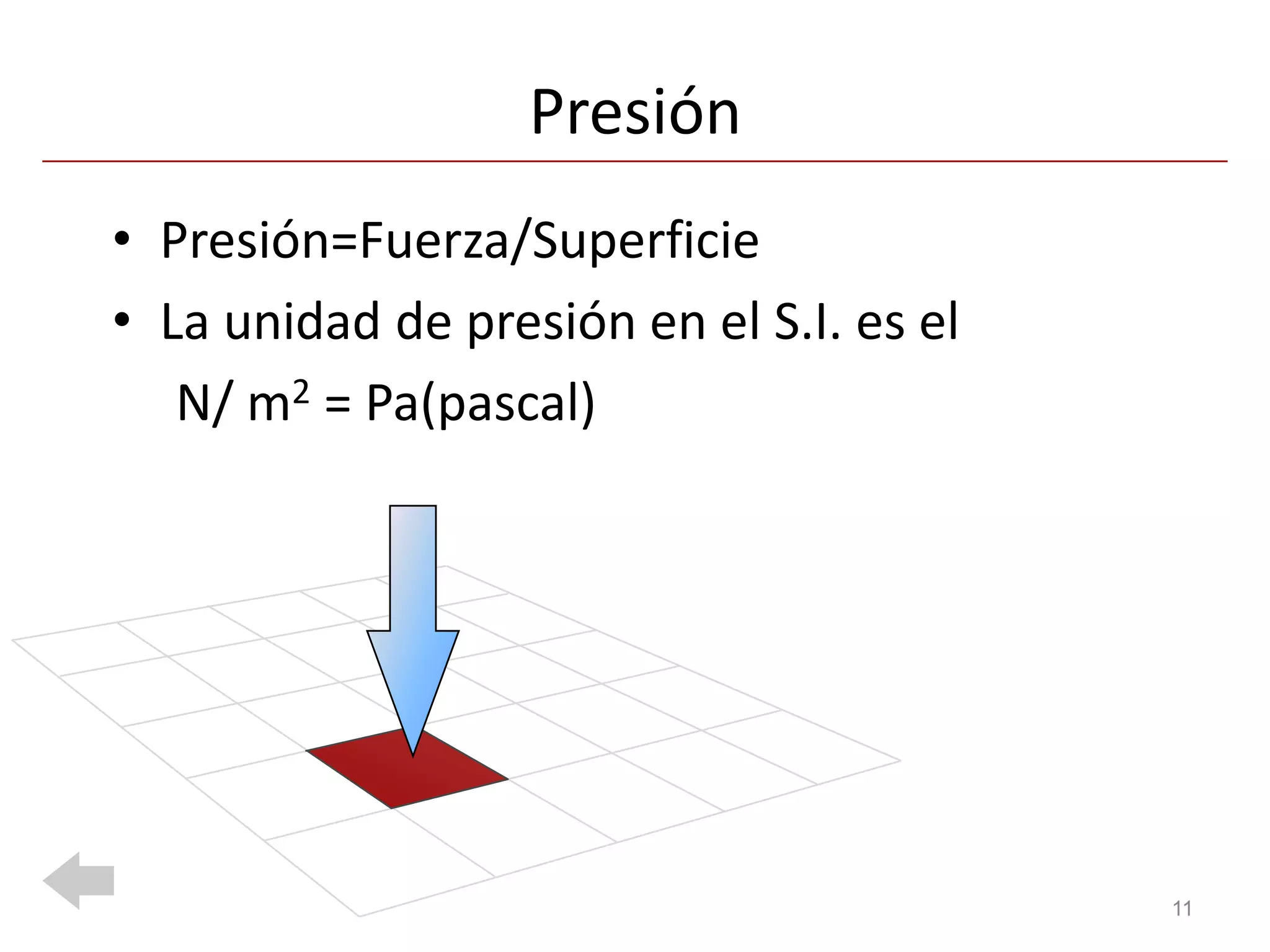

Presión • Presión=Fuerza/Superficie • La unidad de presión en el S.I. es el N/ m2 = Pa(pascal) 11

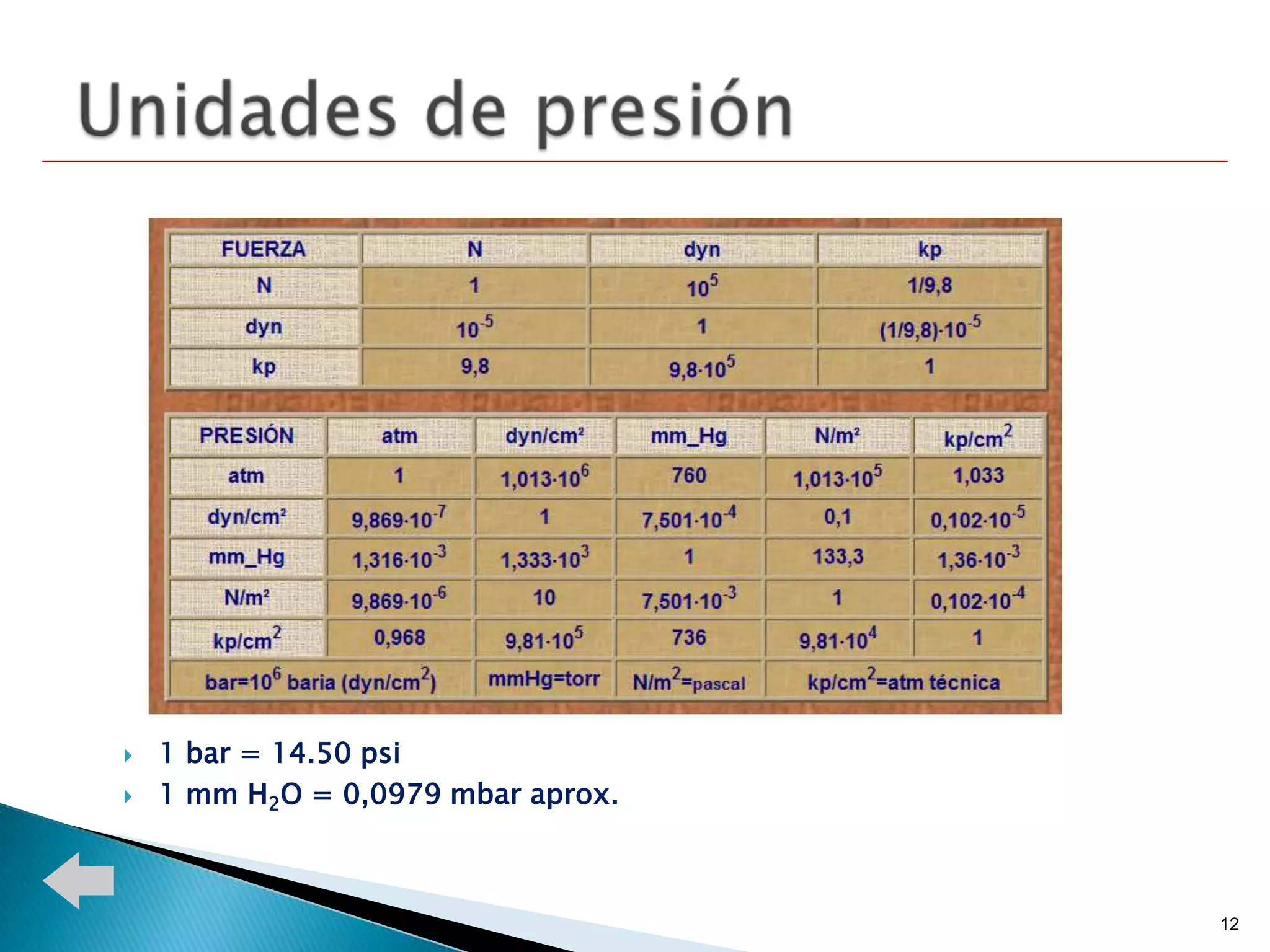

 1 bar = 14.50 psi  1 mm H2O = 0,0979 mbar aprox. 12

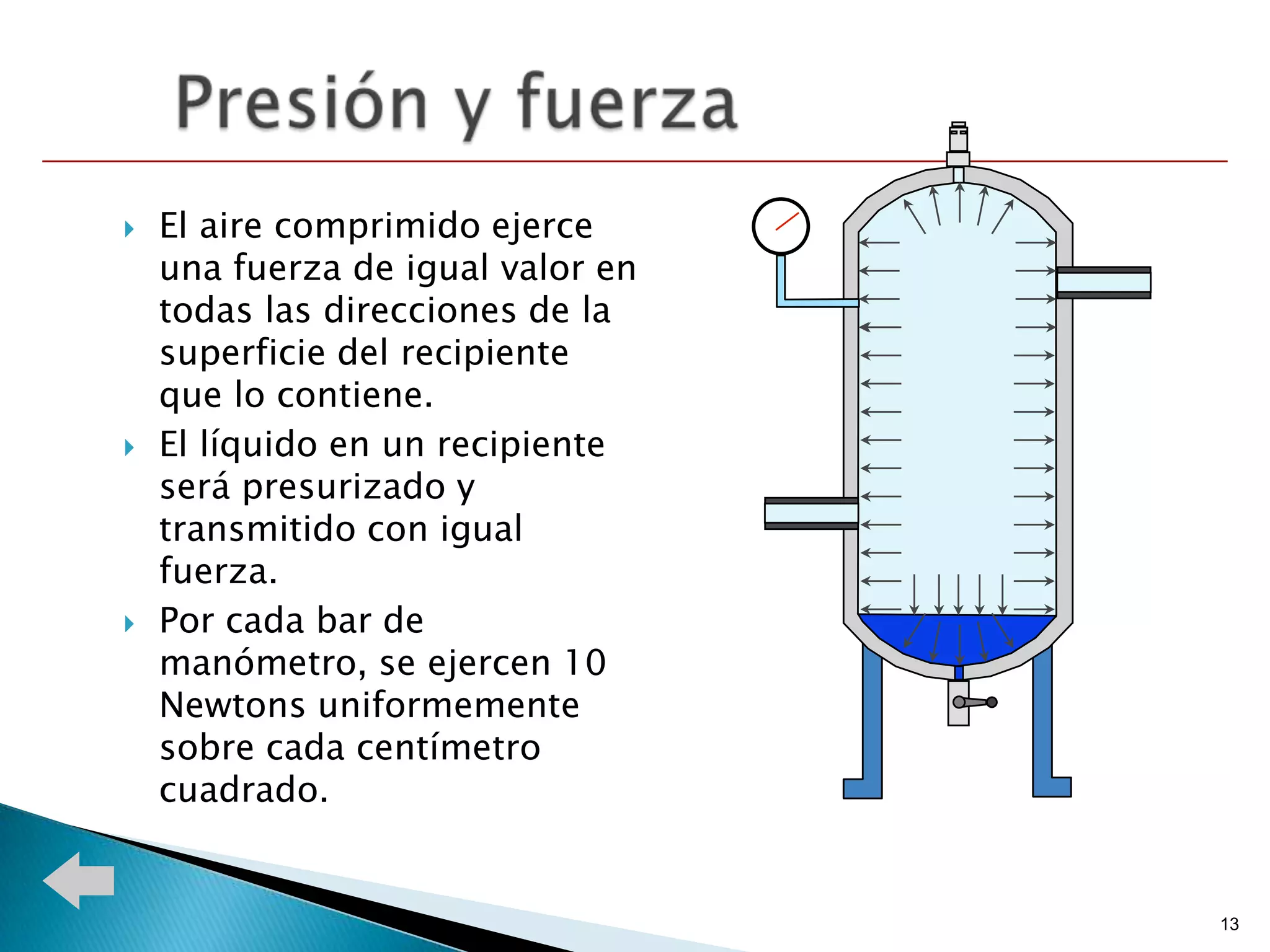

 El aire comprimido ejerce una fuerza de igual valor en todas las direcciones de la superficie del recipiente que lo contiene.  El líquido en un recipiente será presurizado y transmitido con igual fuerza.  Por cada bar de manómetro, se ejercen 10 Newtons uniformemente sobre cada centímetro cuadrado. 13

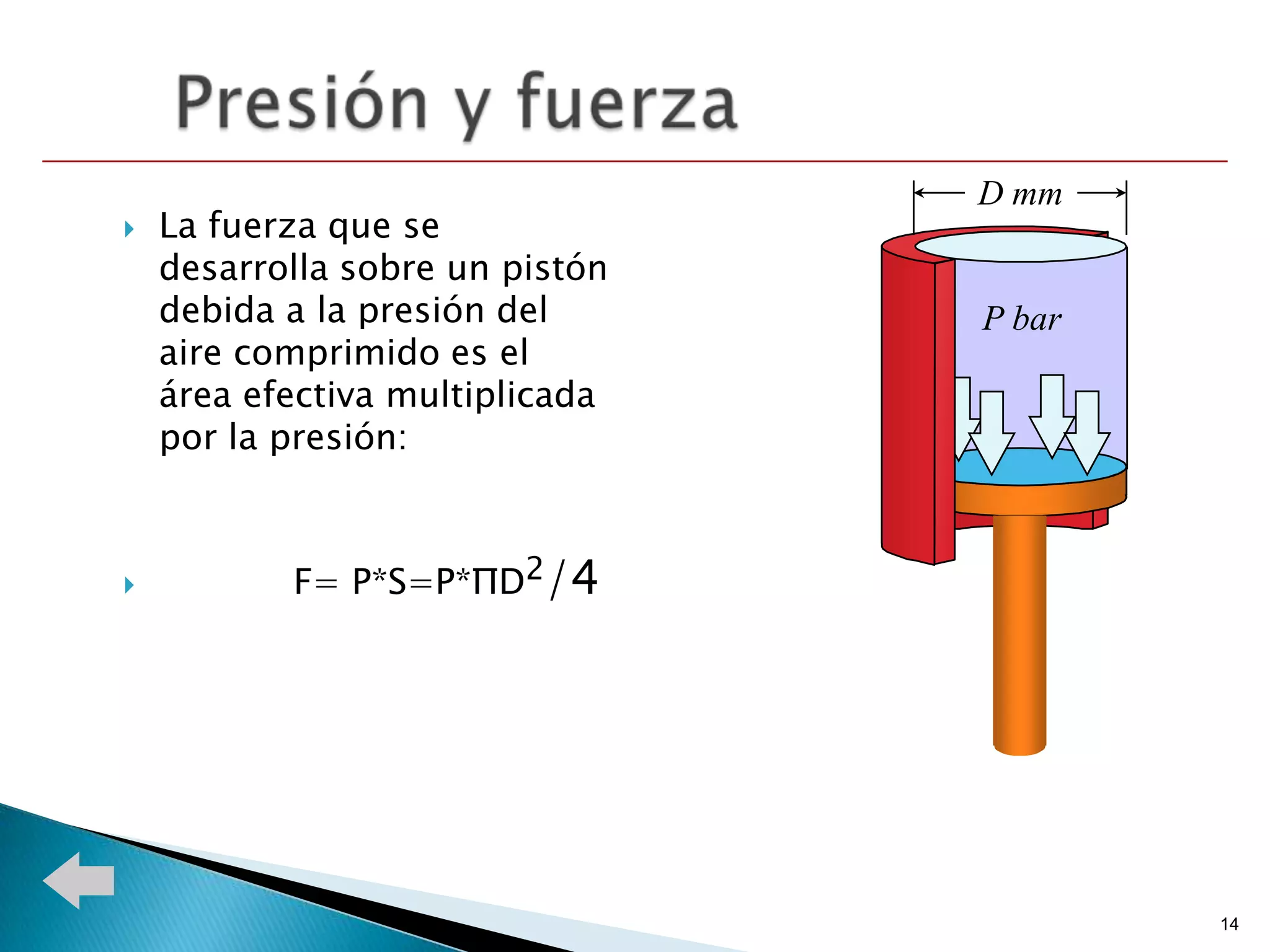

D mm  La fuerza que se desarrolla sobre un pistón debida a la presión del P bar aire comprimido es el área efectiva multiplicada por la presión:  F= P*S=P*ΠD2/4 14

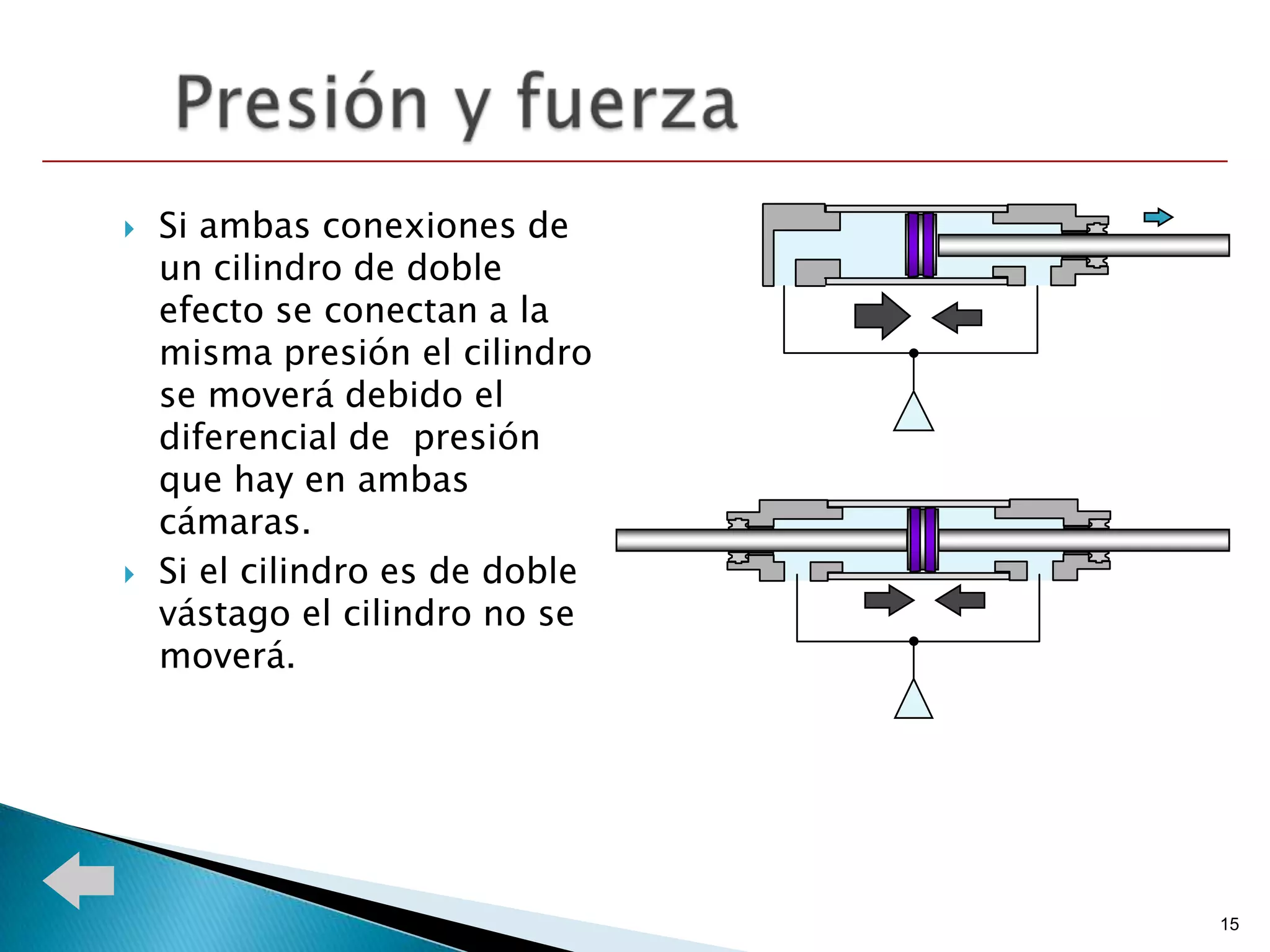

 Si ambas conexiones de un cilindro de doble efecto se conectan a la misma presión el cilindro se moverá debido el diferencial de presión que hay en ambas cámaras.  Si el cilindro es de doble vástago el cilindro no se moverá. 15

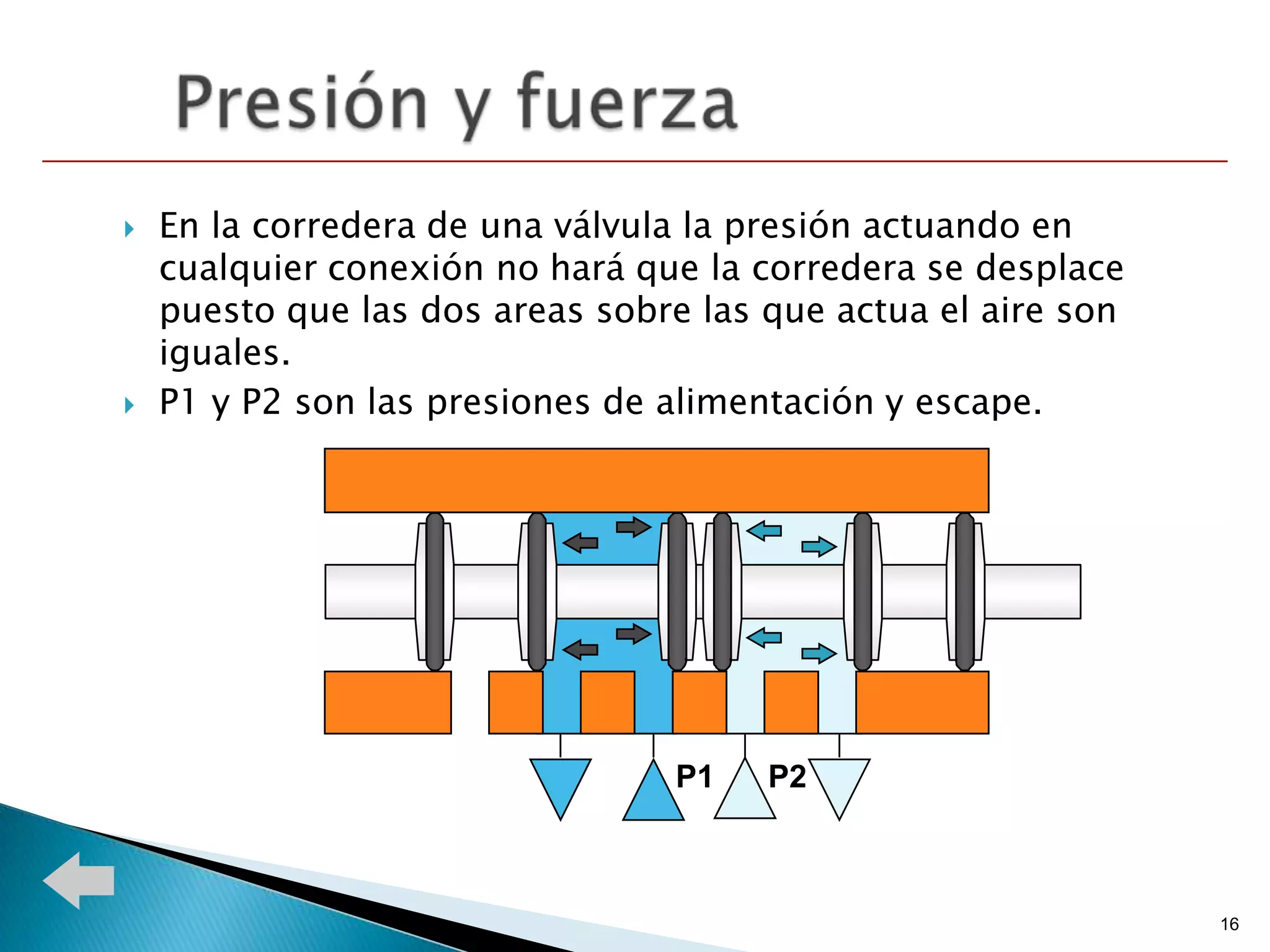

 En la corredera de una válvula la presión actuando en cualquier conexión no hará que la corredera se desplace puesto que las dos areas sobre las que actua el aire son iguales.  P1 y P2 son las presiones de alimentación y escape. P1 P2 16

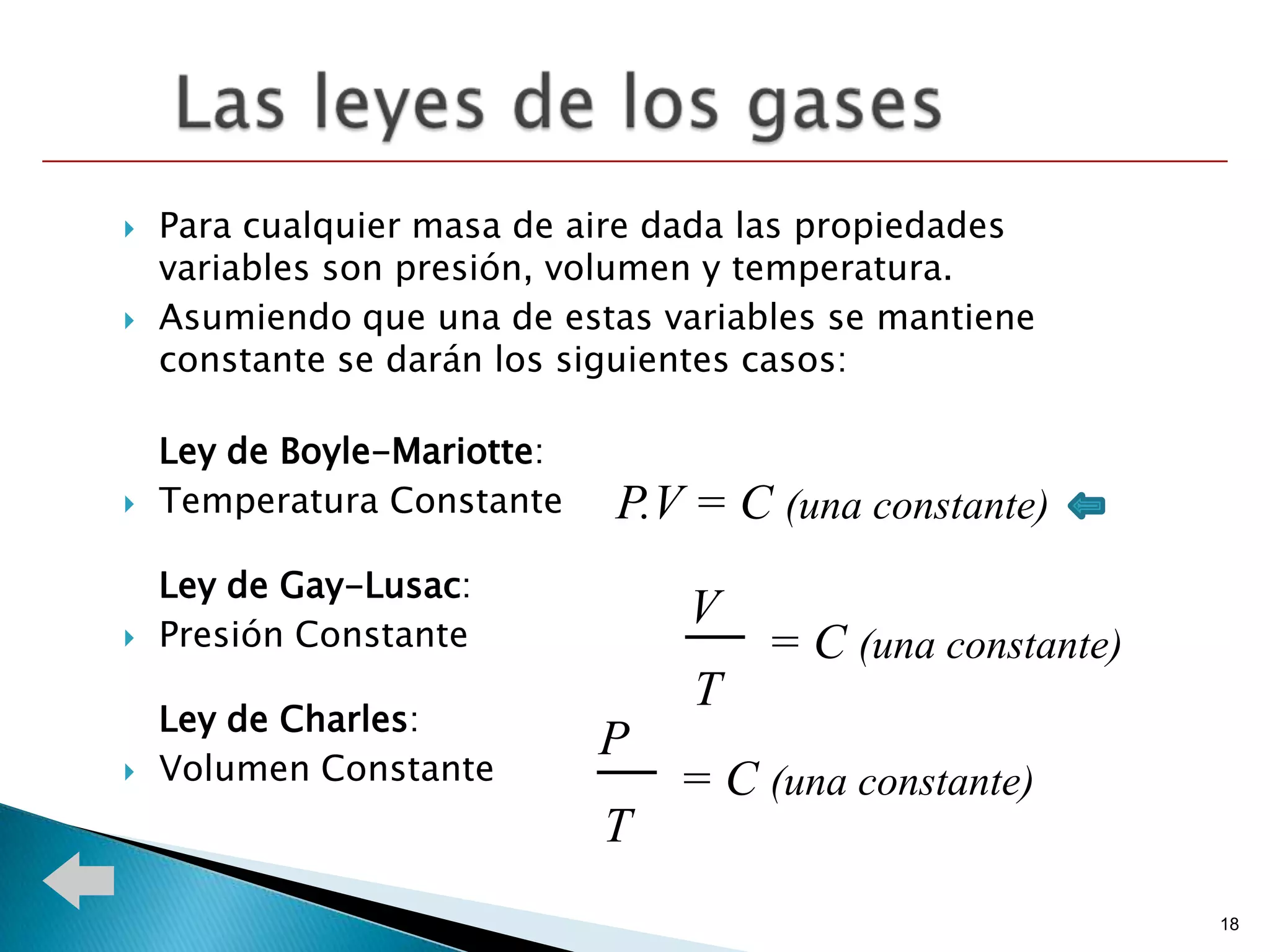

 Para cualquier masa de aire dada las propiedades variables son presión, volumen y temperatura.  Asumiendo que una de estas variables se mantiene constante se darán los siguientes casos: Ley de Boyle-Mariotte:  Temperatura Constante P.V = C (una constante) Ley de Gay-Lusac: Presión Constante V  = C (una constante) T Ley de Charles: P  Volumen Constante = C (una constante) T 18

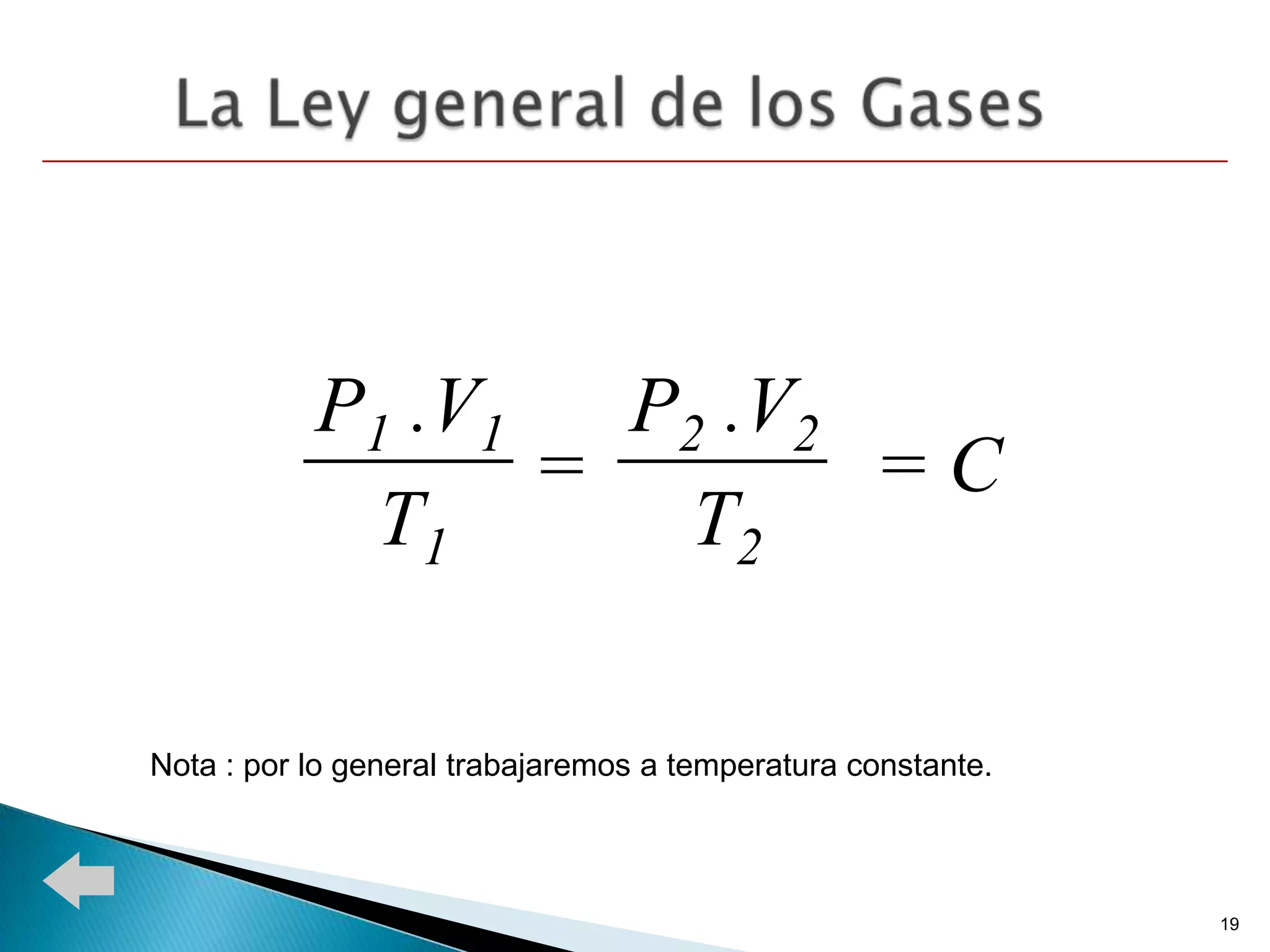

P1 .V1 P2 .V2 = =C T1 T2 Nota : por lo general trabajaremos a temperatura constante. 19

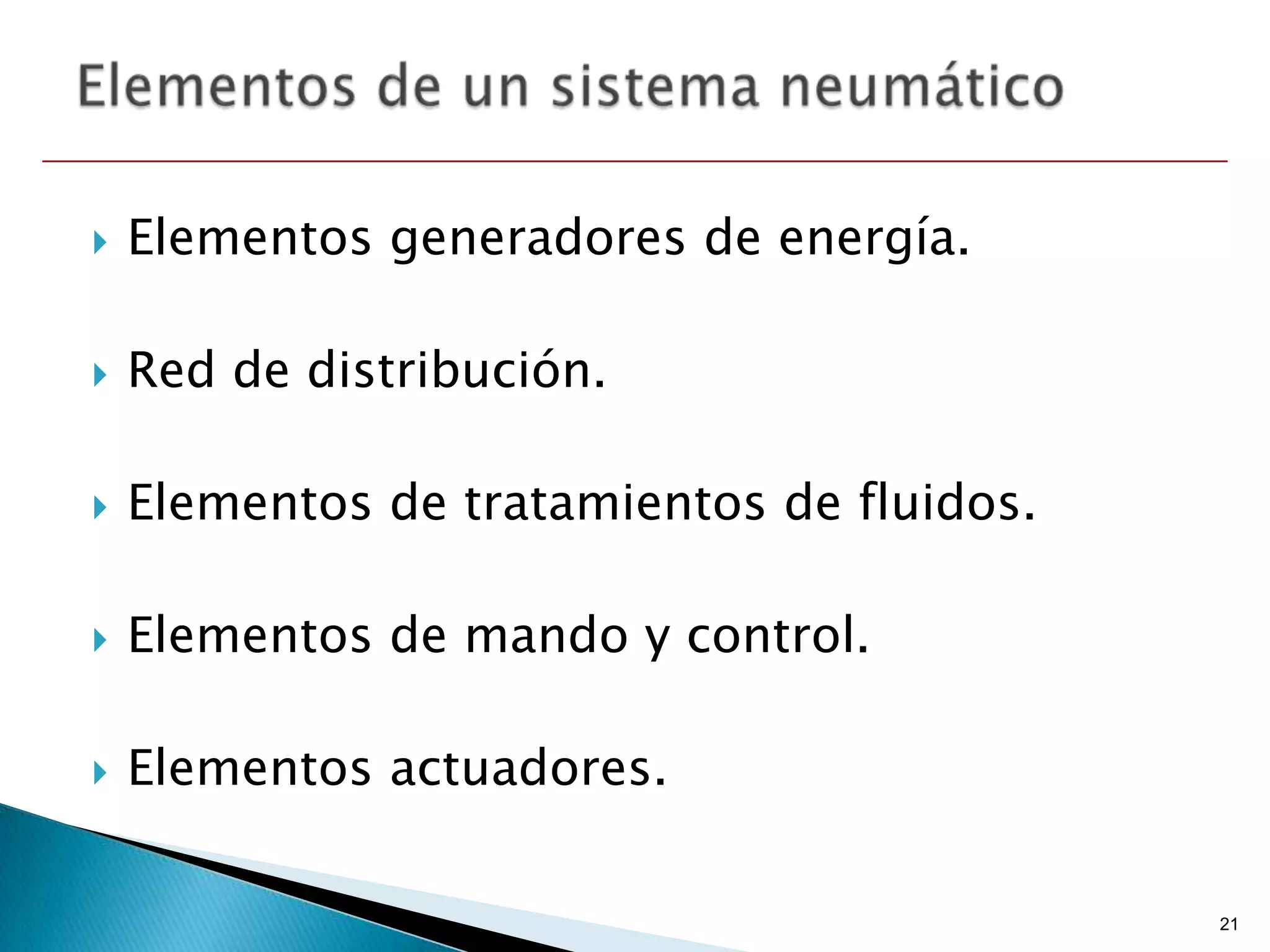

 Elementos generadores de energía.  Red de distribución.  Elementos de tratamientos de fluidos.  Elementos de mando y control.  Elementos actuadores. 21

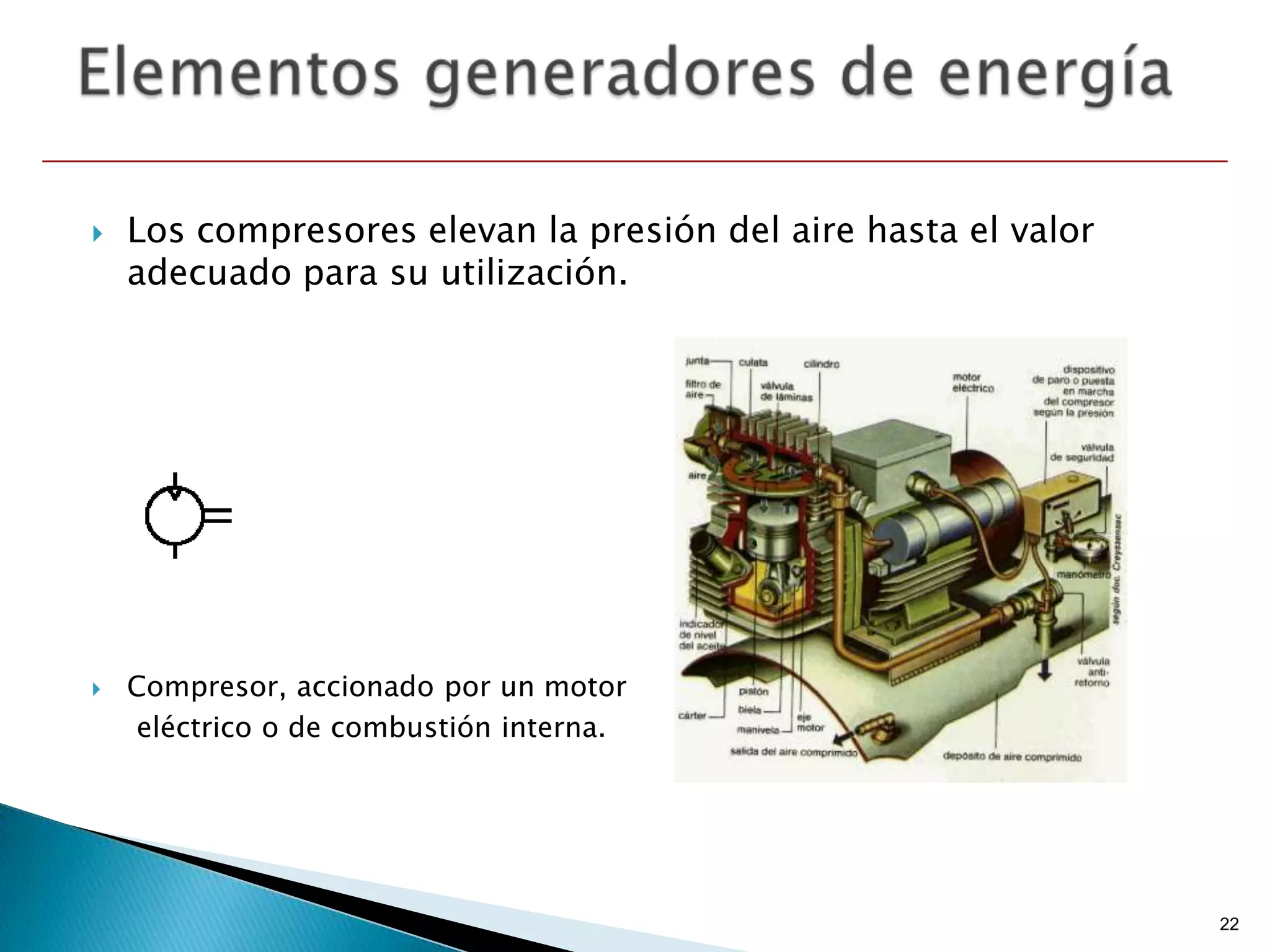

 Los compresores elevan la presión del aire hasta el valor adecuado para su utilización.  Compresor, accionado por un motor eléctrico o de combustión interna. 22

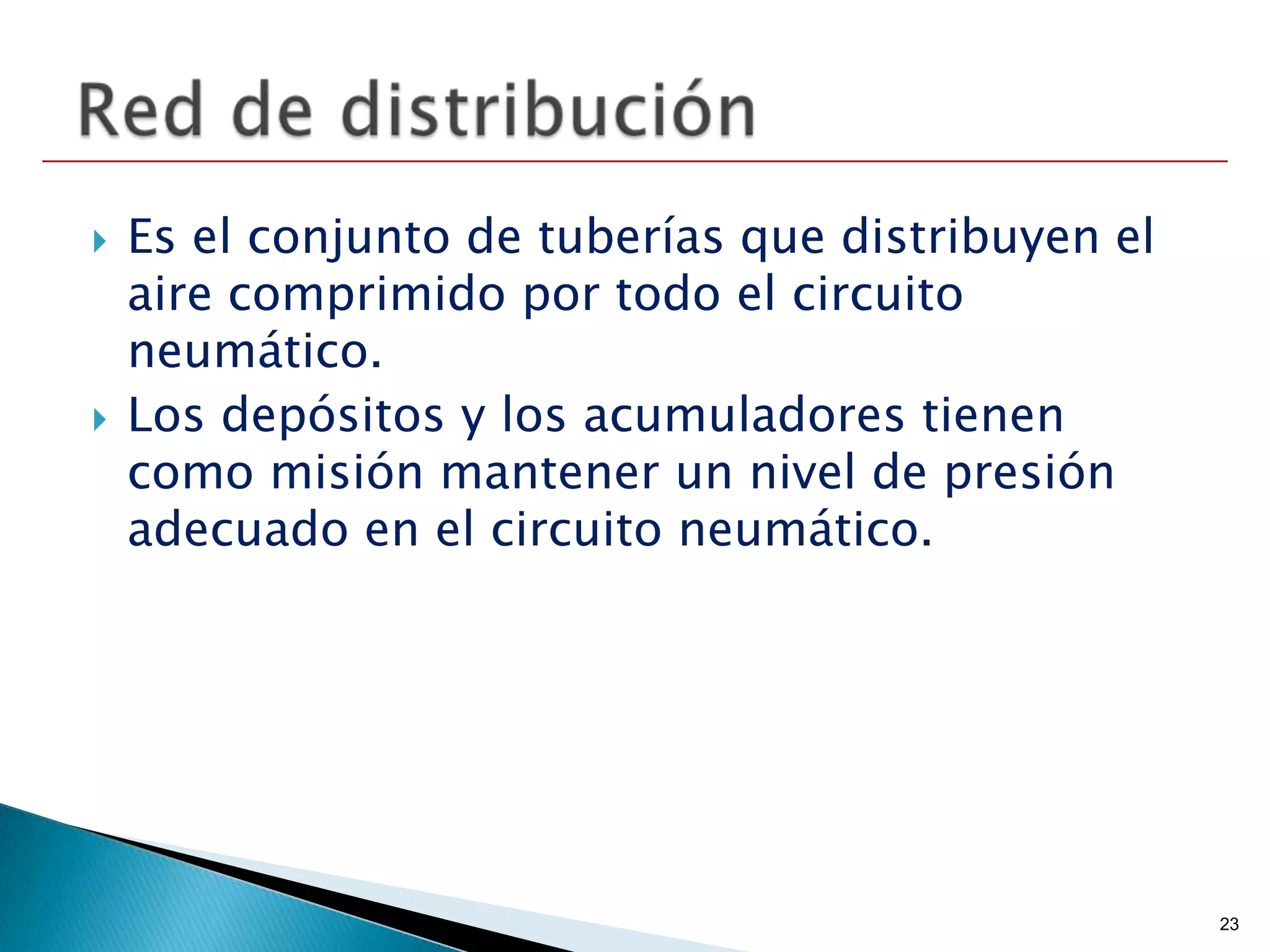

 Es el conjunto de tuberías que distribuyen el aire comprimido por todo el circuito neumático.  Los depósitos y los acumuladores tienen como misión mantener un nivel de presión adecuado en el circuito neumático. 23

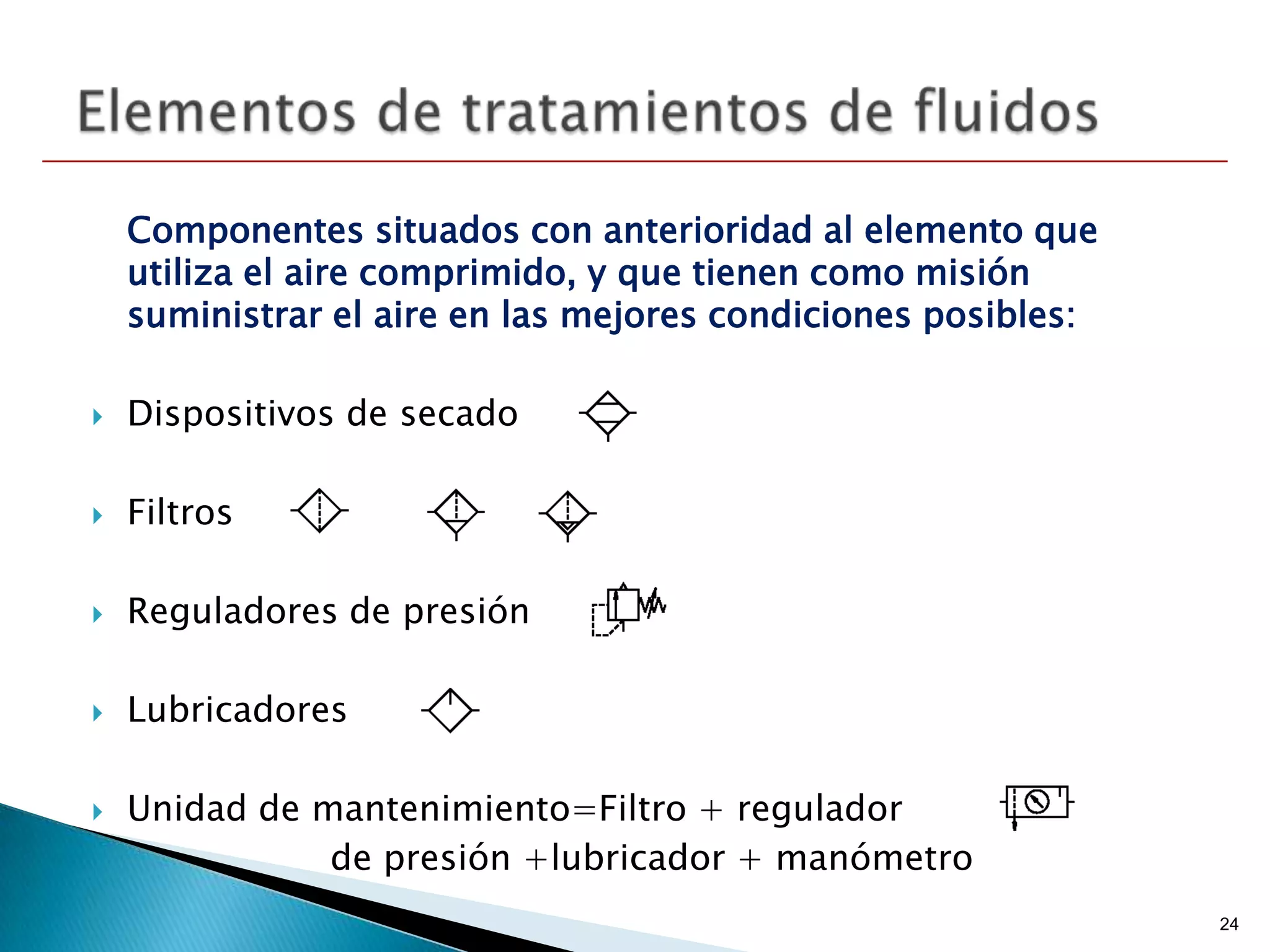

Componentes situados con anterioridad al elemento que utiliza el aire comprimido, y que tienen como misión suministrar el aire en las mejores condiciones posibles:  Dispositivos de secado  Filtros  Reguladores de presión  Lubricadores  Unidad de mantenimiento=Filtro + regulador de presión +lubricador + manómetro 24

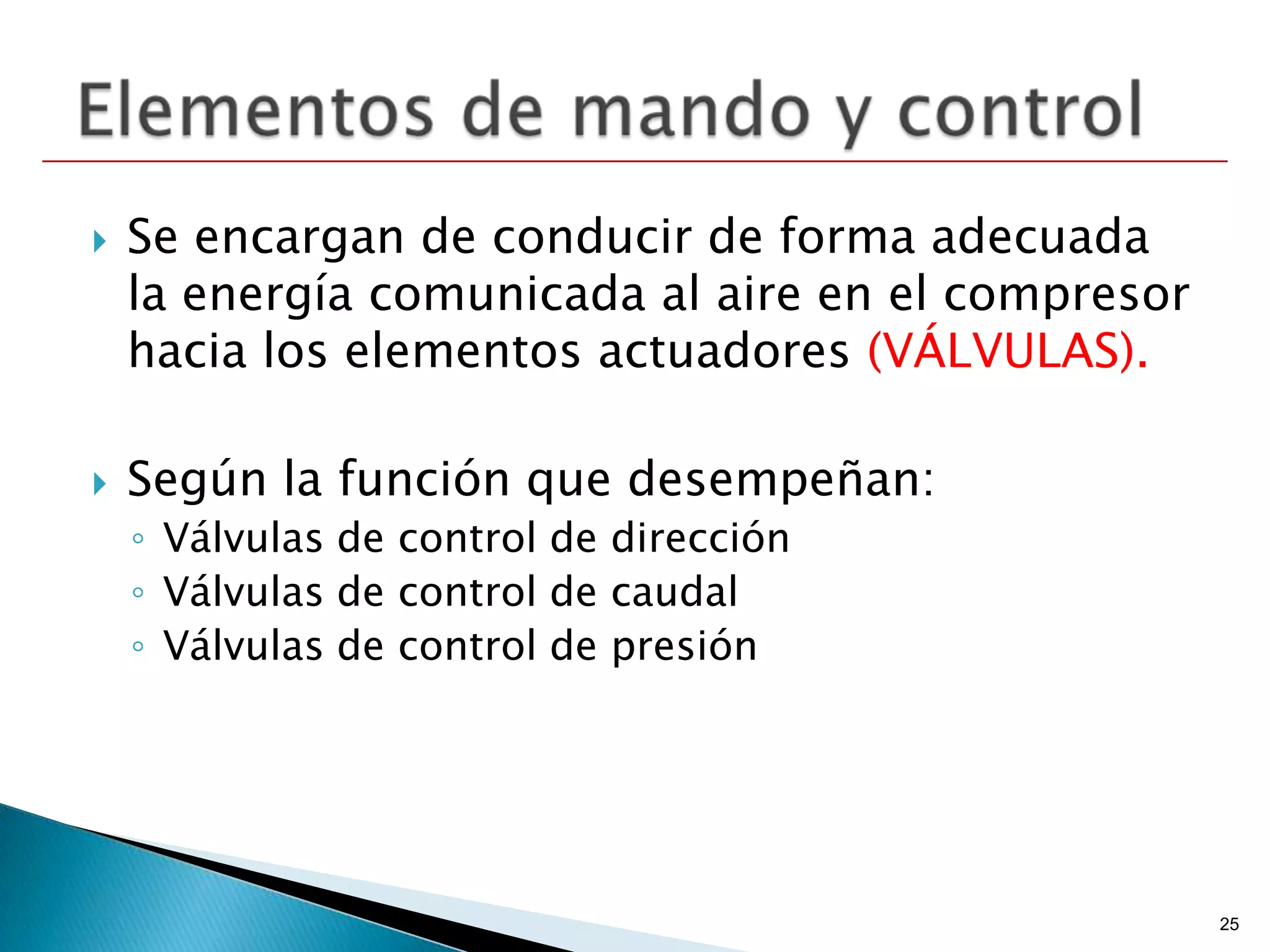

 Se encargan de conducir de forma adecuada la energía comunicada al aire en el compresor hacia los elementos actuadores (VÁLVULAS).  Según la función que desempeñan: ◦ Válvulas de control de dirección ◦ Válvulas de control de caudal ◦ Válvulas de control de presión 25

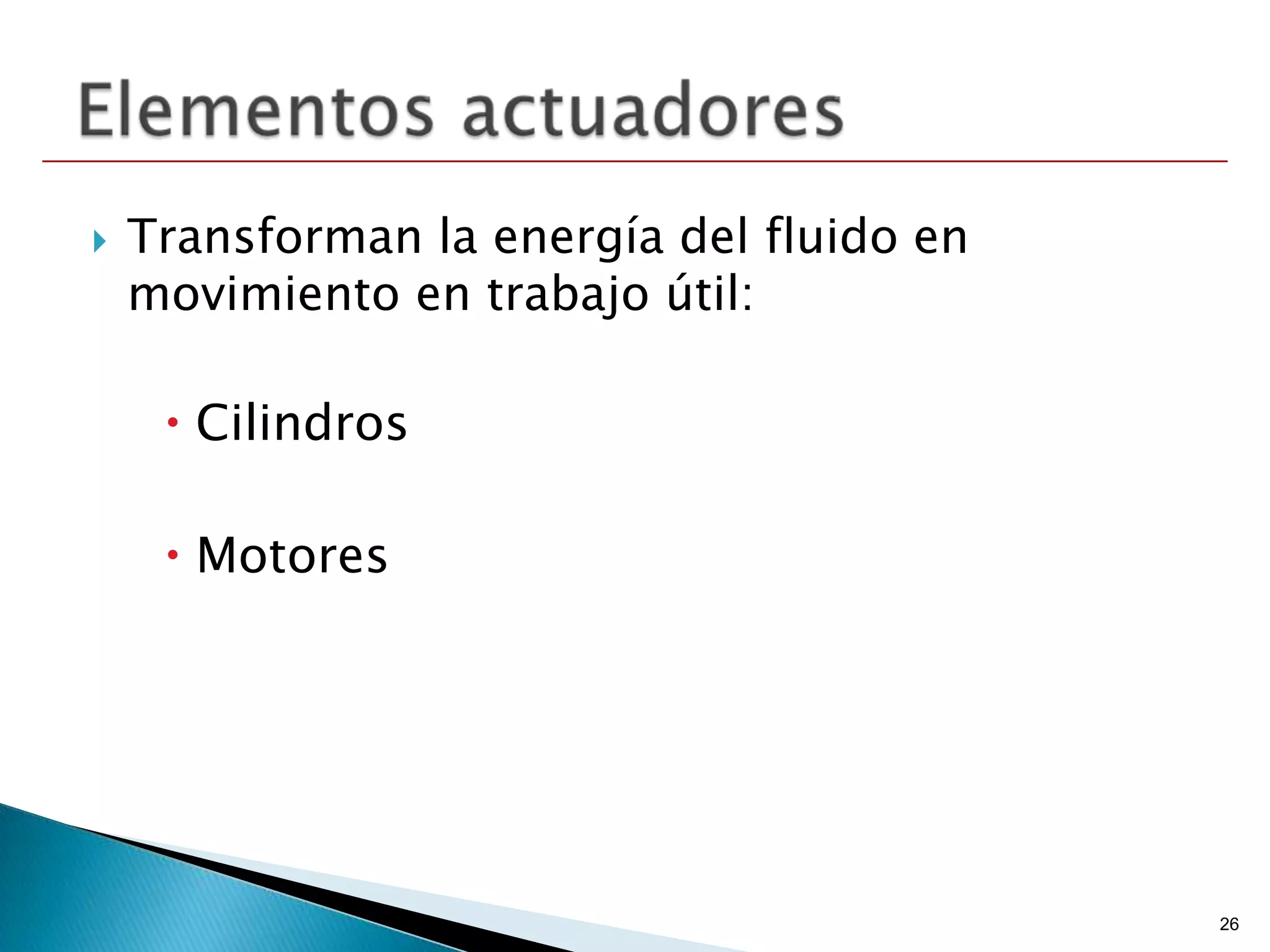

 Transforman la energía del fluido en movimiento en trabajo útil:  Cilindros  Motores 26

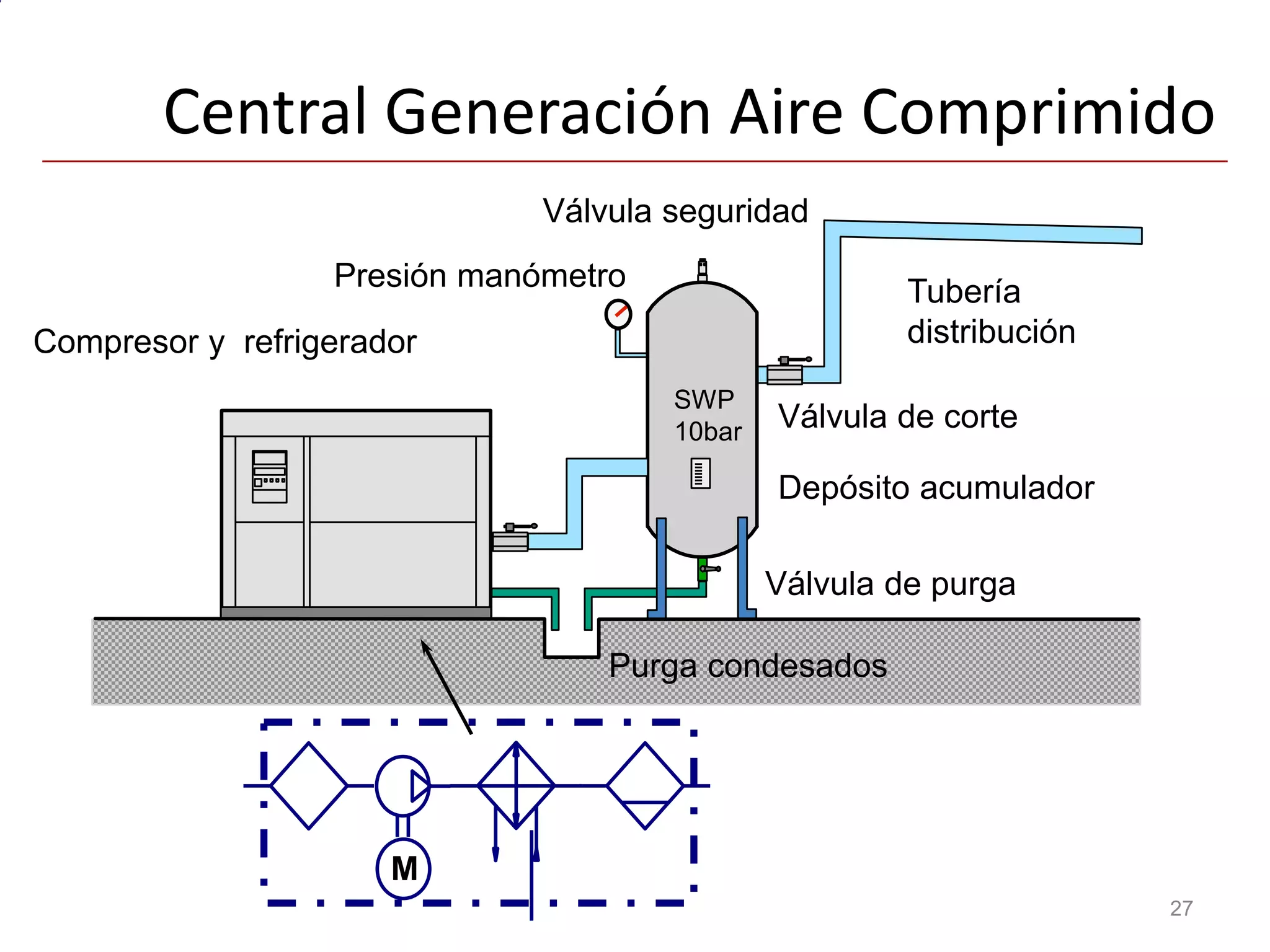

Central Generación Aire Comprimido Válvula seguridad Presión manómetro Tubería Compresor y refrigerador distribución SWP 10bar Válvula de corte Depósito acumulador Válvula de purga Purga condesados M 27

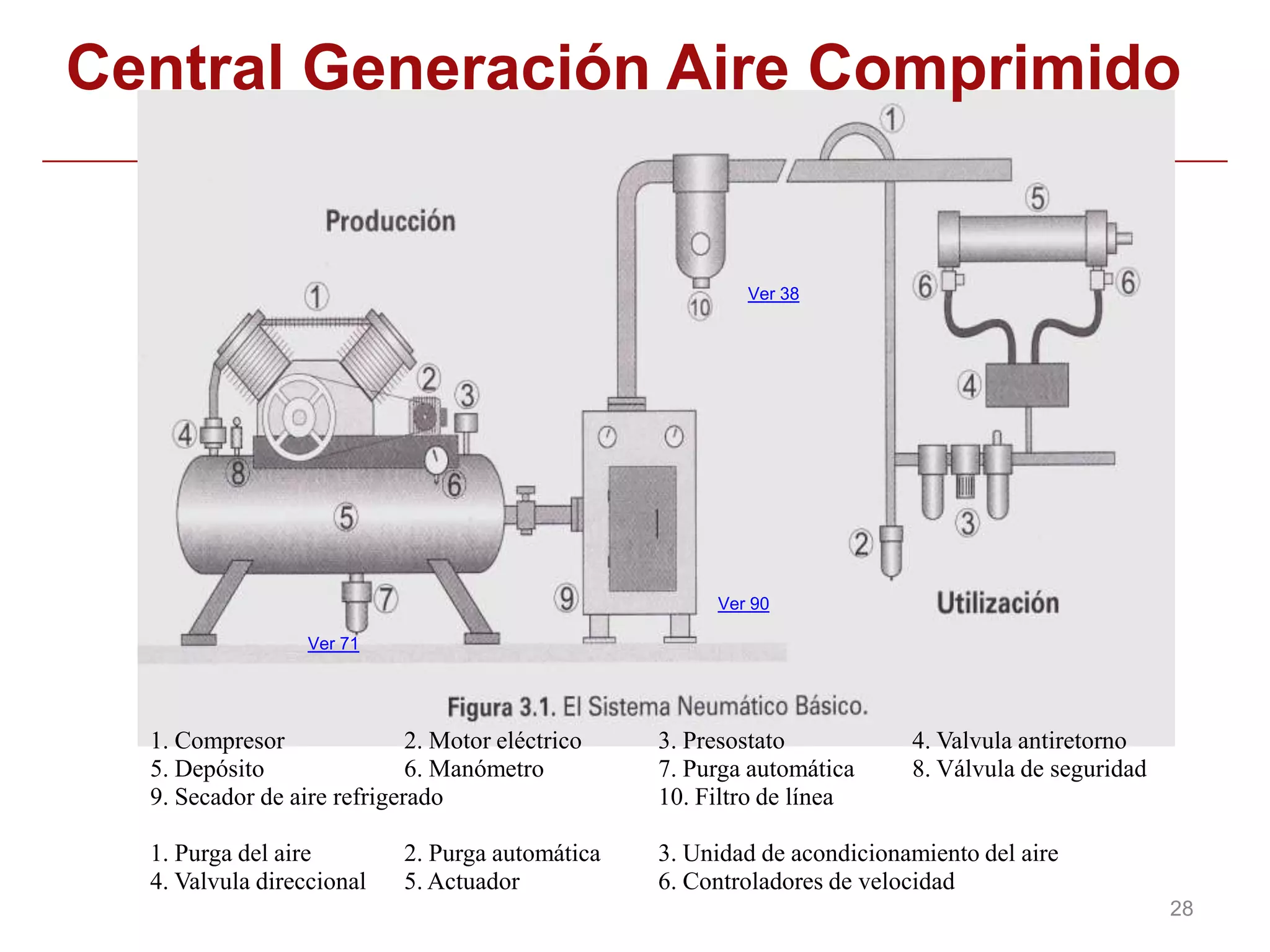

Central Generación Aire El sistema neumático básico Comprimido Ver 38 Ver 90 Ver 71 1. Compresor 2. Motor eléctrico 3. Presostato 4. Valvula antiretorno 5. Depósito 6. Manómetro 7. Purga automática 8. Válvula de seguridad 9. Secador de aire refrigerado 10. Filtro de línea 1. Purga del aire 2. Purga automática 3. Unidad de acondicionamiento del aire 4. Valvula direccional 5. Actuador 6. Controladores de velocidad 28

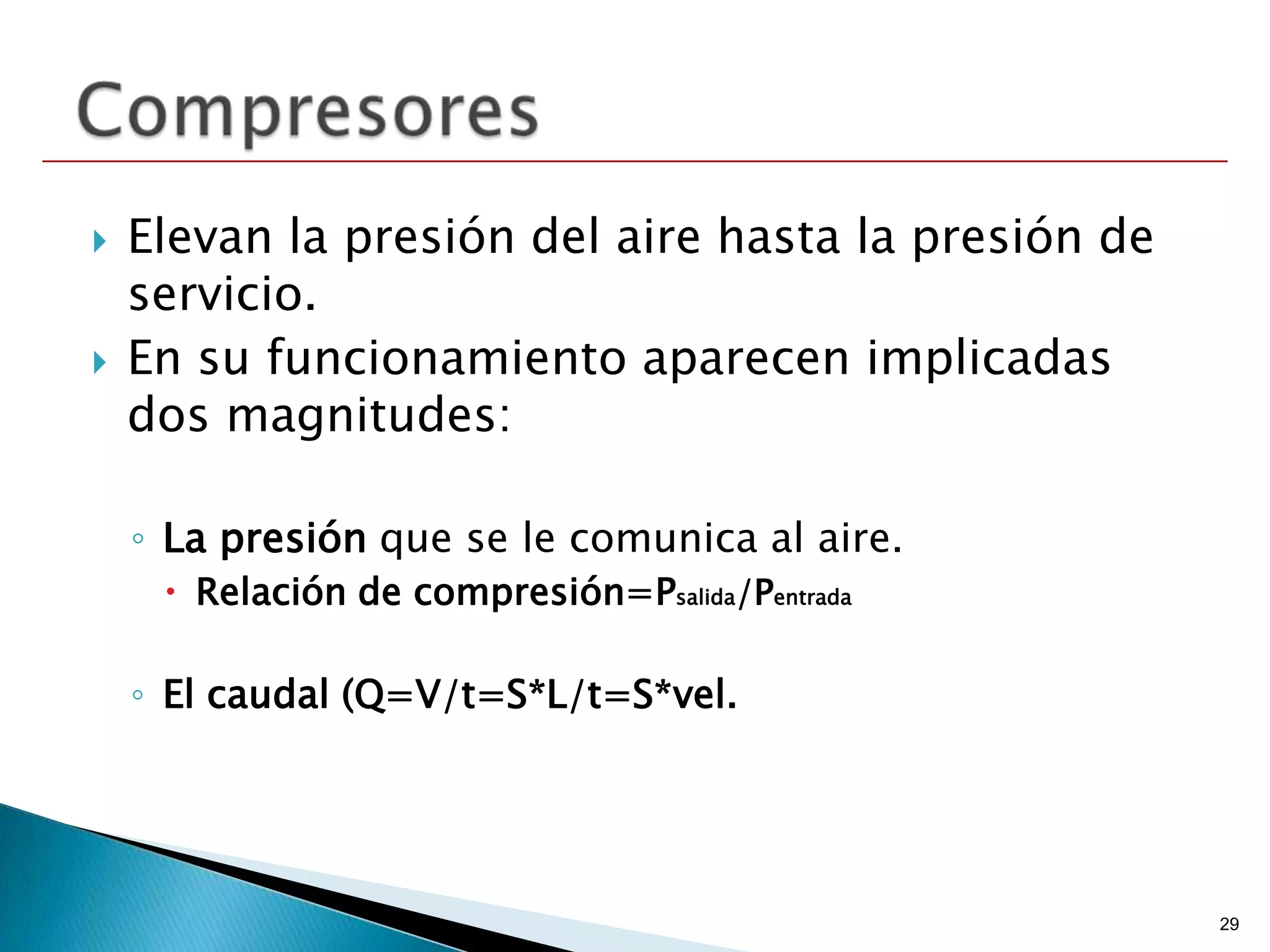

 Elevan la presión del aire hasta la presión de servicio.  En su funcionamiento aparecen implicadas dos magnitudes: ◦ La presión que se le comunica al aire.  Relación de compresión=Psalida/Pentrada ◦ El caudal (Q=V/t=S*L/t=S*vel. 29

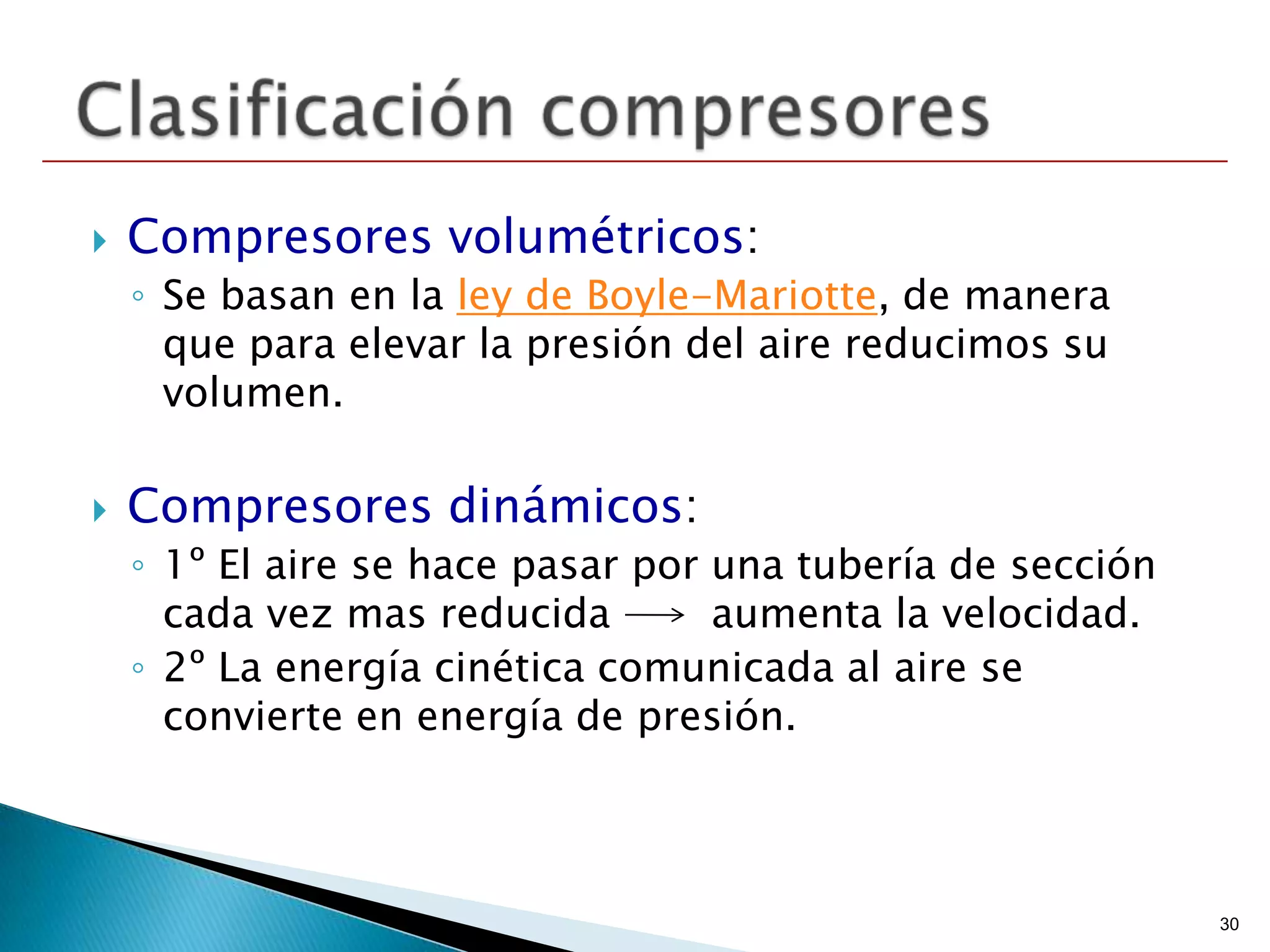

 Compresores volumétricos: ◦ Se basan en la ley de Boyle-Mariotte, de manera que para elevar la presión del aire reducimos su volumen.  Compresores dinámicos: ◦ 1º El aire se hace pasar por una tubería de sección cada vez mas reducida aumenta la velocidad. ◦ 2º La energía cinética comunicada al aire se convierte en energía de presión. 30

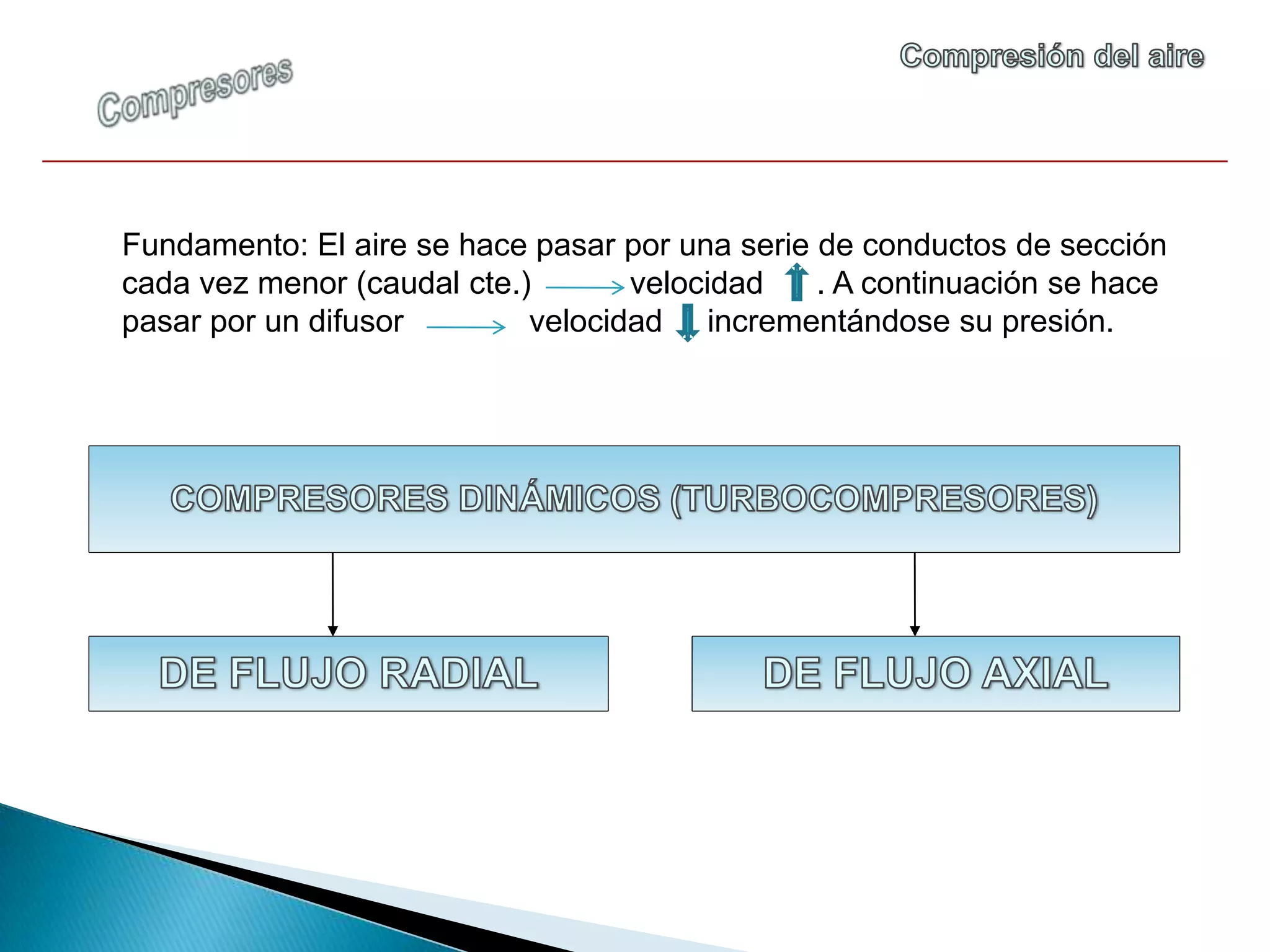

Fundamento: El aire se hace pasar por una serie de conductos de sección cada vez menor (caudal cte.) velocidad . A continuación se hace pasar por un difusor velocidad incrementándose su presión.

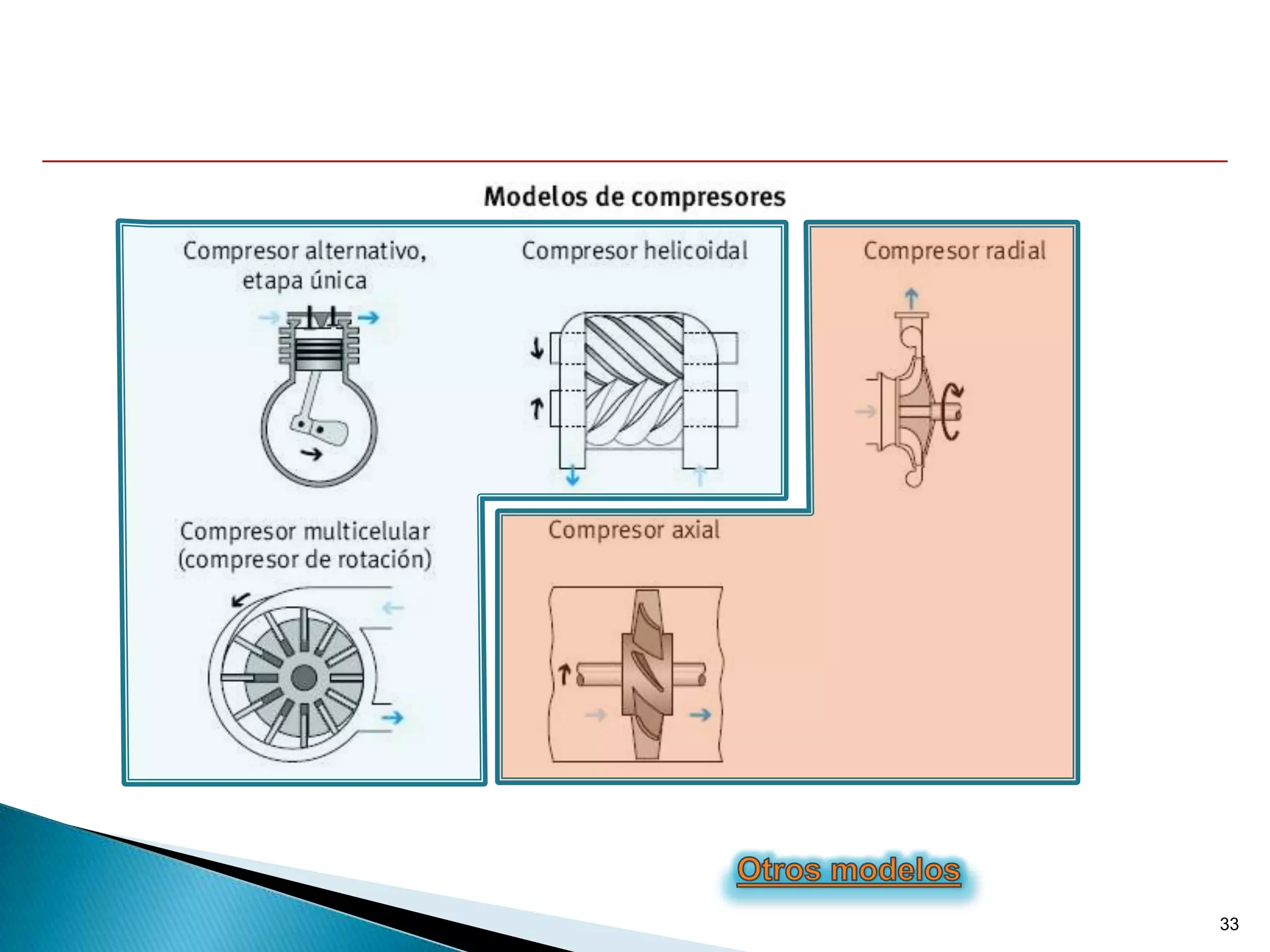

33

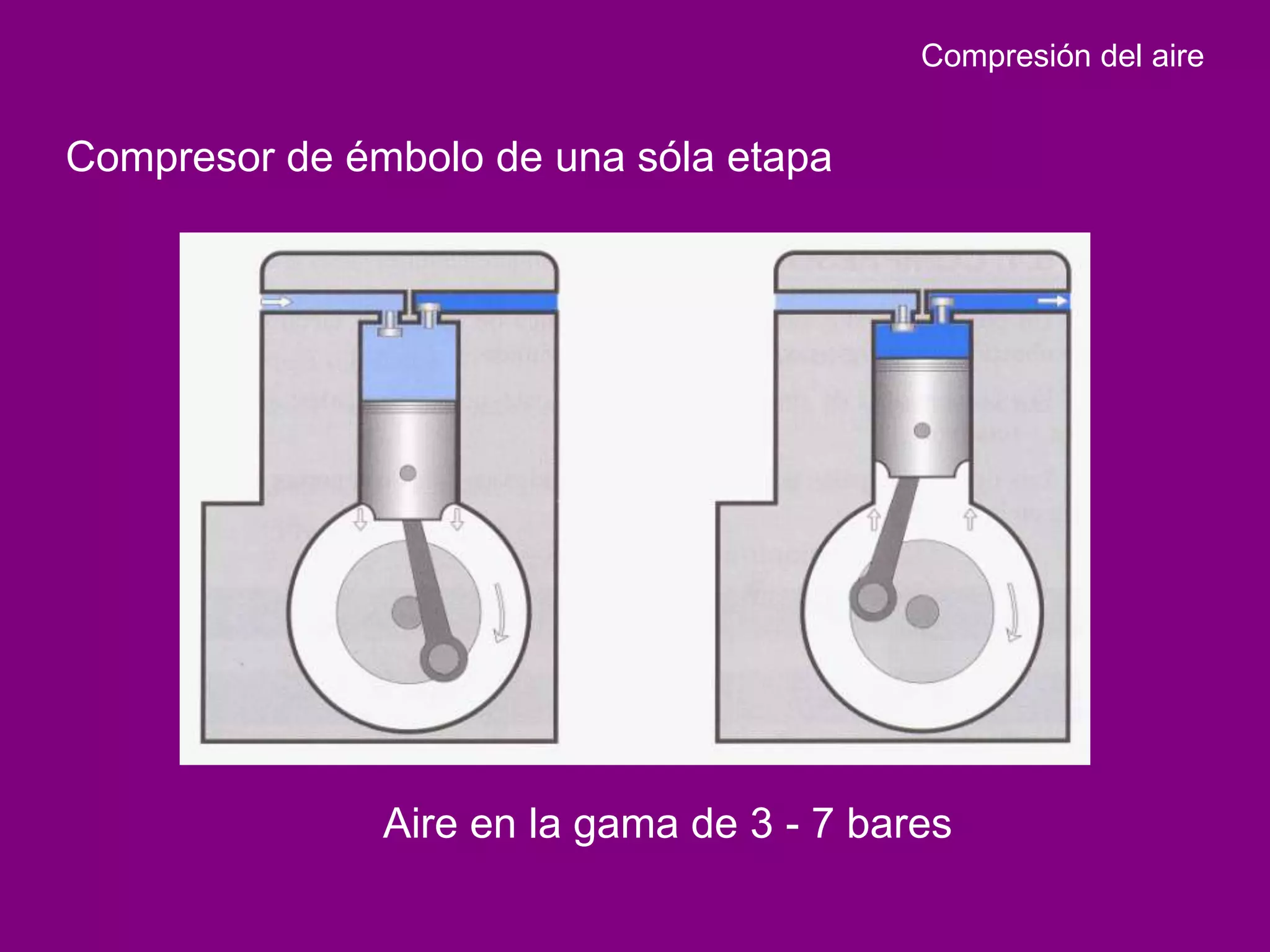

Compresión del aire Compresor de émbolo de una sóla etapa Aire en la gama de 3 - 7 bares

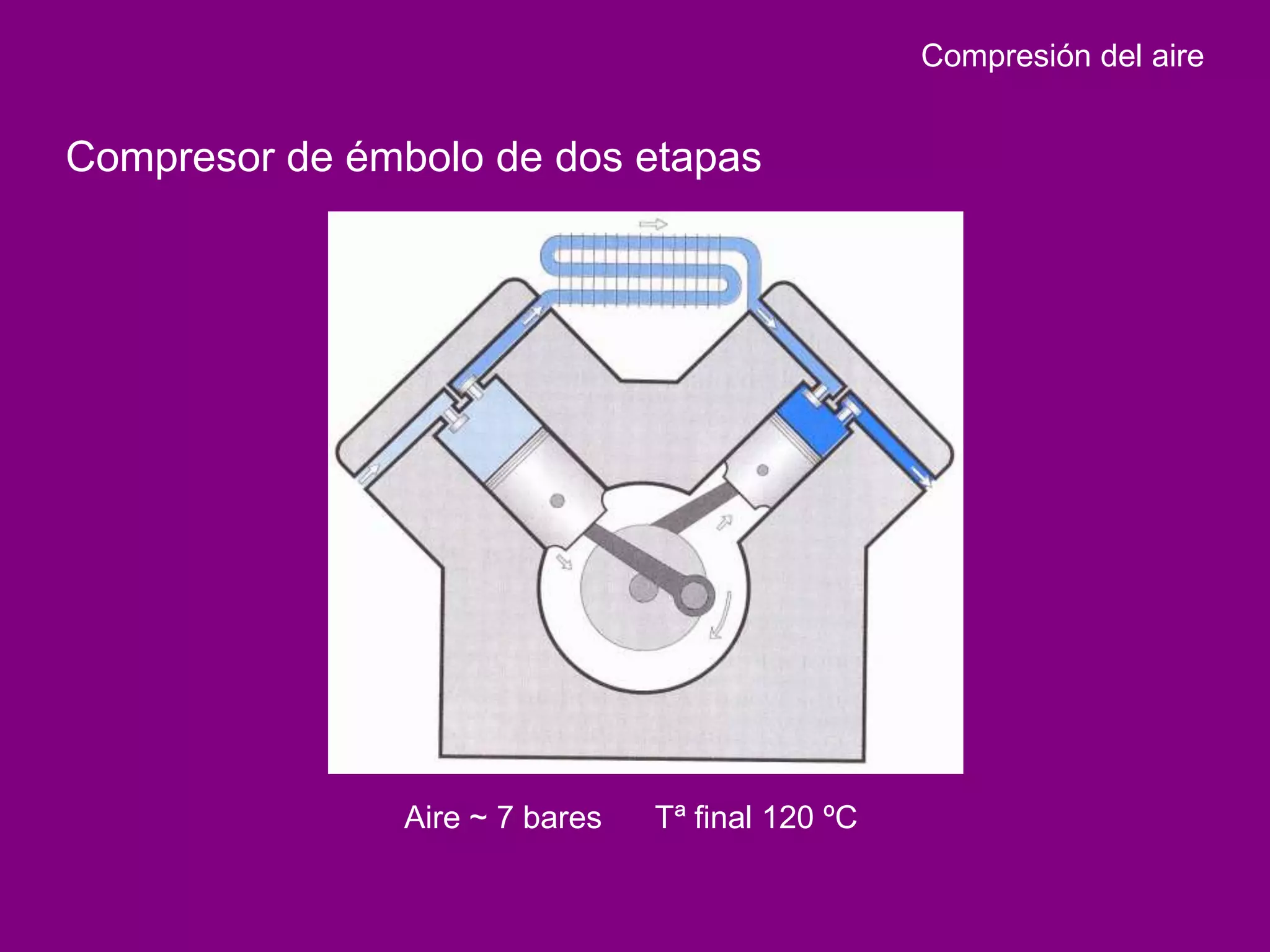

Compresión del aire Compresor de émbolo de dos etapas Aire ~ 7 bares Tª final 120 ºC

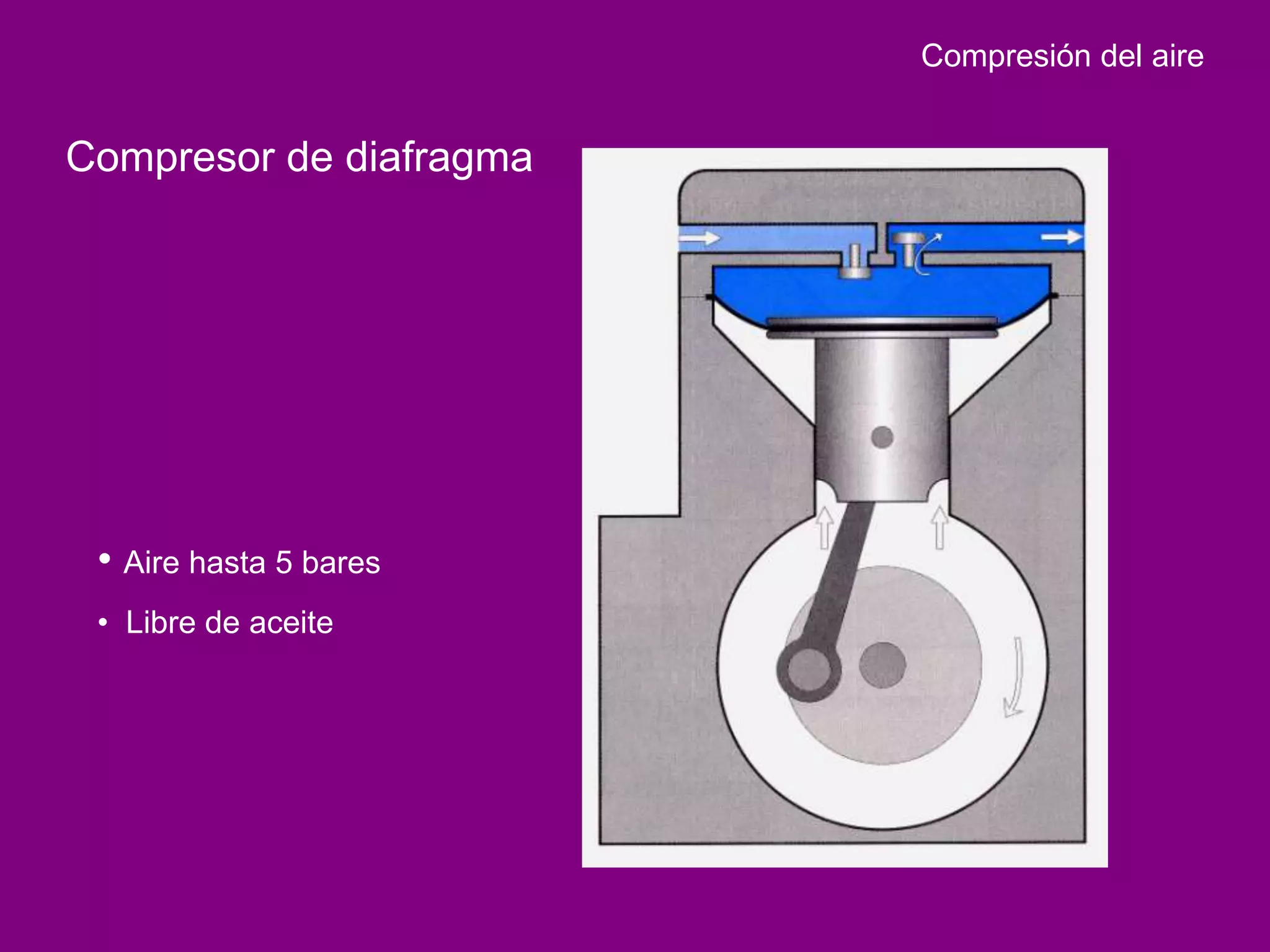

Compresión del aire Compresor de diafragma • Aire hasta 5 bares • Libre de aceite

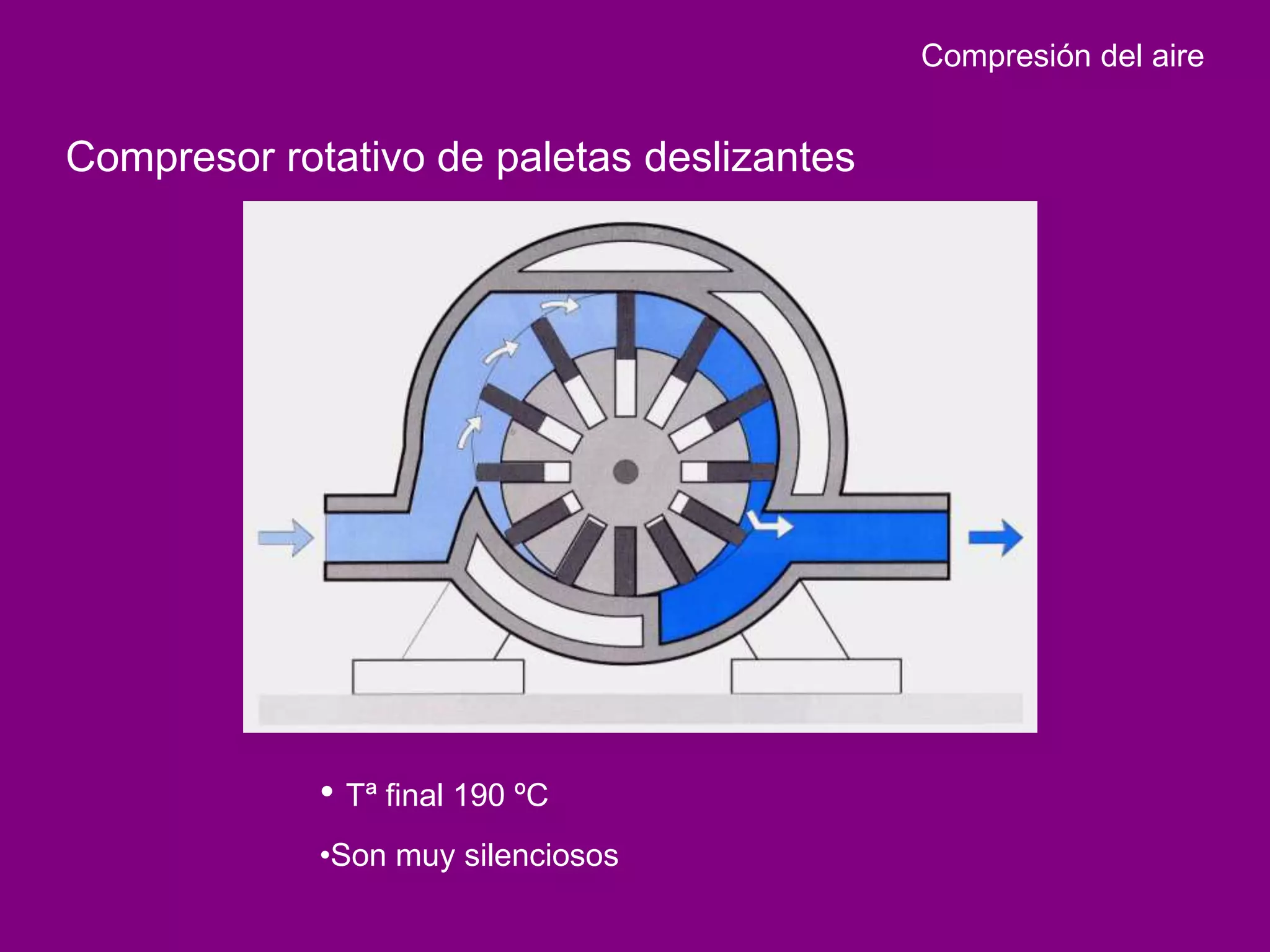

Compresión del aire Compresor rotativo de paletas deslizantes • Tª final 190 ºC •Son muy silenciosos

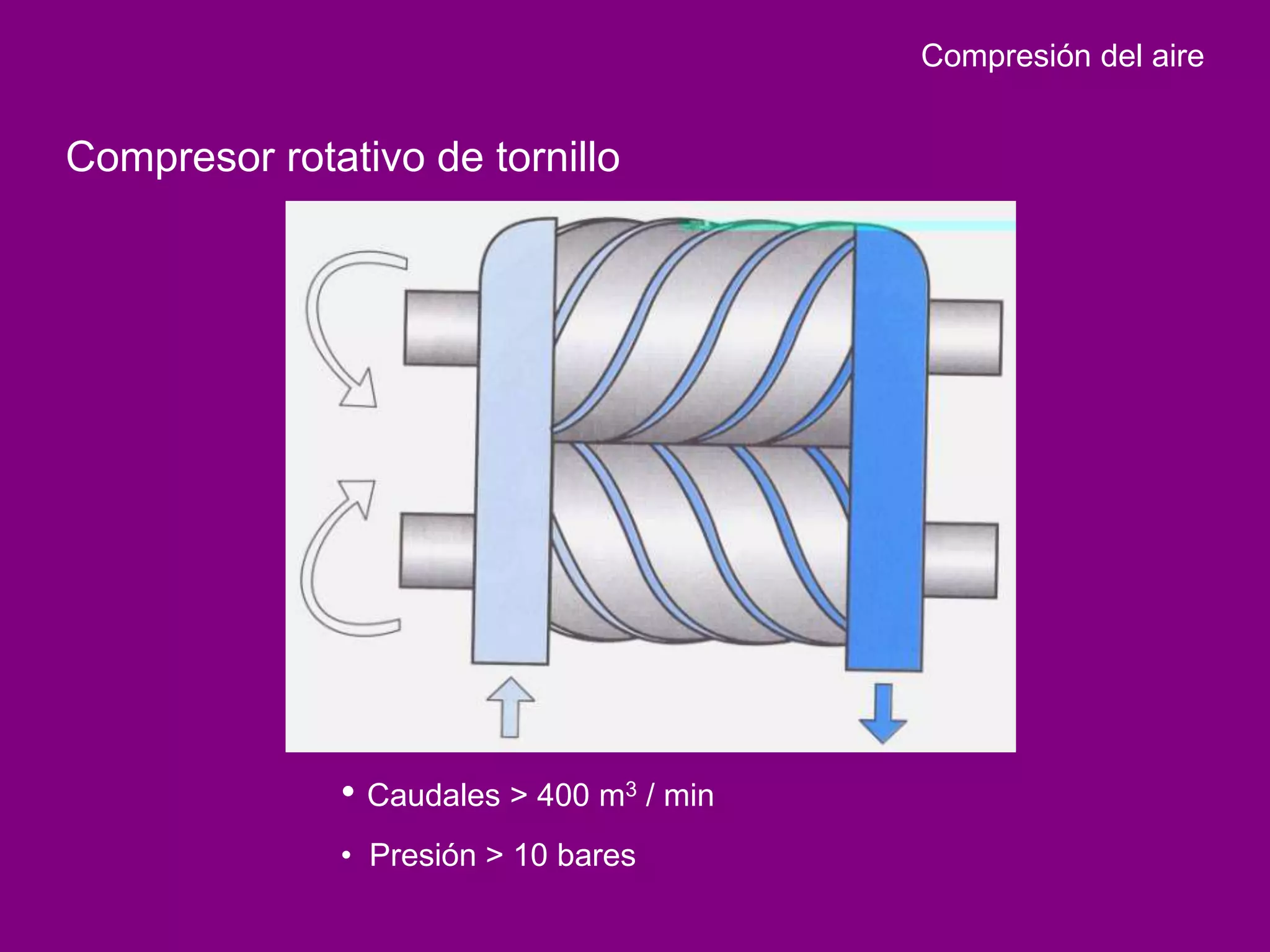

Compresión del aire Compresor rotativo de tornillo • Caudales > 400 m3 / min • Presión > 10 bares

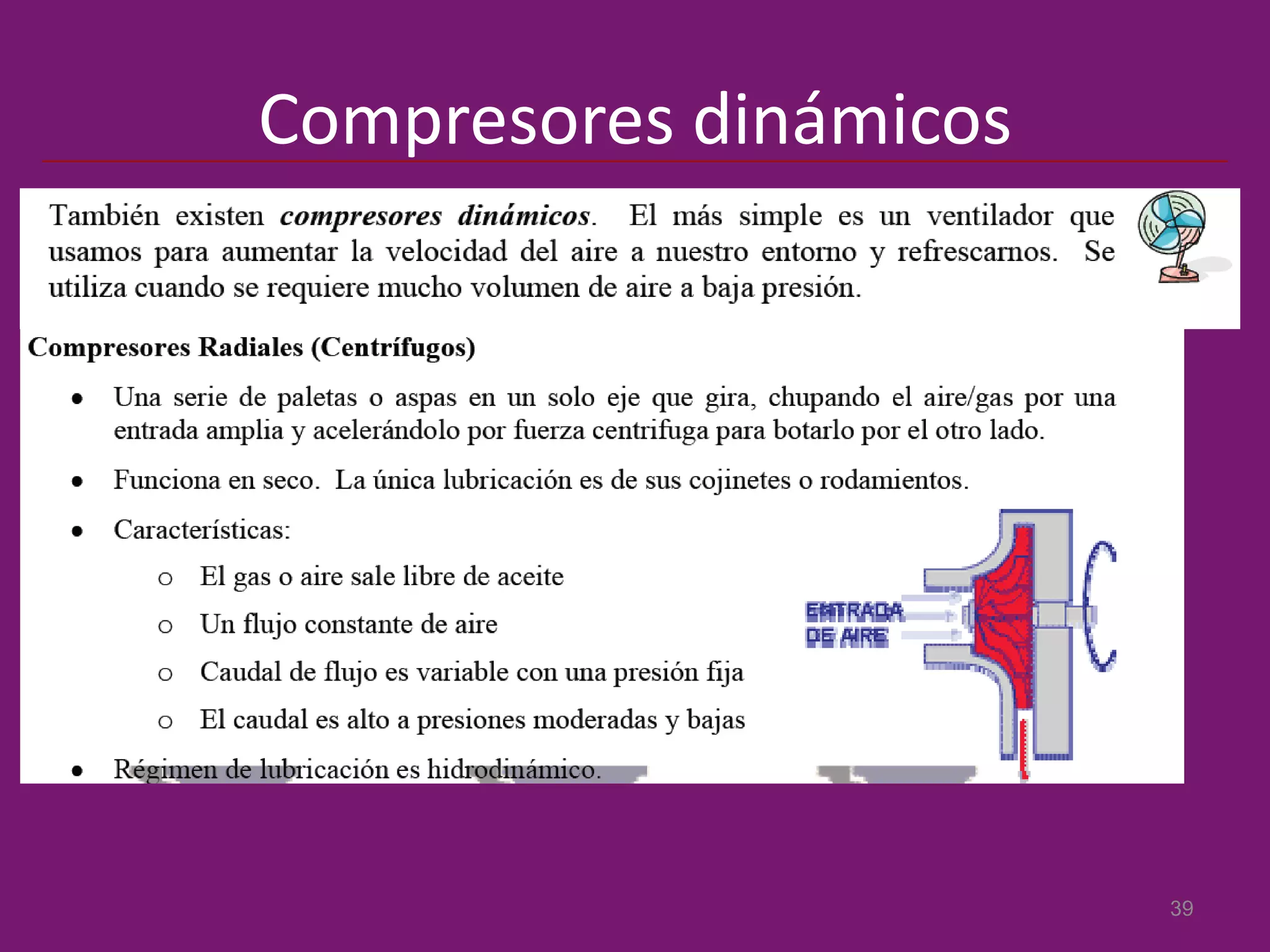

Compresores dinámicos 39

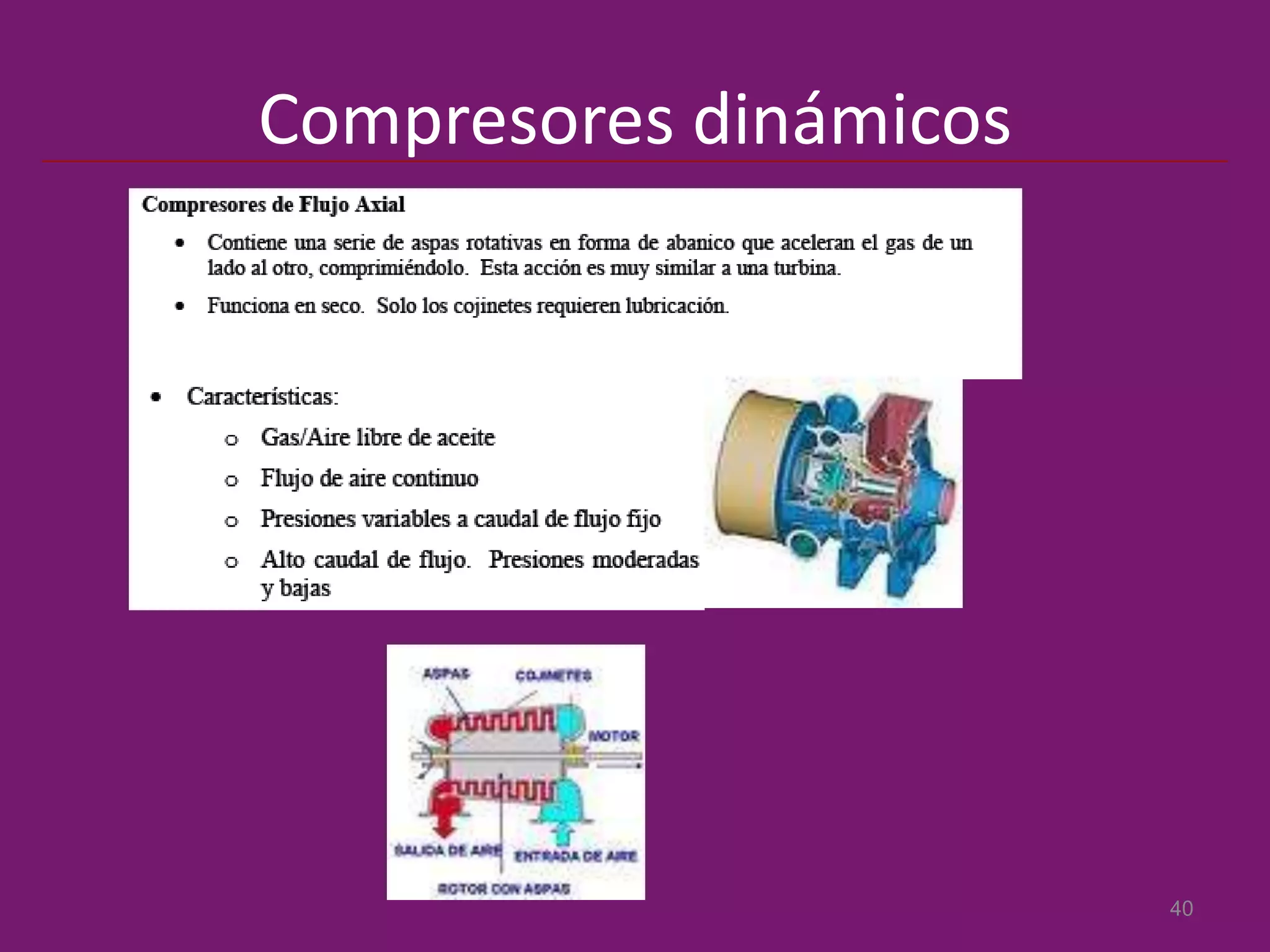

Compresores dinámicos 40

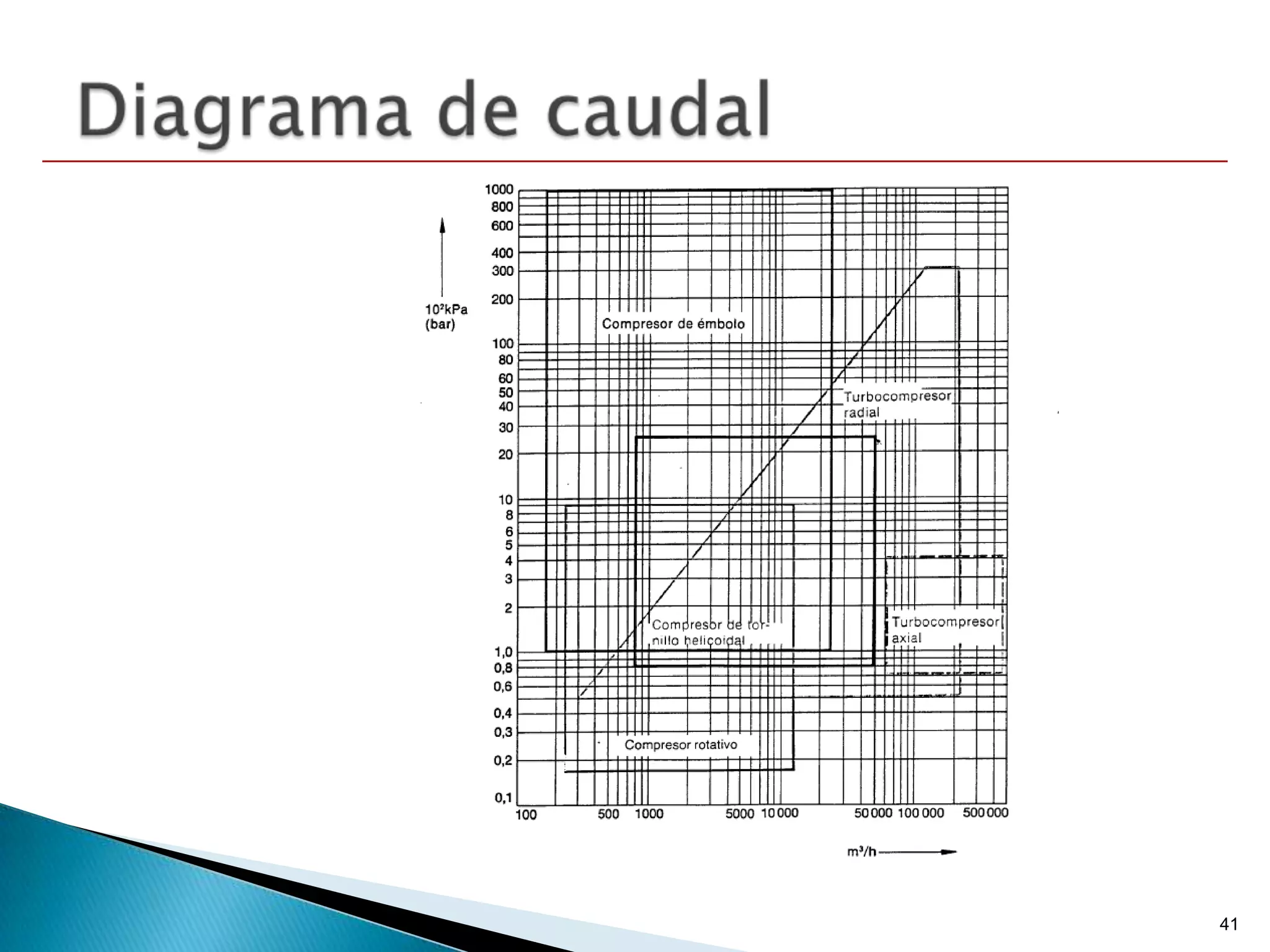

41

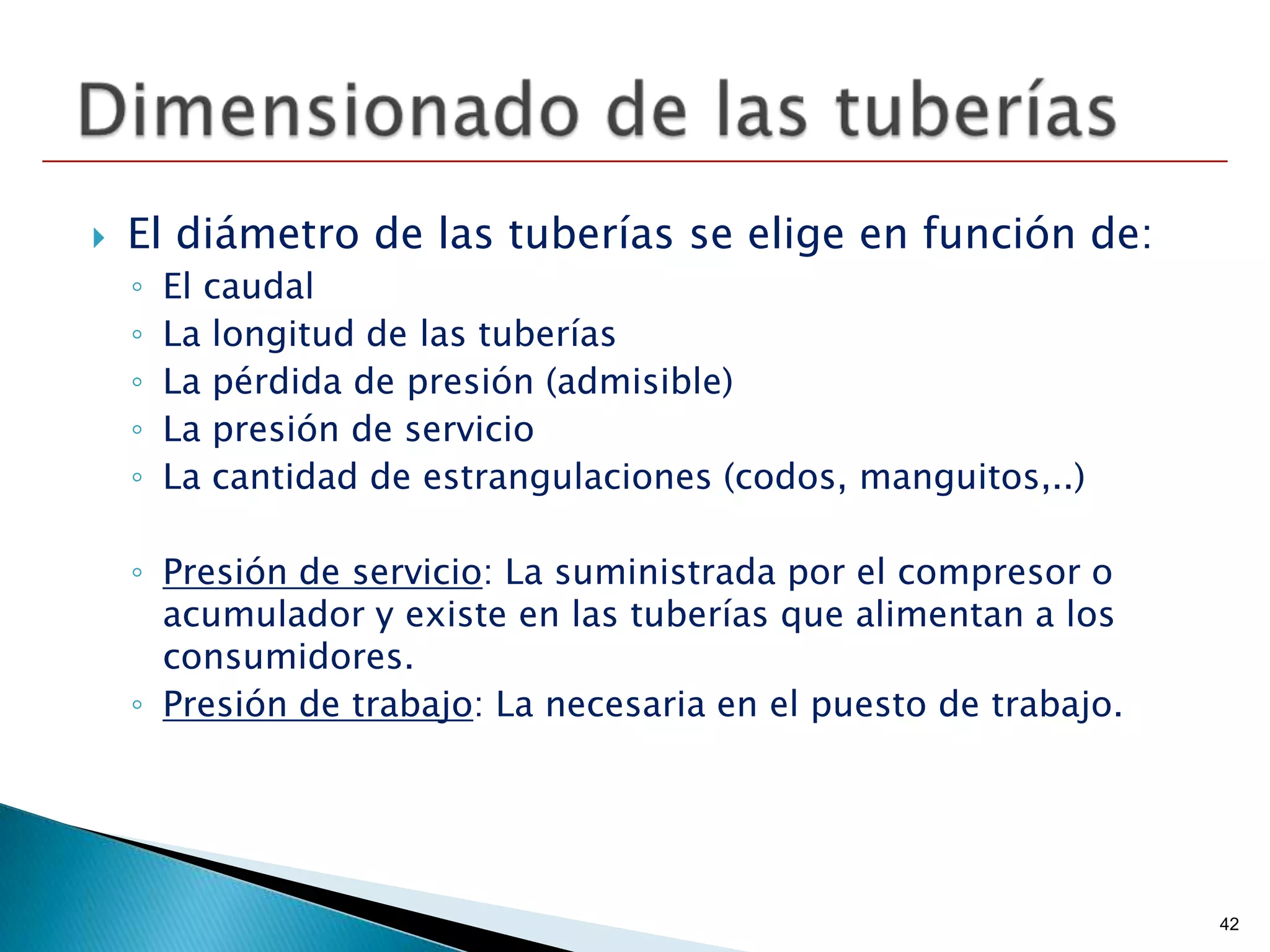

 El diámetro de las tuberías se elige en función de: ◦ El caudal ◦ La longitud de las tuberías ◦ La pérdida de presión (admisible) ◦ La presión de servicio ◦ La cantidad de estrangulaciones (codos, manguitos,..) ◦ Presión de servicio: La suministrada por el compresor o acumulador y existe en las tuberías que alimentan a los consumidores. ◦ Presión de trabajo: La necesaria en el puesto de trabajo. 42

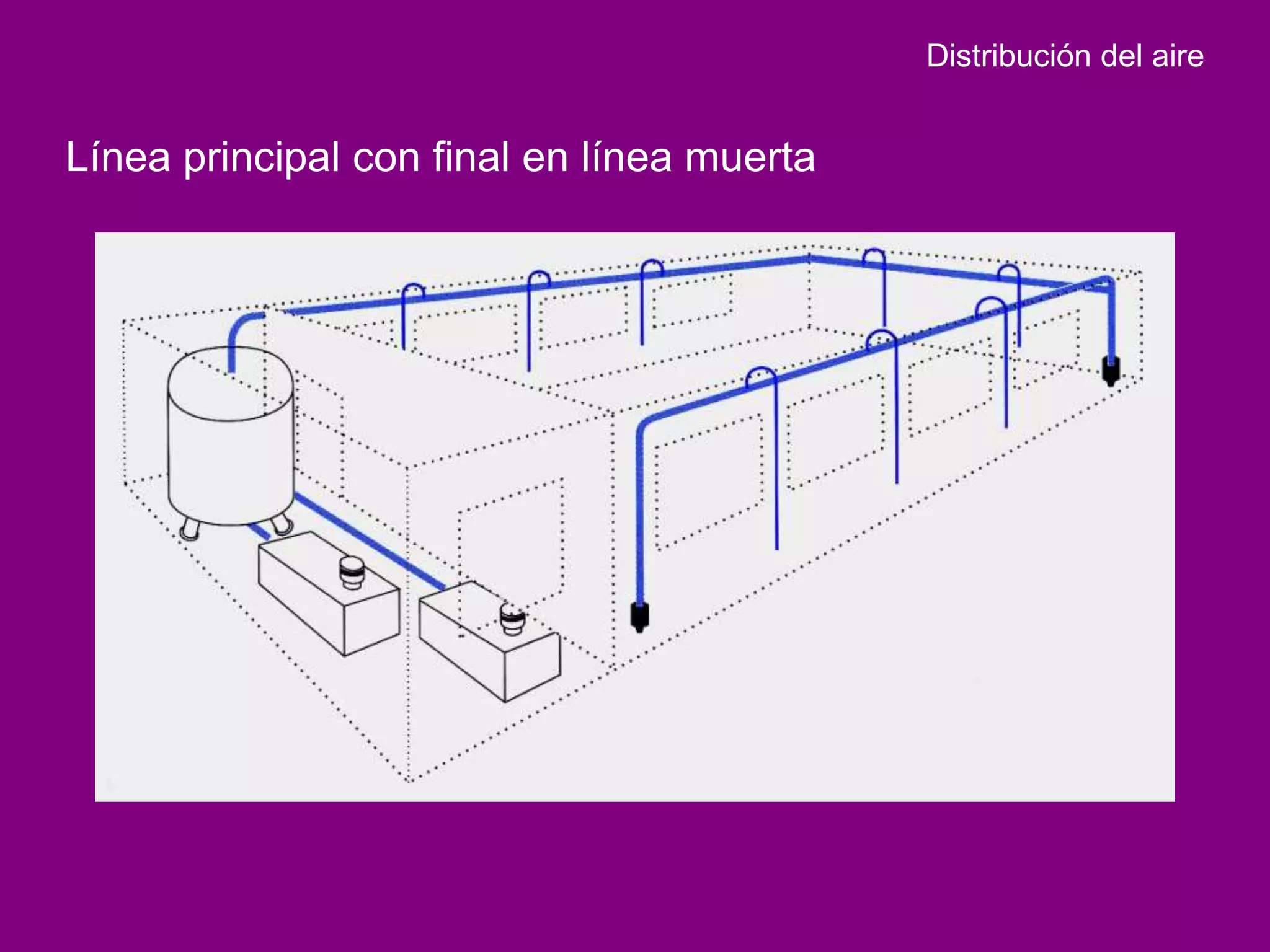

Distribución del aire Línea principal con final en línea muerta

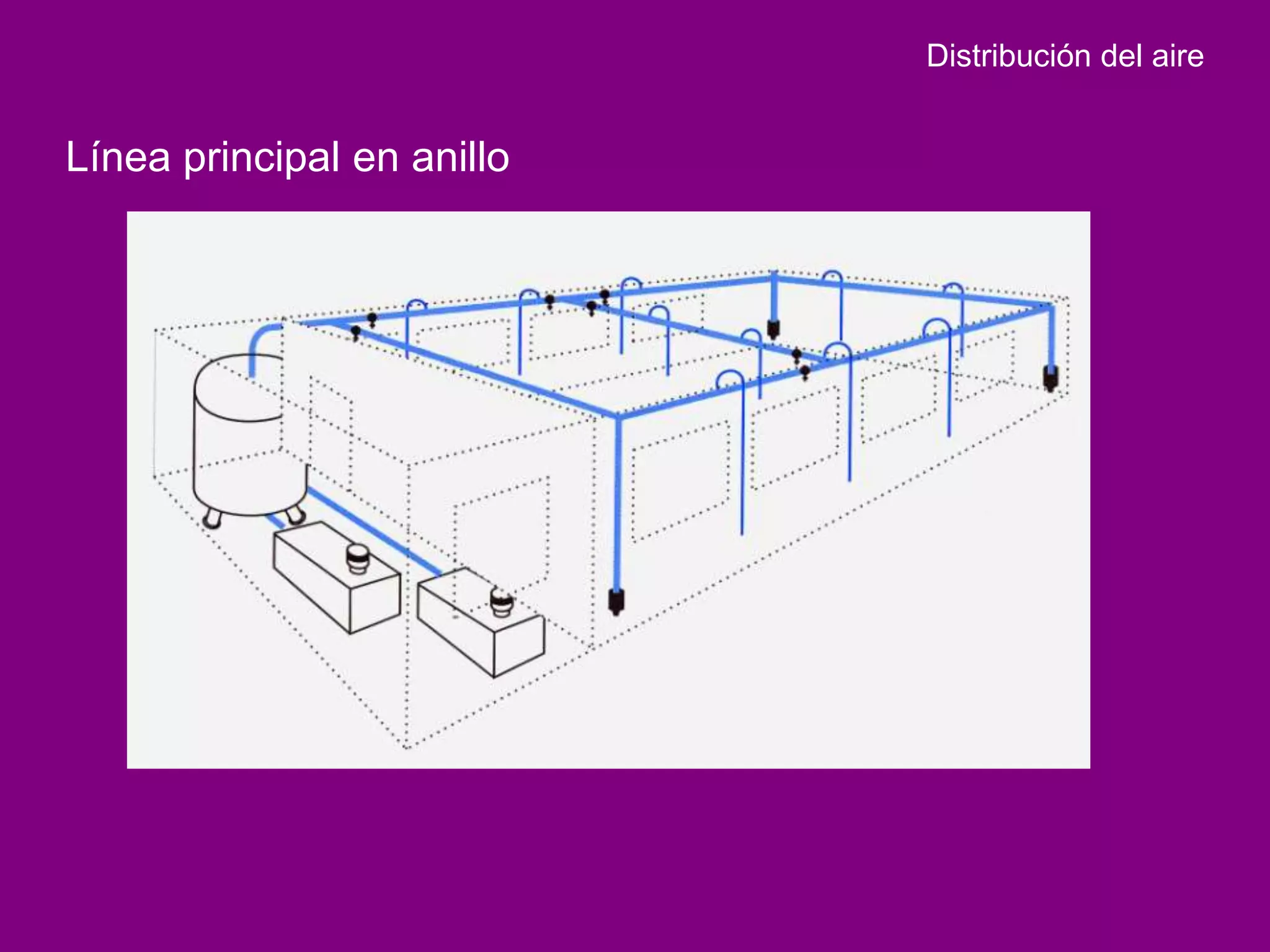

Distribución del aire Línea principal en anillo

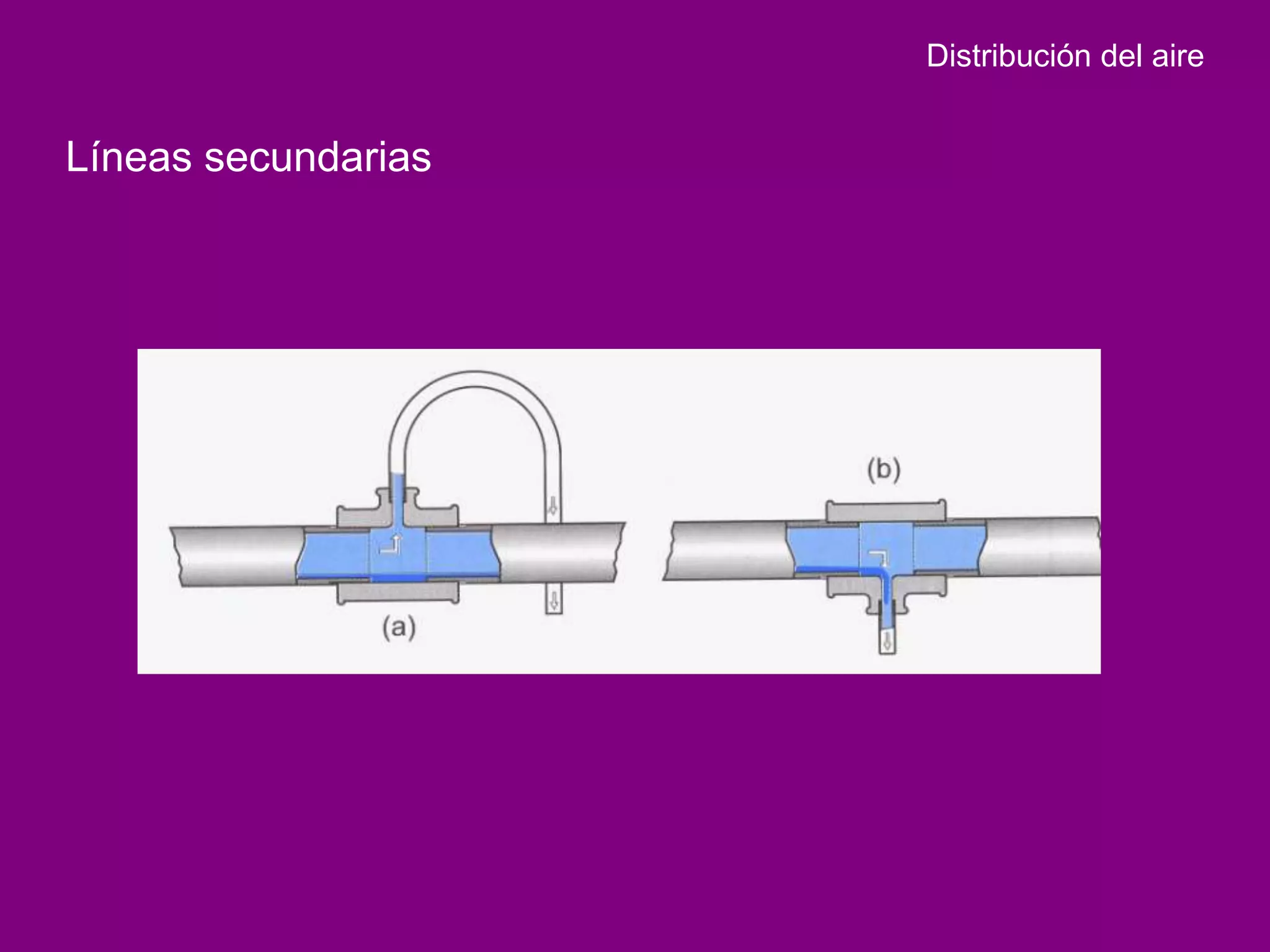

Distribución del aire Líneas secundarias

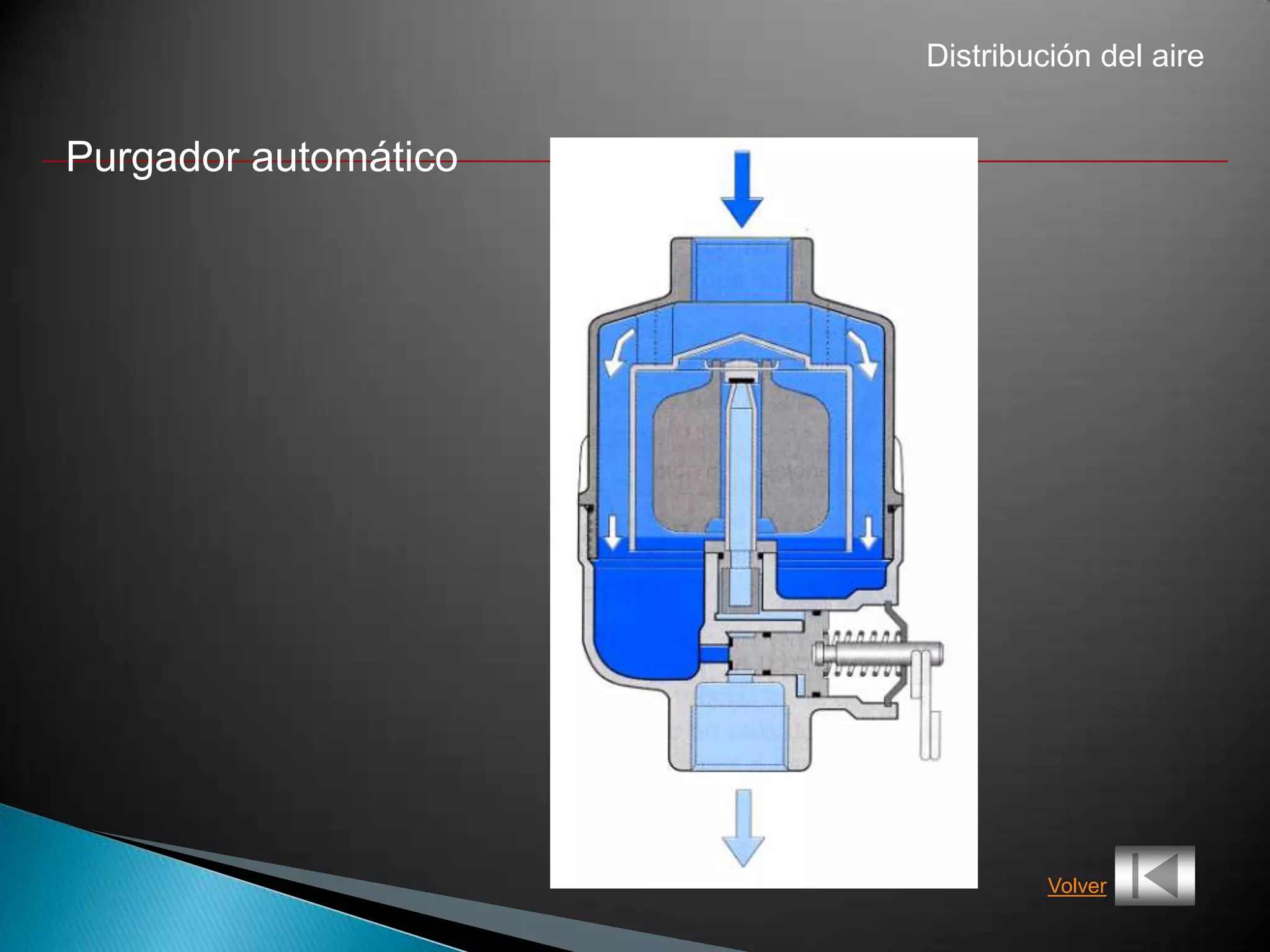

Distribución del aire Purgador automático Volver

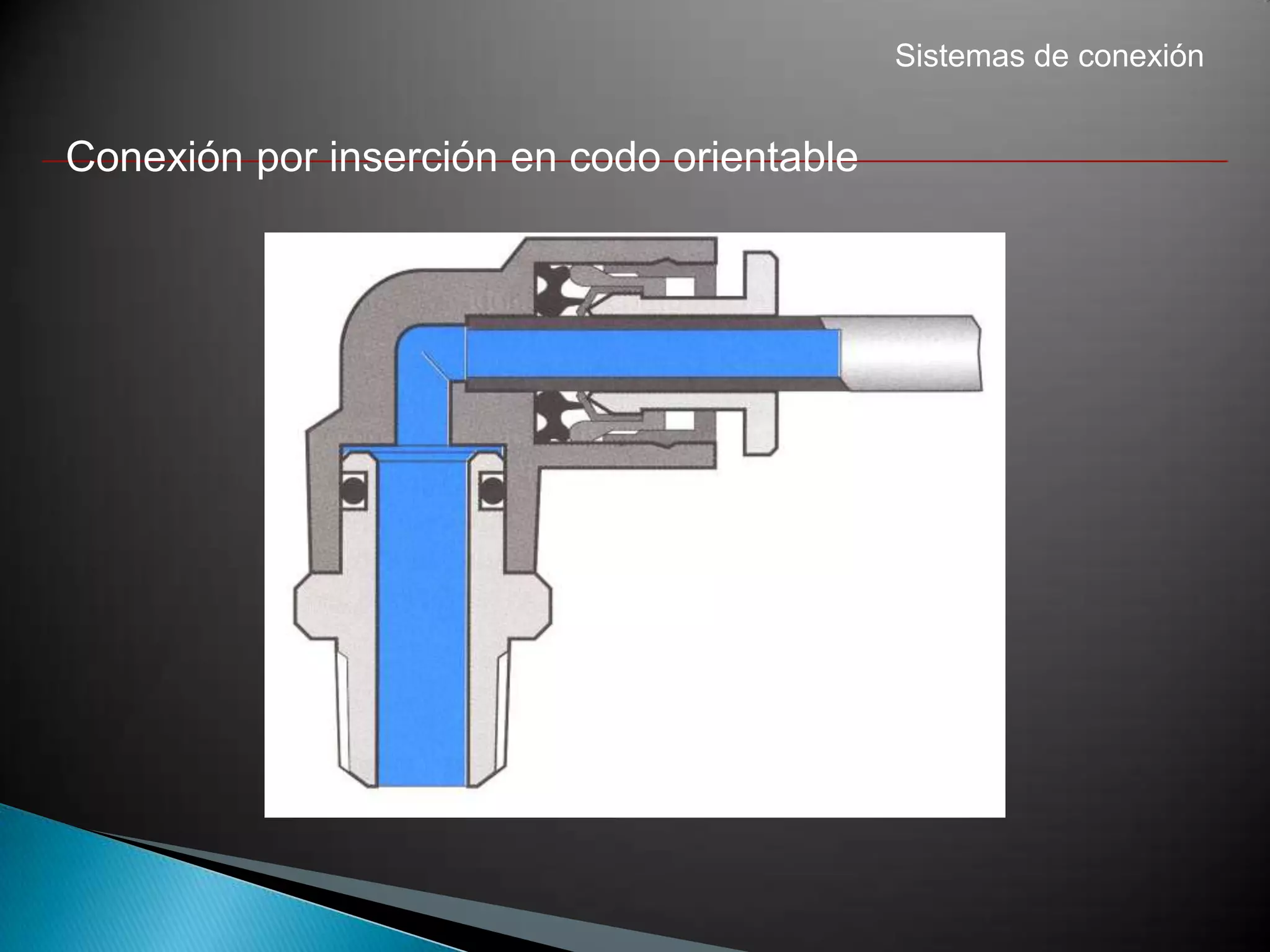

Sistemas de conexión Conexión por inserción en codo orientable

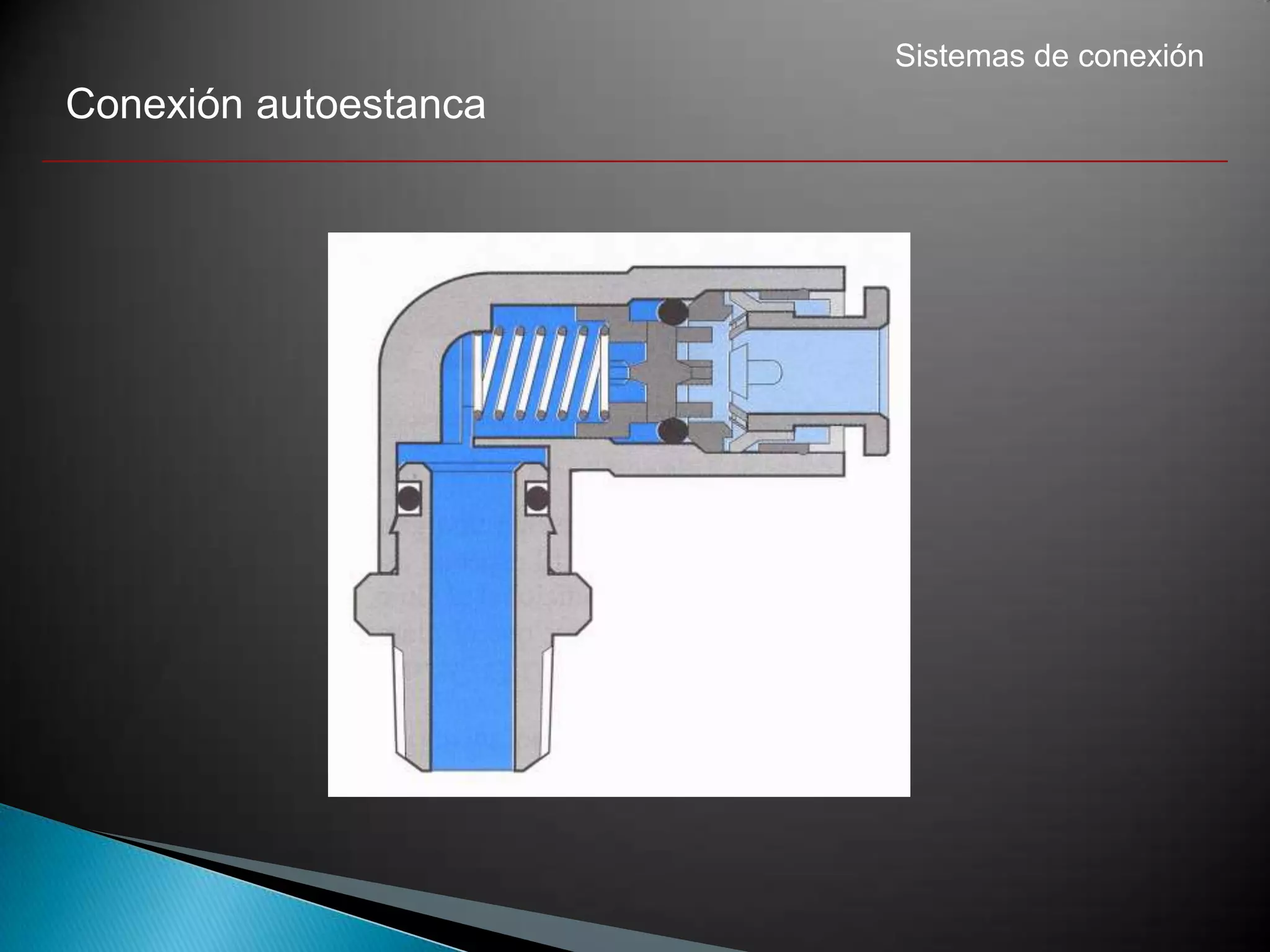

Sistemas de conexión Conexión autoestanca

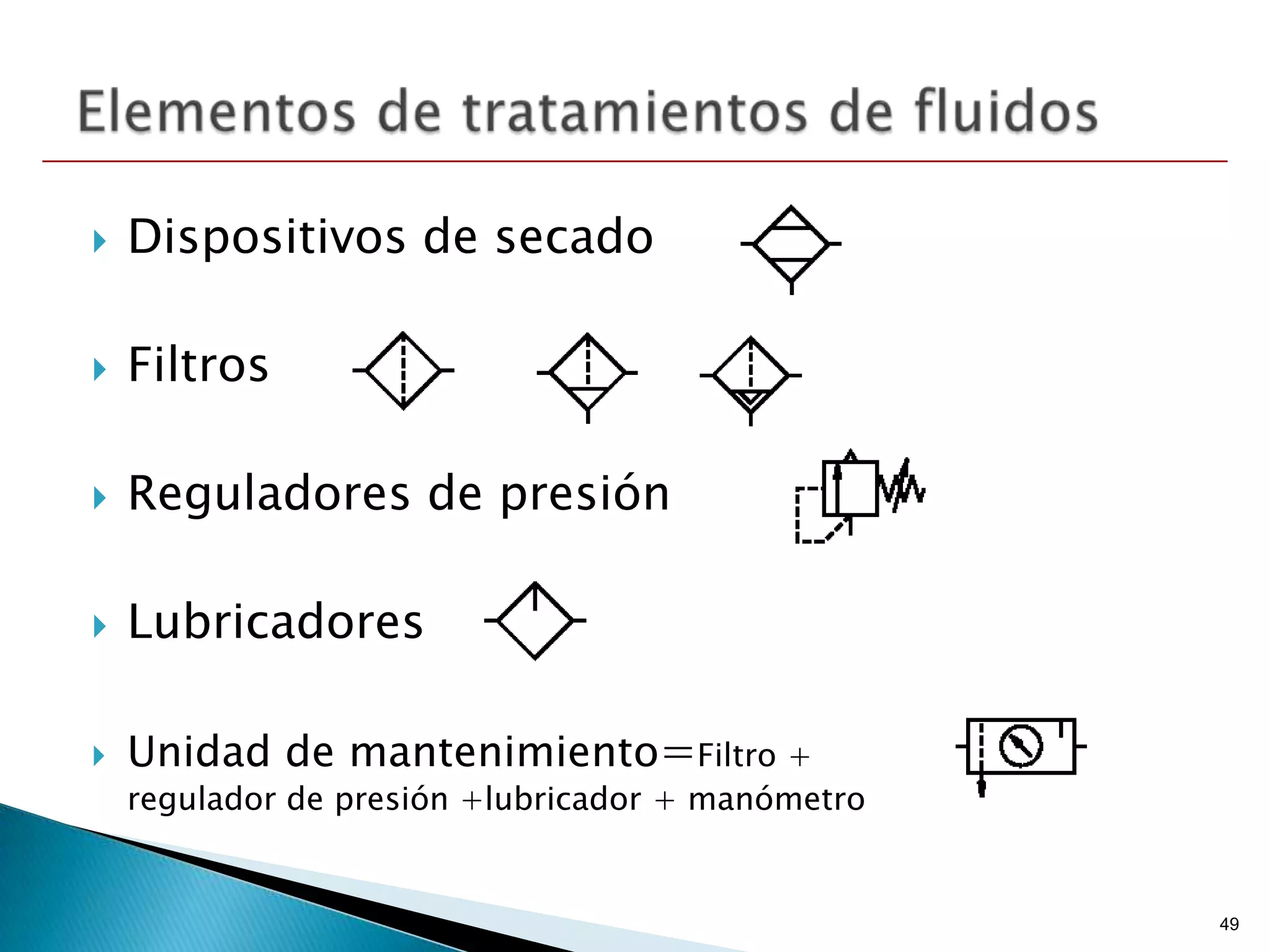

 Dispositivos de secado  Filtros  Reguladores de presión  Lubricadores  Unidad de mantenimiento=Filtro + regulador de presión +lubricador + manómetro 49
Agua en el Aire Comprimido

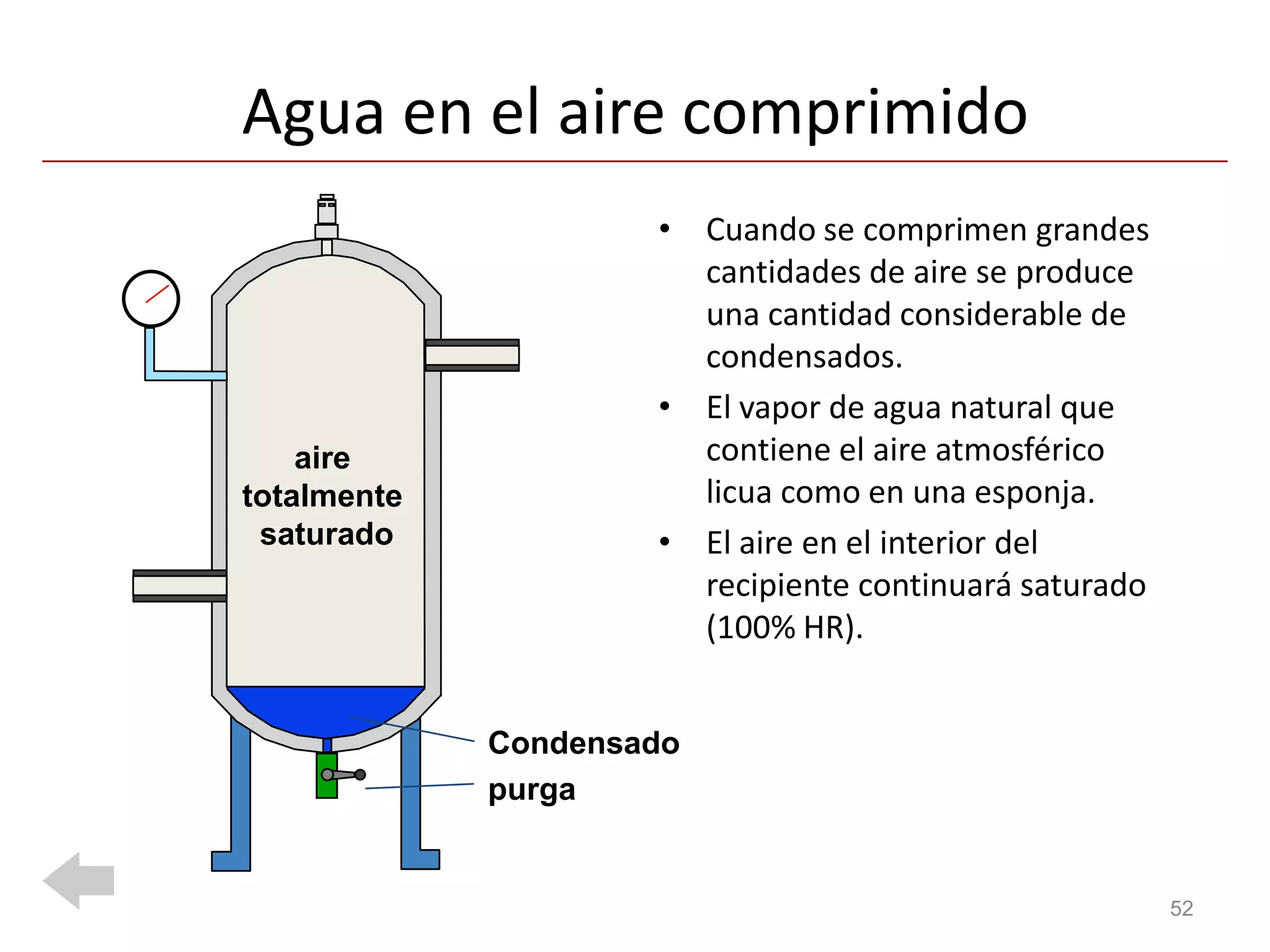

Agua en el aire comprimido • Cuando se comprimen grandes cantidades de aire se produce una cantidad considerable de condensados. • El vapor de agua natural que aire contiene el aire atmosférico totalmente licua como en una esponja. saturado • El aire en el interior del recipiente continuará saturado (100% HR). Condensado purga 52

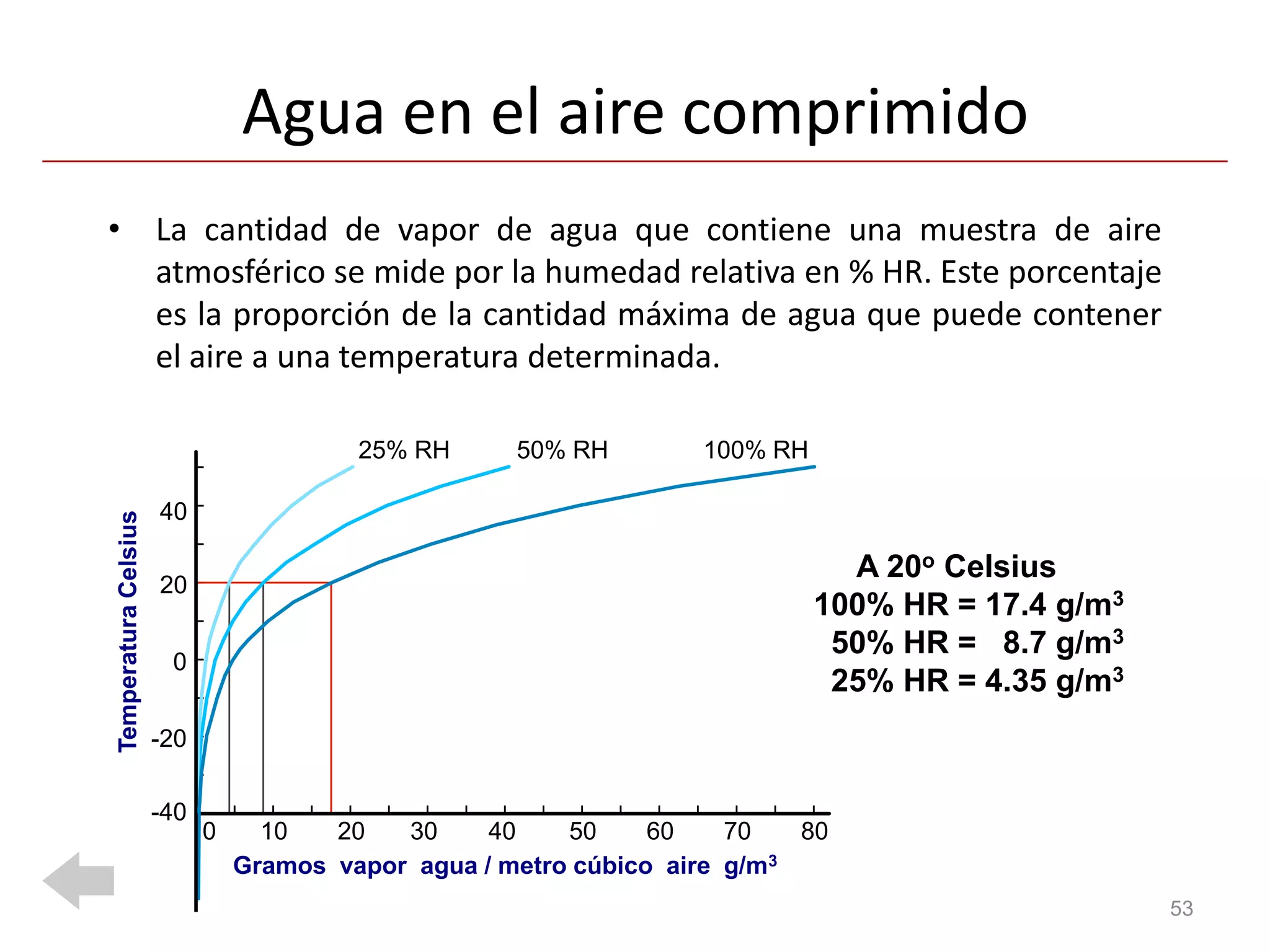

Agua en el aire comprimido • La cantidad de vapor de agua que contiene una muestra de aire atmosférico se mide por la humedad relativa en % HR. Este porcentaje es la proporción de la cantidad máxima de agua que puede contener el aire a una temperatura determinada. 25% RH 50% RH 100% RH 40 Temperatura Celsius A 20o Celsius 20 100% HR = 17.4 g/m3 50% HR = 8.7 g/m3 0 25% HR = 4.35 g/m3 -20 -40 0 10 20 30 40 50 60 70 80 Gramos vapor agua / metro cúbico aire g/m 3 53

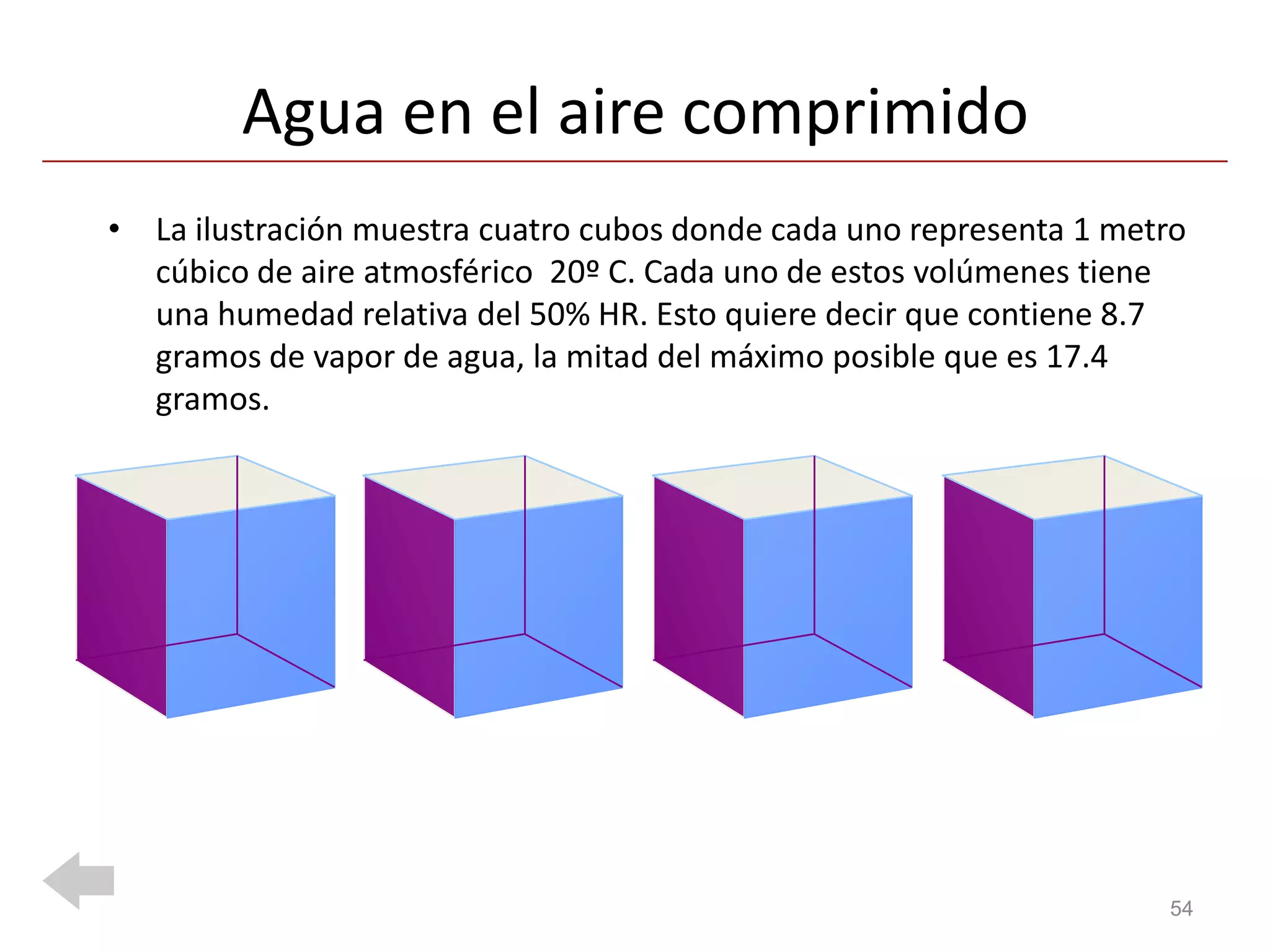

Agua en el aire comprimido • La ilustración muestra cuatro cubos donde cada uno representa 1 metro cúbico de aire atmosférico 20º C. Cada uno de estos volúmenes tiene una humedad relativa del 50% HR. Esto quiere decir que contiene 8.7 gramos de vapor de agua, la mitad del máximo posible que es 17.4 gramos. 54

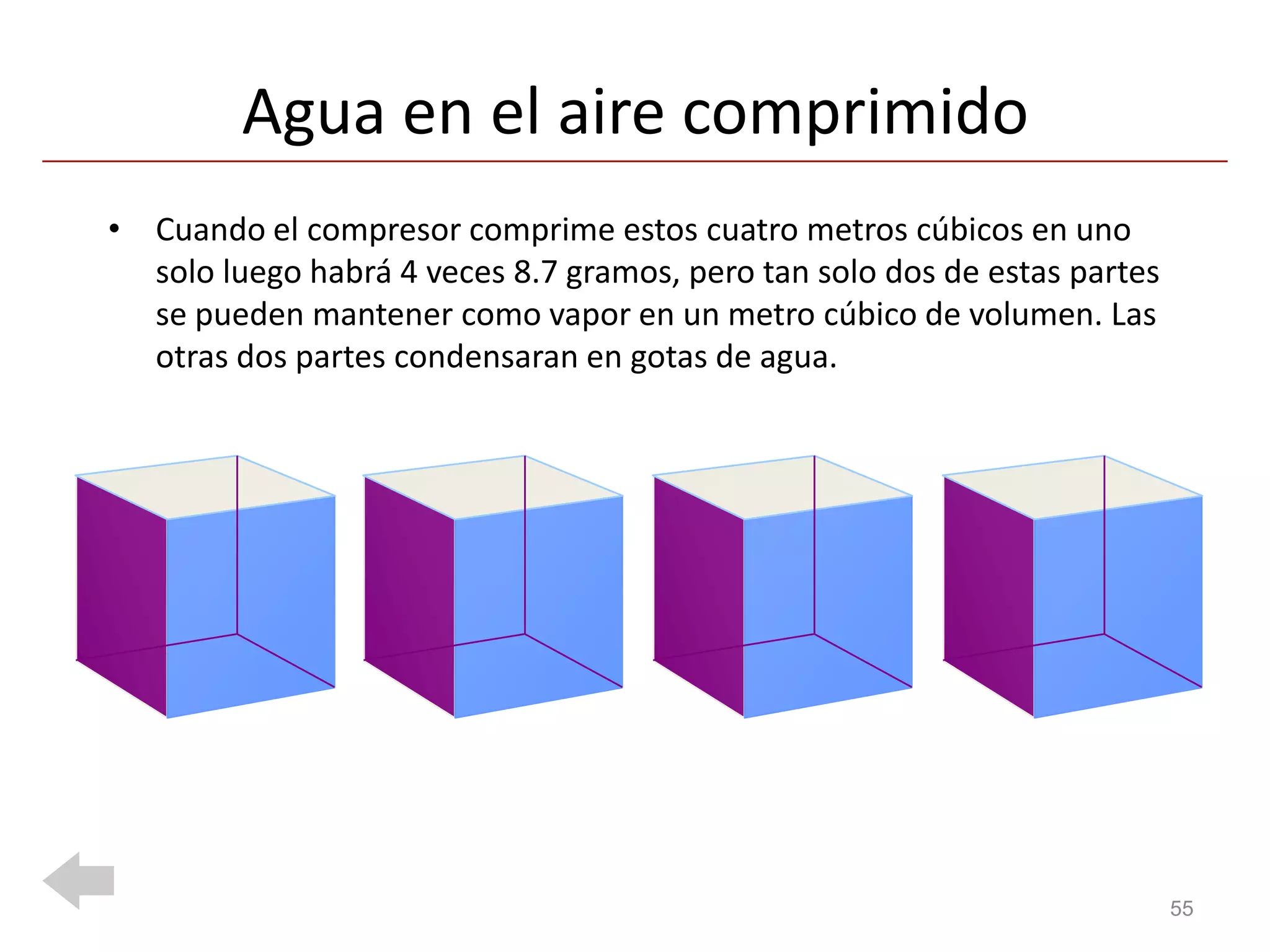

Agua en el aire comprimido • Cuando el compresor comprime estos cuatro metros cúbicos en uno solo luego habrá 4 veces 8.7 gramos, pero tan solo dos de estas partes se pueden mantener como vapor en un metro cúbico de volumen. Las otras dos partes condensaran en gotas de agua. 55

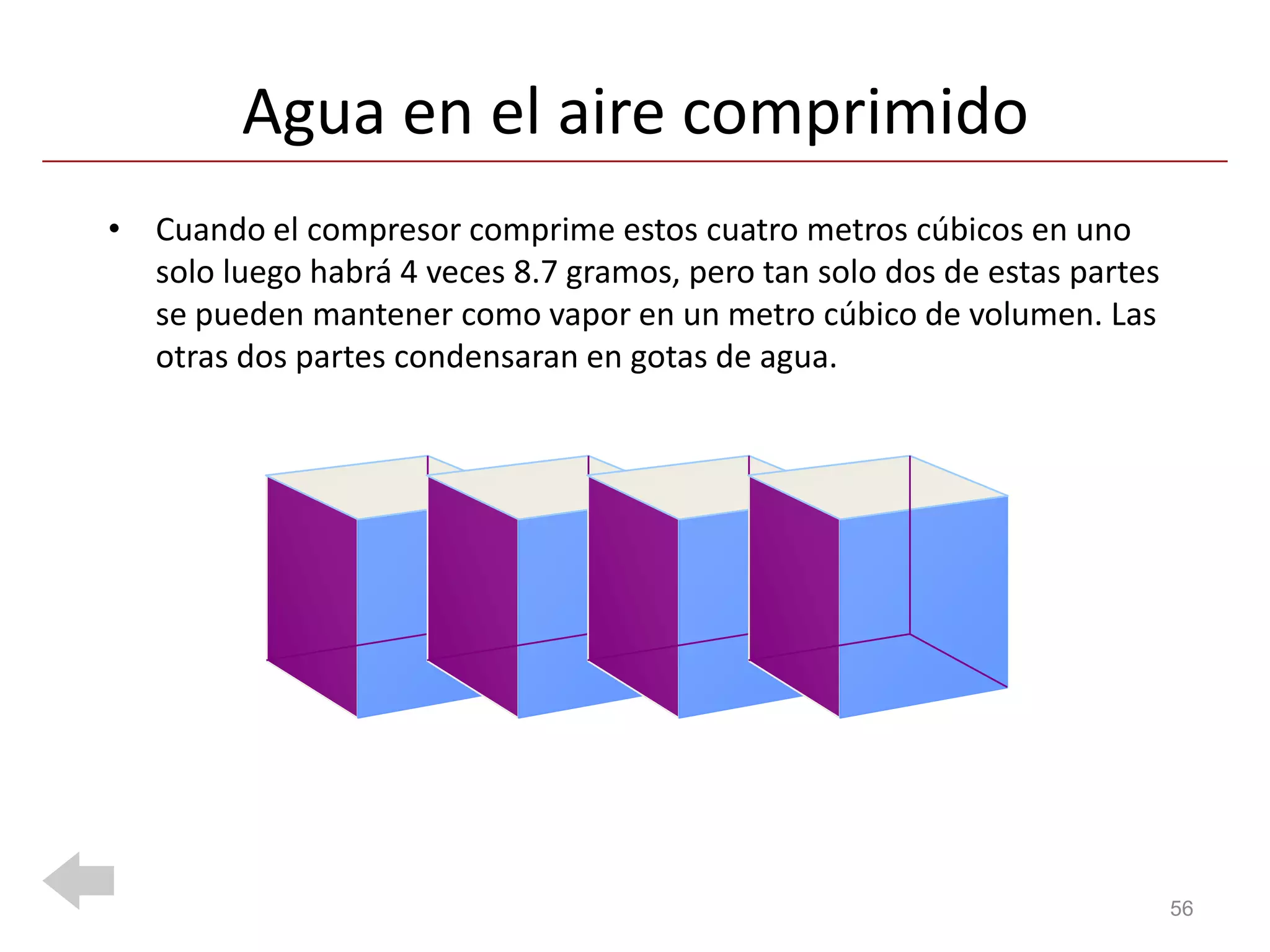

Agua en el aire comprimido • Cuando el compresor comprime estos cuatro metros cúbicos en uno solo luego habrá 4 veces 8.7 gramos, pero tan solo dos de estas partes se pueden mantener como vapor en un metro cúbico de volumen. Las otras dos partes condensaran en gotas de agua. 56

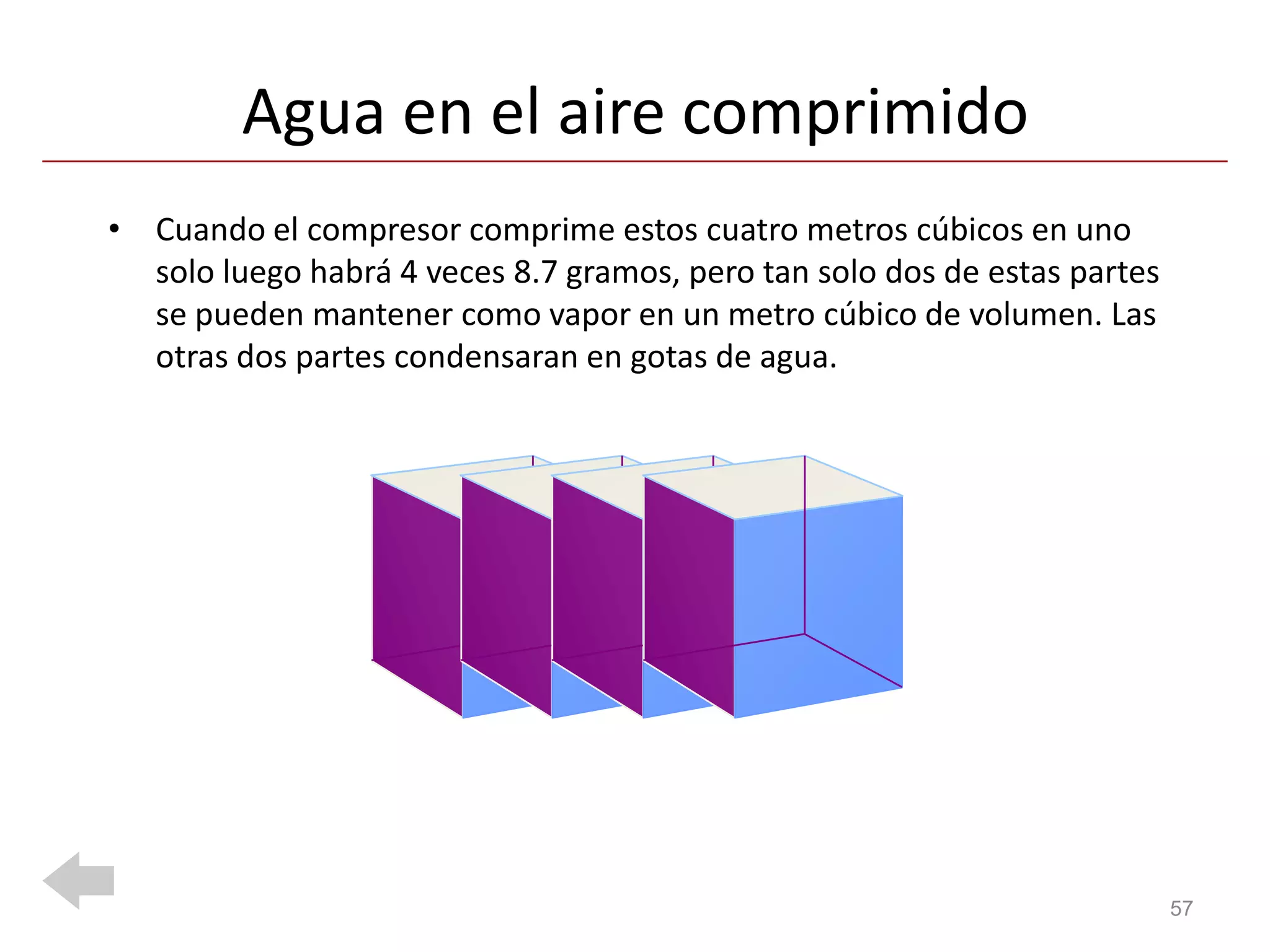

Agua en el aire comprimido • Cuando el compresor comprime estos cuatro metros cúbicos en uno solo luego habrá 4 veces 8.7 gramos, pero tan solo dos de estas partes se pueden mantener como vapor en un metro cúbico de volumen. Las otras dos partes condensaran en gotas de agua. 57

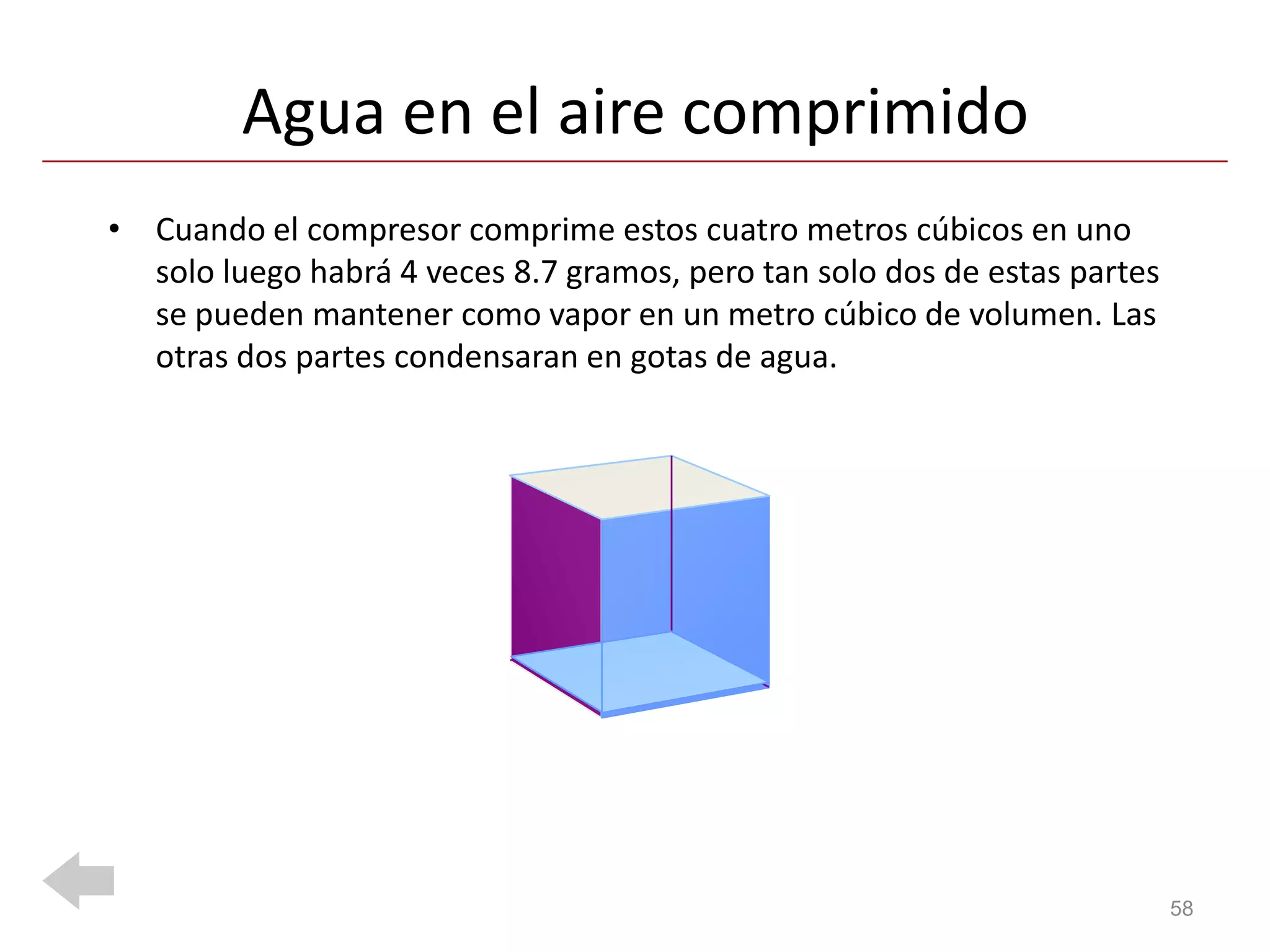

Agua en el aire comprimido • Cuando el compresor comprime estos cuatro metros cúbicos en uno solo luego habrá 4 veces 8.7 gramos, pero tan solo dos de estas partes se pueden mantener como vapor en un metro cúbico de volumen. Las otras dos partes condensaran en gotas de agua. 58

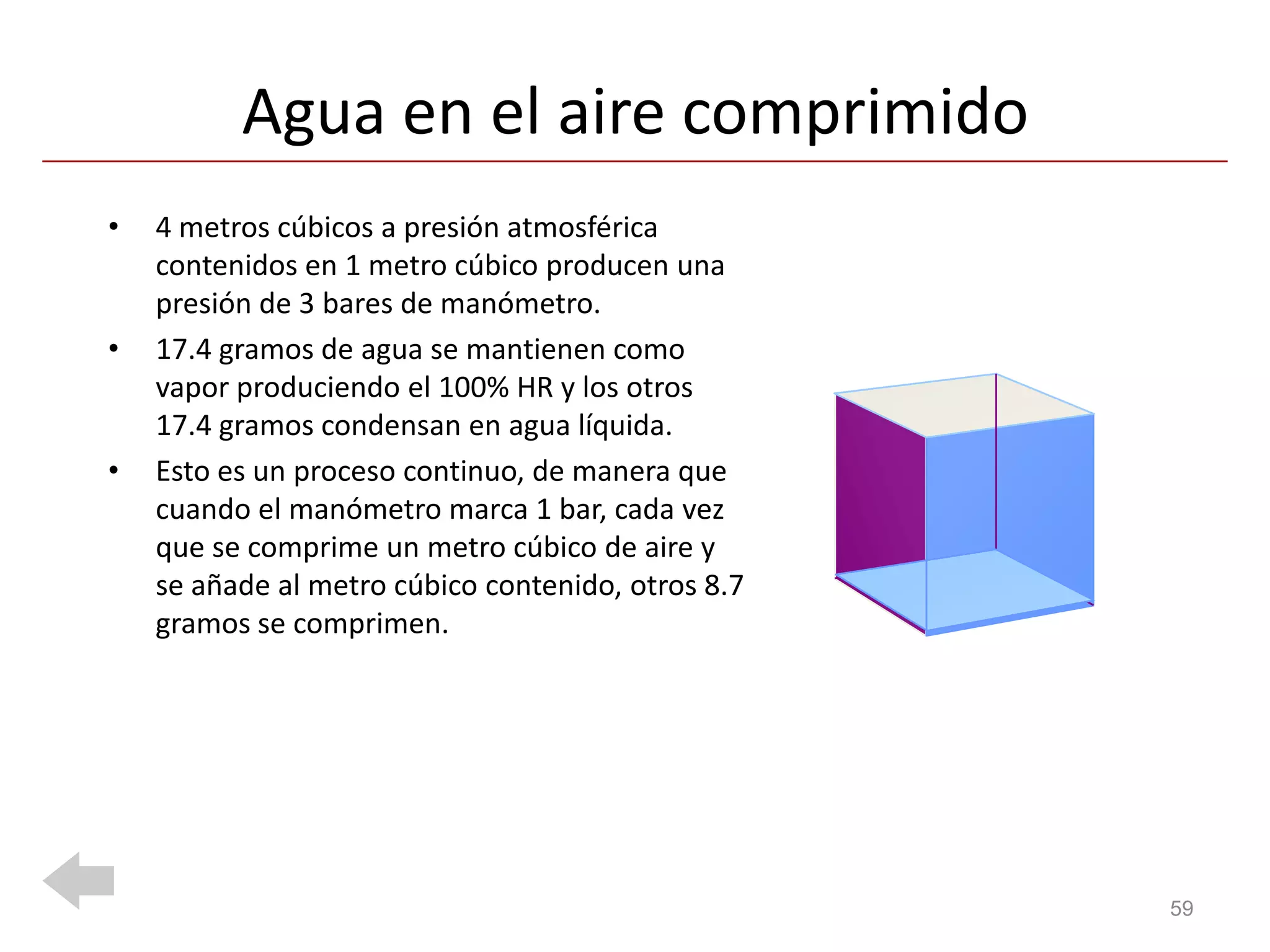

Agua en el aire comprimido • 4 metros cúbicos a presión atmosférica contenidos en 1 metro cúbico producen una presión de 3 bares de manómetro. • 17.4 gramos de agua se mantienen como vapor produciendo el 100% HR y los otros 17.4 gramos condensan en agua líquida. • Esto es un proceso continuo, de manera que cuando el manómetro marca 1 bar, cada vez que se comprime un metro cúbico de aire y se añade al metro cúbico contenido, otros 8.7 gramos se comprimen. 59
Caudal de aire comprimido

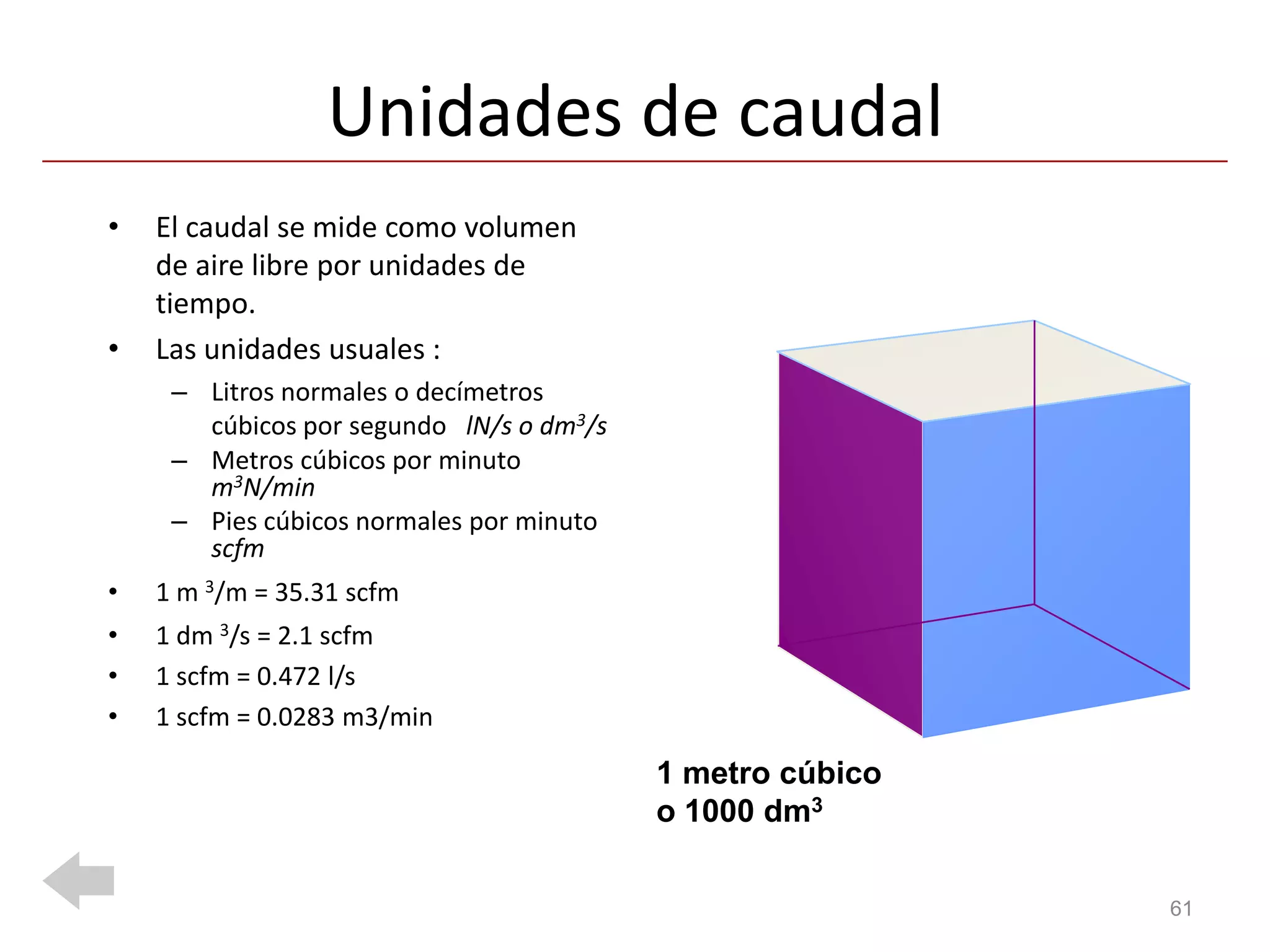

Unidades de caudal • El caudal se mide como volumen de aire libre por unidades de tiempo. • Las unidades usuales : – Litros normales o decímetros cúbicos por segundo lN/s o dm3/s – Metros cúbicos por minuto m3N/min – Pies cúbicos normales por minuto scfm • 1 m 3/m = 35.31 scfm • 1 dm 3/s = 2.1 scfm • 1 scfm = 0.472 l/s • 1 scfm = 0.0283 m3/min 1 metro cúbico o 1000 dm3 61

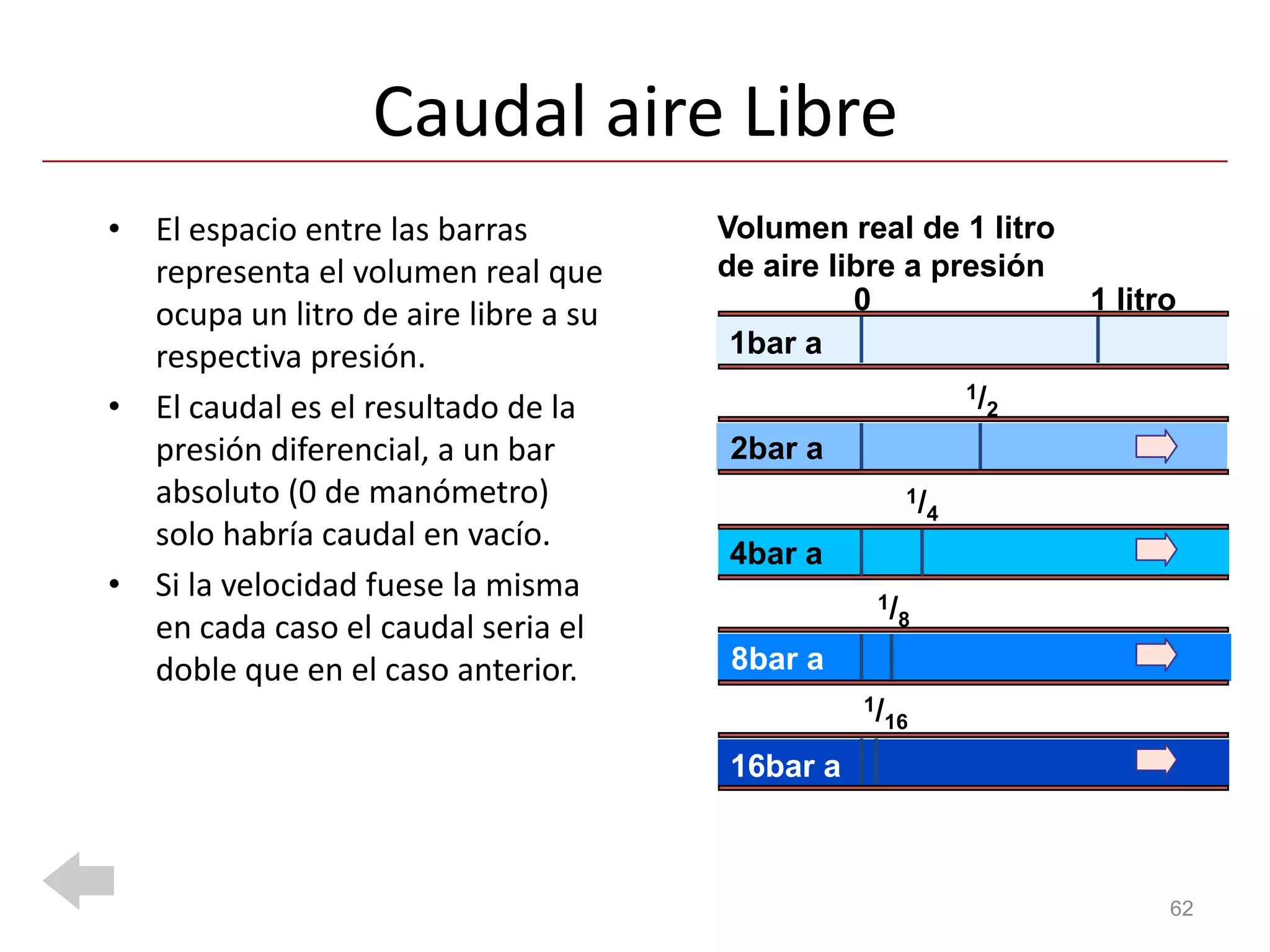

Caudal aire Libre • El espacio entre las barras Volumen real de 1 litro representa el volumen real que de aire libre a presión ocupa un litro de aire libre a su 0 1 litro respectiva presión. 1bar a 1/ • El caudal es el resultado de la 2 presión diferencial, a un bar 2bar a absoluto (0 de manómetro) 1/ 4 solo habría caudal en vacío. 4bar a • Si la velocidad fuese la misma 1/ 8 en cada caso el caudal seria el doble que en el caso anterior. 8bar a 1/ 16 16bar a 62

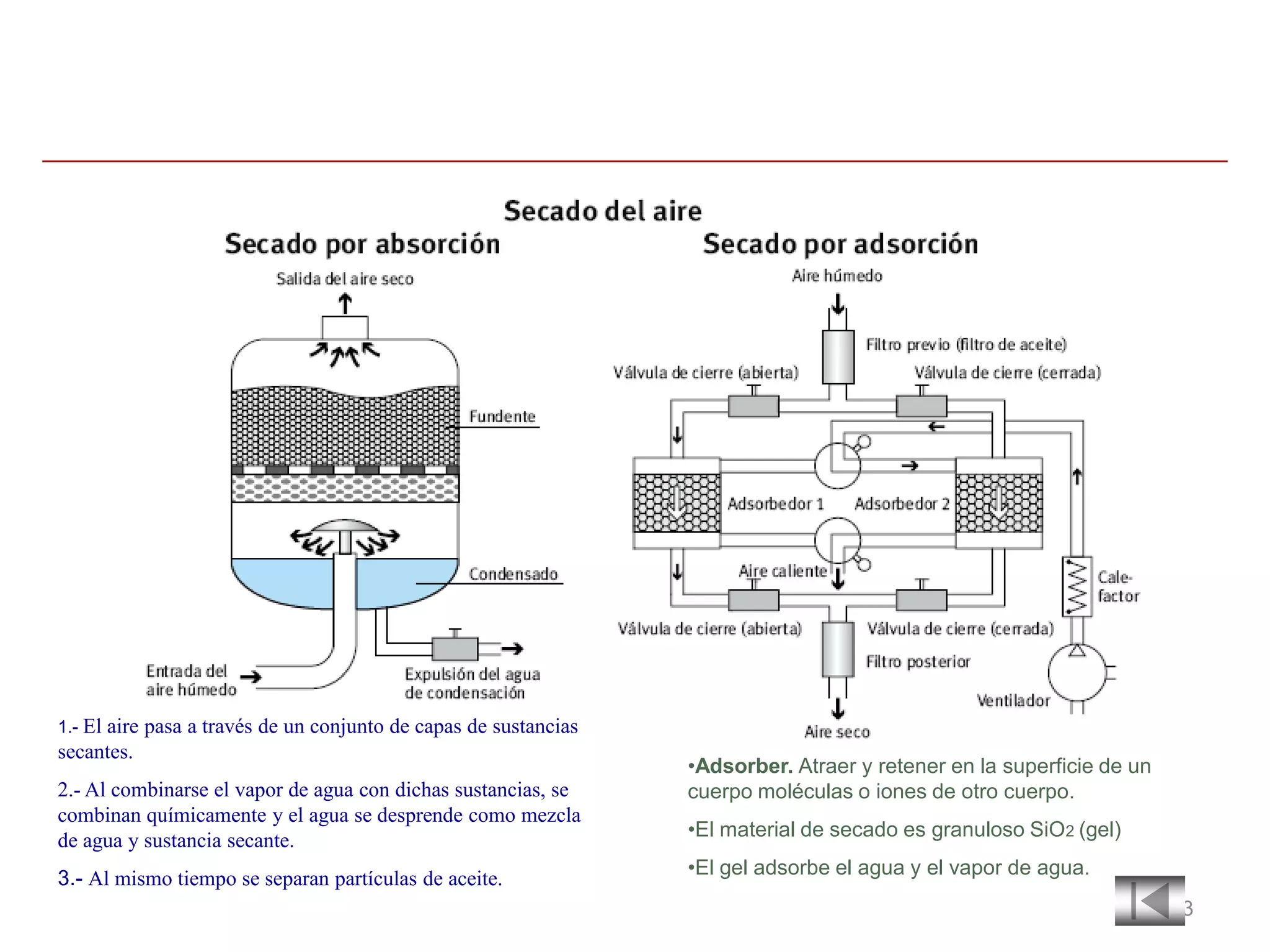

1.- El aire pasa a través de un conjunto de capas de sustancias secantes. •Adsorber. Atraer y retener en la superficie de un 2.- Al combinarse el vapor de agua con dichas sustancias, se cuerpo moléculas o iones de otro cuerpo. combinan químicamente y el agua se desprende como mezcla •El material de secado es granuloso SiO2 (gel) de agua y sustancia secante. •El gel adsorbe el agua y el vapor de agua. 3.- Al mismo tiempo se separan partículas de aceite. 63

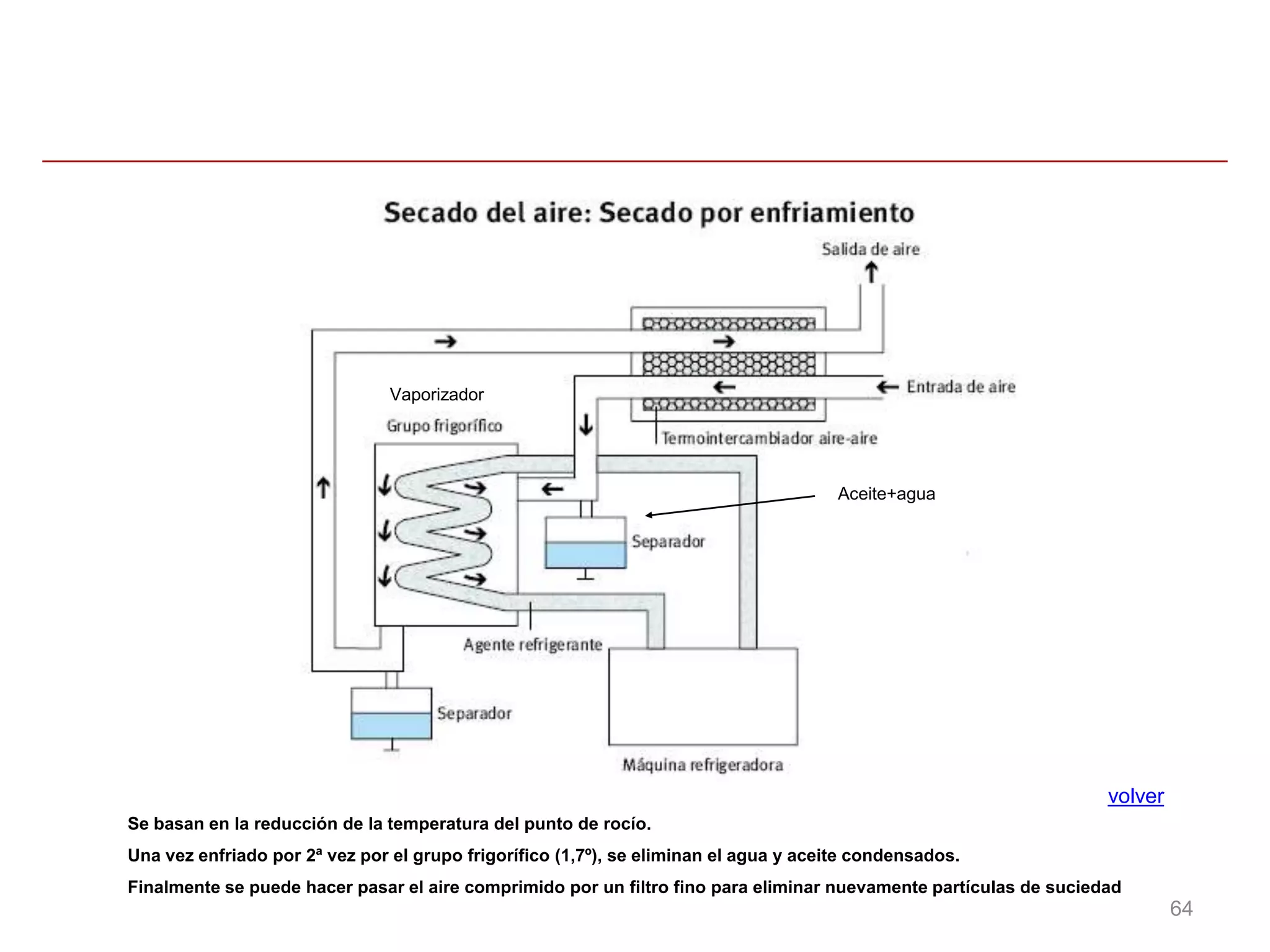

Vaporizador Aceite+agua volver Se basan en la reducción de la temperatura del punto de rocío. Una vez enfriado por 2ª vez por el grupo frigorífico (1,7º), se eliminan el agua y aceite condensados. Finalmente se puede hacer pasar el aire comprimido por un filtro fino para eliminar nuevamente partículas de suciedad 64

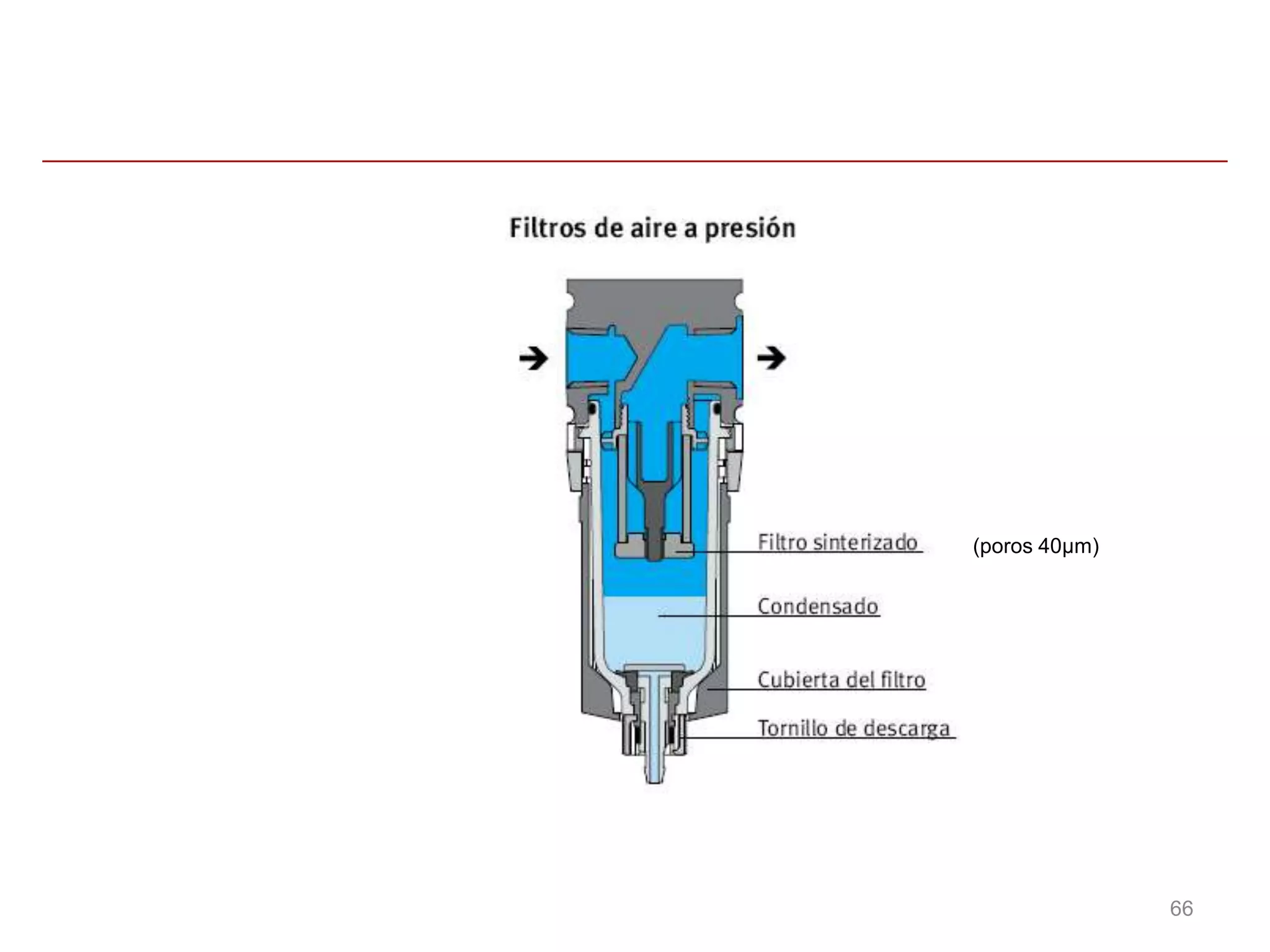

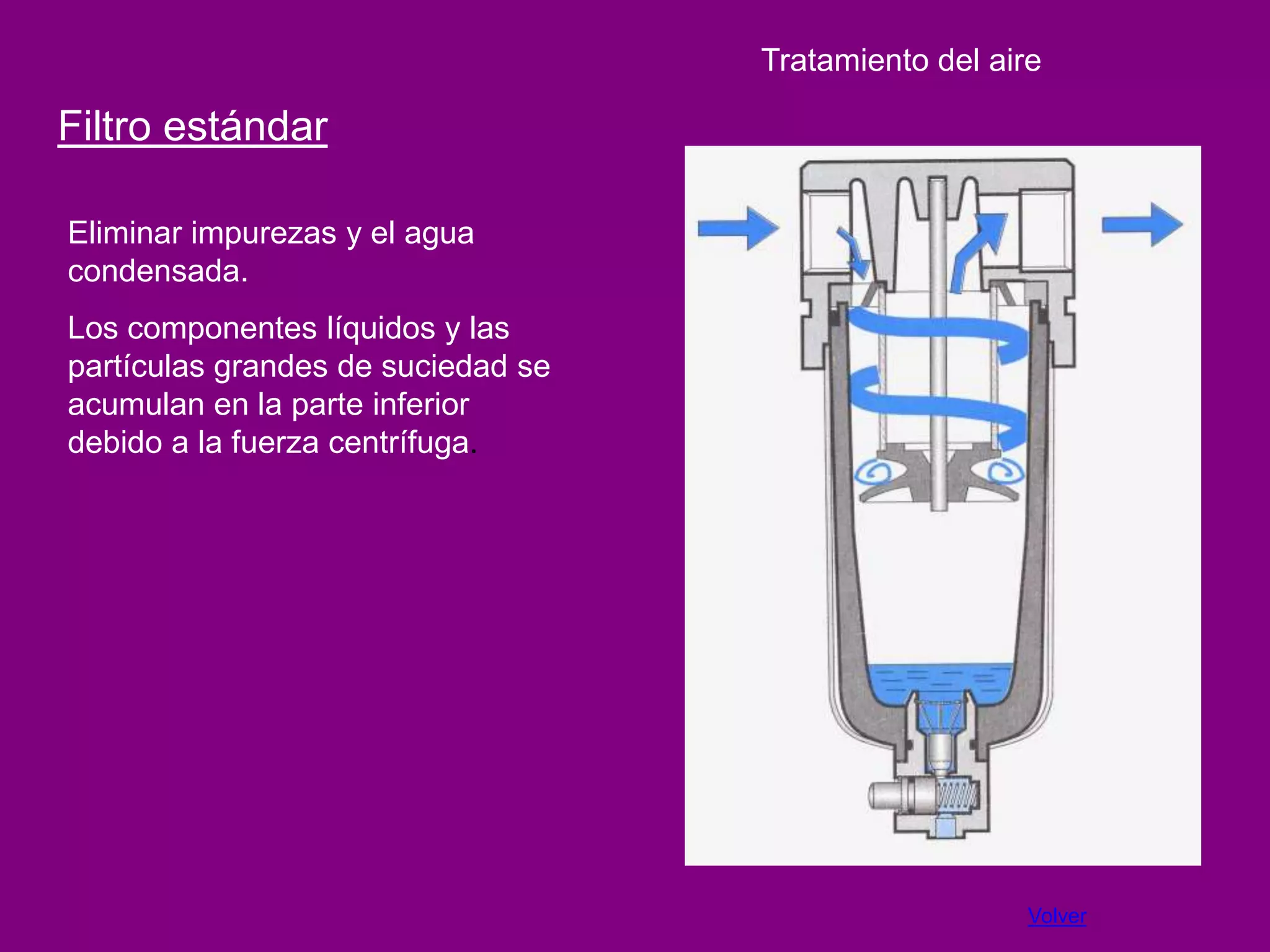

Tratamiento del aire Filtro estándar Eliminar impurezas y el agua condensada. Los componentes líquidos y las partículas grandes de suciedad se acumulan en la parte inferior debido a la fuerza centrífuga. Volver
(poros 40μm) 66

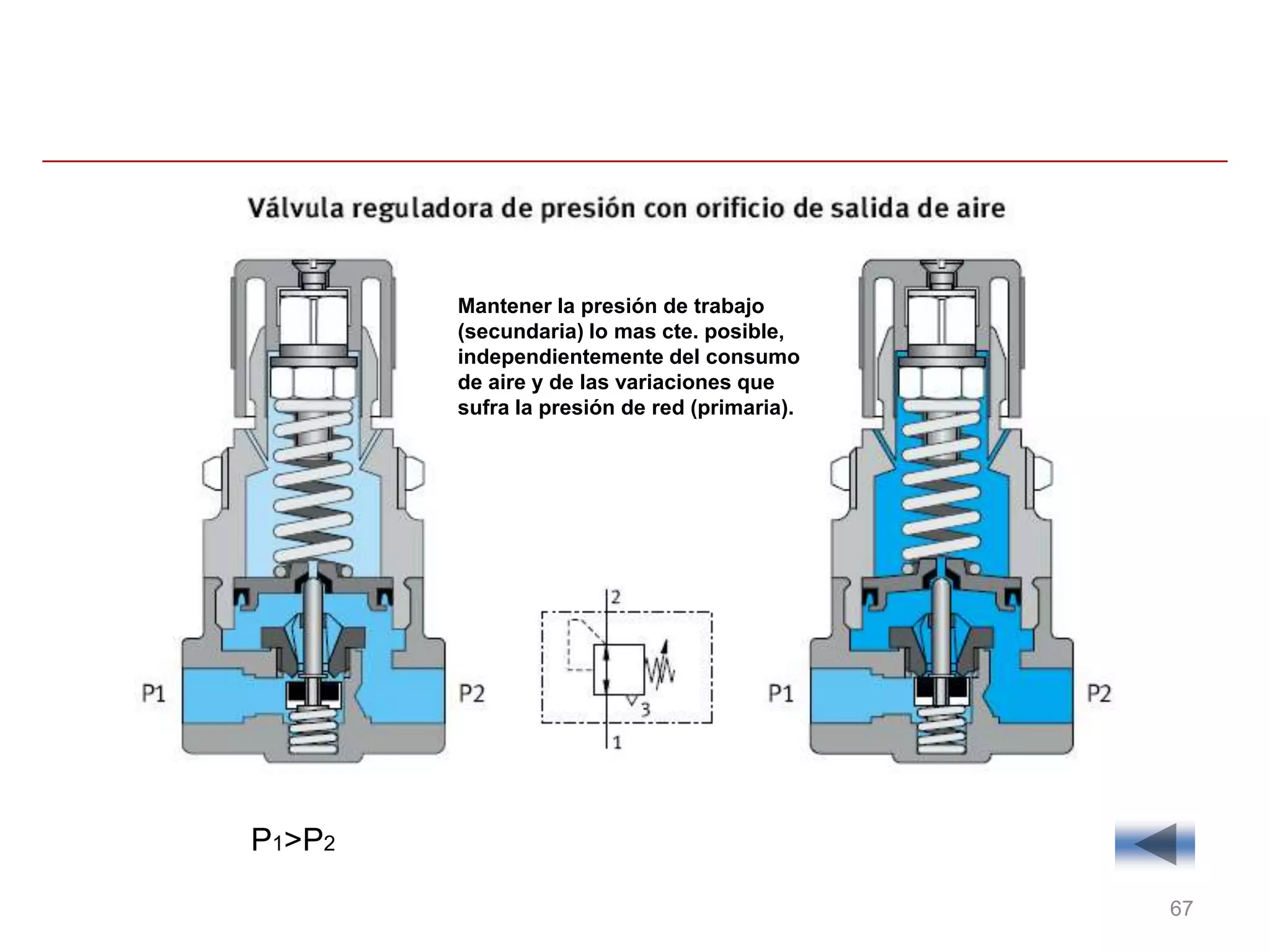

Mantener la presión de trabajo (secundaria) lo mas cte. posible, independientemente del consumo de aire y de las variaciones que sufra la presión de red (primaria). P1>P2 67

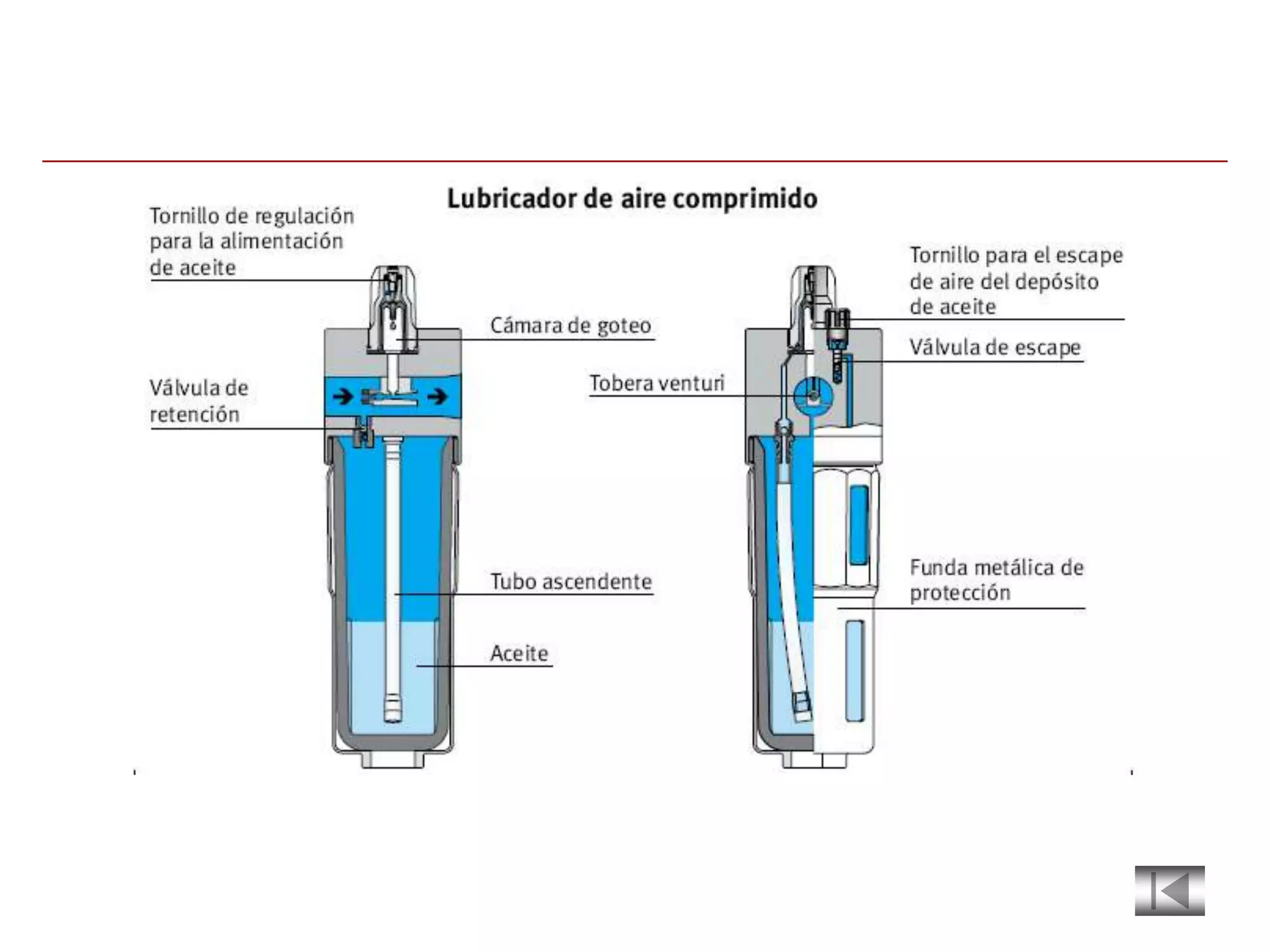

68

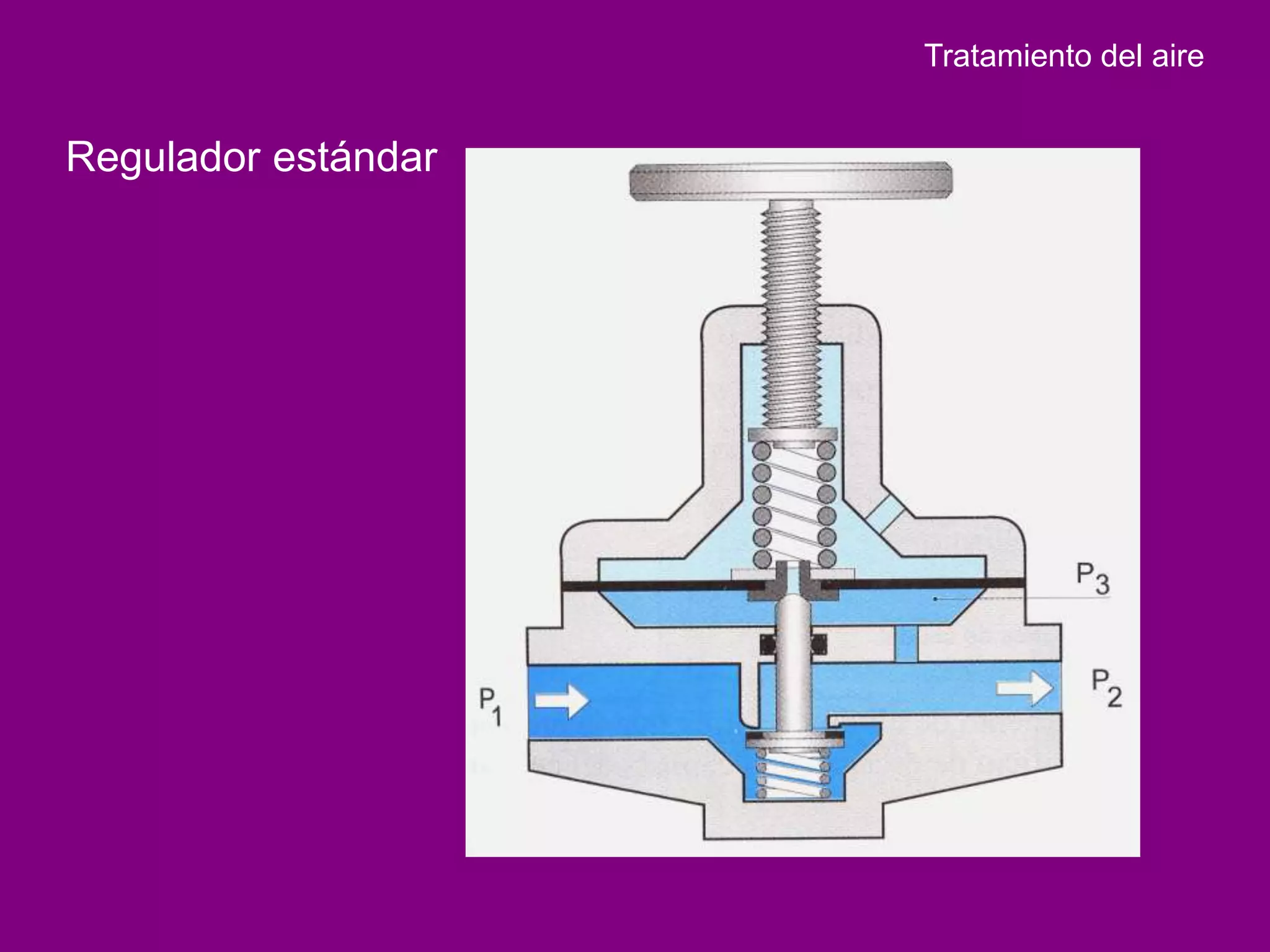

Tratamiento del aire Regulador estándar

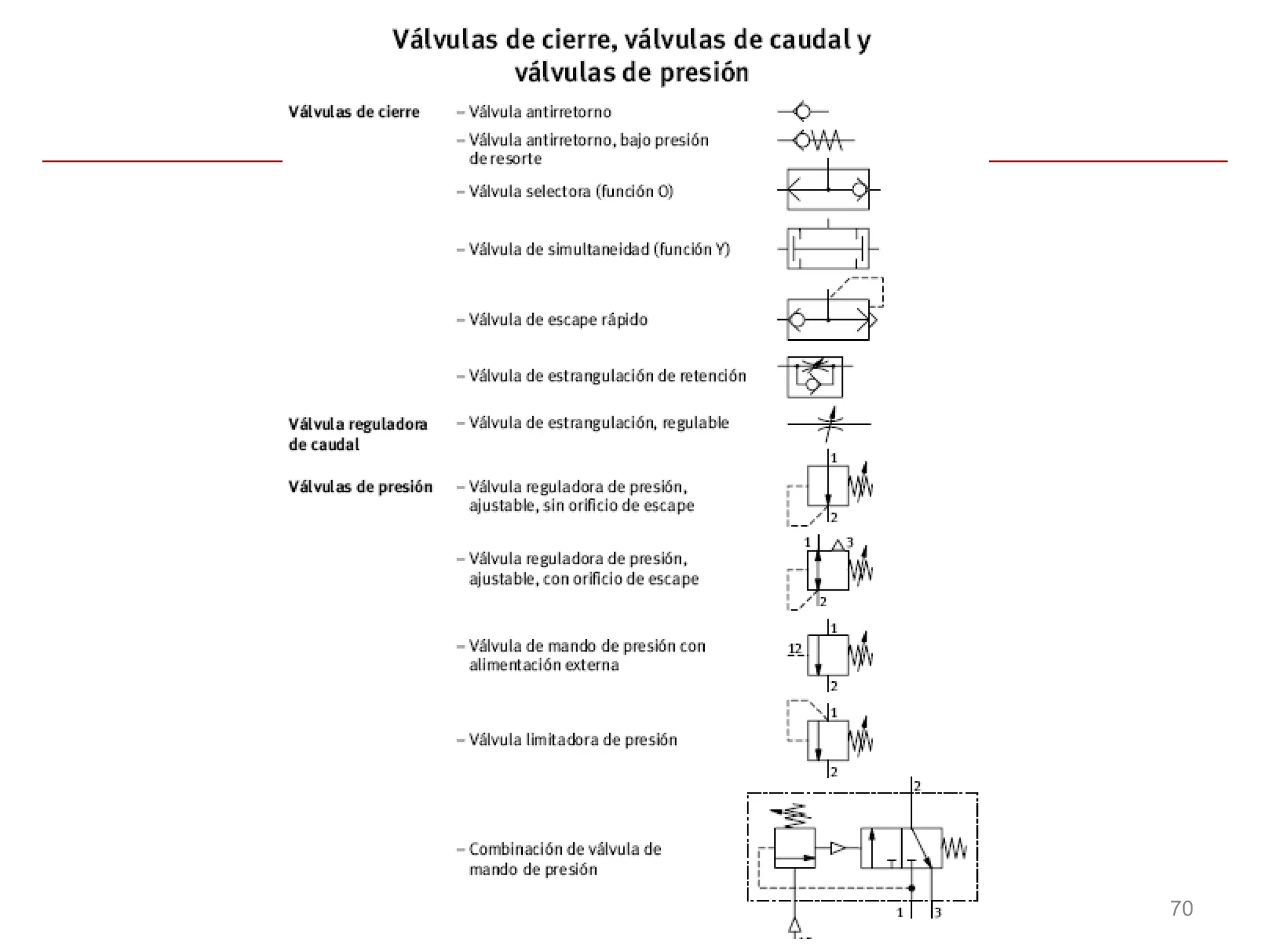

70

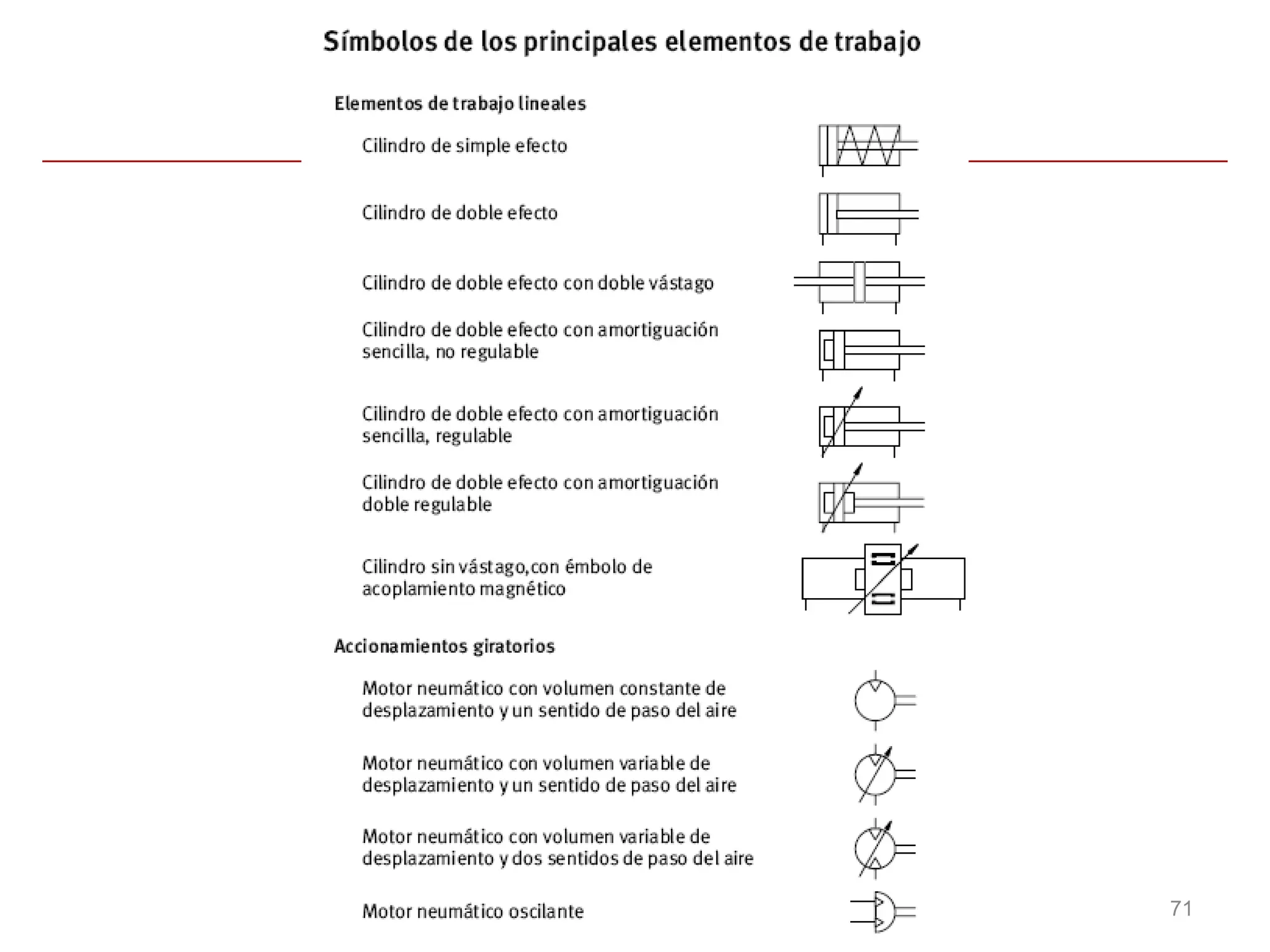

71

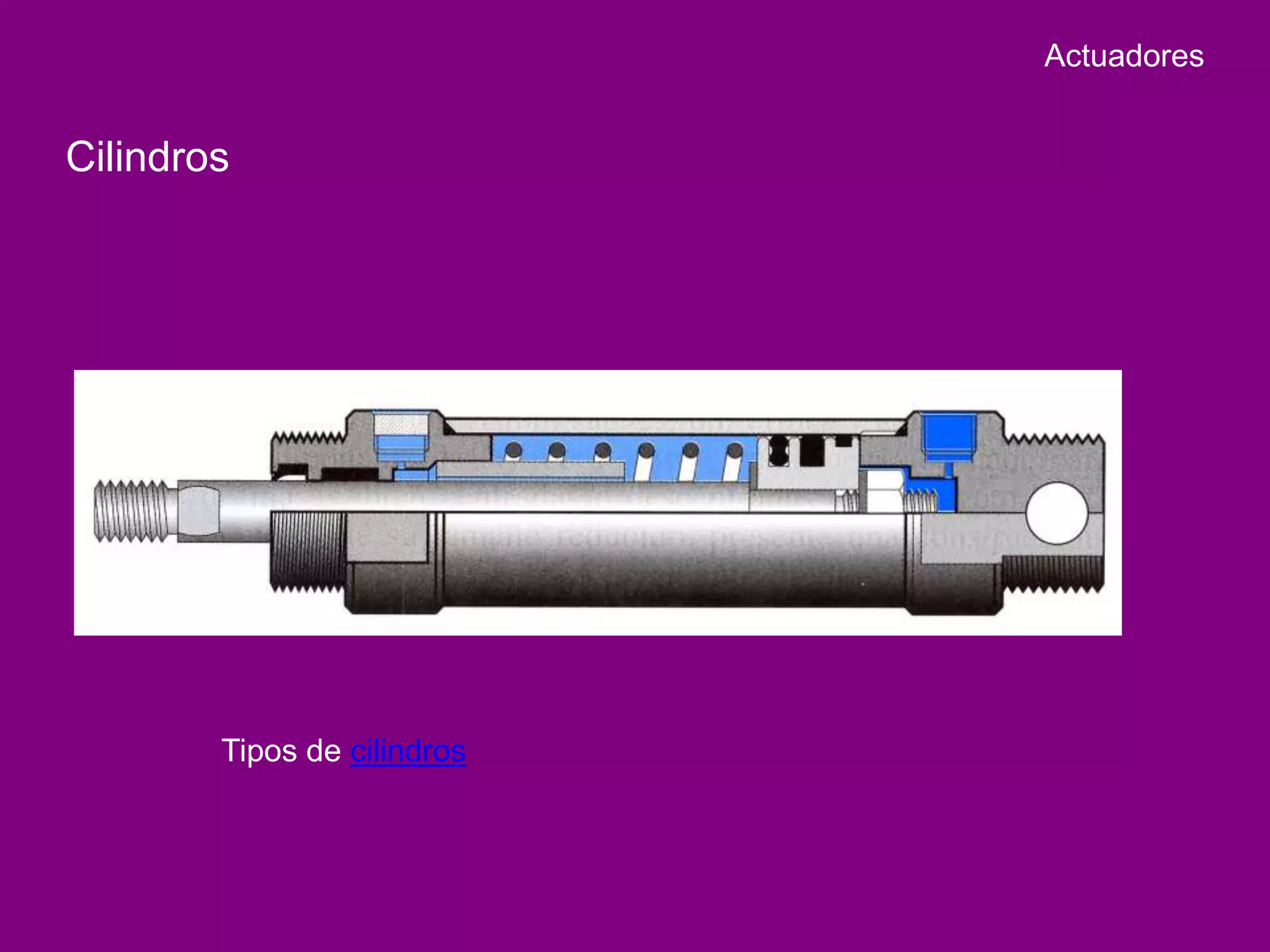

Actuadores Cilindros Tipos de cilindros

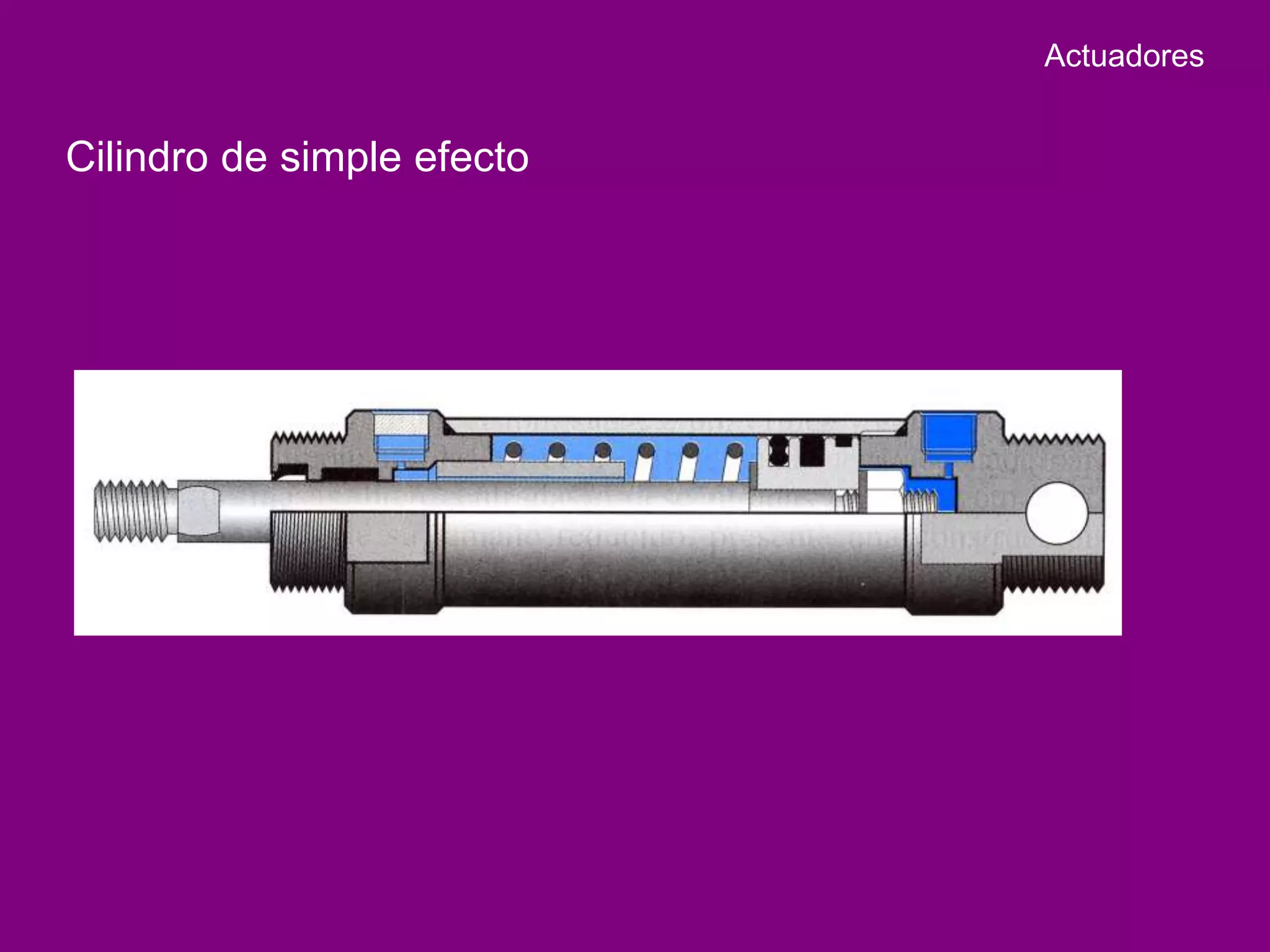

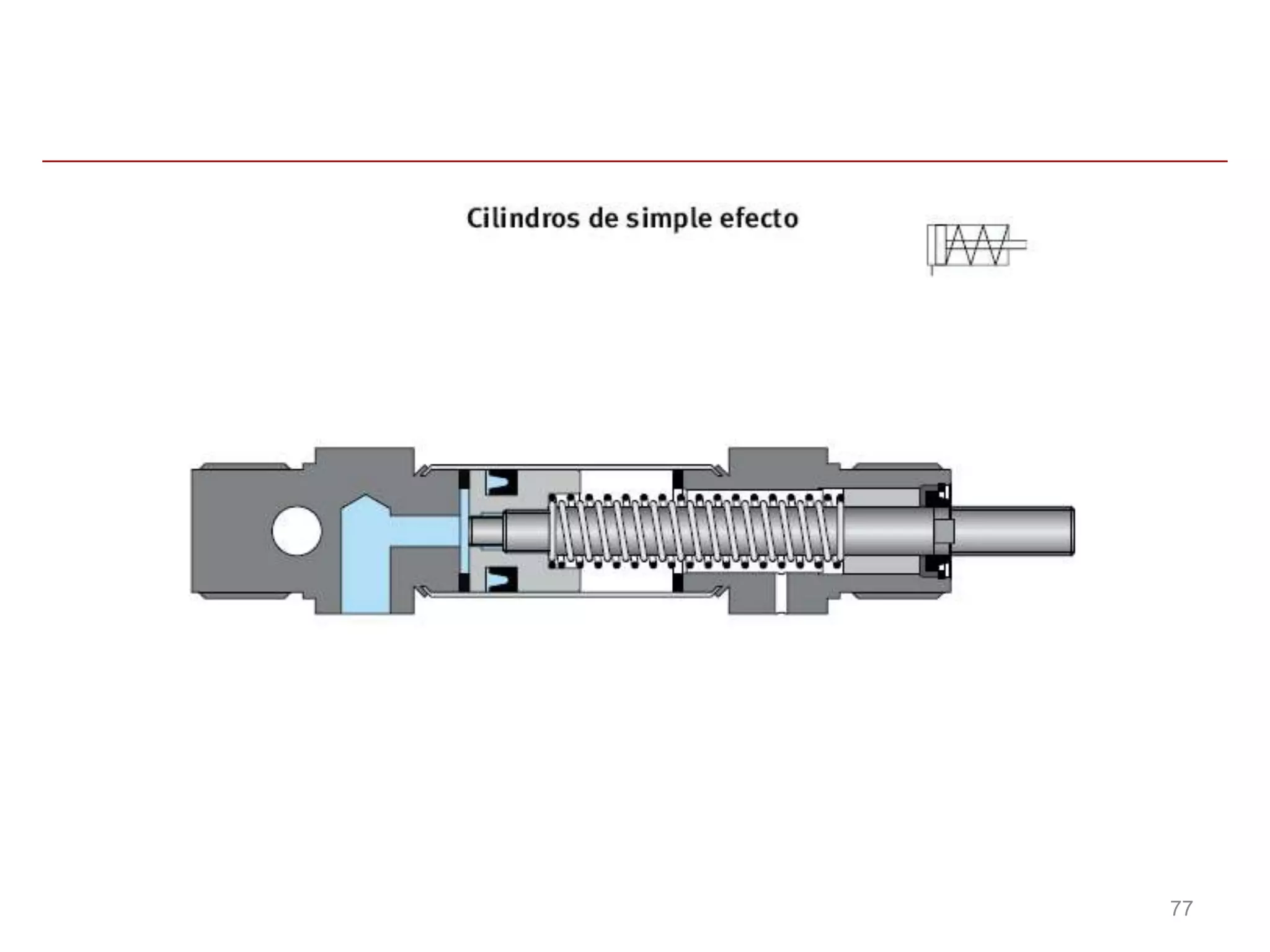

Actuadores Cilindro de simple efecto

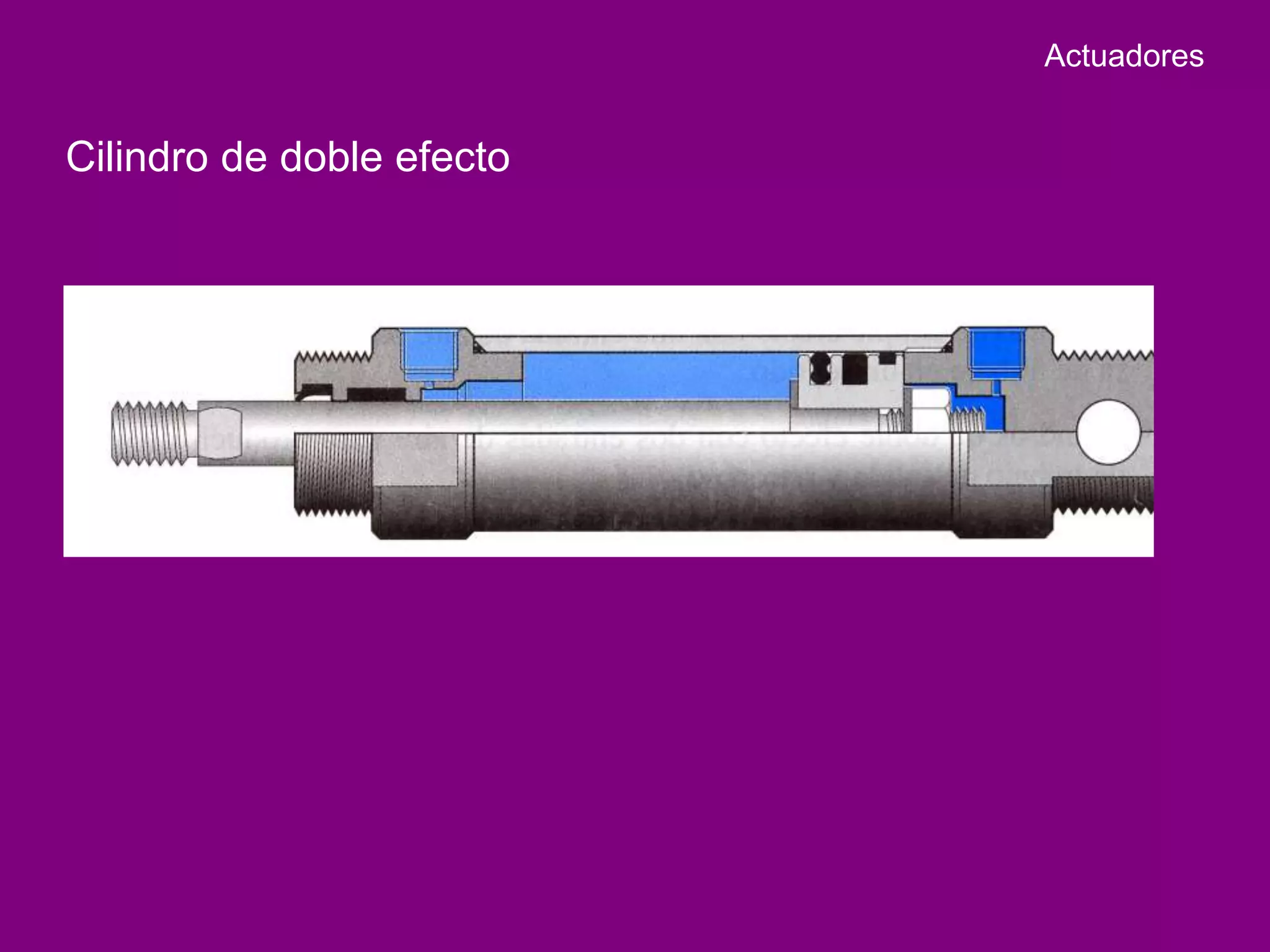

Actuadores Cilindro de doble efecto

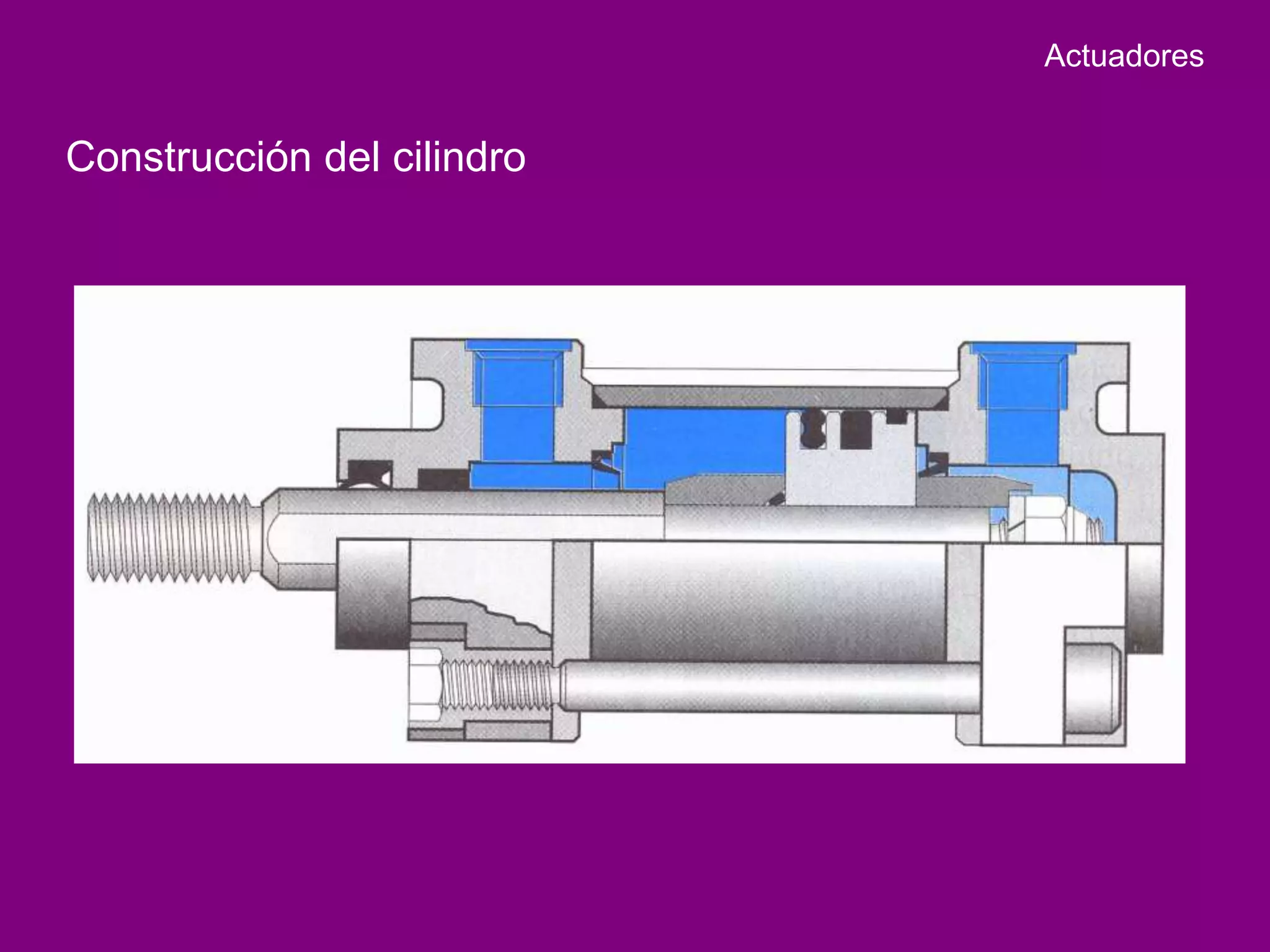

Actuadores Construcción del cilindro

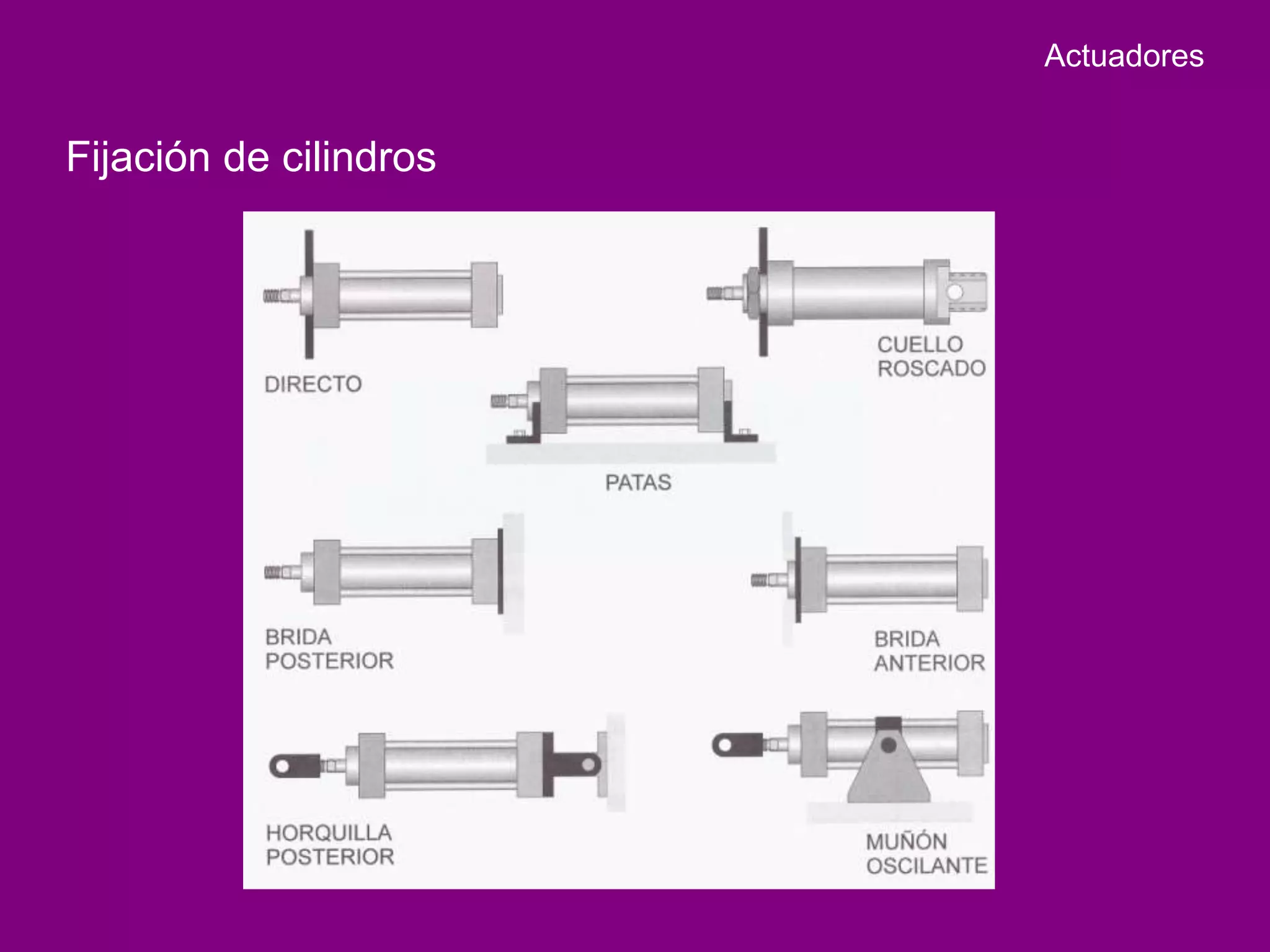

Actuadores Fijación de cilindros
77

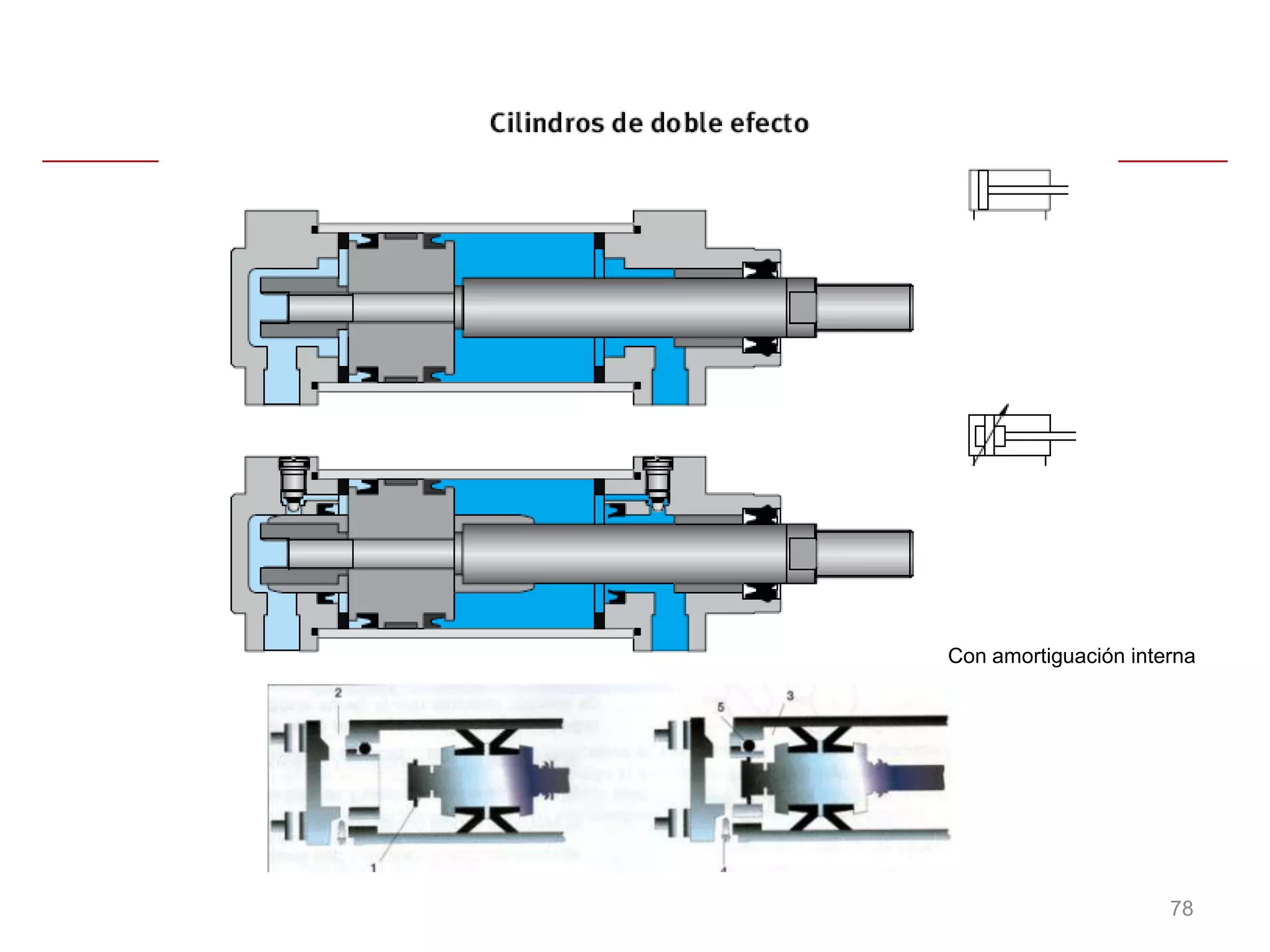

Con amortiguación interna 78
79

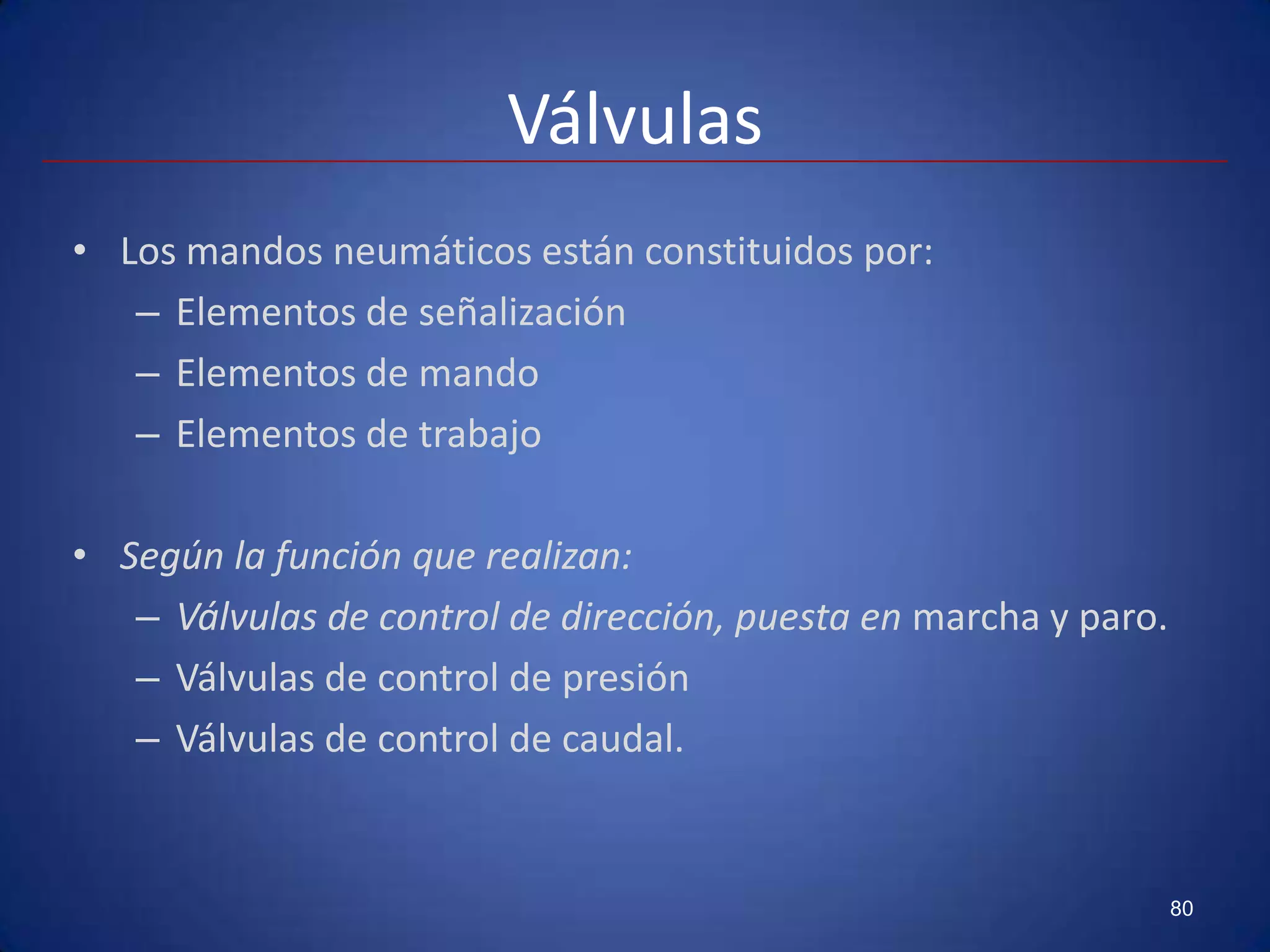

Válvulas • Los mandos neumáticos están constituidos por: – Elementos de señalización – Elementos de mando – Elementos de trabajo • Según la función que realizan: – Válvulas de control de dirección, puesta en marcha y paro. – Válvulas de control de presión – Válvulas de control de caudal. 80

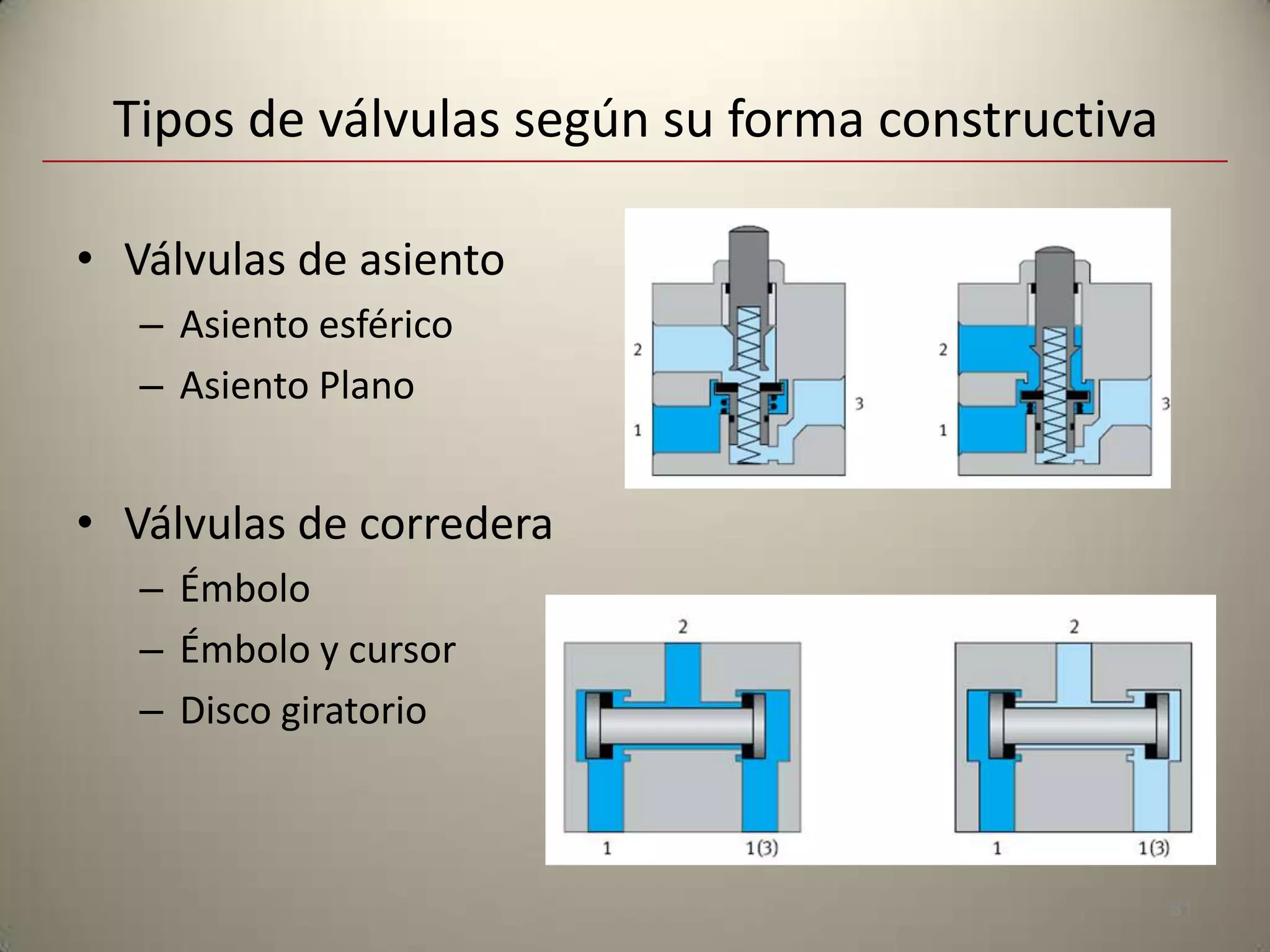

Tipos de válvulas según su forma constructiva • Válvulas de asiento – Asiento esférico – Asiento Plano • Válvulas de corredera – Émbolo – Émbolo y cursor – Disco giratorio 81

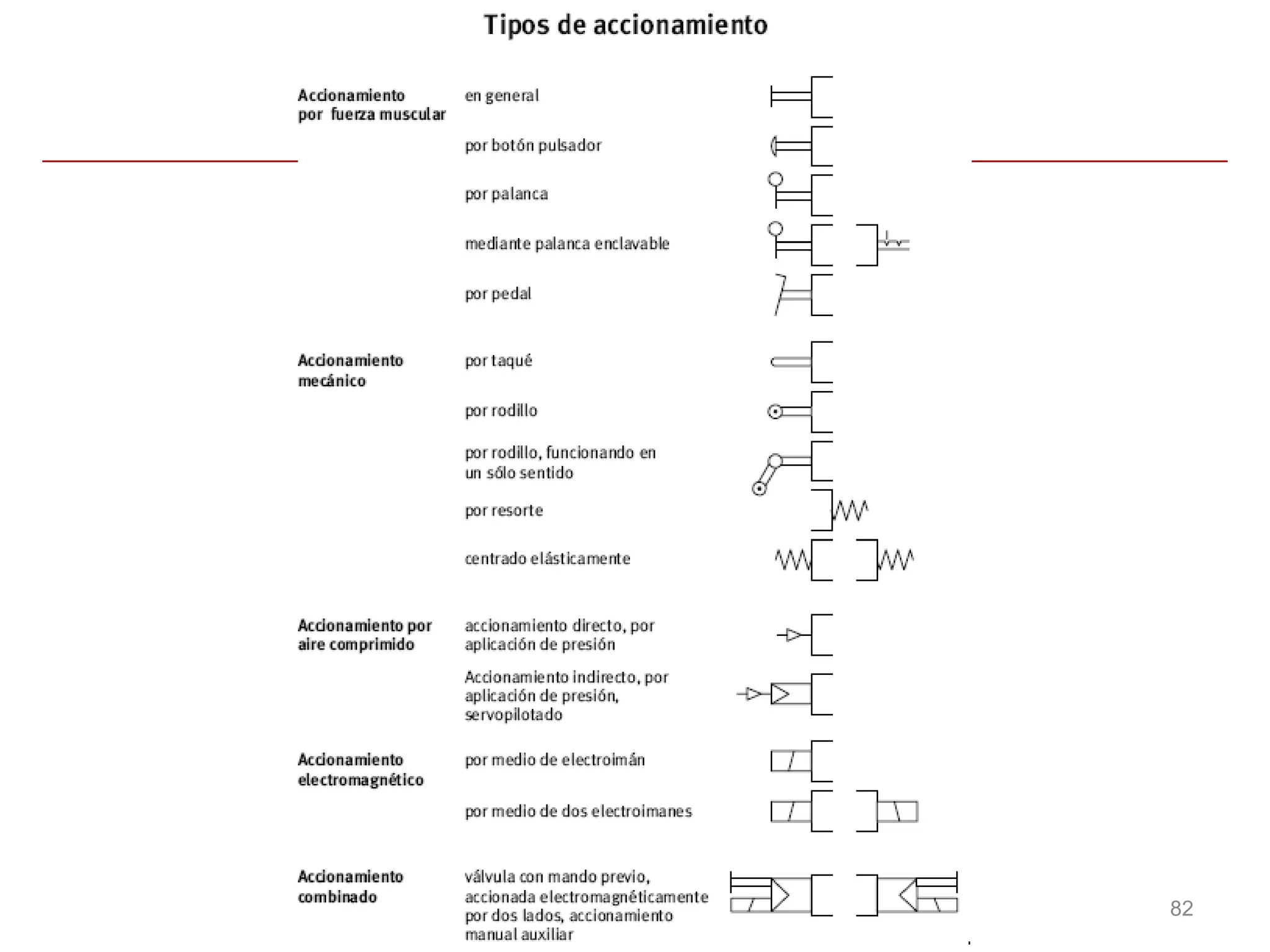

82

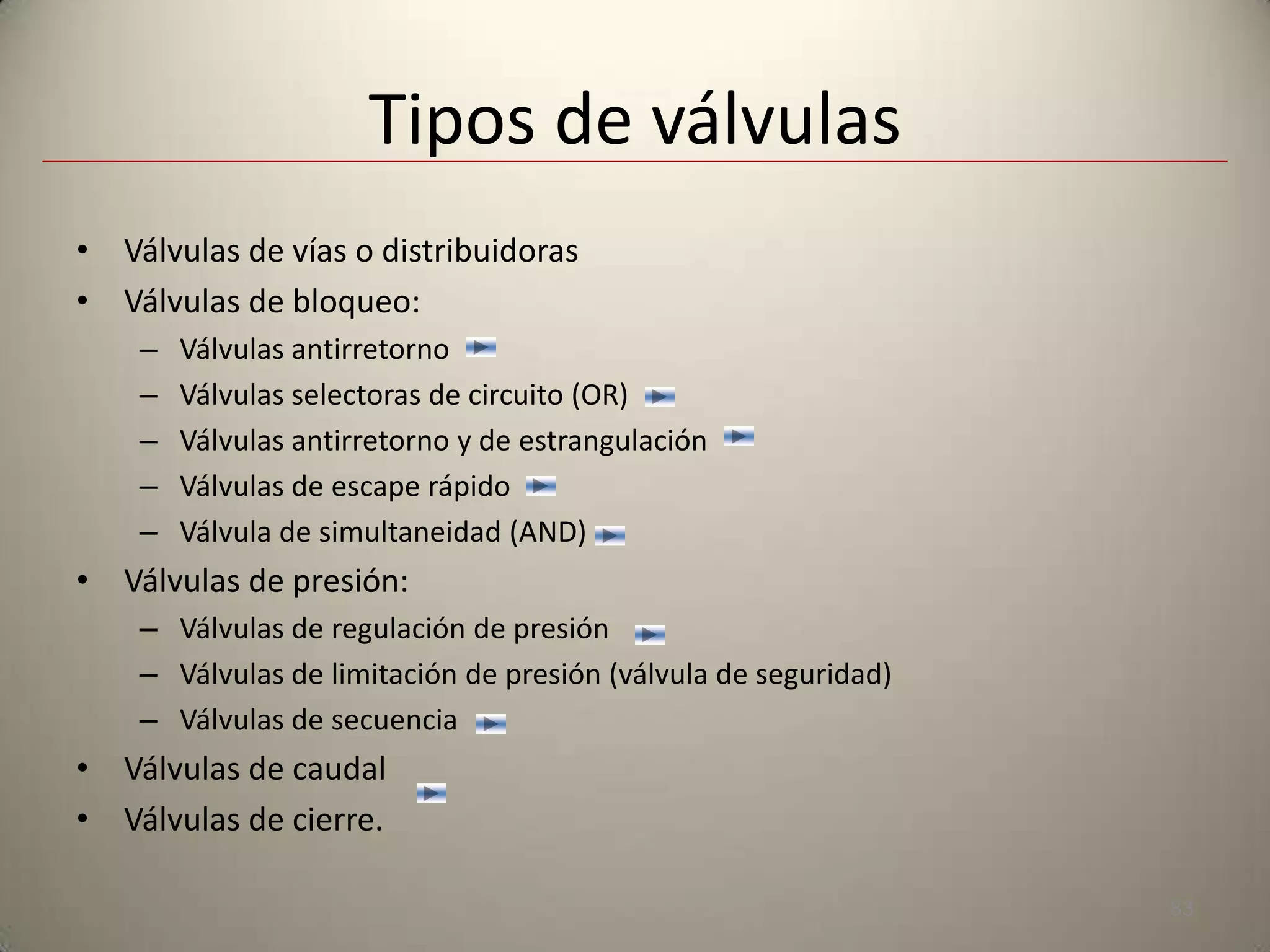

Tipos de válvulas • Válvulas de vías o distribuidoras • Válvulas de bloqueo: – Válvulas antirretorno – Válvulas selectoras de circuito (OR) – Válvulas antirretorno y de estrangulación – Válvulas de escape rápido – Válvula de simultaneidad (AND) • Válvulas de presión: – Válvulas de regulación de presión – Válvulas de limitación de presión (válvula de seguridad) – Válvulas de secuencia • Válvulas de caudal • Válvulas de cierre. 83

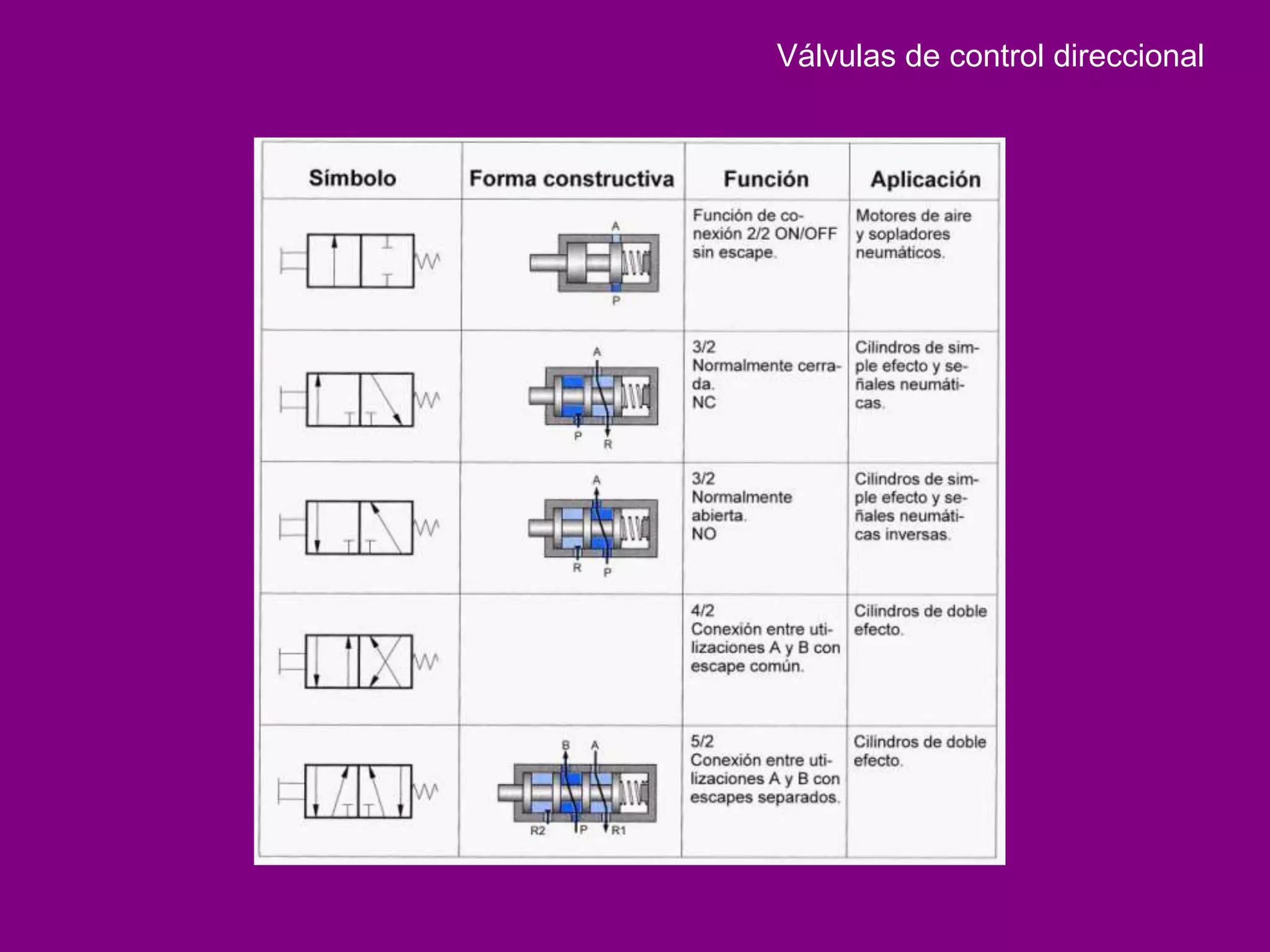

Válvulas de control direccional

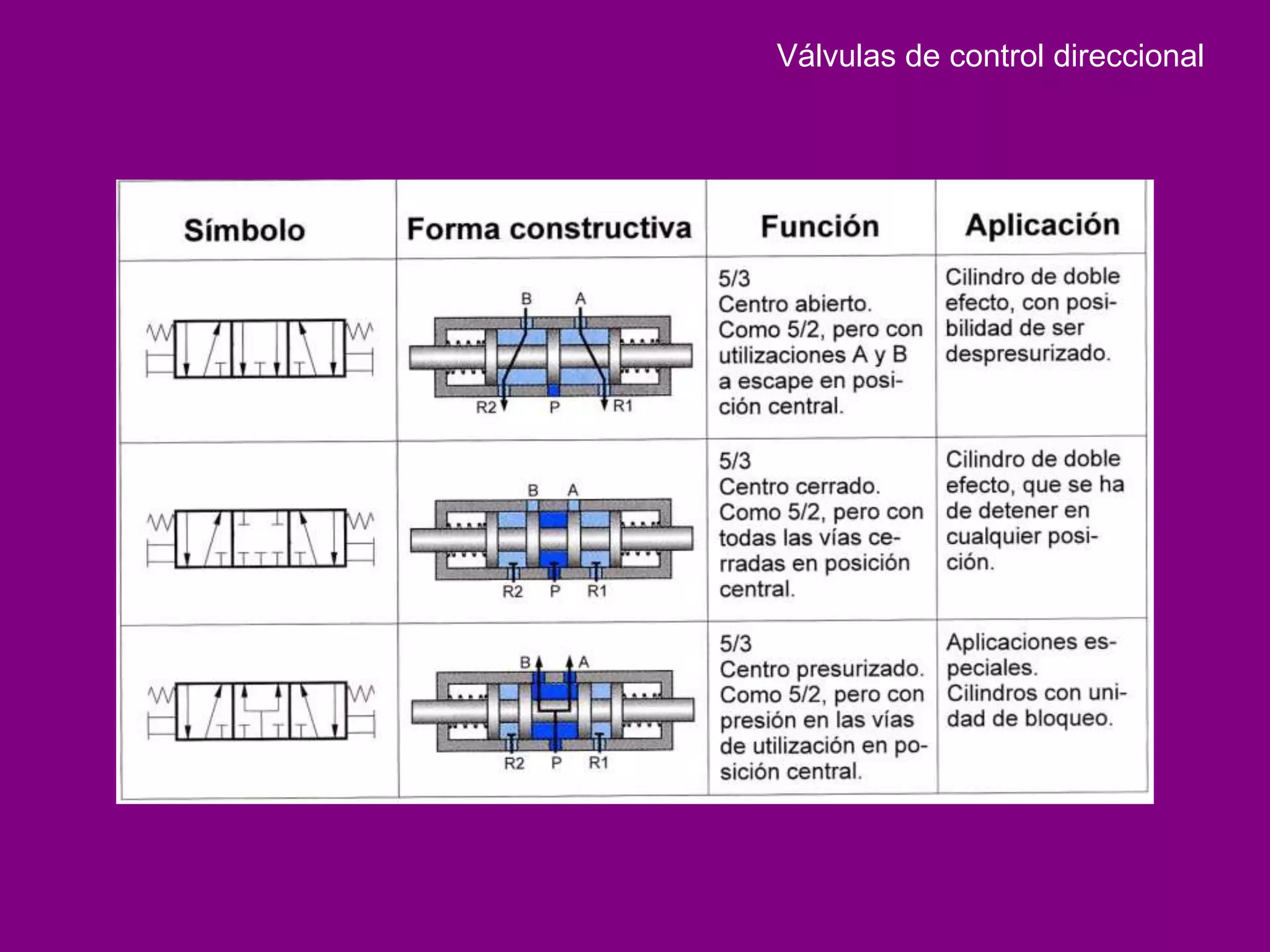

Válvulas de control direccional

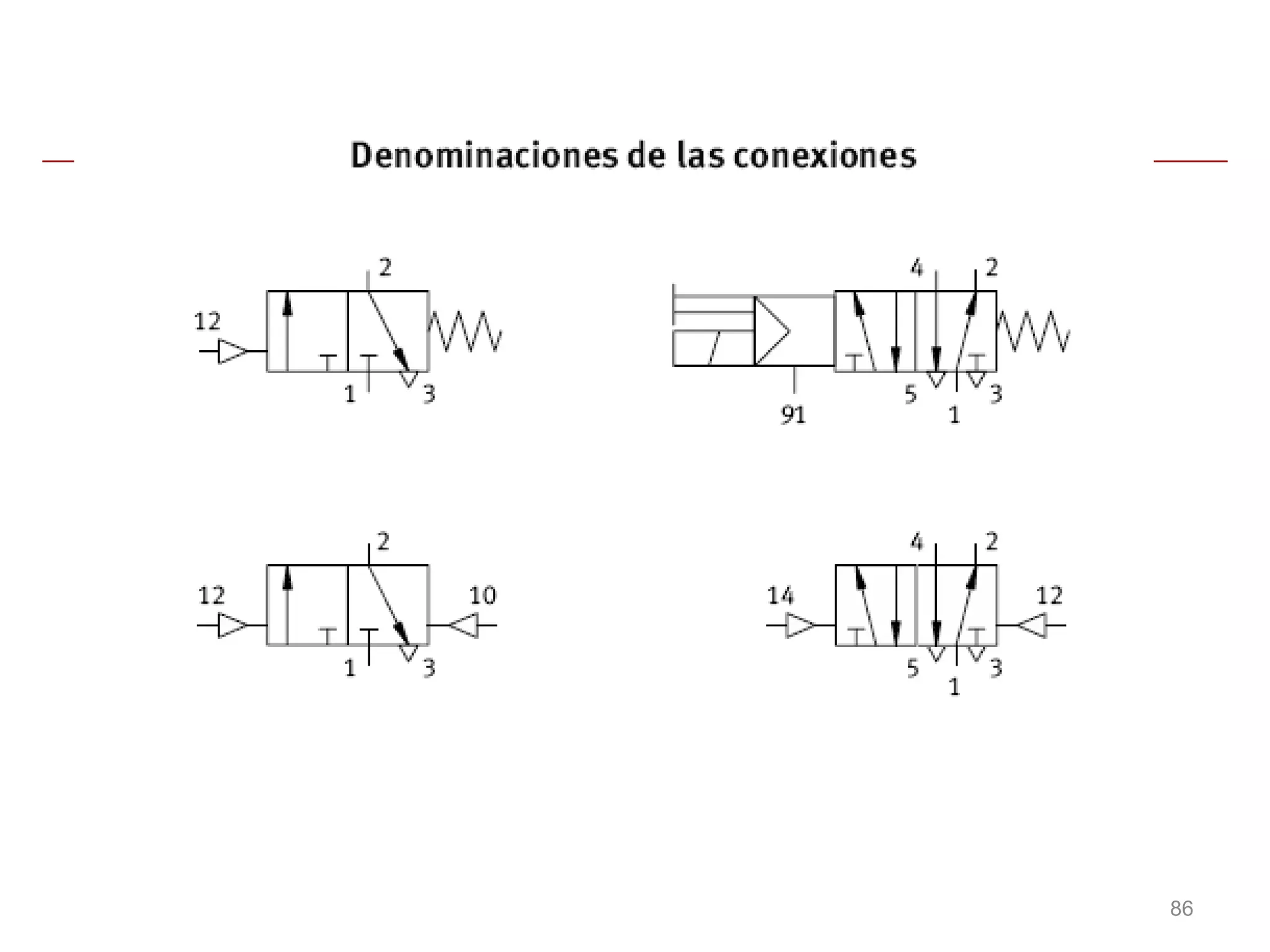

86

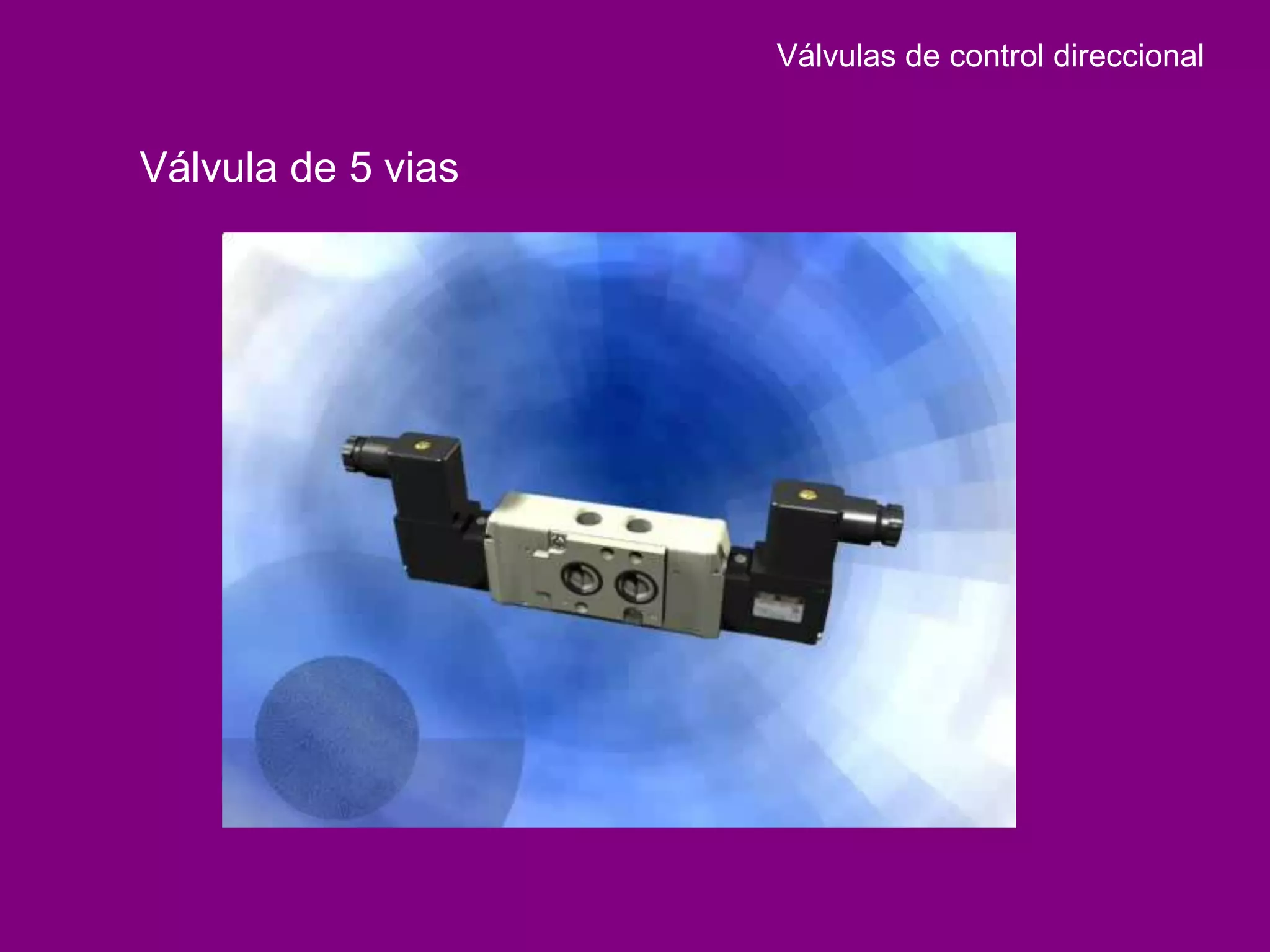

Válvulas de control direccional Válvula de 5 vias
88

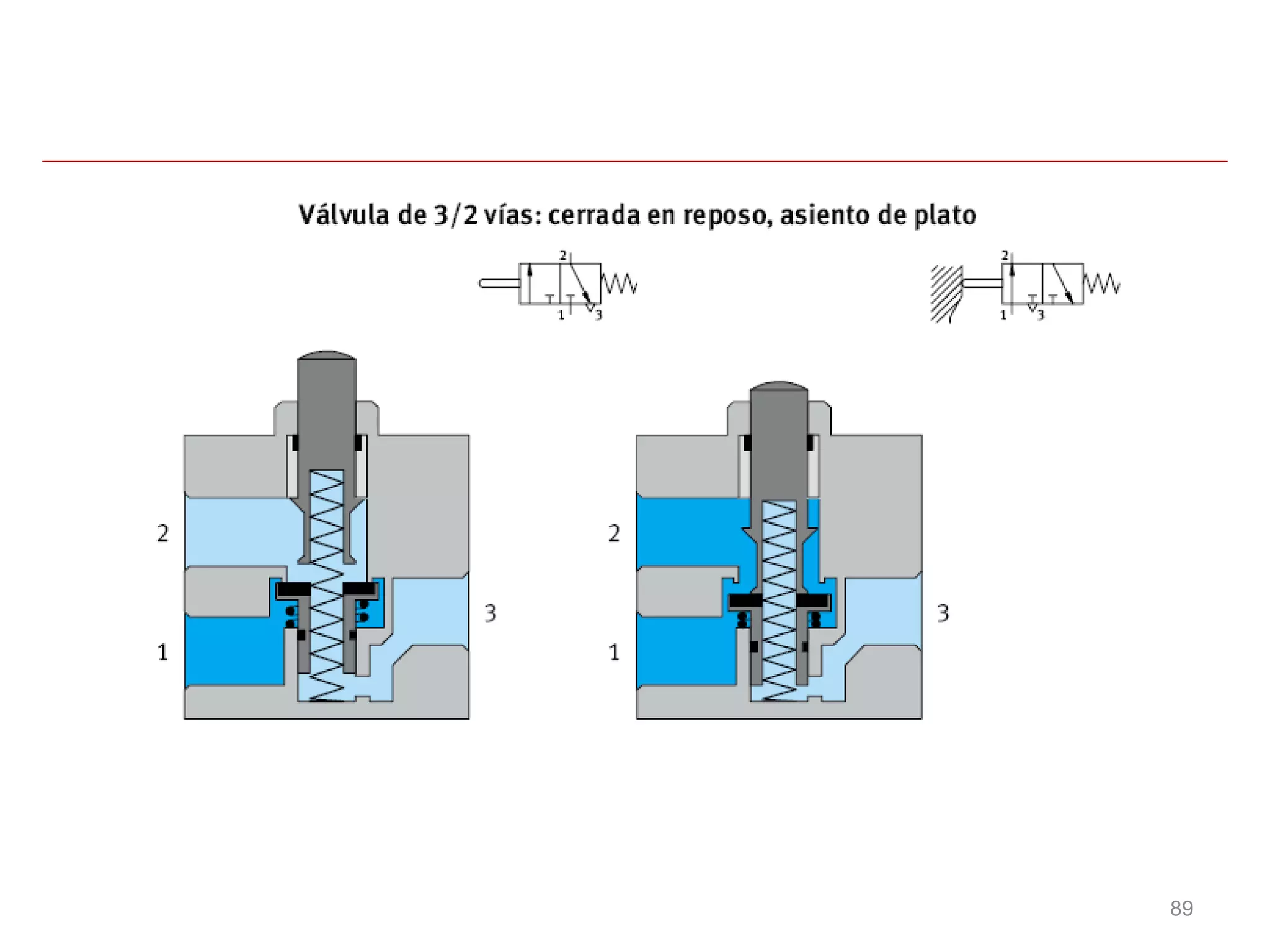

89
90

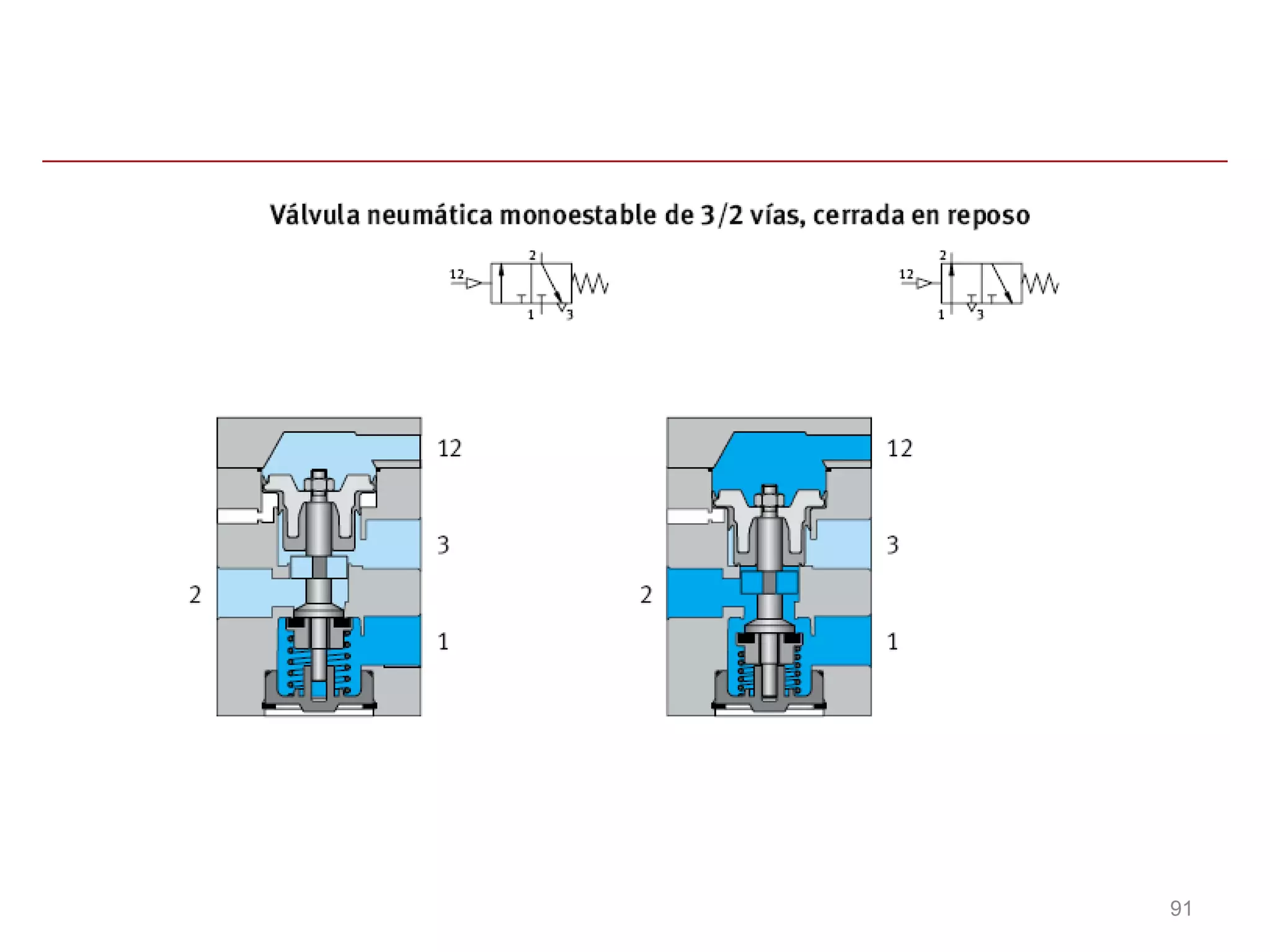

91

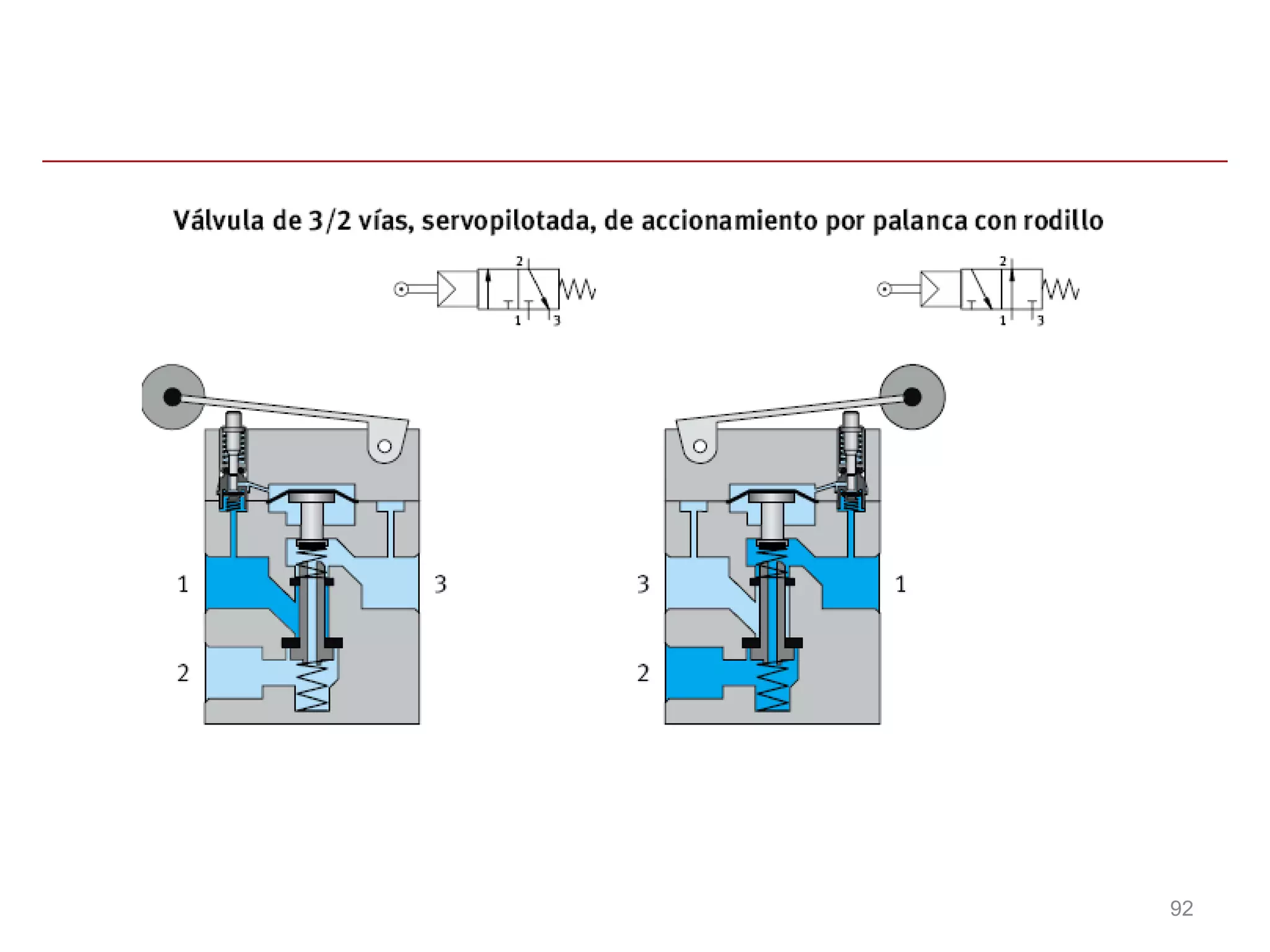

92
93

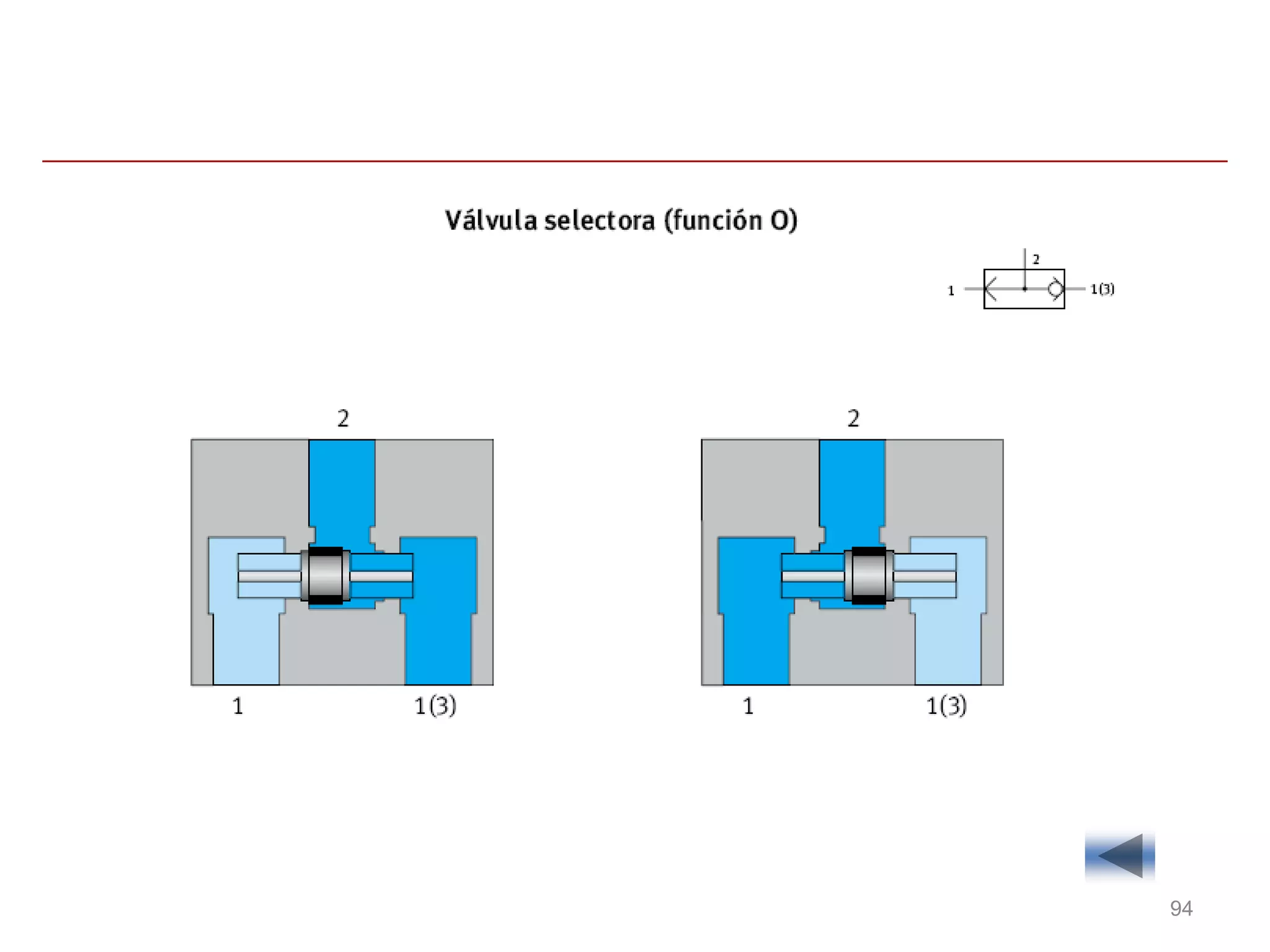

94
95
96

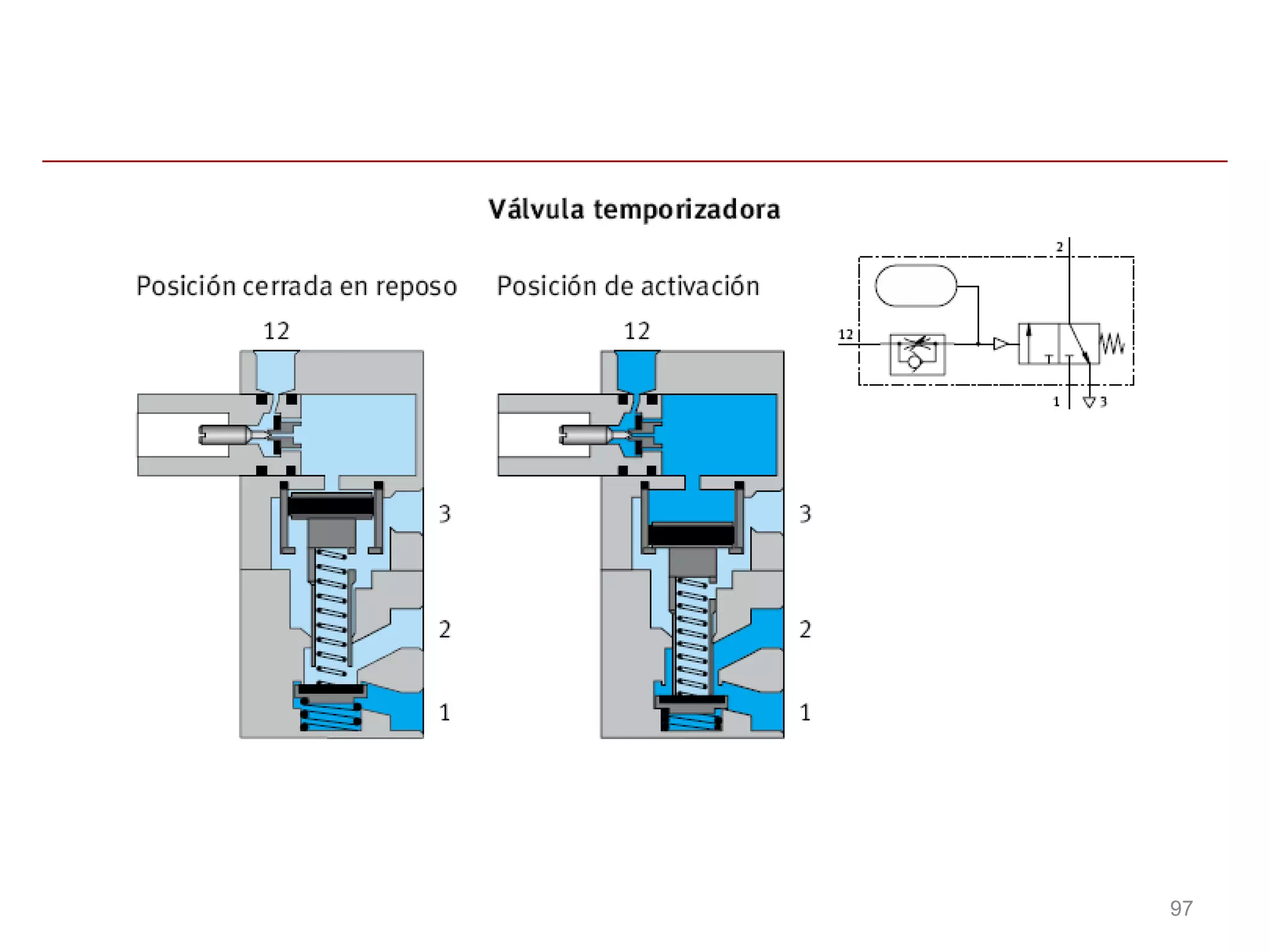

97

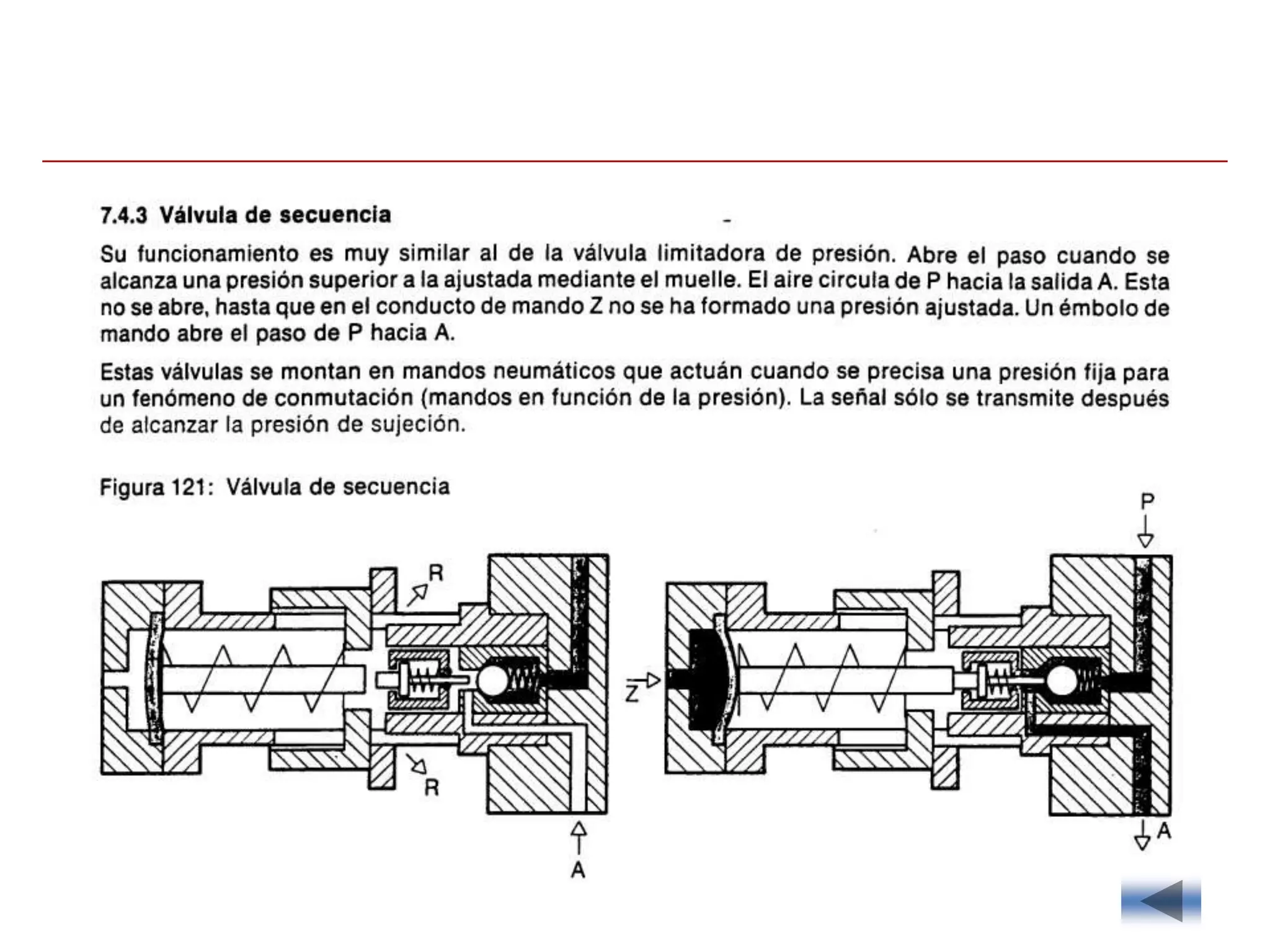

98

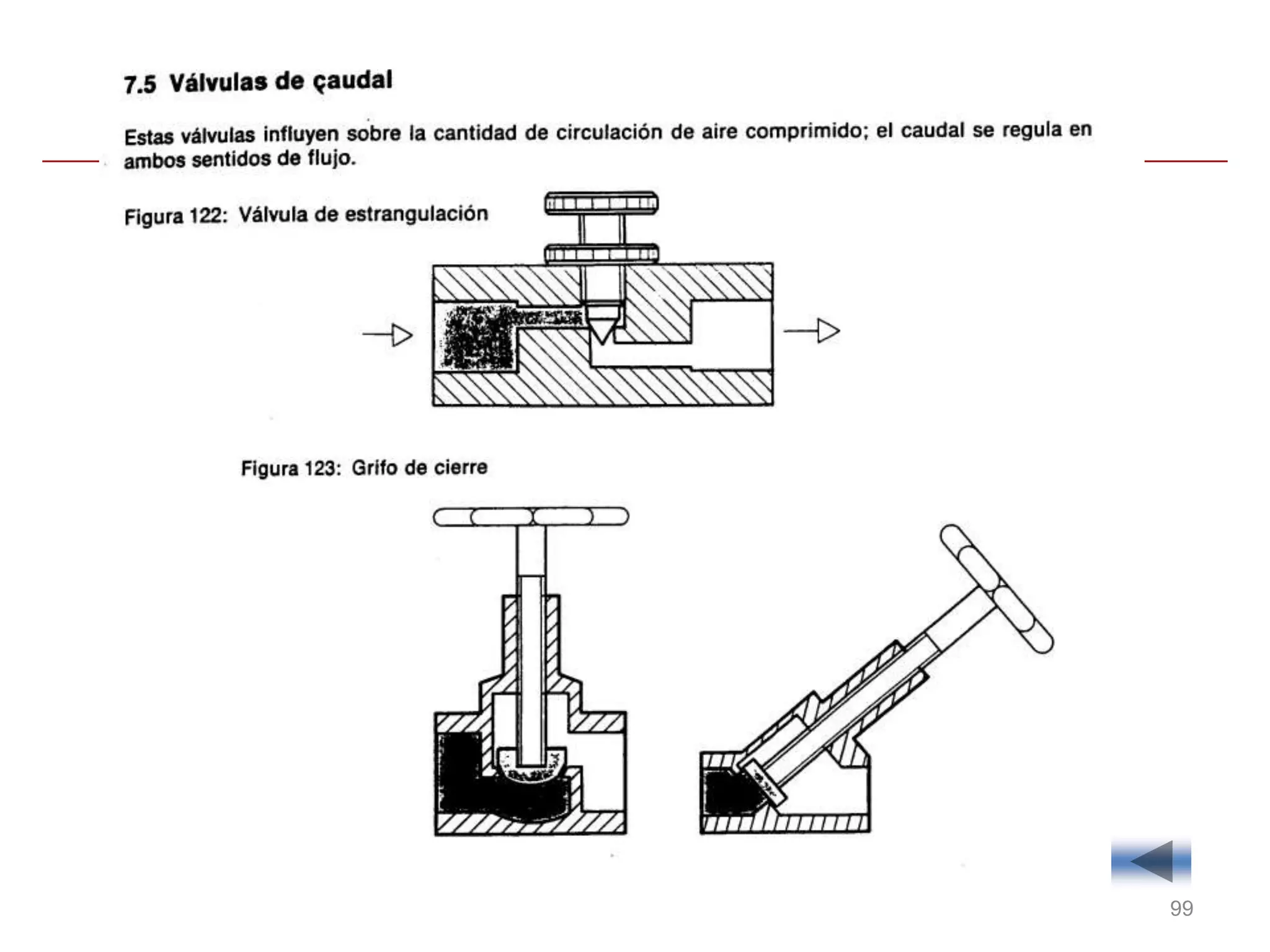

99

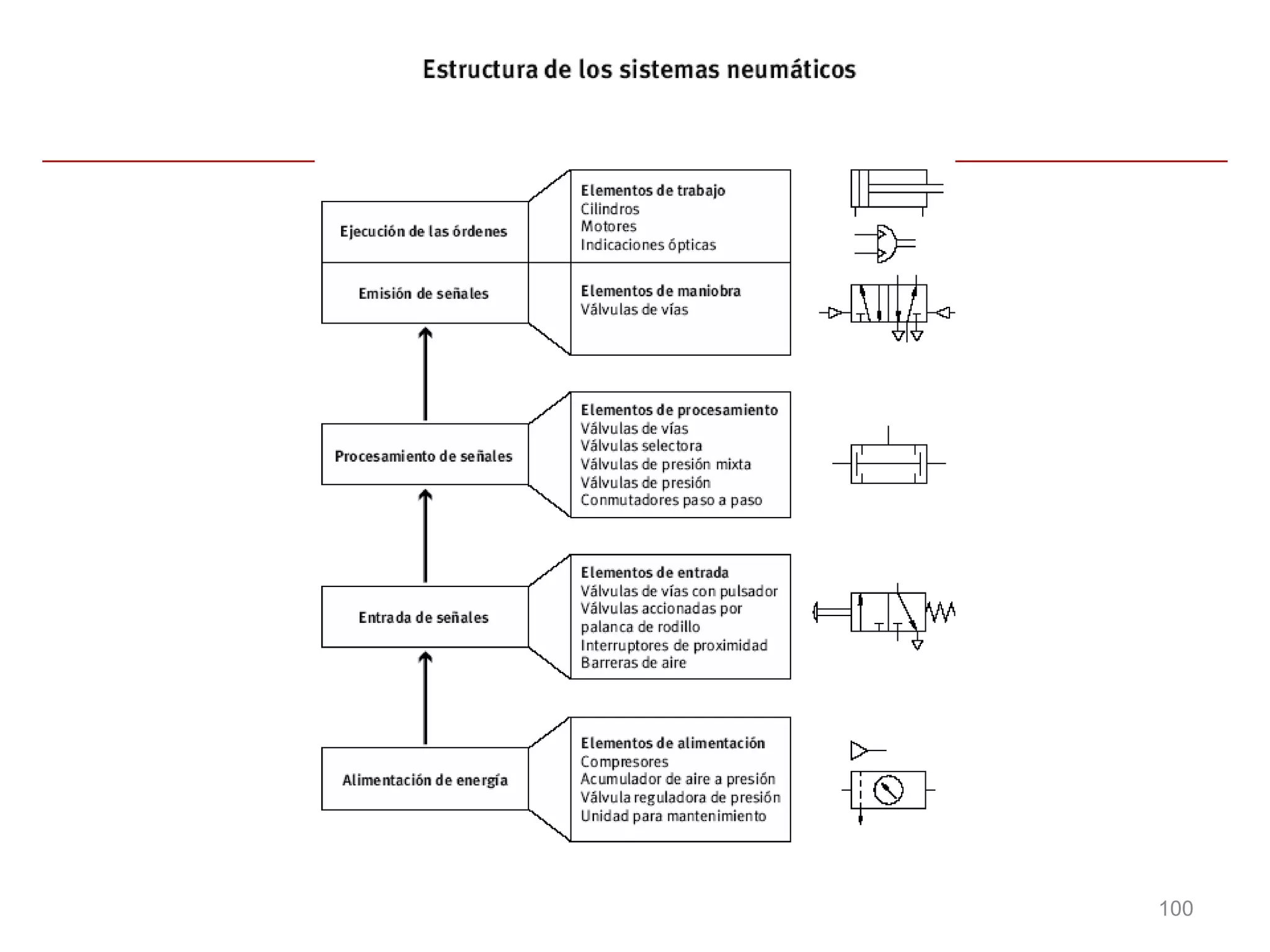

100

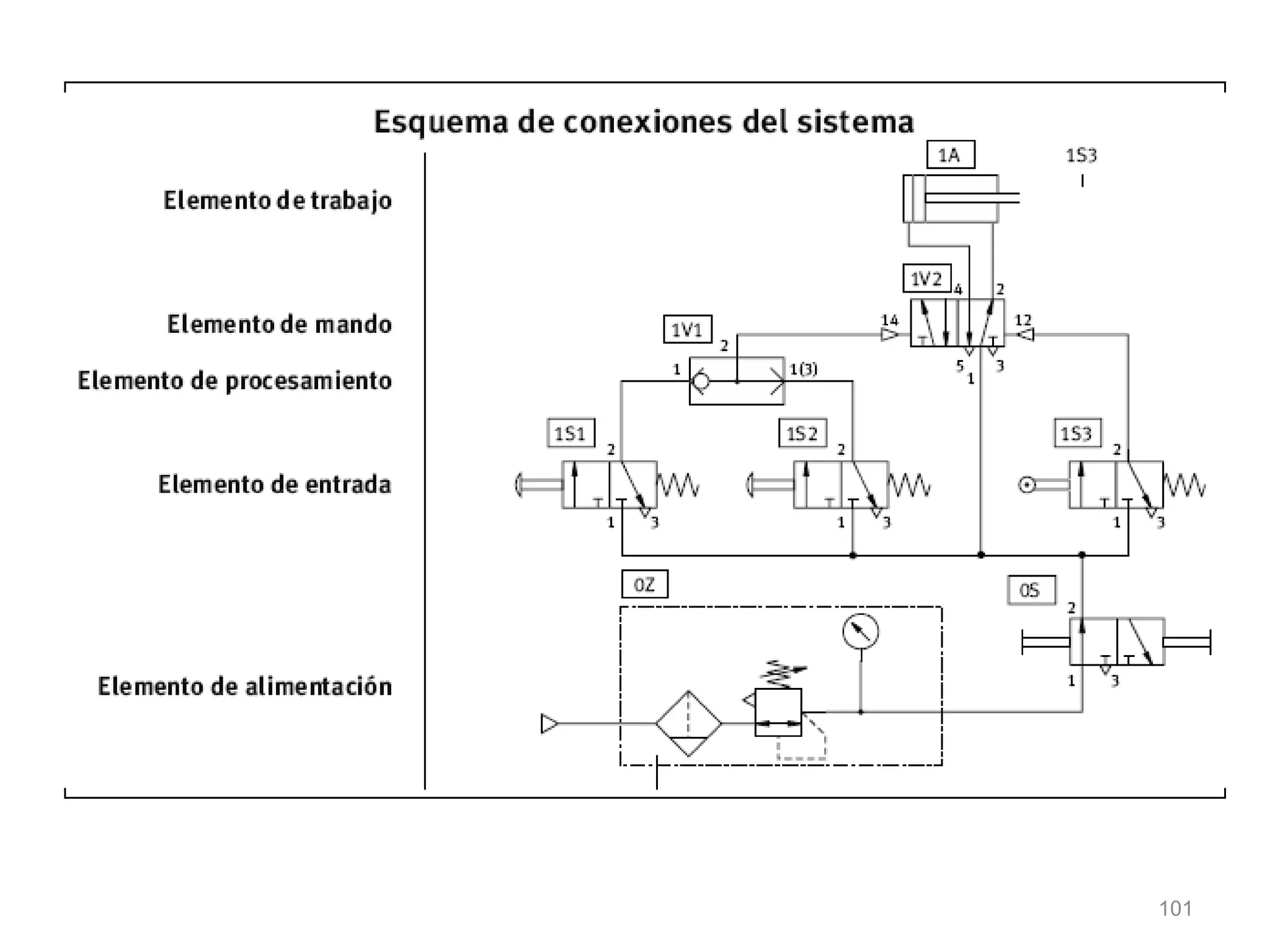

101

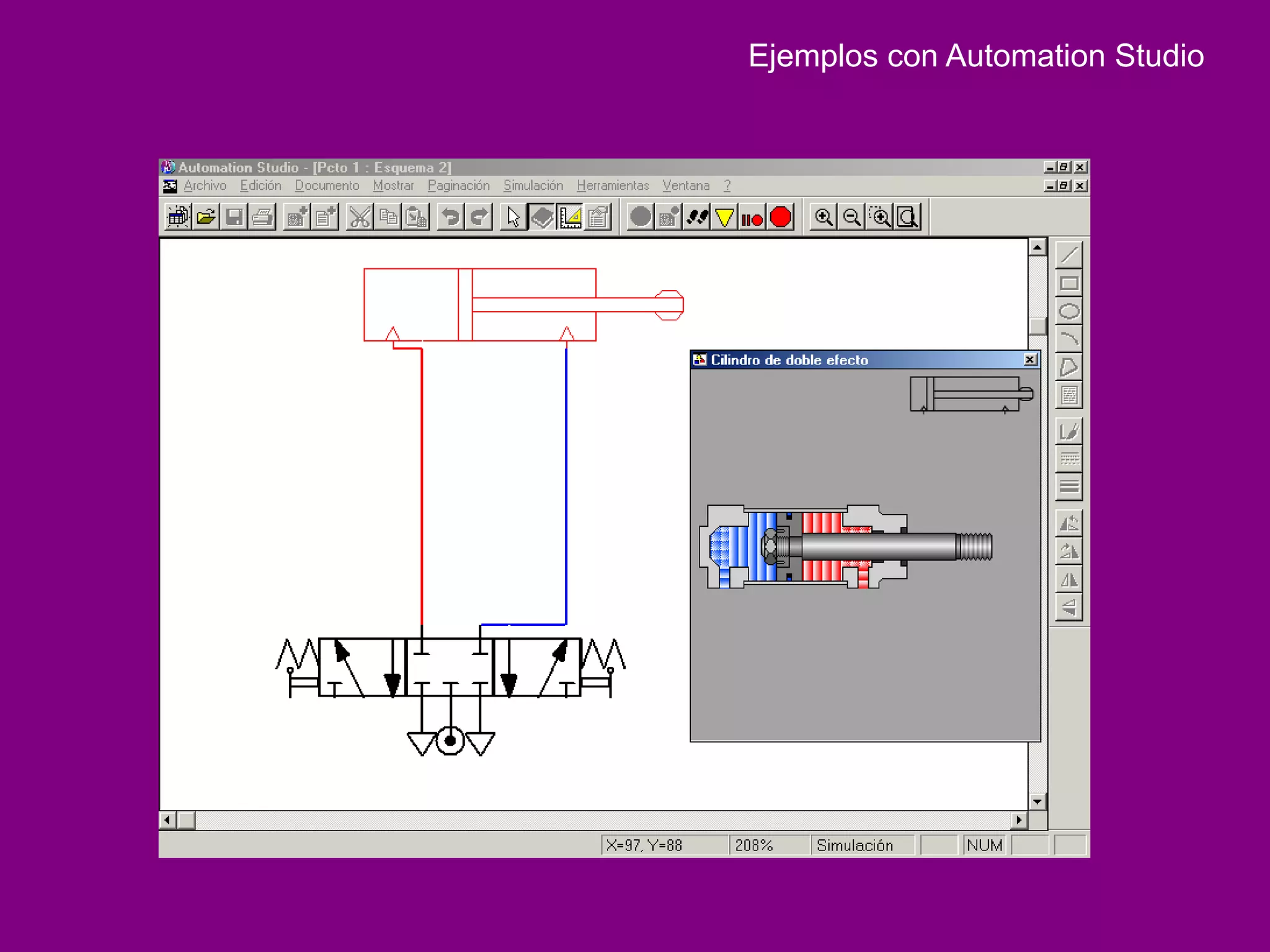

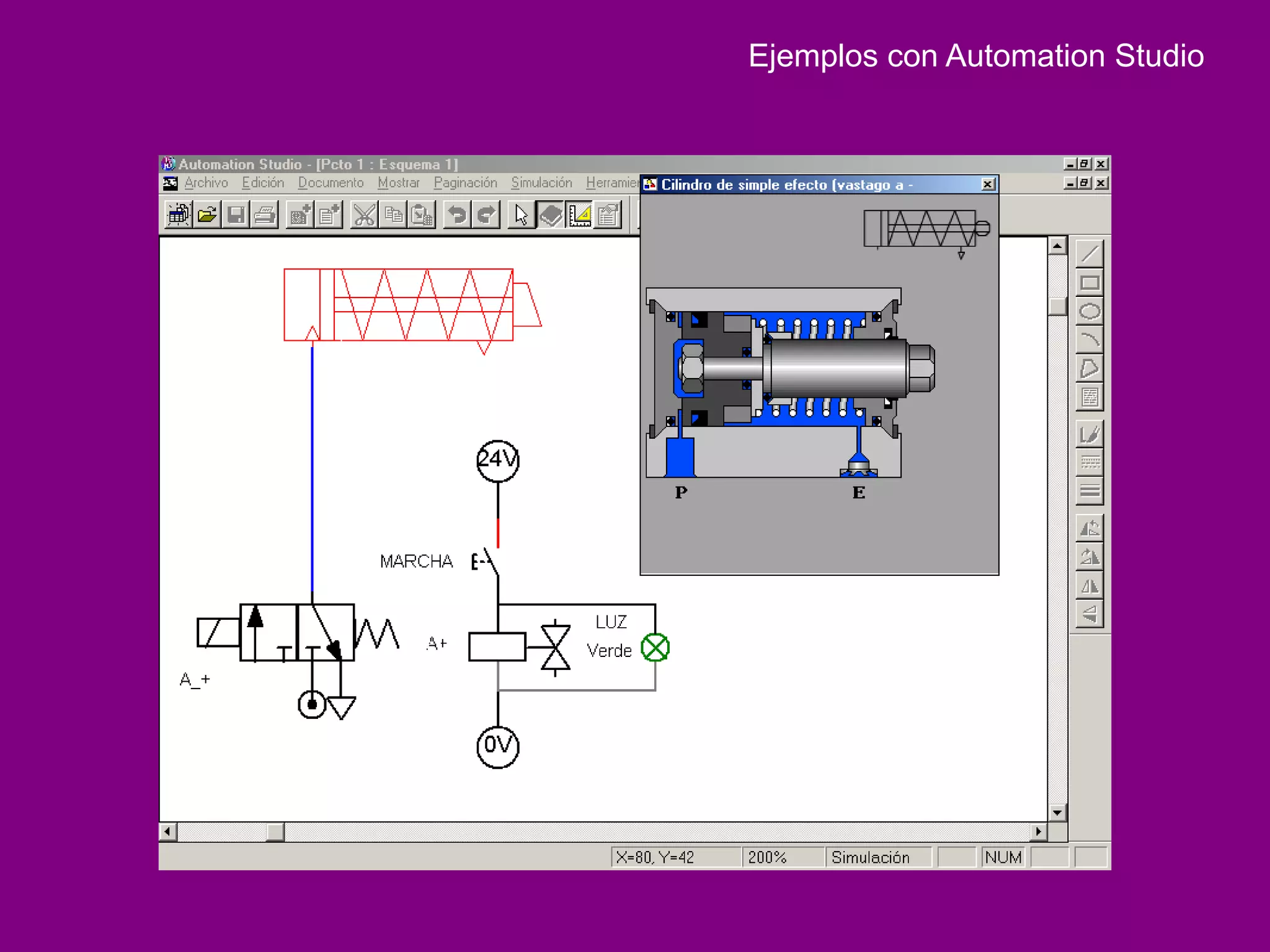

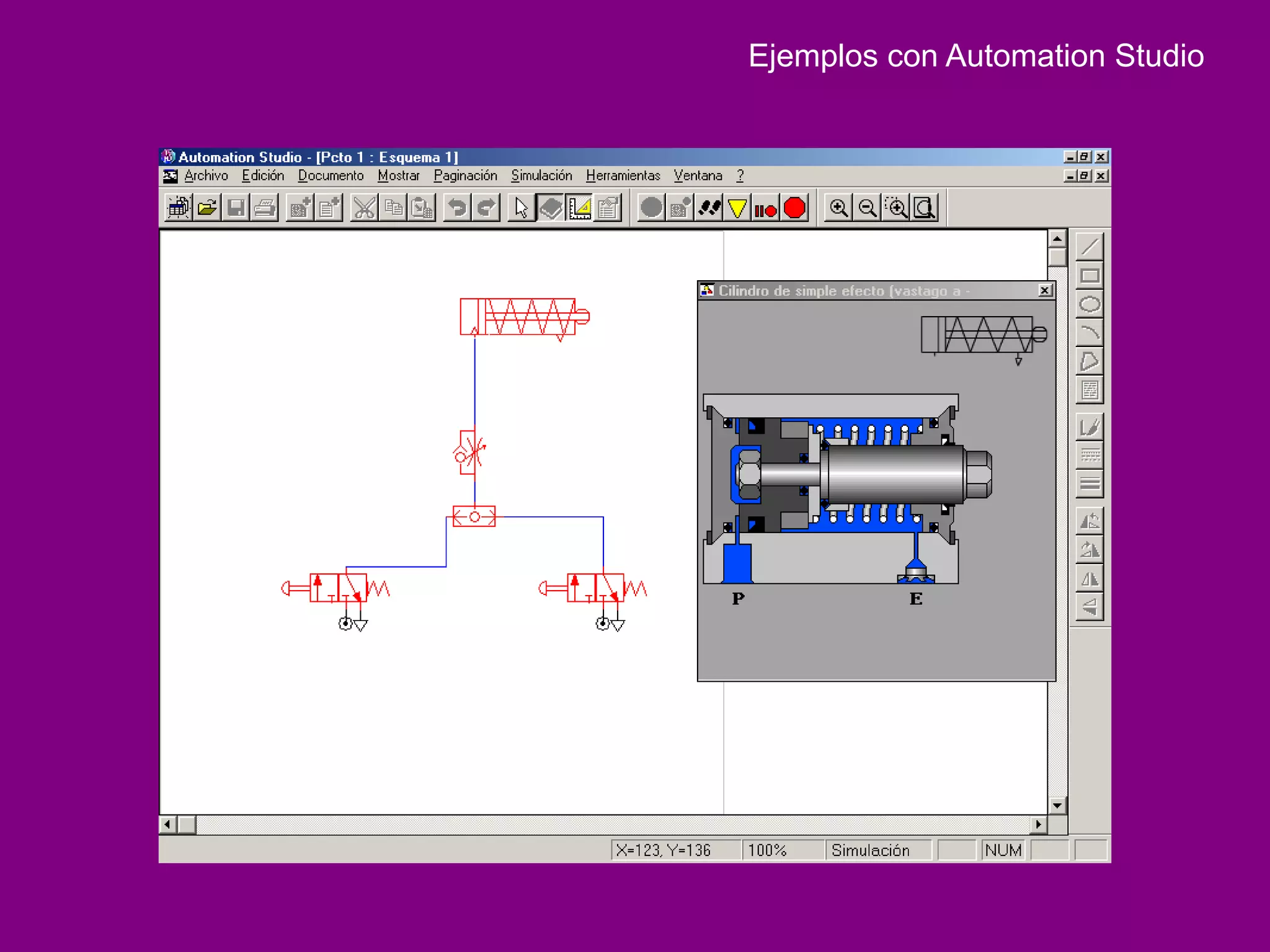

Ejemplos con Automation Studio
Ejemplos con Automation Studio
Ejemplos con Automation Studio
Ejemplos con Automation Studio

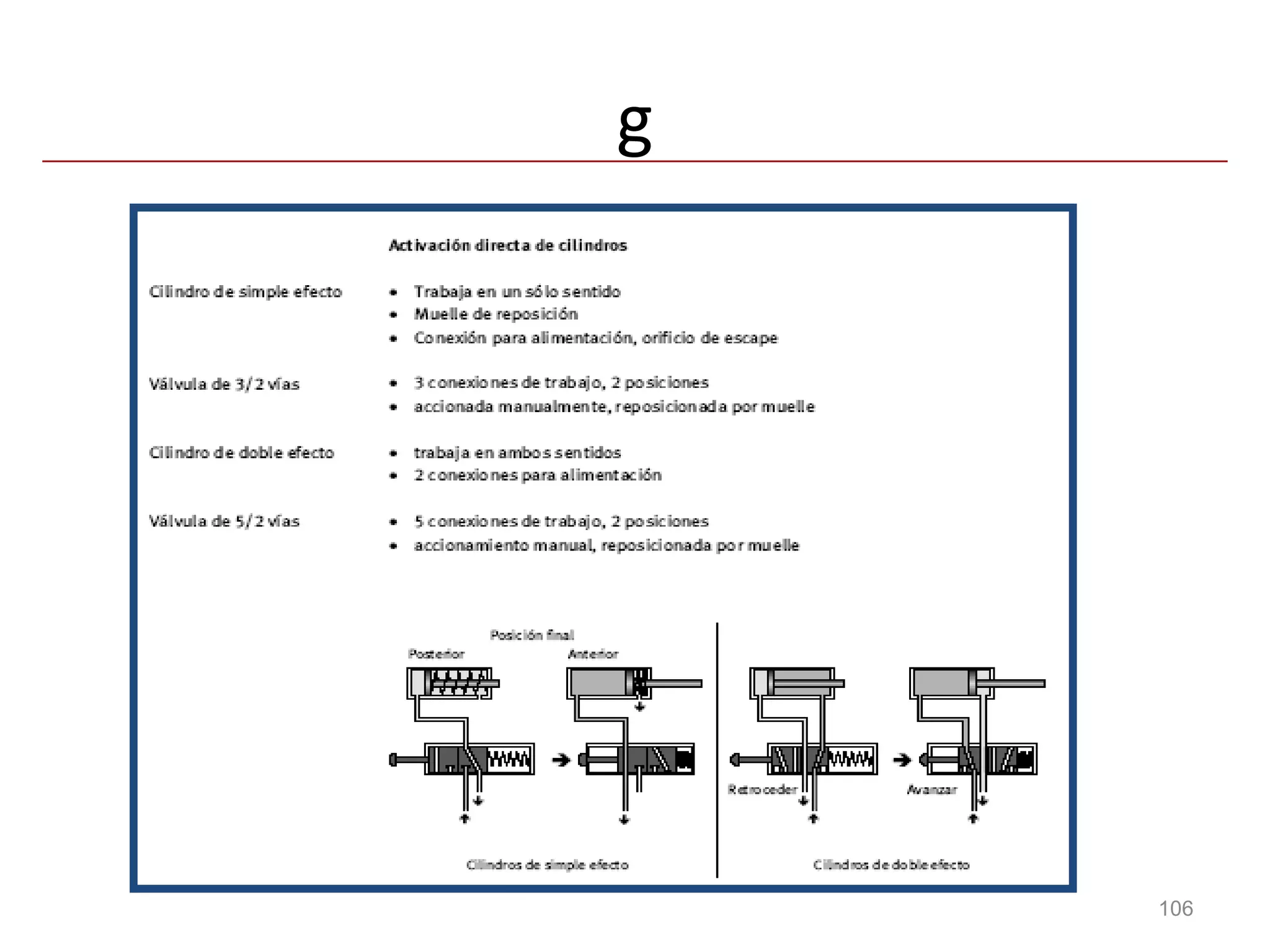

g 106
107

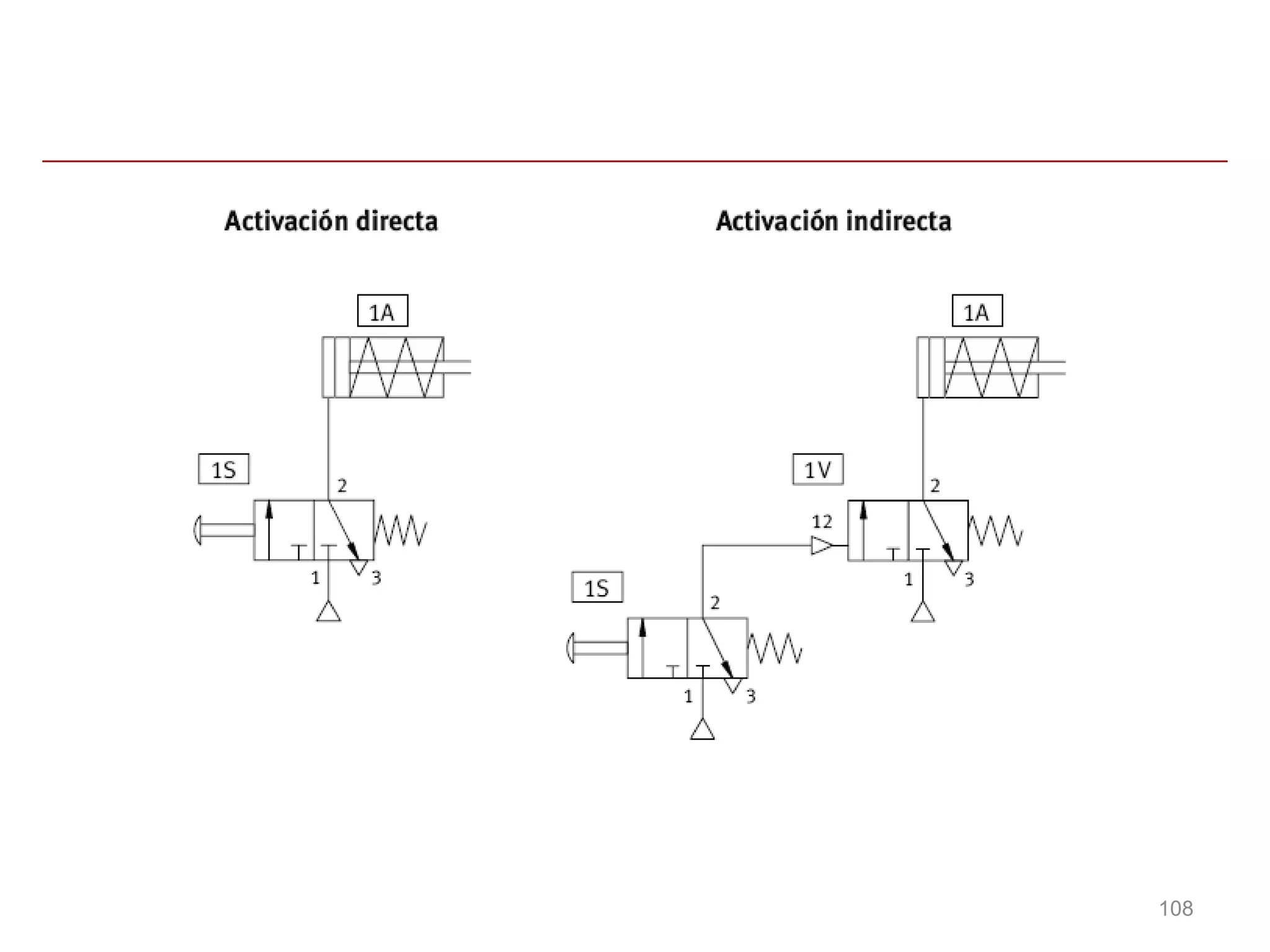

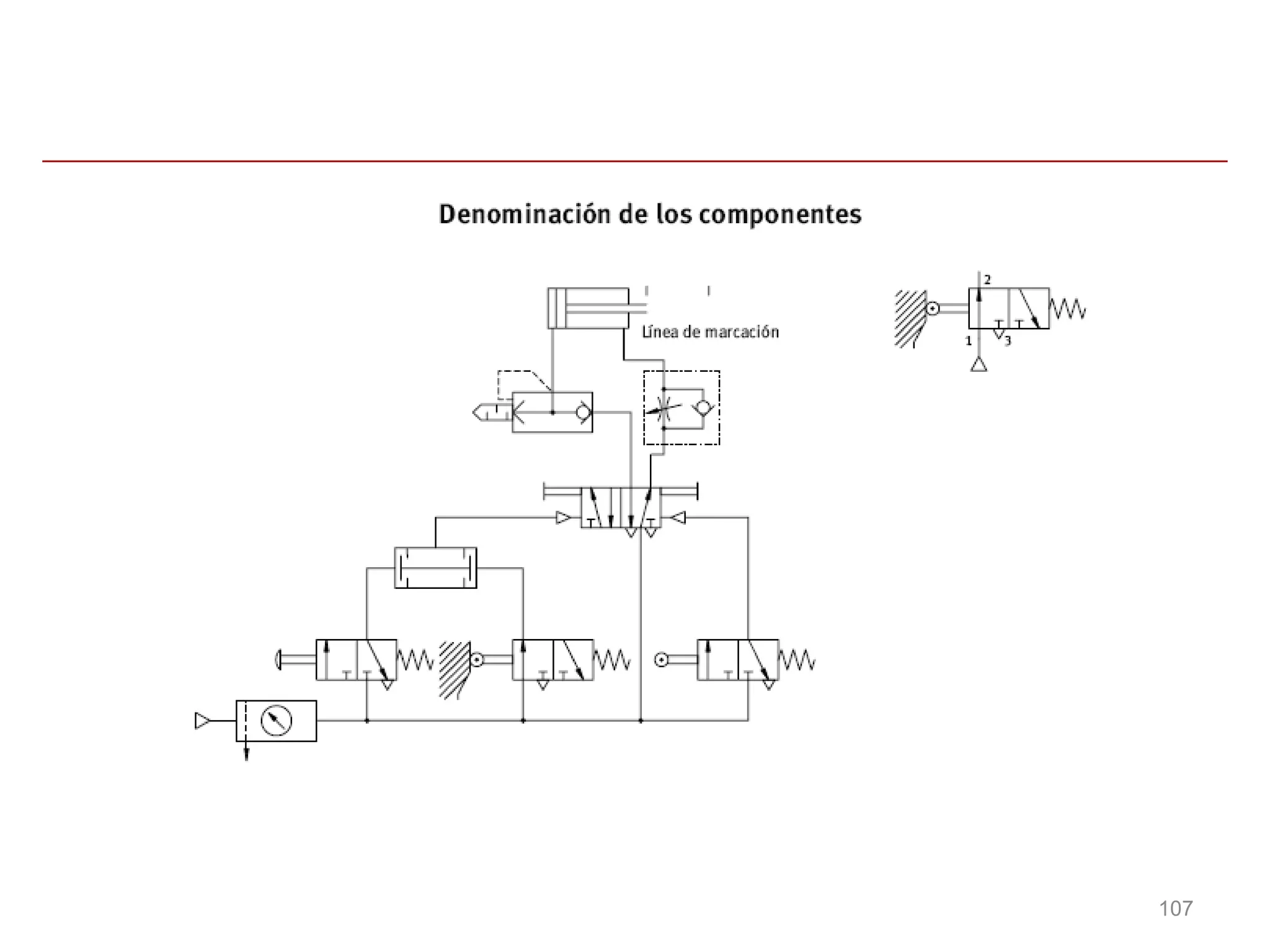

108
109

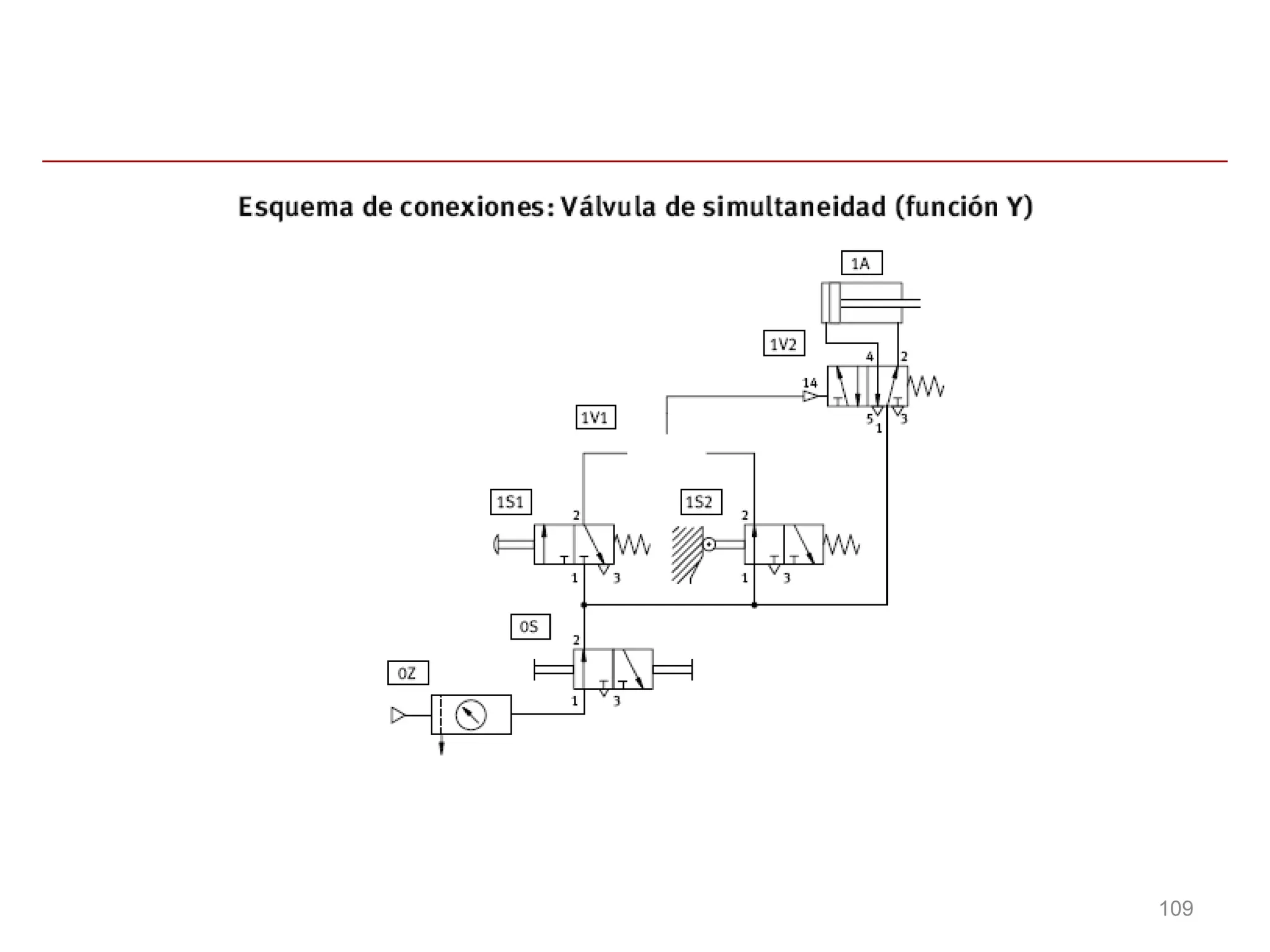

110
111

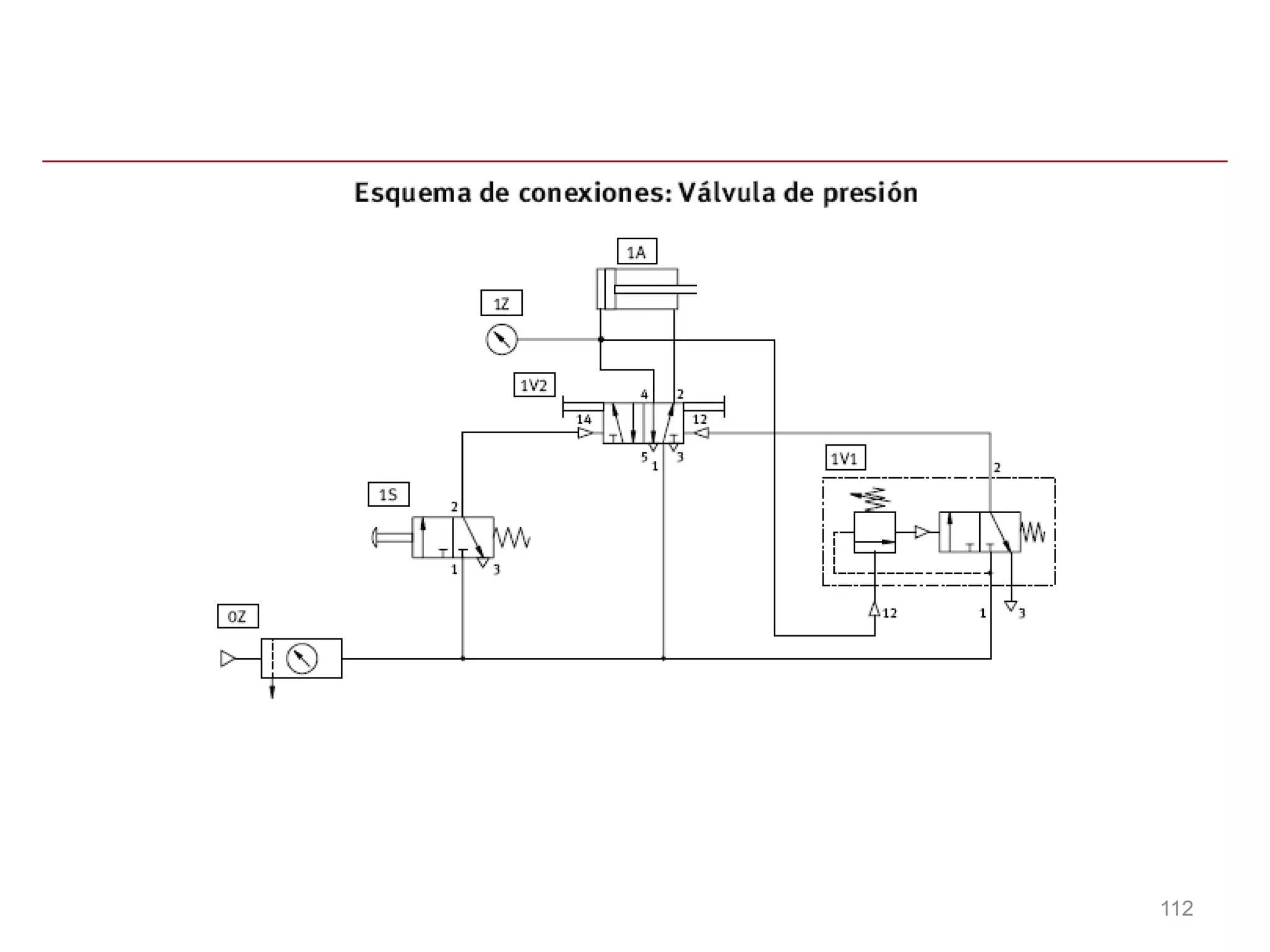

112
113
114

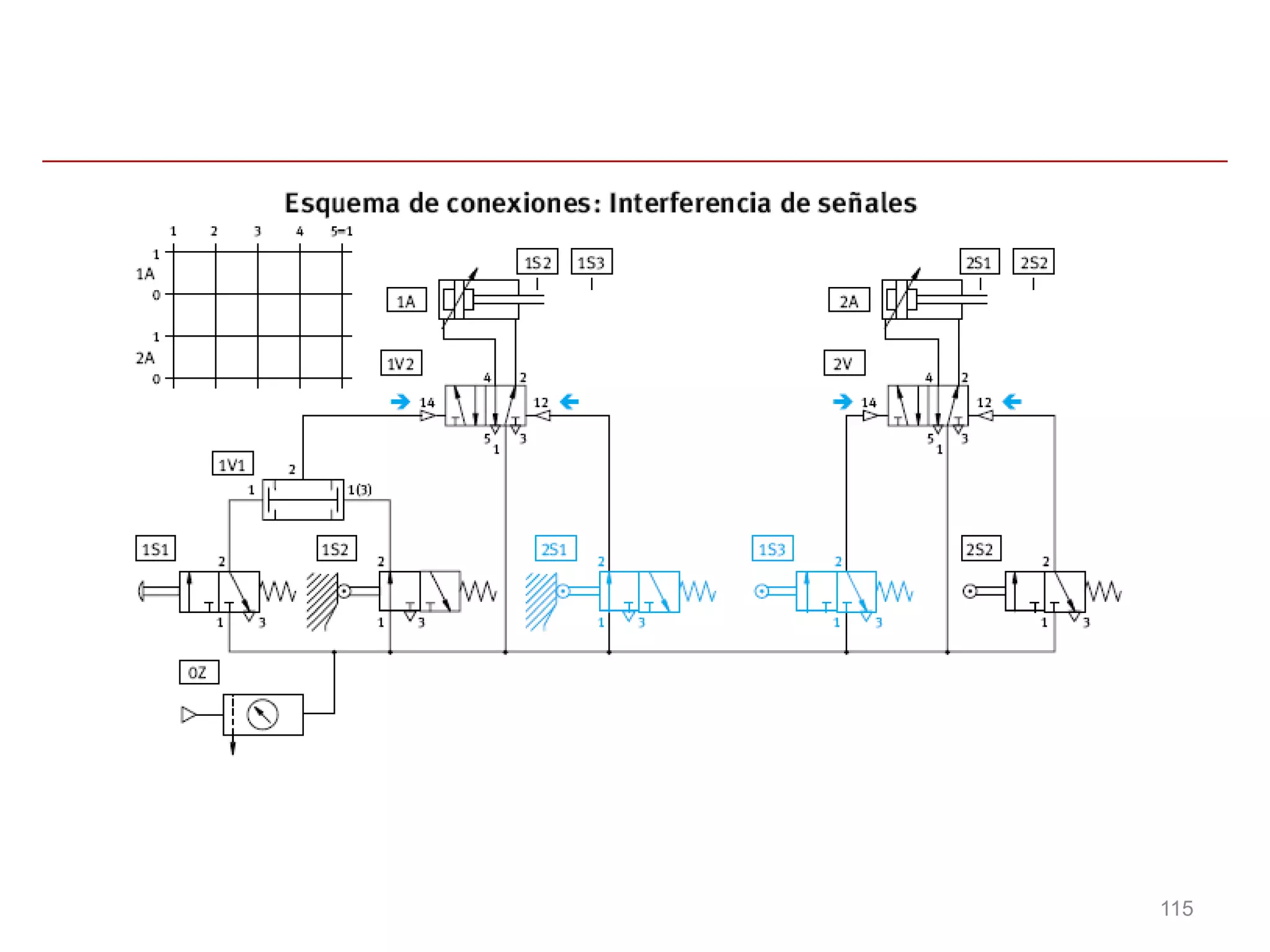

115

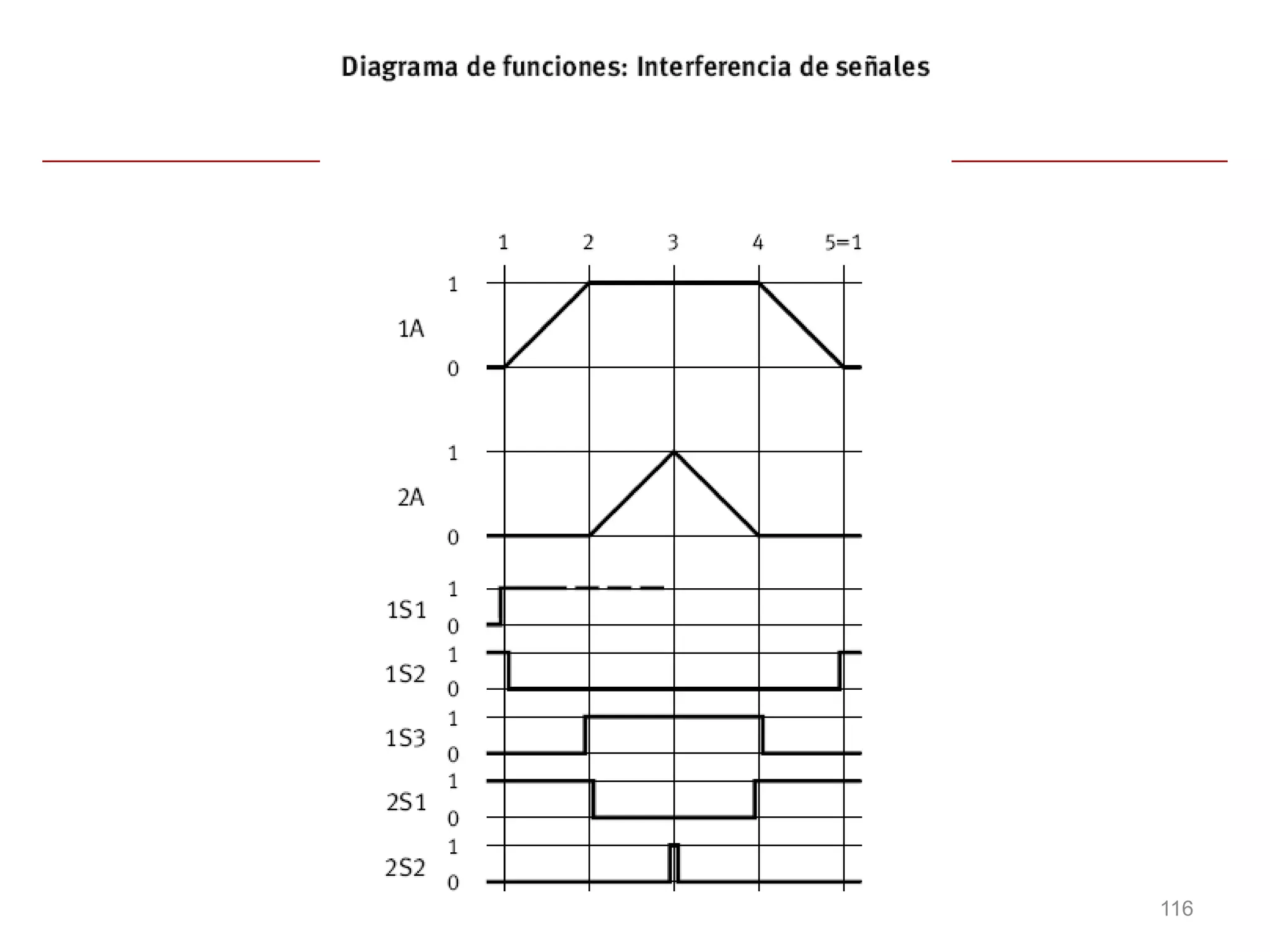

116

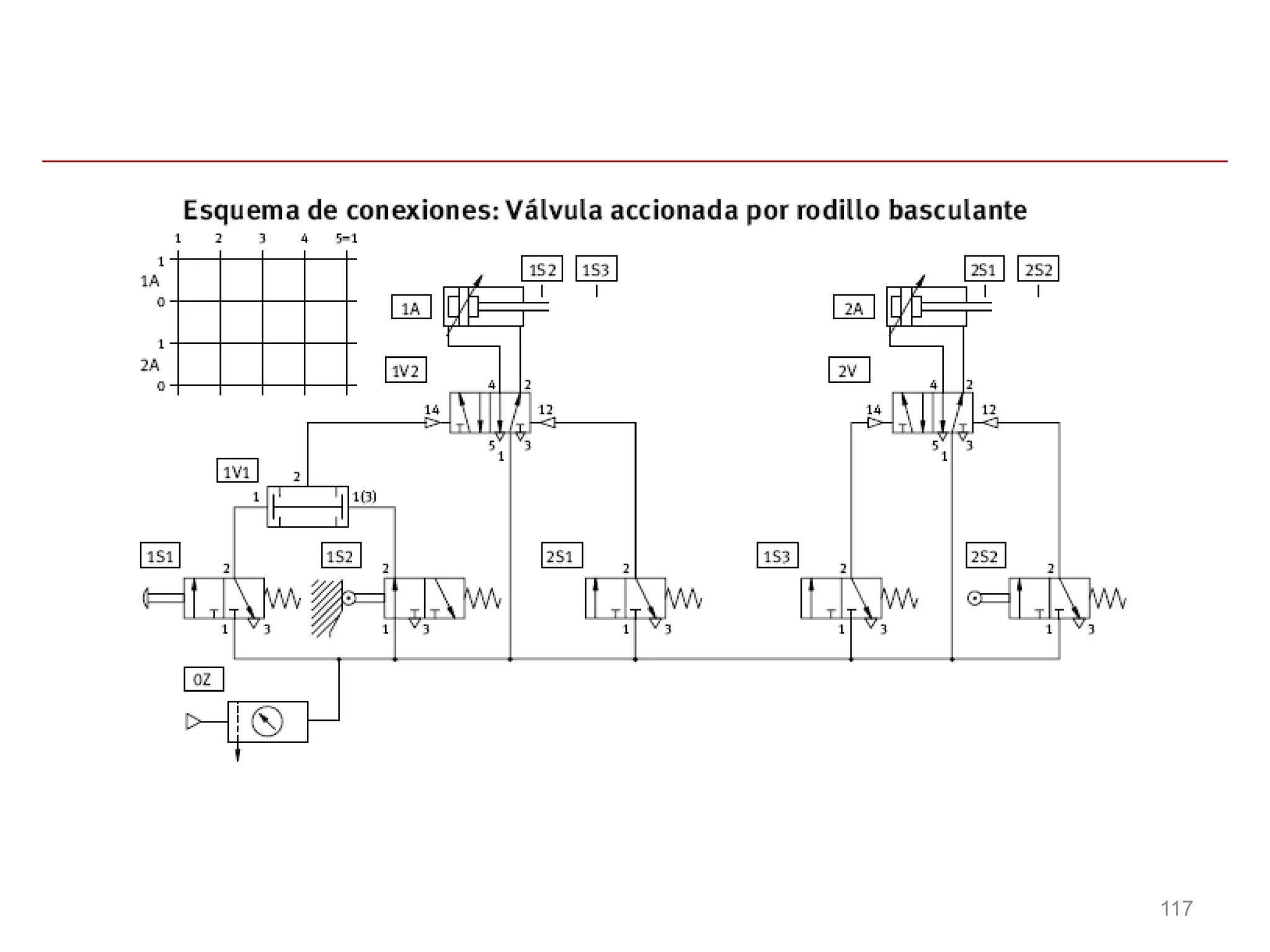

117

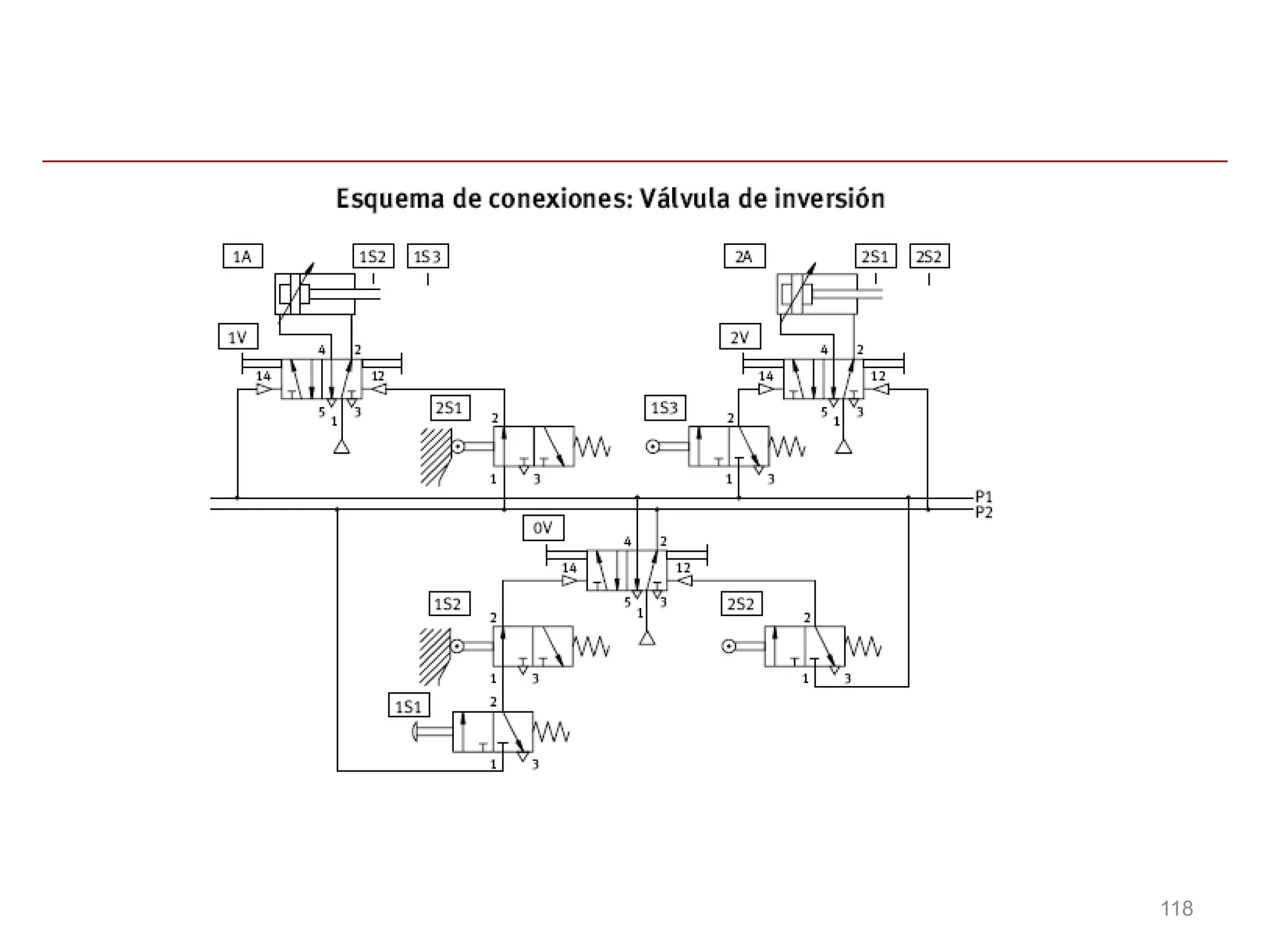

118

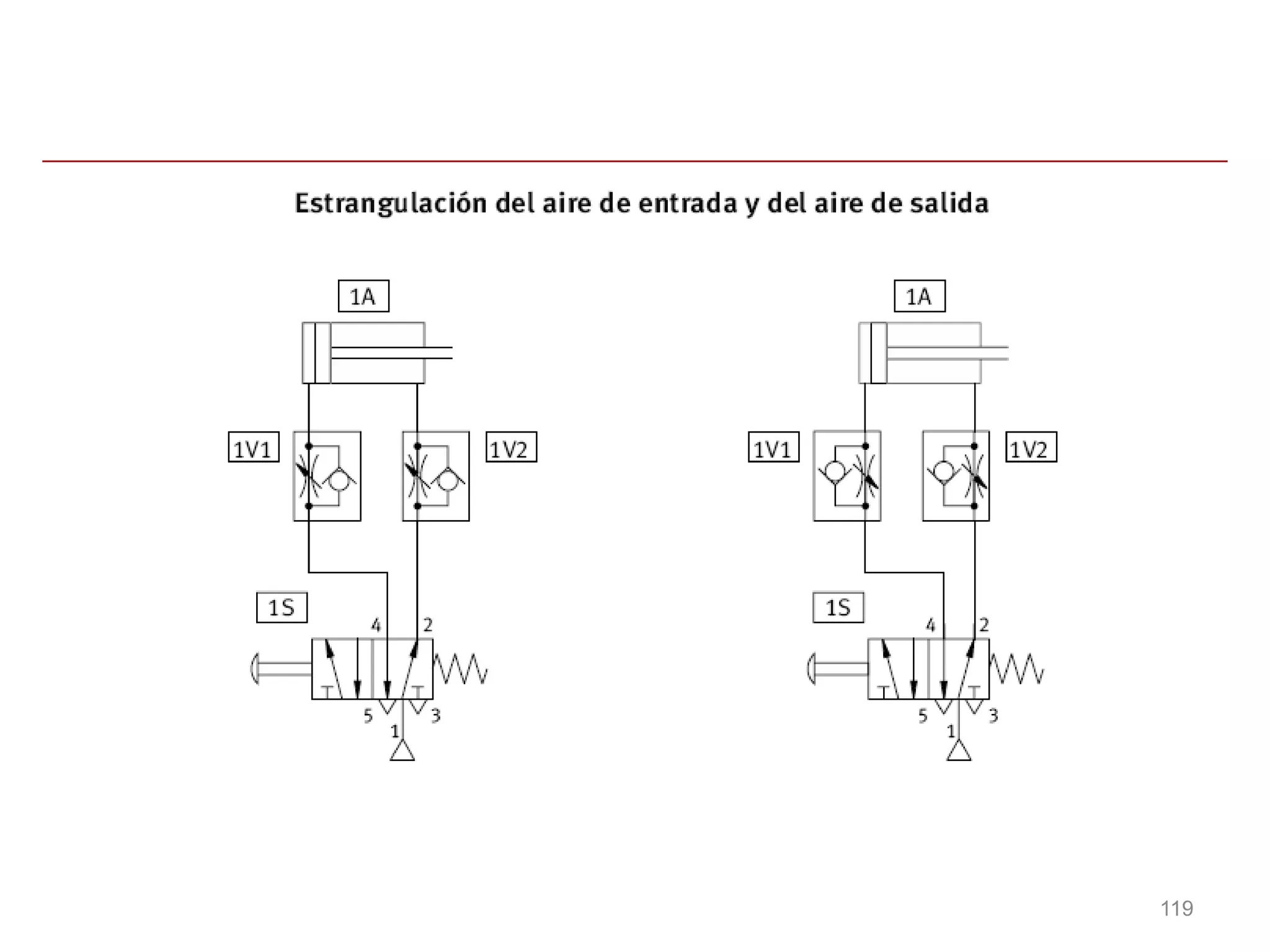

119

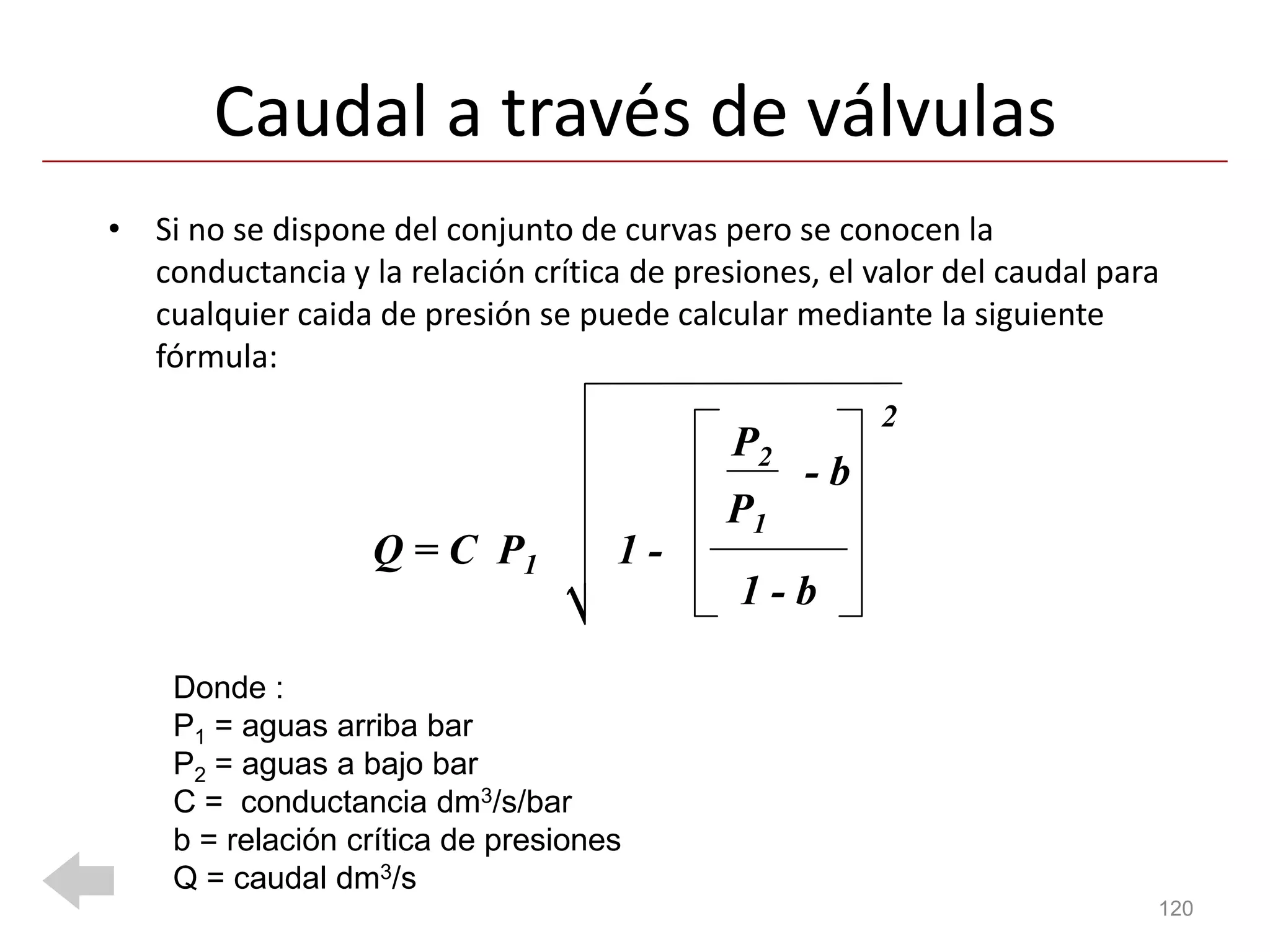

Caudal a través de válvulas • Si no se dispone del conjunto de curvas pero se conocen la conductancia y la relación crítica de presiones, el valor del caudal para cualquier caida de presión se puede calcular mediante la siguiente fórmula: 2 P2 -b P1 Q = C P1 1- 1-b Donde : P1 = aguas arriba bar P2 = aguas a bajo bar C = conductancia dm3/s/bar b = relación crítica de presiones Q = caudal dm3/s 120

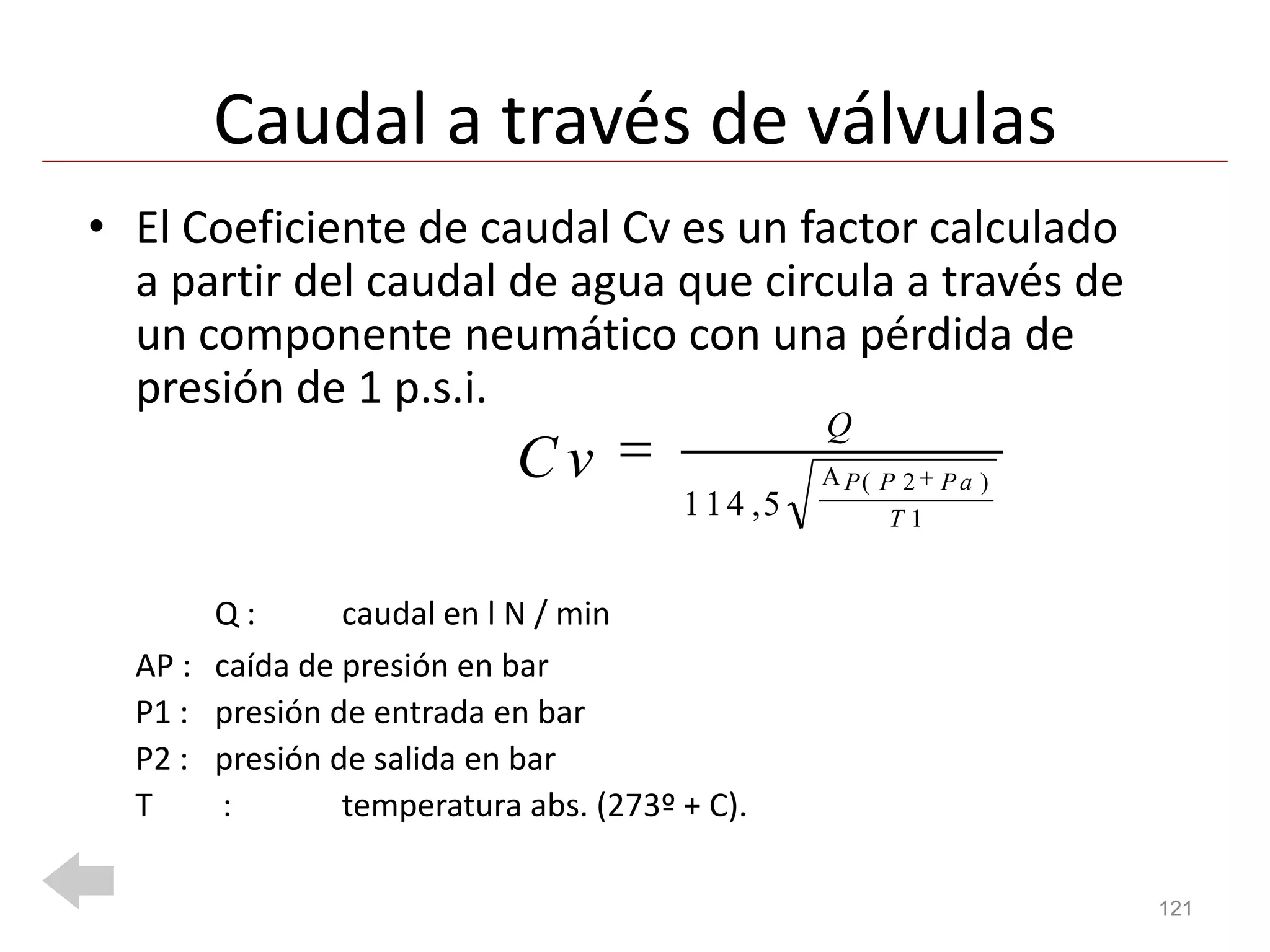

Caudal a través de válvulas • El Coeficiente de caudal Cv es un factor calculado a partir del caudal de agua que circula a través de un componente neumático con una pérdida de presión de 1 p.s.i. Q Cv P( P 2 P a ) 1 1 4 ,5 T1 Q: caudal en l N / min AP : caída de presión en bar P1 : presión de entrada en bar P2 : presión de salida en bar T : temperatura abs. (273º + C). 121

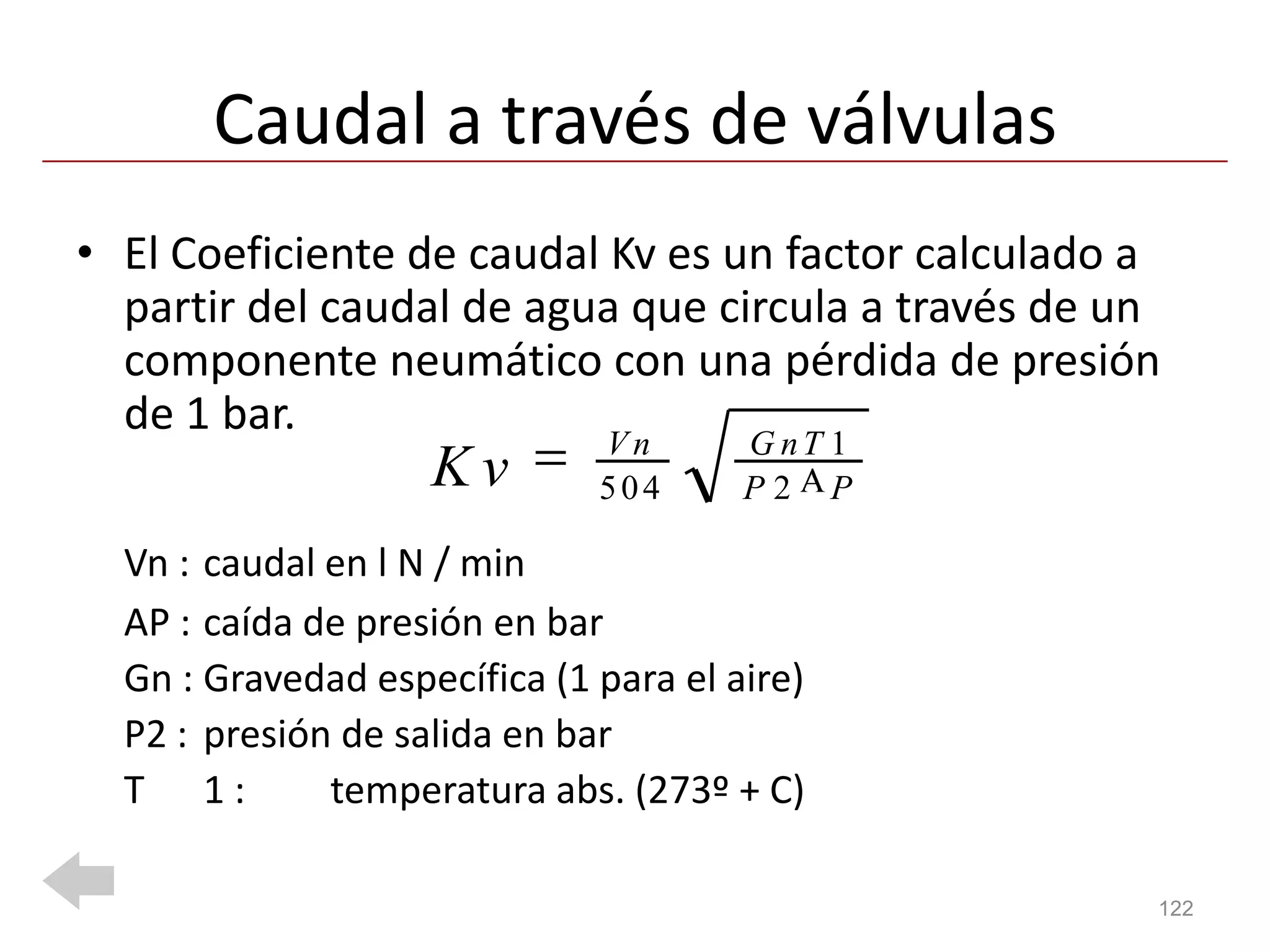

Caudal a través de válvulas • El Coeficiente de caudal Kv es un factor calculado a partir del caudal de agua que circula a través de un componente neumático con una pérdida de presión de 1 bar. Vn G nT 1 Kv 504 P2 P Vn : caudal en l N / min AP : caída de presión en bar Gn : Gravedad específica (1 para el aire) P2 : presión de salida en bar T 1: temperatura abs. (273º + C) 122
123

Más contenido relacionado

PDF
Oleohidraulica basica
porFedor Bancoff R.

PDF
Compresores Reciprocantes
porWillher Perozo

PPT
Neumatica
portorch147

PPT
Neumática e hidráulica
poramartind11

PDF
Introducción a máquinas témicas e hidráulicas
porLUISXXVIII

PPTX
Correas de Transmisión
porEliangelisOrtiz

PPTX
Bomba periférica
porRodrigo Moyano

DOCX
Sistema de refrigeración
porBrian Alexis Tomas Vela Matta

Oleohidraulica basica
porFedor Bancoff R.

Compresores Reciprocantes
porWillher Perozo

Neumatica
portorch147

Neumática e hidráulica
poramartind11

Introducción a máquinas témicas e hidráulicas
porLUISXXVIII

Correas de Transmisión
porEliangelisOrtiz

Bomba periférica
porRodrigo Moyano

Sistema de refrigeración
porBrian Alexis Tomas Vela Matta


La actualidad más candente

DOCX
Maquinas de-fluidos-incompresibles
porHenry LennOn

PDF
Climatizacion del automovil parte1
porAbimaelGutierrezHuay

PDF
Cargador frontal 994 d
porMiguel Canahuire Mamani

PPTX
Montaje sellos mecanicos
porEdgar Poma

PPTX
Elementos de maquinas, ejes y arboles de Transmisión
porLuis Chirinos

DOCX
Unidad ii tornillos de sujeción y de potencia
porDavid Domínguez Juárez

PDF
Ejes flechas y_componentes
porjoel guillen

PPTX
Manometro
porwww.areatecnologia.com

PDF
CINTAS_TRANSPORTADORAS.pdf
porSebastián Eduardo Calderón Romo

PDF
TERMODINAMICA PRINCIPIO Y CICLOS
porcharliebm7512

PDF
Válvulas de control en los procesos industriales
porJupira Silva

PPTX
Tipos de medidores de temperatura
porAna Belén Reyes

PPT
Termodinámica del motor otto
porEdisson Paguatian

PDF
Valvulas de bloqueo presion y flujo
porJoel Ramirez V

DOCX
Equipos auxiliares de calderas
porMeier Nilson silva cotrina

PDF
Almacenamiento y distribución de aire comprimido.pdf
porcaszagamer

PPTX
Bombas reciprocantes de piston embolo
porAlberto J. Acevedo T.

PPTX
Actuadores neumáticos e hidráulicos diapositivas
porAlhe Herrera

PPTX
Bomba hidraulica j
porWilmer Chacon

PPS
Aire Comprimido
porIng. Electromecanica

Maquinas de-fluidos-incompresibles
porHenry LennOn

Climatizacion del automovil parte1
porAbimaelGutierrezHuay

Cargador frontal 994 d
porMiguel Canahuire Mamani

Montaje sellos mecanicos
porEdgar Poma

Elementos de maquinas, ejes y arboles de Transmisión
porLuis Chirinos

Unidad ii tornillos de sujeción y de potencia
porDavid Domínguez Juárez

Ejes flechas y_componentes
porjoel guillen

Manometro
porwww.areatecnologia.com

CINTAS_TRANSPORTADORAS.pdf
porSebastián Eduardo Calderón Romo

TERMODINAMICA PRINCIPIO Y CICLOS
porcharliebm7512

Válvulas de control en los procesos industriales
porJupira Silva

Tipos de medidores de temperatura
porAna Belén Reyes

Termodinámica del motor otto
porEdisson Paguatian

Valvulas de bloqueo presion y flujo
porJoel Ramirez V

Equipos auxiliares de calderas
porMeier Nilson silva cotrina

Almacenamiento y distribución de aire comprimido.pdf
porcaszagamer

Bombas reciprocantes de piston embolo
porAlberto J. Acevedo T.

Actuadores neumáticos e hidráulicos diapositivas
porAlhe Herrera

Bomba hidraulica j
porWilmer Chacon

Aire Comprimido
porIng. Electromecanica


Similar a Cursillo Neumatica Basicam

PDF
presion-y-estatica-de-fluidos
porJuanguti7

PDF
Presión manométrica, de vacío y absoluta
porDaniel Gonzzalezz

PPTX
Cuaderno 1 neumatica
porandogon

PPT
Teoria de los sistemas neumaticos
porIngenieria Hidroneumatica y Capacitacion

PPTX
1 neumática básica
porJona Bermello

PPT
Peumàtica SG 10-11
porisra2

PDF
Ingeniero electromecánico petruszynski, cesar m.
porEduardo Soracco

PPT
Clase neumatica
porRafael Quitral

DOC
Apunte aire comprimido modificacion 2012
porHenry Raggio

PPT
Blog neumatica (8)
porJustino Cat

PDF
Automatismos_neumaticos.pdf
pormoises584543

PPT
Tarea final
porafavianescastro

DOCX
Practica #2 termo
porJair Cartujano

DOCX
Itse
porDavid Fernando Mera Manguia

DOCX
Itse
porDavid Fernando Mera Manguia

PPTX
TEMERATURA.pptx
porFernandoSilva513155

PDF
57244875 8-compresores
porDiego Montero

PPTX
Neumatica
porWiwi Hdez

PPTX
M.e.n
porIvan Guaylla

PDF
Meteorologia
porjuanchernandezc

presion-y-estatica-de-fluidos
porJuanguti7

Presión manométrica, de vacío y absoluta
porDaniel Gonzzalezz

Cuaderno 1 neumatica
porandogon

Teoria de los sistemas neumaticos
porIngenieria Hidroneumatica y Capacitacion

1 neumática básica
porJona Bermello

Peumàtica SG 10-11
porisra2

Ingeniero electromecánico petruszynski, cesar m.
porEduardo Soracco

Clase neumatica
porRafael Quitral

Apunte aire comprimido modificacion 2012
porHenry Raggio

Blog neumatica (8)
porJustino Cat

Automatismos_neumaticos.pdf
pormoises584543

Tarea final
porafavianescastro

Practica #2 termo
porJair Cartujano

Itse
porDavid Fernando Mera Manguia

Itse
porDavid Fernando Mera Manguia

TEMERATURA.pptx
porFernandoSilva513155

57244875 8-compresores
porDiego Montero

Neumatica
porWiwi Hdez

M.e.n
porIvan Guaylla

Meteorologia
porjuanchernandezc


Último

PDF
EDUCANDO ADULTOS SIGLO XXI POR CARLOS Y GUADALUPE
porGuadalupeSaldaa6

PDF
Mindfulness en la Vida MD1 Ccesa007.pdf
porDemetrio Ccesa Rayme

PDF
Liderazgo en el Futuro - Angel Barrasa Ccesa007.pdf
porDemetrio Ccesa Rayme

PPTX
Temario 1er. Parcial Pensamiento Matemático 4.pptx
porLorenaCovarrubias12

PPTX
Construcción de Sitios Web - Clase No.09
porDocente Informático

PDF
INFORME TÉCNICO PEDAGÓGICO FINAL 2025 SAN ANTONIO
porJimmyMorales44

PDF
Lotería Navideña Completa: Juego Imprimible de Cartas y Tablas
porUNIVERCIDAD NACIONAL DE MADRE DE DIOS

PDF
La Buena Suerte - Alex Rovira Ccesa007.pdf
porDemetrio Ccesa Rayme

PPTX
diseño de aulas interactivas en el nivel inicial
porJhoselinArgollo

PDF
Presentación. La necesidad de ser un consumidor de arte, Músicas que escucham...
porhelerisal

PPTX
Tecnologia y arte como proyectos interdisciplinarios
porvictoriojorgeanaisab

PDF
LAS 5 SOLAS Por Jonathan Bravo (La Serie)
porJonathan Bravo

PPTX
Construcción de Sitios Web - Clase No.07
porDocente Informático

PPTX
Construcción de Sitios Web - Clase No.08
porDocente Informático

PDF
Taller de ilustración clase IAG - dcastelo
porEasywork.ec

PPTX
Semana3-PM4-del 1 al 5 de diciembre.pptx
porLorenaCovarrubias12

PPTX
Semana1-CD-del 18 al 21 de noviembre-2025.pptx
porLorenaCovarrubias12

PPTX
Semana4-PM4-del 8 al 12 de diciembre.pptx
porLorenaCovarrubias12

PPTX
conservacion de la energia (1) 2025.pptx
porFlor Idalia Espinoza Ortega

PDF
Introduccion a la Lógica Proposicional MA1 Ccesa007.pdf
porDemetrio Ccesa Rayme

EDUCANDO ADULTOS SIGLO XXI POR CARLOS Y GUADALUPE
porGuadalupeSaldaa6

Mindfulness en la Vida MD1 Ccesa007.pdf
porDemetrio Ccesa Rayme

Liderazgo en el Futuro - Angel Barrasa Ccesa007.pdf
porDemetrio Ccesa Rayme

Temario 1er. Parcial Pensamiento Matemático 4.pptx
porLorenaCovarrubias12

Construcción de Sitios Web - Clase No.09
porDocente Informático

INFORME TÉCNICO PEDAGÓGICO FINAL 2025 SAN ANTONIO
porJimmyMorales44

Lotería Navideña Completa: Juego Imprimible de Cartas y Tablas
porUNIVERCIDAD NACIONAL DE MADRE DE DIOS

La Buena Suerte - Alex Rovira Ccesa007.pdf
porDemetrio Ccesa Rayme

diseño de aulas interactivas en el nivel inicial
porJhoselinArgollo

Presentación. La necesidad de ser un consumidor de arte, Músicas que escucham...
porhelerisal

Tecnologia y arte como proyectos interdisciplinarios
porvictoriojorgeanaisab

LAS 5 SOLAS Por Jonathan Bravo (La Serie)
porJonathan Bravo

Construcción de Sitios Web - Clase No.07
porDocente Informático

Construcción de Sitios Web - Clase No.08
porDocente Informático

Taller de ilustración clase IAG - dcastelo
porEasywork.ec

Semana3-PM4-del 1 al 5 de diciembre.pptx
porLorenaCovarrubias12

Semana1-CD-del 18 al 21 de noviembre-2025.pptx
porLorenaCovarrubias12

Semana4-PM4-del 8 al 12 de diciembre.pptx
porLorenaCovarrubias12

conservacion de la energia (1) 2025.pptx
porFlor Idalia Espinoza Ortega

Introduccion a la Lógica Proposicional MA1 Ccesa007.pdf
porDemetrio Ccesa Rayme


Cursillo Neumatica Basicam

  • 1.
  • 2.
    Introducción.  Composición del aire.  Presión atmosférica.  Aire comprimido industrial.  Presión.  Unidades de presión.  Presión y fuerza.  Ley general de los gases.  Generación de aire comprimido. 2
  • 3.
    ¿Que es Neumática ? ◦ La técnica que trata del aprovechamiento de las propiedades que tiene el aire comprimido.  Propiedades del aire comprimido : ◦ Fluidez: no ofrecen ningún tipo de resistencia al desplazamiento. ◦ Compresibilidad: un gas se puede comprimir en un recipiente cerrado aumentando la presión. ◦ Elasticidad: la presión ejercida en un gas se transmite con igual intensidad en todas las direcciones ocupando todo el volumen que lo engloba. 3
  • 4.
    A Favor:  En contra  Abundante:  Preparación:  Transporte  Compresible  Almacenable:  Fuerza  Antideflagrante:  Escape  Limpio  Costos  Económico  A prueba de sobrecargas 4
  • 5.
    El aire que respiramos es Composición por Volumen elástico, Nitrogeno 78.09% N2 comprimible y Oxígeno 20.95% O2 fluido. Argón 0.93% Ar  Damos por hecho que el aire llena todo Otros 0.03% el espacio que lo contiene.  El aire se compone básicamente de nitrógeno y de oxígeno. 5
  • 6.
    La presión atmosférica es causada por el peso del aire sobre nosotros.  Esta es menor cuando subimos una montaña y mayor al descender a una mina.  La presión varía con las condiciones atmosféricas. 6
  • 7.
    Las presiones existentes en un sistema neumático se consideran sin tener en cuenta la presión atmosférica (presión relativa). Presión absoluta = Presión atmosférica + Presión relativa Presión atmosférica, se mide con barómetros Presión relativa, se mide con manómetros 7
  • 8.
    Atmósfera Standard  Unaatmósfera standard se define por la Organización Internacional de Aviación Civil. La presión y temperatura al nivel del mar es 1013.25 milli bar absoluta y 288 K (15OC). 1013.25 m bar 8
  • 9.
    La potencia de la presión atmosférica es evidente en la industria de manipulación donde se utilizan ventosas y equipos de vacio.  El vacio se consigue evacuando todo el aire de un sitio determinado. 9
  • 10.
    Las presiones se dan en 17 16 16 15 bar (relativos a la presión 15 14 Rango atmosférica). 14 13 Industrial Presión manométrica bar  El cero del manómetro es 13 12 ampliado 12 11 la presión atmosférica. Presión absolutabar 11 10  Para cálculos se utiliza la 10 9 Rango presión absoluta: 9 8 industrial 8 Pa = Pg + Patmósfera. 7 típico 7 6  Se asume para cálculos 6 5 Rango rápidos que 1 atmósfera 5 4 bajo equivale a 1.000 mbar. 4 3 3 2  En realidad 1 atmósfera 2 1 equivale a 1.013 mbar. 1 0 Atmósfera 0 Vacio total 10
  • 11.
    Presión • Presión=Fuerza/Superficie • Launidad de presión en el S.I. es el N/ m2 = Pa(pascal) 11
  • 12.
    1 bar = 14.50 psi  1 mm H2O = 0,0979 mbar aprox. 12
  • 13.
    El aire comprimido ejerce una fuerza de igual valor en todas las direcciones de la superficie del recipiente que lo contiene.  El líquido en un recipiente será presurizado y transmitido con igual fuerza.  Por cada bar de manómetro, se ejercen 10 Newtons uniformemente sobre cada centímetro cuadrado. 13
  • 14.
    D mm  La fuerza que se desarrolla sobre un pistón debida a la presión del P bar aire comprimido es el área efectiva multiplicada por la presión:  F= P*S=P*ΠD2/4 14
  • 15.
    Si ambas conexiones de un cilindro de doble efecto se conectan a la misma presión el cilindro se moverá debido el diferencial de presión que hay en ambas cámaras.  Si el cilindro es de doble vástago el cilindro no se moverá. 15
  • 16.
    En la corredera de una válvula la presión actuando en cualquier conexión no hará que la corredera se desplace puesto que las dos areas sobre las que actua el aire son iguales.  P1 y P2 son las presiones de alimentación y escape. P1 P2 16
  • 18.
    Para cualquier masa de aire dada las propiedades variables son presión, volumen y temperatura.  Asumiendo que una de estas variables se mantiene constante se darán los siguientes casos: Ley de Boyle-Mariotte:  Temperatura Constante P.V = C (una constante) Ley de Gay-Lusac: Presión Constante V  = C (una constante) T Ley de Charles: P  Volumen Constante = C (una constante) T 18
  • 19.
    P1 .V1 P2 .V2 = =C T1 T2 Nota : por lo general trabajaremos a temperatura constante. 19
  • 21.
    Elementos generadores de energía.  Red de distribución.  Elementos de tratamientos de fluidos.  Elementos de mando y control.  Elementos actuadores. 21
  • 22.
    Los compresores elevan la presión del aire hasta el valor adecuado para su utilización.  Compresor, accionado por un motor eléctrico o de combustión interna. 22
  • 23.
    Es el conjunto de tuberías que distribuyen el aire comprimido por todo el circuito neumático.  Los depósitos y los acumuladores tienen como misión mantener un nivel de presión adecuado en el circuito neumático. 23
  • 24.
    Componentes situados conanterioridad al elemento que utiliza el aire comprimido, y que tienen como misión suministrar el aire en las mejores condiciones posibles:  Dispositivos de secado  Filtros  Reguladores de presión  Lubricadores  Unidad de mantenimiento=Filtro + regulador de presión +lubricador + manómetro 24
  • 25.
    Se encargan de conducir de forma adecuada la energía comunicada al aire en el compresor hacia los elementos actuadores (VÁLVULAS).  Según la función que desempeñan: ◦ Válvulas de control de dirección ◦ Válvulas de control de caudal ◦ Válvulas de control de presión 25
  • 26.
    Transforman la energía del fluido en movimiento en trabajo útil:  Cilindros  Motores 26
  • 27.
    Central Generación AireComprimido Válvula seguridad Presión manómetro Tubería Compresor y refrigerador distribución SWP 10bar Válvula de corte Depósito acumulador Válvula de purga Purga condesados M 27
  • 28.
    Central Generación AireEl sistema neumático básico Comprimido Ver 38 Ver 90 Ver 71 1. Compresor 2. Motor eléctrico 3. Presostato 4. Valvula antiretorno 5. Depósito 6. Manómetro 7. Purga automática 8. Válvula de seguridad 9. Secador de aire refrigerado 10. Filtro de línea 1. Purga del aire 2. Purga automática 3. Unidad de acondicionamiento del aire 4. Valvula direccional 5. Actuador 6. Controladores de velocidad 28
  • 29.
    Elevan la presión del aire hasta la presión de servicio.  En su funcionamiento aparecen implicadas dos magnitudes: ◦ La presión que se le comunica al aire.  Relación de compresión=Psalida/Pentrada ◦ El caudal (Q=V/t=S*L/t=S*vel. 29
  • 30.

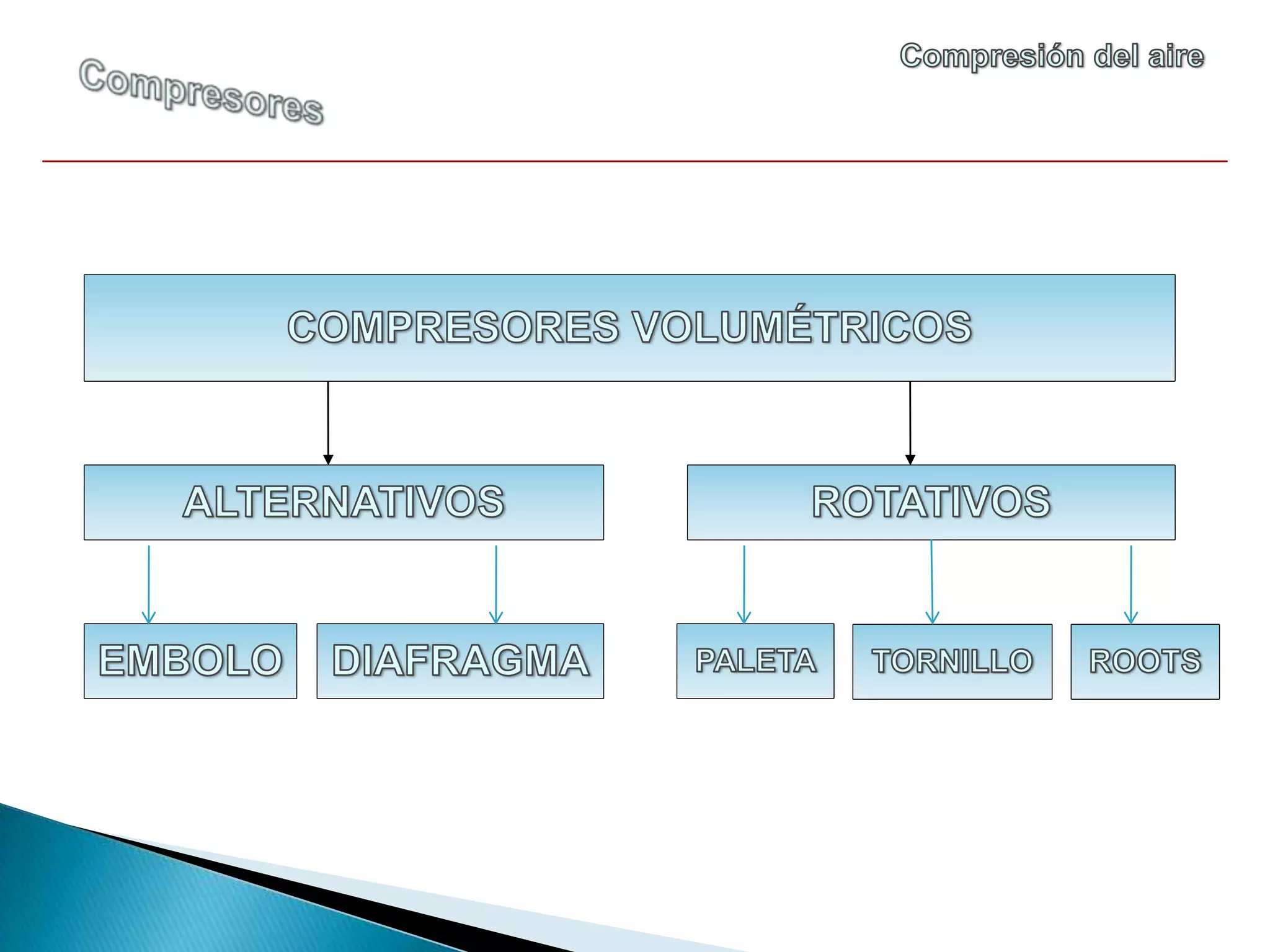

    Compresores volumétricos: ◦ Se basan en la ley de Boyle-Mariotte, de manera que para elevar la presión del aire reducimos su volumen.  Compresores dinámicos: ◦ 1º El aire se hace pasar por una tubería de sección cada vez mas reducida aumenta la velocidad. ◦ 2º La energía cinética comunicada al aire se convierte en energía de presión. 30
  • 32.
    Fundamento: El airese hace pasar por una serie de conductos de sección cada vez menor (caudal cte.) velocidad . A continuación se hace pasar por un difusor velocidad incrementándose su presión.
  • 33.
  • 34.
    Compresión del aire Compresorde émbolo de una sóla etapa Aire en la gama de 3 - 7 bares
  • 35.
    Compresión del aire Compresorde émbolo de dos etapas Aire ~ 7 bares Tª final 120 ºC
  • 36.
    Compresión del aire Compresorde diafragma • Aire hasta 5 bares • Libre de aceite
  • 37.
    Compresión del aire Compresorrotativo de paletas deslizantes • Tª final 190 ºC •Son muy silenciosos
  • 38.
    Compresión del aire Compresorrotativo de tornillo • Caudales > 400 m3 / min • Presión > 10 bares
  • 39.
  • 40.
  • 41.
  • 42.
    El diámetro de las tuberías se elige en función de: ◦ El caudal ◦ La longitud de las tuberías ◦ La pérdida de presión (admisible) ◦ La presión de servicio ◦ La cantidad de estrangulaciones (codos, manguitos,..) ◦ Presión de servicio: La suministrada por el compresor o acumulador y existe en las tuberías que alimentan a los consumidores. ◦ Presión de trabajo: La necesaria en el puesto de trabajo. 42
  • 43.
    Distribución del aire Líneaprincipal con final en línea muerta
  • 44.
    Distribución del aire Líneaprincipal en anillo
  • 45.
  • 46.
  • 47.
    Sistemas de conexión Conexiónpor inserción en codo orientable
  • 48.
  • 49.

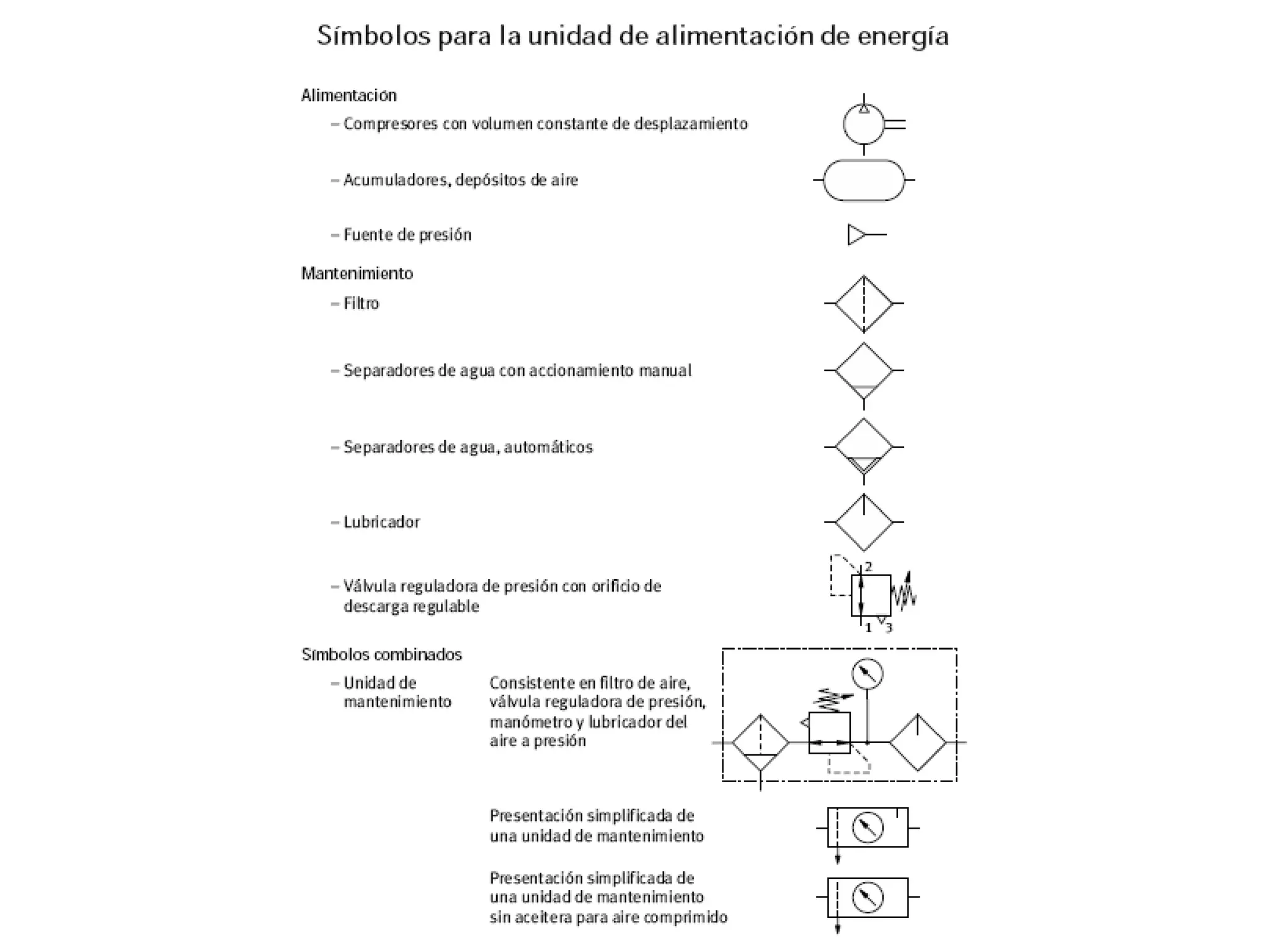

    Dispositivos de secado  Filtros  Reguladores de presión  Lubricadores  Unidad de mantenimiento=Filtro + regulador de presión +lubricador + manómetro 49
  • 51.
    Agua en elAire Comprimido
  • 52.
    Agua en elaire comprimido • Cuando se comprimen grandes cantidades de aire se produce una cantidad considerable de condensados. • El vapor de agua natural que aire contiene el aire atmosférico totalmente licua como en una esponja. saturado • El aire en el interior del recipiente continuará saturado (100% HR). Condensado purga 52
  • 53.
    Agua en elaire comprimido • La cantidad de vapor de agua que contiene una muestra de aire atmosférico se mide por la humedad relativa en % HR. Este porcentaje es la proporción de la cantidad máxima de agua que puede contener el aire a una temperatura determinada. 25% RH 50% RH 100% RH 40 Temperatura Celsius A 20o Celsius 20 100% HR = 17.4 g/m3 50% HR = 8.7 g/m3 0 25% HR = 4.35 g/m3 -20 -40 0 10 20 30 40 50 60 70 80 Gramos vapor agua / metro cúbico aire g/m 3 53
  • 54.
    Agua en elaire comprimido • La ilustración muestra cuatro cubos donde cada uno representa 1 metro cúbico de aire atmosférico 20º C. Cada uno de estos volúmenes tiene una humedad relativa del 50% HR. Esto quiere decir que contiene 8.7 gramos de vapor de agua, la mitad del máximo posible que es 17.4 gramos. 54
  • 55.
    Agua en elaire comprimido • Cuando el compresor comprime estos cuatro metros cúbicos en uno solo luego habrá 4 veces 8.7 gramos, pero tan solo dos de estas partes se pueden mantener como vapor en un metro cúbico de volumen. Las otras dos partes condensaran en gotas de agua. 55
  • 56.
    Agua en elaire comprimido • Cuando el compresor comprime estos cuatro metros cúbicos en uno solo luego habrá 4 veces 8.7 gramos, pero tan solo dos de estas partes se pueden mantener como vapor en un metro cúbico de volumen. Las otras dos partes condensaran en gotas de agua. 56
  • 57.
    Agua en elaire comprimido • Cuando el compresor comprime estos cuatro metros cúbicos en uno solo luego habrá 4 veces 8.7 gramos, pero tan solo dos de estas partes se pueden mantener como vapor en un metro cúbico de volumen. Las otras dos partes condensaran en gotas de agua. 57
  • 58.
    Agua en elaire comprimido • Cuando el compresor comprime estos cuatro metros cúbicos en uno solo luego habrá 4 veces 8.7 gramos, pero tan solo dos de estas partes se pueden mantener como vapor en un metro cúbico de volumen. Las otras dos partes condensaran en gotas de agua. 58
  • 59.
    Agua en elaire comprimido • 4 metros cúbicos a presión atmosférica contenidos en 1 metro cúbico producen una presión de 3 bares de manómetro. • 17.4 gramos de agua se mantienen como vapor produciendo el 100% HR y los otros 17.4 gramos condensan en agua líquida. • Esto es un proceso continuo, de manera que cuando el manómetro marca 1 bar, cada vez que se comprime un metro cúbico de aire y se añade al metro cúbico contenido, otros 8.7 gramos se comprimen. 59
  • 60.
    Caudal de airecomprimido
  • 61.
    Unidades de caudal • El caudal se mide como volumen de aire libre por unidades de tiempo. • Las unidades usuales : – Litros normales o decímetros cúbicos por segundo lN/s o dm3/s – Metros cúbicos por minuto m3N/min – Pies cúbicos normales por minuto scfm • 1 m 3/m = 35.31 scfm • 1 dm 3/s = 2.1 scfm • 1 scfm = 0.472 l/s • 1 scfm = 0.0283 m3/min 1 metro cúbico o 1000 dm3 61
  • 62.
    Caudal aire Libre •El espacio entre las barras Volumen real de 1 litro representa el volumen real que de aire libre a presión ocupa un litro de aire libre a su 0 1 litro respectiva presión. 1bar a 1/ • El caudal es el resultado de la 2 presión diferencial, a un bar 2bar a absoluto (0 de manómetro) 1/ 4 solo habría caudal en vacío. 4bar a • Si la velocidad fuese la misma 1/ 8 en cada caso el caudal seria el doble que en el caso anterior. 8bar a 1/ 16 16bar a 62
  • 63.
    1.- El aire pasa a través de un conjunto de capas de sustancias secantes. •Adsorber. Atraer y retener en la superficie de un 2.- Al combinarse el vapor de agua con dichas sustancias, se cuerpo moléculas o iones de otro cuerpo. combinan químicamente y el agua se desprende como mezcla •El material de secado es granuloso SiO2 (gel) de agua y sustancia secante. •El gel adsorbe el agua y el vapor de agua. 3.- Al mismo tiempo se separan partículas de aceite. 63
  • 64.
    Vaporizador Aceite+agua volver Se basan en la reducción de la temperatura del punto de rocío. Una vez enfriado por 2ª vez por el grupo frigorífico (1,7º), se eliminan el agua y aceite condensados. Finalmente se puede hacer pasar el aire comprimido por un filtro fino para eliminar nuevamente partículas de suciedad 64
  • 65.
    Tratamiento del aire Filtroestándar Eliminar impurezas y el agua condensada. Los componentes líquidos y las partículas grandes de suciedad se acumulan en la parte inferior debido a la fuerza centrífuga. Volver
  • 66.
  • 67.
    Mantener la presiónde trabajo (secundaria) lo mas cte. posible, independientemente del consumo de aire y de las variaciones que sufra la presión de red (primaria). P1>P2 67
  • 68.
  • 69.
  • 70.
  • 71.
  • 72.
    Actuadores Cilindros Tipos de cilindros
  • 73.
  • 74.
  • 75.
  • 76.
  • 77.
  • 78.
  • 79.
  • 80.
    Válvulas • Los mandosneumáticos están constituidos por: – Elementos de señalización – Elementos de mando – Elementos de trabajo • Según la función que realizan: – Válvulas de control de dirección, puesta en marcha y paro. – Válvulas de control de presión – Válvulas de control de caudal. 80
  • 81.
    Tipos de válvulassegún su forma constructiva • Válvulas de asiento – Asiento esférico – Asiento Plano • Válvulas de corredera – Émbolo – Émbolo y cursor – Disco giratorio 81
  • 82.
  • 83.
    Tipos de válvulas •Válvulas de vías o distribuidoras • Válvulas de bloqueo: – Válvulas antirretorno – Válvulas selectoras de circuito (OR) – Válvulas antirretorno y de estrangulación – Válvulas de escape rápido – Válvula de simultaneidad (AND) • Válvulas de presión: – Válvulas de regulación de presión – Válvulas de limitación de presión (válvula de seguridad) – Válvulas de secuencia • Válvulas de caudal • Válvulas de cierre. 83
  • 84.
  • 85.
  • 86.
  • 87.
    Válvulas de controldireccional Válvula de 5 vias
  • 88.

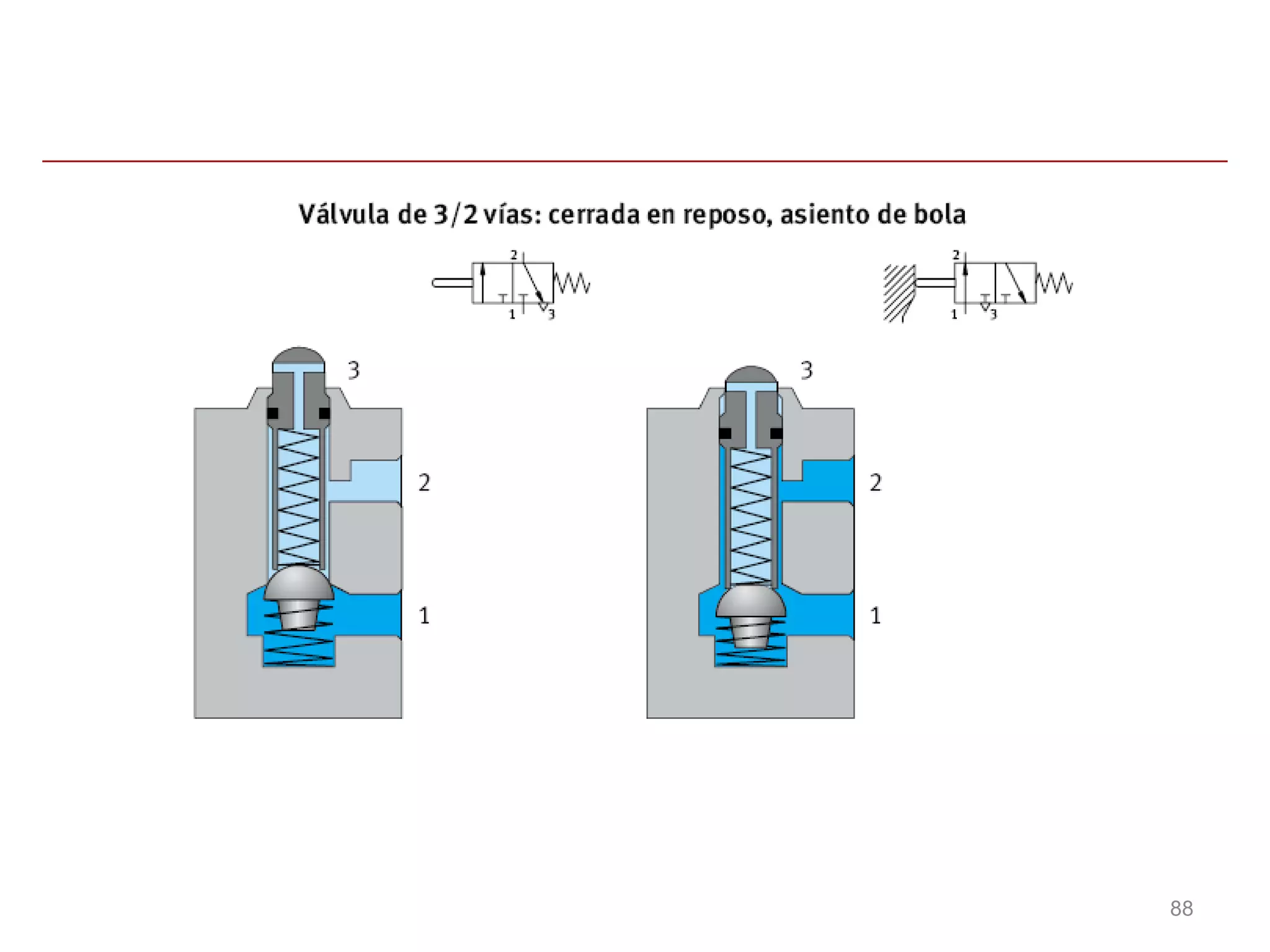

  • 89.
  • 90.
  • 91.
  • 92.

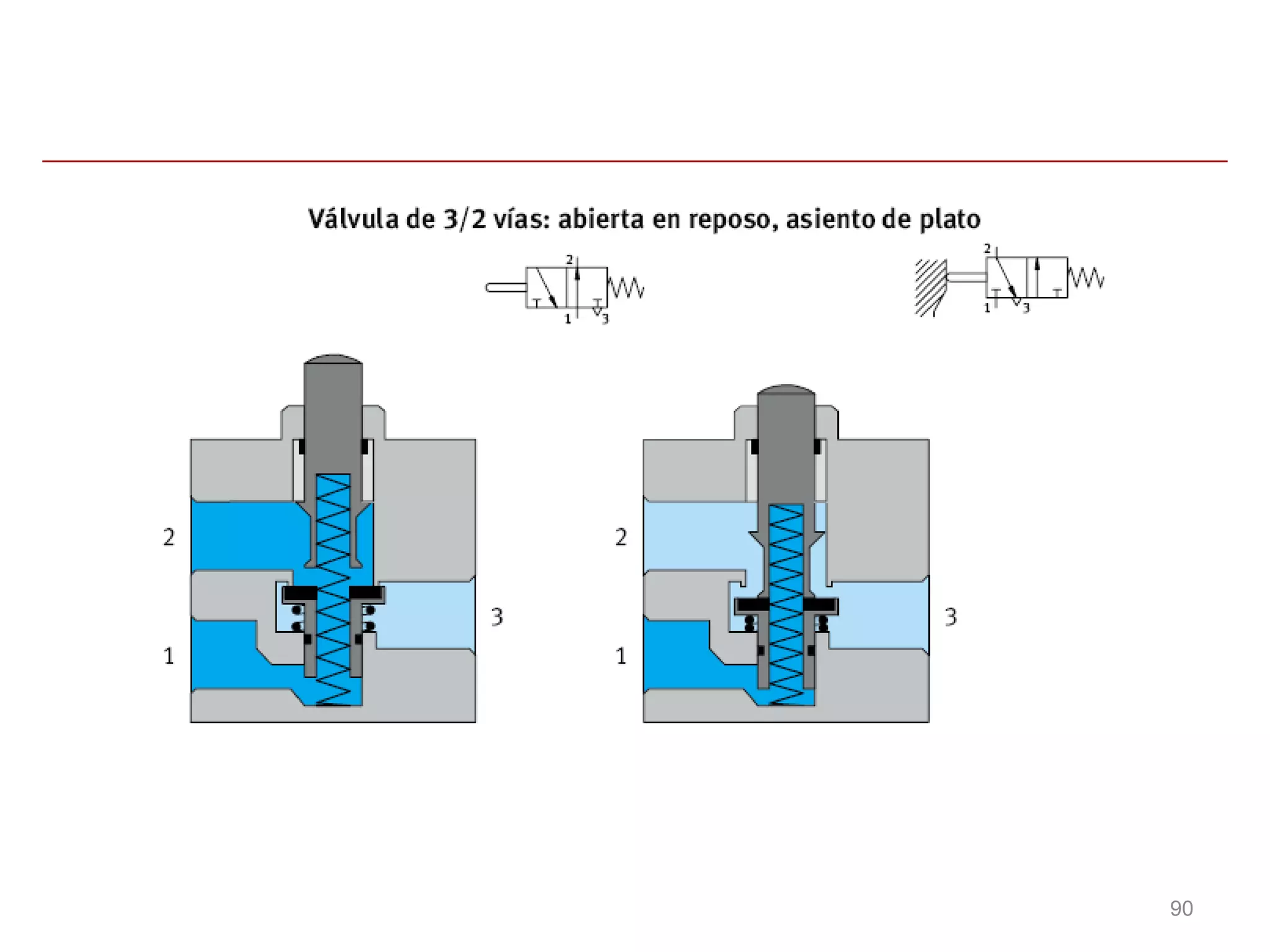

  • 93.
  • 94.
  • 95.

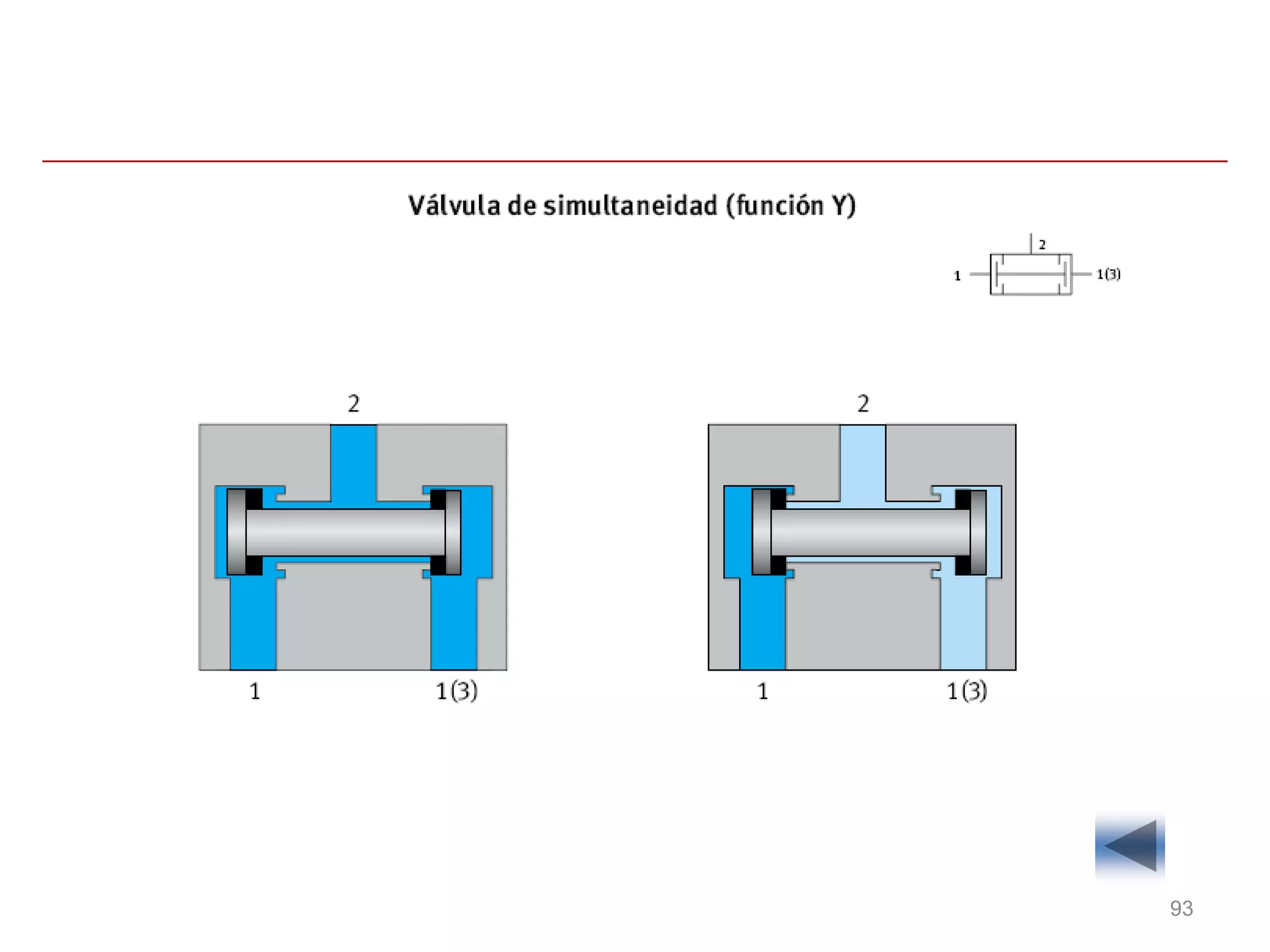

  • 96.
  • 97.
  • 98.
  • 99.
  • 100.
  • 101.
  • 102.
  • 103.

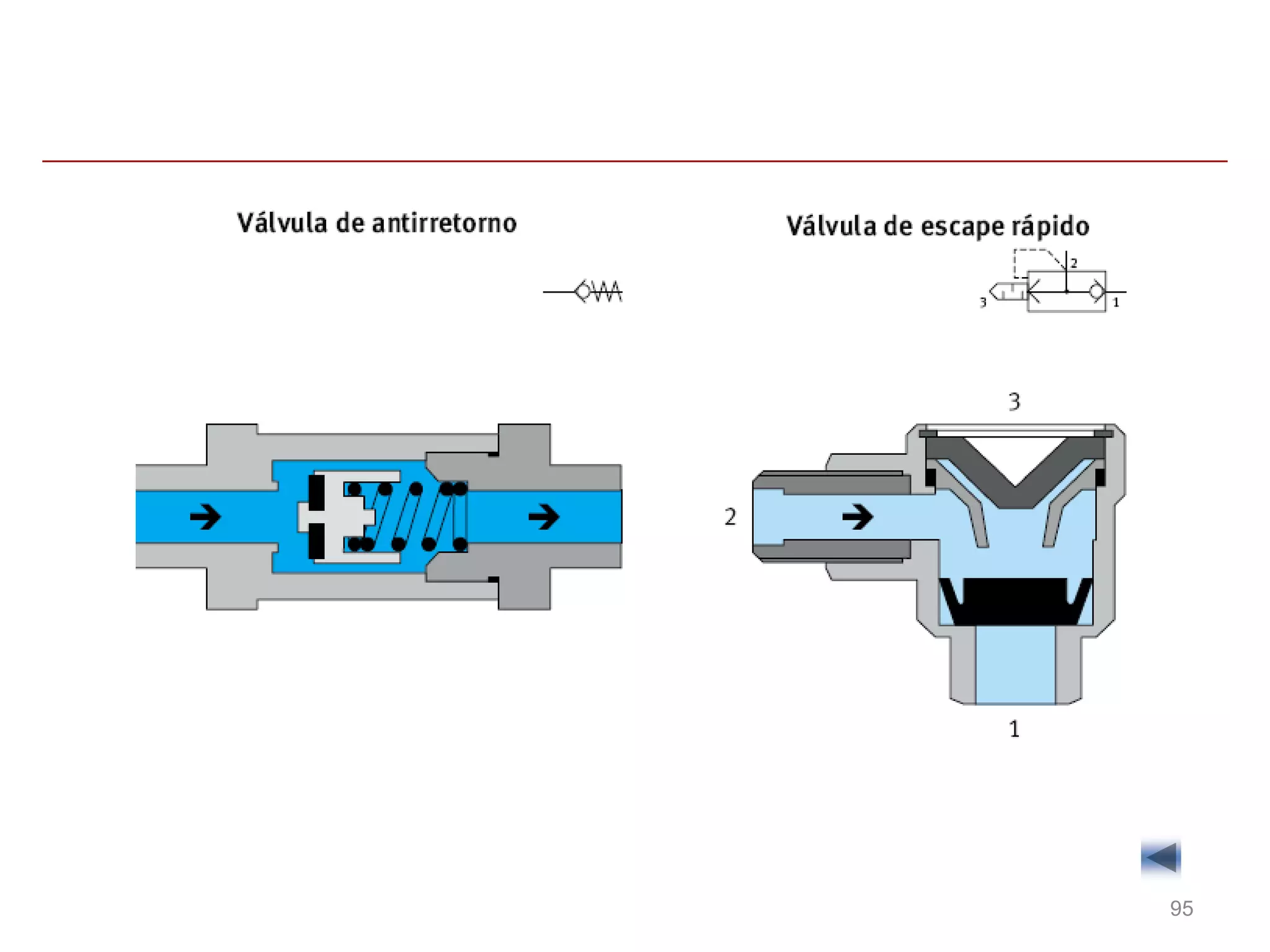

  • 104.

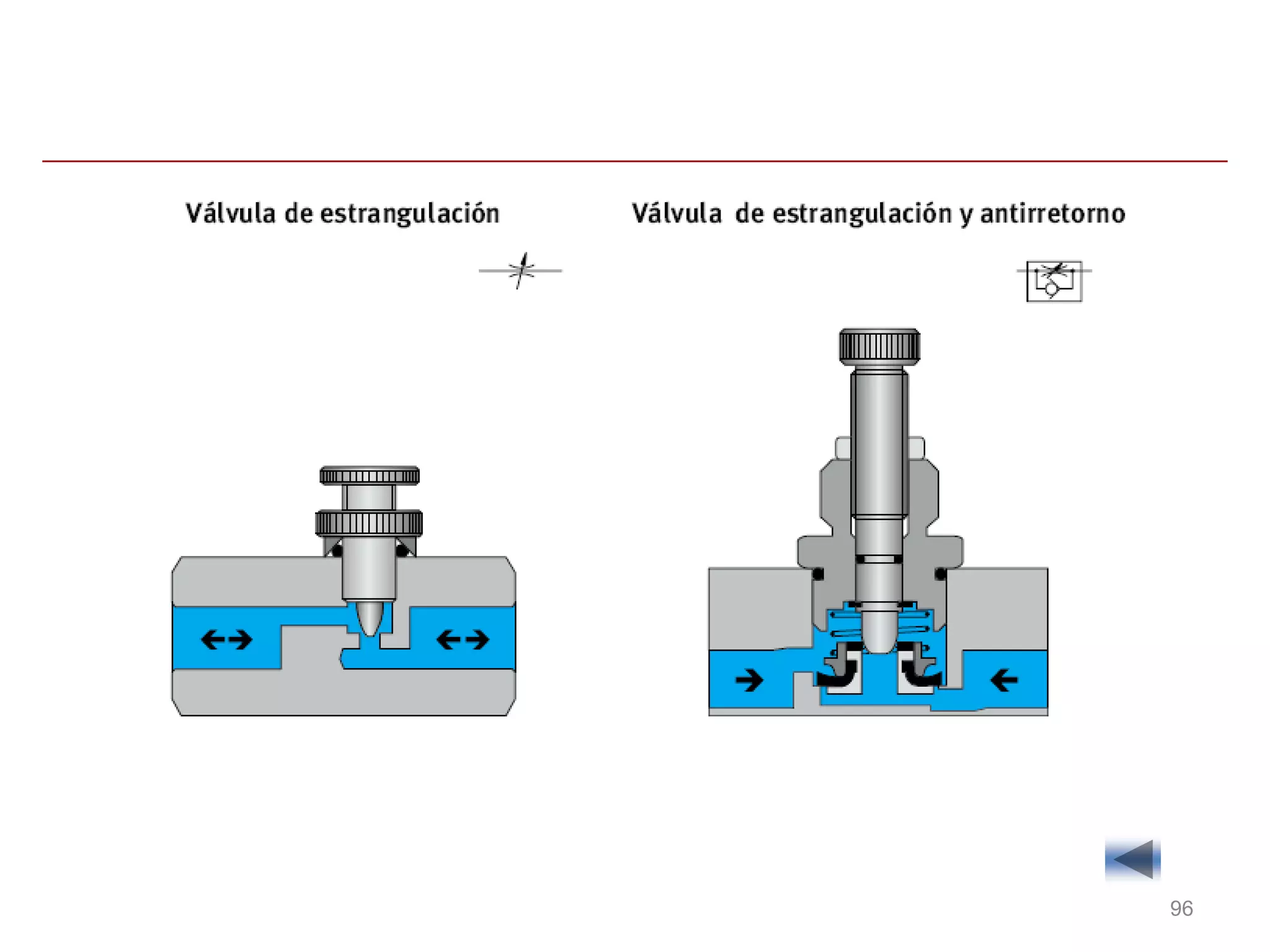

  • 105.
  • 106.
    g 106
  • 107.
  • 108.

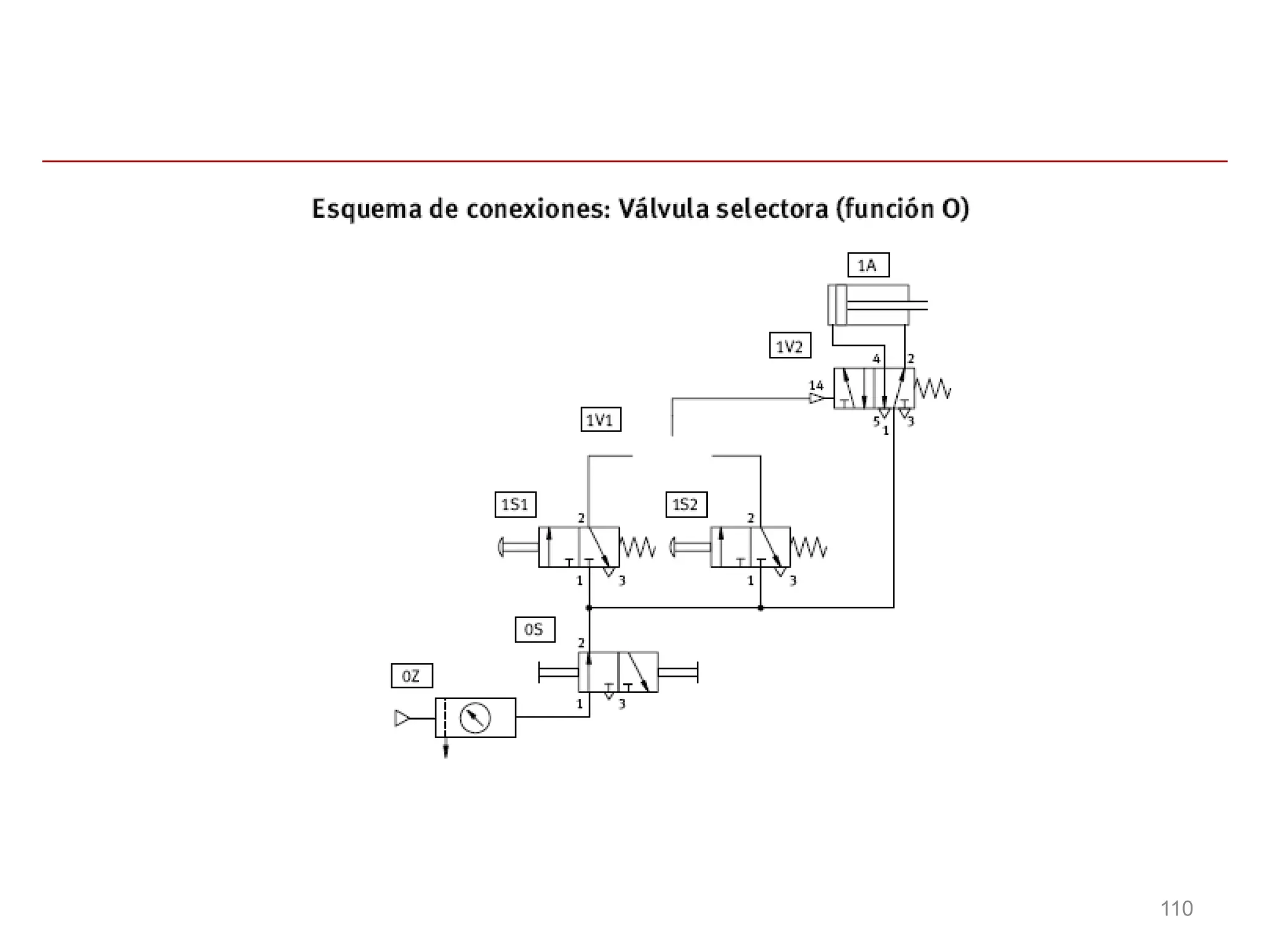

  • 109.

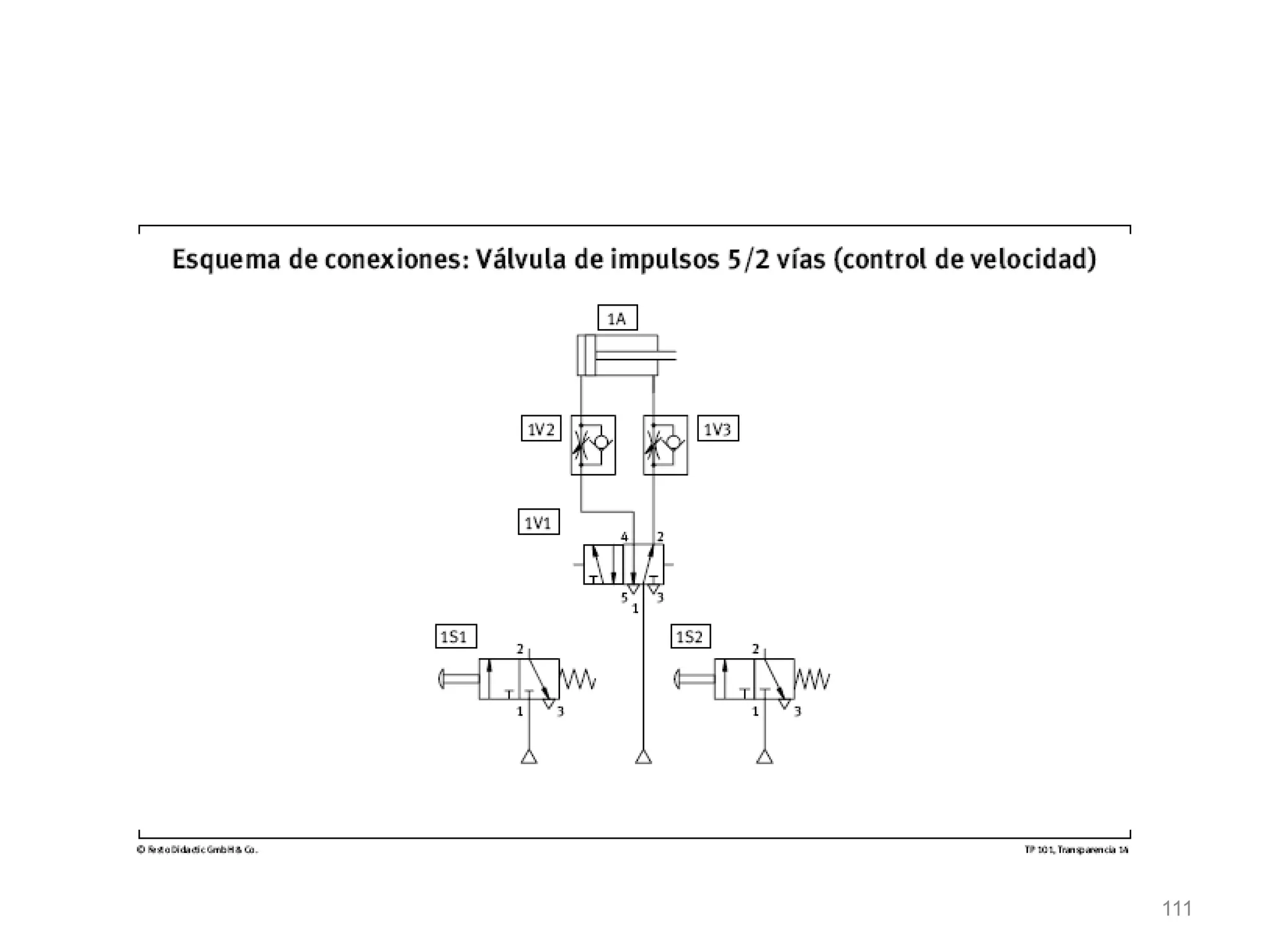

  • 110.
  • 111.

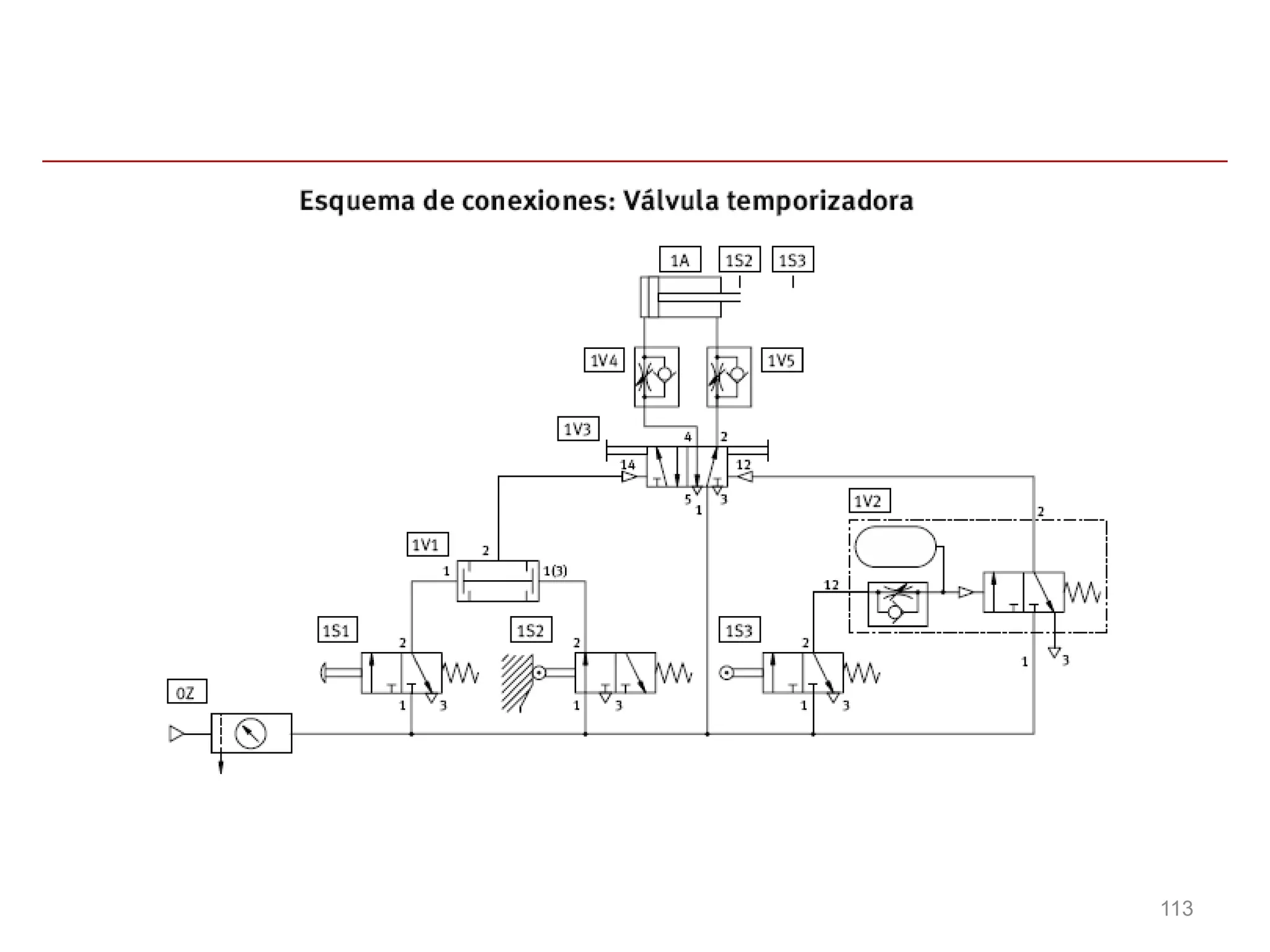

  • 112.

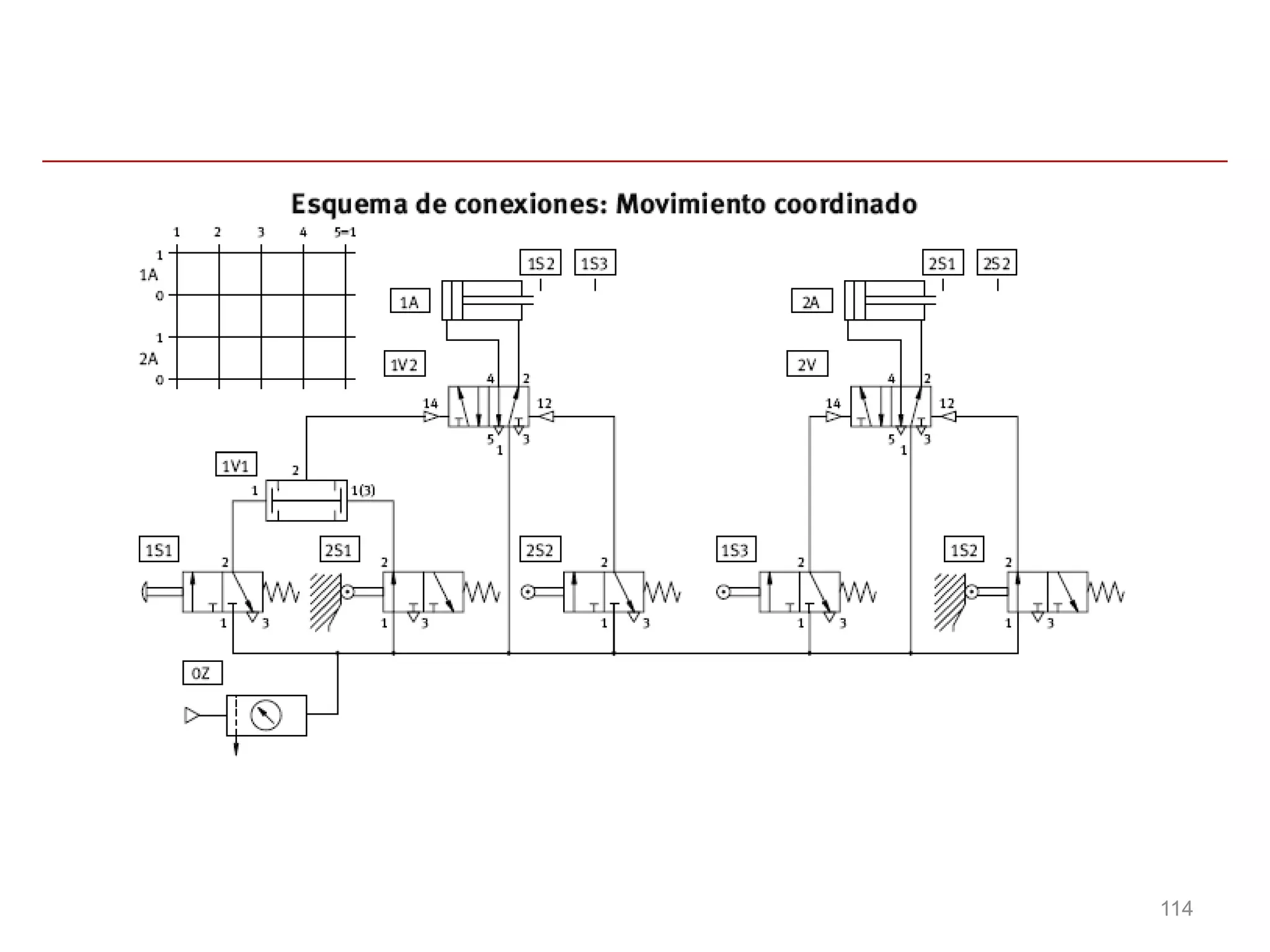

  • 113.
  • 114.
  • 115.
  • 116.
  • 117.
  • 118.
  • 119.
  • 120.
    Caudal a travésde válvulas • Si no se dispone del conjunto de curvas pero se conocen la conductancia y la relación crítica de presiones, el valor del caudal para cualquier caida de presión se puede calcular mediante la siguiente fórmula: 2 P2 -b P1 Q = C P1 1- 1-b Donde : P1 = aguas arriba bar P2 = aguas a bajo bar C = conductancia dm3/s/bar b = relación crítica de presiones Q = caudal dm3/s 120
  • 121.
    Caudal a travésde válvulas • El Coeficiente de caudal Cv es un factor calculado a partir del caudal de agua que circula a través de un componente neumático con una pérdida de presión de 1 p.s.i. Q Cv P( P 2 P a ) 1 1 4 ,5 T1 Q: caudal en l N / min AP : caída de presión en bar P1 : presión de entrada en bar P2 : presión de salida en bar T : temperatura abs. (273º + C). 121
  • 122.
    Caudal a travésde válvulas • El Coeficiente de caudal Kv es un factor calculado a partir del caudal de agua que circula a través de un componente neumático con una pérdida de presión de 1 bar. Vn G nT 1 Kv 504 P2 P Vn : caudal en l N / min AP : caída de presión en bar Gn : Gravedad específica (1 para el aire) P2 : presión de salida en bar T 1: temperatura abs. (273º + C) 122
  • 123.
