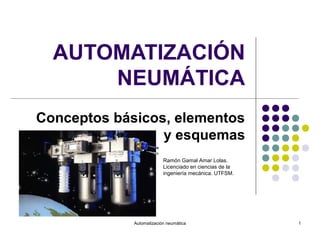

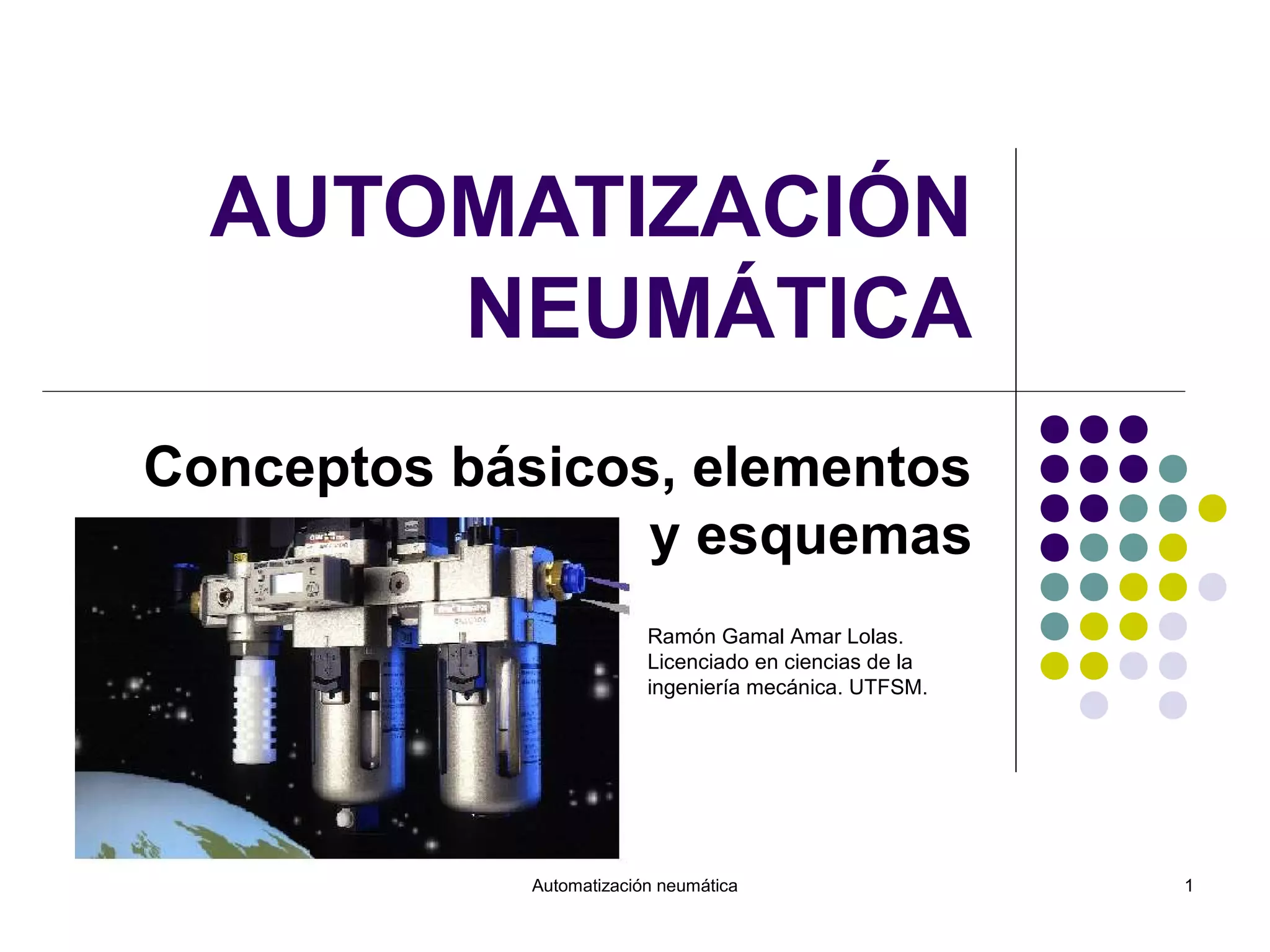

1. AUTOMATIZACIÓN
NEUMÁTICA
Conceptos básicos, elementos
y esquemas
Ramón Gamal Amar Lolas.
Licenciado en ciencias de la
ingeniería mecánica. UTFSM.
Automatización neumática 1

2. Magnitudes y unidades
Automatización neumática 2

3. Ecuación de los gases perfectos
Automatización neumática 3

4. Ley de Boyle -Mariotte
El volumen es inversamente proporcional a la
presión:
•Si la presión aumenta, el volumen
disminuye.
•Si la presión disminuye, el volumen
aumenta.
P1 · V1 = P2 · V2; T = cte
Automatización neumática 4

5. Leyes de Charles- Gay Lussac
El presión del gas es directamente
proporcional a su temperatura:
•Si aumentamos la temperatura, aumenta la
presión.
•Si disminuimos la temperatura, disminuye la
presión.
P1 / T1 = P2 / T2; V = cte
Automatización neumática 5

6. Elementos de una instalación
neumática
PRODUCCIÓN Y TRATAMIENTO DE AIRE CIRCUITO DE UTILIZACIÓN
• COMPRESOR. • TOMA DE AIRE.
• MOTOR ELÉCTRICO. • PURGA AUTOMÁTICA.
• PRESOSTATO. • UNIDAD DE MANTENIMIENTO: FRL.
• VÁLVULA ANTIRETORNO. • VÁLVULA DIRECCIONAL.
• DEPÓSITO. • ACTUADOR.
• MANÓMETRO. • CONTROLADORES DE VELOCIDAD.
• PURGA AUTOMÁTICA.
• VÁLVULA DE SEGURIDAD.
• SECADOR DE AIRE REFRIGERADO.
• FILTRO DE LÍNEA.
Automatización neumática 6

7. Compresores alternativos
Compresor de pistón de
Compresor de pistón dos etapas Compresor de diafragma
de una etapa
Automatización neumática 7

8. Compresores rotativos
COMPRESOR DE TURBO COMPRESOR
COMPRESOR DE RADIAL
PALETAS TORNILLO
Automatización neumática 8

9. Conducto principal en línea abierta
Red de distribución de aire
Automatización neumática 9

10. Conducto principal en anillo
Red de distribución de aire
Automatización neumática 10

11. Componentes principales de un
circuito neumático
Automatización neumática 11

12. Unidad de mantenimiento
Automatización neumática 12

13. Válvulas distribuidoras
Válvulas distribuidoras
Válvula 2/2 Válvula 3/2 Válvula 4/2 Válvula 5/2 Válvula 5/3
NA NA
NC NC
Automatización neumática 13

14. Nomenclatura: Vías y posiciones.
Válvula de 3 vías y 2 posiciones, Válvula de 4 vías y 2 posiciones, 4/2 con
normalmente cerrada 3/2 con accionamiento accionamiento por rodillo y retorno por muelle
por pulsador y retorno por muelle
Válvula 5/2 biestable accionamiento
neumático Electroválvula 5/2 biestable
Automatización neumática 14

15. Código de las vías de una válvula
CONDUCTOS NORMA ISO NORMA CETOP
Alimentación de presión P 1
Conductos de trabajo A, B, C, ... 2, 4, 6, ...
Escapes R, S, T, ... 3, 5, 7, ...
Conductos de pilotaje Z, Y, X, ... 12, 14, 16, ...
ISO, International Organization Standarization.
CETOP, Comité Europeo de las Transmisiones Óleo-hidráulicas y Neumáticas
En neumática, la ISO 1219 es equivalente a la UNE 101 149-86.
UNE, Una Norma Española.
ISO CETOP
Z B A 4 2
Y 14 12
S P R 5 1 3
Automatización neumática 15

16. Accionamiento de las válvulas
EJEMPLOS
3/2 NC pulsador
retorno muelle
4/2 pulsador
retorno muelle
5/2 pilotada
biestable
Automatización neumática 16

17. Válvulas reguladoras, de control y de
bloqueo Reguladora de Reguladora de caudal
caudal unidireccional
Antirretorno
Selectora De simultaneidad
de circuito Escape rápido
Automatización neumática 17

18. Actuadores
Automatización neumática 18

19. Cilindro de simple efecto
Automatización neumática 19

20. Cilindro de doble efecto
Automatización neumática 20

21. Fuerza que ejerce el vástago
Cilindro de simple efecto Cilindro de doble efecto
Fuerza teórica
Fuerza efectiva en el avance
Fuerza efectiva en el avance
Fuerza efectiva en el retroceso
P = Presión, N/m2.
E = Empuje del muelle, N.
D = Diámetro del émbolo, mm2.
D = Diámetro del vástago, mm2.
η = Rendimiento del cilindro.
Automatización neumática 21

22. Métodos de fijación de cilindros
Automatización neumática 22

23. Aplicación de cilindros
Automatización neumática 23

24. Aplicación de cilindros
Automatización neumática 24

25. Aplicación de cilindros
Automatización neumática 25

26. Realización del esquema
NIVEL COMPONENTE EJEMPLOS
6º Elementos de trabajo Cilindros, motores neumáticos
5º Elementos de regulación de velocidad Reguladores de caudal unidireccional
4º Elementos de potencia Válvula distribuidora para el cilindro
3º Elementos de tratamiento de señal Selectores de función “O” e “Y”
2º Elementos de entrada de señal Microválvulas acc. manual, final de carrera
1º Fuente de alimentación de energía Unidad de mantenimiento
Automatización neumática 26

27. Numeración de elementos
1. Los elementos de trabajo van numerados por este orden: 1.0, 2.0...
2. Los elementos de potencia o distribuidores principales llevan: 1.1, 2.1...
3. Los captadores de señal se nombran con:
- Los que intervienen en la salida del vástago (pares): 1.2, 1.4, 1.6... 2.2, 2.4, 2.6...
- Los que intervienen en el retroceso del vástago (impares): 1.3, 1.5, 1.7. .. 2..3, 2.5, 2.7. ..
4. Los elementos de regulación de velocidad:
- Los que intervienen en la salida del vástago (pares): 1.02, 2.02
- Los que intervienen en el retroceso del vástago (impares): 1.03, 2.03
5. Los elementos auxiliares de producción y tratamiento de aire: 0.1, 0.2, 0.3...
Automatización neumática 27

28. Temporizadores
A la conexión A la desconexión
Conversión de una señal permanente en un impulso
Automatización neumática 28

29. Diagrama de movimientos
Automatización neumática 29

30. Representación de secuencias.
Mecanismo de plegado
Automatización neumática 30

31. Representación de secuencias.
Mecanismo de conformado.
Automatización neumática 31

32. Representación de secuencias.
Mecanismo de curvado.
Automatización neumática 32
