El documento describe un curso de UML dirigido a empresas y profesionales, abarcando temas como diagramas de casos de uso, clases, interacción, comportamiento e implementación. Se enfoca en la utilización de diagramas de implementación, como los de componentes y despliegue, para modelar la estructura y relaciones físicas del software en un sistema. Además, se incluyen ejercicios prácticos para aplicar los conceptos aprendidos en contextos reales.

1. Curso UML Emilio Avilés Ávila http://www.techmi.es

2. Workshop (20 horas) Workshop UML y Proceso Unificad para empresas y profesionales

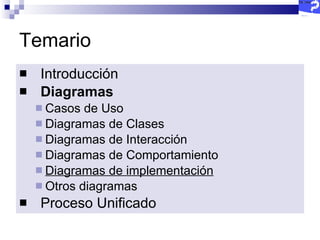

3. Temario Introducción Diagramas Casos de Uso Diagramas de Clases Diagramas de Interacción Diagramas de Comportamiento Diagramas de implementación Otros diagramas Proceso Unificado

4. Tema 2 Diagramas

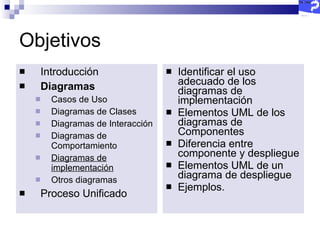

5. Objetivos Introducción Diagramas Casos de Uso Diagramas de Clases Diagramas de Interacción Diagramas de Comportamiento Diagramas de implementación Otros diagramas Proceso Unificado Identificar el uso adecuado de los diagramas de implementación Elementos UML de los diagramas de Componentes Diferencia entre componente y despliegue Elementos UML de un diagrama de despliegue Ejemplos.

6. Tema 2.5 Diagramas de implementación

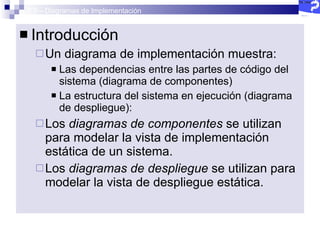

7. 2.5 – Diagramas de Implementación Introducción Un diagrama de implementación muestra: Las dependencias entre las partes de código del sistema (diagrama de componentes) La estructura del sistema en ejecución (diagrama de despliegue): Los diagramas de componentes se utilizan para modelar la vista de implementación estática de un sistema. Los diagramas de despliegue se utilizan para modelar la vista de despliegue estática.

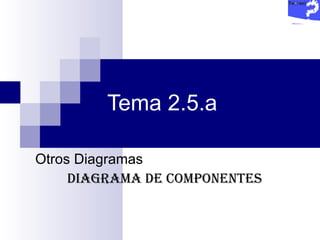

8. Tema 2.5.a Otros Diagramas Diagrama de componentes

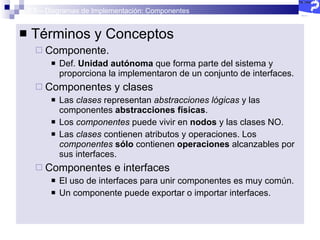

9. 2.5 – Diagramas de Implementación: Componentes Términos y Conceptos Componente. Def. Unidad autónoma que forma parte del sistema y proporciona la implementaron de un conjunto de interfaces. Componentes y clases Las clases representan abstracciones lógicas y las componentes abstracciones físicas . Los componentes puede vivir en nodos y las clases NO. Las clases contienen atributos y operaciones. Los componentes sólo contienen operaciones alcanzables por sus interfaces. Componentes e interfaces El uso de interfaces para unir componentes es muy común. Un componente puede exportar o importar interfaces.

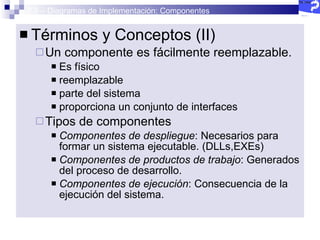

10. 2.5 – Diagramas de Implementación: Componentes Términos y Conceptos (II) Un componente es fácilmente reemplazable. Es físico reemplazable parte del sistema proporciona un conjunto de interfaces Tipos de componentes Componentes de despliegue : Necesarios para formar un sistema ejecutable. (DLLs,EXEs) Componentes de productos de trabajo : Generados del proceso de desarrollo. Componentes de ejecución : Consecuencia de la ejecución del sistema.

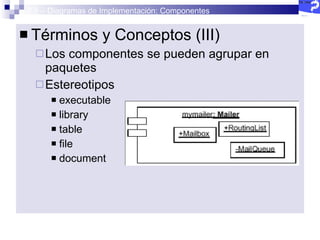

11. 2.5 – Diagramas de Implementación: Componentes Términos y Conceptos (III) Los componentes se pueden agrupar en paquetes Estereotipos executable library table file document

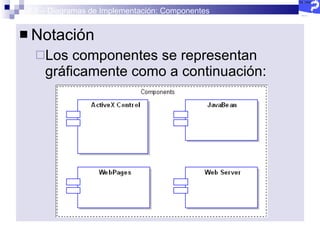

12. 2.5 – Diagramas de Implementación: Componentes Notación Los componentes se representan gráficamente como a continuación:

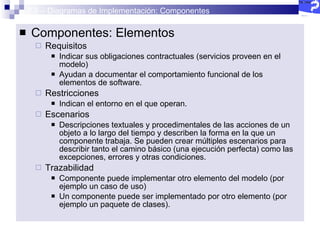

13. 2.5 – Diagramas de Implementación: Componentes Componentes: Elementos Requisitos Indicar sus obligaciones contractuales (servicios proveen en el modelo) Ayudan a documentar el comportamiento funcional de los elementos de software. Restricciones Indican el entorno en el que operan. Escenarios Descripciones textuales y procedimentales de las acciones de un objeto a lo largo del tiempo y describen la forma en la que un componente trabaja. Se pueden crear múltiples escenarios para describir tanto el camino básico (una ejecución perfecta) como las excepciones, errores y otras condiciones. Trazabilidad Componente puede implementar otro elemento del modelo (por ejemplo un caso de uso) Un componente puede ser implementado por otro elemento (por ejemplo un paquete de clases).

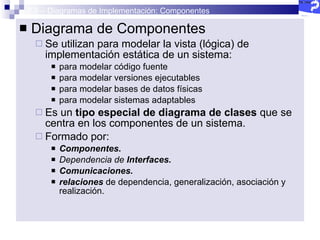

14. 2.5 – Diagramas de Implementación: Componentes Diagrama de Componentes Se utilizan para modelar la vista (lógica) de implementación estática de un sistema: para modelar código fuente para modelar versiones ejecutables para modelar bases de datos físicas para modelar sistemas adaptables Es un tipo especial de diagrama de clases que se centra en los componentes de un sistema. Formado por: Componentes. Dependencia de Interfaces. Comunicaciones. relaciones de dependencia, generalización, asociación y realización.

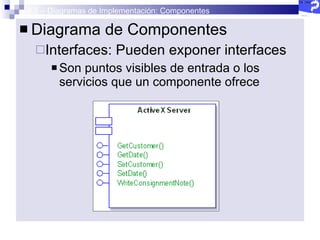

15. 2.5 – Diagramas de Implementación: Componentes Diagrama de Componentes Interfaces: Pueden exponer interfaces Son puntos visibles de entrada o los servicios que un componente ofrece

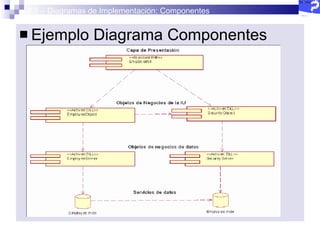

16. 2.5 – Diagramas de Implementación: Componentes Ejemplo Diagrama Componentes

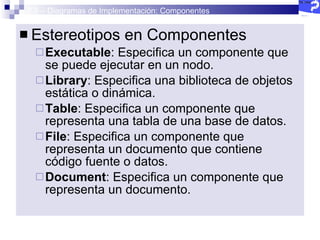

17. 2.5 – Diagramas de Implementación: Componentes Estereotipos en Componentes Executable : Especifica un componente que se puede ejecutar en un nodo. Library : Especifica una biblioteca de objetos estática o dinámica. Table : Especifica un componente que representa una tabla de una base de datos. File : Especifica un componente que representa un documento que contiene código fuente o datos. Document : Especifica un componente que representa un documento.

18. 2.5 – Diagramas de Implementación: Componentes Consideraciones y usos Muestran la organización y dependencias lógica entre componentes. Se deben tener en consideración requisitos: Facilidad de desarrollo. Gestión del Software. Reutilización. Restricciones impuestas por los lenguajes de programación. Herramientas usadas para el desarrollo.

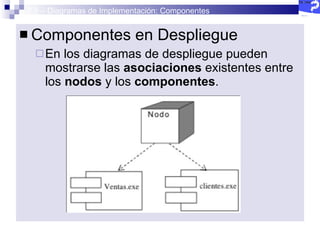

19. 2.5 – Diagramas de Implementación: Componentes Componentes en Despliegue En los diagramas de despliegue pueden mostrarse las asociaciones existentes entre los nodos y los componentes .

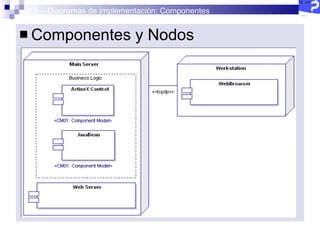

20. 2.5 – Diagramas de Implementación: Componentes Componentes y Nodos Un diagrama de despliegue muestra el despliegue físico del sistema en un ambiente de producción (o de prueba). Muestra dónde se ubican los componentes, en qué servidores, máquinas o hardware. Puede representar los enlaces de redes, el ancho de banda de la LAN,

21. 2.5 - Diagramas de Implementación: Componentes Ejercicio práctico Modelar el diagrama de componentes para proveer una vista conceptual/lógica de la construcción de un sistema: Servidor Seguridad de tienda de libros online Servidor Web Firewall Paginas ASP …. Suerte!!!

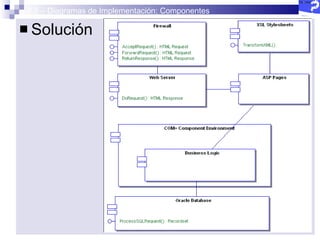

22. 2.5 – Diagramas de Implementación: Componentes Solución

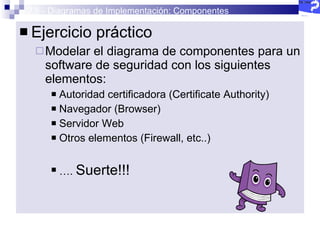

23. 2.5 - Diagramas de Implementación: Componentes Ejercicio práctico Modelar el diagrama de componentes para un software de seguridad con los siguientes elementos: Autoridad certificadora (Certificate Authority) Navegador (Browser) Servidor Web Otros elementos (Firewall, etc..) … . Suerte!!!

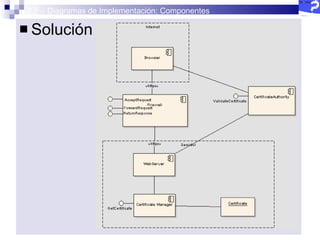

24. 2.5 – Diagramas de Implementación: Componentes Solución

25. Tema 2.5.b Diagramas de implementación Diagrama de DESPLIEGUE

26. 2.5 – Diagramas de Implementación: Despliegue Introducción Representa la arquitectura de ejecución de los sistemas . Muestra artefactos del sistema como nodos , los cuales son conectados mediante caminos de comunicación para crear redes de complejidad arbitraria. Los nodos son definidos de forma anidada, representando tanto dispositivos hardware como entornos de ejecución software . También conocido como modelo físico.

27. 2.5 – Diagramas de Implementación: Despliegue Nodos Un nodo representa un tipo de recurso computacional sobre el que se pueden desplegar artefactos para su ejecución. Dos posibles estereotipos: Dispositivos hardware : como un ordenador, un procesador, un teléfono móvil, etc. Entornos de ejecución : sistemas software que albergan o contienen el software desarrollado, como sistemas operativos, servidores y clientes Web, etc. Un nodo puede, a su vez, albergar otros nodos, en una estructura anidada.

28. 2.5 – Diagramas de Implementación: Despliegue Nodos: Notación

29. 2.5 – Diagramas de Implementación: Despliegue Relaciones entre nodos Las asociaciones entre nodos permiten modelar: Un canal de comunicación existente entre nodos y el tipo. La cardinalidad de la relación.

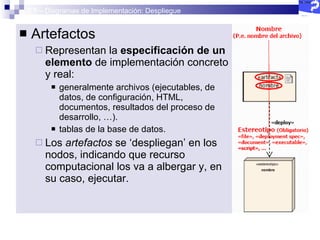

30. 2.5 – Diagramas de Implementación: Despliegue Artefactos Representan la especificación de un elemento de implementación concreto y real: generalmente archivos (ejecutables, de datos, de configuración, HTML, documentos, resultados del proceso de desarrollo, …). tablas de la base de datos. Los artefactos se ‘despliegan’ en los nodos, indicando que recurso computacional los va a albergar y, en su caso, ejecutar.

31. 2.5 – Diagramas de Implementación: Despliegue Diagramas de despliegue Muestra las relaciones físicas entre los componentes hardware y software en el sistema final así como su configuración. Formados por instancias de componentes software que representan manifestaciones de código en tiempo de ejecución . Representación : grafo de nodos unidos por conexiones de comunicación ‘ Diagramas de clases que se ocupan de modelar los nodos del sistema’

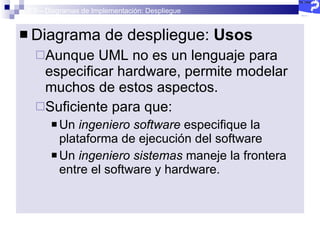

32. 2.5 – Diagramas de Implementación: Despliegue Diagrama de despliegue: Usos Aunque UML no es un lenguaje para especificar hardware, permite modelar muchos de estos aspectos. Suficiente para que: Un ingeniero software especifique la plataforma de ejecución del software Un ingeniero sistemas maneje la frontera entre el software y hardware.

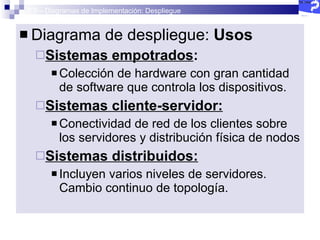

33. 2.5 – Diagramas de Implementación: Despliegue Diagrama de despliegue: Usos Sistemas empotrados : Colección de hardware con gran cantidad de software que controla los dispositivos. Sistemas cliente-servidor: Conectividad de red de los clientes sobre los servidores y distribución física de nodos Sistemas distribuidos: Incluyen varios niveles de servidores. Cambio continuo de topología.

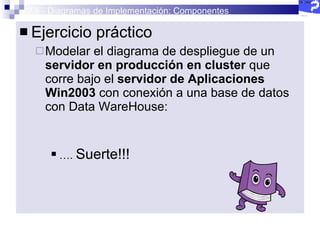

34. 2.5 - Diagramas de Implementación: Componentes Ejercicio práctico Modelar el diagrama de despliegue de un servidor en producción en cluster que corre bajo el servidor de Aplicaciones Win2003 con conexión a una base de datos con Data WareHouse: … . Suerte!!!

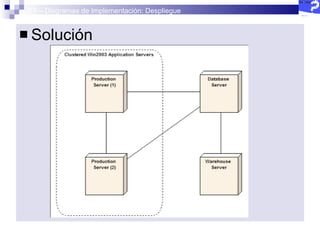

35. 2.5 – Diagramas de Implementación: Despliegue Solución

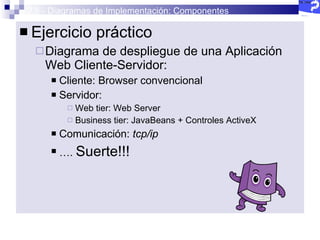

36. 2.5 - Diagramas de Implementación: Componentes Ejercicio práctico Diagrama de despliegue de una Aplicación Web Cliente-Servidor: Cliente: Browser convencional Servidor: Web tier: Web Server Business tier: JavaBeans + Controles ActiveX Comunicación: tcp/ip … . Suerte!!!

37. 2.5 – Diagramas de Implementación: Despliegue Solución

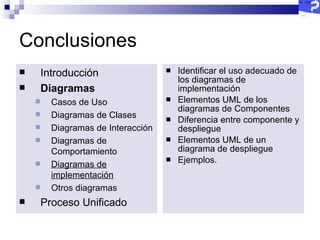

38. Conclusiones Identificar el uso adecuado de los diagramas de implementación Elementos UML de los diagramas de Componentes Diferencia entre componente y despliegue Elementos UML de un diagrama de despliegue Ejemplos. Introducción Diagramas Casos de Uso Diagramas de Clases Diagramas de Interacción Diagramas de Comportamiento Diagramas de implementación Otros diagramas Proceso Unificado

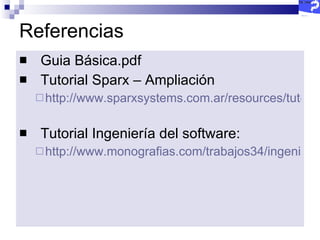

39. Referencias Guia Básica.pdf Tutorial Sparx – Ampliación http://www.sparxsystems.com.ar/resources/tutorial/physical_models.html Tutorial Ingeniería del software: http://www.monografias.com/trabajos34/ingenieria-software/ingenieria-software.shtml#clases
