1. Diagramas de
Componentes
René Guamán-Quinche
Facultad de la Energía, las Industrias y los Recursos Naturales No Renovables
Carrera de Ingeniería en Sistemas/Computación
Febrero, 2022
Loja, Ecuador

2. 2
 Diagramas de componentes
 Componentes
 Interfaces
 Componente vs Clase
 Black box and White box
 Puertos y delegaciones
 Tipos de componentes
 Ejemplos
Agenda

3. 3

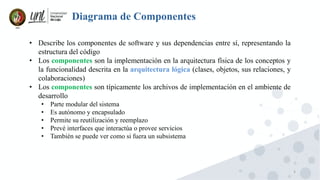

Diagrama de Componentes
• Describe los componentes de software y sus dependencias entre sí, representando la
estructura del código
• Los componentes son la implementación en la arquitectura física de los conceptos y
la funcionalidad descrita en la arquitectura lógica (clases, objetos, sus relaciones, y
colaboraciones)
• Los componentes son típicamente los archivos de implementación en el ambiente de
desarrollo
• Parte modular del sistema
• Es autónomo y encapsulado
• Permite su reutilización y reemplazo
• Prevé interfaces que interactúa o provee servicios
• También se puede ver como si fuera un subsistema

4. 4
Diagrama de Componentes
• Un Componente es una parte física reemplazable de un sistema que conforma y
proporciona la implementación de un conjunto de interfaces
• Se utiliza para modelar elementos físicos que pueden hallarse en un nodo
• ejecutables, bibliotecas (DLLs), tablas, archivos, documentos, ...
• Es una parte modular de un sistema que encapsula el estado y comportamiento de
un conjunto de clasificadores (p.e. clases)
• Especifica un contrato de los servicios que proporciona y de los que requiere en
términos de interfaces requeridas y proporcionadas
• Es una unidad reemplazable que se puede sustituir en tiempo de diseño o
ejecución por otro componente que ofrezca la misma funcionalidad en base a la
compatibilidad de sus interfaces

5. 5

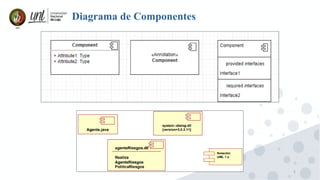

Diagrama de Componentes

6. 6
Interfaces

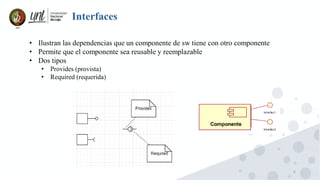

• Ilustran las dependencias que un componente de sw tiene con otro componente
• Permite que el componente sea reusable y reemplazable
• Dos tipos
• Provides (provista)
• Required (requerida)

7. 7
Interfaces

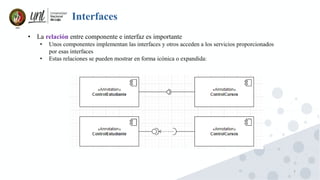

• La relación entre componente e interfaz es importante
• Unos componentes implementan las interfaces y otros acceden a los servicios proporcionados
por esas interfaces
• Estas relaciones se pueden mostrar en forma icónica o expandida:

8. 8

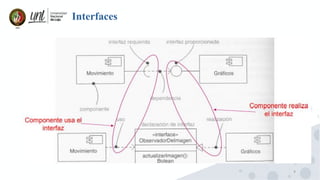

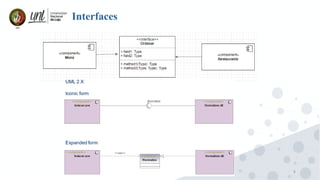

Interfaces

9. 9
Interfaces

10. 10
Interfaces
• Ejemplo de interfaces requeridas y proporcionadas
• Notación icónica (piruleta)

11. 11
Interfaces

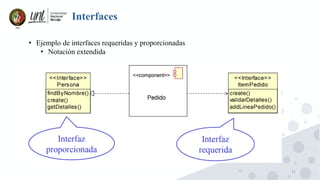

• Ejemplo de interfaces requeridas y proporcionadas
• Notación extendida

12. 12

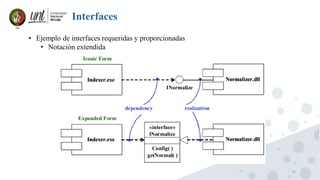

Interfaces
• Ejemplo de interfaces requeridas y proporcionadas
• Notación extendida

13. 13

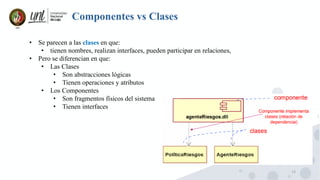

Componentes vs Clases
• Se parecen a las clases en que:
• tienen nombres, realizan interfaces, pueden participar en relaciones,
• Pero se diferencian en que:
• Las Clases
• Son abstracciones lógicas
• Tienen operaciones y atributos
• Los Componentes
• Son fragmentos físicos del sistema
• Tienen interfaces

14. 14

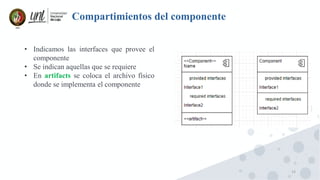

Compartimientos del componente
• Indicamos las interfaces que provee el
componente
• Se indican aquellas que se requiere
• En artifacts se coloca el archivo físico
donde se implementa el componente

15. 15

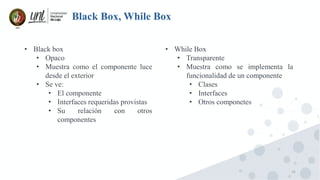

Black Box, While Box
• Black box
• Opaco
• Muestra como el componente luce
desde el exterior
• Se ve:
• El componente
• Interfaces requeridas provistas
• Su relación con otros
componentes
• While Box
• Transparente
• Muestra como se implementa la
funcionalidad de un componente
• Clases
• Interfaces
• Otros componetes

16. 16

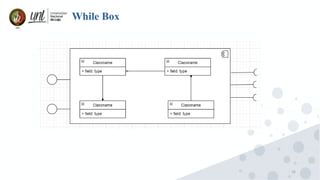

While Box

17. 17
Puertos y delegaciones
• El puerto agrupa interfaces que están relacionadas entre si
• Pueden ser bidireccionales
• El conecto de la delegación mapea la interface al interior del componente, muestra
de relaciones de manera más clara

18. 18
Puertos y delegaciones

19. 19
Tipos de componentes
• Application
• Para interfaces de usuairo, GUI,
páginas
• DataStore
• Locación persistente para los datos
• Document
• Un documento ya sea en formato
electrónico o impreso
• Entity
• Representación de un concepto de
negocio
• No tiene funcionalidad propia
• Puede guardar u obtener información
• Executable
• Un sw que puede ser ejecutado en el nodo
• File
• Un archivo
• Infraestructura
• Un componente técnico del sistema
• Library
• Una librería / biblioteca de funciones u
objetos
• Process
• Es dependiente de estado
• Puede satisfacer funcional
• Basado en transacciones

20. 20
Tipos de componentes
• Realization
• Implementa un componente en
particular
• Service
• Puede satisfacer una necesidad
funcional
• Usualmente no es persistente
• Source Code
• Archivo con código fuente
• Specification
• Solo contiene interfaces y no
implementaciones
• Subsystem
• Forma parte de un sistema mayor
• Es auto-contenido
• Es más grande que un solo componente
• Table
• Una tabla de BD
• Webservice
• Un servicio web
• Xml DTD
• Documento de definición de tipos de Xml

21. 21

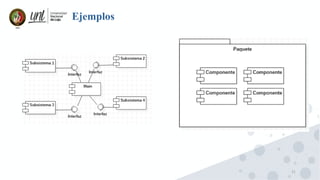

Ejemplos

22. 22
Ejemplos

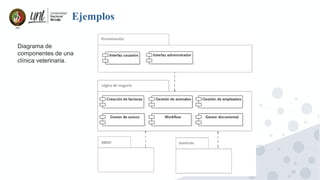

Diagrama de
componentes de una
clínica veterinaria.

23. 23

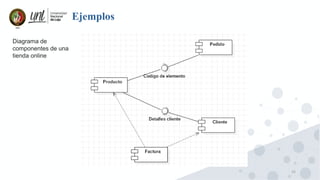

Ejemplos
Diagrama de
componentes de una
tienda online

24. 24
Ejemplos
Diagrama de componentes
de un cajero de una tienda
online

25. 25
Ejemplos
Diagrama de componentes
de gestión de biblioteca

26. 26

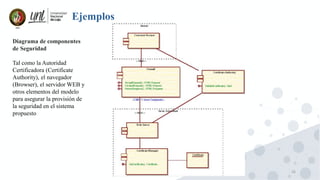

Ejemplos
Diagrama de componentes
de Seguridad
Tal como la Autoridad
Certificadora (Certificate
Authority), el navegador
(Browser), el servidor WEB y
otros elementos del modelo
para asegurar la provisión de
la seguridad en el sistema
propuesto

27. 27

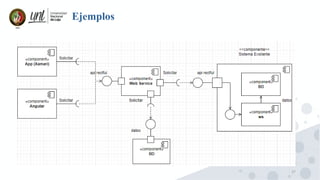

Ejemplos

28. 28
