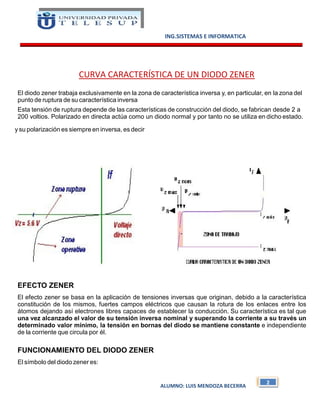

CURVA CARACTERÍSTICA DE UN DIODO ZENER
El diodo zener trabaja exclusivamente en la zona de característica inversa y, en particular, en la zona del
punto de ruptura de su característica inversa
Esta tensión de ruptura depende de las características de construcción del diodo, se fabrican desde 2 a
200 voltios. Polarizado en directa actúa como un diodo normal y por tanto no se utiliza en dicho estado.
y su polarización es siempre en inversa, es decir
EFECTO ZENER
El efecto zener se basa en la aplicación de tensiones inversas que originan, debido a la característica
constitución de los mismos, fuertes campos eléctricos que causan la rotura de los enlaces entre los
átomos dejando así electrones libres capaces de establecer la conducción. Su característica es tal que
una vez alcanzado el valor de su tensión inversa nominal y superando la corriente a su través un
determinado valor mínimo, la tensión en bornas del diodo se mantiene constante e independiente
de la corriente que circula por él.
FUNCIONAMIENTO DEL DIODO ZENER
El símbolo del diodo zener es:
2
ALUMNO: LUIS MENDOZA BECERRA

3. ING.SISTEMAS E INFORMATICA

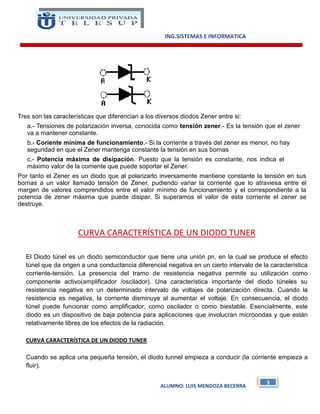

Tres son las características que diferencian a los diversos diodos Zener entre si:
a.- Tensiones de polarización inversa, conocida como tensión zener.- Es la tensión que el zener
va a mantener constante.
b.- Coriente mínima de funcionamiento.- Si la corriente a través del zener es menor, no hay
seguridad en que el Zener mantenga constante la tensión en sus bornas
c.- Potencia máxima de disipación. Puesto que la tensión es constante, nos indica el
máximo valor de la corriente que puede soportar el Zener.
Por tanto el Zener es un diodo que al polarizarlo inversamente mantiene constante la tensión en sus
bornas a un valor llamado tensión de Zener, pudiendo variar la corriente que lo atraviesa entre el
margen de valores comprendidos entre el valor mínimo de funcionamiento y el correspondiente a la
potencia de zener máxima que puede disipar. Si superamos el valor de esta corriente el zener se
destruye.
CURVA CARACTERÍSTICA DE UN DIODO TUNER
El Diodo túnel es un diodo semiconductor que tiene una unión pn, en la cual se produce el efecto
túnel que da origen a una conductancia diferencial negativa en un cierto intervalo de la característica
corriente-tensión. La presencia del tramo de resistencia negativa permite su utilización como
componente activo(amplificador /oscilador). Una característica importante del diodo túneles su
resistencia negativa en un determinado intervalo de voltajes de polarización directa. Cuando la
resistencia es negativa, la corriente disminuye al aumentar el voltaje. En consecuencia, el diodo
túnel puede funcionar como amplificador, como oscilador o como biestable. Esencialmente, este
diodo es un dispositivo de baja potencia para aplicaciones que involucran microondas y que están
relativamente libres de los efectos de la radiación.
CURVA CARACTERÍSTICA DE UN DIODO TUNER
Cuando se aplica una pequeña tensión, el diodo tunnel empieza a conducir (la corriente empieza a
fluir).
3
ALUMNO: LUIS MENDOZA BECERRA

4. ING.SISTEMAS E INFORMATICA

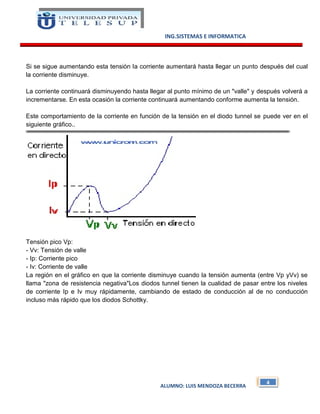

Si se sigue aumentando esta tensión la corriente aumentará hasta llegar un punto después del cual
la corriente disminuye.
La corriente continuará disminuyendo hasta llegar al punto mínimo de un "valle" y después volverá a
incrementarse. En esta ocasión la corriente continuará aumentando conforme aumenta la tensión.
Este comportamiento de la corriente en función de la tensión en el diodo tunnel se puede ver en el
siguiente gráfico..
Tensión pico Vp:
- Vv: Tensión de valle
- Ip: Corriente pico
- Iv: Corriente de valle
La región en el gráfico en que la corriente disminuye cuando la tensión aumenta (entre Vp yVv) se
llama "zona de resistencia negativa"Los diodos tunnel tienen la cualidad de pasar entre los niveles
de corriente Ip e Iv muy rápidamente, cambiando de estado de conducción al de no conducción
incluso más rápido que los diodos Schottky.
