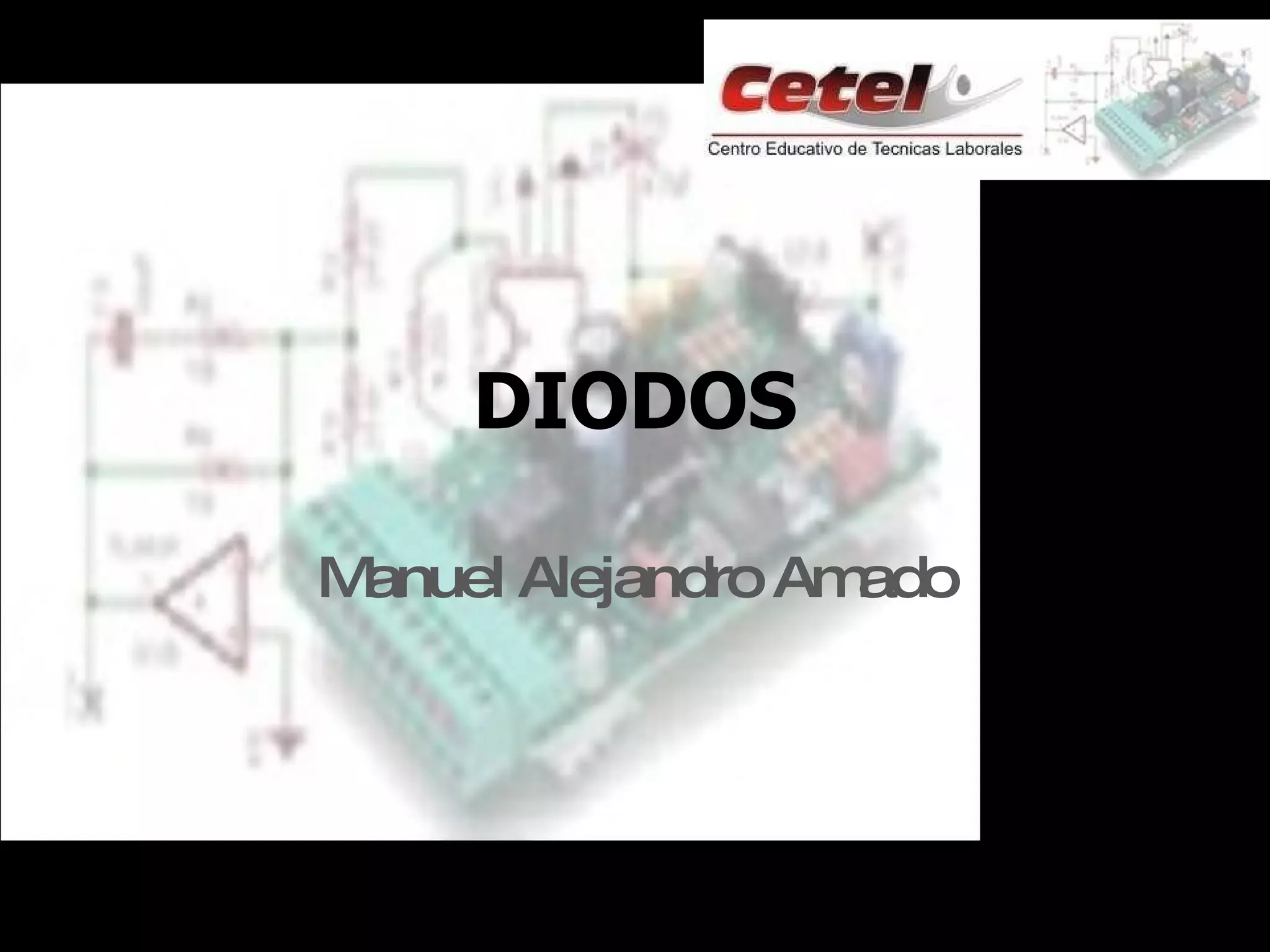

DIODOS Manuel Alejandro Amado
Conductividad En el universo hay elementos que conduce electricidad o no conduce Hay elementos que conduce mas que otros
Semiconductores Los semiconductores son materiales cuya conductividad varía con la temperatura, pudiendo comportarse como conductores o como aislantes.
Diodo Un diodo (del griego: dos caminos) es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor.
CURVA CARACTERÍSTICA DEL DIODO Con la polarización directa los electrones portadores aumentan su velocidad y al chocar con los átomos generan calor que hará aumentar la temperatura del semiconductor. Este aumento activa la conducción en el diodo. Vu Tensión umbral Vs Tensión de saturación Vr Tensión de ruptura OA Zona de baja polarización directa, pequeña corriente AB Zona de conducción OC Corriente inversa de saturación   A partir de C, zona de avalancha
POLARIZACIÓN DIRECTA Si ahora aplicamos a dicha unión una tensión exterior de signo contrario a la barrera de potencial interna, ésta irá disminuyendo en anchura. A mayor tensión aplicada externamente corresponderá una barrera interna menor y podremos llegar a conseguir que dicha barrera desaparezca totalmente. En este momento los electrones (portadores mayoritarios) de la zona N están en disposición de pasar a la zona P. Exactamente igual están los huecos de la zona P que quieren "pasar" a la zona N.
POLARIZACIÓN INVERSA Si la tensión aplicada externamente al diodo es del mismo signo que la barrera de potencial interna se dice que el diodo está polarizado inversamente. El terminal positivo de la pila atrae a los electrones del material N apartándolos de la unión, mientras que el negativo a trae a las cargas positivas del material P, apartándolos también de la unión. Se crea, por tanto, en la unión, una ausencia de carga, formándose una corriente que recibe el nombre de "corriente inversa de saturación" o "corriente de fuga". Su valor es prácticamente despreciable, pues es del orden de nA (nanoampaerios).
CIRCUITO EQUIVALENTE DE UN DIODO IDEAL
QUE ES UN DIODO
APLICACIONES Y EJECICIOS Una de las principales aplicaciones de los diodos es la de rectificar señales, es decir, transformar una señal alterna en una continua. En este trabajo se estudian dos circuitos rectificadores, el de media onda y el de onda completa .
Circuito Rectificador de Media Onda En este gráfico es posible observar que en el semiciclo positivo (polarización directa) la tensión sobre la resistencia sigue a la señal de la fuente, mientras que en el semiciclo negativo (polarización inversa) la tensión sobre la resistencia es nula, se recorta la señal debido a que el diodo no permite el flujo de corriente.
Circuito Rectificador de Onda Completa En la figura se observa que se obtienen semiciclos positivos de tensión sobre la resistencia tanto cuando la fuente esta en su semiciclos positivo o negativo. En la figura es posible observar que la  ase de estos semiciclos es aproximadamente una constante. Esto es debido a que los dos diodos conducen corriente cuando la tensión de la fuente supera la tensión umbral en serie de  estos, que es aproximadamente 1 ,5V .

Diodos

  • 1.
  • 2.
    Conductividad En eluniverso hay elementos que conduce electricidad o no conduce Hay elementos que conduce mas que otros
  • 3.
    Semiconductores Los semiconductoresson materiales cuya conductividad varía con la temperatura, pudiendo comportarse como conductores o como aislantes.
  • 4.
    Diodo Un diodo(del griego: dos caminos) es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor.
  • 5.
    CURVA CARACTERÍSTICA DELDIODO Con la polarización directa los electrones portadores aumentan su velocidad y al chocar con los átomos generan calor que hará aumentar la temperatura del semiconductor. Este aumento activa la conducción en el diodo. Vu Tensión umbral Vs Tensión de saturación Vr Tensión de ruptura OA Zona de baja polarización directa, pequeña corriente AB Zona de conducción OC Corriente inversa de saturación   A partir de C, zona de avalancha
  • 6.
    POLARIZACIÓN DIRECTA Siahora aplicamos a dicha unión una tensión exterior de signo contrario a la barrera de potencial interna, ésta irá disminuyendo en anchura. A mayor tensión aplicada externamente corresponderá una barrera interna menor y podremos llegar a conseguir que dicha barrera desaparezca totalmente. En este momento los electrones (portadores mayoritarios) de la zona N están en disposición de pasar a la zona P. Exactamente igual están los huecos de la zona P que quieren "pasar" a la zona N.
  • 7.
    POLARIZACIÓN INVERSA Sila tensión aplicada externamente al diodo es del mismo signo que la barrera de potencial interna se dice que el diodo está polarizado inversamente. El terminal positivo de la pila atrae a los electrones del material N apartándolos de la unión, mientras que el negativo a trae a las cargas positivas del material P, apartándolos también de la unión. Se crea, por tanto, en la unión, una ausencia de carga, formándose una corriente que recibe el nombre de "corriente inversa de saturación" o "corriente de fuga". Su valor es prácticamente despreciable, pues es del orden de nA (nanoampaerios).
  • 8.
  • 9.
    QUE ES UNDIODO
  • 10.
    APLICACIONES Y EJECICIOSUna de las principales aplicaciones de los diodos es la de rectificar señales, es decir, transformar una señal alterna en una continua. En este trabajo se estudian dos circuitos rectificadores, el de media onda y el de onda completa .
  • 11.
    Circuito Rectificador deMedia Onda En este gráfico es posible observar que en el semiciclo positivo (polarización directa) la tensión sobre la resistencia sigue a la señal de la fuente, mientras que en el semiciclo negativo (polarización inversa) la tensión sobre la resistencia es nula, se recorta la señal debido a que el diodo no permite el flujo de corriente.
  • 12.
    Circuito Rectificador deOnda Completa En la figura se observa que se obtienen semiciclos positivos de tensión sobre la resistencia tanto cuando la fuente esta en su semiciclos positivo o negativo. En la figura es posible observar que la ase de estos semiciclos es aproximadamente una constante. Esto es debido a que los dos diodos conducen corriente cuando la tensión de la fuente supera la tensión umbral en serie de estos, que es aproximadamente 1 ,5V .
