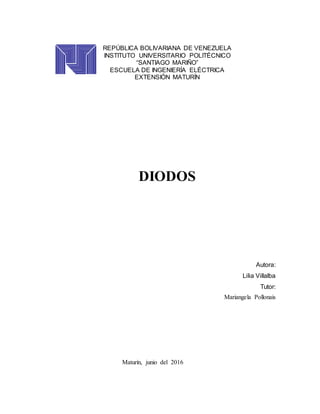

1. REPÚBLICA BOLIVARIANA DE VENEZUELA
INSTITUTO UNIVERSITARIO POLITÉCNICO
“SANTIAGO MARIÑO”
ESCUELA DE INGENIERÍA ELÉCTRICA
EXTENSIÓN MATURÍN
DIODOS
Autora:
Lilia Villalba
Tutor:
Mariangela Pollonais
Maturín, junio del 2016

2. Diodo
Un diodo es un dispositivo que permite el paso de la corriente eléctrica en una única
dirección. De forma simplificada, la curva característica de un diodo consta de dos
regiones, por debajo de cierta diferencia de potencial, se comporta como un circuito abierto
(no conduce), y por encima de ella como un circuito cerrado con muy pequeña resistencia
eléctrica.
Debido a este comportamiento, se les suele denominar rectificadores, ya que son
dispositivos capaces de convertir una corriente alterna en corriente continua.
Características de los diodos
Corriente de conducción, corriente de saturación corriente zener y corriente de avalancha.
– Posee dos terminales (Ánodo y Cátodo).
– Polarización DIRECTA:
• Si Vd es > 0 voltios.
– Polarización INVERSA:
• Si Vd < 0 voltios.
• En Directa la corriente fluye con facilidad.
• En Inversa, al alcanzar la región de ruptura o zona de avalancha, el flujo de corriente es
elevado siempre y cuando no se exceda la potencia máxima de disipación.
• Designación característica:
– Vr: tensión inversa.
– If(av): corriente media directa.
– If(rms): corriente eficaz directa
– Vf: caída de tensión directa.

3. DIRECTA
El ánodo se conecta al positivo de la batería y el cátodo al negativo.
 El diodo conduce con una caída de tensión de 0,6 a 0,7V.
 El valor de la resistencia interna sería muy bajo.
 Se comporta como un interruptor cerrado.
INVERSA
El ánodo se conecta al negativo y el cátodo al positivo de la batería.
 El diodo no conduce y toda la tensión de la pila cae sobre él.
 Puede existir una corriente de fuga del orden de µA.
 El valor de la resistencia interna sería muy alto Se comporta como un interruptor
abierto
CIRCUITOS CON DIODOS
