Topologías de red: Bus, anillo, árbol, estrella y maya

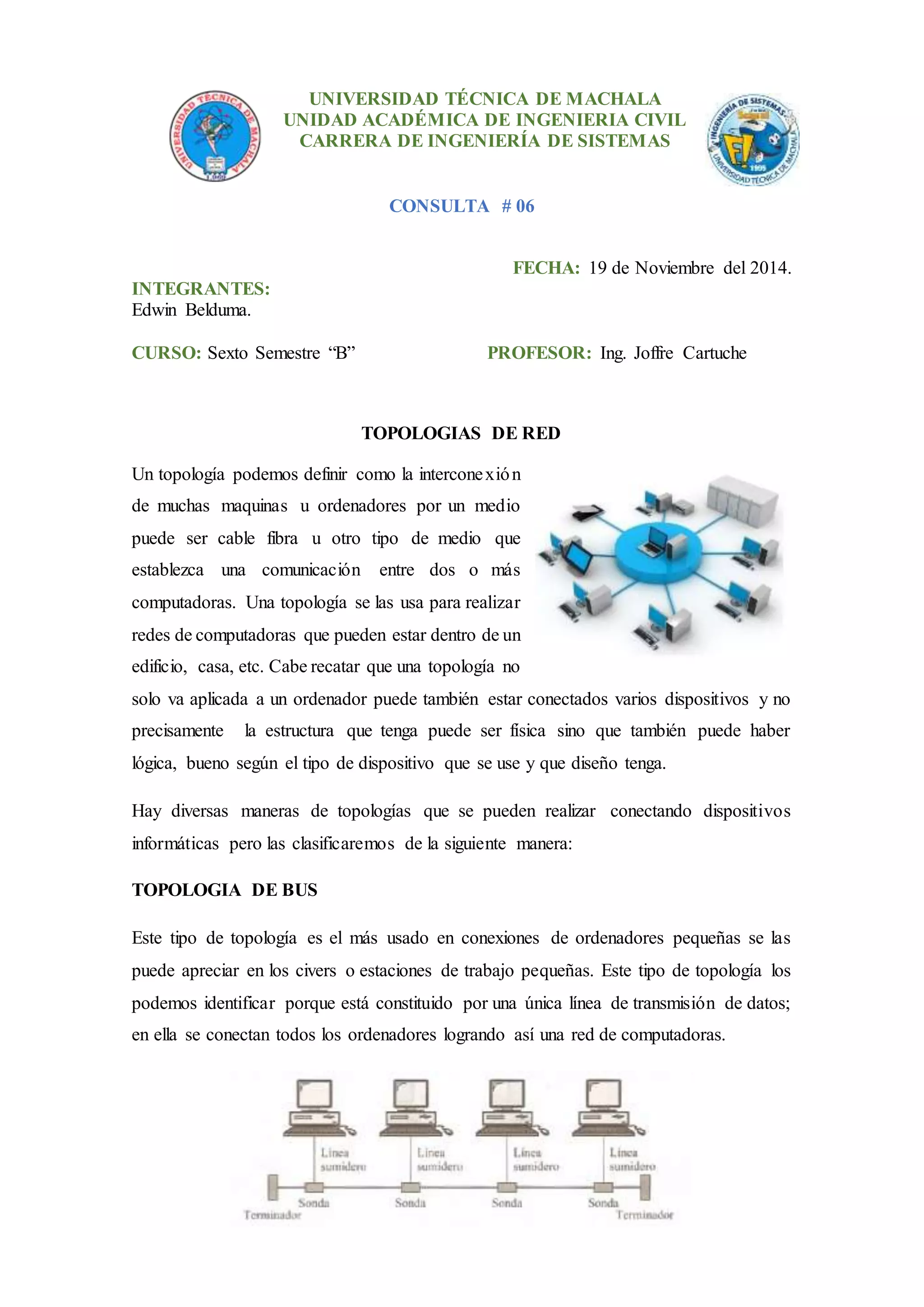

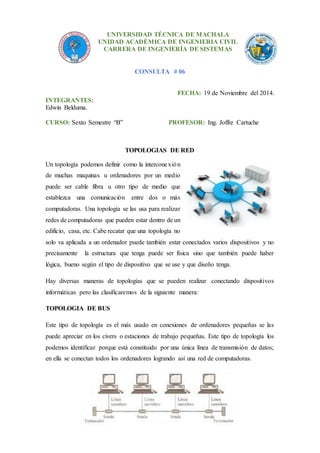

1. UNIVERSIDAD TÉCNICA DE MACHALA
UNIDAD ACADÉMICA DE INGENIERIA CIVIL
CARRERA DE INGENIERÍA DE SISTEMAS
CONSULTA # 06
FECHA: 19 de Noviembre del 2014.
INTEGRANTES:
Edwin Belduma.
CURSO: Sexto Semestre “B” PROFESOR: Ing. Joffre Cartuche
TOPOLOGIAS DE RED
Un topología podemos definir como la interconexión
de muchas maquinas u ordenadores por un medio
puede ser cable fibra u otro tipo de medio que
establezca una comunicación entre dos o más
computadoras. Una topología se las usa para realizar
redes de computadoras que pueden estar dentro de un
edificio, casa, etc. Cabe recatar que una topología no
solo va aplicada a un ordenador puede también estar conectados varios dispositivos y no
precisamente la estructura que tenga puede ser física sino que también puede haber
lógica, bueno según el tipo de dispositivo que se use y que diseño tenga.
Hay diversas maneras de topologías que se pueden realizar conectando dispositivos
informáticas pero las clasificaremos de la siguiente manera:
TOPOLOGIA DE BUS
Este tipo de topología es el más usado en conexiones de ordenadores pequeñas se las
puede apreciar en los civers o estaciones de trabajo pequeñas. Este tipo de topología los
podemos identificar porque está constituido por una única línea de transmisión de datos;
en ella se conectan todos los ordenadores logrando así una red de computadoras.
2. VENTAJAS
Facilidad de crear este tipo de red.
Puede crecer de manera muy rápida dependiendo los dispositivos.
DESVENTAJAS
Está muy limitada esto se puede dar cuando se tiene muchos dispositivos y la línea
de transmisión no es fuerte.
Si la línea de transmisión de daña esto afecta a todos los dispositivos que estén en
la red.
TOPOLOGIA ANILLO
Bueno como su nombre lo indica este tipo de topología se lo puede identificar por su
estructura en forma circular. En esta estructura las computadoras están conectadas entre
sí unas con otras formando un anillo.
VENTAJAS
Es fácil de aplicar este tipo de topología
DESVENTAJAS
Cualquier problema que se presente en la red afecta a todas las computadoras
conectadas.
TOPOLOGIA EN ARBOL
Tiene una estructura muy entendible la podemos
comparar con un árbol, ya que está compuesto por
varias ramas y un solo dispositivo que se lo denomina
padre el cual reparte la información hacia los hijos
formando así una jerarquía muy útil en ciertos casos.
3. VENTAJAS
Tiene puntos de conexión entre dispositivos individuales por lo que no todos los
dispositivos que conforman la red dependen de un solo punto.
DESVENTAJAS
En caso de que se dañe un punto padre o una ramificación de las cuales otras
dependan se perderá la conectividad.
TOPOLOGIA DE ESTRELLA
Como su nombre lo indica su estructura forma una
estrella puesto a que todos los dispositivos que se
encuentren en la red están conectados un solo punto o
nodo de conexión por lo que cada dispositivo se lo trata
de forma individual.
VENTAJAS
Gran ventaja en cuando a los problemas que puede ocurrir con cualquier
dispositivo conectado a la red, los demás no serán afectados.
DESVENTAJAS
Si el dispositivo que permite la conectividad al net falla todos los dispositivos se
verán en el problema.
TOPOLOGIA MAYA
Esta topología es poco aplicada a no ser que se requiera
una máxima conexión de los dispositivos informáticos
pero tiene desventajas en su uso, se lo puede identificar
por el hecho de que todos los dispositivos están
conectados por varios puntos o nodos no hay un solo
punto central si no que hay varios caminos en los que la
información puede ir.
4. VENTAJA
Ofrece una gran eficiencia en cuando a la transmisión de información por el hecho
de que hay varios caminos y mucha redundancia en da punto.
DESVENTAJA
Ofrece una baja calidad en cuanto a la gran cantidad de ordenadores conectados
por varios puntos y muchos caminos de red existentes.
