Descripción de maquinaria pesada

TRACTOR SOBRE ORUGAS
3
2
4
5

1

6
7
8

Jiménez Hernández cesar Alfonso

Página 1


DESCRIPCIÓN DE PARTES ESENCIALES DEL TRACTOR SOBRE
ORUGA

1. Cabina
2. Motor
3. Cilindro de elevación
4. Radiador
5. Hoja topadora
6. Rueda dentada
7. Oruga
8. Brazo de la hoja


Página 2

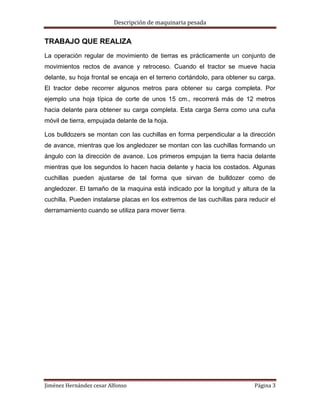

TRABAJO QUE REALIZA
La operación regular de movimiento de tierras es prácticamente un conjunto de
movimientos rectos de avance y retroceso. Cuando el tractor se mueve hacia
delante, su hoja frontal se encaja en el terreno cortándolo, para obtener su carga.
El tractor debe recorrer algunos metros para obtener su carga completa. Por
ejemplo una hoja típica de corte de unos 15 cm., recorrerá más de 12 metros
hacia delante para obtener su carga completa. Esta carga Serra como una cuña
móvil de tierra, empujada delante de la hoja.
Los bulldozers se montan con las cuchillas en forma perpendicular a la dirección
de avance, mientras que los angledozer se montan con las cuchillas formando un
ángulo con la dirección de avance. Los primeros empujan la tierra hacia delante
mientras que los segundos lo hacen hacia delante y hacia los costados. Algunas
cuchillas pueden ajustarse de tal forma que sirvan de bulldozer como de
angledozer. El tamaño de la maquina está indicado por la longitud y altura de la
cuchilla. Pueden instalarse placas en los extremos de las cuchillas para reducir el
derramamiento cuando se utiliza para mover tierra.


Página 3


CARGADOR FRONTAL

5
1

4

2

3

6


8

7

Página 4

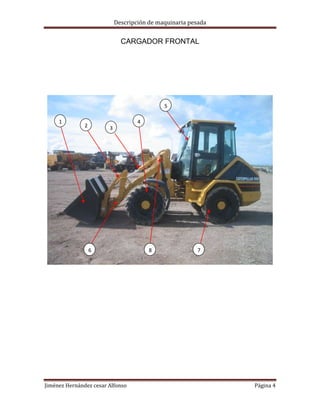

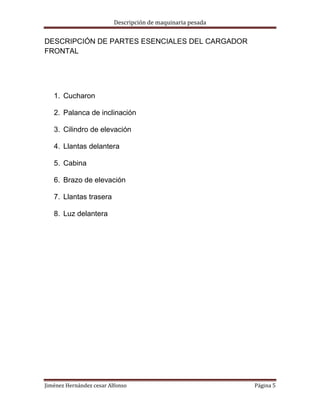

DESCRIPCIÓN DE PARTES ESENCIALES DEL CARGADOR
FRONTAL

1. Cucharon
2. Palanca de inclinación
3. Cilindro de elevación
4. Llantas delantera
5. Cabina
6. Brazo de elevación
7. Llantas trasera
8. Luz delantera


Página 5


TRABAJO QUE REALIZA
Los cargadores son equipos de carga, acarreo y eventualmente excavación en el
caso de acarreo solo se recomienda realizarlo en distancias cortas.
El uso de cargadores da soluciones modernas a un problema de acarreo y carga
de materiales, con la finalidad de reducir los costos y aumentar la producción. En
el caso de excavaciones con explosivos, la buena movilidad de este le permite
moverse fuera de la voladura rudamente y con seguridad; y antes de que el polvo
de la explosión se disipe, el cargador puede estar recogiendo la roca regada y
preparándose para la entrega del material.
Los cucharones del cargador frontal varia en tamaño desde 0.19 m3 hasta más de
19.1 m3 de capacidad, colmado. El tamaño del cucharon está estrictamente
relacionado con el tamaño de la máquina.
Pero más allá de todo, su uso frecuente son en: construcción de edificios, minería,
obras públicas como pueden ser carreteras, autopistas, túneles, presas hidráulicas
y otras actividades que implican el movimiento de tierra o roca en grandes
volúmenes y superficies.
Se construyen de diversos tipos: de tipo frontal, de tipo retroexcavadora, sobre
neumáticos, sobre orugas, etcétera.
Sirve para apartar objetos pesados del terreno de construcción y mover grandes
cantidades de material en poco tiempo.


Página 6


MOTONIVELADORA

3
2
1

6
4


5

Página 7

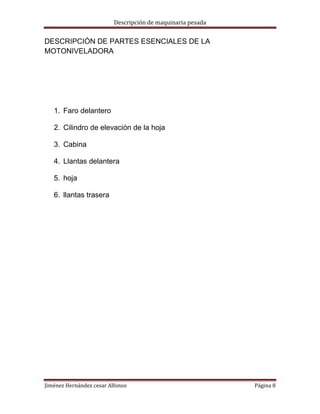

DESCRIPCIÓN DE PARTES ESENCIALES DE LA
MOTONIVELADORA

1. Faro delantero
2. Cilindro de elevación de la hoja
3. Cabina
4. Llantas delantera
5. hoja
6. llantas trasera


Página 8


TRABAJO QUE REALIZA
La Motoniveladora ha sido concebida especialmente para refinar la explanada, la
superficie de la sub-base en las carreteras, así como los desmontes y los rellenos,
para igualar taludes de las presas de tierra y conservar los caminos de arrastre de
obras. Se trata de una maquina de auto-desplazable que sustenta sobre sus dos o
tres ejes. Los grandes proyectos de carreteras de los últimos años han necesitado
maquinas mas pesadas y robustas, y la configuración con tres ejes ha demostrado
ser la necesaria para poder soportar el potente motor que llevan y proporcionar
mejor tracción, por lo que actualmente es el tipo de mayor aceptación.
Tienen la capacidad de imitar el trabajo de muchos tractores pero la diferencia
entre las motoniveladoras y los tractores radica en que ésta es un poco más frágil
ya que no tiene la capacidad de aplicar la misma potencia a la hora del corte que
es tractor si posee, por esto, las motoniveladoras son más utilizadas para terminar
un trabajo de precisión que en el campo. Sus trabajos más habituales son: el
extendido y la posterior nivelación de una hilera de algún material descargado por
camiones, el reperfilado de taludes, el refino de explanadas, La excavación, el re
perfilado y posterior conservación de las cunetas que poseen las tierras.


Página 9

COMPACTADOR

1

2

3

6

7

4
5


Página 10

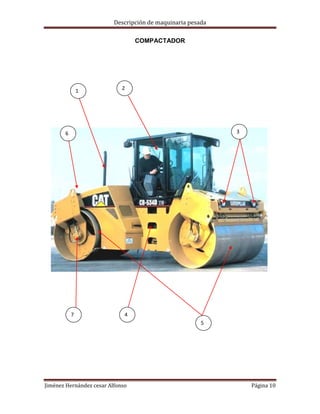

DESCRIPCIÓN DE PARTES ESENCIALES DEL COMPACTADOR

1. Escape de turbina
2. Cabina
3. Faros delantero
4. Ubicación de motor
5. Rodillos vibratorios
6. Enfriador del sistema hidráulico
7. Motor del sistema vibratorio


Página 11


TRABAJO QUE REALIZA
Está compuesto por un cilindro metálico vibratorio liso (con o sin tracción) que
actuará como elemento de compactación y dos neumáticos traseros de tracción.
Pueden usarse para la compactación de todo tipo de capas de cimiento, núcleo,
explanada y firme, teniendo una mejor adaptación a la compactación de suelos no
cohesivos, donde el efecto de la vibración posibilita una mejor acomodación de los
elementos granulares. Compactador vibratorio bicilíndrico (o tándem) Está
compuesto por dos cilindros metálicos vibratorios lisos (con tracción) que actúan
de compactación.
Pueden usarse para la densificación de todo tipo de capas de firme y/o
explanadas bien graduadas, aunque generalmente son usados para la
compactación y el acabado de capas asfálticas.


Página 12

PETROLIZADORA
3

1
2

6
4


5

Página 13

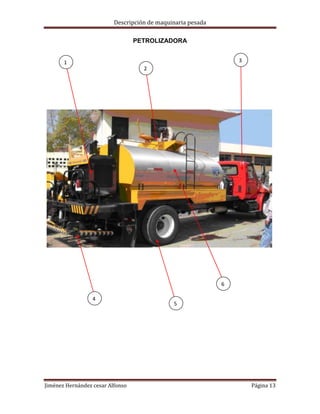

DESCRIPCIÓN DE PARTES ESENCIALES DE PETROLIZADOR

1. Sistema de calentamiento
2. Orificio para mantenimiento y llenado de producto
3. Cabina
4. Barra de riego hidráulico
5. Llantas
6. Tanque


Página 14

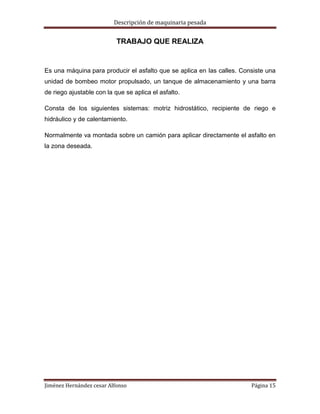

TRABAJO QUE REALIZA

Es una máquina para producir el asfalto que se aplica en las calles. Consiste una
unidad de bombeo motor propulsado, un tanque de almacenamiento y una barra
de riego ajustable con la que se aplica el asfalto.
Consta de los siguientes sistemas: motriz hidrostático, recipiente de riego e
hidráulico y de calentamiento.
Normalmente va montada sobre un camión para aplicar directamente el asfalto en
la zona deseada.


Página 15
