428 e español

Retropala ®

428E

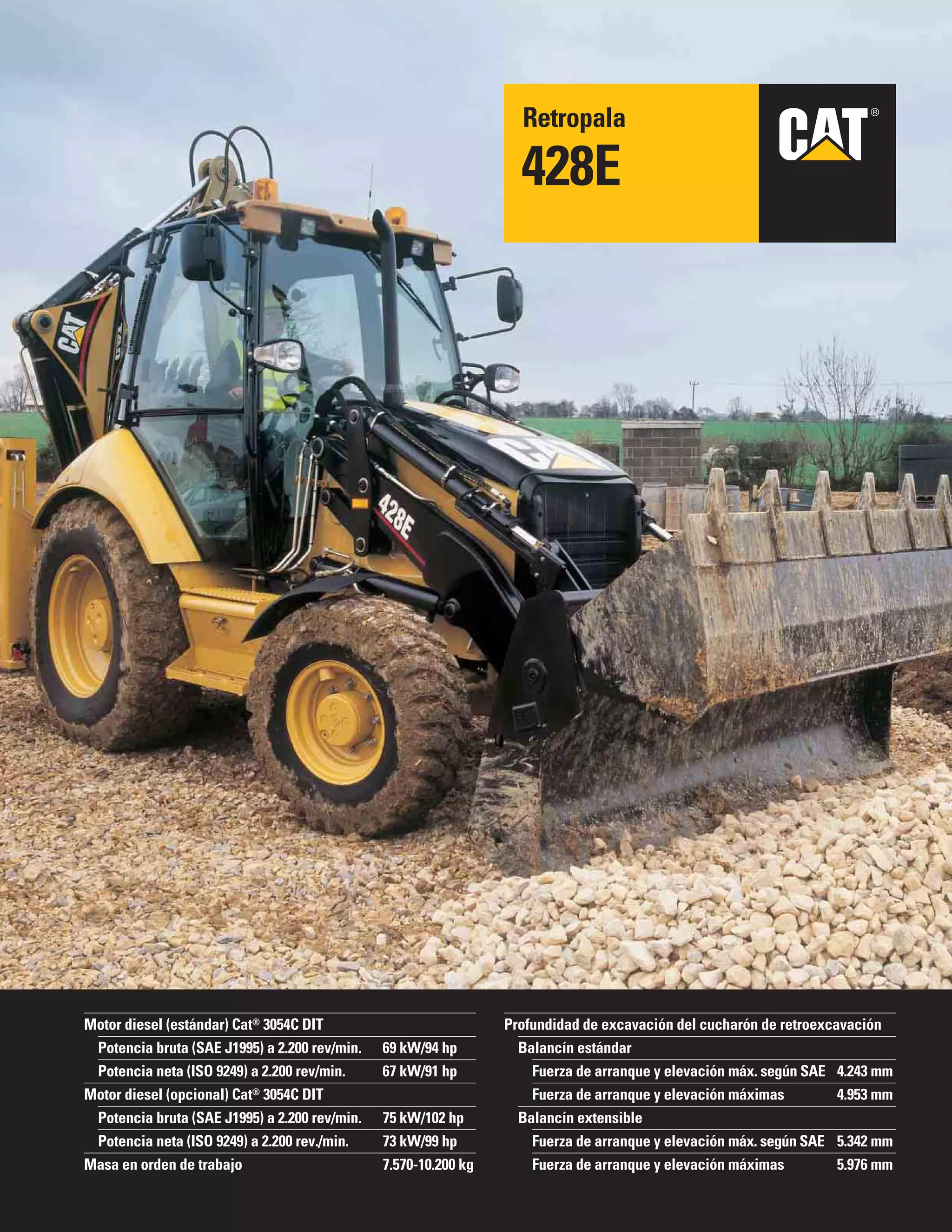

Motor diesel (estándar) Cat® 3054C DIT Profundidad de excavación del cucharón de retroexcavación
Potencia bruta (SAE J1995) a 2.200 rev/min. 69 kW/94 hp Balancín estándar
Potencia neta (ISO 9249) a 2.200 rev/min. 67 kW/91 hp Fuerza de arranque y elevación máx. según SAE 4.243 mm
Motor diesel (opcional) Cat® 3054C DIT Fuerza de arranque y elevación máximas 4.953 mm
Potencia bruta (SAE J1995) a 2.200 rev/min. 75 kW/102 hp Balancín extensible
Potencia neta (ISO 9249) a 2.200 rev./min. 73 kW/99 hp Fuerza de arranque y elevación máx. según SAE 5.342 mm
Masa en orden de trabajo 7.570-10.200 kg Fuerza de arranque y elevación máximas 5.976 mm

Retropala Cat® 428E

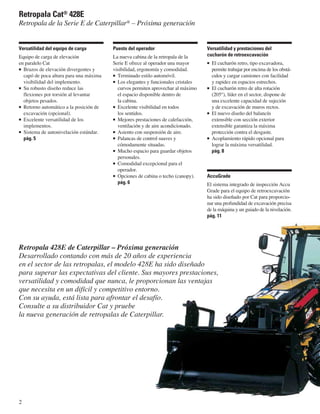

Retropala de la Serie E de Caterpillar® – Próxima generación

Versatilidad del equipo de carga Puesto del operador Versatilidad y prestaciones del
Equipo de carga de elevación La nueva cabina de la retropala de la cucharón de retroexcavación
en paralelo Cat Serie E ofrece al operador una mayor El cucharón retro, tipo excavadora,
Brazos de elevación divergentes y visibilidad, ergonomía y comodidad. permite trabajar por encima de los obstá-
capó de poca altura para una máxima Terminado estilo automóvil. culos y cargar camiones con facilidad
visibilidad del implemento. Los elegantes y funcionales cristales y rapidez en espacios estrechos.
Su robusto diseño reduce las curvos permiten aprovechar al máximo El cucharón retro de alta rotación
flexiones por torsión al levantar el espacio disponible dentro de (205°), líder en el sector, dispone de
objetos pesados. la cabina. una excelente capacidad de sujeción
Retorno automático a la posición de Excelente visibilidad en todos y de excavación de muros rectos.
excavación (opcional). los sentidos. El nuevo diseño del balancín
Excelente versatilidad de los Mejores prestaciones de calefacción, extensible con sección exterior
implementos. ventilación y de aire acondicionado. extensible garantiza la máxima
Sistema de autonivelación estándar. Asiento con suspensión de aire. protección contra el desgaste.
pág. 5 Palancas de control suaves y Acoplamiento rápido opcional para
cómodamente situadas. lograr la máxima versatilidad.
Mucho espacio para guardar objetos pág. 8
personales.
Comodidad excepcional para el
operador.
Opciones de cabina o techo (canopy). AccuGrade
pág. 6 El sistema integrado de inspección Accu
Grade para el equipo de retroexcavación
ha sido diseñado por Cat para proporcio-
nar una profundidad de excavación precisa
de la máquina y un guiado de la nivelación.
pág. 11

Retropala 428E de Caterpillar – Próxima generación
Desarrollado contando con más de 20 años de experiencia
en el sector de las retropalas, el modelo 428E ha sido diseñado
para superar las expectativas del cliente. Sus mayores prestaciones,
versatilidad y comodidad que nunca, le proporcionan las ventajas
que necesita en un difícil y competitivo entorno.
Con su ayuda, está lista para afrontar el desafío.
Consulte a su distribuidor Cat y pruebe
la nueva generación de retropalas de Caterpillar.

2

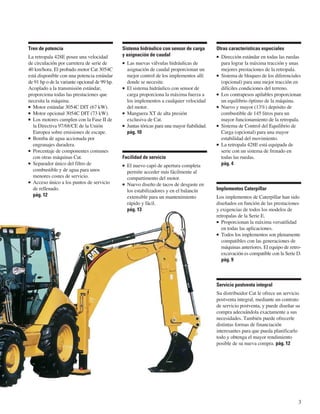

Tren de potencia Sistema hidráulico con sensor de carga Otras características especiales
La retropala 428E posee una velocidad y asignación de caudal Dirección estándar en todas las ruedas
de circulación por carretera de serie de Las nuevas válvulas hidráulicas de para lograr la máxima tracción y unas
40 km/hora. El probado motor Cat 3054C asignación de caudal proporcionan un mejores prestaciones de la retropala.
está disponible con una potencia estándar mejor control de los implementos allí Sistema de bloqueo de los diferenciales
de 91 hp o de la variante opcional de 99 hp. donde se necesite. (opcional) para una mejor tracción en
Acoplado a la transmisión estándar, El sistema hidráulico con sensor de difíciles condiciones del terreno.
proporciona todas las prestaciones que carga proporciona la máxima fuerza a Los contrapesos apilables proporcionan
necesita la máquina. los implementos a cualquier velocidad un equilibrio óptimo de la máquina.
Motor estándar 3054C DIT (67 kW). del motor. Nuevo y mayor (13%) depósito de
Motor opcional 3054C DIT (73 kW). Manguera XT de alta presión combustible de 145 litros para un
Los motores cumplen con la Fase II de exclusiva de Cat. mayor funcionamiento de la retropala.
la Directiva 97/68/CE de la Unión Juntas tóricas para una mayor fiabilidad. Sistema de Control del Equilibrio de
Europea sobre emisiones de escape. pág. 10 Carga (opcional) para una mayor
Bomba de agua accionada por estabilidad del movimiento.
engranajes duradera. La retropala 428E está equipada de
Porcentaje de componentes comunes serie con un sistema de frenado en
con otras máquinas Cat. Facilidad de servicio todas las ruedas.
Separador único del filtro de El nuevo capó de apertura completa pág. 4
combustible y de agua para unos permite acceder más fácilmente al
menores costes de servicio. compartimento del motor.

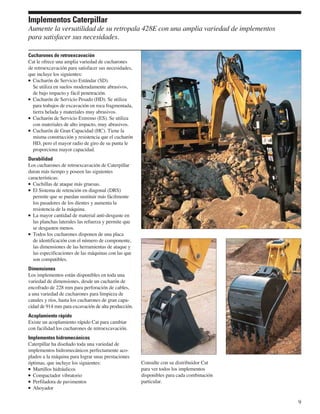

Acceso único a los puntos de servicio Nuevo diseño de tacos de desgaste en
de rellenado. los estabilizadores y en el balancín Implementos Caterpillar
pág. 12 extensible para un mantenimiento Los implementos de Caterpillar han sido
rápido y fácil. diseñados en función de las prestaciones
pág. 13 y exigencias de todos los modelos de
retropalas de la Serie E.
Proporcionan la máxima versatilidad
en todas las aplicaciones.
Todos los implementos son plenamente
compatibles con las generaciones de
máquinas anteriores. El equipo de retro-
excavación es compatible con la Serie D.
pág. 9

Servicio postventa integral
Su distribuidor Cat le ofrece un servicio
postventa integral, mediante un contrato
de servicio postventa, y puede diseñar su
compra adecuándola exactamente a sus
necesidades. También puede ofrecerle
distintas formas de financiación
interesantes para que pueda planificarlo
todo y obtenga el mayor rendimiento
posible de su nueva compra. pág. 12

3

Características
La retropala 428E dispone de los últimos avances pensados para el cliente.

Menores costes de operación
Se ha mejorado el ajuste de los tacos de desgaste del estabilizador y del
balancín extensible. Este ajuste externo garantiza un mantenimiento fácil
del estabilizador y del balancín extensible, con lo que se generan menores
costes de operación. Ello a su vez se traduce en un menor tiempo de
inactividad de la máquina y una mayor comodidad para el operador.

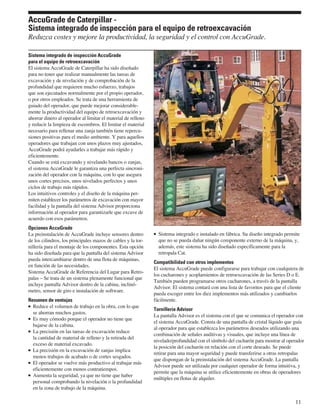

Sistema integrado de inspección AccuGrade
para el equipo de retroexcavación
Este sistema de guiado del operador ha sido diseñado exclusivamente
por Caterpillar. Permite realizar trabajos de excavación y de nivelación
mediante parámetros establecidos por el operador y reduce la necesidad
de acometer estas tareas manualmente, además de ahorrar numerosos
costes por la utilización de demasiado material de llenado y la retirada
de escombros. Está disponible como opción de preinstalación o básica.
Se trata de una importante herramienta a la hora de acometer trabajos
de excavación de zanjas precisos.
Mejor distribución del peso
La retropala 428E ha sido diseñada con una mejor distribución del peso.
Este nuevo diseño, unido a una pequeña mayor distancia entre los ejes
de las ruedas, garantiza una manipulación y equilibrio óptimos, sobre
todo cuando la máquina circula por carretera. Ello se consigue sin que
se produzca pérdidas en el círculo de giro.
Cambiador de la disposición de los mandos
La retropala 428E dispone de un cambiador de la disposición de los
mandos opcional, que permite que los operadores puedan escoger entre
la disposición de equipo de retroexcavación ISO o X. También hay
disponibles en fábrica cambiadores de excavadoras según la norma
SAE, por lo que la 428E se adaptará a cualquier tipo de operador.
Nuevo depósito de combustible de 145 litros
En respuesta a las necesidades de los clientes, Cat ha ampliado el
depósito de combustible en más de un 13% hasta llegar a 145 litros.
Unido al eficiente motor y sistema hidráulico Cat, se garantizan períodos
más largos entre repostados y menores molestias para el operador.
Sistema de inmovilización Caterpillar
El robo de maquinaria tiene serias repercusiones para su negocio
como la pérdida de beneficios, los más elevados costes del seguro y realizadas. Este sistema permite a su propietario saber
mayores molestias. El nuevo Sistema de inmovilización Cat consiste dónde está la máquina en todo momento y que pueda
en un sistema inmovilizador del motor diesel, diseñado para evitar programarse por adelantado el mantenimiento preventivo.
los robos. Este sistema cumple con la aprobación del centro Thatcham Se trata de una valiosa herramienta, sobre todo en flotas
y los requisitos de plazos de ataque del Grupo de acción contra el de alquiler.
robo en fábricas (PTAG), y algunas compañías aseguradoras podrían
Revestimiento de deposición electrolítica
disponer de descuentos en la prima (consulte a su distribuidor Cat
La retropala 428E dispone de un revestimiento de
para mayor información). El sistema utiliza la misma llave pero se
deposición electrolítica, que sella totalmente todos los
puede desactivar fácilmente oprimiendo una tecla.
componentes metálicos de la máquina y evita en gran
Sistema de Transmisión de Datos Cat medida que se dañen o corroan. Unido a la capa final
Se trata de un sistema de localización e información por satélite de poliuretano de altos sólidos, su 428E mantendrá su
disponible para la retropala 428E. La versión PL121 SR permite hermosos aspecto durante más tiempo, garantizándole
localizar la máquina y obtener información sobre las horas de trabajo un precio de reventa más elevado.

4

Equipo de carga
El equipo de carga de autonivelación de la retropala 428E le ofrece ahora mayores
prestaciones que nunca.

Mayores prestaciones del equipo de carga Sistema del Equilibrio de Carga
El nuevo equipo de carga de elevación en paralelo de la retro- El probado sistema de Equilibrio de Carga Caterpillar es un
pala 428E le ofrece un 13% más de capacidad de elevación de diseño opcional que amortigua las sacudidas y rebotes de la
toda su altura y mayor fuerza de arranque, con lo que aumenta máquina en cualquier aplicación, incluida la de carga y transporte,
la potencia y la productividad de la máquina. Según las necesi- o en el simple desplazamiento de la máquina dentro de la propia
dades, la Retropala 428E puede equiparse con cucharón de Uso obra. Un acumulador funciona como amortiguador para reducir
General (U.G.) o con el cucharón de Usos Múltiples (U.M.). las sacudidas de la máquina y poder circular con suavidad en un
La visibilidad de este implemento es excelente gracias a la terreno accidentado. El sistema se conecta fácilmente mediante
estrecha inclinación del capó y a los brazos de elevación diver- un interruptor situado en la consola frontal.
gentes que permiten ver con claridad las cuchillas del cucharón.
Retorno automático a la posición de excavación
El gran tubo de par proporciona la resistencia a la torsión
La retropala 428E dispone de un sistema opcional de retorno
necesaria cuando el cucharón de carga recoge objetos pesados
automático a la posición de excavación. Este sistema reduce
de forma irregular o al nivelar el terreno.
los tiempos de ciclo de carga devolviendo automáticamente el
cucharón a la posición de excavación mediante un fácil movi-
miento de palanca. Cuando el cucharón de carga se encuentra a
nivel del suelo, su ángulo se coloca para la siguiente carga o corte.

5

Puesto del operador

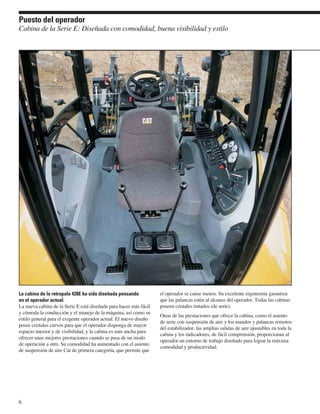

Cabina de la Serie E: Diseñada con comodidad, buena visibilidad y estilo

La cabina de la retropala 428E ha sido diseñada pensando el operador se canse menos. Su excelente ergonomía garantiza
en el operador actual. que las palancas estén al alcance del operador. Todas las cabinas
La nueva cabina de la Serie E está diseñada para hacer más fácil poseen cristales tintados (de serie).
y cómoda la conducción y el manejo de la máquina, así como su
Otras de las prestaciones que ofrece la cabina, como el asiento
estilo general para el exigente operador actual. El nuevo diseño
de serie con suspensión de aire y los mandos y palancas remotos
posee cristales curvos para que el operador disponga de mayor
del estabilizador, las amplias salidas de aire ajustables en toda la
espacio interior y de visibilidad, y la cabina es más ancha para
cabina y los indicadores, de fácil comprensión, proporcionan al
ofrecer unas mejores prestaciones cuando se pasa de un modo
operador un entorno de trabajo diseñado para lograr la máxima
de operación a otro. Su comodidad ha aumentado con el asiento
comodidad y productividad.
de suspensión de aire Cat de primera categoría, que permite que

6

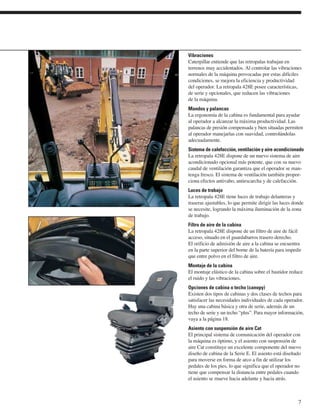

Vibraciones
Caterpillar entiende que las retropalas trabajan en
terrenos muy accidentados. Al controlar las vibraciones
normales de la máquina provocadas por estas difíciles
condiciones, se mejora la eficiencia y productividad
del operador. La retropala 428E posee características,
de serie y opcionales, que reducen las vibraciones
de la máquina.
Mandos y palancas
La ergonomía de la cabina es fundamental para ayudar
al operador a alcanzar la máxima productividad. Las
palancas de presión compensada y bien situadas permiten
al operador manejarlas con suavidad, controlándolas
adecuadamente.
Sistema de calefacción, ventilación y aire acondicionado
La retropala 428E dispone de un nuevo sistema de aire
acondicionado opcional más potente, que con su nuevo
caudal de ventilación garantiza que el operador se man-
tenga fresco. El sistema de ventilación también propor-
ciona efectos antivaho, antiescarcha y de calefacción.
Luces de trabajo
La retropala 428E tiene luces de trabajo delanteras y
traseras ajustables, lo que permite dirigir las luces donde
se necesite, logrando la máxima iluminación de la zona
de trabajo.
Filtro de aire de la cabina
La retropala 428E dispone de un filtro de aire de fácil
acceso, situado en el guardabarros trasero derecho.
El orificio de admisión de aire a la cabina se encuentra
en la parte superior del borne de la batería para impedir
que entre polvo en el filtro de aire.
Montaje de la cabina
El montaje elástico de la cabina sobre el bastidor reduce
el ruido y las vibraciones.
Opciones de cabina o techo (canopy)
Existen dos tipos de cabinas y dos clases de techos para
satisfacer las necesidades individuales de cada operador.
Hay una cabina básica y otra de serie, además de un
techo de serie y un techo “plus”. Para mayor información,
vaya a la página 18.
Asiento con suspensión de aire Cat
El principal sistema de comunicación del operador con
la máquina es óptimo, y el asiento con suspensión de
aire Cat constituye un excelente componente del nuevo
diseño de cabina de la Serie E. El asiento está diseñado
para moverse en forma de arco a fin de utilizar los
pedales de los pies, lo que significa que el operador no
tiene que compensar la distancia entre pedales cuando
el asiento se mueve hacia adelante y hacia atrás.

7

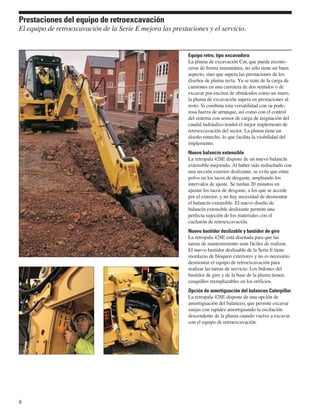

Prestaciones del equipo de retroexcavación
El equipo de retroexcavación de la Serie E mejora las prestaciones y el servicio.

Equipo retro, tipo excavadora
La pluma de excavación Cat, que puede recono-
cerse de forma instantánea, no sólo tiene un buen
aspecto, sino que supera las prestaciones de los
diseños de pluma recta. Ya se trate de la carga de
camiones en una carretera de dos sentidos o de
excavar por encima de obstáculos como un muro,
la pluma de excavación supera en prestaciones al
resto. Si combina esta versatilidad con su pode-
rosa fuerza de arranque, así como con el control
del sistema con sensor de carga de asignación del
caudal hidráulico tendrá el mejor implemento de
retroexcavación del sector. La pluma tiene un
diseño estrecho, lo que facilita la visibilidad del
implemento.
Nuevo balancín extensible
La retropala 428E dispone de un nuevo balancín
extensible mejorado. Al haber sido rediseñado con
una sección exterior deslizante, se evita que entre
polvo en los tacos de desgaste, ampliando los
intervalos de ajuste. Se tardan 20 minutos en
ajustar los tacos de desgaste, a los que se accede
por el exterior, y no hay necesidad de desmontar
el balancín extensible. El nuevo diseño de
balancín extensible deslizante permite una
perfecta sujeción de los materiales con el
cucharón de retroexcavación.
Nuevo bastidor deslizable y bastidor de giro
La retropala 428E está diseñada para que las
tareas de mantenimiento sean fáciles de realizar.
El nuevo bastidor deslizable de la Serie E tiene
mordazas de bloqueo exteriores y no es necesario
desmontar el equipo de retroexcavación para
realizar las tareas de servicio. Los bulones del
bastidor de giro y de la base de la pluma tienen
casquillos reemplazables en los orificios.
Opción de amortiguación del balanceo Caterpillar
La retropala 428E dispone de una opción de
amortiguación del balanceo, que permite excavar
zanjas con rapidez amortiguando la oscilación
descendente de la pluma cuando vuelve a excavar
con el equipo de retroexcavación.

8

Implementos Caterpillar
Aumente la versatilidad de su retropala 428E con una amplia variedad de implementos
para satisfacer sus necesidades.

Cucharones de retroexcavación
Cat le ofrece una amplia variedad de cucharones
de retroexcavación para satisfacer sus necesidades,
que incluye los siguientes:
Cucharón de Servicio Estándar (SD).
Se utiliza en suelos moderadamente abrasivos,
de bajo impacto y fácil penetración.
Cucharón de Servicio Pesado (HD). Se utiliza
para trabajos de excavación en roca fragmentada,
tierra helada y materiales muy abrasivos.
Cucharón de Servicio Extremo (ES). Se utiliza
con materiales de alto impacto, muy abrasivos.
Cucharón de Gran Capacidad (HC). Tiene la
misma construcción y resistencia que el cucharón
HD, pero el mayor radio de giro de su punta le
proporciona mayor capacidad.
Durabilidad
Los cucharones de retroexcavación de Caterpillar
duran más tiempo y poseen las siguientes
características:
Cuchillas de ataque más gruesas.
El Sistema de retención en diagonal (DRS)
permite que se puedan sustituir más fácilmente
los pasadores de los dientes y aumenta la
resistencia de la máquina.
La mayor cantidad de material anti-desgaste en
las planchas laterales las refuerza y permite que
se desgasten menos.
Todos los cucharones disponen de una placa
de identificación con el número de componente,
las dimensiones de las herramientas de ataque y
las especificaciones de las máquinas con las que
son compatibles.
Dimensiones
Los implementos están disponibles en toda una
variedad de dimensiones, desde un cucharón de
encofrado de 228 mm para perforación de cables,
a una variedad de cucharones para limpieza de
canales y ríos, hasta los cucharones de gran capa-
cidad de 914 mm para excavación de alta producción.
Acoplamiento rápido
Existe un acoplamiento rápido Cat para cambiar
con facilidad los cucharones de retroexcavación.
Implementos hidromecánicos
Caterpillar ha diseñado toda una variedad de
implementos hidromecánicos perfectamente aco-
plados a la máquina para lograr unas prestaciones
óptimas, que incluye los siguientes: Consulte con su distribuidor Cat
Martillos hidráulicos para ver todos los implementos
Compactador vibratorio disponibles para cada combinación
Perfiladora de pavimentos particular.
Ahoyador

9

Sistema hidráulico
El nuevo sistema hidráulico de asignación de caudal permite controlar mejor la retropala 428E.

Prestaciones del sistema hidráulico
Es raro que usted trabaje al 100% de su capacidad todo
el tiempo, así que ¿por qué debería funcionar la máquina
a plena potencia, utilizando más combustible, generando
más ruido y desgastándola más? La retropala 428E
dispone de un sistema hidráulico de centro cerrado con
sensor de carga, que acopla perfectamente la potencia y
el caudal a la demanda que necesitan los implementos.
Así que aunque trabaje en el modo de excavación de
zanjas de alta producción o esté excavando suavemente
alrededor de los servicios, usted tiene el control.
En aplicaciones como carga y acarreo, la velocidad es
importante. El sistema liberará el caudal necesario para
realizar el trabajo rápida y eficazmente.
Como no hay apenas demanda en el sistema a menos
que se necesite, se producen menos pérdidas de poten-
cias parásitas y la máquina dispone de mayor potencia
para la tracción, es decir, para cargar y circular por
carretera.
Nuevas válvulas de asignación de caudal
La retropala 428E también está equipada con nuevas
válvulas hidráulicas de asignación de caudal, que garan-
tizan que llegue el caudal de aceite necesario a los cilin-
dros del implemento, lo que permite controlarlo mejor y
evita su escasez cuando se trabaja con múltiples funciones,
como las tareas de nivelación con el implemento de
retroexcavación.
Tornillería
La retropala 428E está equipada con una bomba de
pistones de caudal variable extremadamente eficiente,
con mangueras XT Cat y juntas tóricas, que garantizan
la robustez del sistema. La manguera está hecha de
cuatro capas de alambre superpuestas dispuestas en
espiral, por lo que dura más tiempo y se evitan daños
a consecuencia de las subidas bruscas de presión y a
la impulsión hidráulica.

10

AccuGrade de Caterpillar -
Sistema integrado de inspección para el equipo de retroexcavación
Reduzca costes y mejore la productividad, la seguridad y el control con AccuGrade.

Sistema integrado de inspección AccuGrade
para el equipo de retroexcavación
El sistema AccuGrade de Caterpillar ha sido diseñado
para no tener que realizar manualmente las tareas de
excavación y de nivelación y de comprobación de la
profundidad que requieren mucho esfuerzo, trabajos
que son ejecutados normalmente por el propio operador,
o por otros empleados. Se trata de una herramienta de
guiado del operador, que puede mejorar considerable-
mente la productividad del equipo de retroexcavación y
ahorrar dinero al operador al limitar el material de relleno
y reducir la limpieza de escombros. El limitar el material
necesario para rellenar una zanja también tiene repercu-
siones positivas para el medio ambiente. Y para aquellos
operadores que trabajan con unos plazos muy ajustados,
AccuGrade podrá ayudarles a trabajar más rápido y
eficientemente.
Cuando se está excavando y nivelando bancos o zanjas,
el sistema AccuGrade le garantiza una perfecta sincroni-
zación del operador con la máquina, con lo que asegura
unos cortes precisos, unos nivelados perfectos y unos
ciclos de trabajo más rápidos.
Los intuitivos controles y el diseño de la máquina per-
miten establecer los parámetros de excavación con mayor
facilidad y la pantalla del sistema Advisor proporciona
información al operador para garantizarle que excave de
acuerdo con esos parámetros.
Opciones AccuGrade
La preinstalación de AccuGrade incluye sensores dentro Sistema integrado e instalado en fábrica. Su diseño integrado permite
de los cilindros, los principales mazos de cables y la tor- que no se pueda dañar ningún componente externo de la máquina, y,
nillería para el montaje de los componentes. Esta opción además, este sistema ha sido diseñado específicamente para la
ha sido diseñada para que la pantalla del sistema Advisor retropala Cat.
pueda intercambiarse dentro de una flota de máquinas,
Compatibilidad con otros implementos
en función de las necesidades.
El sistema AccuGrade puede configurarse para trabajar con cualquiera de
Sistema AccuGrade de Referencia del Lugar para Retro-
los cucharones y acoplamientos de retroexcavación de las Series D o E.
palas – Se trata de un sistema plenamente funcional que
También pueden programarse otros cucharones, a través de la pantalla
incluye pantalla Advisor dentro de la cabina, inclinó-
Advisor. El sistema contará con una lista de favoritos para que el cliente
metro, sensor de giro e instalación de software.
pueda escoger entre los diez implementos más utilizados y cambiarlos
Resumen de ventajas fácilmente.
Reduce el volumen de trabajo en la obra, con lo que
Tornillería Advisor
se ahorran muchos gastos.
La pantalla Advisor es el sistema con el que se comunica el operador con
Es muy cómodo porque el operador no tiene que
el sistema AccuGrade. Consta de una pantalla de cristal líquido que guía
bajarse de la cabina.
al operador para que establezca los parámetros deseados utilizando una
La precisión en las tareas de excavación reduce
combinación de señales auditivas y visuales, que incluye una línea de
la cantidad de material de relleno y la retirada del
nivelado/profundidad con el símbolo del cucharón para mostrar al operador
exceso de material excavado.
la posición del cucharón en relación con el corte deseado. Se puede
La precisión en la excavación de zanjas implica
retirar para una mayor seguridad y puede transferirse a otras retropalas
menos trabajos de acabado o de cortes sesgados.
que dispongan de la preinstalación del sistema AccuGrade. La pantalla
El operador se vuelve más productivo al trabajar más
Advisor puede ser utilizada por cualquier operador de forma intuitiva, y
eficientemente con menos contratiempos.
permite que la máquina se utilice eficientemente en obras de operadores
Aumenta la seguridad, ya que no tiene que haber
múltiples en flotas de alquiler.
personal comprobando la nivelación o la profundidad
en la zona de trabajo de la máquina.

11

Tren de Potencia
La retropala 428E viaja a una velocidad estándar de 40 km/hora, lo que implica menos tiempo
en la carretera y más tiempo en la obra.
Motor Caterpillar 3054C
La retropala 428E está disponible o bien con el motor estándar
3054C DIT de 67 kW, o bien con el motor opcional 3054C DIT,
de 73 kW. Se trata de motores de cuatro tiempos y 4 cilindros, de
inyección directa, equipados de serie con un sistema de ayuda al
arranque mediante bujías de precalentado que facilitan el arranque
del motor a temperaturas frías, y concretamente a temperaturas
inferiores a 26°C. El motor está equipado también con una bomba Opción de refrigeración para climas cálidos
de agua accionada por engranajes de mayor seguridad para que dure La retropala 428E dispone de un sistema de refrigeración
más tiempo. Todos los motores de las retropalas Caterpillar cumplen del motor para climas cálidos, que permite a la máquina
con la Fase II de la Directiva 97/68/CE sobre emisiones de escape. trabajar a temperaturas de hasta 50°C.
Transmisión estándar de 40 km/hora Filtro de aire
La retropala 428E está equipada con una transmisión estándar de El filtro de aire seco de sellado axial con función de
40 km/hora, con lo que dispone de mayor velocidad para circular por eyección automática integrada de polvo proporciona una
carretera y más separación entre velocidades. Utiliza un sistema de separación previa más eficiente. Los filtros enrollados
engranaje constante, sincronizado de cuatro velocidades. La palanca permiten el flujo rectilíneo y constante del aire y necesitan
de marcha adelante y marcha atrás está situada en la columna de poco espacio para su instalación.
dirección para facilitar los cambios de dirección sobre la marcha,
y el cambio de marchas se realiza con una palanca montada en el suelo.
Ejes y frenos
El nuevo eje trasero de Caterpillar es hermético y dispone de un la máquina trabajar en las condiciones más duras.
sistema de frenado de discos múltiples Kevlar, bañados en aceite. Dispone de un doble pedal de freno para un frenado
Este sistema está bañado en aceite, es autoajustable y permite a fraccionado en curvas estrechas.

Servicio postventa integral
Menores costes de operación con los excelentes servicios y opciones de
su distribuidor Cat
Financiación
¿Ha consultado con su distribuidor Cat la gama de opciones
disponibles para financiar su máquina? Le pueden ofrecer
distintas atractivas modalidades de financiación adaptadas a
sus necesidades.
Elección de la máquina
Su distribuidor Cat puede ayudarle a tomar una decisión
sobre la compra de una máquina, basándose en sus necesidades
así como a reducir al mínimo sus costes de operación. ¿Es la
máquina que tiene en mente la mejor para realizar su trabajo,
o podría realizarse mejor con otros implementos?
Técnicas de funcionamiento
Su distribuidor Cat pueden asesorarle sobre técnicas de
funcionamiento para que su máquina se use y desgaste menos,
Contratos de servicio postventa
saque el mayor provecho de la productividad y tenga
Su distribuidor Cat le ofrecer toda una variedad de contratos de
menores costes de operación y mantenimiento.
servicio postventa adaptados a su presupuesto y a sus necesidades.
Los distribuidores Cat pueden ofrecerle distintas opciones desde Componentes reconstruidos
un mantenimiento preventivo completo con un paquete S.O.S. En ocasiones, el modo más eficaz de reparar una máquina
hasta un contrato de servicio postventa de componentes únicamente. es utilizando componentes reconstruidos. Estos componentes
Proteja su valiosa inversión y averigüe cuáles son sus gastos se reconstruyen con las especificaciones originales en una
mensuales para que su negocio marche mejor. instalación de reconstrucción Cat, utilizando repuestos
originales y personal técnico cualificado. Las piezas recon-
struidas tienen una garantía de un año.
12

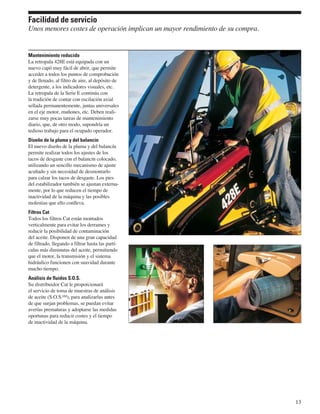

Facilidad de servicio
Unos menores costes de operación implican un mayor rendimiento de su compra.

Mantenimiento reducido
La retropala 428E está equipada con un
nuevo capó muy fácil de abrir, que permite
acceder a todos los puntos de comprobación
y de llenado, al filtro de aire, al depósito de
detergente, a los indicadores visuales, etc.
La retropala de la Serie E continúa con
la tradición de contar con oscilación axial
sellada permanentemente, juntas universales
en el eje motor, muñones, etc. Deben reali-
zarse muy pocas tareas de mantenimiento
diario, que, de otro modo, supondría un
tedioso trabajo para el ocupado operador.
Diseño de la pluma y del balancín
El nuevo diseño de la pluma y del balancín
permite realizar todos los ajustes de los
tacos de desgaste con el balancín colocado,
utilizando un sencillo mecanismo de ajuste
acuñado y sin necesidad de desmontarlo
para calzar los tacos de desgaste. Los pies
del estabilizador también se ajustan externa-
mente, por lo que reducen el tiempo de
inactividad de la máquina y las posibles
molestias que ello conlleva.
Filtros Cat
Todos los filtros Cat están montados
verticalmente para evitar los derrames y
reducir la posibilidad de contaminación
del aceite. Disponen de una gran capacidad
de filtrado, llegando a filtrar hasta las partí-
culas más diminutas del aceite, permitiendo
que el motor, la transmisión y el sistema
hidráulico funcionen con suavidad durante
mucho tiempo.
Análisis de fluidos S.O.S.
Su distribuidor Cat le proporcionará
el servicio de toma de muestras de análisis
de aceite (S.O.S.SM), para analizarlas antes
de que surjan problemas, se puedan evitar
averías prematuras y adoptarse las medidas
oportunas para reducir costes y el tiempo
de inactividad de la máquina.

13

Motor
Motor diesel Caterpillar 3054C, turboalimentado, de inyección directa de cuatro cilindros.

Potencia nominal Características El bloque de cilindros es de fundición
(estándar) 2.200 rev/min. Pistones de aleación ligera de aluminio aleada de alta resistencia. Su diseño
Bruta – SAE J1995 69 kW/94 hp al silicio de gran resistencia y máxima monobloque le proporciona gran
Neta – ISO 9.249 67 kW/91 hp conductividad térmica, con tres seg- resistencia y duración.
mentos de expansión controlada. La culata de cilindros, de fundición
Neta – 80/1269/CEE 67 kW/91 hp
Cigüeñal forjado de acero al aleada de alta resistencia, tiene un gran
Potencia nominal cromo-molibdeno, con muñones espesor. Las lumbreras de admisión y
(opcional) 2.200 rev/min. nitrocarbonizados. escape han sido fundidas para fomentar
Bruta – SAE J1995 75 kW/102 hp Las juntas de aceite del cigüeñal, un óptimo flujo del gas.
Neta – ISO 9.249 73 kW/99 hp delanteras y traseras, son de tipo El sistema de alimentación de inyección
Neta – 80/1269/CEE 73 kW/99 hp “labio”, diseño Viton y PTFE, directa dosifica el combustible con
Reserva de par neta a 1.400 rev/min. caracterizado por su labio integral. gran precisión. Dispone de una bomba
Para mayor duración de motor, las de elevación eléctrica con sistema de
67 kW/91 hp 35%
válvulas de admisión son de acero al autocebado para un mejor arranque en
73 kW/99 hp 29% cromo-silicio y las válvulas de escape frío, y un sistema de filtro del com-
Diámetro 105 mm están recubiertas de estelita, más bustible para unos menores costes de
Carrera 127 mm resistentes al calor. mantenimiento.
Cilindrada 4,4 litros Alta reserva de par para un mejor
rendimiento de la máquina.
Todas las potencias del motor, incluidas
Filtro de aire seco de sellado axial
las de la portada de este catálogo, están
con función de eyección automática
expresadas en unidades métricas.
integrada de polvo que permite una
La potencia neta indicada es la potencia
separación previa más eficiente.
disponible en el volante de la máquina cuando
Sistema de arranque y carga eléctrica
el motor está equipado con ventilador,
directa de 12 voltios con baterías sin
filtro de aire, silenciador y alternador.
mantenimiento de 750 CCA.
El motor mantiene la potencia especificada
hasta los 3.000 metros de altitud.
Cumple con la Fase II de la Directiva europea
97/68/CE sobre emisiones de escape.

Sistema hidráulico Frenos Ejes
Sistema de centro cerrado, Frenos de discos múltiples, hidráulicos, La máquina está equipada de serie con
con sensor de carga. completamente sellados. tracción en todas las ruedas.

Sistema de centro cerrado con sensor de Características Características
carga y caudal variable que proporciona Frenos de discos múltiples internos Eje trasero de servicio pesado con frenos
máxima potencia hidráulica a las Kevlar, bañados en aceite, de accio- internos autoajustables, diferencial con
cuchillas de ataque, a cualquier régimen namiento hidráulico, en los ejes de sistema de bloqueo (opcional) y mandos
del motor. Reduce el consumo de entrada del mando final. finales.
combustible y permite manejar los Totalmente estancos y sellados. La Tracción en Todas las Ruedas (AWD)
mandos de control con gran suavidad. Autoajustables. se conecta mediante un interruptor situado
El doble pedal de freno puede inmo- en el panel de la consola delantera o con
Tipo vilizarse para circulación por carretera. el pedal de freno cuando se trabaja con
De centro cerrado Los frenos de estacionamiento/secun- el sistema de frenado en todas las ruedas.
Tipo de bomba darios son independientes del sistema La AWD puede conectarse en movimiento,
De caudal variable y pistones axiales de frenos de servicio. El freno de bajo carga y a cualquier velocidad de avance
Capacidad de la bomba estacionamiento se aplica mecánica- o de marcha atrás. También dispone de
125 litros/min. a 2.200 rev/min mente mediante una palanca manual mandos finales exteriores para facilitar su
situada en la consola derecha. mantenimiento.
Presión del sistema 227 bares
Los frenos cumplen las especificaciones Los ejes delanteros de la AWD, montados
de la norma ISO 3450:1996. en péndulo, están sellados y lubricados
permanentemente, por lo que no requieren
mantenimiento diario. El cilindro de
dirección de doble efecto, con un ángulo
de dirección de 50 grados, aumenta la
14 Especificaciones de la retropala 428E maniobrabilidad de la máquina.

Dirección Transmisión
Dirección totalmente hidrostática. Transmisión estándar de Caterpillar.

Dirección totalmente hidrostática contro- La transmisión estándar proporciona Convertidor de par
lada por una unidad de dosificación cuatro velocidades de avance y cuatro De etapa única, con una relación de
manual. Se dispone de un sistema de de marcha atrás, totalmente sincroniza- punto de calado de 2.4.
dirección secundaria que permite cumplir das. Los engranajes de desmultiplicación
Velocidades de desplazamiento
el reglamento de circulación por carretera constante permiten cambiar de marcha
Velocidades de la retropala con tracción
de varios países y las especificaciones en movimiento, en todas las velocidades
en todas las ruedas, a plena potencia,
de la norma ISO 5010. tanto marcha hacia adelante como
equipada con neumáticos traseros de
marcha atrás. El dispositivo de arranque
Tipo Ruedas delanteras 16.9 x 28.
en punto muerto impide arrancar la
Dirección asistida Hidrostática máquina con la transmisión conectada. Marcha hacia adelante km/hora
Un (1) cilindro de doble efecto (AWD) El embrague de rueda libre del con- 1ª 6
Diámetro 65 mm vertidor de par permite al estátor del
2ª 10
Carrera 120 mm convertidor girar libremente en con-
diciones de alta velocidad y baja carga 3ª 20
Diámetro del vástago 36 mm 4ª 40
como, por ejemplo, al circular por
Radio de giro carretera. Marcha atrás
Rueda interior no frenada (4WD) Desconexión de la transmisión 1ª 6
De las ruedas delanteras La desconexión manual de la potencia 2ª 9
exteriores 8.180 mm permite cambiar fácilmente de velocidad 3ª 19
De la parte exterior más sobre la marcha a las máximas revolu- 4ª 40
ancha del cucharón frontal 10.830 mm ciones del motor cuando se está en el
ciclo de carga.
Cambio de sentido de marcha, eléctrico
Una palanca cómodamente situada
permite cambiar de sentido de marcha
instantáneamente a través de unos
embragues hidráulicos asistidos.

Puesto del operador Capacidades
La estructura ROPS/FOPS es estándar.

La Estructura de Protección Antivuelco Litros Litros
(ROPS) ofrecida por Caterpillar para esta Sistema de refrigeración con aire Eje trasero (rígido)
máquina cumple las especificaciones acondicionado 15,9 Cárter central 16,5
ROPS de la norma ISO 3471:1994 y Depósito de combustible 145,0 Aditivo del cárter central 0.5
las especificaciones FOPS (Estructura de
Aceite de motor con filtro 7,6 Mando final/punta de ruedas
Protección contra la Caída de Objetos)
de la norma ISO 3449:1992. Transmisión estándar (volumen por lado) 1,7
AWD 18,5 AWD del eje delantero
AWD (frenos equipados Engranajes planetarios 11,0
con servo) 19,0 Mando final/punta de ruedas
Servotransmisión (volumen por lado) 0,7
AWD 19,0 Sistema hidráulico (min./máx.) 79/99
AWD (frenos equipados Depósito hidráulico 38
con servo) 20,5

Especificaciones de la retropala 428E 15

Dimensiones del equipo de carga de elevación en paralelo

B

C
D C

R E L
A

H
I M
G

J

F K

Q
N O
P

16 Especificaciones de la retropala 428E

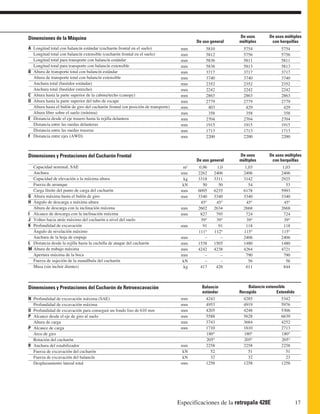

Dimensiones de la Máquina De usos De usos múltiples
De uso general múltiples con horquillas
A Longitud total con balancín estándar (cucharón frontal en el suelo) mm 5810 5754 5754
Longitud total con balancín extensible (cucharón frontal en el suelo) mm 5812 5756 5756
Longitud total para transporte con balancín estándar mm 5836 5811 5811
Longitud total para transporte con balancín extensible mm 5838 5813 5813
B Altura de transporte total con balancín estándar mm 3717 3717 3717
Altura de transporte total con balancín extensible mm 3740 3740 3740
Anchura total (bastidor estándar) mm 2352 2352 2352
Anchura total (bastidor estrecho) mm 2242 2242 2242
C Altura hasta la parte superior de la cabina/techo (canopy) mm 2863 2863 2863
D Altura hasta la parte superior del tubo de escape mm 2779 2779 2779
Altura hasta el bulón de giro del cucharón frontal (en posición de transporte) mm 403 429 429
Altura libre sobre el suelo (mínima) mm 358 358 358
E Distancia desde el eje trasero hasta la rejilla delantera mm 2704 2704 2704
Distancia entre las ruedas delanteras mm 1915 1915 1915
Distancia entre las ruedas traseras mm 1713 1713 1713
F Distancia entre ejes (AWD) mm 2200 2200 2200

Dimensiones y Prestaciones del Cucharón Frontal De usos De usos múltiples
De uso general múltiples con horquillas
Capacidad nominal, SAE m3 0,96 1,0 1,03 1,03
Anchura mm 2262 2406 2406 2406
Capacidad de elevación a la máxima altura kg 3318 3311 3142 2925
Fuerza de arranque kN 50 50 54 53
Carga límite del punto de carga del cucharón mm 6095 6235 6178 5993
G Altura máxima hasta el bulón de giro mm 3340 3340 3340 3340
H Ángulo de descarga a máxima altura 45° 45° 45° 45°
Altura de descarga con la inclinación máxima mm 2602 2634 2668 2668
I Alcance de descarga con la inclinación máxima mm 827 795 724 724
J Volteo hacia atrás máximo del cucharón a nivel del suelo 39° 39° 39° 39°
K Profundidad de excavación mm 91 91 118 118
Ángulo de nivelación máximo 111° 112° 115° 115°
Anchura de la hoja de empuje mm – – 2406 2406
L Distancia desde la rejilla hasta la cuchilla de ataque del cucharón mm 1538 1505 1480 1480
M Altura de trabajo máxima mm 4242 4238 4264 4721
Apertura máxima de la boca mm – – 790 790
Fuerza de sujeción de la mandíbula del cucharón kN – – 56 56
Masa (sin incluir dientes) kg 417 428 611 844

Dimensiones y Prestaciones del Cucharón de Retroexcavación Balancín Balancín extensible
estándar Recogido Extendido
N Profundidad de excavación máxima (SAE) mm 4243 4285 5342
Profundidad de excavación máxima mm 4953 4919 5976
O Profundidad de excavación para conseguir un fondo liso de 610 mm mm 4205 4248 5306
P Alcance desde el eje de giro al suelo mm 5588 5628 6639
Altura de carga mm 3743 3684 4252
P Alcance de carga mm 1710 1810 2713
Arco de giro 180° 180° 180°
Rotación del cucharón 205° 205° 205°
R Anchura del estabilizador mm 2258 2258 2258
Fuerza de excavación del cucharón kN 52 51 51
Fuerza de excavación del balancín kN 32 32 23
Desplazamiento lateral total mm 1258 1258 1258

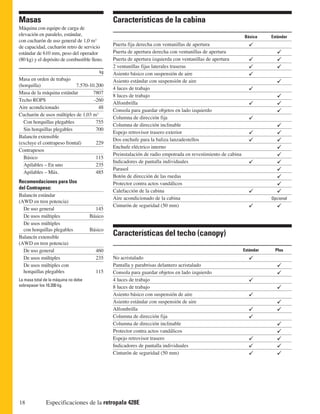

Masas Características de la cabina
Máquina con equipo de carga de
elevación en paralelo, estándar, Básica Estándar
con cucharón de uso general de 1,0 m3
de capacidad, cucharón retro de servicio Puerta fija derecha con ventanillas de apertura
estándar de 610 mm, peso del operador Puerta de apertura derecha con ventanillas de apertura
(80 kg) y el depósito de combustible lleno. Puerta de apertura izquierda con ventanillas de apertura
2 ventanillas fijas laterales traseras
kg Asiento básico con suspensión de aire
Masa en orden de trabajo Asiento estándar con suspensión de aire
(horquilla) 7.570-10.200
4 luces de trabajo
Masa de la máquina estándar 7807
8 luces de trabajo
Techo ROPS -260
Alfombrilla
Aire acondicionado 48
Consola para guardar objetos en lado izquierdo
Cucharón de usos múltiples de 1,03 m3
Columna de dirección fija
Con horquillas plegables 755
Columna de dirección inclinable
Sin horquillas plegables 700
Espejo retrovisor trasero exterior
Balancín extensible
Dos enchufe para la baliza lanzadestellos
(excluye el contrapeso frontal) 229
Enchufe eléctrico interno
Contrapesos
Preinstalación de radio empotrada en revestimiento de cabina
Básico 115
Indicadores de pantalla individuales
Apilables – En uno 235
Parasol
Apilables – Máx. 485
Botón de dirección de las ruedas
Recomendaciones para Uso Protector contra actos vandálicos
del Contrapeso:
Calefacción de la cabina
Balancín estándar
Aire acondicionado de la cabina Opcional
(AWD en tren potencia)
Cinturón de seguridad (50 mm)
De uso general 145
De usos múltiples Básico
De usos múltiples
con horquillas plegables Básico
Balancín extensible
Características del techo (canopy)
(AWD en tren potencia)
De uso general 460 Estándar Plus
De usos múltiples 235 No acristalado
De usos múltiples con Pantalla y parabrisas delantero acristalado
horquillas plegables 115 Consola para guardar objetos en lado izquierdo
La masa total de la máquina no debe 4 luces de trabajo
sobrepasar los 10.200 kg. 8 luces de trabajo
Asiento básico con suspensión de aire
Asiento estándar con suspensión de aire
Alfombrilla
Columna de dirección fija
Columna de dirección inclinable
Protector contra actos vandálicos
Espejo retrovisor trasero
Indicadores de pantalla individuales
Cinturón de seguridad (50 mm)

18 Especificaciones de la retropala 428E

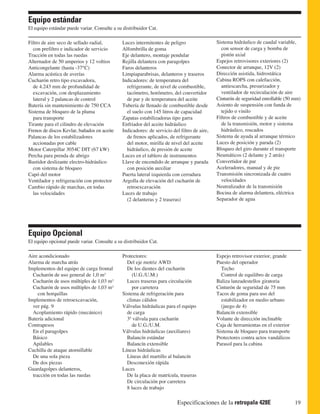

Equipo estándar
El equipo estándar puede variar. Consulte a su distribuidor Cat.

Filtro de aire seco de sellado radial, Luces intermitentes de peligro Sistema hidráulico de caudal variable,
con prefiltro e indicador de servicio Alfombrilla de goma con sensor de carga y bomba de
Tracción en todas las ruedas Eje delantero, montaje pendular pistón axial
Alternador de 50 amperios y 12 voltios Rejilla delantera con paragolpes Espejos retrovisores exteriores (2)
Anticongelante (hasta -37°C) Faros delanteros Conector de arranque, 12V (2)
Alarma acústica de averías Limpiaparabrisas, delanteros y traseros Dirección asistida, hidrostática
Cucharón retro tipo excavadora, Indicadores: de temperatura del Cabina ROPS con calefacción,
de 4.243 mm de profundidad de refrigerante, de nivel de combustible, antiescarcha, presurizador y
excavación, con desplazamiento tacómetro, horómetro, del convertidor ventilador de recirculación de aire
lateral y 2 palancas de control de par y de temperatura del aceite Cinturón de seguridad enrollable (50 mm)
Batería sin mantenimiento de 750 CCA Tubería de llenado de combustible desde Asiento de suspensión con funda de
Sistema de bloqueo de la pluma el suelo con 145 litros de capacidad tejido o vinilo
para transporte Zapatas estabilizadoras tipo garra Filtros de combustible y de aceite
Tirante para el cilindro de elevación Enfriador del aceite hidráulico de la transmisión, motor y sistema
Frenos de discos Kevlar, bañados en aceite Indicadores: de servicio del filtro de aire, hidráulico, roscados
Palancas de los estabilizadores de frenos aplicados, de refrigerante Sistema de ayuda al arranque térmico
accionadas por cable del motor, mirilla de nivel del aceite Luces de posición y parada (2)
Motor Caterpillar 3054C DIT (67 kW) hidráulico, de presión de aceite Bloqueo del giro durante el transporte
Percha para prenda de abrigo Luces en el tablero de instrumentos Neumáticos (2 delante y 2 atrás)
Bastidor deslizante electro-hidráulico Llave de encendido de arranque y parada Convertidor de par
con sistema de bloqueo con posición auxiliar Aceleradores, manual y de pie
Capó del motor Puerta lateral izquierda con cerradura Transmisión sincronizada de cuatro
Ventilador y refrigeración con protector Argolla de elevación del cucharón de velocidades
Cambio rápido de marchas, en todas retroexcavación Neutralizador de la transmisión
las velocidades Luces de trabajo Bocina de alarma delantera, eléctrica
(2 delanteras y 2 traseras) Separador de agua

Equipo Opcional
El equipo opcional puede variar. Consulte a su distribuidor Cat.

Aire acondicionado Protectores: Espejo retrovisor exterior, grande
Alarma de marcha atrás Del eje motriz AWD Puesto del operador
Implementos del equipo de carga frontal De los dientes del cucharón Techo
Cucharón de uso general de 1,0 m3 (U.G./U.M.) Control de equilibro de carga
Cucharón de usos múltiples de 1,03 m3 Luces traseras para circulación Baliza lanzadestellos giratoria
Cucharón de usos múltiples de 1,03 m3 por carretera Cinturón de seguridad de 75 mm
con horquillas Sistema de refrigeración para Tacos de goma para uso del
Implementos de retroexcavación, climas cálidos estabilizador en medio urbano
ver pág. 9 Válvulas hidráulicas para el equipo (juego de 4)
Acoplamiento rápido (mecánico) de carga Balancín extensible
Batería adicional 3ª válvula para cucharón Volante de dirección inclinable
Contrapesos de U.G./U.M. Caja de herramientas en el exterior
En el paragolpes Válvulas hidráulicas (auxiliares) Sistema de bloqueo para transporte
Básico Balancín estándar Protectores contra actos vandálicos
Apilables Balancín extensible Parasol para la cabina
Cuchilla de ataque atornillable Líneas hidráulicas
De una sola pieza Líneas del martillo al balancín
De dos piezas Desconexión rápida
Guardagolpes delanteros, Luces
tracción en todas las ruedas De la placa de matrícula, traseras
De circulación por carretera
8 luces de trabajo


Retropala 428E

www.CAT.com
Materiales y especificaciones sujetos a cambio sin previo aviso.
Las máquinas que aparecen en este catálogo pueden incluir equipos opcionales. © 2005 Caterpillar
HSHB3124 (11/2005) hr Consulte a su distribuidor Cat. Todos los derechos reservados

®

428 e español

Más contenido relacionado

La actualidad más candente

Destacado

Similar a 428 e español

Más de Postales Innovo Peru

428 e español
