MAQUINARIAS Y EQUIPOS EN LA CONSTRUCCION 2014 I
C O N S T R U C C I Ó N I - I N G R I C A R D O S O S A S A N D O V A L Página 1

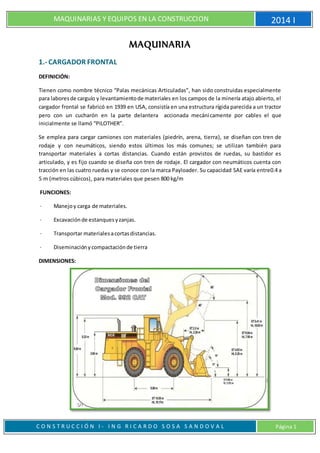

MAQUINARIA
1.- CARGADOR FRONTAL
DEFINICIÓN:
Tienen como nombre técnico “Palas mecánicas Articuladas”, han sido construidas especialmente
para laboresde carguío y levantamientode materiales en los campos de la minería atajo abierto, el
cargador frontal se fabricó en 1939 en USA, consistía en una estructura rígida parecida a un tractor
pero con un cucharón en la parte delantera accionada mecánicamente por cables el que
inicialmente se llamó “PILOTHER”.
Se emplea para cargar camiones con materiales (piedrín, arena, tierra), se diseñan con tren de
rodaje y con neumáticos, siendo estos últimos los más comunes; se utilizan también para
transportar materiales a cortas distancias. Cuando están provistos de ruedas, su bastidor es
articulado, y es fijo cuando se diseña con tren de rodaje. El cargador con neumáticos cuenta con
tracción en las cuatro ruedas y se conoce con la marca Payloader. Su capacidad SAE varía entre0.4 a
5 m (metros cúbicos), para materiales que pesen 800 kg/m
FUNCIONES:
· Manejoy carga de materiales.
· Excavaciónde estanquesyzanjas.
· Transportar materialesacortasdistancias.
· Diseminaciónycompactaciónde tierra
DIMENSIONES:

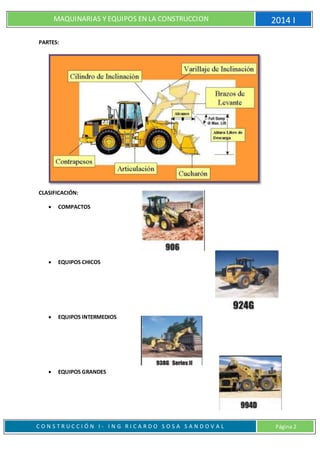

PARTES:
CLASIFICACIÓN:
 COMPACTOS
 EQUIPOS CHICOS
 EQUIPOS INTERMEDIOS
 EQUIPOS GRANDES

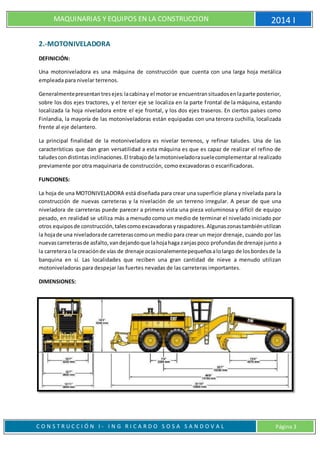

2.-MOTONIVELADORA
DEFINICIÓN:
Una motoniveladora es una máquina de construcción que cuenta con una larga hoja metálica
empleada para nivelar terrenos.
Generalmentepresentantresejes:lacabinay el motorse encuentransituadosenlaparte posterior,
sobre los dos ejes tractores, y el tercer eje se localiza en la parte frontal de la máquina, estando
localizada la hoja niveladora entre el eje frontal, y los dos ejes traseros. En ciertos países como
Finlandia, la mayoría de las motoniveladoras están equipadas con una tercera cuchilla, localizada
frente al eje delantero.
La principal finalidad de la motoniveladora es nivelar terrenos, y refinar taludes. Una de las
características que dan gran versatilidad a esta máquina es que es capaz de realizar el refino de
taludescondistintasinclinaciones.El trabajode lamotoniveladorasuelecomplementar al realizado
previamente por otra maquinaria de construcción, como excavadoras o escarificadoras.
FUNCIONES:
La hoja de una MOTONIVELADORA está diseñada para crear una superficie plana y nivelada para la
construcción de nuevas carreteras y la nivelación de un terreno irregular. A pesar de que una
niveladora de carreteras puede parecer a primera vista una pieza voluminosa y difícil de equipo
pesado, en realidad se utiliza más a menudo como un medio de terminar el nivelado iniciado por
otros equiposde construcción,talescomoexcavadorasyraspadores.Algunaszonastambiénutilizan
la hojade una niveladorade carreterascomoun medio para crear un mejor drenaje, cuando por las
nuevascarreterasde asfalto,vandejandoque lahojahaga zanjaspoco profundasde drenaje junto a
la carreterao la creaciónde vías de drenaje ocasionalementepequeñosalolargo de losbordesde la
banquina en sí. Las localidades que reciben una gran cantidad de nieve a menudo utilizan
motoniveladoras para despejar las fuertes nevadas de las carreteras importantes.
DIMENSIONES:

PARTES:
ALGUNOSTIPOS:
MotoniveladoraCaterpillar120H 2008
MotoniveladoraCaterpillar12G
MotoniveladoraCaterpillar140 H 2005
MotoniveladoraCaterpillar120H

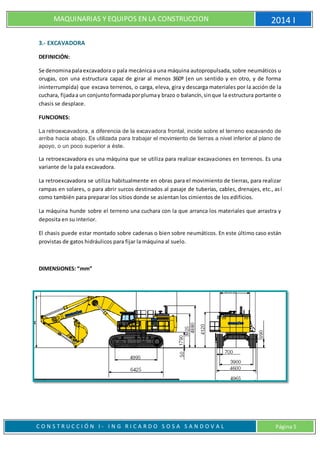

3.- EXCAVADORA
DEFINICIÓN:
Se denominapalaexcavadora o pala mecánica a una máquina autopropulsada, sobre neumáticos u
orugas, con una estructura capaz de girar al menos 360º (en un sentido y en otro, y de forma
ininterrumpida) que excava terrenos, o carga, eleva, gira y descarga materiales por la acción de la
cuchara, fijadaa un conjuntoformadaporplumay brazo o balancín,sinque la estructura portante o
chasis se desplace.
FUNCIONES:
La retroexcavadora, a diferencia de la excavadora frontal, incide sobre el terreno excavando de
arriba hacia abajo. Es utilizada para trabajar el movimiento de tierras a nivel inferior al plano de
apoyo, o un poco superior a éste.
La retroexcavadora es una máquina que se utiliza para realizar excavaciones en terrenos. Es una
variante de la pala excavadora.
La retroexcavadora se utiliza habitualmente en obras para el movimiento de tierras, para realizar
rampas en solares, o para abrir surcos destinados al pasaje de tuberías, cables, drenajes, etc., así
como también para preparar los sitios donde se asientan los cimientos de los edificios.
La máquina hunde sobre el terreno una cuchara con la que arranca los materiales que arrastra y
deposita en su interior.
El chasis puede estar montado sobre cadenas o bien sobre neumáticos. En este último caso están
provistas de gatos hidráulicos para fijar la máquina al suelo.
DIMENSIONES: “mm”

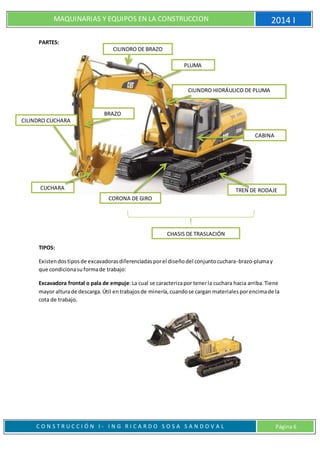

PARTES:
TIPOS:
Existendostiposde excavadorasdiferenciadasporel diseñodel conjuntocuchara-brazo-plumay
que condicionasuformade trabajo:
Excavadora frontal o pala de empuje:La cual se caracterizapor tenerla cuchara hacia arriba.Tiene
mayor alturade descarga.Útil entrabajosde minería,cuandose cargan materialesporencimade la
cota de trabajo.
CORONA DE GIRO
BRAZO
CILINDRO DE BRAZO
CILINDRO HIDRÁULICO DE PLUMA
PLUMA
CABINA
TREN DE RODAJECUCHARA
CILINDRO CUCHARA
CHASIS DE TRASLACIÓN

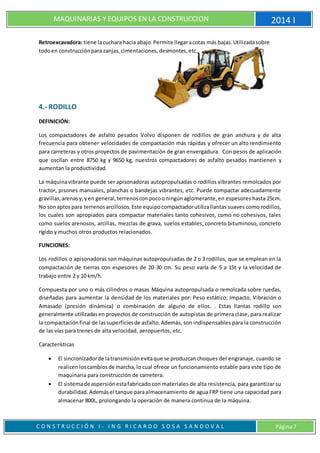

Retroexcavadora: tiene lacuchara hacia abajo.Permite llegaracotas más bajas.Utilizadasobre
todoen construcciónpara zanjas,cimentaciones,desmontes,etc.
4.- RODILLO
DEFINICIÓN:
Los compactadores de asfalto pesados Volvo disponen de rodillos de gran anchura y de alta
frecuencia para obtener velocidades de compactación más rápidas y ofrecer un alto rendimiento
para carreteras y otros proyectos de pavimentación de gran envergadura. Con pesos de aplicación
que oscilan entre 8750 kg y 9650 kg, nuestros compactadores de asfalto pesados mantienen y
aumentan la productividad.
La máquinavibrante puede ser apisonadoras autopropulsadas o rodillos vibrantes remolcados por
tractor, pisones manuales, planchas o bandejas vibrantes, etc. Puede compactar adecuadamente
gravillas,arenasy,yen general,terrenosconpocooningúnaglomerante,en espesores hasta 25cm.
No sonaptospara terrenosarcillosos. Este equipocompactadorutilizallantas suaves como rodillos,
los cuales son apropiados para compactar materiales tanto cohesivos, como no cohesivos, tales
como suelos arenosos, arcillas, mezclas de grava, suelos estables, concreto bituminoso, concreto
rígido y muchos otros productos relacionados.
FUNCIONES:
Los rodillos o apisonadoras son máquinas autopropulsadas de 2 o 3 rodillos, que se emplean en la
compactación de tierras con espesores de 20-30 cm. Su peso varía de 5 a 15t y la velocidad de
trabajo entre 2 y 10 km/h.
Compuesta por uno o más cilindros o masas Máquina autopropulsada o remolcada sobre ruedas,
diseñadas para aumentar la densidad de los materiales por: Peso estático, Impacto, Vibración o
Amasado (presión dinámica) o combinación de alguno de ellos. . Estas llantas rodillo son
generalmente utilizadasen proyectos de construcción de autopistas de primera clase, para realizar
la compactaciónfinal de lassuperficiesde asfalto.Además, son indispensables para la construcción
de las vías para trenes de alta velocidad, aeropuertos, etc.
Características
 El sincronizadorde latransmisiónevitaque se produzcanchoques del engranaje, cuando se
realicen loscambiosde marcha,lo cual ofrece un funcionamiento estable para este tipo de
maquinaria para construcción de carretera.
 El sistemade aspersiónestafabricado con materiales de alta resistencia, para garantizar su
durabilidad.Ademásel tanque paraalmacenamiento de agua FRP tiene una capacidad para
almacenar 800L, prolongando la operación de manera continua de la máquina.

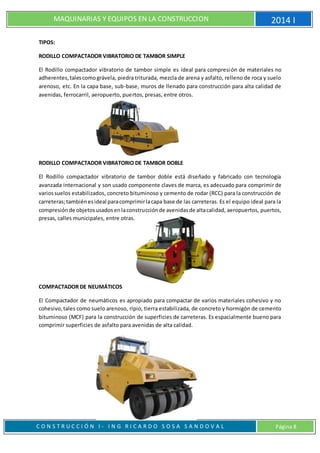

TIPOS:
RODILLO COMPACTADOR VIBRATORIO DE TAMBOR SIMPLE
El Rodillo compactador vibratorio de tambor simple es ideal para compresión de materiales no
adherentes,talescomográvela, piedra triturada, mezcla de arena y asfalto, relleno de roca y suelo
arenoso, etc. En la capa base, sub-base, muros de llenado para construcción para alta calidad de
avenidas, ferrocarril, aeropuerto, puertos, presas, entre otros.
RODILLO COMPACTADOR VIBRATORIO DE TAMBOR DOBLE
El Rodillo compactador vibratorio de tambor doble está diseñado y fabricado con tecnología
avanzada internacional y son usado componente claves de marca, es adecuado para comprimir de
variossuelos estabilizados, concreto bituminoso y cemento de rodar (RCC) para la construcción de
carreteras;tambiénesideal paracomprimirlacapa base de las carreteras. Es el equipo ideal para la
compresiónde objetosusadosenlaconstrucciónde avenidasde altacalidad, aeropuertos, puertos,
presas, calles municipales, entre otras.
COMPACTADOR DE NEUMÁTICOS
El Compactador de neumáticos es apropiado para compactar de varios materiales cohesivo y no
cohesivo,tales como suelo arenoso, ripio, tierra estabilizada, de concreto y hormigón de cemento
bituminoso (MCF) para la construcción de superficies de carreteras. Es espacialmente bueno para
comprimir superficies de asfalto para avenidas de alta calidad.

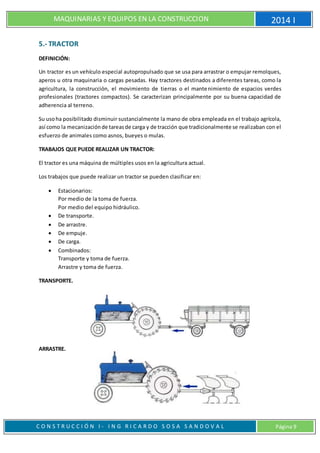

5.- TRACTOR
DEFINICIÓN:
Un tractor es un vehículo especial autopropulsado que se usa para arrastrar o empujar remolques,
aperos u otra maquinaria o cargas pesadas. Hay tractores destinados a diferentes tareas, como la
agricultura, la construcción, el movimiento de tierras o el mantenimiento de espacios verdes
profesionales (tractores compactos). Se caracterizan principalmente por su buena capacidad de
adherencia al terreno.
Su usoha posibilitado disminuir sustancialmente la mano de obra empleada en el trabajo agrícola,
así como la mecanizaciónde tareasde carga y de tracción que tradicionalmente se realizaban con el
esfuerzo de animales como asnos, bueyes o mulas.
TRABAJOS QUE PUEDE REALIZAR UN TRACTOR:
El tractor es una máquina de múltiples usos en la agricultura actual.
Los trabajos que puede realizar un tractor se pueden clasificar en:
 Estacionarios:
Por medio de la toma de fuerza.
Por medio del equipo hidráulico.
 De transporte.
 De arrastre.
 De empuje.
 De carga.
 Combinados:
Transporte y toma de fuerza.
Arrastre y toma de fuerza.
TRANSPORTE.
ARRASTRE.

TIPOS:
De acuerdo a su rodadura hay dos tiposde tractores:
A. Tractor de cadenas o tambiénllamadotractorde orugas: cuandono se necesitanaltas
velocidadesperosi unabuenatracción.
B. Tractor enllantado:mayor velocidad,mayordistanciayque nose necesitamuchatracción.
Basándose enel métodode levantar y bajar la cuchillapuede clasificarse:
 1. Controladosporcable.
 2. Hidráulicamente.
De acuerdo a su hoja topadora puedenclasificarse:
 Bulldozers:se montancon las cuchillasperpendicularesaladireccióndel avance.Empujanla
tierrahacia adelante.
 Angledozers:se montancon lascuchillasformandounánguloconla direccióndel avance.
Empujanla tierrahaciaadelante ya un lado.

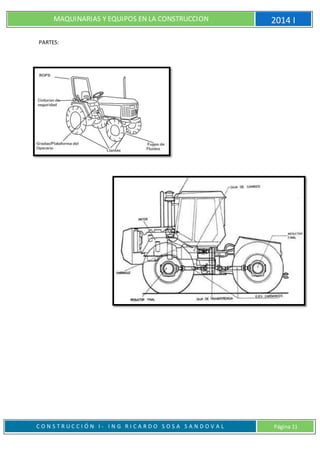

PARTES:

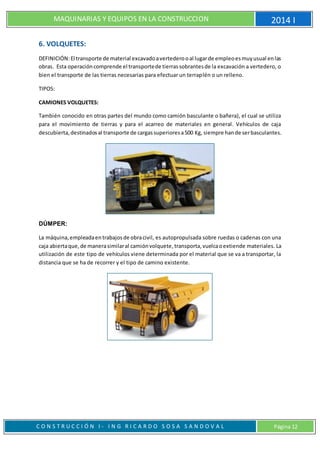

6. VOLQUETES:
DEFINICIÓN:El transporte de material excavadoavertederooal lugarde empleoesmuyusual enlas
obras. Esta operacióncomprende el transportede tierrassobrantesde la excavación a vertedero, o
bien el transporte de las tierras necesarias para efectuar un terraplén o un relleno.
TIPOS:
CAMIONES VOLQUETES:
También conocido en otras partes del mundo como camión basculante o bañera), el cual se utiliza
para el movimiento de tierras y para el acarreo de materiales en general. Vehículos de caja
descubierta,destinadosal transporte de cargassuperioresa500 Kg, siempre hande serbasculantes.
DÚMPER:
La máquina,empleadaentrabajosde obracivil, es autopropulsada sobre ruedas o cadenas con una
caja abiertaque,de manerasimilaral camiónvolquete,transporta,vuelcaoextiende materiales. La
utilización de este tipo de vehículos viene determinada por el material que se va a transportar, la
distancia que se ha de recorrer y el tipo de camino existente.

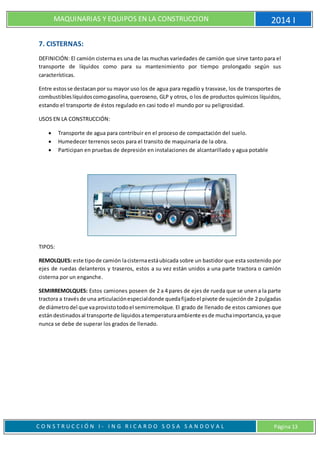

7. CISTERNAS:
DEFINICIÓN: El camión cisterna es una de las muchas variedades de camión que sirve tanto para el
transporte de líquidos como para su mantenimiento por tiempo prolongado según sus
características.
Entre estosse destacan por su mayor uso los de agua para regadío y trasvase, los de transportes de
combustibleslíquidoscomogasolina,queroseno, GLP y otros, o los de productos químicos líquidos,
estando el transporte de éstos regulado en casi todo el mundo por su peligrosidad.
USOS EN LA CONSTRUCCIÓN:
 Transporte de agua para contribuir en el proceso de compactación del suelo.
 Humedecer terrenos secos para el transito de maquinaria de la obra.
 Participan en pruebas de depresión en instalaciones de alcantarillado y agua potable
TIPOS:
REMOLQUES: este tipode camión lacisternaestáubicada sobre un bastidor que esta sostenido por
ejes de ruedas delanteros y traseros, estos a su vez están unidos a una parte tractora o camión
cisterna por un enganche.
SEMIRREMOLQUES: Estos camiones poseen de 2 a 4 pares de ejes de rueda que se unen a la parte
tractora a travésde una articulaciónespecialdonde quedafijadoel pivote de sujeciónde 2 pulgadas
de diámetrodel que vaprovistotodoel semirremolque. El grado de llenado de estos camiones que
estándestinadosal transporte de líquidosatemperaturaambiente esde muchaimportancia,yaque
nunca se debe de superar los grados de llenado.

EQUIPOS DE CONSTRUCCION
EQUIPOS: Existe una gran variedad de equipos que nos sirven para ejecutar
adecuadamente los procesos constructivos y así mejorar la calidad y la productividad de la obra.
Los equipos mínimos e indispensables para la construcción de una casa son los siguientes:
1. MEZCLADORA
DEFINICIÓN: Es un equipo para elaborar concreto están compuestas, principalmente por un
recipiente metálico denominado tambor o cuba, provisto de paletas en su interior, esta equipo es
impulsadas por motores de gasolina o eléctricos.
Tiene como función mezclar los componentes del concreto, tales como el cemento, la arena, la
piedra y el agua. La ventaja de usar una mezcladora en vez de hacer el batido a mano, es que
la mezcla de concreto queda uniforme y homogénea. Esto significa que todos los componentes
del concretotienenlasmismasproporcionesdentrode la mezcla lo que, junto a otros factores bien
controlados, garantiza su resistencia (f´c).
CLASIFICACIÓN
Mezcladora de tolva, que permite alimentar la piedra y la arena con buggies.
Mezcladorade trompo,en laque los componentesingresanala mezcladoralevantándolosa
la alturade laboca de entrada. Por esta razón, la producción de concreto con esta máquina
se vuelve más lenta.
Las mezcladoras son también de diferentes tamaños, siendo las más comunes las de 7, 9, 12 y 14
pies cúbicos de capacidad.
Observación: Apenas terminada la tarea de vaciado, debe limpiarse la cuba de la mezcladora con
abundante agua.Esto evitaráque se adhieranrestosde concreto,loque le quita espacio a la cuba, y
la hace más pesada para su operación.

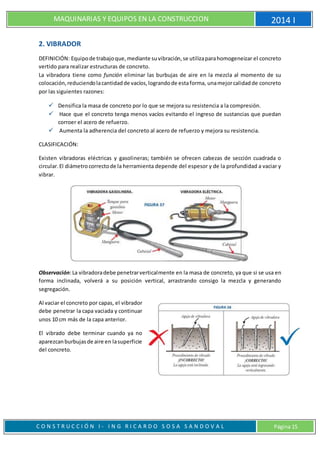

2. VIBRADOR
DEFINICIÓN: Equipode trabajoque,mediante suvibración,se utilizaparahomogeneizar el concreto
vertido para realizar estructuras de concreto.
La vibradora tiene como función eliminar las burbujas de aire en la mezcla al momento de su
colocación,reduciendolacantidadde vacíos,lograndode estaforma, unamejorcalidadde concreto
por las siguientes razones:
 Densifica la masa de concreto por lo que se mejora su resistencia a la compresión.
 Hace que el concreto tenga menos vacíos evitando el ingreso de sustancias que puedan
corroer el acero de refuerzo.
 Aumenta la adherencia del concreto al acero de refuerzo y mejora su resistencia.
CLASIFICACIÓN:
Existen vibradoras eléctricas y gasolineras; también se ofrecen cabezas de sección cuadrada o
circular.El diámetrocorrectode la herramienta depende del espesor y de la profundidad a vaciar y
vibrar.
Observación:La vibradoradebe penetrarverticalmente en la masa de concreto, ya que si se usa en
forma inclinada, volverá a su posición vertical, arrastrando consigo la mezcla y generando
segregación.
Al vaciar el concreto por capas, el vibrador
debe penetrar la capa vaciada y continuar
unos 10 cm más de la capa anterior.
El vibrado debe terminar cuando ya no
aparezcanburbujasde aire en lasuperficie
del concreto.

3.- MARTILLO NEUMÁTICO
DEFINICIÓN
El Martillo Neumático es una herramienta de perforación por aire comprimido. Trabaja sobre
superficies horizontales o verticales, en cuyo caso la forma se adapta para que un solo operario
pueda aplicar la fuerza necesaria.
Admite laincorporaciónde herramientasaccesoriastalescomopunteros,barrenas,barrenashuecas
y cinceles.
Generalmentefuncionan conelectricidad, aunque algunos lo hacen hidráulicamente. El compresor
de aire, alimentado con gasolina, se encuentra dentro de un armazón metálico con ruedas.
TIPOS DE MARTILLO NEUMÁTICO
 Rompedor o Demoledor: Diseñado en forma de "T" puede romper
hormigón, demoler ladrillos o cortar capas de asfalto de hasta 220 mm
de profundidad.
 Perforador: se utiliza para perforaciones sobre roca.
 Picador: Se utiliza para perforar sobre tierra dura.

 Acuñador: Se utiliza para levantar terrenos.

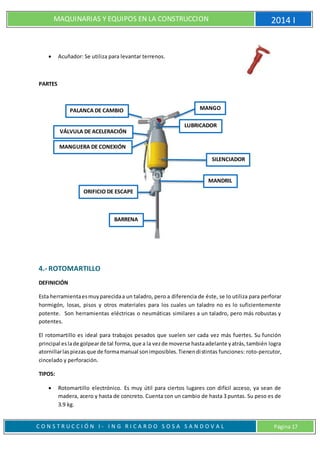

PARTES
4.- ROTOMARTILLO
DEFINICIÓN
Esta herramientaesmuyparecidaa un taladro, pero a diferencia de éste, se lo utiliza para perforar
hormigón, losas, pisos y otros materiales para los cuales un taladro no es lo suficientemente
potente. Son herramientas eléctricas o neumáticas similares a un taladro, pero más robustas y
potentes.
El rotomartillo es ideal para trabajos pesados que suelen ser cada vez más fuertes. Su función
principal eslade golpearde tal forma,que a la vezde moverse hastaadelante yatrás,también logra
atornillarlaspiezasque de formamanual sonimposibles.Tienendistintas funciones: roto-percutor,
cincelado y perforación.
TIPOS:
 Rotomartillo electrónico. Es muy útil para ciertos lugares con difícil acceso, ya sean de
madera, acero y hasta de concreto. Cuenta con un cambio de hasta 3 puntas. Su peso es de
3.9 kg.
SILENCIADOR
MANDRIL
LUBRICADOR
BARRENA
ORIFICIO DE ESCAPE
MANGUERA DE CONEXIÓN
VÁLVULA DE ACELERACIÓN
PALANCA DE CAMBIO MANGO

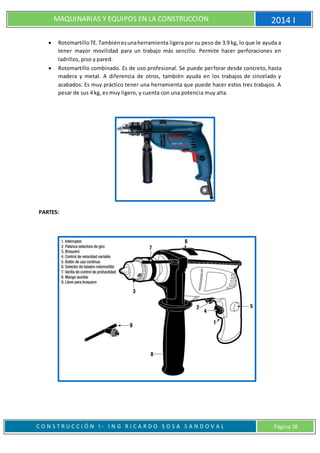

 RotomartilloTE.Tambiénesunaherramienta ligera por su peso de 3.9 kg, lo que le ayuda a
tener mayor movilidad para un trabajo más sencillo. Permite hacer perforaciones en
ladrillos, piso y pared.
 Rotomartillo combinado. Es de uso profesional. Se puede perforar desde concreto, hasta
madera y metal. A diferencia de otros, también ayuda en los trabajos de cincelado y
acabados. Es muy práctico tener una herramienta que puede hacer estos tres trabajos. A
pesar de sus 4 kg, es muy ligero, y cuenta con una potencia muy alta.
PARTES:

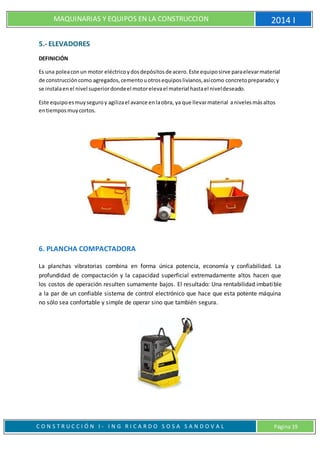

5.- ELEVADORES
DEFINICIÓN
Es una poleaconun motor eléctricoydosdepósitosde acero.Este equiposirve paraelevarmaterial
de construccióncomo agregados,cementouotrosequiposlivianos,asícomo concretopreparado;y
se instalaenel nivel superiordondeel motorelevael material hastael niveldeseado.
Este equipoesmuyseguroy agilizael avance enlaobra, ya que llevarmaterial anivelesmásaltos
entiemposmuycortos.
6. PLANCHA COMPACTADORA
La planchas vibratorias combina en forma única potencia, economía y confiabilidad. La
profundidad de compactación y la capacidad superficial extremadamente altos hacen que
los costos de operación resulten sumamente bajos. El resultado: Una rentabilidad imbatible
a la par de un confiable sistema de control electrónico que hace que esta potente máquina
no sólo sea confortable y simple de operar sino que también segura.

EJERCICIOS DE APLICACIÓN
1. En un proyecto vial se requiere realizar la compactación de base estabilizada, la cual tiene
3,75mts de ancho, 4km de largo y un espesor de 18cm. Según los resultados de laboratorio
este material necesita que se le agreguen 20lts de agua por m³ para alcanzar su humedad
optimade compactación,para la cual se utiliza un camión
cisterna marca Ford año 2008 con una capacidad de
10.000lts cuya velocidad de descarga será de 50lts/m.
Determine el rendimiento del camión.
SOLUCION
Datos:
Capacidad camión=10.000lts
Volumen de agua (W%optima) = 20lts/ m³
Velocidad de descarga= 50lts/m
 Volumen del material= 3.75*4000*0.18= 2700 m³
 Cantidad de agua necesaria?
20litros--- 1 m³
X ---- 2700 m³
X= 54000litros de agua necesaria.
 Tiempo de ejecución = litros necesarios/velocidad de descarga
54000lts
50lts/min
=1080minutos (18horas)
Por lo tanto el camión debe trabajar 18horas
 N® de viajes=
54000lts
10000
=5.4 = 6viajes
 6x2(ida y vuelta) = 12viajes necesarios
 El tiempo de ida a cargar son 4minutos, el tiempo de regreso son de 6 minutos y el tiempo
de llenado del estanque son 40min
 24min en cargar
 36min en volver
 4horas en llenado de estanque
 18+4+1= 23hrs en total

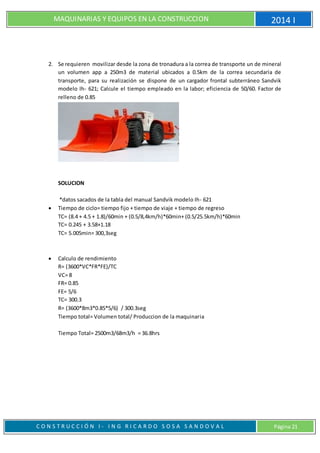

2. Se requieren movilizar desde la zona de tronadura a la correa de transporte un de mineral
un volumen app a 250m3 de material ubicados a 0.5km de la correa secundaria de
transporte, para su realización se dispone de un cargador frontal subterráneo Sandvik
modelo Ih- 621; Calcule el tiempo empleado en la labor; eficiencia de 50/60. Factor de
relleno de 0.85
SOLUCION
*datos sacados de la tabla del manual Sandvik modelo Ih- 621
 Tiempo de ciclo= tiempo fijo + tiempo de viaje + tiempo de regreso
TC= (8.4 + 4.5 + 1.8)/60min + (0.5/8,4km/h)*60min+ (0.5/25.5km/h)*60min
TC= 0.245 + 3.58+1.18
TC= 5.005min= 300,3seg
 Calculo de rendimiento
R= (3600*VC*FR*FE)/TC
VC= 8
FR= 0.85
FE= 5/6
TC= 300.3
R= (3600*8m3*0.85*5/6) / 300.3seg
Tiempo total= Volumen total/ Produccion de la maquinaria
Tiempo Total= 2500m3/68m3/h = 36.8hrs

3. Una empresa constructora necesita alquilar mezcladoras para realizar una obra, si después
de averiguar, obtiene estos datos con dos tipos de mezcladora:
CONCEPTO UNIDAD TIPO1 TIPO2
A. Cantidad de
concreto
m³ 680 680
B. Plazo disponible Días hábiles 15 15
C. Alquiler
mezcladoras
Semana 40.320 55.295
D. Días hábiles por
semana
unidad 6 6
E. Rendimiento del
equipo
M3/h 1.7 3.4
F. Costo unitario $/día 20.645 20.645
G. Costo cuadrilla $/día 82.580 103.225
Determinar qué tipo de mezclado elegiría (menor gasto)
SOLUCION
 El tiempo que tarda una mezcladora para producir el material requerido se obtiene de la
operaciónA/E,portanto para la mezcladora tipo1 es de 400 horas y para la mezcladora tipo
2 es de 200 horas. Para expresar este tiempo en días, basta con dividir este valor entre 8
horas hábilesque tienecadadía. De esta forma se obtiene que para la mezcladora tipo 1 es
de 50dias y para la de tipo 2 es de 25dias.
 El númerode mezcladorasque se necesitanparacumplirel plazode ejecuciónse obtiene de
dividirel tiempoque tardaunamezcladoraenproducirel material entre el plazodisponible,
obteniéndose los valores de 3,33 y 1,67 para las mezcladoras tipo 1 y 2 respectivamente.

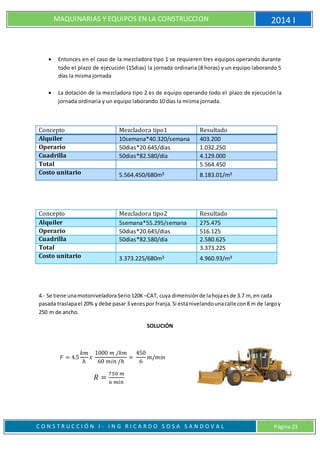

 Entonces en el caso de la mezcladora tipo 1 se requieren tres equipos operando durante
todo el plazo de ejecución (15dias) la jornada ordinaria (8 horas) y un equipo laborando 5
días la misma jornada
 La dotación de la mezcladora tipo 2 es de equipo operando todo el plazo de ejecución la
jornada ordinaria y un equipo laborando 10 días la misma jornada.
Concepto Mezcladora tipo1 Resultado
Alquiler 10semana*40.320/semana 403.200
Operario 50dias*20.645/días 1.032.250
Cuadrilla 50dias*82.580/día 4.129.000
Total 5.564.450
Costo unitario 5.564.450/680m³ 8.183.01/m³
Concepto Mezcladora tipo2 Resultado
Alquiler 5semana*55.295/semana 275.475
Operario 50dias*20.645/días 516.125
Cuadrilla 50dias*82.580/día 2.580.625
Total 3.373.225
Costo unitario 3.373.225/680m³ 4.960.93/m³
4.- Se tiene unamotoniveladoraSerio120K –CAT, cuya dimensiónde lahojaesde 3.7 m, en cada
pasada traslapael 20% y debe pasar 3 vecespor franja.Si estánivelandounacalle con8 m de largoy
250 m de ancho.
SOLUCIÓN
𝐹 = 4.5
𝑘𝑚
ℎ
𝑥
1000 𝑚 /𝑘𝑚
60 𝑚𝑖𝑛 /ℎ
=
450
6
𝑚/𝑚𝑖𝑛
𝑅 =
750 𝑚
6 𝑚𝑖𝑛

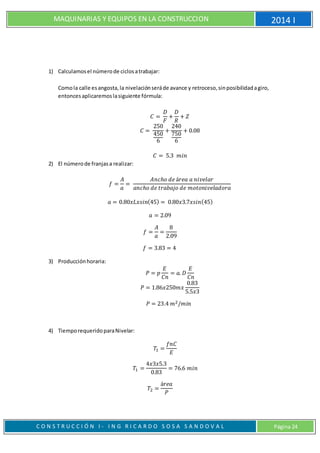

1) Calculamosel númerode ciclosatrabajar:
Comola calle esangosta,la nivelaciónseráde avance y retroceso,sinposibilidadagiro,
entoncesaplicaremoslasiguiente fórmula:
𝐶 =
𝐷
𝐹
+
𝐷
𝑅
+ 𝑍
𝐶 =
250
450
6
+
240
750
6
+ 0.08
𝐶 = 5.3 𝑚𝑖𝑛
2) El númerode franjasa realizar:
𝑓 =
𝐴
𝑎
=
𝐴𝑛𝑐ℎ𝑜 𝑑𝑒 á𝑟𝑒𝑎 𝑎 𝑛𝑖𝑣𝑒𝑙𝑎𝑟
𝑎𝑛𝑐ℎ𝑜 𝑑𝑒 𝑡𝑟𝑎𝑏𝑎𝑗𝑜 𝑑𝑒 𝑚𝑜𝑡𝑜𝑛𝑖𝑣𝑒𝑙𝑎𝑑𝑜𝑟𝑎
𝑎 = 0.80𝑥𝐿𝑥𝑠𝑖𝑛(45) = 0.80𝑥3.7𝑥𝑠𝑖𝑛(45)
𝑎 = 2.09
𝑓 =
𝐴
𝑎
=
8
2.09
𝑓 = 3.83 = 4
3) Producciónhoraria:
𝑃 = 𝑝
𝐸
𝐶𝑛
= 𝑎. 𝐷
𝐸
𝐶𝑛
𝑃 = 1.86𝑥250𝑚𝑥
0.83
5.5𝑥3
𝑃 = 23.4 𝑚2/𝑚𝑖𝑛
4) TiemporequeridoparaNivelar:
𝑇1 =
𝑓𝑛𝐶
𝐸
𝑇1 =
4𝑥3𝑥5.3
0.83
= 76.6 𝑚𝑖𝑛
𝑇2 =
á𝑟𝑒𝑎
𝑃

𝑇2 =
8𝑥250 𝑚2
23.4 𝑚2/𝑚𝑖𝑛
= 𝟖𝟓. 𝟒𝟕 𝒎𝒊𝒏
El tiempo1 esla mejorestimaciónpuestiene encuentael númerode franjascuandoyaha sido
redondeado.
5.- Una motoniveladorade Serio160 K – CAT , posee unanchode hojade 4.3m y la llevaaun ángulo
de 60° y traslapa 0.40cm. Hallarel tiemponecesarioparaprepararuncaminode grava de 10m de
ancho,por 15 km de largo, con unasola pasadaa 6.5 km/hy un factor de eficienciade 0.83.
SOLUCIÓN
El ancho efectivo de la hoja es:
𝐿 𝑒 = 𝐿𝑠𝑖𝑛( 𝜃) = 4.3 sin(60)
Ancho de trabajo:
𝑎 = 𝐿 𝑒 − 𝐿0 = 4.3 sin(60) − 0,40
𝑎 = 3.32
Número de franjas:
𝑓 =
𝐴
𝑎
=
10
3.32
𝑓 = 3.01 = 3
Tiempo de trabajo:
𝑇 =
á𝑟𝑒𝑎
𝑃𝑟𝑜𝑑𝑢𝑐𝑐𝑖𝑜𝑛
=
𝐴𝑥𝐷
𝑎𝐹𝑒
= 𝑓𝑥
𝐷
𝐹𝐸
𝑇 = 3𝑥
15𝑘𝑚/ℎ
6.5𝑘𝑚/ℎ𝑥0.83
𝑻 = 𝟖. 𝟑𝟒 𝒉𝒐𝒓𝒂𝒔

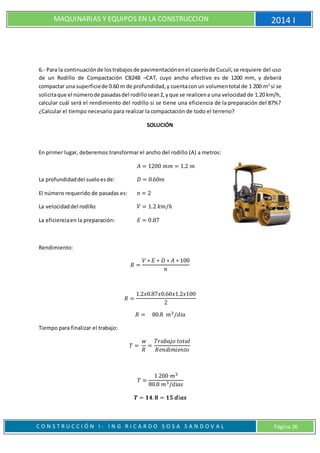

6.- Para la continuaciónde lostrabajosde pavimentaciónenel caseríode Cuculí,se requiere del uso
de un Rodillo de Compactación CB24B –CAT, cuyo ancho efectivo es de 1200 mm, y deberá
compactar una superficiede 0.60 m de profundidad,y cuentaconun volumentotal de 1 200 m3
si se
solicitaque el númerode pasadasdel rodillosean2,yque se realicena una velocidad de 1.20 km/h,
calcular cuál será el rendimiento del rodillo si se tiene una eficiencia de la preparación del 87%?
¿Calcular el tiempo necesario para realizar la compactación de todo el terreno?
SOLUCIÓN
En primer lugar, deberemos transformar el ancho del rodillo (A) a metros:
𝐴 = 1200 𝑚𝑚 = 1.2 𝑚
La profundidaddel sueloesde: 𝐷 = 0.60𝑚
El número requerido de pasadas es: 𝑛 = 2
La velocidaddel rodillo: 𝑉 = 1.2 𝑘𝑚/ℎ
La eficienciaen la preparación: 𝐸 = 0.87
Rendimiento:
𝑅 =
𝑉 ∗ 𝐸 ∗ 𝐷 ∗ 𝐴 ∗ 100
𝑛
𝑅 =
1.2𝑥0.87𝑥0.60𝑥1.2𝑥100
2
𝑅 = 80.8 𝑚3/𝑑𝑖𝑎
Tiempo para finalizar el trabajo:
𝑇 =
𝑤
𝑅
=
𝑇𝑟𝑎𝑏𝑎𝑗𝑜 𝑡𝑜𝑡𝑎𝑙
𝑅𝑒𝑛𝑑𝑖𝑚𝑖𝑒𝑛𝑡𝑜
𝑇 =
1 200 𝑚3
80.8 𝑚3/𝑑𝑖𝑎𝑠
𝑻 = 𝟏𝟒. 𝟖 = 𝟏𝟓 𝒅í𝒂𝒔

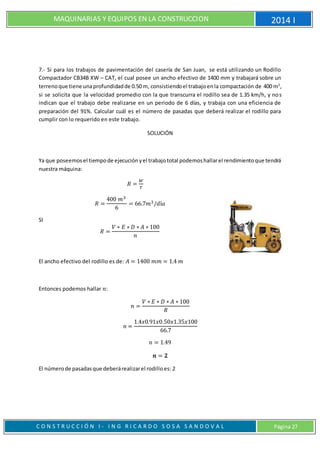

7.- Si para los trabajos de pavimentación del casería de San Juan, se está utilizando un Rodillo
Compactador CB34B XW – CAT, el cual posee un ancho efectivo de 1400 mm y trabajará sobre un
terrenoque tiene unaprofundidadde 0.50 m, consistiendoel trabajoenla compactación de 400 m3
,
si se solicita que la velocidad promedio con la que transcurra el rodillo sea de 1.35 km/h, y nos
indican que el trabajo debe realizarse en un periodo de 6 días, y trabaja con una eficiencia de
preparación del 91%. Calcular cuál es el número de pasadas que deberá realizar el rodillo para
cumplir con lo requerido en este trabajo.
SOLUCIÓN
Ya que poseemosel tiempode ejecuciónyel trabajototal podemoshallarel rendimientoque tendrá
nuestra máquina:
𝑅 =
𝑊
𝑇
𝑅 =
400 𝑚3
6
= 66.7𝑚3/𝑑í𝑎
SI
𝑅 =
𝑉 ∗ 𝐸 ∗ 𝐷 ∗ 𝐴 ∗ 100
𝑛
El ancho efectivo del rodillo es de: 𝐴 = 1400 𝑚𝑚 = 1.4 𝑚
Entonces podemos hallar 𝑛:
𝑛 =
𝑉 ∗ 𝐸 ∗ 𝐷 ∗ 𝐴 ∗ 100
𝑅
𝑛 =
1.4𝑥0.91𝑥0.50𝑥1.35𝑥100
66.7
𝑛 = 1.49
𝒏 = 𝟐
El númerode pasadasque deberárealizarel rodilloes: 2

8.- En la construcciónde una carretera La distancia de transporte que realizarán es de 1.00 km y sus
velocidades del recorrido cargado y recorrido descargado son 10km/h y 15km/h respectivamente.
Ademásse indicaque el terrenoextraídose ve influenciadopor un factor de esponjamiento igual al
25%. Si la capacidad de carga del volquete es de 10m3
y su factor de eficiencia de 0.83. Calcular el
númerode volquetesque requiere uncargadorfrontal yel rendimientode éstossuponiendo que es
el mismo para cada uno de ellos.
SOLUCIÓN
En primer lugar calculamos el ciclo de trabajo de un volquete:
𝐶 = 𝑡 𝑓 + 𝑡 𝑣
𝑡 𝑓 = 𝑡𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑑𝑒𝑠𝑐𝑎𝑟𝑔𝑎 + 𝑡𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑐𝑎𝑟𝑔𝑎
𝑡 𝑣 = 𝑡𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑖𝑑𝑎+ 𝑡𝑖𝑒𝑚𝑝𝑜 𝑑𝑒 𝑟𝑒𝑡𝑜𝑟𝑛𝑜
𝑡 𝑓 = 1min + 3𝑚𝑖𝑛 𝑡 𝑣 =
1𝑥60
10
+
1𝑥60
15
𝑡 𝑓 = 4 𝑚𝑖𝑛 𝑡 𝑣 = 10 𝑚𝑖𝑛
𝐶 = 4min + 10 min = 14 𝑚𝑖𝑛
Cálculo del rendimiento:
𝑅 =
𝑄𝑥𝐶𝑥60
𝐶𝑚𝑥𝐹
𝑅 =
10𝑥0.83𝑥60
14𝑥1.25
𝑅 = 28.5 𝑚3/𝑑í𝑎
Calculamos el número de volquetes que requiere un cargador frontal:
𝑁 =
𝑌(𝑇 + 𝐷 + 𝐿)
60𝑥𝐶𝑥𝐸
D = Tiempo de carga: 3 minutos
Y= Coeficiente del material de carga: 35 para arcillas.
C= Capacidad de carga del volquete
N= Número de volquetes
L= Tiempo de carga: 10 min
T= tiempode viaje:60min.
E= Eficiencia:0.83

𝑁 =
35(60 + 10 + 3)
60𝑥15𝑥0.83
𝑁 = 3.42
𝑵 = 𝟒 𝒗𝒐𝒍𝒒𝒖𝒆𝒕𝒆𝒔
9.-Sea un tractor d-7 en tierra común, distancia de transporte 30m. con esponjador angular.
Q= 2.5m³
E= 80%
F=1.25
Determinar el número de metrados cúbicos movidos por hora.
SOLUCION
Calculamos el valor de cálculo de ciclo de trabajo Cm:
 Tiempo fijo: En una ida y una vuelta hay dos veces cambio de engranaje.
10s*2= 20s
20s*(1min/60s) = 0.33min
 Tiempo variable: Tiempo de ida consideramos una velocidad 24km por hora.
Tv=
30∗60
2.4∗100
= 0.75min.
 Tiempo de retorno considerando una velocidad de 4km/h
Tv=
30∗60
4∗100
= 0.45min.
 El ciclo total: Cm= 0.33+ 0.75 + 0.45 =1.53min
 Aplicamos la fórmula:
𝑅𝑒𝑛𝑑𝑖𝑚𝑖𝑒𝑛𝑡𝑜 =
𝑄 ∗ 𝐹 ∗ 60 ∗ 𝐸
𝐶𝑚
2.5 ∗ 1.25 ∗ 60 ∗ 0.8
1.53

𝑹𝒆𝒏𝒅𝒊𝒎𝒊𝒆𝒏𝒕𝒐 = 𝟗𝟖. 𝟎𝟒𝒎³/𝒉
10.- Se está trabajando con un cargador frontal modelo 930H para la cantera “La Victoria”
en Chiclayo, si se le conoce las siguientes características:
 Eficiencia = 930H
 Factor de esponjamiento = 0.25
 Capacidad del cucharon en m³ = 1.25 m³
 tiempo del ciclo de trabajo= 1.7min
Se pide determinar el rendimiento de dicho cargador frontal
SOLUCION:
 Aplicamos la fórmula:
𝑄 ∗ 𝐹 ∗ 60 ∗ 𝐸
𝐶𝑚
2.5 ∗ 1.25 ∗ 0.83 ∗ 60
1.53
𝑹𝒆𝒏𝒅𝒊𝒎𝒊𝒆𝒏𝒕𝒐 = 𝟗𝟖𝒎³/𝒉

Informe maquinarias y equipos

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Informe maquinarias y equipos

Informe maquinarias y equipos
