Este documento describe un curso de 4 días sobre el tractor de cadenas D10T. El objetivo del curso es que los estudiantes identifiquen los componentes y comprendan el funcionamiento de los diferentes sistemas del tractor, incluyendo el motor, tren de potencia, sistema hidráulico, frenos, dirección e implementos. El curso se llevará a cabo del 7 al 10 de agosto de 2006 e incluirá introducciones diarias a cada sistema y detección de fallas.

1. TRACTOR DE CADENAS
D10T

2. OBJETIVO
El objetivo del curso es que el alumno al termino de este,
identifique los diferentes componente y comprenda el
funcionamiento de los diferentes sistemas que
comprende el Tractor de Cadenas D10T.

3. DURACION DEL CURSO
LUNES 7 A JUEVES 10 DE AGOSTO 2006
DESDE LA 08:30 HASTA 18:30 HRS.
08:30 INICIO EN LA MAÑANA
10:15 BREAK COFEE
13:00 ALMUERZO
14:00 INICIO EN LA TARDE
15:45 BREAK COFEE
18:30 TERMINO

4. DESCRIPCION DEL CURSO
LUNES 7
INTRODUCCIÓN – MOTOR – SISTEMA DE MONITOREO.
MARTES 8
TREN DE POTENCIA – DIVISOR DE TORQUE – SISTEMA
HIDRÁULICO DE LA TRANSMISIÓN.
MIÉRCOLES 9
SISTEMA HIDRÁULICO DE FRENOS Y DIRECCIÓN –
DETECCIÓN DE FALLAS.
JUEVES 10
SISTEMA DE IMPLEMENTOS – DETECCIÓN DE FALLAS

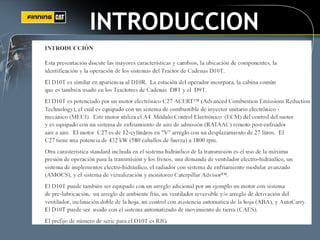

5. INTRODUCCION

6. 1.- Ajuste mecanico del apoya
brazos ( Adelante-Atrás )
2.- Ajuste electrico del apoya
brazos ( Arriba-Abajo )
3.- Sensores de posicion
rotatorios para los FTC.
4.- Controles FTC (Finger Tip
Control)

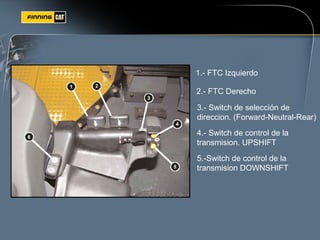

7. 1.- FTC Izquierdo
2.- FTC Derecho
3.- Switch de selección de
direccion. (Forward-Neutral-Rear)
4.- Switch de control de la
transmision. UPSHIFT
5.-Switch de control de la
transmision DOWNSHIFT

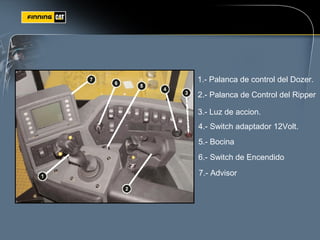

8. 1.- Palanca de control del Dozer.
2.- Palanca de Control del Ripper
3.- Luz de accion.
4.- Switch adaptador 12Volt.
5.- Bocina
6.- Switch de Encendido
7.- Advisor

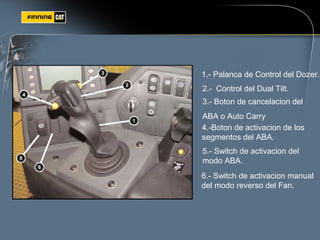

9. 1.- Palanca de Control del Dozer.
2.- Control del Dual Tilt.
3.- Boton de cancelacion del
ABA o Auto Carry
4.-Boton de activacion de los
segmentos del ABA.
5.- Switch de activacion del
modo ABA.
6.- Switch de activacion manual
del modo reverso del Fan.

10. 1.- Palanca de Control del
Ripper.
2.- Switch de control para
entrada y salida del Ripper
3.- Switch para subida y bajada
del Ripper.
4.- Boton de levante del Ripper
Automatico.

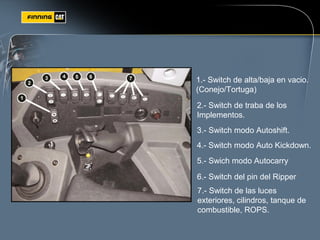

11. 1.- Switch de alta/baja en vacio.
(Conejo/Tortuga)
2.- Switch de traba de los
Implementos.
3.- Switch modo Autoshift.
4.- Switch modo Auto Kickdown.
5.- Swich modo Autocarry
6.- Switch del pin del Ripper
7.- Switch de las luces
exteriores, cilindros, tanque de
combustible, ROPS.

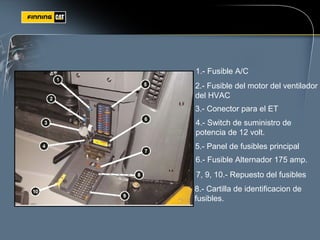

12. 1.- Fusible A/C
2.- Fusible del motor del ventilador
del HVAC
3.- Conector para el ET
4.- Switch de suministro de
potencia de 12 volt.
5.- Panel de fusibles principal
6.- Fusible Alternador 175 amp.
7, 9, 10.- Repuesto del fusibles
8.- Cartilla de identificacion de
fusibles.

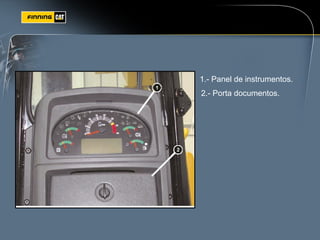

13. 1.- Panel de instrumentos.
2.- Porta documentos.

14. 1.- Pedal del freno de
servicio.
2.- Pedal del desacelerador.

15. 1.-ECM del Tren de Potencia.
2.- ECM de los Implementos.
3,4.- Conectores J1/P1-J2/P2
ECM Implementos
5,6.- Conectores J1/P1-J2/P2
ECM Tren de potencia
7.- Relé de luces exteriores.
8.- Convertidor de potencia de 24
volt a 12 volt.(DC)
