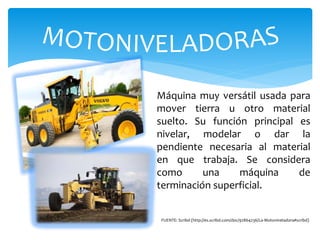

MOTONIVELADORAS
MARIO SEBASTIÁN ARANGUREN LEÓN- 2136061
DAVID FERNANDO BARRIOS SÁNCHEZ - 2136066
DIEGO ALEJANDRO GARCÍA BERNAL - 2136686
MARIA ALEJANDRA PUERTO CRISTANCHO - 2136413
Máquina muy versátil usada para
mover tierra u otro material
suelto. Su función principal es
nivelar, modelar o dar la
pendiente necesaria al material
en que trabaja. Se considera
como una máquina de
terminación superficial.
FUENTE: Scribd (http://es.scribd.com/doc/92864236/La-Motoniveladora#scribd)

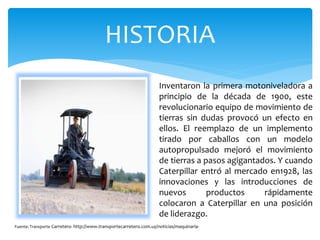

HISTORIA
Inventaron la primera motoniveladora a
principio de la década de 1900, este
revolucionario equipo de movimiento de
tierras sin dudas provocó un efecto en
ellos. El reemplazo de un implemento
tirado por caballos con un modelo
autopropulsado mejoró el movimiento
de tierras a pasos agigantados. Y cuando
Caterpillar entró al mercado en1928, las
innovaciones y las introducciones de
nuevos productos rápidamente
colocaron a Caterpillar en una posición
de liderazgo.
Fuente: Transporte Carretero- http://www.transportecarretero.com.uy/noticias/maquinaria-

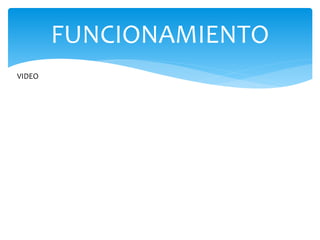

FUNCIONAMIENTO
VIDEO

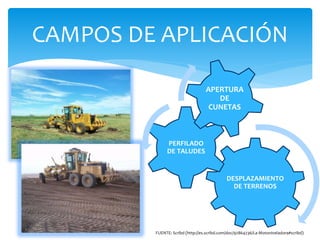

CAMPOS DE APLICACIÓN
DESPLAZAMIENTO
DE TERRENOS
PERFILADO
DE TALUDES
APERTURA
DE
CUNETAS
FUENTE: Scribd (http://es.scribd.com/doc/92864236/La-Motoniveladora#scribd)

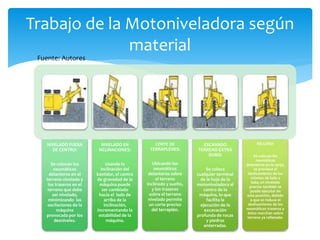

Trabajo de la Motoniveladora según
material
NIVELADO FUERA
DE CENTRO:
Se colocan los
neumáticos
delanteros en el
terreno nivelado y
los traseros en el
terreno que debe
ser nivelado,
minimizando las
oscilaciones de la
máquina
provocada por los
desniveles.
NIVELADO EN
NCLINACIONES:
Usando la
inclinación del
bastidor, el centro
de gravedad de la
máquina puede
ser cambiado
hacia el lado de
arriba de la
inclinación,
incrementando la
estabilidad de la
máquina.
CORTE DE
TERRAPLENES:
Ubicando los
neumáticos
delanteros sobre
el terreno
inclinado y suelto,
y los traseros
sobre el terreno
nivelado permite
un corte preciso
del terraplén.
EXCAVADO
TERRENO EXTRA
DURO:
Se coloca
cualquier terminal
de la hoja de la
motoniveladora al
centro de la
máquina, lo que
facilita la
ejecución de la
excavación
profunda de rocas
y piedras
enterradas.
RELLENO:
Se colocan los
neumáticos
delanteros en la zanja,
se previene el
deslizamiento de los
mismos de lado a
lado; un nivelado
preciso también se
puede ejecutar en
esta posición, debido
a que se reduce el
deslizamiento de los
neumáticos traseros y
éstos marchan sobre
terreno ya rellenado.
Fuente: Autores
PARTES DE LA MOTONIVELADORA
FUENTE: Maquinaria y Equipo de Construcción. (file:///D:/users/Windows%207/Music/Downloads/maquinaria-equipo-construccion.pdf)

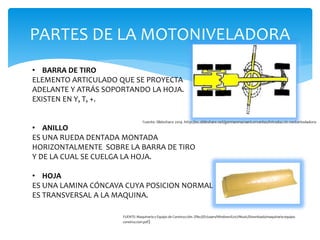

PARTES DE LA MOTONIVELADORA
• BARRA DE TIRO
ELEMENTO ARTICULADO QUE SE PROYECTA
ADELANTE Y ATRÁS SOPORTANDO LA HOJA.
EXISTEN EN Y, T, +.
• ANILLO
ES UNA RUEDA DENTADA MONTADA
HORIZONTALMENTE SOBRE LA BARRA DE TIRO
Y DE LA CUAL SE CUELGA LA HOJA.
• HOJA
ES UNA LAMINA CÓNCAVA CUYA POSICION NORMAL
ES TRANSVERSAL A LA MAQUINA.
FUENTE: Maquinaria y Equipo de Construcción. (file:///D:/users/Windows%207/Music/Downloads/maquinaria-equipo-
construccion.pdf)

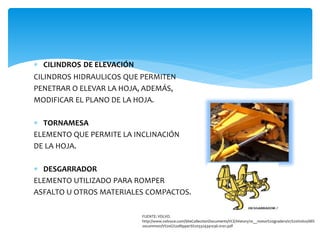

 CILINDROS DE ELEVACIÓN
CILINDROS HIDRAULICOS QUE PERMITEN
PENETRAR O ELEVAR LA HOJA, ADEMÁS,
MODIFICAR EL PLANO DE LA HOJA.
 TORNAMESA
ELEMENTO QUE PERMITE LA INCLINACIÓN
DE LA HOJA.
 DESGARRADOR
ELEMENTO UTILIZADO PARA ROMPER
ASFALTO U OTROS MATERIALES COMPACTOS.
FUENTE: VOLVO.
http://www.volvoce.com/SiteCollectionDocuments/VCE/History/10__motor%20graders/07%20Volvo/All%
20common/V%20G%20RipperS%203324341036-0101.pdf

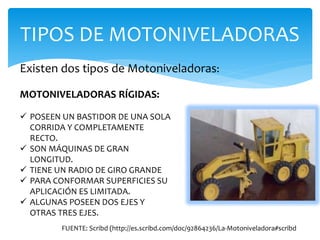

TIPOS DE MOTONIVELADORAS
Existen dos tipos de Motoniveladoras:
MOTONIVELADORAS RÍGIDAS:
 POSEEN UN BASTIDOR DE UNA SOLA
CORRIDA Y COMPLETAMENTE
RECTO.
 SON MÁQUINAS DE GRAN
LONGITUD.
 TIENE UN RADIO DE GIRO GRANDE
 PARA CONFORMAR SUPERFICIES SU
APLICACIÓN ES LIMITADA.
 ALGUNAS POSEEN DOS EJES Y
OTRAS TRES EJES.
FUENTE: Scribd (http://es.scribd.com/doc/92864236/La-Motoniveladora#scribd

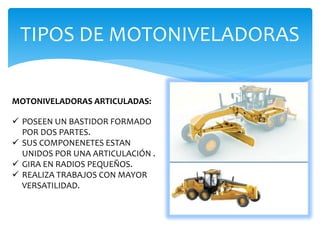

TIPOS DE MOTONIVELADORAS
MOTONIVELADORAS ARTICULADAS:
 POSEEN UN BASTIDOR FORMADO
POR DOS PARTES.
 SUS COMPONENETES ESTAN
UNIDOS POR UNA ARTICULACIÓN .
 GIRA EN RADIOS PEQUEÑOS.
 REALIZA TRABAJOS CON MAYOR
VERSATILIDAD.

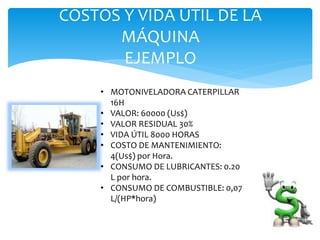

COSTOS Y VIDA ÚTIL DE LA
MÁQUINA
EJEMPLO
• MOTONIVELADORA CATERPILLAR
16H
• VALOR: 60000 (Us$)
• VALOR RESIDUAL 30%
• VIDA ÚTIL 8000 HORAS
• COSTO DE MANTENIMIENTO:
4(Us$) por Hora.
• CONSUMO DE LUBRICANTES: 0.20
L por hora.
• CONSUMO DE COMBUSTIBLE: 0,07
L/(HP*hora)

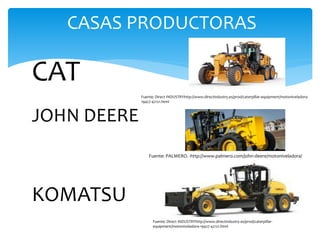

CASAS PRODUCTORAS
CAT
JOHN DEERE
KOMATSU
Fuente: Direct INDUSTRYhttp://www.directindustry.es/prod/caterpillar-equipment/motoniveladora-
19427-42121.html
Fuente: PALMERO. -http://www.palmero.com/john-deere/motoniveladora/
Fuente: Direct INDUSTRYhttp://www.directindustry.es/prod/caterpillar-
equipment/motoniveladora-19427-42121.html

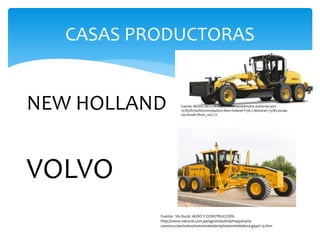

CASAS PRODUCTORAS
NEW HOLLAND
VOLVO
Fuente: MODELMOTOR-http://www.modelmotor.es/tienda-a/01-
13785/ficha/Motoniveladora-New-Holland-F156.7-Motorart-13785-escala-
150.html#.VRntv_mG-CY-
Fuente: Vía Rural. AGRO Y CONSTRUCCIÓN.
http://www.viarural.com.pe/agroindustria/maquinaria-
construccion/volvo/motoniveladoras/motoniveladora-g940-13.htm

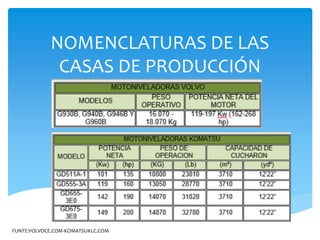

NOMENCLATURAS DE LAS
CASAS DE PRODUCCIÓN
FUNTE:VOLVOCE.COM-KOMATSUKLC.COM

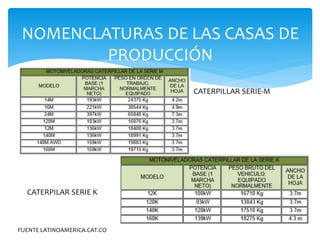

NOMENCLATURAS DE LAS CASAS DE
PRODUCCIÓN
FUENTE LATINOAMERICA.CAT.CO
CATERPILLAR SERIE-M
CATERPILAR SERIE K

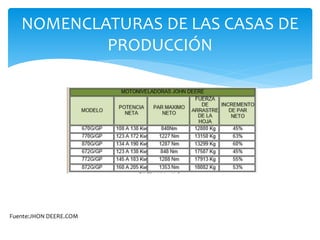

NOMENCLATURAS DE LAS CASAS DE
PRODUCCIÓN
Fuente:JHON DEERE.COM
MODELOS MOTONIVELADORAS
PARA CÁLCULOS
Motoniveladora VOLVO G940
Fuente: VOLVO CONSTRUCTION EQUIPMENT- http://www.volvoce.com/constructionequipment/brazil/br-
es/products/motorgraders/G940/Pages/featuresandbenefits.aspx-

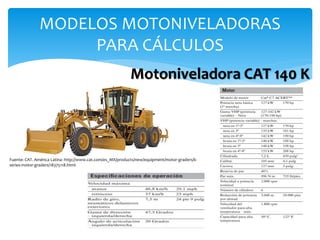

MODELOS MOTONIVELADORAS
PARA CÁLCULOS
Fuente: CAT. América Latina- http://www.cat.com/es_MX/products/new/equipment/motor-graders/k-
series-motor-graders/18375118.html-
Motoniveladora CAT 140 K

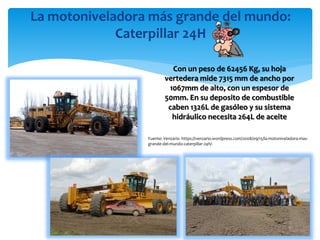

La motoniveladora más grande del mundo:
Caterpillar 24H
Con un peso de 62456 Kg, su hoja
vertedera mide 7315 mm de ancho por
1067mm de alto, con un espesor de
50mm. En su deposito de combustible
caben 1326L de gasóleo y su sistema
hidráulico necesita 264L de aceite
Fuente: Venzario -https://venzario.wordpress.com/2008/09/15/la-motoniveladora-mas-
grande-del-mundo-caterpillar-24h/-

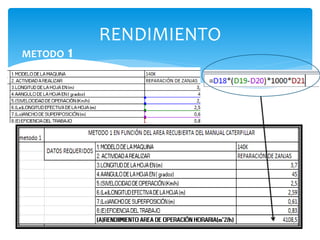

RENDIMIENTO
METODO 1
RENDIMIENTO
METODO 2

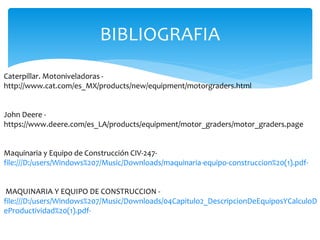

BIBLIOGRAFIA
Caterpillar. Motoniveladoras -
http://www.cat.com/es_MX/products/new/equipment/motorgraders.html
John Deere -
https://www.deere.com/es_LA/products/equipment/motor_graders/motor_graders.page
Maquinaria y Equipo de Construcción CIV-247-
file:///D:/users/Windows%207/Music/Downloads/maquinaria-equipo-construccion%20(1).pdf-
MAQUINARIA Y EQUIPO DE CONSTRUCCION -
file:///D:/users/Windows%207/Music/Downloads/04Capitulo2_DescripcionDeEquiposYCalculoD
eProductividad%20(1).pdf-
