1. República Bolivariana de Venezuela.
Ministerio del Poder Popular para la Educación Superior
Instituto Universitario Politécnico “Santiago Mariño.”
Tipos de Tornillos y
Clasificación
Br. José Ángel Fernández R.
25793790

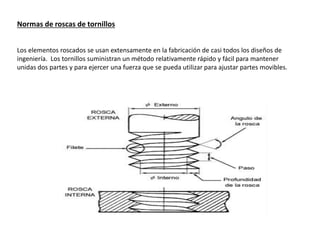

2. Normas de roscas de tornillos
Los elementos roscados se usan extensamente en la fabricación de casi todos los diseños de
ingeniería. Los tornillos suministran un método relativamente rápido y fácil para mantener
unidas dos partes y para ejercer una fuerza que se pueda utilizar para ajustar partes movibles.

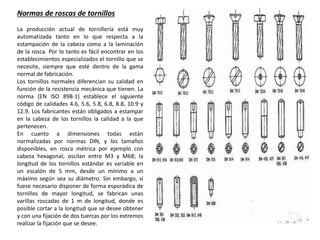

3. Normas de roscas de tornillos
La producción actual de tornillería está muy
automatizada tanto en lo que respecta a la
estampación de la cabeza como a la laminación
de la rosca. Por lo tanto es fácil encontrar en los
establecimientos especializados el tornillo que se
necesite, siempre que esté dentro de la gama
normal de fabricación.
Los tornillos normales diferencian su calidad en
función de la resistencia mecánica que tienen. La
norma (EN ISO 898-1) establece el siguiente
código de calidades 4.6, 5.6, 5.8, 6.8, 8.8, 10.9 y
12.9. Los fabricantes están obligados a estampar
en la cabeza de los tornillos la calidad a la que
pertenecen.
En cuanto a dimensiones todas están
normalizadas por normas DIN, y los tamaños
disponibles, en rosca métrica por ejemplo con
cabeza hexagonal, oscilan entre M3 y M68; la
longitud de los tornillos estándar es variable en
un escalón de 5 mm, desde un mínimo a un
máximo según sea su diámetro. Sin embargo, si
fuese necesario disponer de forma esporádica de
tornillos de mayor longitud, se fabrican unas
varillas roscadas de 1 m de longitud, donde es
posible cortar a la longitud que se desee obtener
y con una fijación de dos tuercas por los extremos
realizar la fijación que se desee.

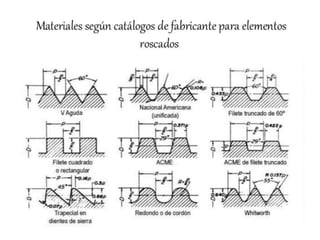

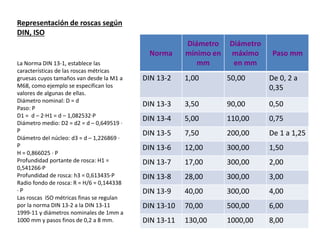

5. Representación de roscas según
DIN, ISO
La Norma DIN 13-1, establece las
características de las roscas métricas
gruesas cuyos tamaños van desde la M1 a
M68, como ejemplo se especifican los
valores de algunas de ellas.
Diámetro nominal: D = d
Paso: P
D1 = d – 2·H1 = d – 1,082532·P
Diámetro medio: D2 = d2 = d – 0,649519 ·
P
Diámetro del núcleo: d3 = d – 1,226869 ·
P
H = 0,866025 · P
Profundidad portante de rosca: H1 =
0,541266·P
Profundidad de rosca: h3 = 0,613435·P
Radio fondo de rosca: R = H/6 = 0,144338
· P
Las roscas ISO métricas finas se regulan
por la norma DIN 13-2 a la DIN 13-11
1999-11 y diámetros nominales de 1mm a
1000 mm y pasos finos de 0,2 a 8 mm.
Norma
Diámetro
mínimo en
mm
Diámetro
máximo
en mm
Paso mm
DIN 13-2 1,00 50,00 De 0, 2 a
0,35
DIN 13-3 3,50 90,00 0,50
DIN 13-4 5,00 110,00 0,75
DIN 13-5 7,50 200,00 De 1 a 1,25
DIN 13-6 12,00 300,00 1,50
DIN 13-7 17,00 300,00 2,00
DIN 13-8 28,00 300,00 3,00
DIN 13-9 40,00 300,00 4,00
DIN 13-10 70,00 500,00 6,00
DIN 13-11 130,00 1000,00 8,00

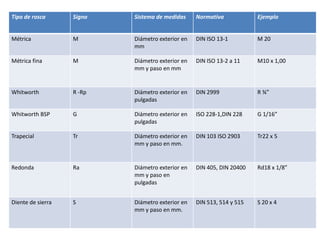

6. Tipo de rosca Signo Sistema de medidas Normativa Ejemplo
Métrica M Diámetro exterior en
mm
DIN ISO 13-1 M 20
Métrica fina M Diámetro exterior en
mm y paso en mm
DIN ISO 13-2 a 11 M10 x 1,00
Whitworth R -Rp Diámetro exterior en
pulgadas
DIN 2999 R ¾”
Whitworth BSP G Diámetro exterior en
pulgadas
ISO 228-1,DIN 228 G 1/16”
Trapecial Tr Diámetro exterior en
mm y paso en mm.
DIN 103 ISO 2903 Tr22 x 5
Redonda Ra Diámetro exterior en
mm y paso en
pulgadas
DIN 405, DIN 20400 Rd18 x 1/8”
Diente de sierra S Diámetro exterior en
mm y paso en mm.
DIN 513, 514 y 515 S 20 x 4

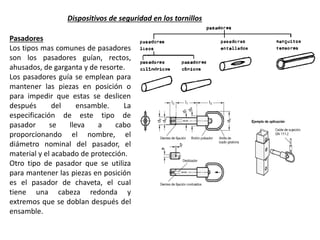

7. Pasadores
Los tipos mas comunes de pasadores
son los pasadores guían, rectos,
ahusados, de garganta y de resorte.
Los pasadores guía se emplean para
mantener las piezas en posición o
para impedir que estas se deslicen
después del ensamble. La
especificación de este tipo de
pasador se lleva a cabo
proporcionando el nombre, el
diámetro nominal del pasador, el
material y el acabado de protección.
Otro tipo de pasador que se utiliza
para mantener las piezas en posición
es el pasador de chaveta, el cual
tiene una cabeza redonda y
extremos que se doblan después del
ensamble.
Dispositivos de seguridad en los tornillos

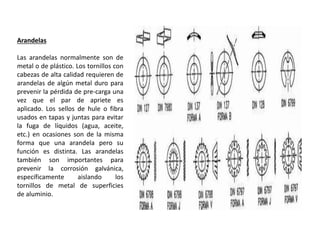

8. Arandelas
Las arandelas normalmente son de
metal o de plástico. Los tornillos con
cabezas de alta calidad requieren de
arandelas de algún metal duro para
prevenir la pérdida de pre-carga una
vez que el par de apriete es
aplicado. Los sellos de hule o fibra
usados en tapas y juntas para evitar
la fuga de líquidos (agua, aceite,
etc.) en ocasiones son de la misma
forma que una arandela pero su
función es distinta. Las arandelas
también son importantes para
prevenir la corrosión galvánica,
específicamente aislando los
tornillos de metal de superficies

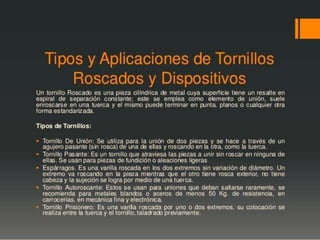

de aluminio.
