Los tornillos, tuercas y pernos son elementos mecánicos roscados que se utilizan para unir piezas. Los tornillos más comunes son los hexagonales, pero también existen tornillos Allen y de cabeza plana. Las tuercas, que siempre deben coincidir con el tornillo, se utilizan junto con los tornillos y pernos para fijar uniones de manera segura. Los pernos son similares a los tornillos pero no llevan tuerca en el extremo.

2. LOS TORNILLOS TUERCAS Y PERNOS

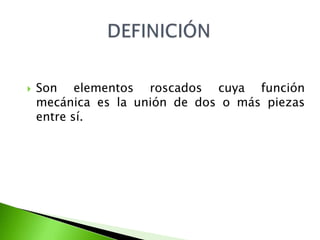

4.  Son elementos roscados cuya función
mecánica es la unión de dos o más piezas
entre sí.

5. TORNILLOS
HEXAGONALES

Son los más frecuentes.
Según la forma del
extremo de la espiga, se
utilizan como tornillos de
montaje, de presión o de
fijación. Pueden estar
total o parcialmente
roscados.

6.  TORNILLOS ALLEN
Son tornillos
avellanados, con
cabeza cilíndrica o
cónica, que utilizan
una llave
especial, denomina
da llave Allen, que
encaja en un
orificio hexagonal
de la cabeza.

7.  Son tornillos que tienen la
cabeza con un orificio o
una ranura en el que se
encaja un destornillador:
Las ranuras rectas son
útiles para
destornilladores
manuales.
Los orificios en cruz y
hexagonales son útiles
para destornilladores
automáticos ya que
permiten el autocentrado
de la punta del
destornillador.

8.  Tienen alguna forma
especial en su cabeza
o en el principio de
su espiga de forma
que quedan
completamente
encajados en el
orificio de montaje y
no pueden girar.
Estos tornillos se
utilizan siempre
junto con una tuerca

9. Son tornillos semejantes a los anteriores, pero en este caso
no se emplean tuercas.
Es la pieza más alejada de la cabeza del tornillo la que hace
de tuerca, gracias a la rosca que se le ha practicado.
Este tipo de unión se utiliza cuando hay que sujetar una
pieza a otra de gran grosor.

10.  Tornillos de bloqueo, que se
montan con un patín en su
extremo y ejercen la función
de tornillo de presión.
 Cáncamos, que sirven para
sujetar argollas en carcasas
para poder ser desplazadas
por elementos de elevación
y transporte como puentes
grúa.
 Tornillos con ojal, que
permite construir
articulaciones a elementos.
 Tornillos de mariposa, que
pueden ser apretados
manualmente.

12. Una tuerca es una pieza con un orificio
central, el cual presenta una rosca, que se
utiliza para acoplar a un tornillo en forma fija o
deslizante. La tuerca permite sujetar y fijar
uniones de elementos desmontables. En
ocasiones puede agregarse una arandela para
que la unión cierre mejor y quede fija.
La tuerca siempre debe tener las mismas
características geométricas del tornillo con el
que se acopla.

13. Existen 4 características básicas para identificar
una tuerca, estas son:
 El número de caras.
 El grosor
 El diámetro
 El tipo de rosca

14.  Este es un dispositivo mecánico con cabeza
en uno de sus extremos y rosca en el otro.
 Los pernos hacen juego con tuercas.
 La tuerca es un dispositivo mecánico de
seguridad con rosca que se utilizan en el
extremo de un perno.

15. Pernos estándar
Pernos de cabeza hexagonal
Los pernos estándar americanos tienen
cabezas hexagonales o cuadrados. Los
pernos de cabeza cuadrada no están
disponibles en formato métrico. Las tuercas
utilizadas con pernos aparecen con
distintas variaciones, dependiendo de la
aplicación o de consideraciones en el
diseño.

16. ESPÁRRAGOS.

17.  Son tornillos sin cabeza que van roscados en
sus dos extremos con diferente longitud
rocada, entre los cuales, hay una porción de
vástago sin roscar. El extremo roscado corto
permanece atornillado en la pieza que se
considera fija, mientras que en el otro
extremo se atornilla la tuerca que
proporciona la unión.
