1. DIODO
Conceptos de Diodo
Clases de Diodo
Ficha Técnica Diodo Zener
Defina el ámbito del proyecto

2. Diodo
El diodo ideal es un componente discreto que permite la
circulación de corriente entre sus terminales en un
determinado sentido, mientras que la bloquea en el sentido
contrario.
Actualmente los diodos se fabrican a partir de la unión de
dos materiales semiconductores de características
opuestas, es decir, uno de tipo N y otro de tipo P. A esta
estructura se le añaden dos terminales metálicos para la
conexión con el resto del circuito.

3. Clases de Diodo
• DIODO DETECTOR O DE BAJA SEÑAL
• DIODO RECTIFICADOR
• DIODO ZÉNER
• DIODO VARACTOR
• DIODO EMISOR DE LUZ (LED’s)
• DIODO LÁSER
• DIODO TÚNEL, entre otros
Veremos algunas fichas técnicas de Diodos
Diodo

4. Escala de tiempo

5. Diodo ZENER
Un diodo zener es un
semiconductor que se distingue por
su capacidad de mantener un
voltaje constante en sus terminales
cuando se encuentran polarizados
inversamente, y por ello se
emplean como elementos de
control, se les encuentra con
capacidad de ½ watt hasta 50 watt
y para tensiones de 2.4 voltios
hasta 200 voltios.
El diodo zener polarizado
directamente se comporta como un
diodo normal, su voltaje
permanece cerca de 0.6 a 0.7 V.
Diodo

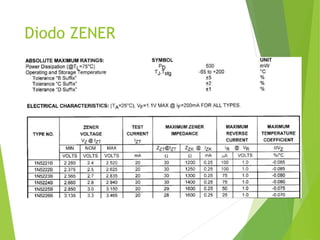

6. Diodo ZENER

7. Diodo Laser
Los diodos láser, también conocidos como
láseres de inyección o ILD’s. Son LED’s que
emiten una luz monocromática,
generalmente roja o infrarroja,
fuertemente concentrada, enfocada,
coherente y potente.
Son muy utilizados en computadoras y
sistemas de audio y video para leer discos
compactos (CD’s) que contienen datos,
música, películas, etc., así como en
sistemas de comunicaciones para enviar
información a través de cables de fibra
óptica. También se emplean en
marcadores luminosos, lectores de códigos
de barras y otras muchas aplicaciones.

8. Diodo LASER

9. Aplicaciones del Diodo LASER
 Comunicaciones de datos por fibra
óptica.
 Lectores de CDs, DVDs, Blu-rays, HD-
DVDs, entre otros.
 Interconexiones ópticas entre circuitos
integrados.
 Impresoras láser.
 Escáneres o digitalizadores.
 Sensores.
 Armas láser.

10. Diodo Rectificador Un diodo rectificador es uno de los dispositivos de la
familia de los diodos más sencillos. El nombre diodo
rectificador” procede de su aplicación, la cual consiste
en separar los ciclos positivos de una señal de
corriente alterna.
Si se aplica al diodo una tensión de corriente alterna
durante los medios ciclos positivos, se polariza en
forma directa; de esta manera, permite el paso de la
corriente eléctrica.
Pero durante los medios ciclos negativos, el diodo se
polariza de manera inversa; con ello, evita el paso de
la corriente en tal sentido.
Durante la fabricación de los diodos rectificadores, se
consideran tres factores: la frecuencia máxima en que
realizan correctamente su función, la corriente
máxima en que pueden conducir en sentido directo y
las tensiones directa e inversa máximas que
soportarán.
Una de las aplicaciones clásicas de los diodos
rectificadores, es en las fuentes de alimentación; aquí,
convierten una señal de corriente alterna en otra de
corriente directa.

11. Diodo Rectificador

12. DIODO VARACTOR o Varicap
Los diodos varicap estos permiten que su
capacitancia varíe a medida que la
tensión que se les aplica en polarización
inversa se incrementa. Esta característica
se explota para utilizarlos en sustitución
de los tradicionales condensadores
variables del tipo mecánico (formado por
chapas metálicas fijas y movibles, o por
bobinas o inductancias), para sintonizar
las estaciones de radio y los canales de
televisión.

13. Diodo Varicap

14. Diodo LED Light Emitting Diode, diodo emisor de
luz, que al ser polarizado directamente
emite luz, llamada incoherente en un
espectro reducido, están clasificados
dentro de los semiconductores y están
formados por una juntura PN. Existen
en color rojo, verde, amarillo e
infrarrojos; para que un led funcione
necesita apenas unos 20 mA., no es el
caso de las lámparas incandescentes y
el neón, que se usan como pilotos en
equipos variados. Los leds de alguna
forma están desplazando en uso de
estas lámparas, gracias a su consumo
mínimo.
Los leds se pueden sin problemas
conectar a cualquier voltaje,
únicamente se les tiene que agregar un
resistor limitador, en caso de corriente
alterna es necesario agregar un diodo
rectificador además del resistor. Para
calcular el resistor debes de dividir el
voltaje dentro de 0.02

15. Diodo LED
