EL DIODO
NORIEGA MALDONADO, JESÚS DAVID.
4 CICLO ING. DE SISTEMA.
1 INTRODUCCION
• El diodo ideal es un componente
discreto que permite la circulación
de corriente entre sus terminales en
un determinado sentido, mientras
que la bloquea en el sentido
contrario.

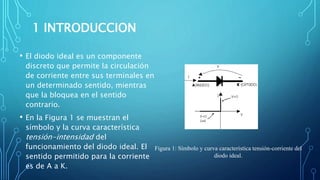

• En la Figura 1 se muestran el
símbolo y la curva característica
tensión-intensidad del
funcionamiento del diodo ideal. El
sentido permitido para la corriente
es de A a K.
Figura 1: Símbolo y curva característica tensión-corriente del
diodo ideal.
•El funcionamiento del diodo ideal es
el de un componente que presenta
resistencia nula al paso de la corriente
en un determinado sentido, y
resistencia infinita en el sentido
opuesto. La punta de la flecha del
símbolo circuito, representada en la
figura 1, indica el sentido permitido de
la corriente.
presenta resistencia nula.
 presenta resistencia infinita.
Mediante el siguiente ejemplo se pretende mostrar el
funcionamiento ideal de un diodo en circuito sencillo.
Figura 2: Ejemplo de funcionamiento del diodo ideal.
Según está colocada la fuente, la corriente debe circular en
sentido horario.
En el circuito de la izquierda, el diodo permite dicha
circulación, ya que la corriente entra por el ánodo, y éste se
comporta como un interruptor cerrado. Debido a esto, se
produce una caída de tensión de 10V en la resistencia, y se
obtiene una corriente de 5mA.
En el circuito de la derecha, el diodo impide el paso de
corriente, comportándose como un interruptor abierto, y la
caída de tensión en la resistencia es nula: los 10V se aplican
al diodo.

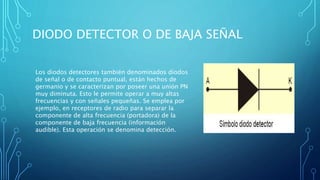

DIODO DETECTOR O DE BAJA SEÑAL
Los diodos detectores también denominados diodos
de señal o de contacto puntual, están hechos de
germanio y se caracterizan por poseer una unión PN
muy diminuta. Esto le permite operar a muy altas
frecuencias y con señales pequeñas. Se emplea por
ejemplo, en receptores de radio para separar la
componente de alta frecuencia (portadora) de la
componente de baja frecuencia (información
audible). Esta operación se denomina detección.

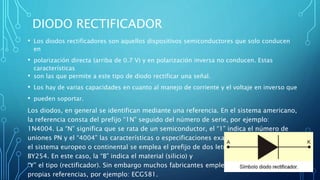

DIODO RECTIFICADOR
• Los diodos rectificadores son aquellos dispositivos semiconductores que solo conducen
en
• polarización directa (arriba de 0.7 V) y en polarización inversa no conducen. Estas
características
• son las que permite a este tipo de diodo rectificar una señal.
• Los hay de varias capacidades en cuanto al manejo de corriente y el voltaje en inverso que
• pueden soportar.
Los diodos, en general se identifican mediante una referencia. En el sistema americano,
la referencia consta del prefijo “1N” seguido del número de serie, por ejemplo:
1N4004. La “N” significa que se rata de un semiconductor, el “1” indica el número de
uniones PN y el “4004” las características o especificaciones exactas del dispositivo. En
el sistema europeo o continental se emplea el prefijo de dos letras, por ejemplo:
BY254. En este caso, la “B” indica el material (silicio) y la
“Y” el tipo (rectificador). Sin embargo muchos fabricantes emplean sus
propias referencias, por ejemplo: ECG581.

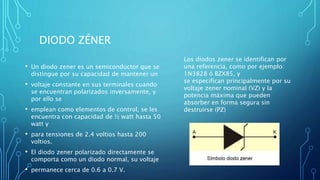

DIODO ZÉNER
• Un diodo zener es un semiconductor que se
distingue por su capacidad de mantener un
• voltaje constante en sus terminales cuando
se encuentran polarizados inversamente, y
por ello se
• emplean como elementos de control, se les
encuentra con capacidad de ½ watt hasta 50
watt y
• para tensiones de 2.4 voltios hasta 200
voltios.
• El diodo zener polarizado directamente se
comporta como un diodo normal, su voltaje
• permanece cerca de 0.6 a 0.7 V.
Los diodos zener se identifican por
una referencia, como por ejemplo:
1N3828 ó BZX85, y
se especifican principalmente por su
voltaje zener nominal (VZ) y la
potencia máxima que pueden
absorber en forma segura sin
destruirse (PZ)

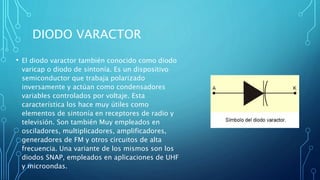

DIODO VARACTOR
• El diodo varactor también conocido como diodo
varicap o diodo de sintonía. Es un dispositivo
semiconductor que trabaja polarizado
inversamente y actúan como condensadores
variables controlados por voltaje. Esta
característica los hace muy útiles como
elementos de sintonía en receptores de radio y
televisión. Son también Muy empleados en
osciladores, multiplicadores, amplificadores,
generadores de FM y otros circuitos de alta
frecuencia. Una variante de los mismos son los
diodos SNAP, empleados en aplicaciones de UHF
y microondas.

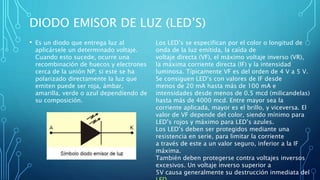

DIODO EMISOR DE LUZ (LED’S)
• Es un diodo que entrega luz al
aplicársele un determinado voltaje.
Cuando esto sucede, ocurre una
recombinación de huecos y electrones
cerca de la unión NP; si este se ha
polarizado directamente la luz que
emiten puede ser roja, ámbar,
amarilla, verde o azul dependiendo de
su composición.
Los LED’s se especifican por el color o longitud de
onda de la luz emitida, la caída de
voltaje directa (VF), el máximo voltaje inverso (VR),
la máxima corriente directa (IF) y la intensidad
luminosa. Típicamente VF es del orden de 4 V a 5 V.
Se consiguen LED’s con valores de IF desde
menos de 20 mA hasta más de 100 mA e
intensidades desde menos de 0.5 mcd (milicandelas)
hasta más de 4000 mcd. Entre mayor sea la
corriente aplicada, mayor es el brillo, y viceversa. El
valor de VF depende del color, siendo mínimo para
LED’s rojos y máximo para LED’s azules.
Los LED’s deben ser protegidos mediante una
resistencia en serie, para limitar la corriente
a través de este a un valor seguro, inferior a la IF
máxima.
También deben protegerse contra voltajes inversos
excesivos. Un voltaje inverso superior a
5V causa generalmente su destrucción inmediata del
LED.

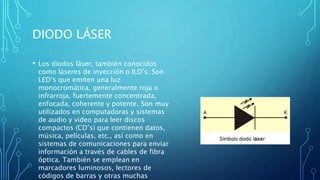

DIODO LÁSER
• Los diodos láser, también conocidos
como láseres de inyección o ILD’s. Son
LED’s que emiten una luz
monocromática, generalmente roja o
infrarroja, fuertemente concentrada,
enfocada, coherente y potente. Son muy
utilizados en computadoras y sistemas
de audio y video para leer discos
compactos (CD’s) que contienen datos,
música, películas, etc., así como en
sistemas de comunicaciones para enviar
información a través de cables de fibra
óptica. También se emplean en
marcadores luminosos, lectores de
códigos de barras y otras muchas
