1. Instituto Universitario Politécnico Santiago Mariño
Ingeniería Electrónica – 44
Electrónica I
Bachiller: Darwin Pérez
DIODOS

2. Instituto Universitario Politécnico Santiago Mariño
Ingeniería Electrónica – 44
Electrónica I
Bachiller: Darwin Pérez
INTRODUCCION
Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a
través de él en un solo sentido, bloqueando el paso si la corriente circula en sentido contrario, no sólo sirve para la
circulación de corriente eléctrica sino que éste la controla y resiste.
La gran utilidad del diodo está en los dos diferentes estados en que se puede encontrar, dependiendo de
la corriente eléctrica que este fluyendo en él, al poder tener estos dos comportamientos los diodos tienen la opción de
ser usados en elementos electrónicos en los que éstos facilitan el trabajo.

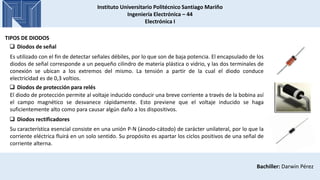

3. Instituto Universitario Politécnico Santiago Mariño
Ingeniería Electrónica – 44
Electrónica I
Bachiller: Darwin Pérez
TIPOS DE DIODOS
 Diodos de señal
Es utilizado con el fin de detectar señales débiles, por lo que son de baja potencia. El encapsulado de los
diodos de señal corresponde a un pequeño cilindro de materia plástica o vidrio, y las dos terminales de
conexión se ubican a los extremos del mismo. La tensión a partir de la cual el diodo conduce
electricidad es de 0,3 voltios.
 Diodos de protección para relés
El diodo de protección permite al voltaje inducido conducir una breve corriente a través de la bobina así
el campo magnético se desvanece rápidamente. Esto previene que el voltaje inducido se haga
suficientemente alto como para causar algún daño a los dispositivos.
 Diodos rectificadores
Su característica esencial consiste en una unión P-N (ánodo-cátodo) de carácter unilateral, por lo que la
corriente eléctrica fluirá en un solo sentido. Su propósito es apartar los ciclos positivos de una señal de
corriente alterna.

4. Instituto Universitario Politécnico Santiago Mariño
Ingeniería Electrónica – 44
Electrónica I
Bachiller: Darwin Pérez
TIPOS DE DIODOS
 Diodos Zener
Son diodos de silicio, cuyo fin es hacer fluir corriente eléctrica en las regiones del circuito donde se
perciban rupturas. Además, suelen utilizarse para estabilizar un determinado nivel de tensión a fin de
mantenerlo fijo.
 Diodos LED
Es un diodo formado por un semiconductor con huecos en su banda de energía, tal como arseniuro de
galio, los portadores de carga que cruzan la unión emiten fotones cuando se recombinan con los
portadores mayoritarios en el otro lado. Dependiendo del material, la longitud de onda que se pueden
producir varía desde el infrarrojo hasta longitudes de onda cercanas al ultravioleta.
 Diodos de conmutación
Son aquellos que tienen un tiempo de respuesta muy breve, con respecto al cambio del sentido de la
corriente eléctrica. Es decir, que el tiempo de recuperación inverso (TRR) es inferior a 400
nanosegundos en diodos de media potencia, y 5 nanosegundos en aquellos de potencia baja.

5. Instituto Universitario Politécnico Santiago Mariño
Ingeniería Electrónica – 44
Electrónica I
Bachiller: Darwin Pérez
CURVA CARACTERISTICA DEL DIODO

6. Instituto Universitario Politécnico Santiago Mariño
Ingeniería Electrónica – 44
Electrónica I
Bachiller: Darwin Pérez
REFERENCIAS BIBLIOGRAFICAS
Fuente: https://www.tiposde.org/cotidianos/93-tipos-de-diodos/#ixzz5MmxY3kqA
Fuente: https://es.wikipedia.org/wiki/Diodo#Diodo_semiconductor
Boylestand Nashelsky. Electrónica teoría de circuitos. Prentice Hall.
Donald L. Schilling, Charles Belove. Circuitos electrónicos. Tercera edición. Edit. Mc Graw Hill
